Este artigo abordará como substituir o Smart Device V2 no estojo do H210i. Para este guia, você precisará do seguinte:
- Uma chave de fenda Phillips nº 1
- Um gabinete compatível com a série i-Series ou Elite da NZXT:
- H510i ou H510 Elite
- H710i
- H210i
- Substituição do dispositivo inteligente V2
Para ver as etapas de remoção do dispositivo inteligente do estojo, clique na versão do estojo para expandir o guia abaixo:
H510 & H210
Etapa 1 - Preparação do caso

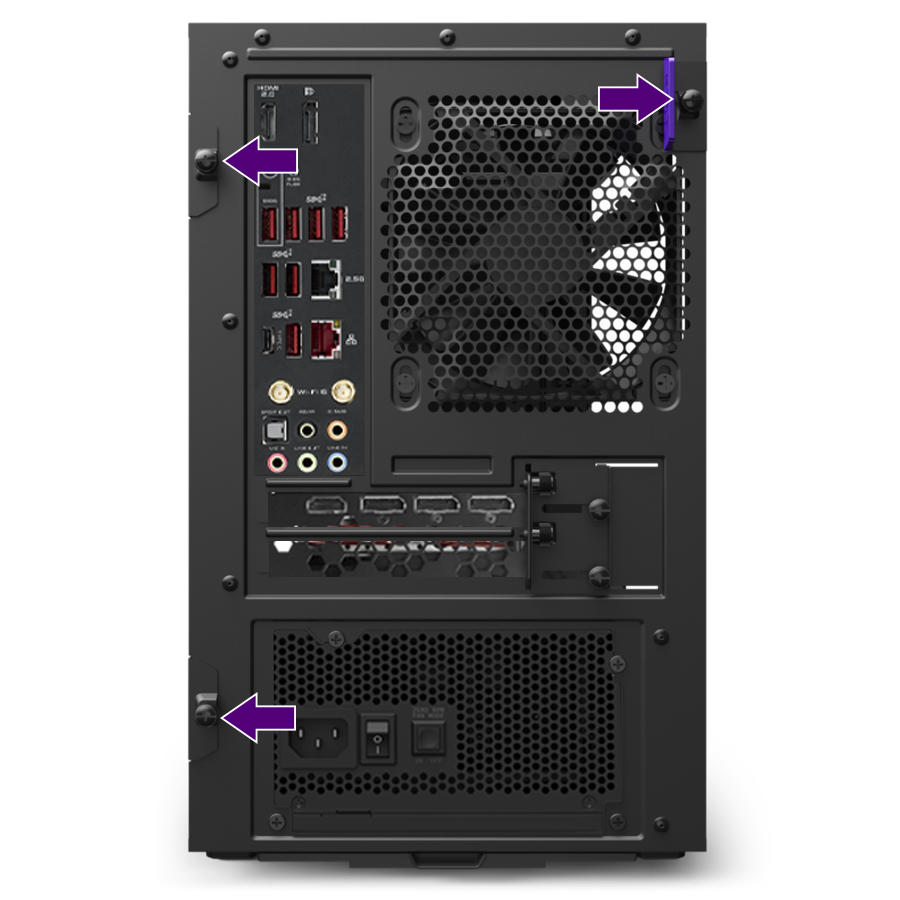

Para começar, solte os três parafusos que prendem os painéis laterais ao gabinete, conforme destacado abaixo:
Ponto de verificação - Os três parafusos são parafusos cativos e ficarão frouxos quando você os soltar.Esses parafusos devem não ser totalmente removidos.
Depois que os parafusos forem soltos, remova o painel lateral de metal inclinando-o para fora na parte traseira do gabinete, seguido pelo painel de vidro, puxando-o pela parte superior do gabinete. Coloque os dois painéis em uma superfície segura para evitar danos.
Etapa 2 - Remoção do dispositivo inteligente V2
O Smart Device V2 estará localizado no canto superior esquerdo, atrás do local onde o painel lateral de metal foi instalado anteriormente. Desconecte as seguintes conexões do Smart Device V2:
- Todos os ventiladores conectados aos cabeçotes FAN 1-3
- Qualquer dispositivo RGB conectado aos conectores de LED 1 e 2
- A conexão interna USB 2.0 na placa-mãe
- A conexão de alimentação SATA no cabo da fonte de alimentação

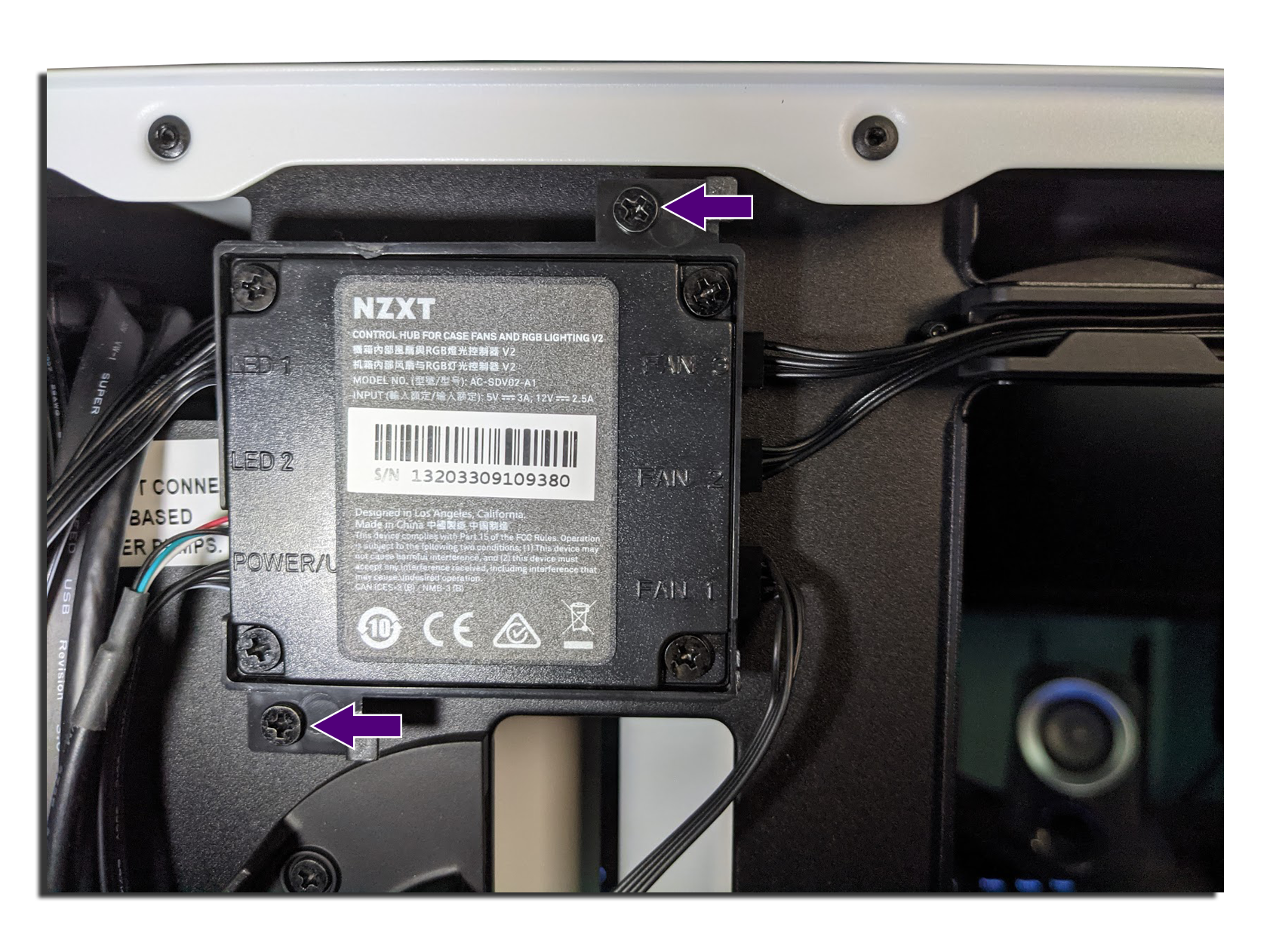

A partir daí, remova os dois parafusos com abas mostrados na imagem abaixo:
Quando os parafusos forem removidos, o dispositivo sairá facilmente da caixa.
H710
Etapa 1 - Preparação do caso

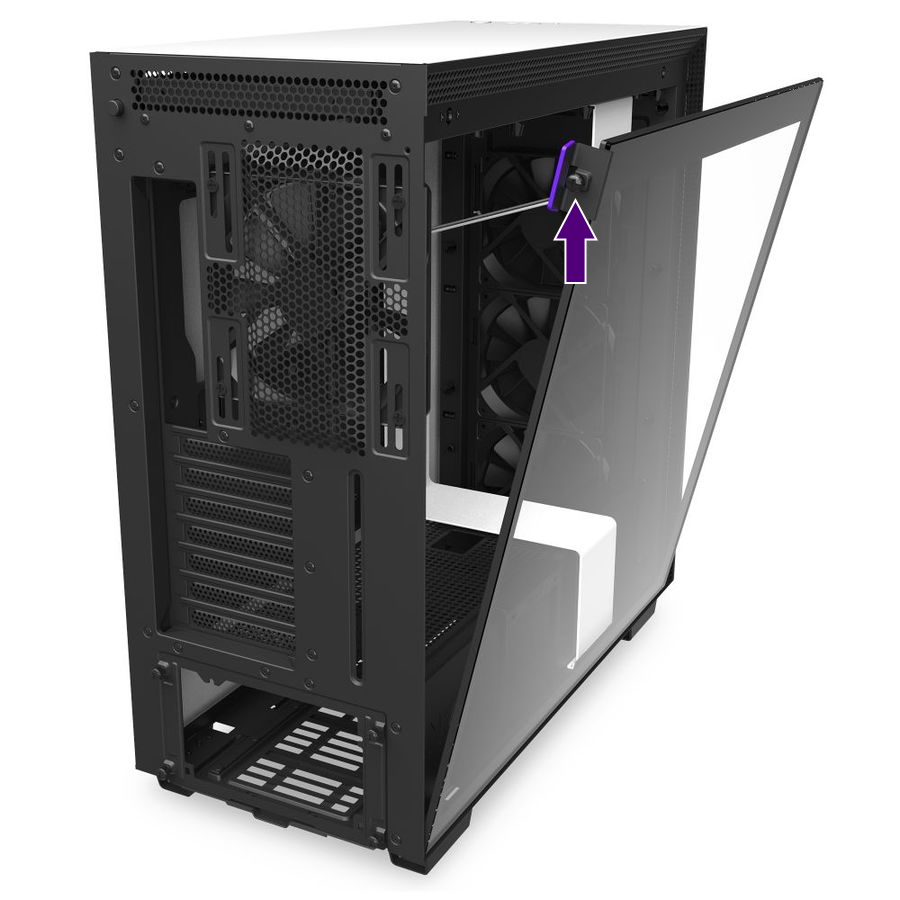

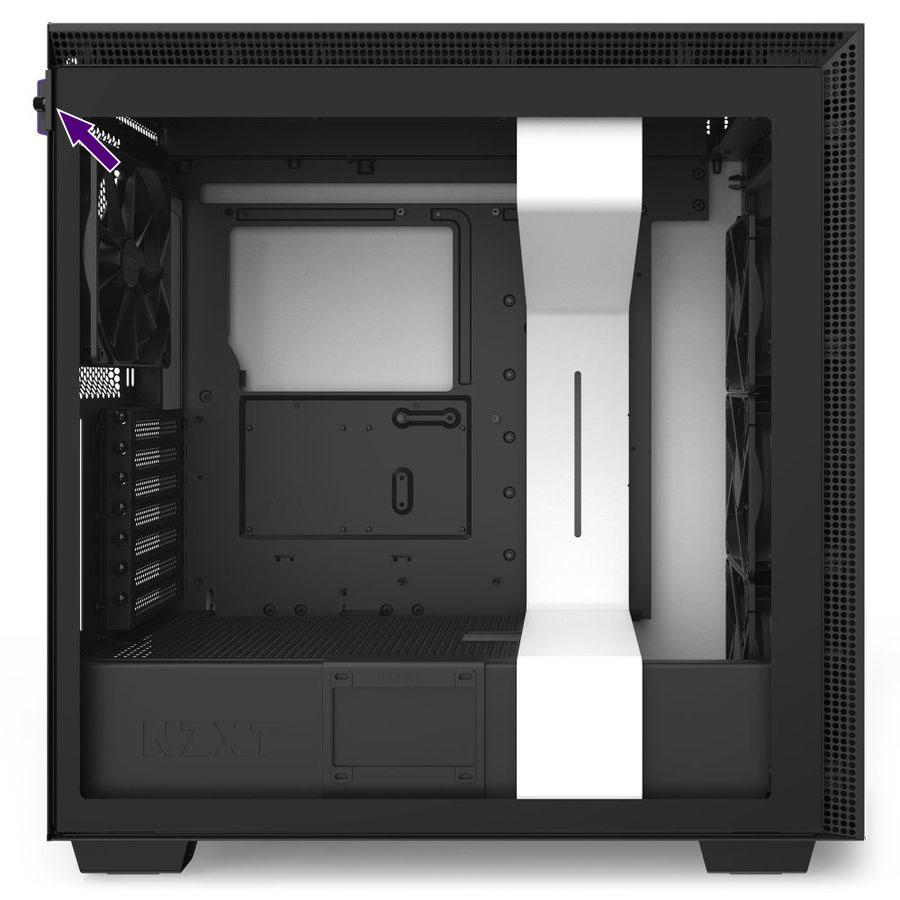

Para começar, solte o parafuso de travamento que prende o painel de vidro ao gabinete, conforme destacado abaixo: Para remover o painel de vidro, use a aba de metal para puxar o painel de vidro para fora da parte superior do gabinete e levante-o.

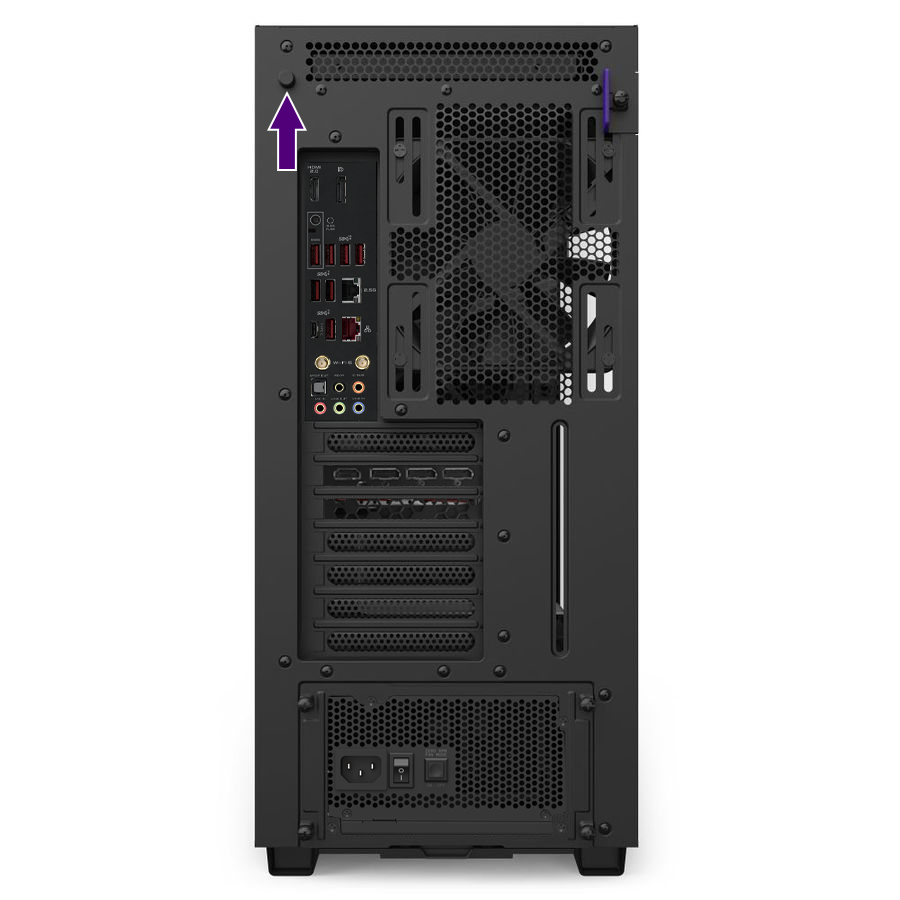

Para acessar os cabos, pressione o botão de liberação do painel localizado na parte traseira do gabinete para destravar o painel.
Por fim, remova a barra de cabos soltando os três parafusos nos seguintes locais:
- Parte inferior da barra de cabos
- Parte superior da barra de cabos (consulte o guia abaixo)

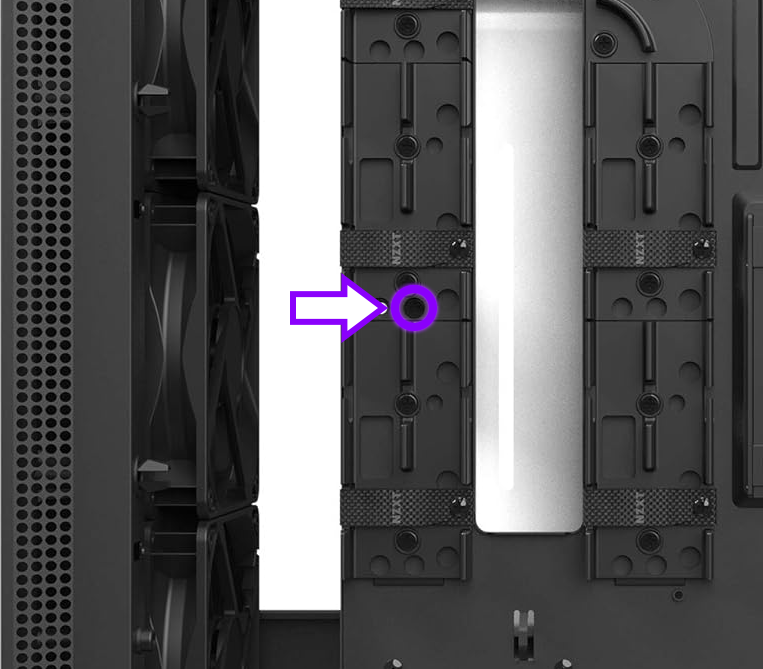

- Parte traseira da barra de cabos (foto abaixo)
Etapa 2 - Remoção do dispositivo inteligente V2
O Smart Device V2 estará localizado no canto superior direito, atrás de onde a barra de cabos foi instalada anteriormente. Desconecte as seguintes conexões do Smart Device V2:
- Todos os ventiladores conectados aos cabeçotes FAN 1-3
- Qualquer dispositivo RGB conectado aos conectores de LED 1 e 2
- A conexão interna USB 2.0 na placa-mãe
- A conexão de alimentação SATA no cabo da fonte de alimentação

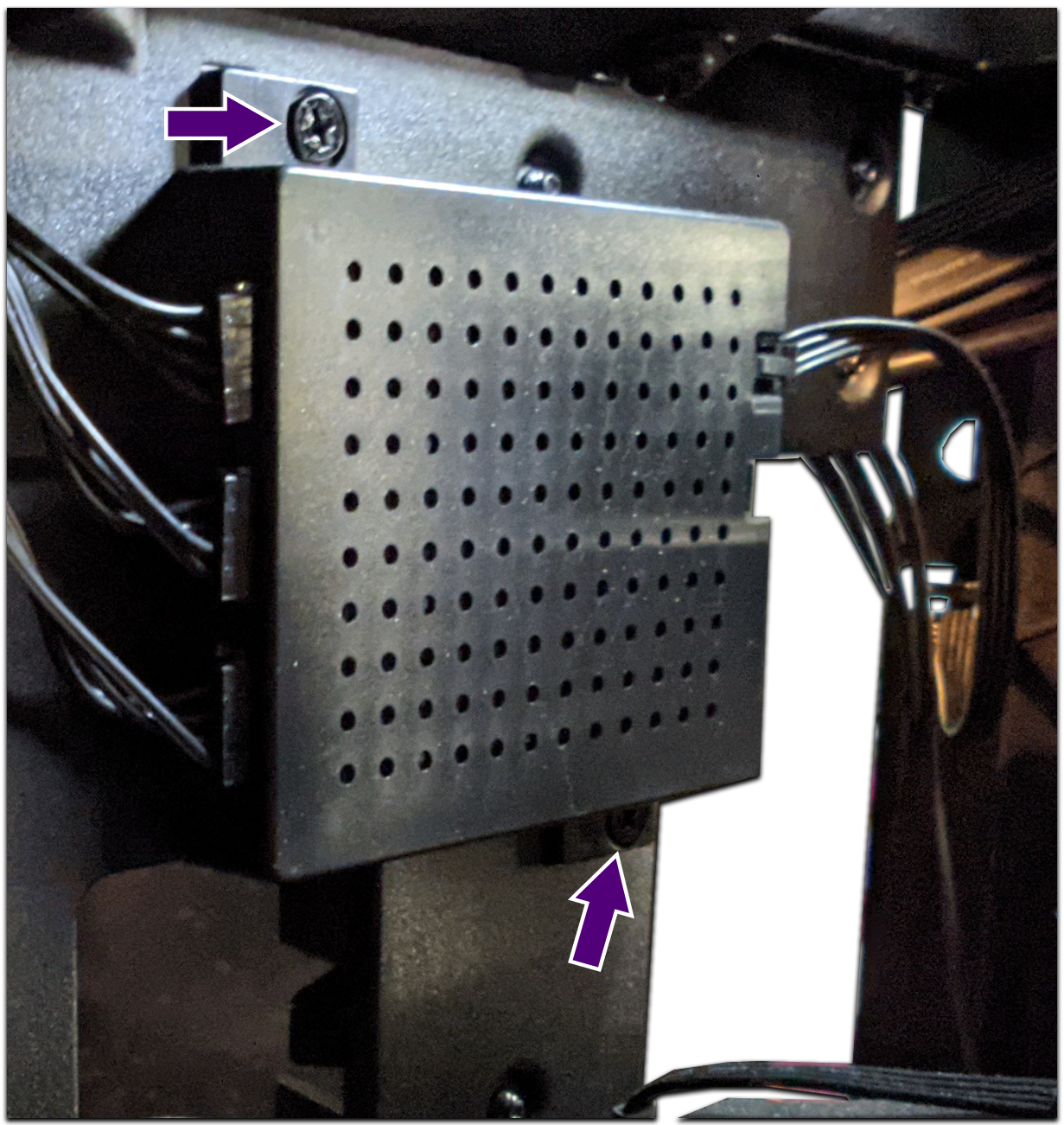

A partir daí, remova os dois parafusos com abas mostrados na imagem abaixo:
Quando os parafusos forem removidos, o dispositivo sairá facilmente da caixa.
Instalação do dispositivo inteligente de substituição V2
Depois que o Smart Device V2 tiver sido removido do gabinete, repita o processo acima de forma inversa, parafusando os dois parafusos com aba no gabinete com a etiqueta voltada para o painel de metal do gabinete.
Ponto de verificação - O lado ventilado do dispositivo inteligente deve estar voltado para a câmara interna do seu gabinete em direção à parte traseira da barra de cabos.

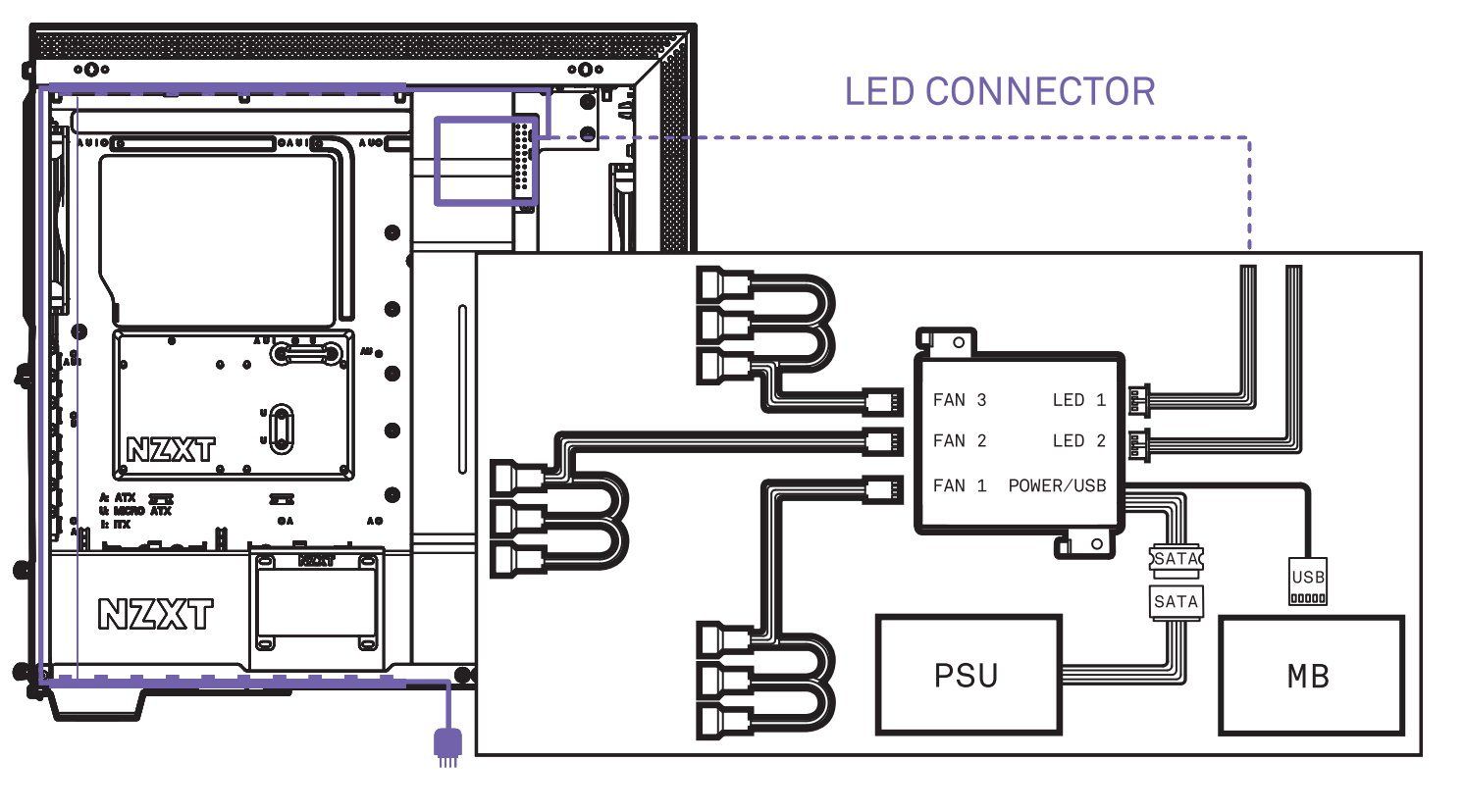

Reconecte todos os dispositivos conectados anteriormente ao Smart Device V2, bem como a conexão interna USB 2.0 e a conexão de alimentação SATA. Para obter mais informações, consulte o diagrama de fiação abaixo:
