Guia H210

Este guia é específico para o gabinete H210 lançado em 2019.  Este modelo de gabinete pode ser facilmente identificado verificando o Modelo# na parte traseira do gabinete.

Nome do Gabinete Modelo #
H210 CA-H210B
H210i CA-H210i

Para este guia, você precisará dos seguintes itens:

  • Uma chave de fenda Philips #1
  • Um módulo superior de E/S de substituição para H210 (também conhecido como módulo USB)
  • (Recomendado) Uma bandeja magnética para peças ou organizador

Preparando o Gabinete

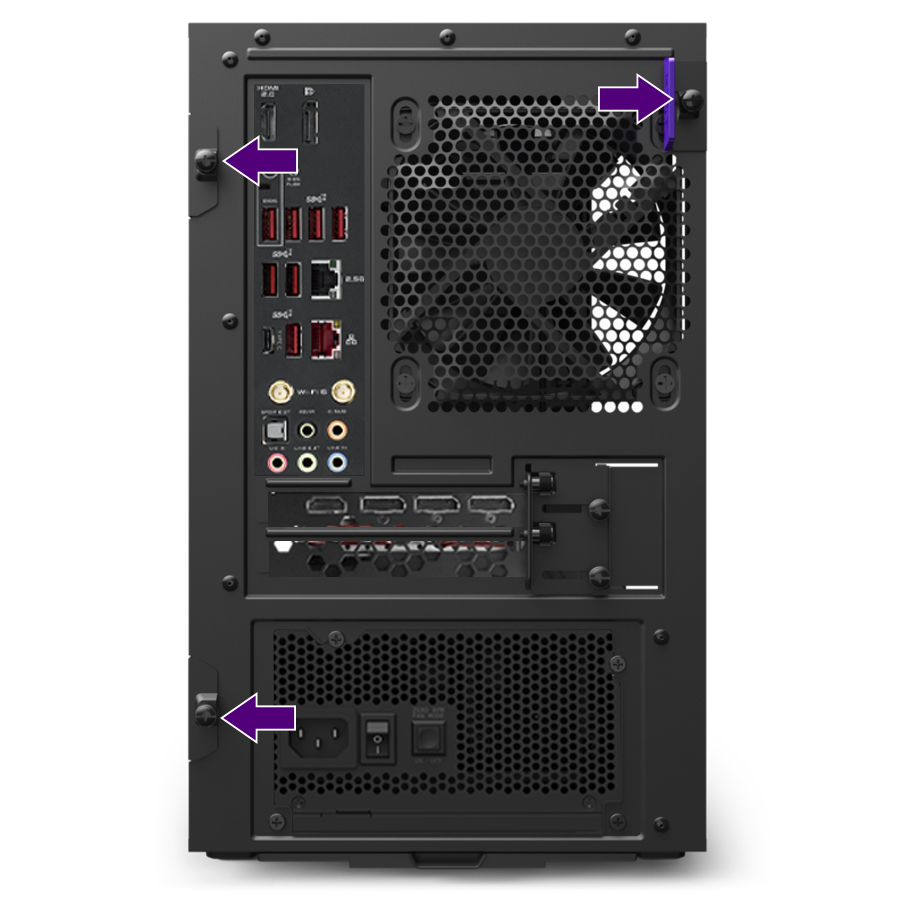

Para substituir o módulo superior de E/S, comece removendo o Painel Lateral de Vidro Temperado e o Painel Lateral de Metal afrouxando os parafusos na parte traseira do gabinete conforme mostrado abaixo.  Estes são parafusos presos que permanecerão com o painel.  Não tente remover os parafusos.

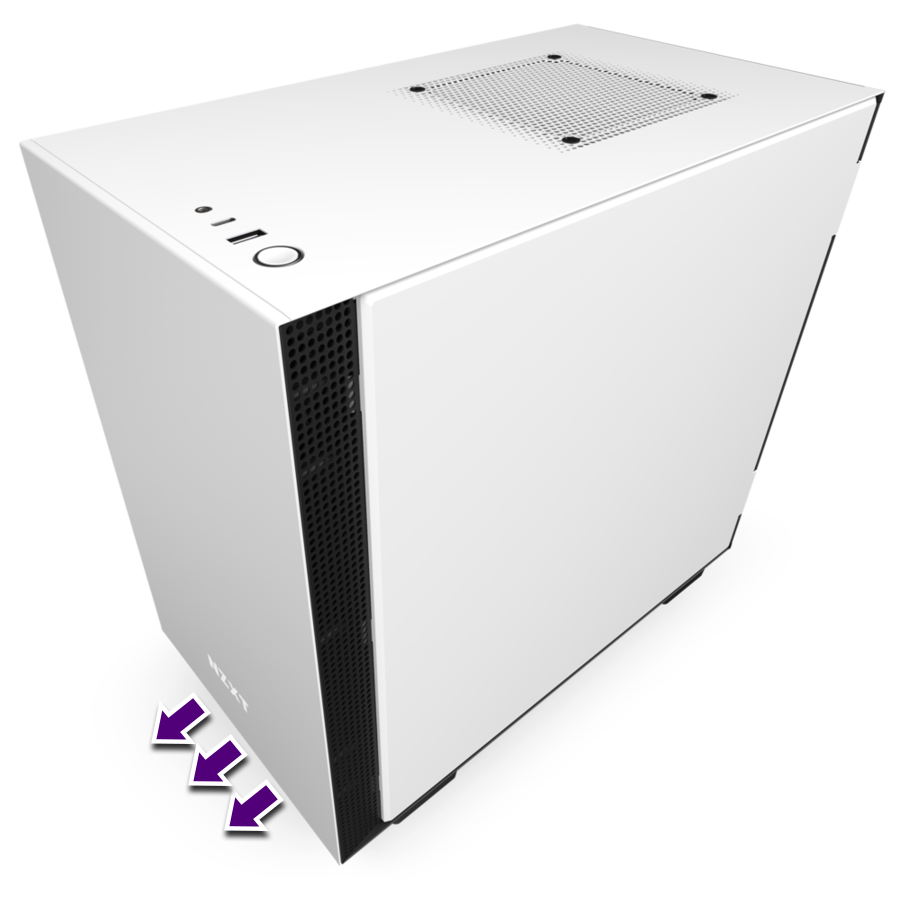

Uma vez que os parafusos estejam afrouxados, remova os painéis e os reserve.  Para remover o Painel Frontal de Metal, segure o painel pela parte inferior da borda inferior e puxe firmemente para fora.  O painel é encaixado por atrito e deve sair com alguma força.

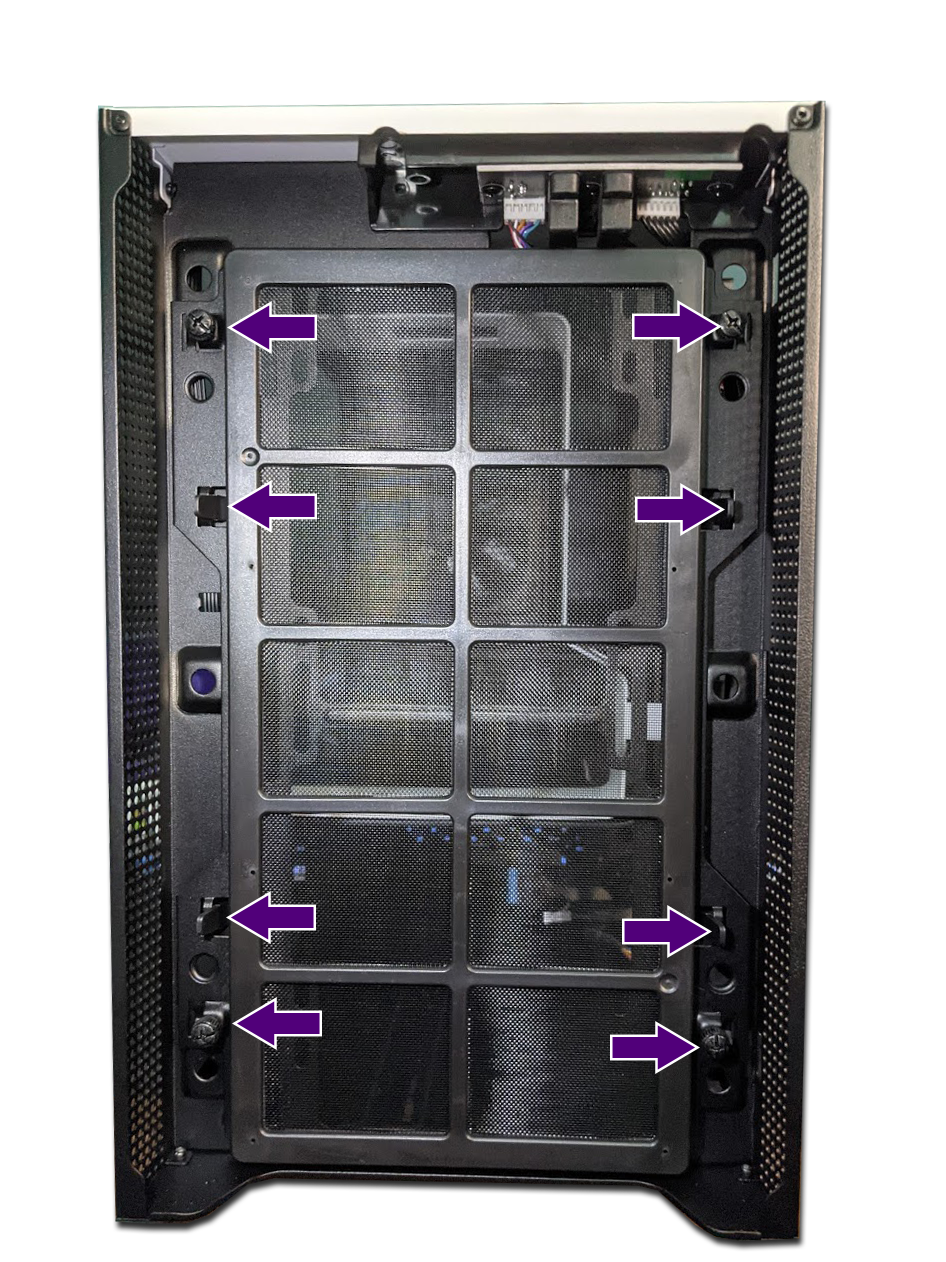

Após remover o Painel Frontal de Metal, precisaremos remover o Filtro de Ar Frontal e o Suporte do Radiador Frontal para ter acesso total ao módulo.  O Filtro de Ar Frontal é preso com clipes de plástico enquanto o suporte é fixado usando parafusos de polegar presos.

  • Se você estiver usando um radiador montado na frente, é recomendado desparafusar o radiador do suporte antes de remover o suporte para evitar danificar os tubos de conexão.
  • Se você estiver usando ventiladores montados na frente, é seguro remover o suporte sem remover os ventiladores.

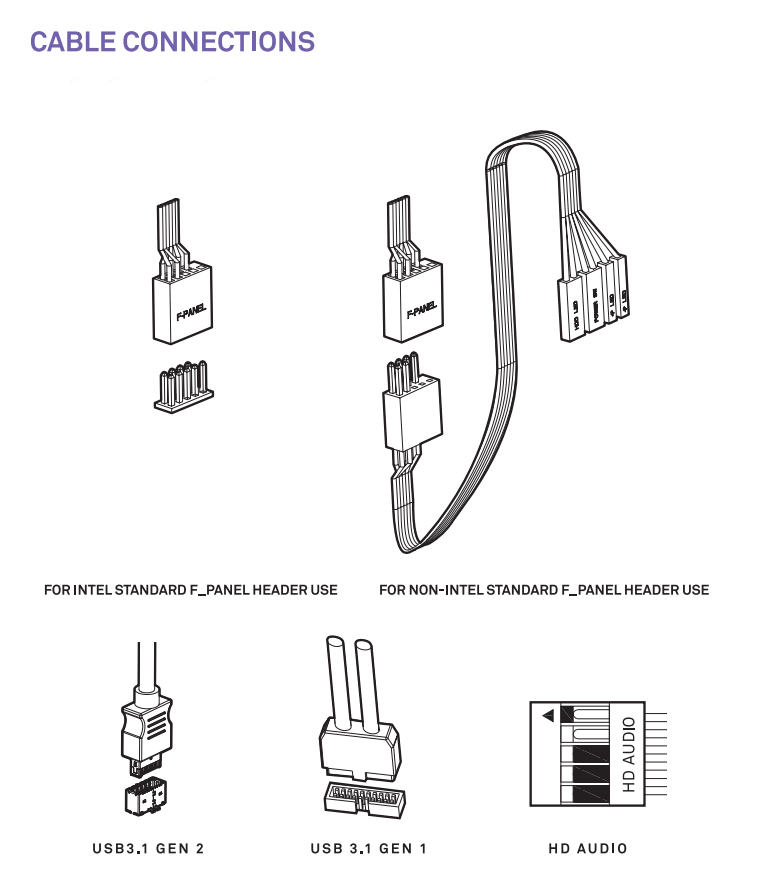

Com o Filtro de Ar Frontal e o Suporte do Radiador Frontal removidos, agora teremos acesso total ao Módulo de E/S Frontal.  Nesta etapa, é recomendado desconectar o Módulo de E/S Frontal antes de remover o módulo do gabinete.  Todos os gabinetes da série H210 usarão as seguintes conexões:

  • F_PANEL
  • HD_AUDIO
  • USB 3.1 Gen 1 Interno (conector de 19 pinos)
  • USB 3.1 Gen 2 Interno (Tipo-E Reversível)


Removendo o Módulo USB do Painel Frontal

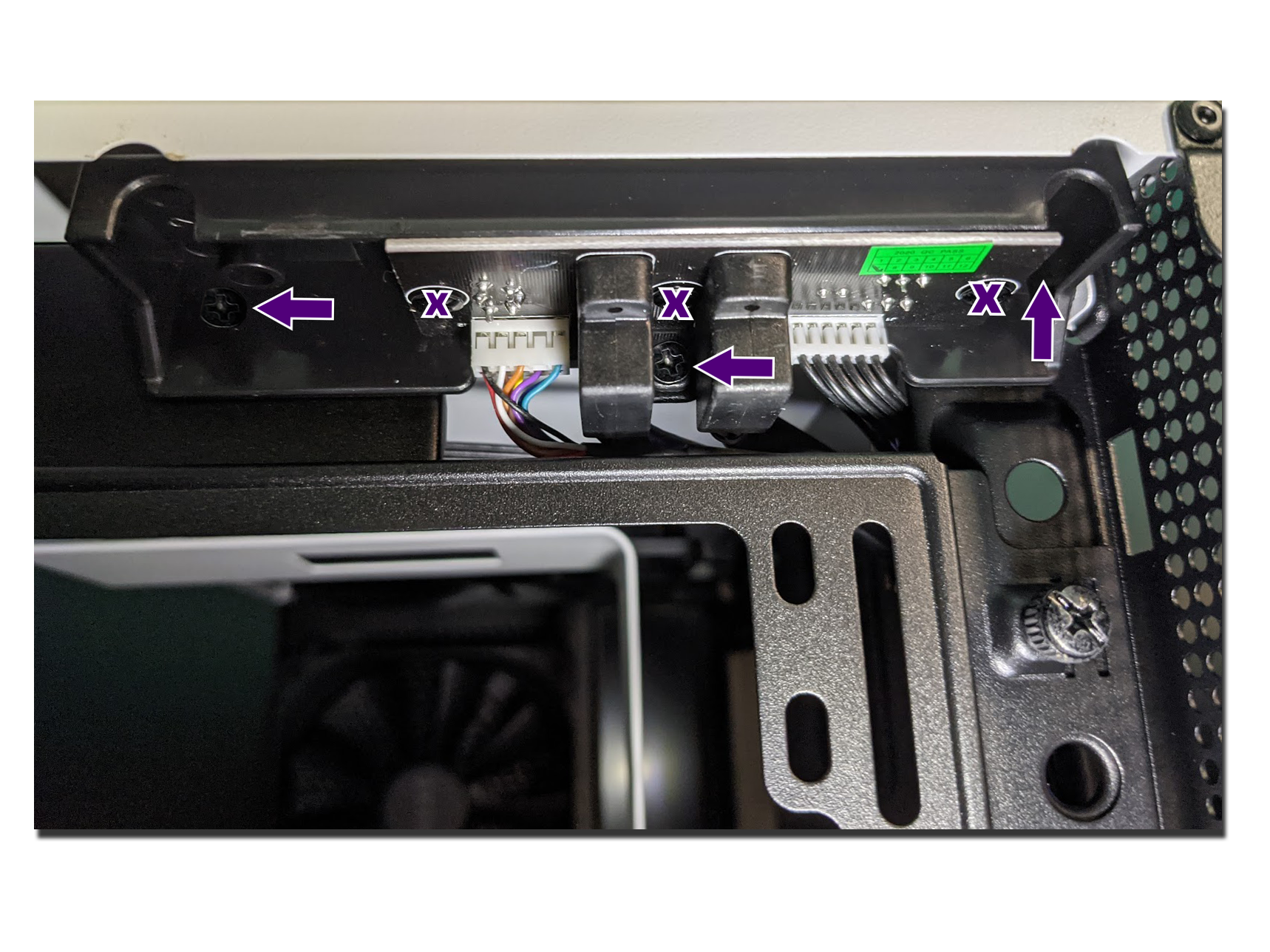

O Módulo de E/S do Painel Frontal estará localizado no canto superior direito do gabinete conforme mostrado abaixo.  Para remover o módulo, remova os três parafusos marcados com setas abaixo.  Não remova os três parafusos marcados com um X.Screws.png

Para instalar o módulo de substituição, siga as instruções acima na ordem inversa.
