Capture kaarten zijn een geweldig hulpmiddel om het potentieel van je gamestreams te ontsluiten. Hoewel veel consoles nu functies hebben om beelden rechtstreeks vanaf de hardware te delen of op te nemen, worden daarbij vaak concessies gedaan aan de kwaliteit en het gebruiksgemak. De kans is groot dat als je een fervent streamfanaat bent, je zult merken dat veel streamers en contentmakers de native streamingfunctie van hun consoles niet gebruiken en in plaats daarvan gebruikmaken van een Capture Card.
In deze handleiding lees je alles wat je moet weten om je capturekaart te gebruiken met een ondersteunde console, camera of mobiel apparaat.
Heb ik een Capture Card nodig?
De makkelijkste manier om deze vraag te beantwoorden is met een andere vraag:
- Heb ik een extra bron die ik gebruik om games te spelen, zoals een spelconsole, mobiel apparaat of een andere pc?
- Heb ik een externe camera met een HDMI-uitgang die ik als webcam wil gebruiken?
- Wil ik spellen van die andere bron spelen, opnemen of streamen naar mijn pc?
Als je speelt en opneemt/streamt vanaf dezelfde pc, is een capturekaart niet nodig. Als je echter wilt opnemen of streamen vanaf een gameconsole, mobiel apparaat of een tweede pc, dan is een Capture Card de meest betrouwbare manier om dat signaal met de best mogelijke kwaliteit en framerate te krijgen.
Welke apparaten worden ondersteund met een Capture Card?
Je hebt in de intro misschien gemerkt dat we de zinsnede ondersteunde console, camera of mobiel apparaat gebruikten. Dit kan in eerste instantie een beetje verontrustend zijn, maar het belangrijkste is om het volgende te bevestigen:
- Ondersteunt het bronapparaat (console, camera of mobiel apparaat) de benodigde Input aansluiting voor mijn Capture Card?
- Zijn er software- of hardwarebeperkingen op het bronapparaat waardoor de Capture Card het niet kan lezen (bijvoorbeeld HDCP)?
We zullen hier later in de handleiding dieper op ingaan, maar het belangrijkste om mee te beginnen is om te controleren of je bron apparaat een verbindingstype en signaal gebruikt dat kan worden gelezen door je capturekaart. Laten we bijvoorbeeld eens kijken naar de NZXT Signal HD60. Dit apparaat ondersteunt een maximale invoerresolutie van 3840 x 2160, ook bekend als 4K-resolutie bij een maximum van 60 Frames Per Second (FPS). Dit betekent dat zolang de bron deze limieten niet overschrijdt, de Signal HD60 het scherm kan lezen.
De Signal HD60 kan 4K lezen, maar waarom is mijn stream beperkt tot 1080p? Waarom zou ik de NZXT Signal 4K30 nodig hebben?
Hoewel de Signal HD60 een 4K signaal kan lezen en zelfs kan passthroughen, kan dit signaal niet opnemen of streamen naar de PC. De Signal HD60 heeft ook geen High Dynamic Range (HDR) kleur ondersteuning die exclusief is voor de Signal 4K30. De Signal 4K30 kan ook opnemen en streamen met hogere FPS op lagere resoluties, zoals 2560 x 1440p met 144 FPS of 1920 x 1080p met 240 FPS.
Welke NZXT Signal Capture Card moet ik kopen?
De grote vraag voor velen van ons zal zijn: welke capturekaart heb ik nodig om vandaag nog te kunnen beginnen met streamen? Hiervoor moet je jezelf een paar vragen stellen:
- Wil ik HDR-inhoud afspelen, streamen of opnemen?
- Wil ik spelen met een hoge framerate, zoals 120, 144 of zelfs 240 FPS?
- Wil ik opnemen met een hogere framerate zoals 1080p, 240 FPS voor het gemak bij het bewerken van vloeiende, slow motion herhalingen?
- Wil ik opnemen met hogere resoluties, zoals een resolutie van 4K @ 30 FPS?
Als je ja hebt geantwoord op een van deze vragen, dan is de NZXT Signal 4K30 de capturekaart voor jou. Als je geen van deze vragen met ja hebt beantwoord, dan is de NZXT Signal HD60 iets voor jou.

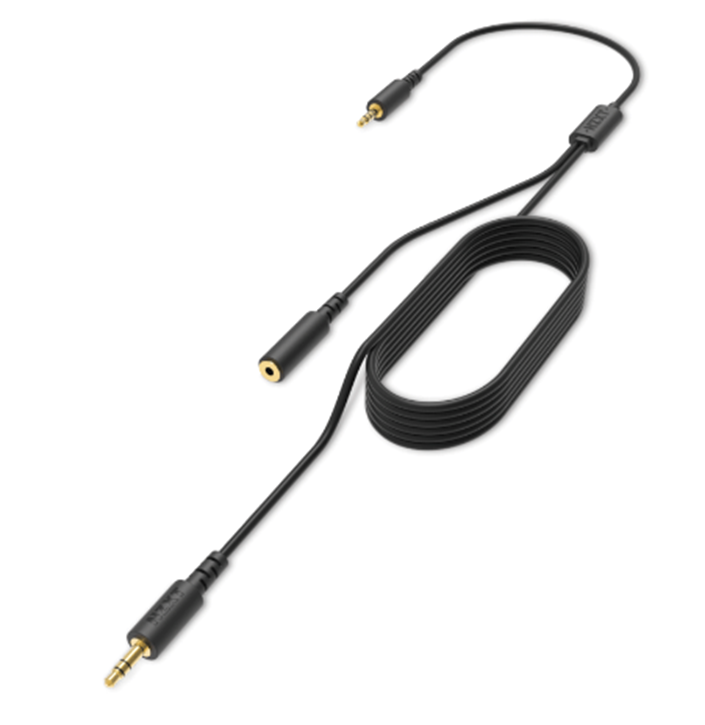

Heb ik de NZXT Chat Cable nodig?
De NZXT Chat Cable is een geweldig hulpmiddel voor diegenen die niet alleen hun gameplay willen opnemen terwijl ze een headset gebruiken, maar ook hun in game coms in de opname willen opnemen voor dat meer authentieke gevoel. Hoewel dit een geweldig product is, is het niet noodzakelijk voor alle gebruikers. Om je te helpen beslissen of de NZXT Chat Cable nodig is voor jouw opstelling, moet je jezelf de volgende vragen stellen:
- Gebruik ik momenteel een koptelefoon of een headset die rechtstreeks op mijn console of controller is aangesloten?
- Gebruik ik voicechat in de game via de headset die is aangesloten op mijn console/controller, en wil ik het opnemen of delen met mijn stream?
Als je ja hebt geantwoord op een van deze vragen, dan zou de NZXT Chat Cable een geweldige aanvulling zijn op je installatie. Zelfs als je niet geïnteresseerd bent in het gebruik van de chatkabel voor de ingebouwde microfoonfunctie om je stem en gameplay samen door te geven aan de pc, kun je met de chatkabel eenvoudig de hoofdtelefoon van je pc gebruiken om het geluid van je console te horen en dat geluid op te vangen voor je stream via de Line-In poort op je pc.
Je console instellen met een capturekaart
Voor de meeste gebruikers heb je de volgende hardware nodig om te beginnen:
- PC om te streamen of op te nemen
- Spelcomputer
- Capture kaart
- Een microfoon of koptelefoon
Daarnaast wil je misschien wat extra hardware gebruiken, zoals:
- Een extra monitor of TV als je de lage latency/zero-lag passthrough van de capturekaart gaat gebruiken.
- Een extra HDMI-kabel
Als je tot slot de Chatkabel gebruikt, dan wil je deze ook bij de hand hebben.
Voordat je verder gaat, wil je misschien je console rechtstreeks op een monitor of tv aansluiten en een paar instellingen aanpassen. Hieronder geven we een paar voorbeelden van instellingen.
Nintendo Switch streaming-instellingen
Standaard gebruikt de Nintendo Switch een slimme schakelaar voor HDCP functies. Dit betekent dat je tijdens het gebruik van bepaalde games en applicaties zoals Youtube op de Switch niet kunt opnemen vanaf de console, terwijl de meeste andere games en applicaties geen problemen zouden moeten hebben.
Als je echter tegen detectieproblemen aanloopt, is het aan te raden om ervoor te zorgen dat de TV Settings van de Switch op het volgende is ingesteld:
- TV-resolutie - 1080p
- RGB-bereik - Automatisch
- Als je detectieproblemen hebt, probeer dit dan in te stellen op Beperkt Bereik.
Sony Playstation 4/5 streaminginstellingen
Standaard is op de Sony Playstation 4/5 HDCP ingeschakeld, wat ertoe kan leiden dat je Capture Card het video- en/of audiosignaal niet goed detecteert. Om dit te verhelpen, moet je ervoor zorgen dat HDCP op Uitgeschakeld staat in de instellingen:
- Open je Playstation Instellingen en selecteer dan de optie Systeem .
- Selecteer onder System HDMI en zorg ervoor dat Enabled HDCP is uitgeschakeld.
Let op: als HDCP is uitgeschakeld , kun je bepaalde games niet spelen of gebruik maken van streamingdiensten zoals Netflix, Hulu en Youtube rechtstreeks vanaf de console.
Voor HDR-ondersteuning moeten zowel de console als de monitor HDR ondersteunen.
Microsoft Xbox Series-streaminginstellingen
Standaard gebruiken de Microsoft Xbox Series X en S consoles een slimme schakelaar voor HDCP-functies. Dit betekent dat je tijdens het gebruik van bepaalde games en applicaties, zoals Netflix of Youtube op je Xbox, niet kunt opnemen vanaf de console, terwijl de meeste andere games en applicaties geen problemen zouden moeten hebben.
Voor HDR-ondersteuning moeten zowel de console als de monitor HDR ondersteunen.
Hoe sluit je je console aan op je capturekaart en pc?
Nu we alle hardware hebben uitgezocht, is het tijd om alles aan te sluiten en klaar te maken voor gebruik. Start je pc op en download de nieuwste versie van je streaming software naar keuze. Voor deze handleiding gebruiken we Open Broadcaster Software Studio of OBS Studio die je kunt vinden op de link hieronder:
Je hardware aansluiten
Om te beginnen willen we alles goed aansluiten. Voor deze handleiding gebruiken we de stappen die zijn ingesteld voor de NZXT Signal HD60, maar deze stappen zouden ook moeten gelden voor de meeste capture kaarten. Vooral voor de NZXT Signal serie moet je de meegeleverde USB-kabel van de Signal aansluiten op een open USB 3.2 Gen 1 of hogere USB-poort op de pc. Raadpleeg de gebruikershandleiding van je moederbord of pc voor de juiste poort.
Vanaf hier sluit je je Console aan op de HDMI In die je op je Capture Card vindt. Als je een tweede beeldscherm en de zero-lag/low latency passthrough op je Capture Card gebruikt, sluit je het tweede beeldscherm aan op de HDMI Out op de Capture Card.

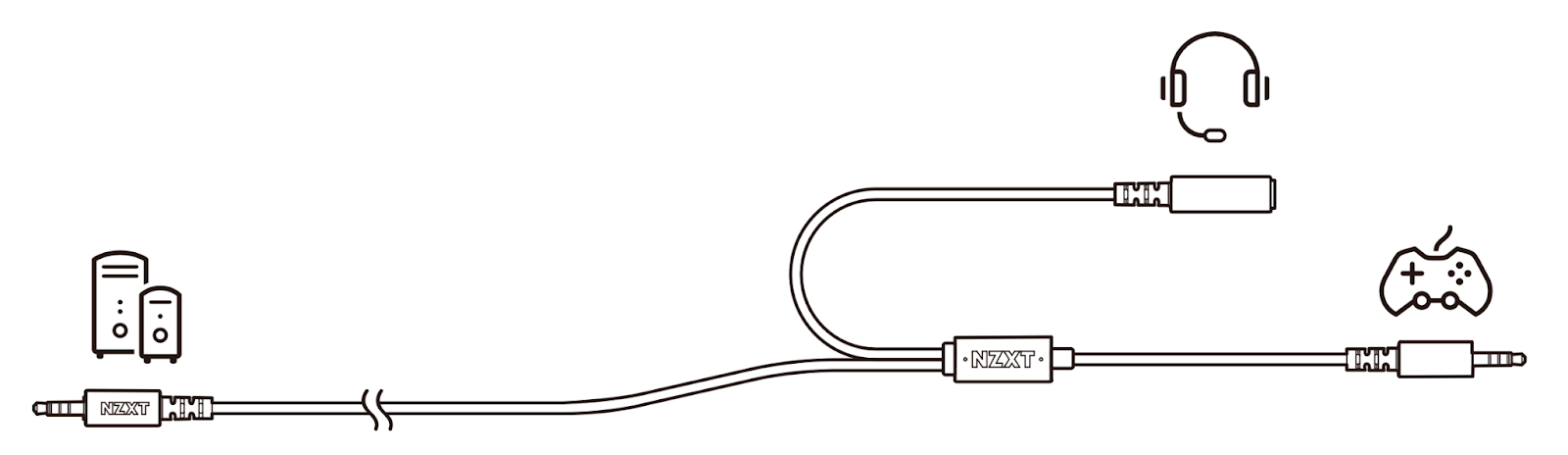

Als je een NZXT Chat Cable gebruikt, moet je de Chat Cable ook aansluiten op de 3,5 mm audio-aansluiting van je console of op de 3,5 mm audio-aansluiting van je controller en het andere uiteinde aansluiten op de Line-in poort van je pc.
Tot slot, als je een speciale microfoon gebruikt voor je stream, zorg er dan voor dat deze is aangesloten op de PC en goed werkt.
Bekijk de onderstaande grafiek voor een visuele uitsplitsing van deze verbindingen.
Hoe sluit je je camera of mobiele apparaat aan op je Capture Card en pc?
Net als bij de bovenstaande handleiding voor het aansluiten van een console op je capture card, is dit proces vrij eenvoudig en heeft het veel gemeen met het uitsluiten van de controlleraansluiting.
Voordat je verder gaat, is het goed om te controleren of het apparaat in kwestie een HDMI-uitgang ondersteunt, of dit nu van zichzelf is (zoals op sommige DSLR-camera's, meestal als een Micro/Mini HDMI naar HDMI-kabel) of met behulp van een dongle of adapter (gebruikelijk bij veel telefoons met USB-C).
- PC om te streamen of op te nemen
- Spelcomputer
- Capture kaart
- Een microfoon of koptelefoon
Naast het bovenstaande wil je misschien ook het volgende bij de hand hebben als je het apparaat wilt monitoren als je Capture Card lage latency/zero-lag passthrough ondersteunt. Omdat de meeste mobiele apparaten en camera's een zoeker of een eigen scherm hebben, is dit meestal niet nodig.
- Een extra monitor of tv
- Een extra HDMI-kabel
Ten slotte, als je apparaat een 3,5 mm audio jack passthrough ondersteunt en je van plan bent om een hoofdtelefoon te gebruiken bij het apparaat, dan wil je ook de NZXT Chat Cable gebruiken.
Je hardware aansluiten
Om te beginnen willen we alles goed aansluiten. Voor deze handleiding gebruiken we de stappen die zijn ingesteld voor de NZXT Signal HD60, maar deze stappen zouden ook moeten gelden voor de meeste capture kaarten. Vooral voor de NZXT Signal serie moet je de meegeleverde USB-kabel van de Signal aansluiten op een open USB 3.2 Gen 1 of hogere USB-poort op de pc. Raadpleeg de gebruikershandleiding van je moederbord of pc voor de juiste poort.
Sluit vanaf hier je Camera of Mobiel apparaat aan op de HDMI In die je op je Capture Card vindt. Als je een tweede beeldscherm en de zero-lag/low latency passthrough op je Capture Card gebruikt, sluit je het tweede beeldscherm aan op de HDMI Out op de Capture Card.
Als je een NZXT Chat Cable gebruikt met een mobiel apparaat en van plan bent om een hoofdtelefoon te gebruiken, moet je de Chat Cable ook aansluiten op de 3,5 mm audioaansluiting van je apparaat of op de 3,5 mm audioaansluiting en het andere uiteinde aansluiten op de Line-in poort van je pc.
Tot slot, als je een speciale microfoon gebruikt voor je stream, zorg er dan voor dat deze is aangesloten op de PC en goed werkt.

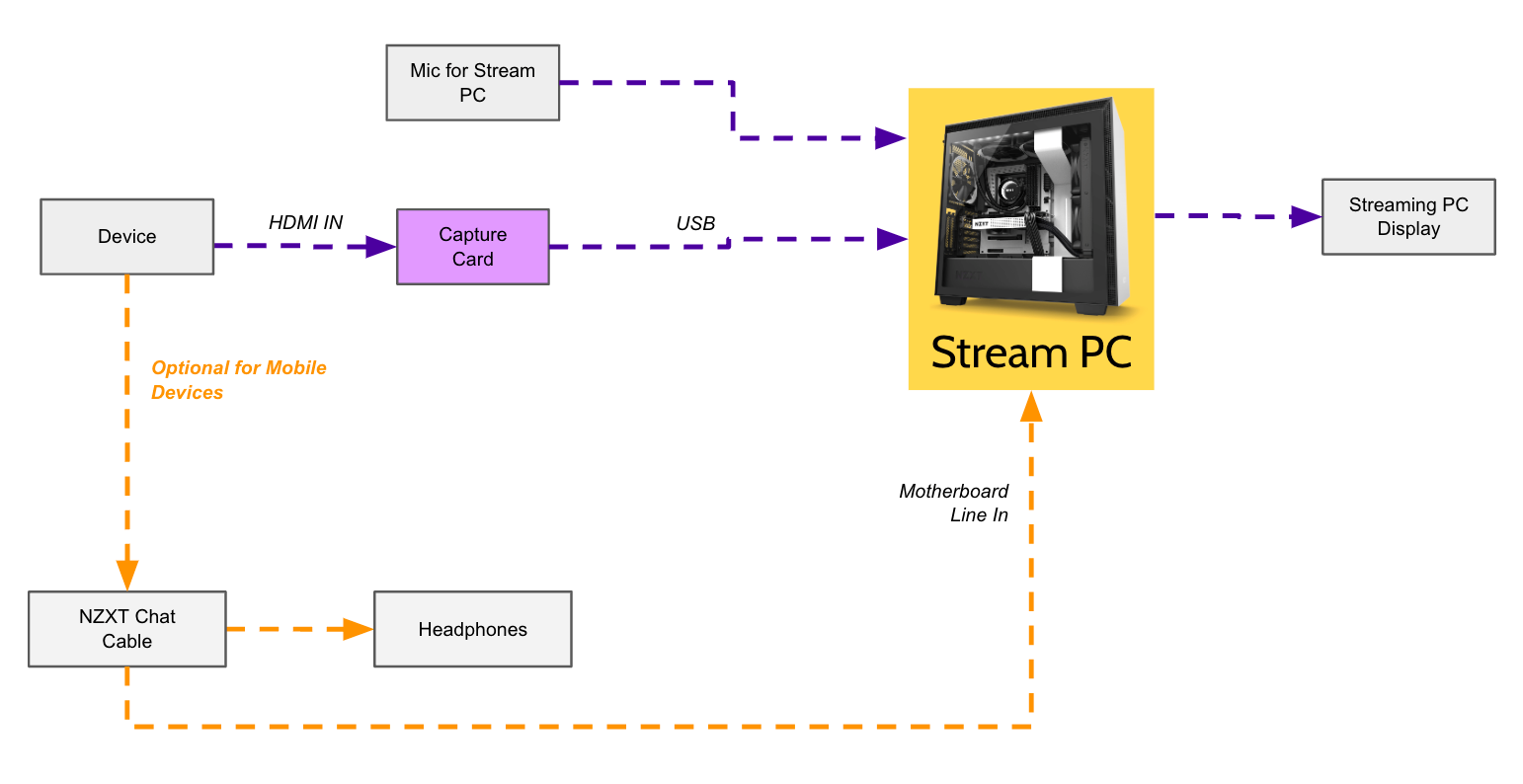

Bekijk de onderstaande grafiek voor een visuele uitsplitsing van deze verbindingen.
Hieronder vind je een aantal belangrijke tips voor het instellen van je camera of mobiele apparaat met je Capture Card:
Voor camera's:
- Zorg ervoor dat de HDMI-uitgang van je camera een zuivere feed kan leveren zonder tekst of gebruikersinterface (UI) elementen, want die kunnen afleiden.
- Stel de resolutie en framerate van je camera in op een vaste modus, afhankelijk van het gewenste formaat. De meest gebruikte formaten zijn 1080p of 720p met 60 FPS.
- Zorg ervoor dat je camera is ingesteld op movie voor de beste resultaten.
Voor mobiele apparaten (bijv. telefoons):
- Afhankelijk van het model telefoon en de beperkingen ervan, krijg je ofwel een directe feed van het telefoonscherm of krijg je een gespecialiseerde weergavemodus (bijv. Samsung DeX Mode). Als de telefoon een directe feed geeft, zou je het op dezelfde manier moeten kunnen bedienen als normaal.
- Als je telefoon een 3,5 mm audioaansluiting ondersteunt en je een hoofdtelefoon of headset gebruikt die via deze aansluiting is aangesloten, moet je mogelijk de NZXT Chat Cable gebruiken om het geluid goed op te vangen.
OBS Studio voorbereiden
- Als je OBS Studio voor de eerste keer start, wordt je gevraagd een basisinstallatie uit te voeren om je systeem klaar te maken voor streaming en/of opname. Het is aan te raden om deze stappen te volgen om er zeker van te zijn dat je streaming/opname instellingen optimaal zijn voor je PC.
- Klik op het pictogram + in het paneel Bronnen en kies vervolgens Video Capture Device.
<afbeelding hier> - Geef je apparaat een naam in het venster dat verschijnt. Laten we het voor het gemak later NZXT Signal Capture noemen en op OK klikken.

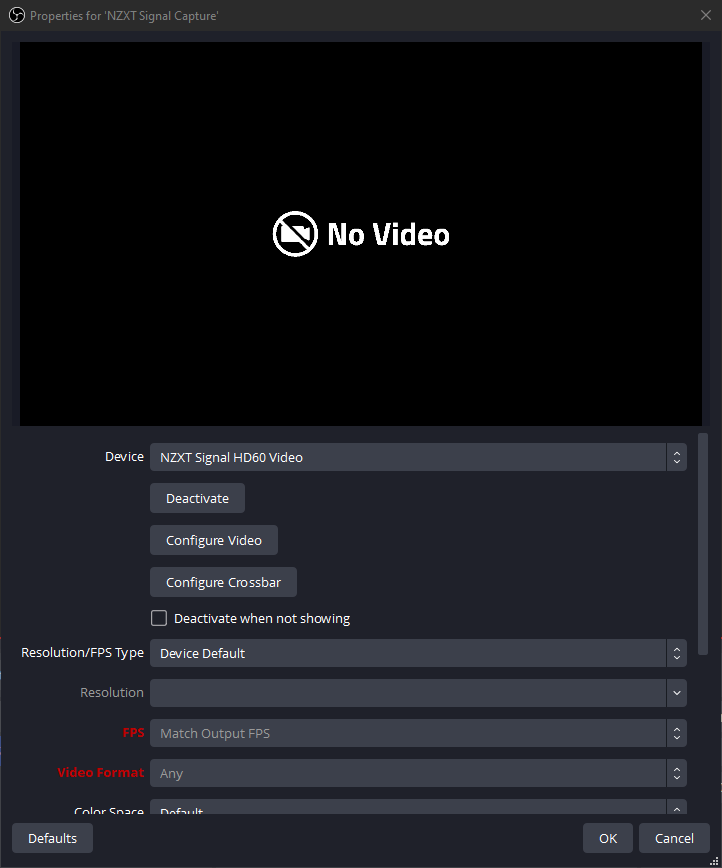

- Selecteer in het nu geopende venster Properties je capturekaart in de keuzelijst Device .
- Voor nu, ga je gang en laat de Resolutie/FPS Type als Apparaat Standaard en je zou het videosignaal van je apparaat moeten kunnen zien. Als je geen videosignaal hebt, kun je proberen dit handmatig in te stellen zodat het overeenkomt met de uitvoerresolutie van je console. De meeste consoles zijn standaard ingesteld op 1920 x 1080 @ 60 FPS, terwijl camera's en mobiele apparaten andere variaties kunnen hebben.
- Voor de instellingen Color Space en Color Range moet je dit mogelijk per console aanpassen. Over het algemeen raden we aan om dit als standaard te laten staan of Color Space in te stellen op Rec. 709 en Color Range in te stellen op Limited voor de beste compatibiliteit en beeld.
- Klik op OK om de instellingen van het Capture Device op te slaan en te sluiten.
In sommige gevallen kun je tegen een probleem aanlopen waarbij de Capture Card audio niet goed doorgeeft aan het systeem. Om dit op te lossen, moet je mogelijk handmatig het audioapparaat voor de capturekaart instellen zoals hieronder beschreven:
- Blader in de Eigenschappen voor de bron naar beneden tot je Audio Output Mode instelling ziet. Stel deze instelling in op Alleen audio vastleggen en zorg ervoor dat Aangepast audioapparaat gebruiken is aangeklikt op om de optie Audioapparaat weer te geven.
- Selecteer in de optie Audio Device het juiste apparaat voor je Capture Card. In ons geval kiezen we NZXT Signal HD60 Audio en klik dan op OK om je instellingen op te slaan.
Als je de automatische setup voor OBS hebt gevolgd, zou je microfoon al ingesteld en klaar moeten zijn. Als je een extra audiobron wilt toevoegen, zoals een andere microfoon of de Line-in voor de NZXT Chat Cable, dan moet je het volgende doen:
- Klik op de knop Instellingen in de rechterbenedenhoek en kies Audio aan de linkerkant van het venster Instellingen.
- Zorg ervoor dat je primaire Microphone is ingesteld onder Mic/Auxiliary Audio dropdown.
- Als je de Chatkabel gebruikt, wil je de Line-in van je PC selecteren (of de poort waarop je de Chatkabel hebt aangesloten) onder een andere beschikbare Mic/Auxiliary Audio dropdown.
- Klik op Toepassen om je instellingen op te slaan en vervolgens op OK om het venster Instellingen te sluiten.
Voordat je live gaat, is het aan te raden om je audioniveaus en signaal te controleren om er zeker van te zijn dat alles goed werkt. Om dit te doen druk je op de knop Start Recording op OBS en maak je een snelle opname van 1-2 minuten waarbij je duidelijk in de microfoon praat terwijl er een spel bezig is. Als je merkt dat een van de audiobronnen de andere overstemt, pas ze dan dienovereenkomstig aan. Vergeet niet dat slechte audio kijkers sneller wegjaagt dan slechte inhoud.
Inpakken - Klaar om te streamen
Als je deze gids hebt gevolgd, zou je klaar moeten zijn om te streamen. Dat gezegd hebbende, kan je stream een beetje gewoon zijn om mee te beginnen zonder speciale streamingelementen voor je stream, zoals een overlay, meldingen, enz.
Er is geen allesomvattende gids die alles dekt, maar er bestaan veel online gemeenschappen die je kunnen helpen je set-up te verfijnen en je beste beentje voor te zetten als streamer. Onthoud alleen dat je geen streamer kunt zijn als je niet begint met streamen, dus zoek inhoud en een schema dat voor jou werkt en ga aan de slag!
Heb je vragen die niet in deze handleiding staan, of heb je meer hulp nodig? Aarzel dan niet om contact op te nemen met ons klantenserviceteam. Een van onze vriendelijke medewerkers staat voor je klaar om je te helpen.
Wil je helemaal op de hoogte blijven van alles wat NZXT doet? Ga ervoor en wordt lid van de officiële NZXT Community Discord om op de hoogte te blijven van onze nieuwste producten, aankomende acties, en om mee te praten over alles van pc-hardware tot gaming.
Je kunt ons ook volgen via de onderstaande links:
