Het is onder onze aandacht gekomen dat als gevolg van een assemblagefout bij sommige van onze recente H1 V2-cases, sommige units die zijn aangeschaft vóór mei van 2022 kunnen zijn geleverd met de meegeleverde AIO-ventilator geïnstalleerd in de verkeerde oriëntatie, waarbij de ventilator is geïnstalleerd als een inlaat in plaats van als een uitlaat. Deze montagefout kan resulteren in een lichte daling van de thermische prestaties, maar kan eenvoudig worden aangepast zonder dat vervanging nodig is.
In dit artikel wordt uitgelegd hoe je de ventilator kunt heroriënteren naar de bedoelde configuratie. Hiervoor heb je het volgende nodig:
- A Phillips #1 (PH1) schroevendraaier
- Een vlak, statisch werkoppervlak
De zijpanelen en het deksel van de H1 V2 verwijderen

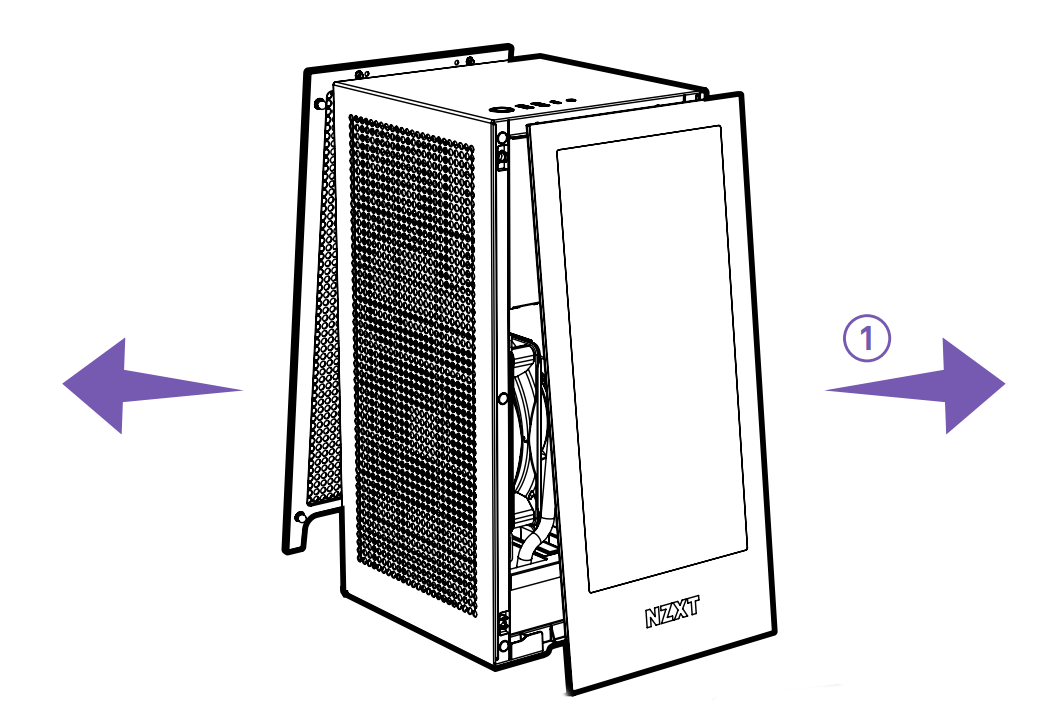

Om te beginnen zet je de H1 V2-kast rechtop zodat je het glazen voorpaneel en de geventileerde achterpanelen veilig kunt verwijderen. Deze kun je verwijderen door het paneel aan de onderkant van de behuizing vast te pakken en naar buiten te trekken. De behuizingspanelen zijn frictiefittingen met kogelgewrichten, die met een gematigde ruk los moeten komen, zoals te zien is in het diagram hieronder.

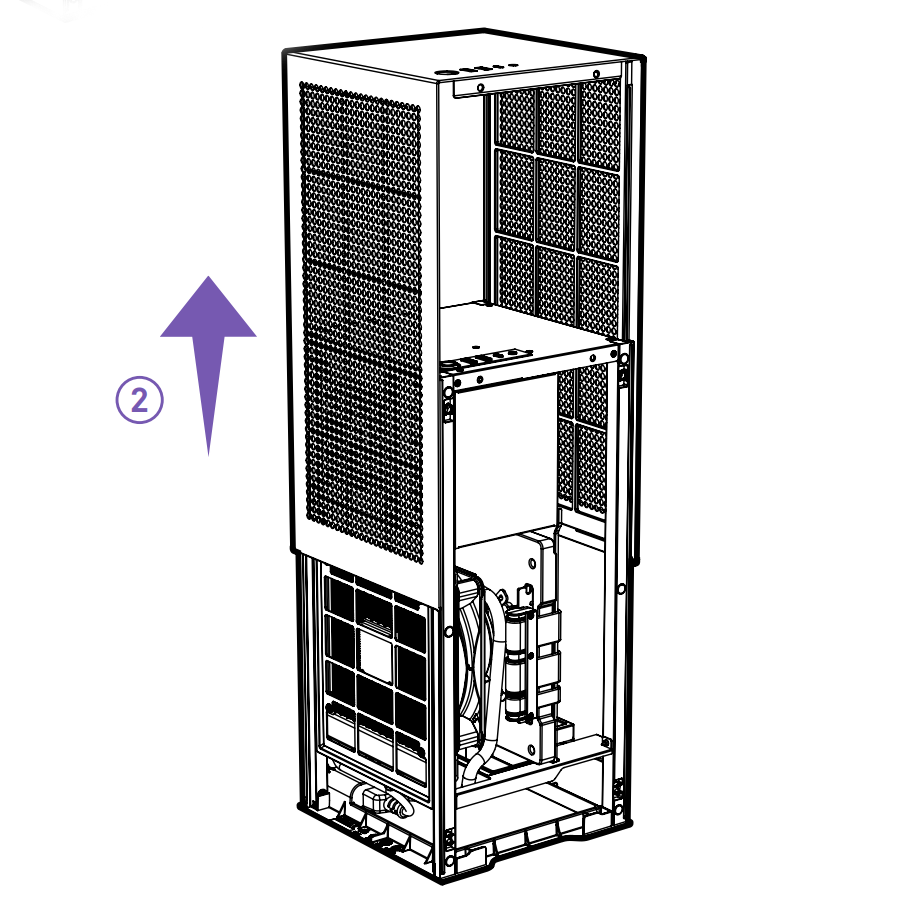

Vanaf hier zou de bovenklep nu ontgrendeld moeten zijn en gemakkelijk naar boven geschoven kunnen worden om het chassis van de behuizing te onthullen.
Toegang tot de AIO-ventilator

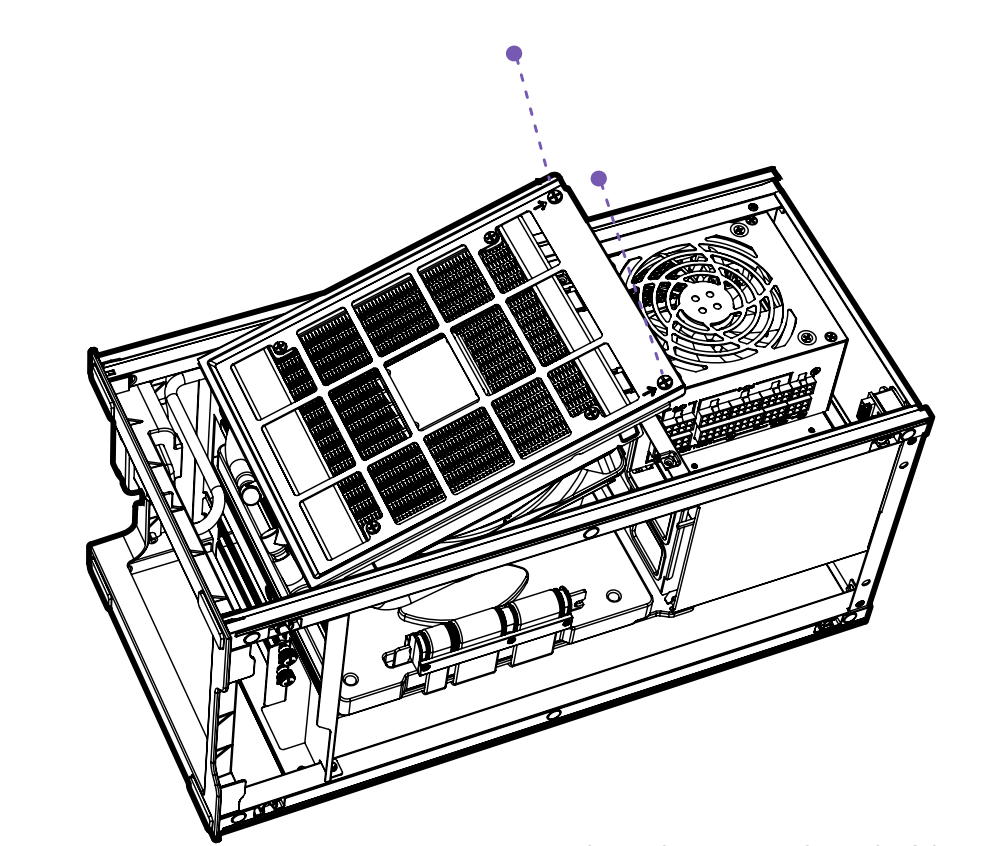

Nu de panelen van de behuizing van je H1 V2 zijn verwijderd, hebben we gemakkelijk toegang tot de AIO montagebeugel. Leg de H1 V2-kast op zijn kant met de AIO pomp/radiator naar boven gericht en zoek de twee met pijlen gemarkeerde schroeven op de AIO-montagebeugel zoals aangegeven in de afbeelding hieronder.
Draai met een schroevendraaier de twee schroeven los totdat de AIO-bevestigingsbeugel vrij kan worden opengedraaid en de AIO-ventilator zichtbaar wordt.

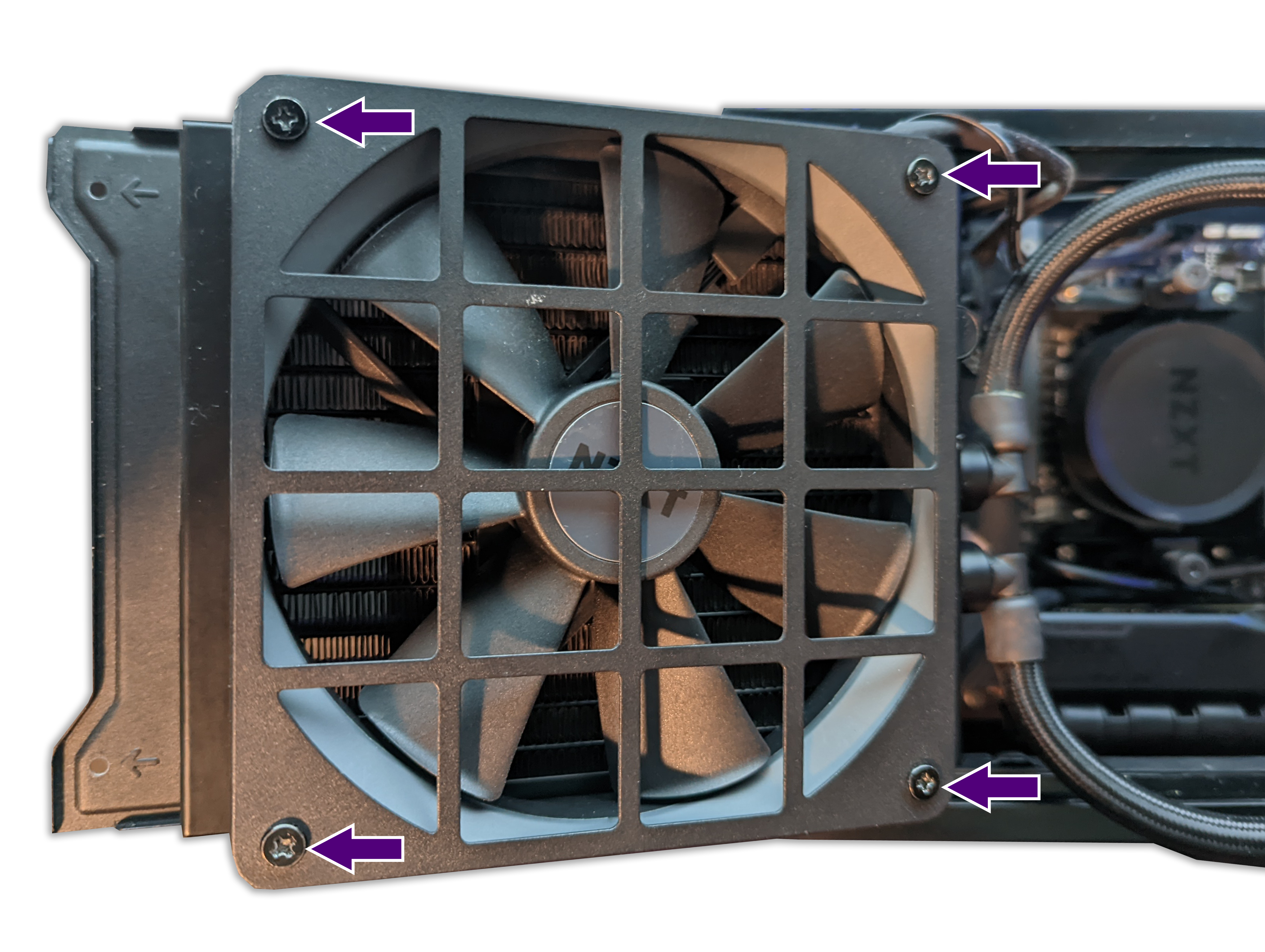

Als jouw ventilator overeenkomt met de onderstaande afbeelding met de open kant van de ventilator met de grijze NZXT logosticker zichtbaar, dan zou dit een verkeerd geïnstalleerde ventilator zijn en zou deze opnieuw georiënteerd moeten worden.Als jouw ventilator niet overeenkomt met de afbeelding hieronder, sla deze stap dan over.
Hierdoor kun je het toegangsluik van de AIO openklappen, zodat de ventilator aan de andere kant van je radiator zichtbaar wordt. Je ziet de AIO ventilator met het grijze NZXT logo naar boven wijzen, wat betekent dat de ventilator in de uitlaatstand staat. Om dit op te lossen, verwijder je de vier schroeven waarmee de ventilator aan de radiator is bevestigd, zoals hieronder afgebeeld.

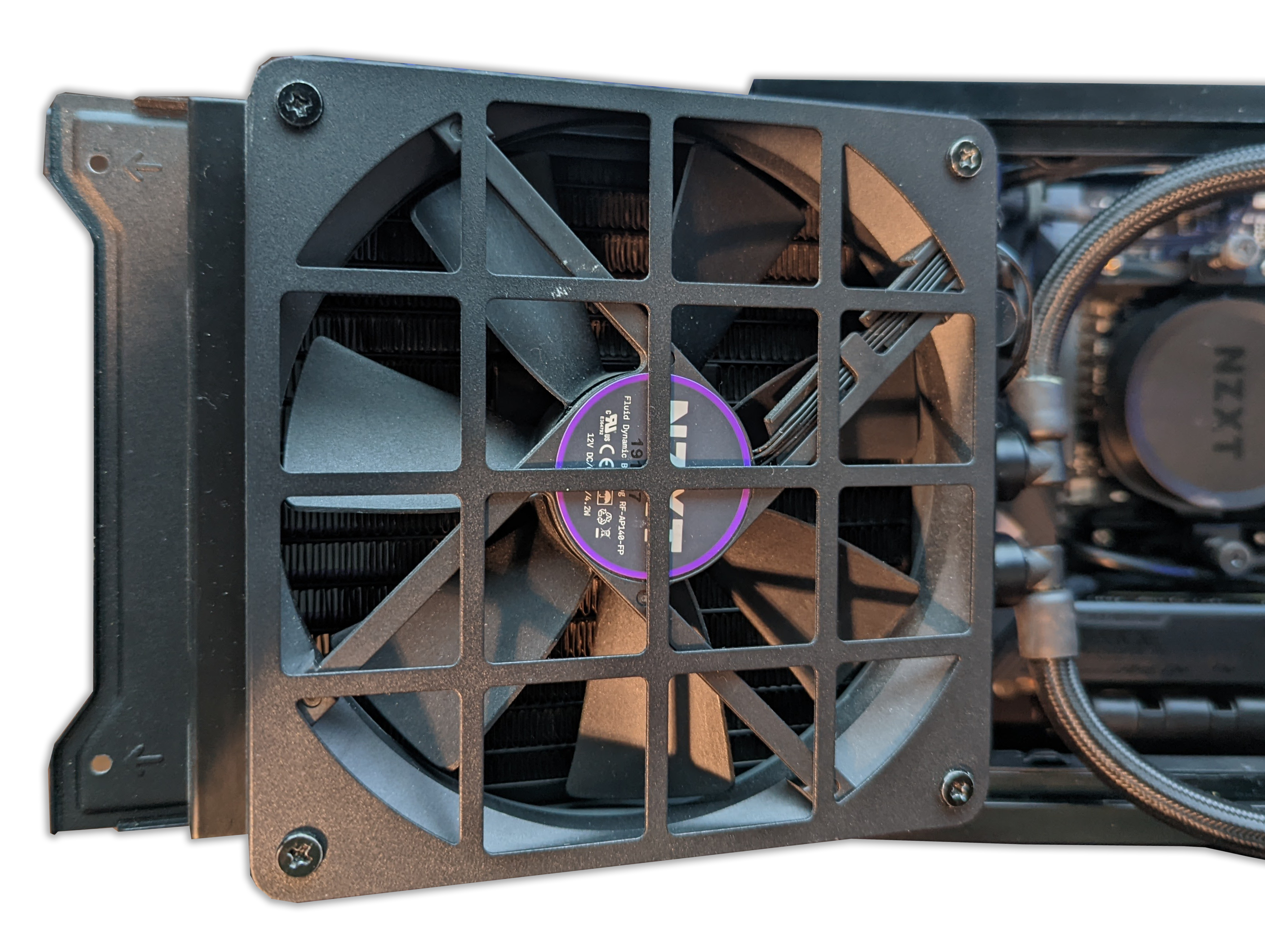

Om de ventilator te heroriënteren, verwijder je de vier schroeven die hierboven zijn aangegeven om de ventilator en de beschermkap te verwijderen. Let op de kabels die van de ventilator komen en probeer de ventilator om te draaien zodat de grijze NZXT logosticker tegen de radiator zit en de witte NZXT logosticker nu naar je toe is gericht.
Plaats vanaf hier de beschermkap terug over de ventilator, zoals hieronder afgebeeld, en zet hem weer vast op de radiator met de bijgeleverde schroeven.
De H1 V2 weer in elkaar zetten
Met de ventilator opnieuw georiënteerd, ga je verder en sluit je de kast, te beginnen met de AIO-montagebeugel. Let bij het sluiten van de kast op de buizen die van de radiator naar het moederbord lopen.Als je problemen hebt met het sluiten van de zaak, probeer dan niet de zaak te forceren. Het is aan te raden om de behuizing opnieuw te openen en de buizen handmatig aan te passen zodat ze goed vrij zijn van hardware in de pc.
Schade aan de buizen door het geforceerd sluiten van de behuizing kan resulteren in lekken en/of permanente schade aan de H1 V2 of je componenten.
Als de AIO-montagebeugel gesloten is, schuif je het bovenpaneel terug op zijn plaats op de behuizing met behulp van de geleide rails en zet je de voor- en achterpanelen weer vast door de kogelverbindingen op het paneel uit te lijnen met de aansluitingen op het chassis van de behuizing en stevig aan te drukken.
Bij het opstarten van het systeem zou je een lichte toename van de thermische prestaties van je kast moeten merken en daardoor ook een afname van het ventilatorgeluid.
Heb je vragen die niet in deze gids worden behandeld of heb je meer hulp nodig?Neem gerust contact op met ons klantenserviceteam en een van onze vriendelijke supportmedewerkers staat klaar om je te helpen.
