Deze handleiding gaat over het aansluiten van Aer RGB 2 ventilatoren op een NZXT RGB Controller. Deze gids behandelt niet alleen de basisprincipes van het aansluiten op de controller, maar ook het aansluiten van meerdere fans op één RGB-kanaal of daisy-chaining.
In deze handleiding gebruiken we de NZXT Aer RGB 2 ventilatoren en de NZXT RGB & Fan Controller (V1) uit de Aer RGB 2 multi-packs, maar dezelfde stappen gelden voor elke NZXT generatie 2 of nieuwere RGB controller:
-
NZXT RGB & ventilator controller (V2)
- Ook inbegrepen bij de H9 Elite en H7 Elite (2022)
- NZXT Smart Device V2 inbegrepen bij geselecteerde Elite en i-serie cases
- NZXT RGB Controller inbegrepen bij bepaalde NZXT producten
- NZXT Kraken Z serie koelers
- NZXT Kraken X3-serie koelers
- NZXT N5 en N7 serie moederborden
RGB-limieten (per apparaat en per kanaal)
Voordat je verder gaat, moet je er rekening mee houden dat alle NZXT RGB Controllers een totale limiet hebben die niet overschreden kan worden.
- 40 leds per kanaal
- 120 LED's per apparaat
Als je bijvoorbeeld de NZXT RGB & Fan Controller (V2) hebt met 6 RGB-kanalen, dan kun je maximaal 120 LED's gebruiken voor het volledige apparaat. Dit betekent dat als je het maximale aantal LEDs per kanaal gebruikt (40), er maar 3 kanalen bruikbaar zijn.
Kan ik meerdere NZXT RGB Controllers in mijn pc gebruiken?
Om deze beperkingen te omzeilen, kun je extra NZXT RGB Controllers aan je systeem toevoegen zolang je USB 2.0 headers beschikbaar hebt. Als je extra USB 2.0 headers nodig hebt, kun je een USB Internal hub met voeding gebruiken, zoals onze NZXT Internal USB Hub.
Houd rekening met het volgende:
De ventilator aansluiten op de RGB-controller
Alle Aer RGB 2 ventilatoren worden geleverd met een paar kabels die moeten worden aangesloten om de ventilator te laten werken:
- Een geïntegreerde 12V ventilatorkabel
- Een afneembare NZXT RGB-kabel
Beide kabels moeten worden aangesloten om de ventilator te laten werken, maar in deze handleiding richten we ons op de RGB-kant. Of je nu een NZXT Aer RGB 2 fan hebt gekocht of een multi-pack zoals in dit voorbeeld, je vindt vier soorten NZXT RGB-kabels, allemaal gemarkeerd met een In en Out vlag aan het uiteinde.
- NZXT RGB ventilator aansluitkabel
- NZXT Fan-to-Fan kabel
- NZXT Ventilator-naar-Accessoire Kabel
- NZXT Accessoires-naar-Fan Kabel

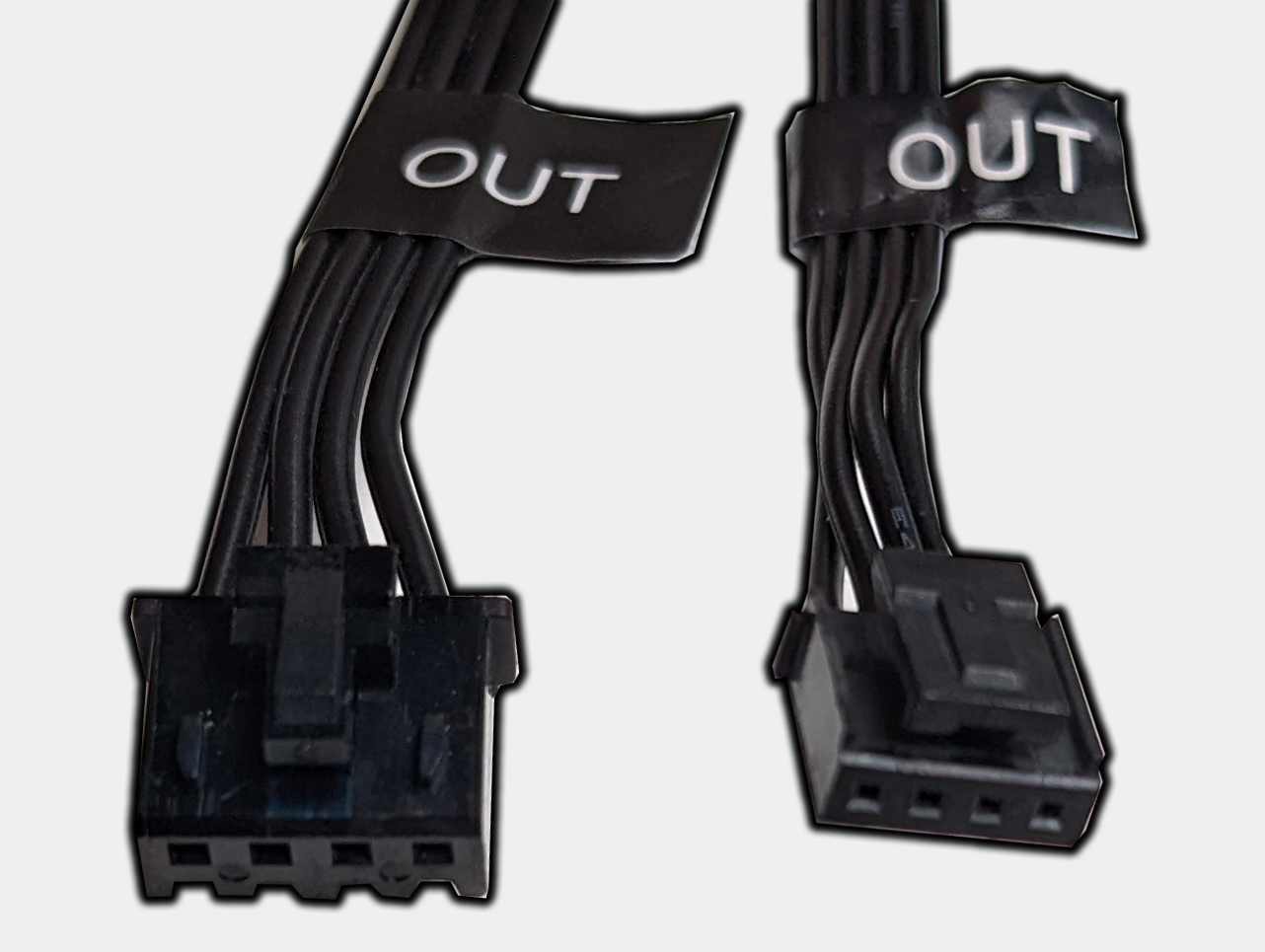

Om te beginnen sluiten we de Fan Connection Cable aan op onze Aer RGB 2 Fan. In vergelijking met andere kabels die bij de kit worden geleverd, zul je merken dat het uiteinde Out groter is voor de Fan Connection Cable , zoals hieronder te zien is.
De grotere kabel Out sluit de controller aan op de ventilator, terwijl het kleinere Out uiteinde de ene ventilator aansluit op een ander NZXT RGB apparaat.

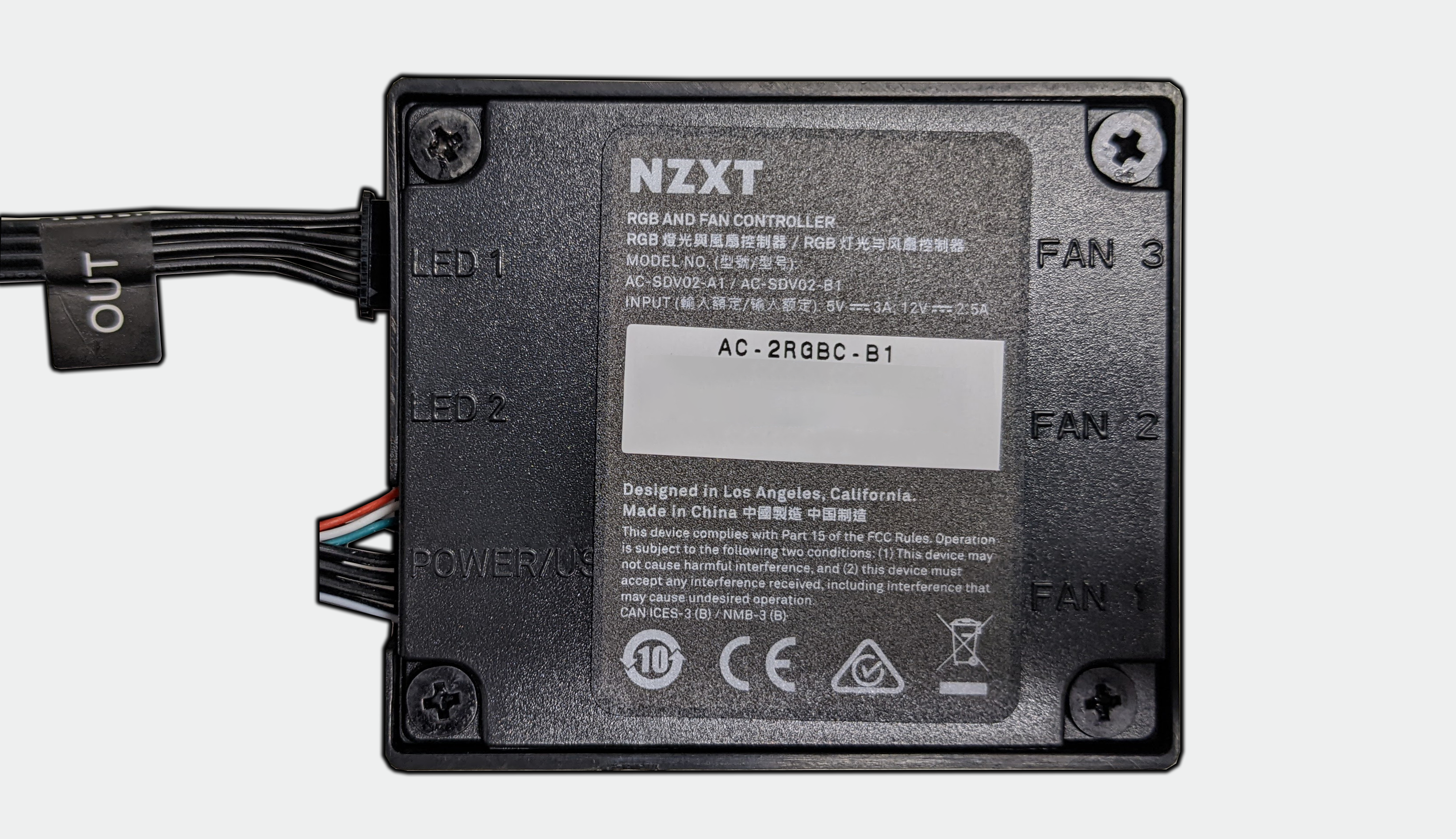

Neem het Out uiteinde van de Fan Connection Cable en sluit dit aan op een open RGB of LED poort op je controller. In ons voorbeeld maken we verbinding met LED 1 zoals hieronder getoond.
Vanaf hier sluiten we het uiteinde In aan op de poort met het label In op de Aer RGB 2 ventilator. Start vanaf hier de pc op en als de Aer RGB 2 ventilator goed is aangesloten, zou hij moeten oplichten in zijn standaard witte kleur of in Rainbow Spectrum voor bepaalde controllers.
Hoe sluit ik extra Aer RGB 2 ventilatoren aan (in serie schakelen)?
Het aansluiten van extra Aer RGB 2 ventilatoren is vrij eenvoudig en vereist alleen een extra ventilator en de NZXT Fan-to-Fan Cable die bij de ventilatorkit wordt geleverd. Deze kabels zijn er in twee verschillende maten:
- Een lange versie van 500 mm
- Een korte, 200 mm versie

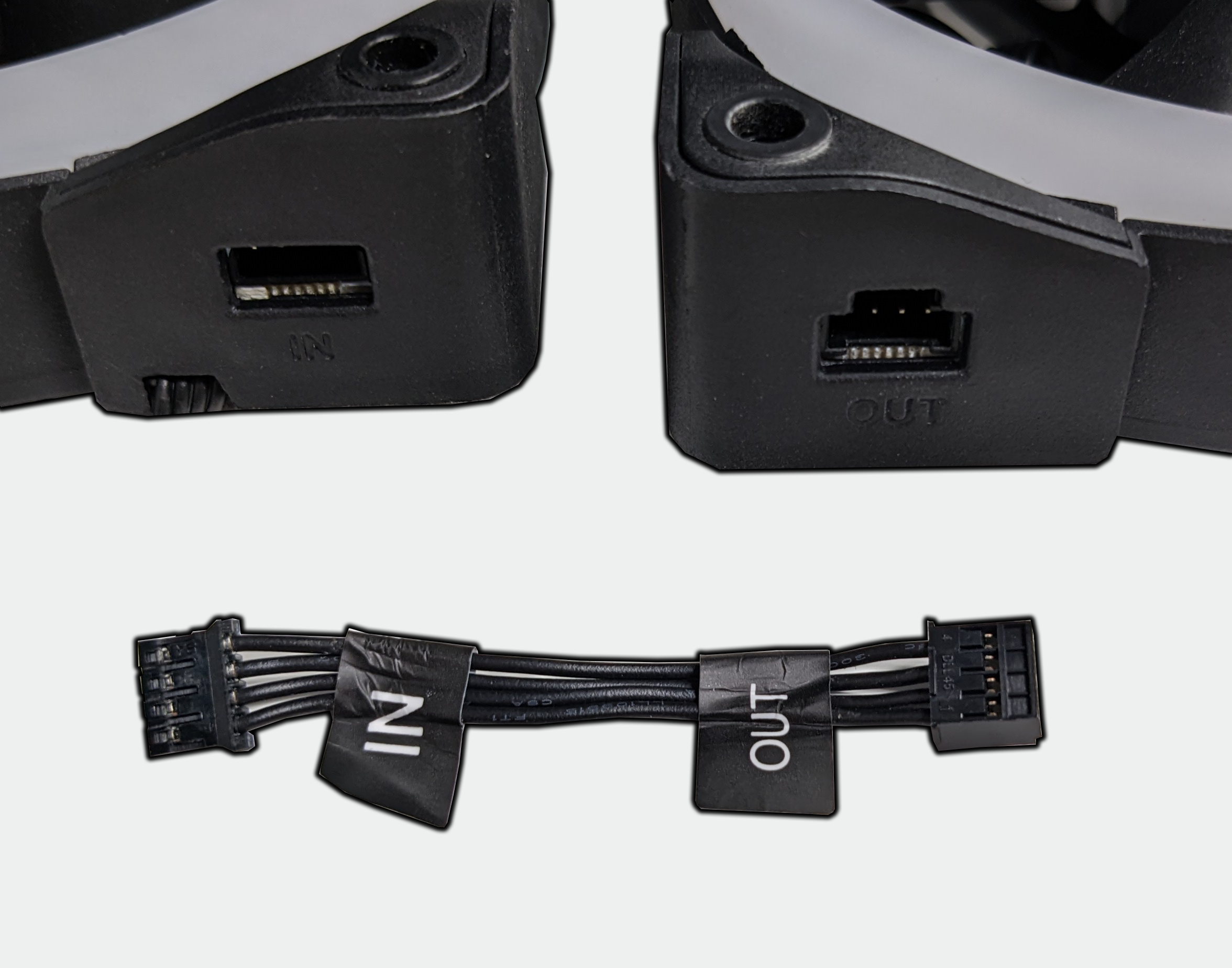

Welke versies je krijgt, hangt af van het product dat je hebt gekocht, dus controleer in je handleiding welk type is meegeleverd. Voor ons voorbeeld gebruiken we de korte variant van 200 mm, zoals hieronder afgebeeld

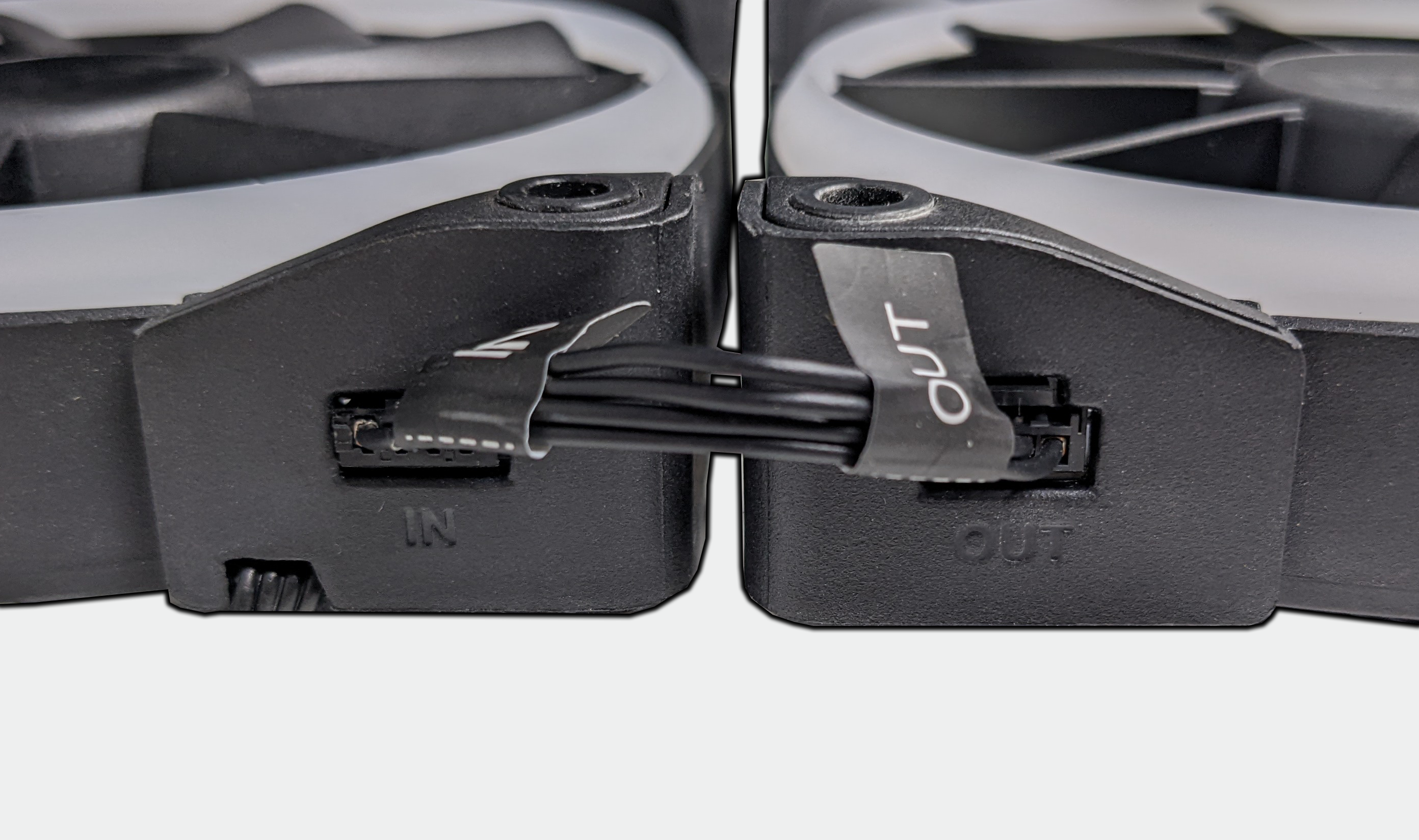

Op alle Aer RGB 2 Fans vind je twee poorten met het label In en Out, net als de vlaggetjes op de kabels. Als je twee ventilatoren met elkaar verbindt, sluit dan de kabels aan op het juiste uiteinde van elke kabel en druk ze op hun plaats. Deze connectors zijn zo gemaakt dat ze maar op één manier kunnen worden aangesloten, dus je hoeft je geen zorgen te maken dat je de pinnen beschadigt of dat je het verkeerde uiteinde in de poort steekt. Voor de Out poort is er ook een extra vergrendelingsclip om de ventilator vast te zetten.
Herhaal vanaf hier het proces voor alle extra ventilatoren die je hebt, totdat je de RGB-limiet hebt bereikt. Voor Aer RGB 2 ventilatoren zijn dit in totaal 5 ventilatoren zonder andere RGB-apparaten per kanaal.
Kan ik andere NZXT RGB apparaten aansluiten op mijn Aer RGB 2 Fans?
Als je een extra NZXT RGB apparaat wilt aansluiten, zoals een NZXT RGB Strip, Underglow of Cable Comb set, dan kan dat met de meegeleverde NZXT Fan-to-Accessory of NZXT Accessory-to-Fan kabels. Houd wel rekening met de algemene limiet voor LED's per kanaal als je extra RGB-apparaten aansluit.
Heb je vragen die niet in deze handleiding staan, of heb je meer hulp nodig? Aarzel dan niet om contact op te nemen met ons klantenserviceteam. Een van onze vriendelijke medewerkers staat voor je klaar om je te helpen.
