Het proces voor het aansluiten van NZXT RGB-ventilatoren in uw pc varieert afhankelijk van het model van de ventilatoren en andere hardware in de pc.  De meeste NZXT-ventilatoren vereisen een extra RGB-controller om aan te sluiten, maar er zijn enkele uitzonderingen zoals de Performance Fan-serie en de Case Version-ventilatoren die bij sommige RGB-behuizingen worden geleverd.

Hebben mijn ventilatoren een NZXT RGB-controller nodig?

Dit hangt af van het model ventilator dat u gebruikt en hoe het is aangeschaft, maar een eenvoudige overzicht is hieronder te vinden:

Case Version-ventilatoren bevatten ofwel een geïntegreerde 4-pins NZXT RGB-connector met een 3-pins 5V ARGB-pigtail of kunnen een adapter of vooraf geïnstalleerde controller bevatten.  Voor meer informatie raadpleegt u de gebruikershandleiding van uw behuizing.

Mijn ventilator staat niet in de lijst, wat moet ik doen?

Oudere ventilatoren zoals de Aer RGB-serie kunnen dezelfde 4-pins NZXT RGB-header gebruiken of een speciaal type aansluiting hebben.  Voor meer informatie raadpleegt u de gebruikershandleiding van uw ventilator.

De Kraken Core is uniek omdat deze niet compatibel is met enkele NZXT RGB-controller en in plaats daarvan vertrouwt op 5V Addressable RGB.  Voor meer informatie, zie de gids hier:

• Installeren van de Kraken Core - Aansluiten van de radiator en ventilator

NZXT 8-pins ventilatoren aansluiten

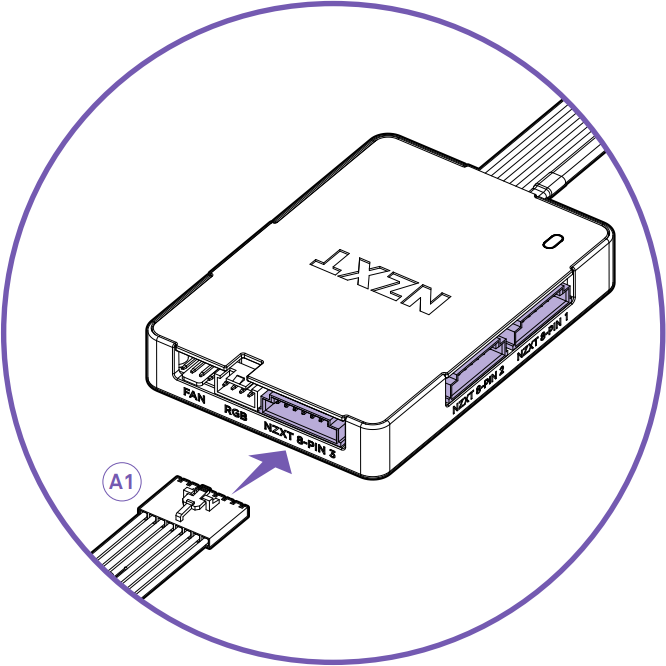

De 8-pins NZXT PWM + RGB-connector is geïntroduceerd om het installatieproces van ventilatoren te vereenvoudigen en beschikt over een gecodeerde connector die direct kan worden aangesloten op controllers zoals de NZXT Control Hub of andere compatibele producten.  Om een 8-pins ventilator aan te sluiten, lijnt u de connector uit met een 8-pins poort en drukt u deze in tot u een klik voelt.  Om los te koppelen, knijpt u de clip samen om de kabel te ontgrendelen en trekt u deze eruit.

De 8-pins connector maakt het mogelijk voor een controller om de aangesloten ventilator te identificeren en informatie te verkrijgen zoals het aantal LEDs en welke animaties compatibel zullen zijn.  Een lijst met producten die de 8-pins connector gebruiken, vindt u hieronder:

Als u geen 8-pins compatibel product heeft en een nieuwe losse ventilator heeft gekocht, is een ventilatorcontroller niet vereist.  8-pins ventilatoren zoals de Single-frame RGB Core en Single-frame Performance Fan-serie worden geleverd met een extra adapter in de doos om de 8-pins connector te splitsen naar de volgende connectors:

• 4-pins PWM-ventilator
• 4-pins NZXT RGB
  • Inclusief 3-pins 5V Addressable RGB (ARGB) pigtail

Voor meer informatie over het gebruik van deze adapters, zie de sectie over het aansluiten van 4-pins NZXT RGB-ventilatoren.

4-pins NZXT RGB-ventilatoren aansluiten

De 4-pins NZXT RGB-connector is een gespecialiseerde connector voor NZXT RGB-apparaten gebaseerd op 5V Addressable RGB met een extra synchronisatiepin voor het identificeren van RGB-producten zoals ventilatoren, lichtstrips, enzovoort.  Dit stelt een NZXT-controller in staat om het exacte model ventilator te detecteren en gegevens te verkrijgen zoals het aantal aanwezige LEDs en welke lichteffecten compatibel zullen zijn.

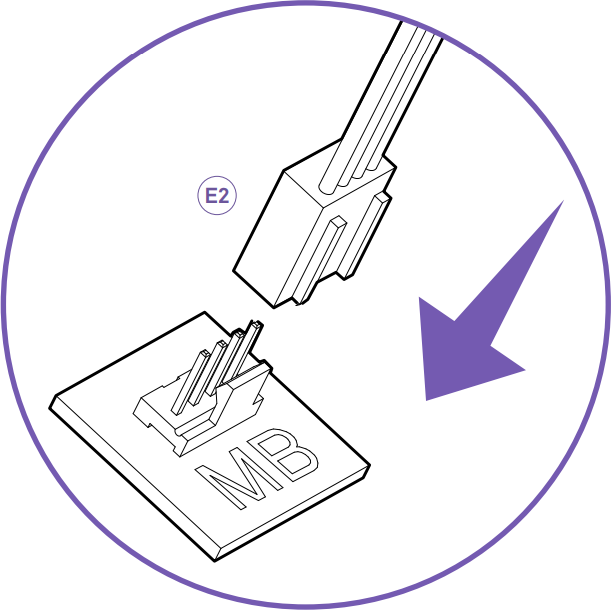

4-pins PWM-ventilator kan worden aangesloten op een 4-pins ventilatorheader op het moederbord of een compatibele controller.

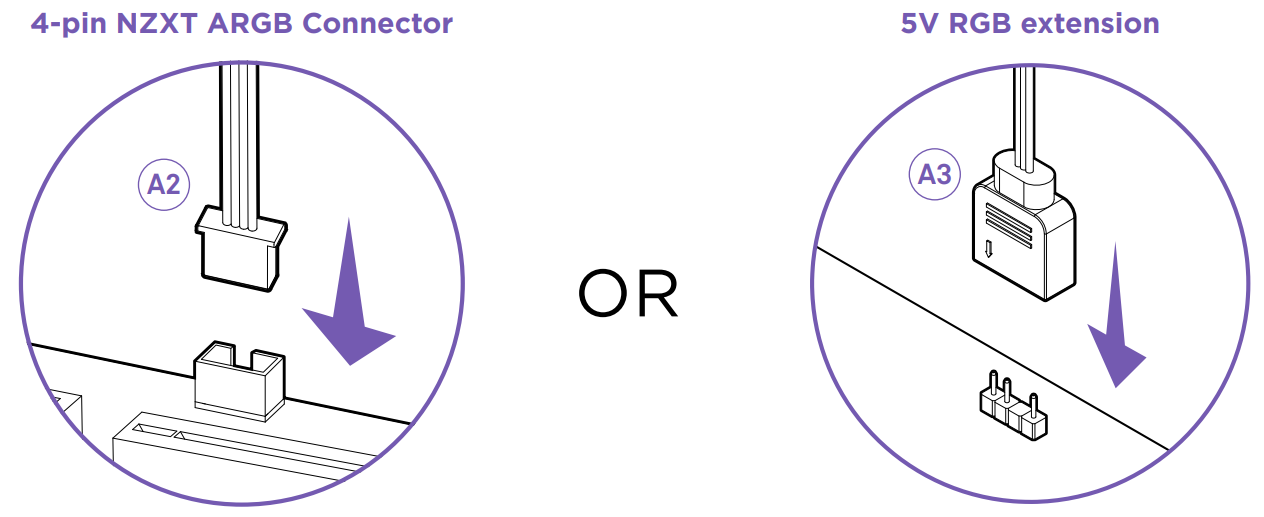

Sluit niet tegelijkertijd NZXT RGB en 5V ARGB aan, dit kan ernstige schade aan de ventilatoren en/of uw moederbord/controller veroorzaken.  Gebruik bij het aansluiten van de RGB-verbinding alleen 4-pins NZXT RGB  of 3-pins 5V ARGB.

NZXT Case-ventilatoren aansluiten

Als u een NZXT-behuizing met vooraf geïnstalleerde ventilatoren hebt gekocht, hangt de exacte manier om de ventilatoren aan te sluiten af van het model.  De meeste NZXT Case-ventilatoren zijn Case Version-ventilatoren die de volgende aansluitingen hebben:

• 4-pins PWM-ventilator
• 4-pins NZXT RGB
  • Inclusief 3-pins 5V Addressable RGB (ARGB) pigtail

Andere behuizingen bevatten in plaats daarvan een vooraf geïnstalleerde NZXT RGB naar 5V ARGB-adapter, zoals de H6 Flow RGB.  Deze sluiten direct aan op een 5V ARGB-header of kunnen worden aangesloten op een controller door de adapter te verwijderen.

Sommige modellen kunnen andere ventilatoren bevatten, zoals de F420 RGB Core die wordt meegeleverd met de H9 Flow RGB (CM-H92FX-R1 & CM-H92FX-R2) met een vooraf geïnstalleerde adapter of kunnen een vooraf geïnstalleerde RGB-controller bevatten zoals de H9 Flow RGB+ (CM-H92FX-P1 & CM-H92FX-P2).

Voor meer informatie over ventilatoren met een vooraf geïnstalleerde adapter, zie de sectie over het aansluiten van 4-pins NZXT RGB-ventilatoren.
