Om de CMOS-batterij op je N7 Z590-moederbord opnieuw te plaatsen of te vervangen, moet je de metalen afdekking verwijderen om toegang te krijgen tot de batterijsocket.  Het wordt aanbevolen om het moederbord volledig uit de pc te verwijderen voordat je doorgaat, omdat dit de toegang tot de platen veel gemakkelijker maakt.

Je hebt de volgende gereedschappen nodig voor deze handleiding:

• Een Philips #1-schroevendraaier (voor het verwijderen van het moederbord)
• Een spudger of wrikgereedschap.  Nylon/plastic heeft de voorkeur.

Het moederbord voorbereiden

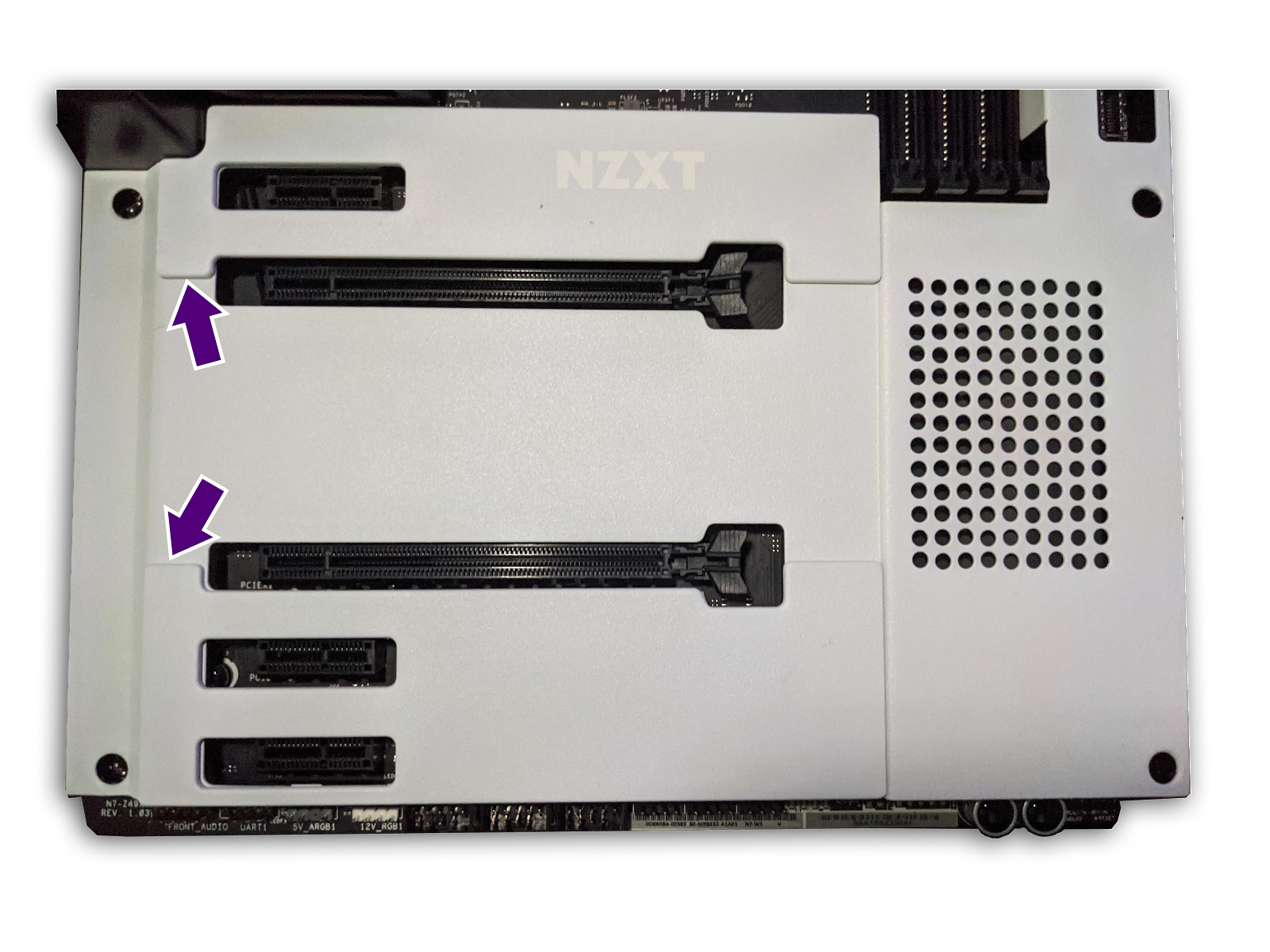

Voordat je de metalen afdekking verwijdert, moet je de twee M.2-afdekkingen verwijderen zoals hieronder beschreven:

De metalen plaat losmaken

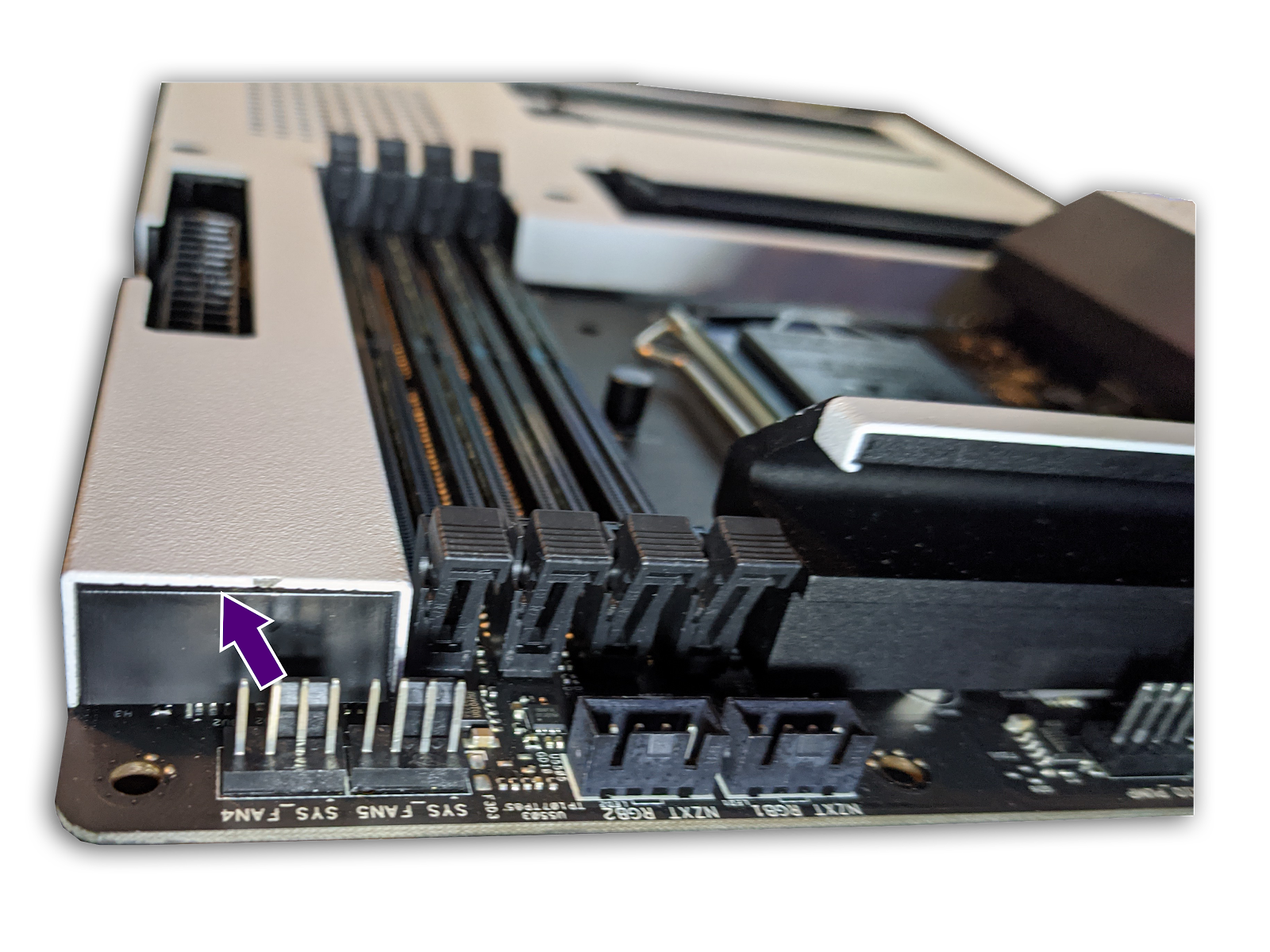

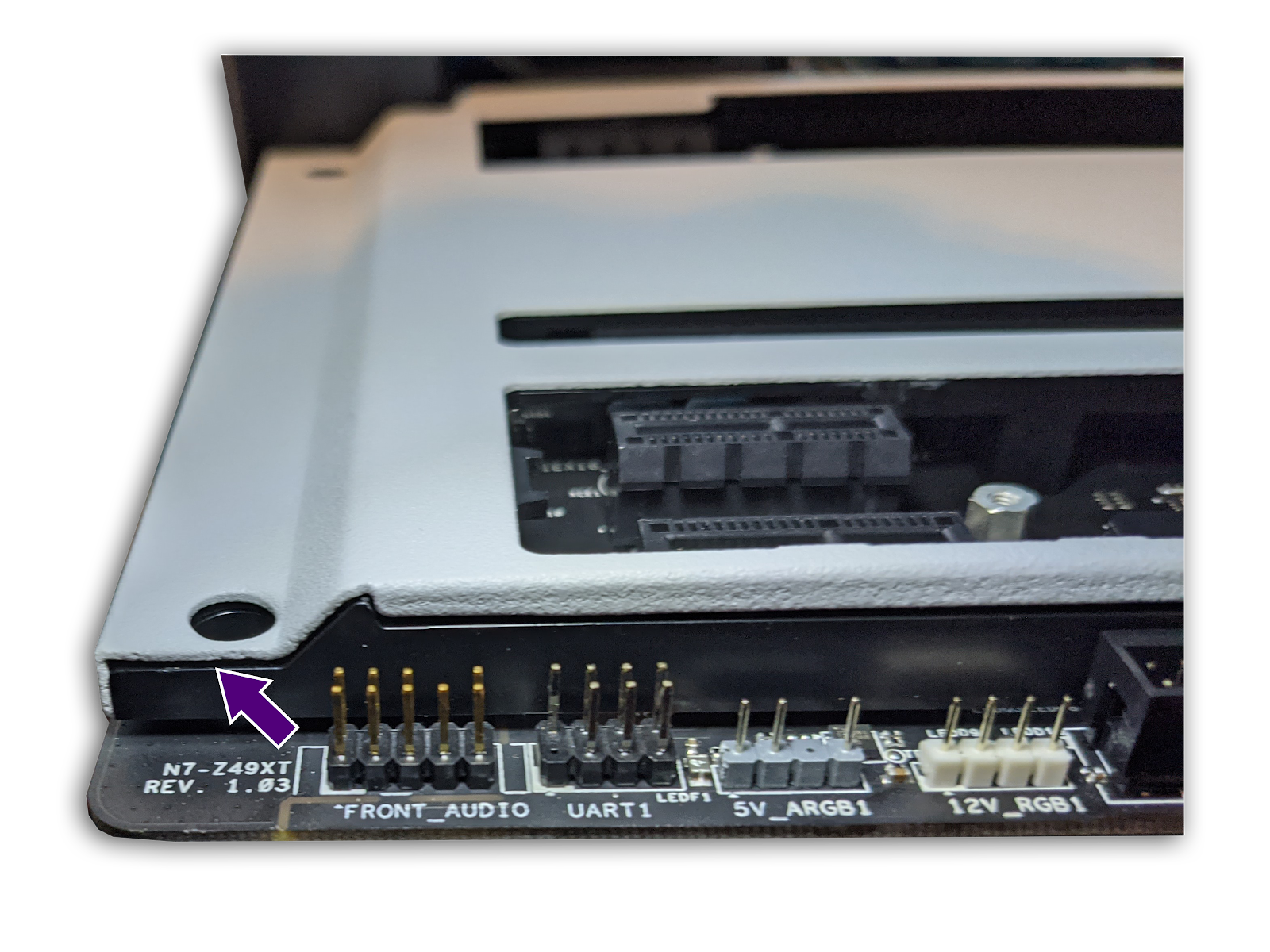

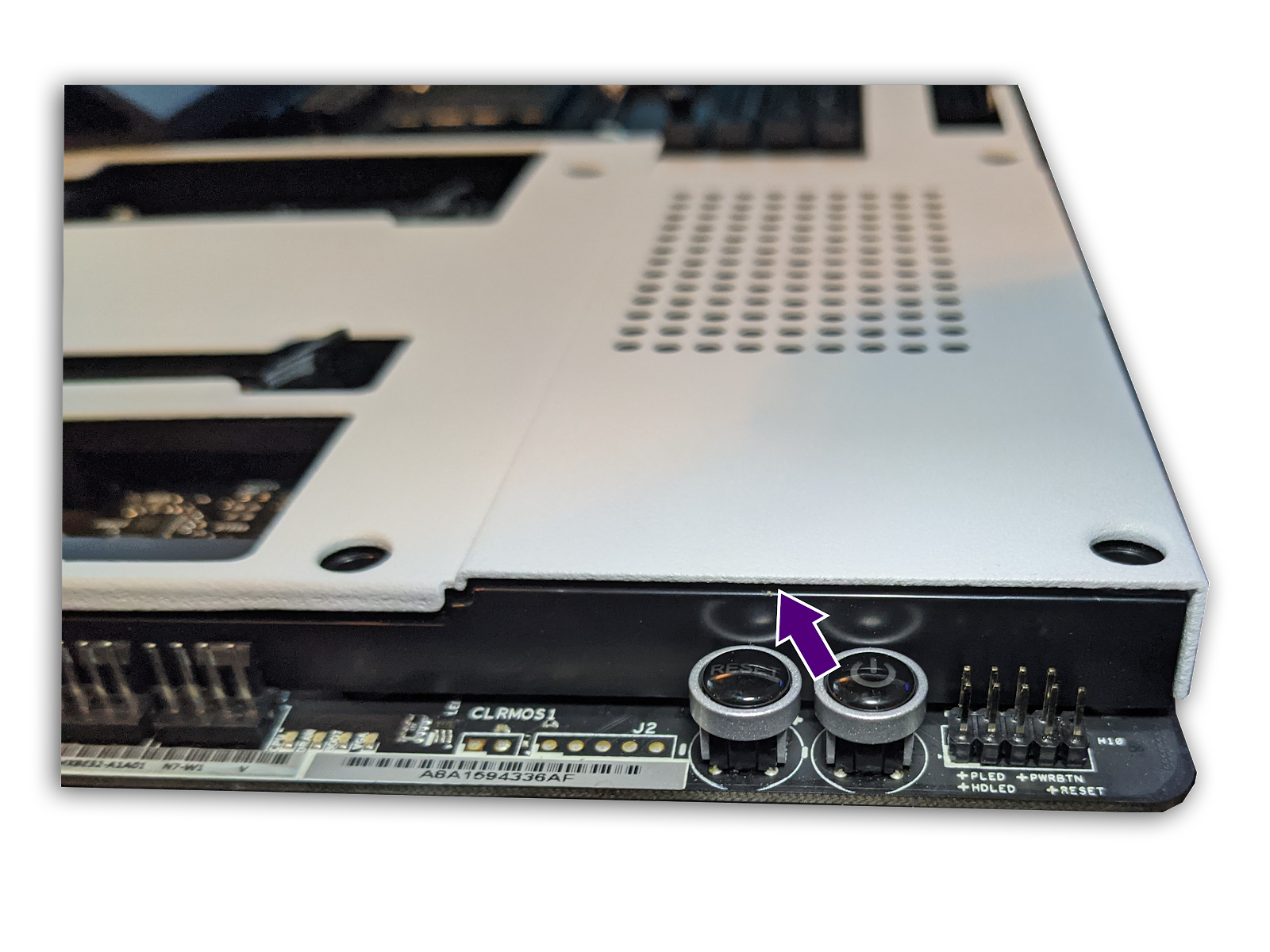

Met de M.2-afdekkingen verwijderd, gebruik je het wrikgereedschap om de metalen plaat aan de rechterbovenhoek van het moederbord op te tillen, gevolgd door de rechteronderhoek en linkeronderhoek zoals weergegeven in de onderstaande afbeeldingen:

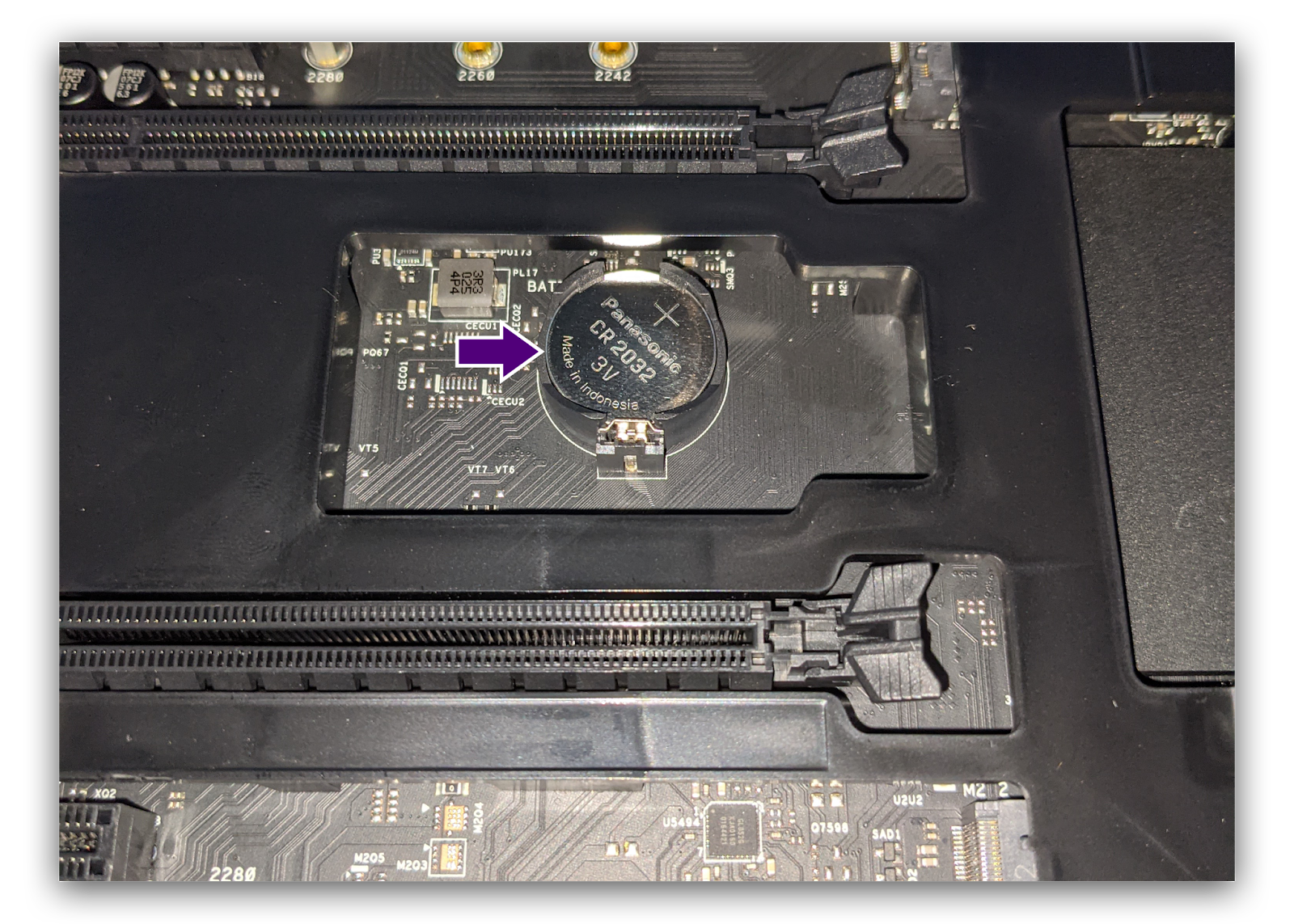

Met de metalen plaat verwijderd, wordt de CMOS-batterijsocket zichtbaar in het midden van het bord.

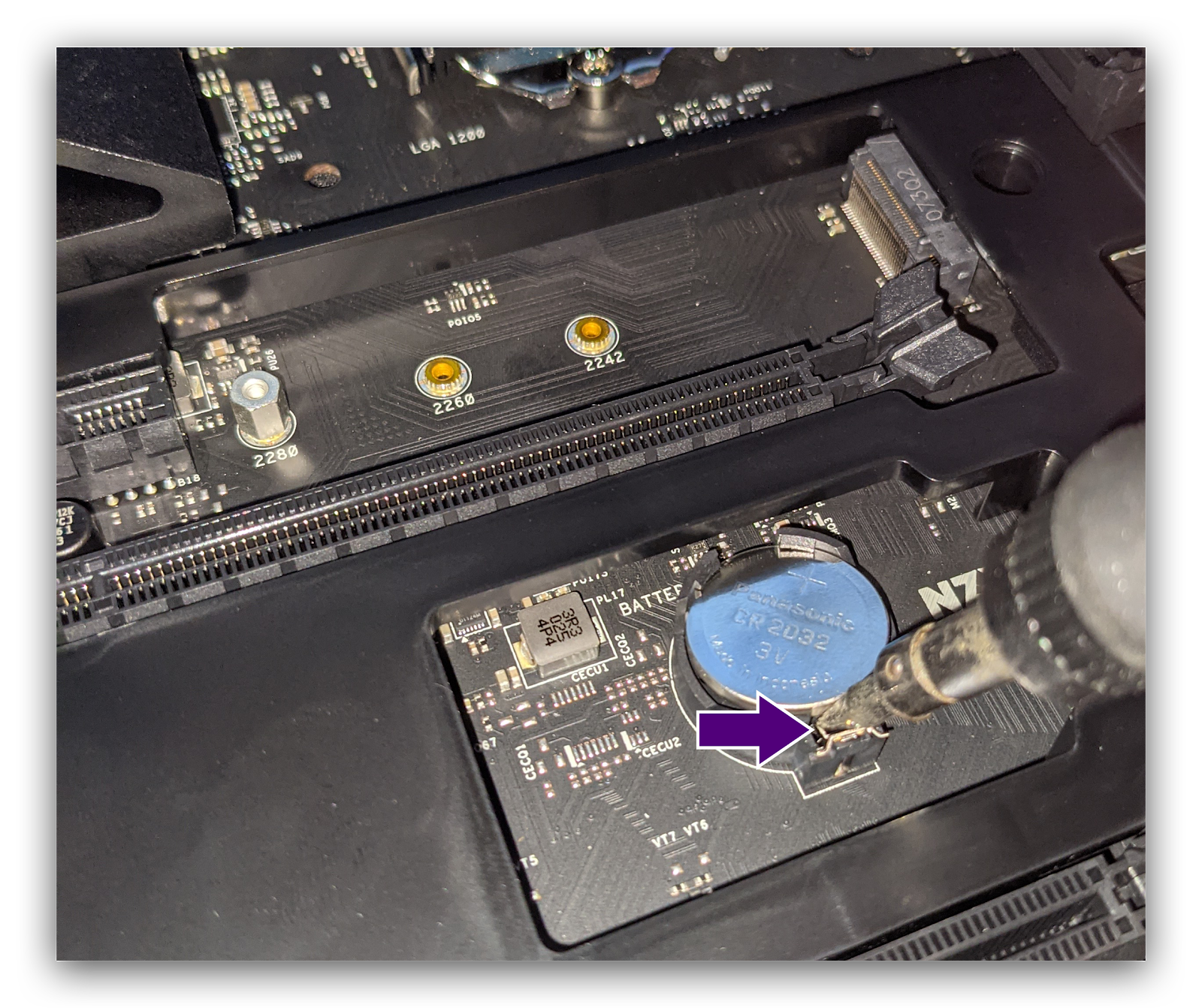

Om de batterij te verwijderen, druk je de veergrendel naar buiten vanuit het midden van de socket met behulp van je wrikgereedschap of schroevendraaier.

Om de batterij te vervangen, plaats je de batterij schuin onder de rand van de socket en druk je deze naar beneden totdat de batterij vastklikt.  Volg de stappen in omgekeerde volgorde om de metalen platen terug te plaatsen.
