Of het nu een nieuwe RGB-waterblok is voor je aangepaste koelingslus, of een accentstrip om je systeem wat extra uitstraling te geven, je moet mogelijk een 5V Addressable RGB (ARGB) of 12V RGB-verbinding met je pc gebruiken.
In tegenstelling tot veel NZXT-producten die gebruikmaken van een 4-pins NZXT RGB- of 8-pins NZXT RGB+PWM-header die automatisch worden gedetecteerd en geconfigureerd zodra ze zijn aangesloten, vereisen producten die 5V ARGB gebruiken wat extra instellingen voordat ze verschijnen in de NZXT CAM software voor je moederbord.
| 12V RGB vs. 5V ARGB vs. NZXT RGB |
|

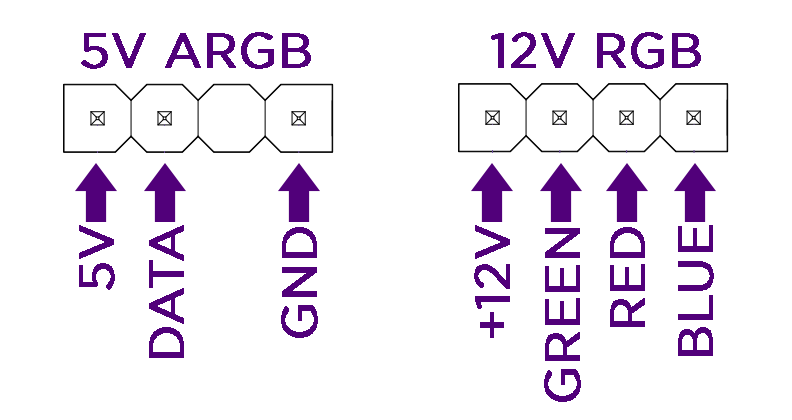

De meest voorkomende soorten RGB-producten die je zult vinden zijn 5V ARGB en 12V RGB, waarbij het belangrijkste verschil tussen beide, naast hun invoerspanning, is dat 5V ARGB een Digitaal RGB-standaard is, terwijl 12V RGB een Analoog RGB-standaard is. Digitale RGB-producten kunnen per LED worden aangestuurd, waardoor animaties en kleurverlopen binnen één enkel apparaat mogelijk zijn. Analoog RGB-producten staan over het algemeen geen geavanceerde animaties of kleurverlopen toe en zijn beperkt tot één enkele kleur over de gehele header. NZXT RGB is een propriëtaire RGB-methode gebaseerd op 5V ARGB die een extra synchronisatiepin toevoegt waarmee CAM verbonden apparaten kan identificeren en configureren. |
5V ARGB- en 12V RGB-apparaten aansluiten.

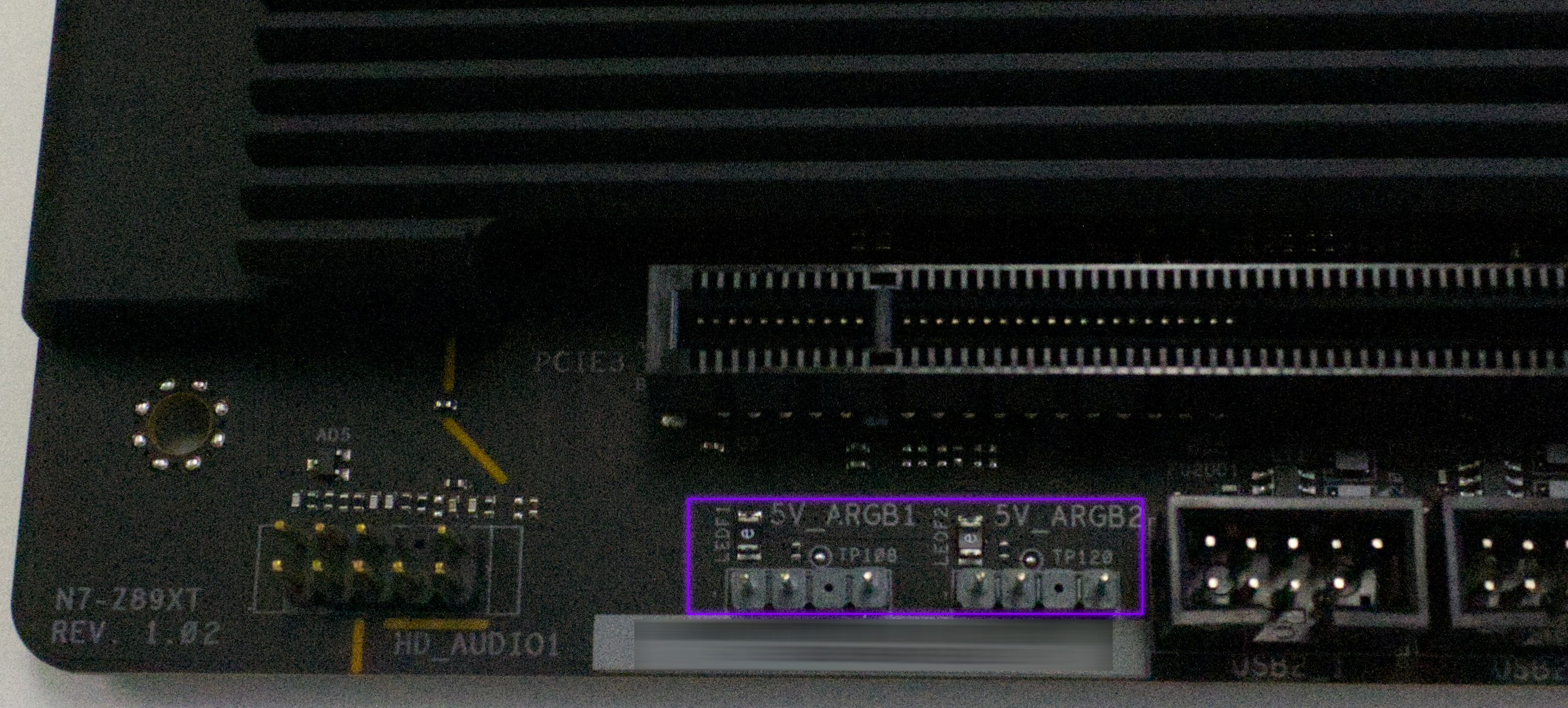

Afhankelijk van je moederbord kun je 5V ARGB- en 12V RGB-apparaten aansluiten op de juiste connectoren. Niet alle moederborden beschikken over beide connectoren, dus het wordt aanbevolen om de gebruikershandleiding van je moederbord te raadplegen voordat je RGB-apparaten voor je systeem kiest.
Elke header ondersteunt slechts een bepaald aantal LEDs. Raadpleeg voor meer informatie de specificatiepagina of gebruikershandleiding van het moederbord.
| Kan ik 12V RGB aansluiten op 5V ARGB-headers? |
|
Sluit geen 12V RGB-apparaten aan op 5V ARGB-headers of andersom. Onjuist aansluiten van RGB-apparaten op de verkeerde header kan leiden tot permanente schade aan het apparaat en/of je pc. |
5V ARGB- en 12V RGB-apparaten instellen in CAM

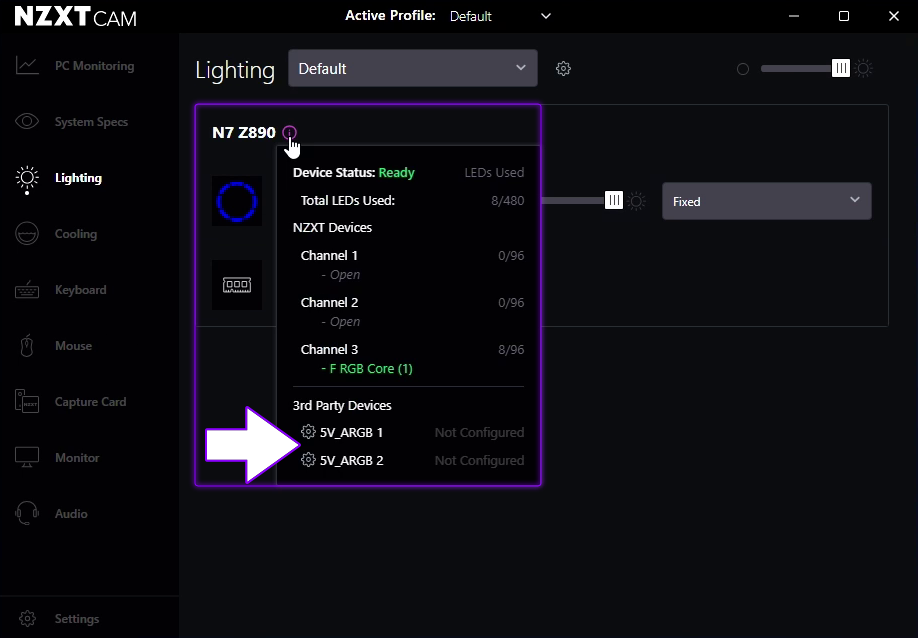

Met je apparaat(en) aangesloten, moet je de CAM-software configureren om correct te communiceren met het apparaat. Open hiervoor het tabblad Verlichting in de CAM-software en klik op het 🛈-pictogram naast de naam van het moederbord. Klik met het instellingenpaneel geopend op het ⚙-pictogram naast de juiste header(s).

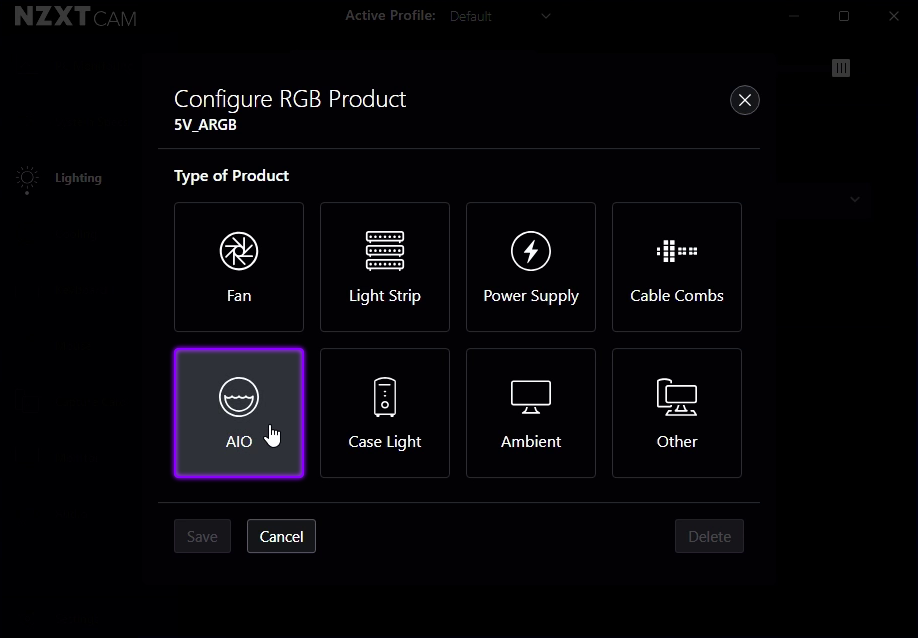

Selecteer een apparaattype voor het label, dit moet zo dicht mogelijk overeenkomen met het gebruikte apparaat om het gemakkelijk te identificeren. Als je een 12V RGB apparaat configureert, klik dan op Opslaan en het apparaat is klaar voor gebruik.

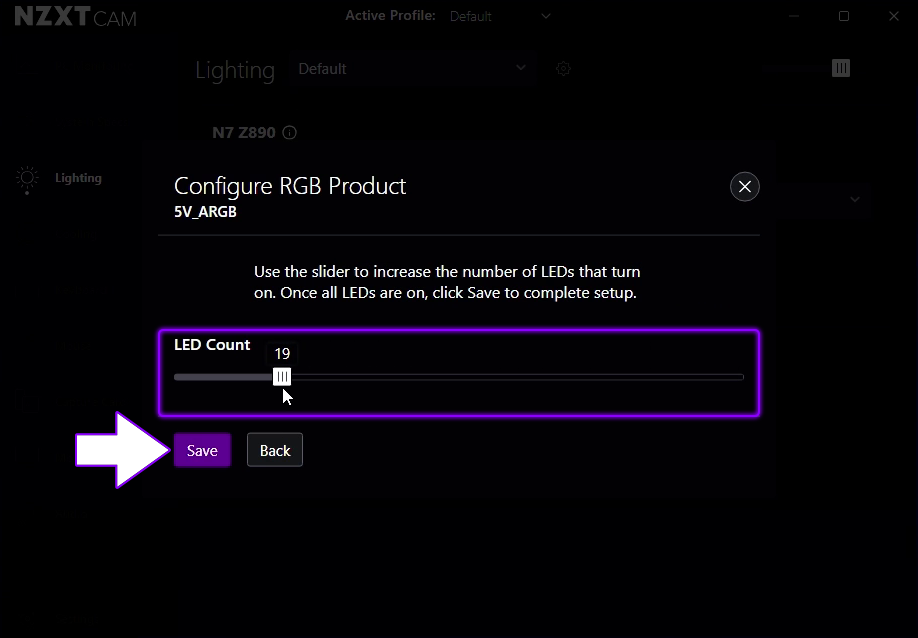

Als je een 5V ARGB apparaat configureert, moet je handmatig het aantal LEDs over het aangesloten apparaat/de aangesloten apparaten instellen. De meeste NZXT-moederborden ondersteunen maximaal 40 of 80 LEDs. Raadpleeg voor meer informatie de gebruikershandleidingen van je moederbord en RGB-apparaat. Nadat je het aantal LEDs hebt ingesteld, klik je op Opslaan en het apparaat is klaar voor gebruik.

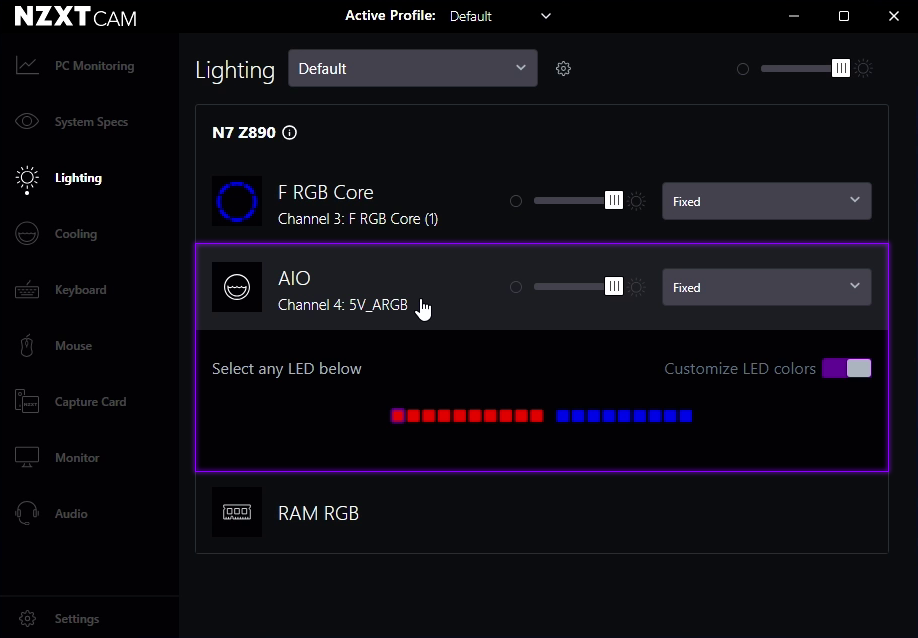

Klik op het nieuw gemaakte paneel voor je apparaat om de instellingen uit te vouwen. Hier kun je de individuele LEDs aanpassen door de schakelaar LED-kleuren aanpassen in te schakelen bij bepaalde effecten, of animaties configureren voor andere effecten. Je kunt ook de naam van het apparaat wijzigen door op de naam in het paneel te klikken.
