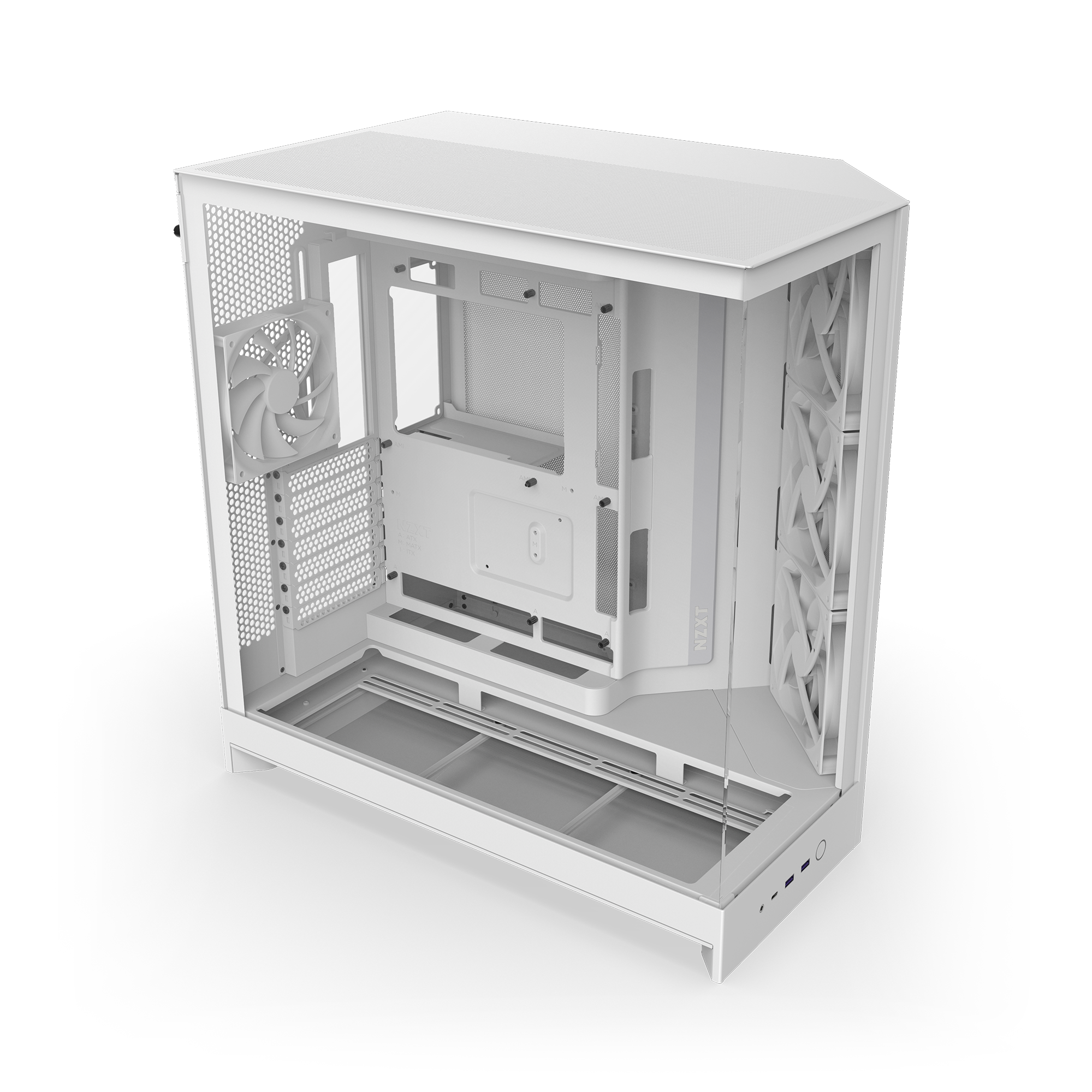

Deze handleiding behandelt het vervangen van het Front I/O module op de H9 Flow behuizing.  Voor deze vervanging heeft u het volgende nodig:

• Een vervangend Top I/O Module (ook wel USB Module genoemd)
• Een Phillips #1 Schroevendraaier
• (Aanbevolen) Een magnetische onderdelenbak of organizer
  • Als alternatief kunt u de magneten gebruiken die zich op het verwijderbare stoffilter bevinden.

De behuizing voorbereiden

Om het Front I/O Module te vervangen, moet u de volgende panelen van de behuizing verwijderen:

• Bovenpaneel
• Voorste Mesh Paneel
• Voorste Gehard Glas Paneel
• Zijpaneel van Gehard Glas
• Zijpaneel van Metaal

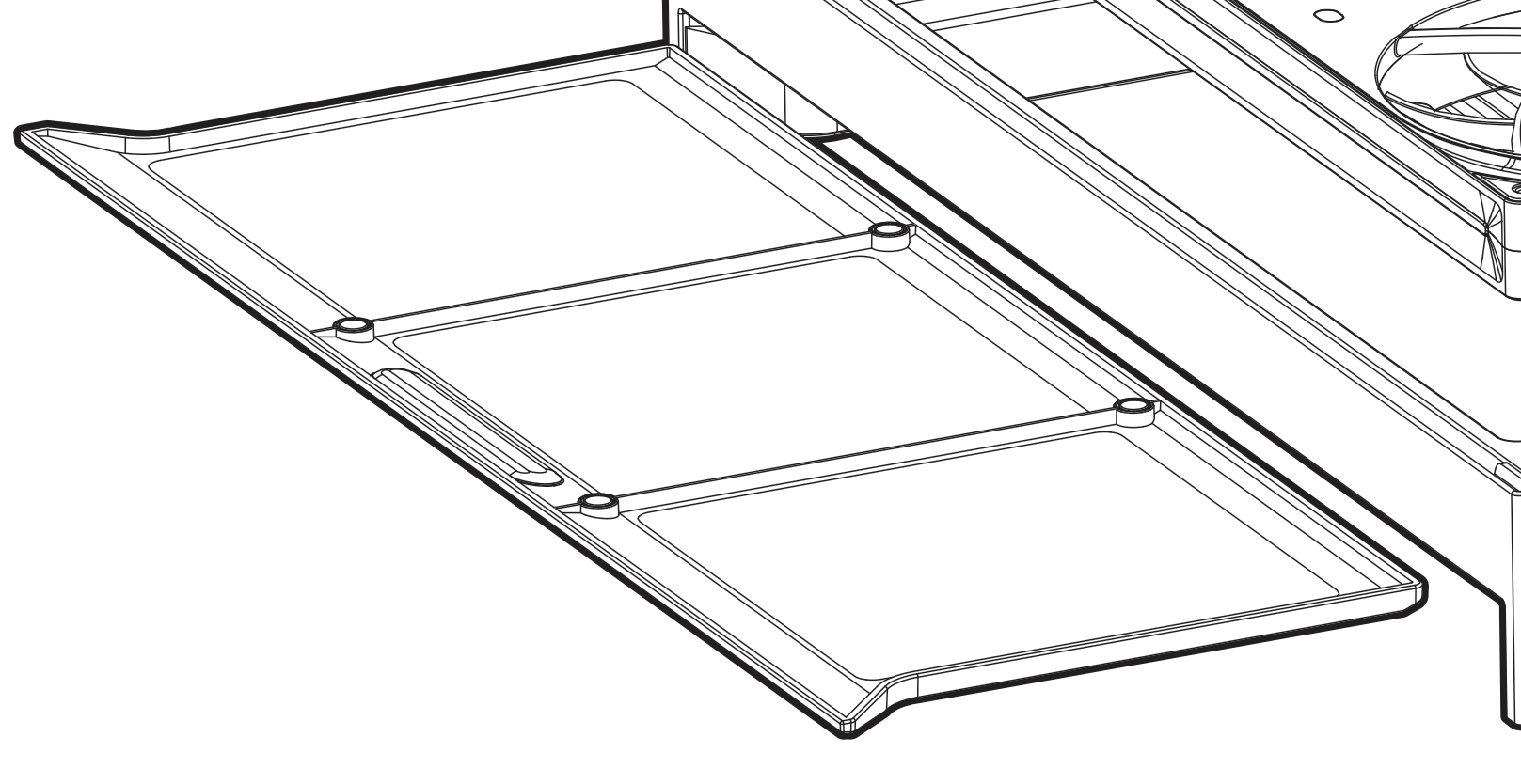

Naast deze panelen moet u ook de ventilatorbeugel, het verwijderbare vloerbedekking en het stoffilter verwijderen.  Het stoffilter kan worden verwijderd via de opening aan de onderkant van de behuizing.

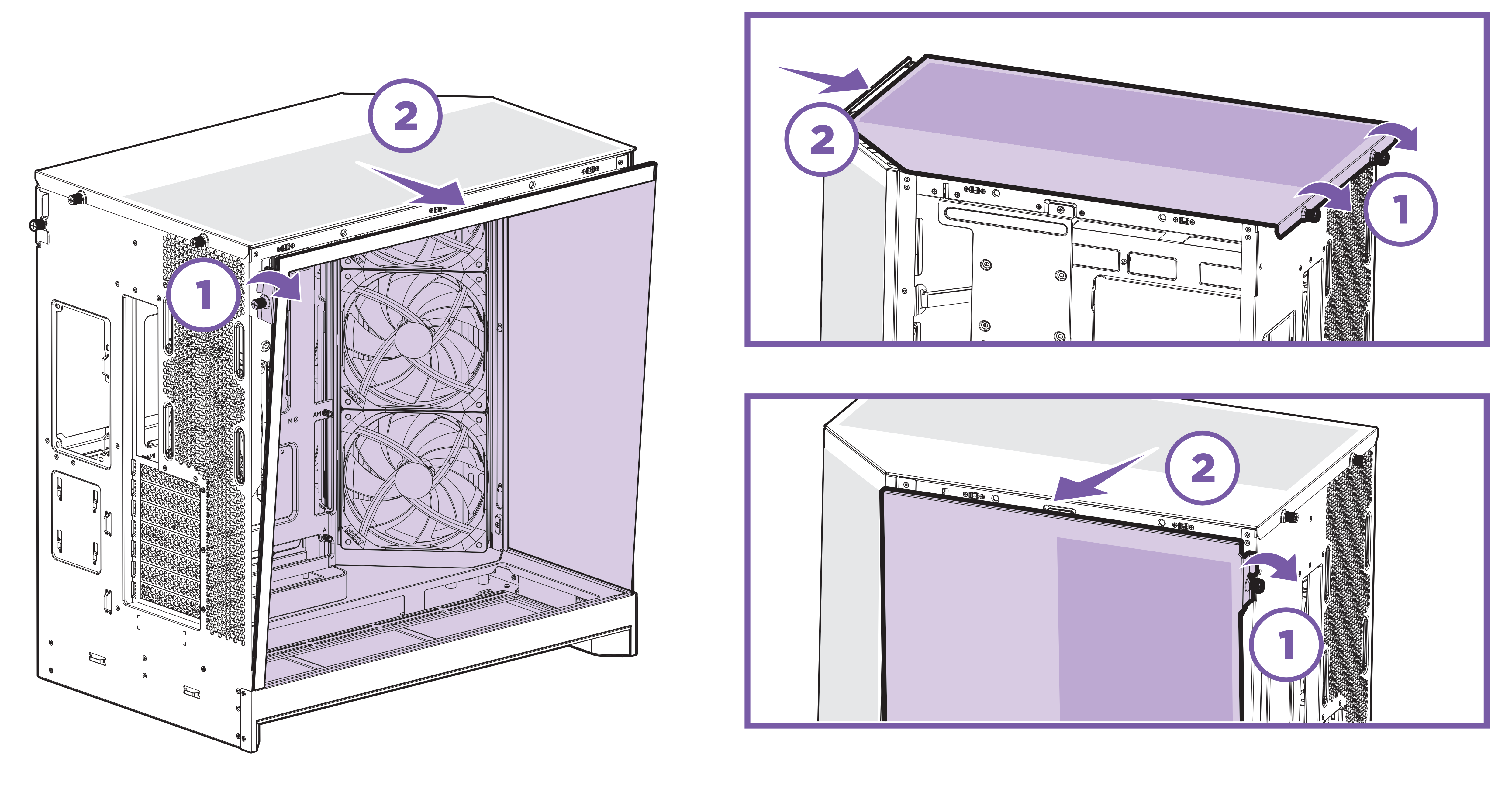

Om de panelen te verwijderen, begint u met het losdraaien van de vergrendelingsschroeven (1).  Dit zijn vaste schroeven en blijven aan de panelen zitten nadat ze zijn verwijderd.  Zodra de schroeven zijn ontgrendeld, kunt u de panelen verwijderen door het volgende te doen:

• Zijpaneel van Gehard Glas & Zijpaneel van Metaal - Gebruik de lip met de vergrendelingsschroef en trek het paneel van bovenaf weg van de behuizing om de kogelscharnieren los te maken.  Zodra ze zijn losgemaakt, tilt u het paneel uit de opening aan de onderkant.
• Bovenpaneel - Schuif het paneel naar achteren van de behuizing en til het paneel vervolgens op.

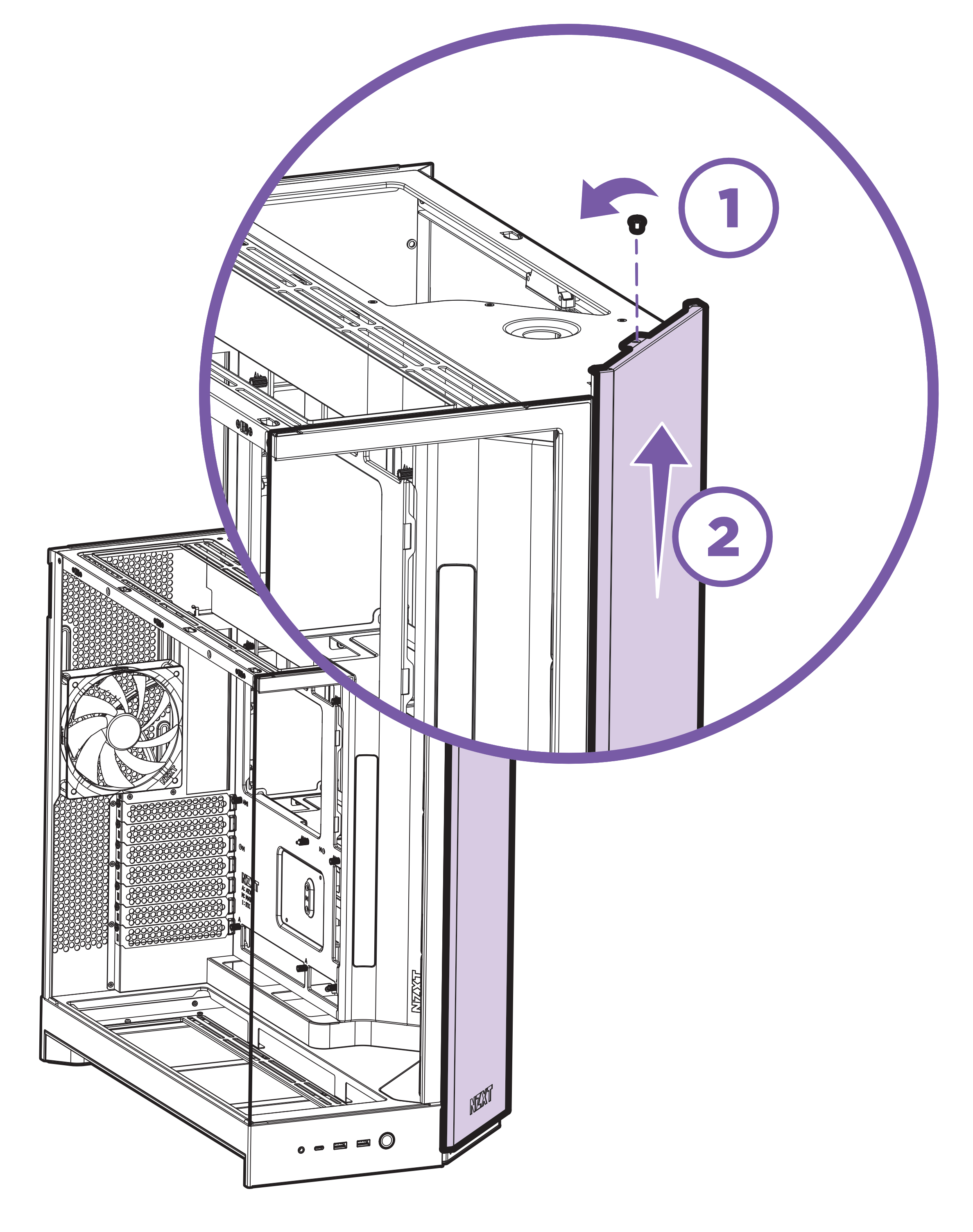

Met de panelen verwijderd, is het aanbevolen om het Voorste Mesh Paneel en de Ventilatorbeugel te verwijderen.  Gebruik uw Phillips #1 om de vergrendelingsschroef aan de bovenkant van het paneel te verwijderen.  Met de schroef verwijderd, tilt u het paneel omhoog en weg van de behuizing.

Let op: dit is geen vaste schroef, dus het wordt aanbevolen om deze in een onderdelenbak te plaatsen of de schroef opnieuw vast te zetten nadat het paneel is verwijderd.

Met het metalen zijpaneel verwijderd, draait u de twee vaste schroeven bovenaan de ventilatorbeugel los en kantelt u de beugel weg van de behuizing totdat u deze kunt optillen.  Trek niet krachtig aan de ventilatoren, omdat hun draden mogelijk nog in de behuizing zijn aangesloten.  Leg de beugel naast de behuizing.

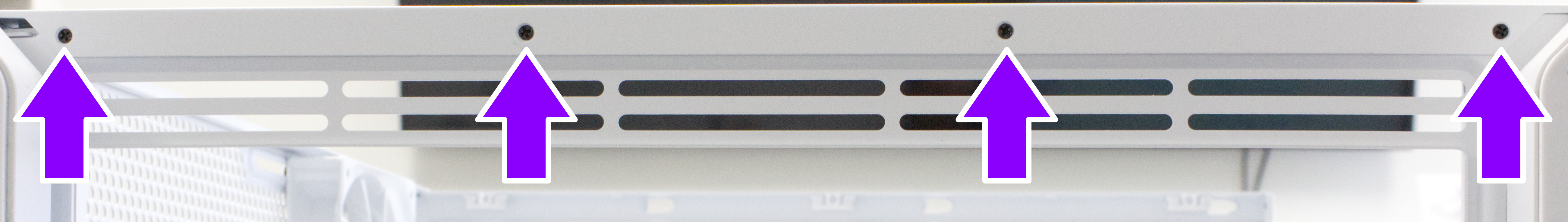

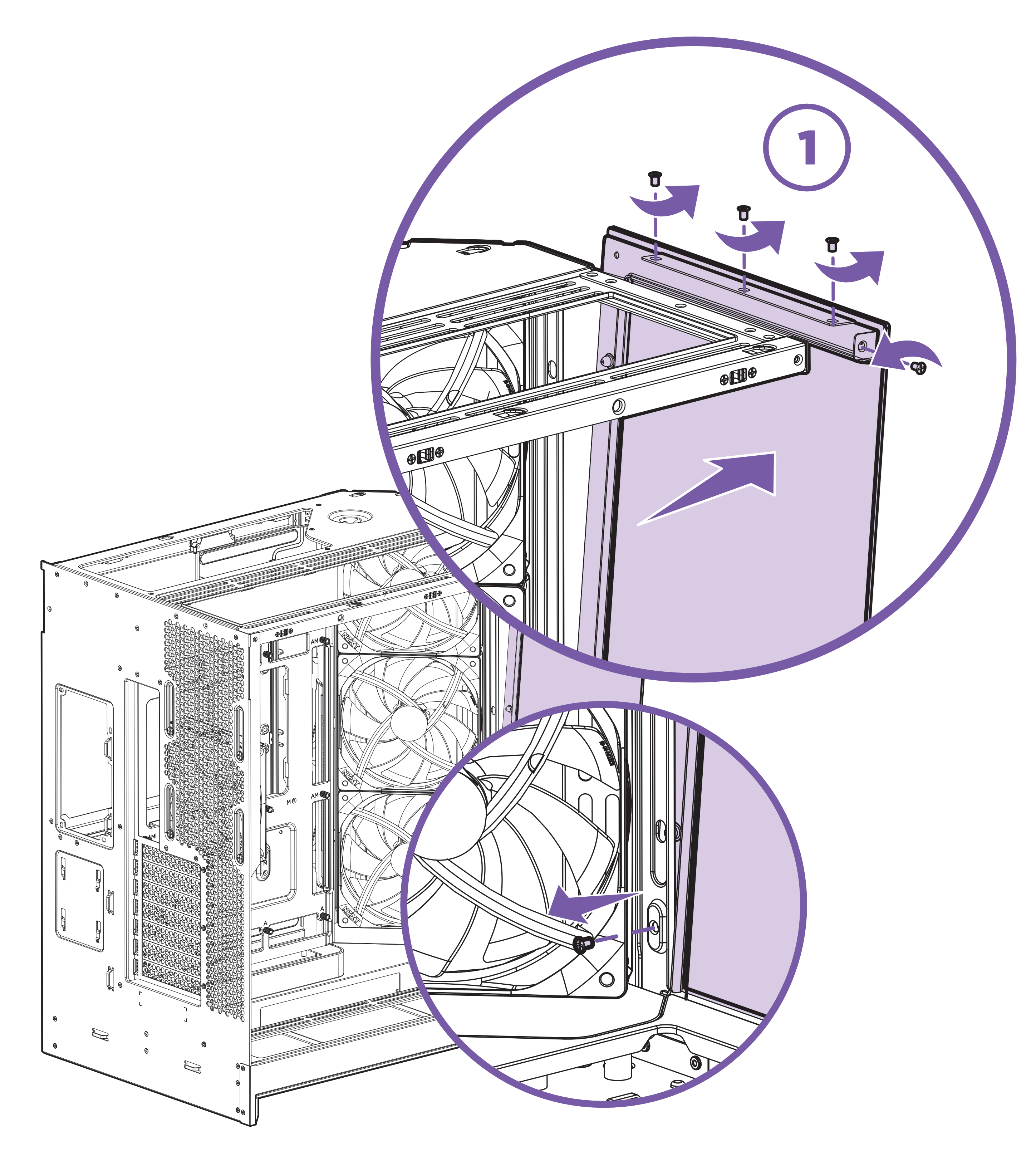

Tot slot kunnen we het Voorste Glas Paneel verwijderen.  Begin hiermee door de binnenste schroef te verwijderen die in de afbeelding hieronder wordt getoond.  Met de binnenste schroef verwijderd, verwijdert u de vier schroeven aan de bovenkant van het paneel.  Met alle schroeven verwijderd, kantelt u het paneel weg van de bovenkant van de behuizing en tilt u het uit de opening eronder.

Let op: dit zijn geen vaste schroeven, dus het wordt aanbevolen om ze in een onderdelenbak of organizer te plaatsen.  Al deze schroeven zijn gelijk en kunnen worden gemarkeerd als korte schroeven.

Met de panelen verwijderd, verwijdert u de Verwijderbare Vloerbedekking door deze uit het blootgestelde gat te tillen.  Het wordt dan aanbevolen om de ventilatorbeugel op dit punt opnieuw te bevestigen en deze tijdelijk vast te zetten met een (1) van de vaste schroeven.

Het onderste frame verwijderen

Om toegang te krijgen tot het Front I/O Module, moet u het onderste frame van de behuizing verwijderen.  Dit frame is met 14 schroeven in totaal aan de behuizing bevestigd:

• 12 korte schroeven (dezelfde maat als die de voorste glasplaat vasthouden)
• 2 lange schroeven

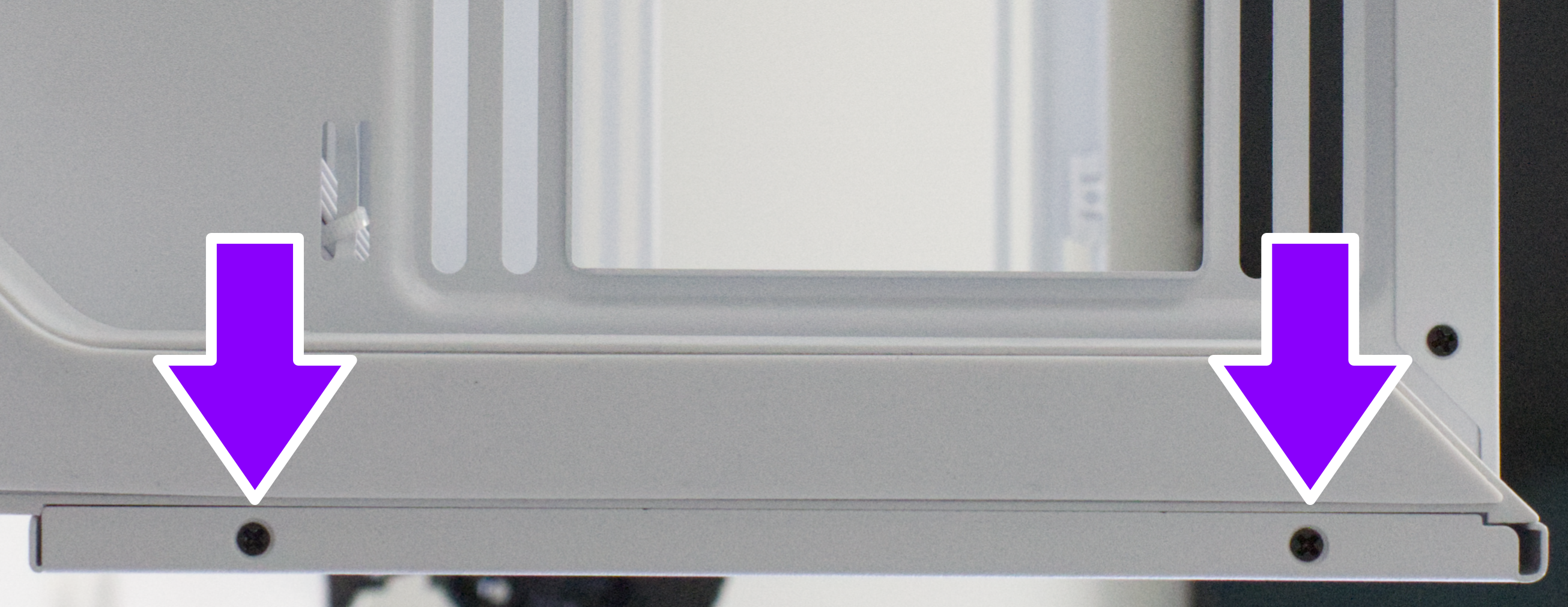

Al deze schroeven kunnen worden verwijderd met uw Phillips #1 schroevendraaier.  Het wordt sterk aanbevolen om een magnetische onderdelenbak of organizer te gebruiken tijdens deze stap.  Begin aan de onderzijde van de behuizing en verwijder de zes (6) kleine schroeven die hieronder zijn gemarkeerd:

Linkerzijde (Gehard Glas) rand.

Voorrand

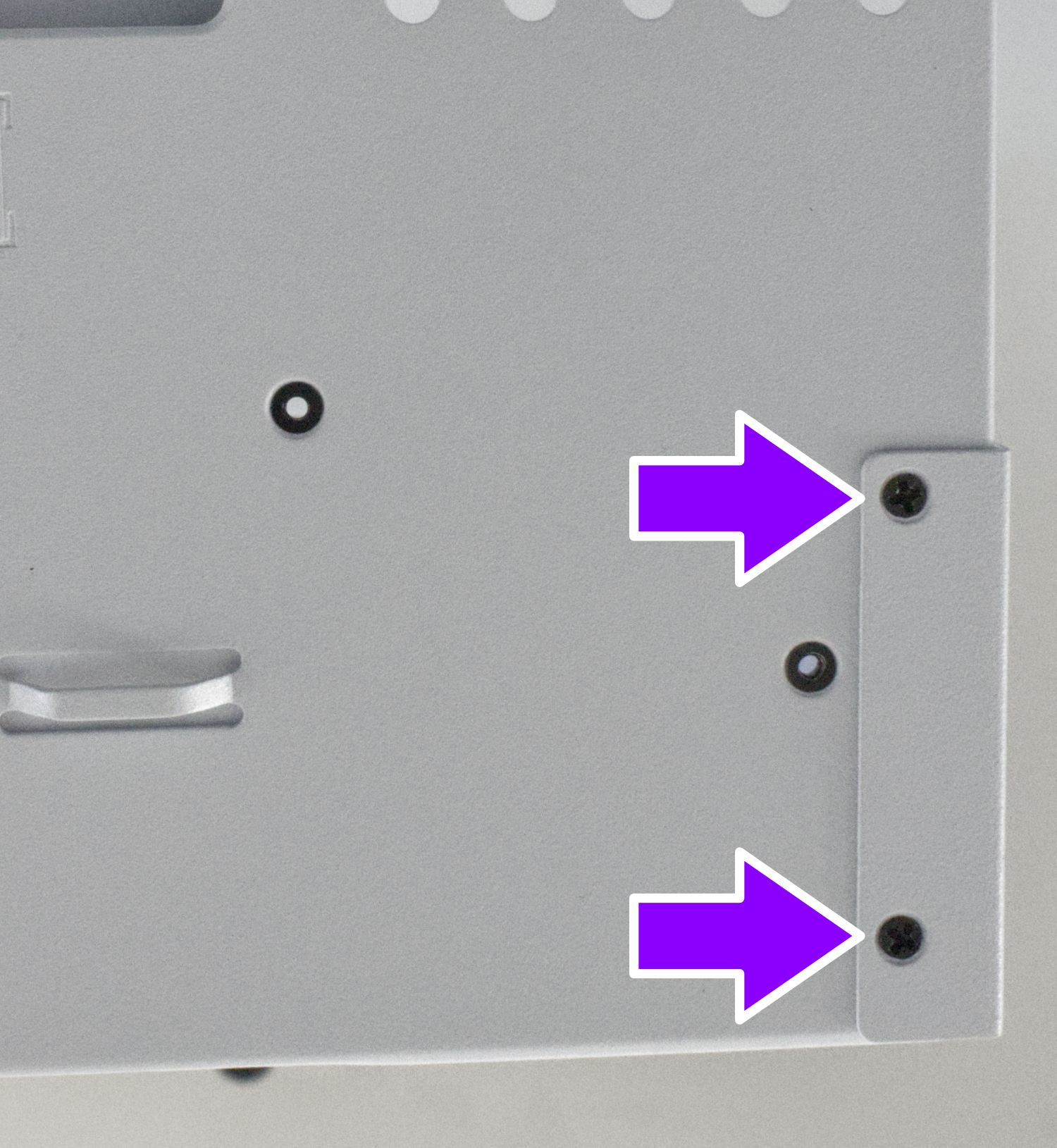

Ga naar de achterkant van de behuizing en verwijder de twee (2) korte schroeven die zich in de rechteronderhoek bevinden.

Verwijder vervolgens de vier (4) kleine schroeven die zich bevinden in de binnenranden waar het glas was bevestigd.  Er zijn er twee (2) onder de kleine glasplaat en twee (2) onder de grote glasplaat.

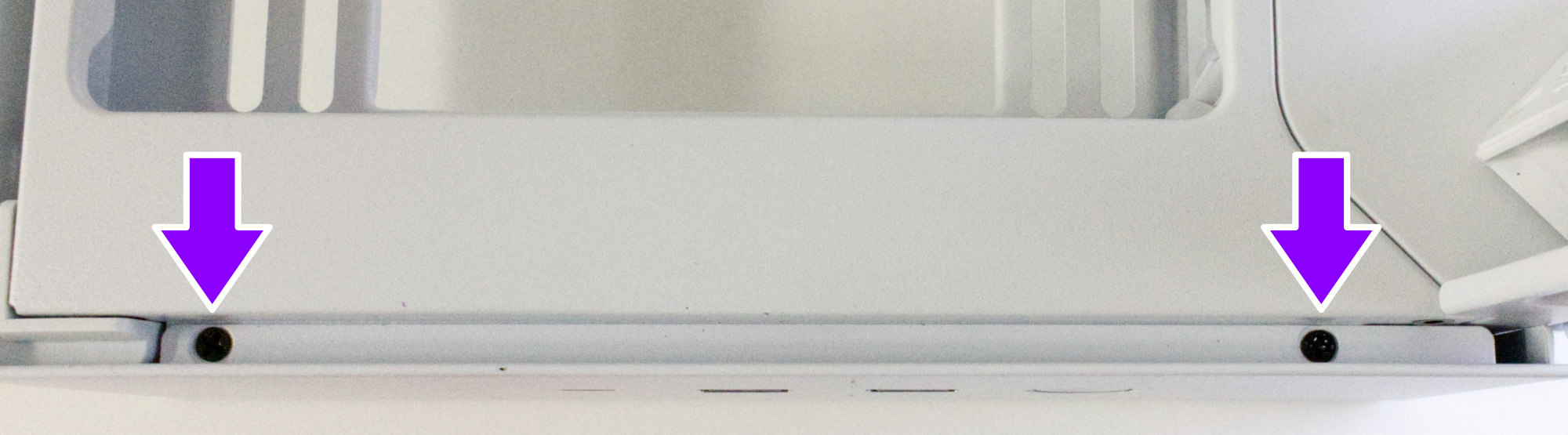

Rand van groot paneel, links.

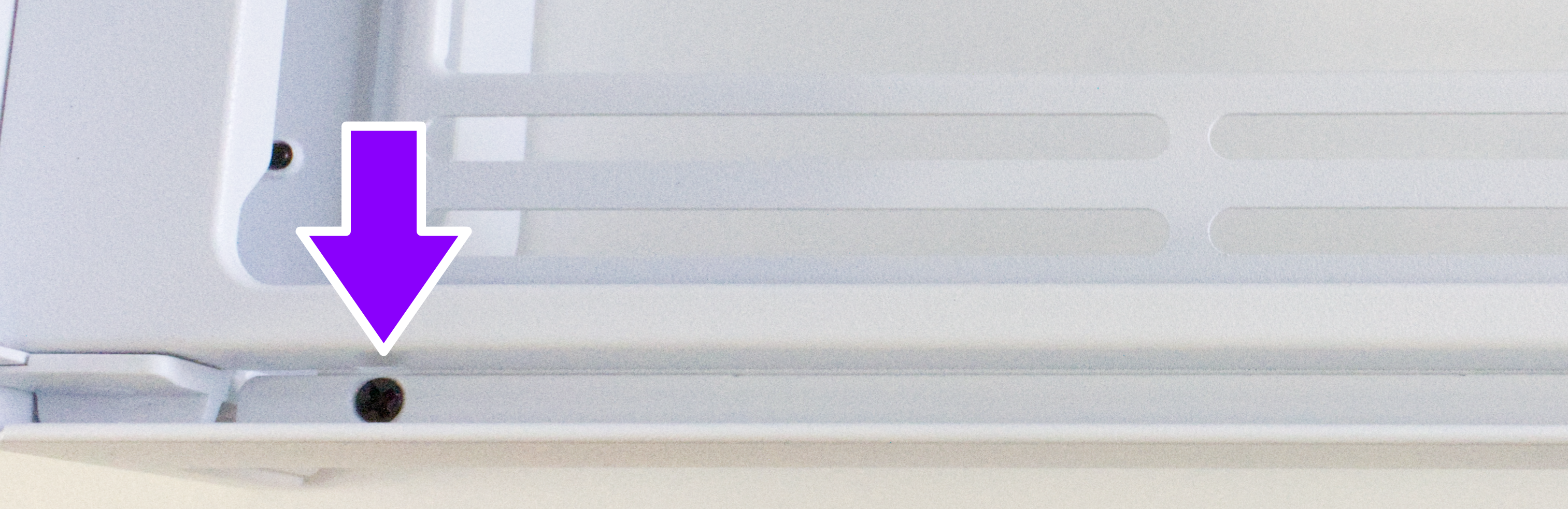

Rand van groot paneel, rechts

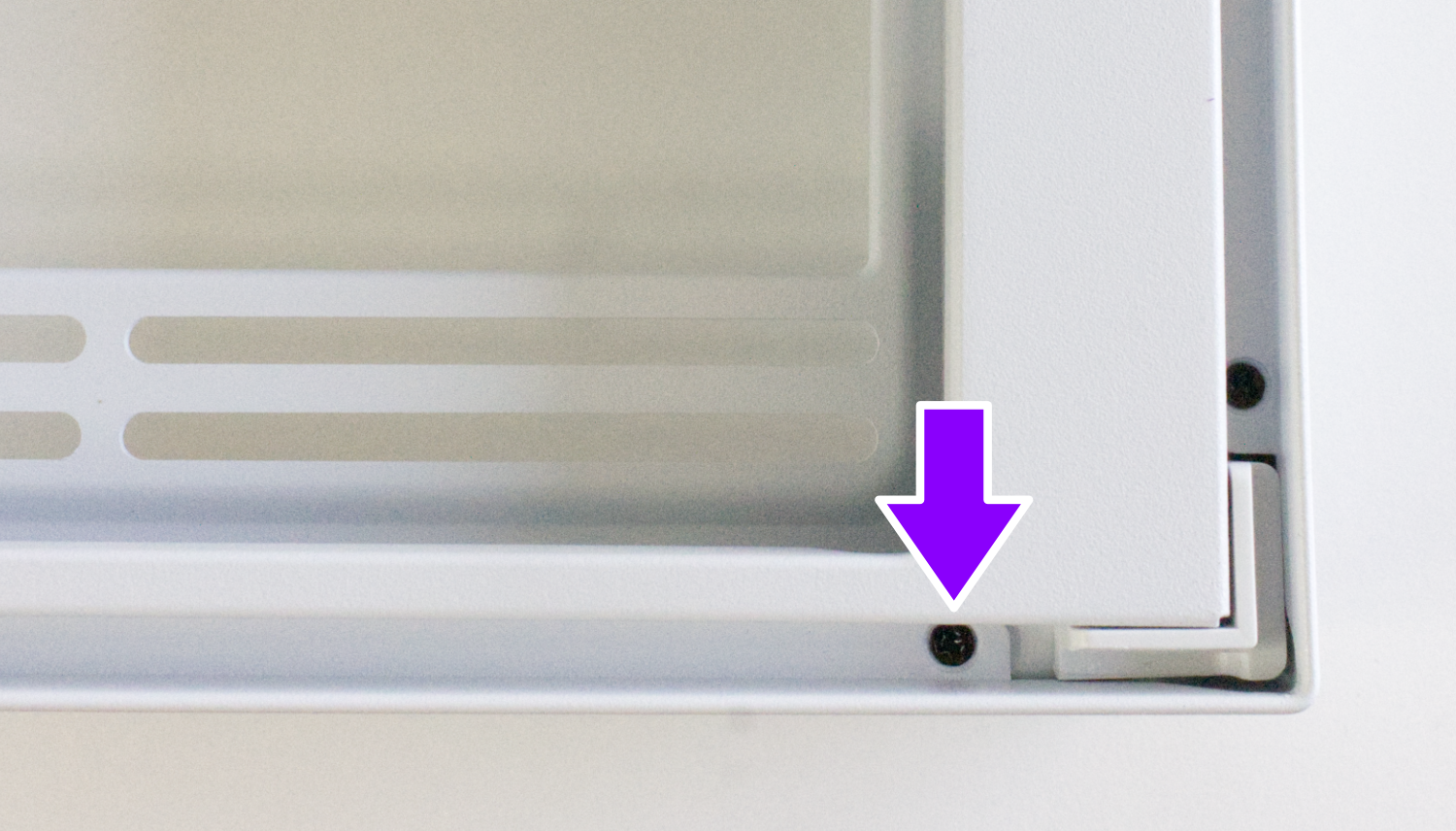

Rand van klein paneel

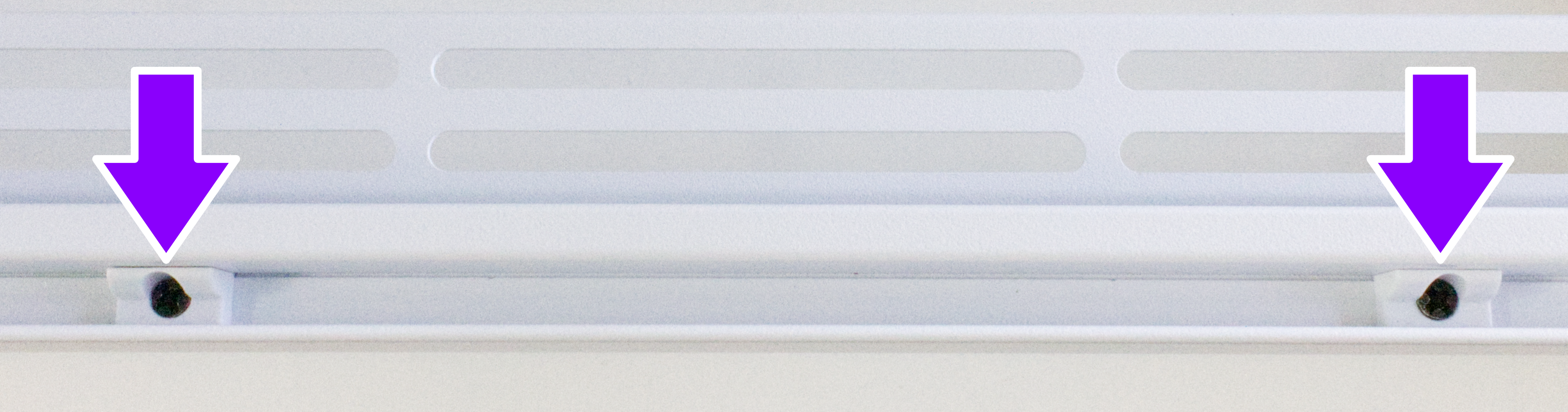

Verwijder de twee lange schroeven die de plastic stootklemmen op hun plaats houden in het midden van de rand van het grote paneel, en verwijder vervolgens de twee plastic stootklemmen van de rand van de behuizing.  Let op:  bij het opnieuw installeren van de klemmen, zorg ervoor dat de hoge kant van de stootklemmen naar de binnenkant van de behuizing wijst, zoals hieronder getoond:

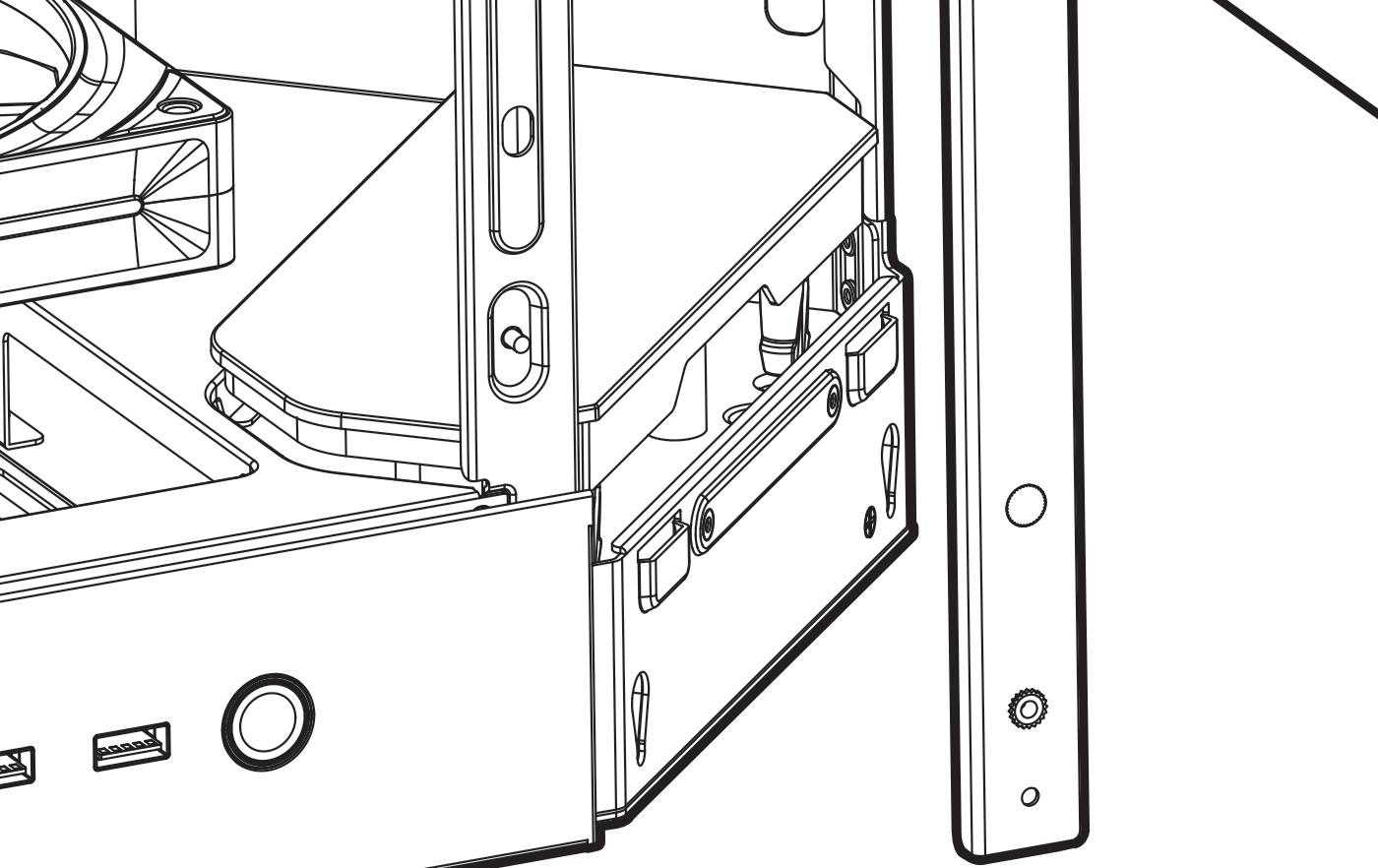

Met de schroeven verwijderd, trekt u het frame van de achterkant van de behuizing en verwijdert u het frame.

Het I/O Module verwijderen

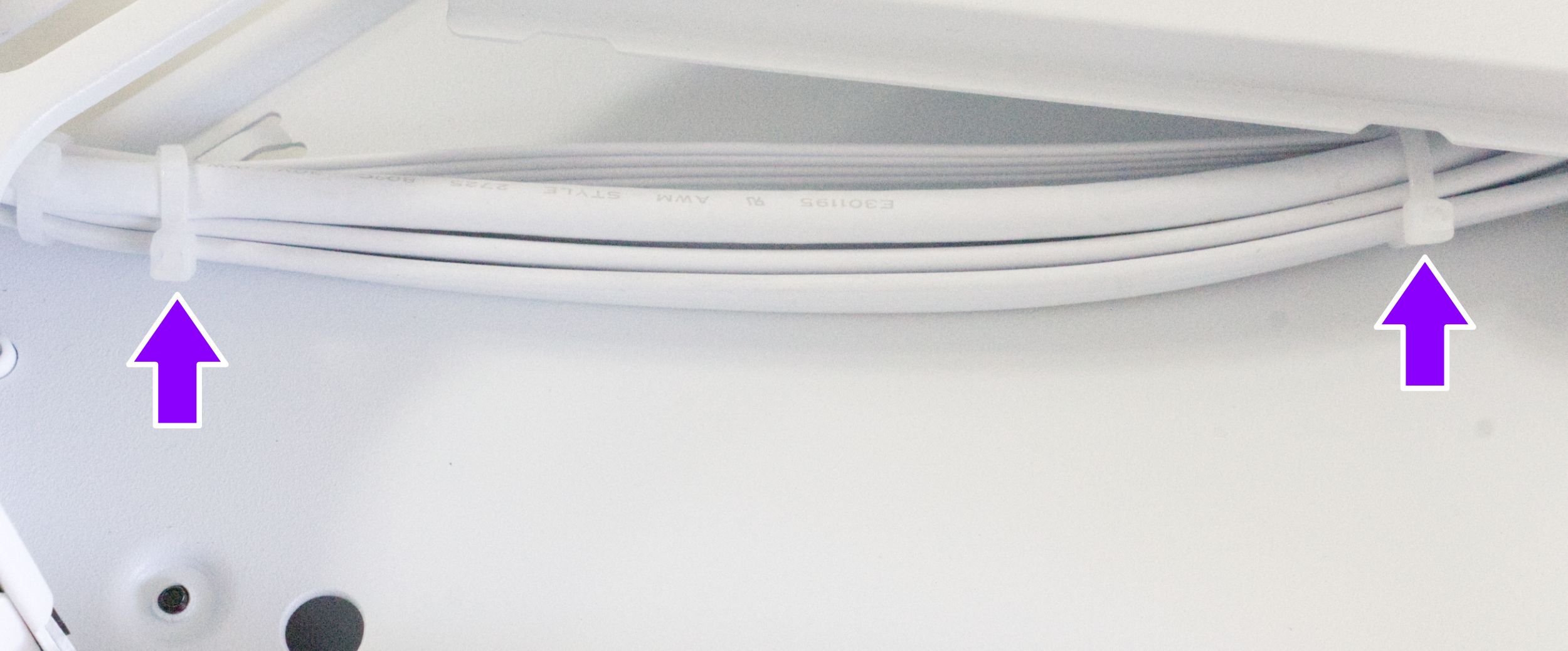

Met het onderste frame verwijderd, heeft u nu toegang tot het I/O Module.  Om het module los te maken, begint u met het doorknippen van de twee kabelbinders die de I/O kabels aan de binnenkant van de behuizing vasthouden, zoals hieronder getoond:

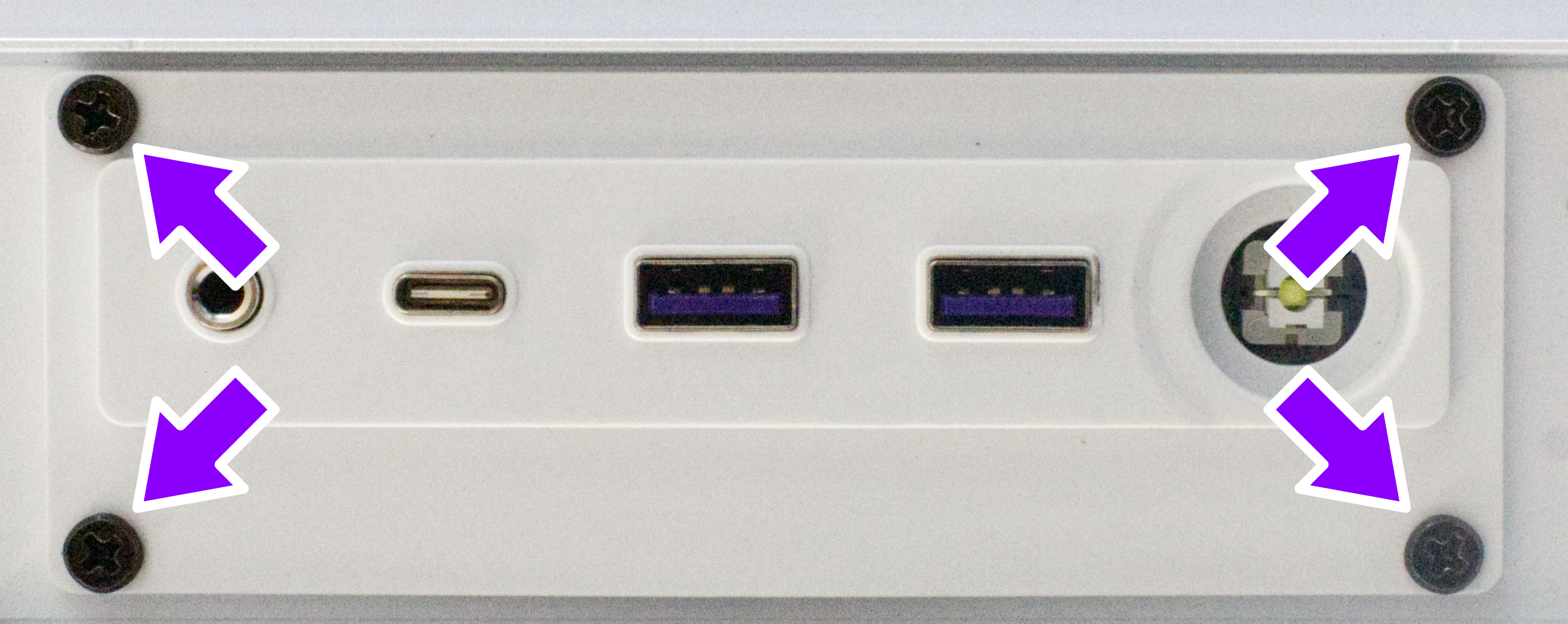

Met de kabelbinders doorgeknipt, verwijdert u de vier (4) schroeven van de voorkant van het front I/O module en trekt u het module door de voorkant van de behuizing naar buiten.

Om het vervangende Front I/O Module te installeren, volgt u deze instructies in omgekeerde volgorde.
