Deze handleiding behandelt het vervangen van de Top I/O-module op de H7 Flow-behuizing.  Voor deze vervanging heb je het volgende nodig:

• Een vervangende Top I/O Module (ook wel USB Module genoemd)
• Een Phillips #1 schroevendraaier

De behuizing voorbereiden

Om de Top I/O Module te vervangen, moet je de volgende panelen van de behuizing verwijderen:

• Bovenste mesh-paneel
• Metalen zijpaneel rechts

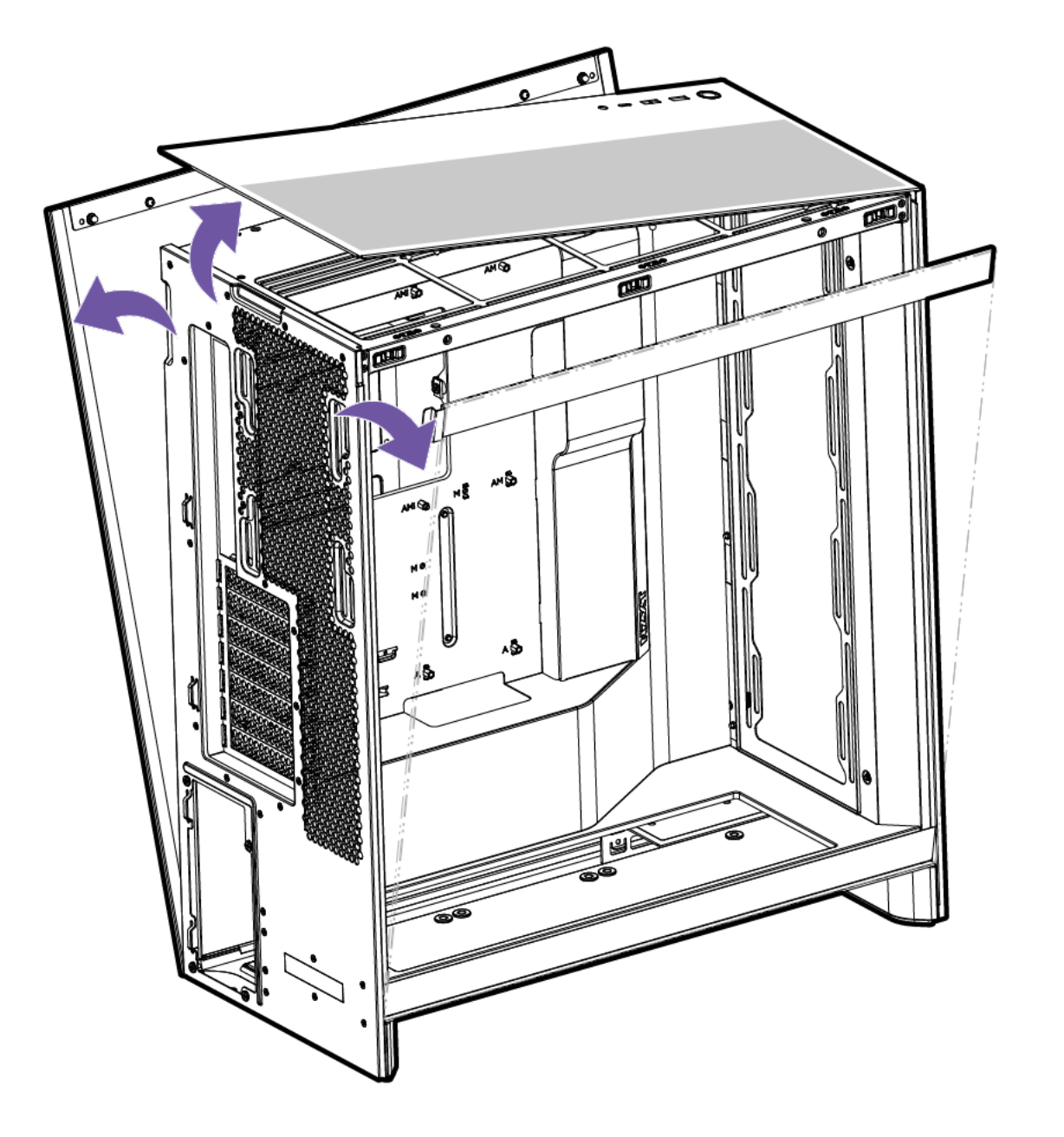

Dankzij het gereedschapsloze ontwerp van de H7 is het verwijderen van deze panelen heel eenvoudig.  Om het bovenpaneel te verwijderen, gebruik je de uitsparing aan de achterkant van de behuizing om het paneel omhoog en van de behuizing af te trekken.  Op dezelfde manier kun je ook het metalen paneel van de behuizing verwijderen.

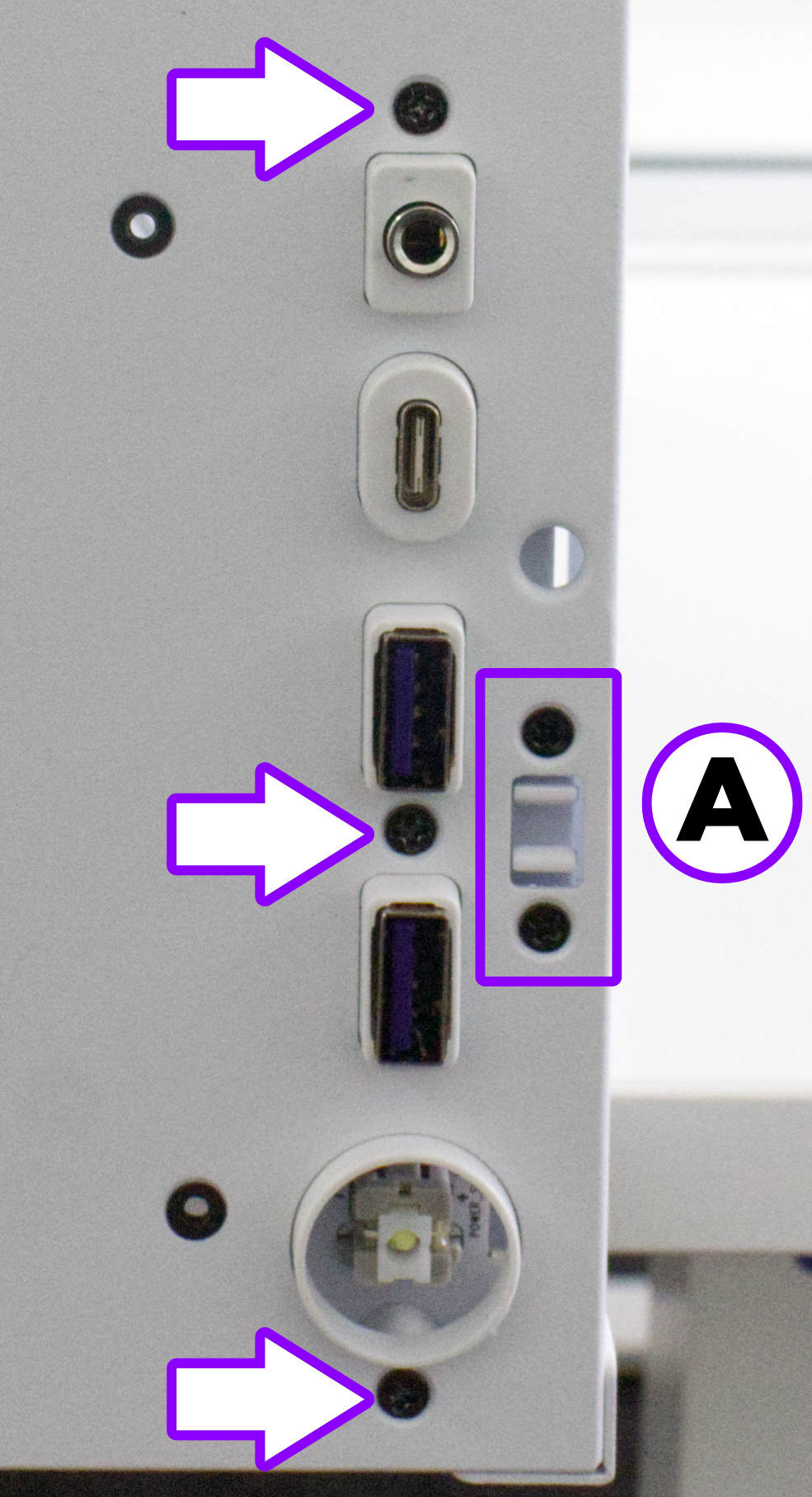

Met de panelen verwijderd, gebruik je je Phillips #1 schroevendraaier om de twee schroeven te verwijderen die de behuizingsvergrendeling op zijn plaats houden (A), en verwijder vervolgens de behuizingsvergrendeling.  Met de behuizingsvergrendeling verwijderd, draai je de 3 schroeven los die de Top I/O-module op zijn plaats houden en trek je de I/O van onderen eruit.

Om de vervangende Top I/O Module te installeren, volg je deze instructies in omgekeerde volgorde.
