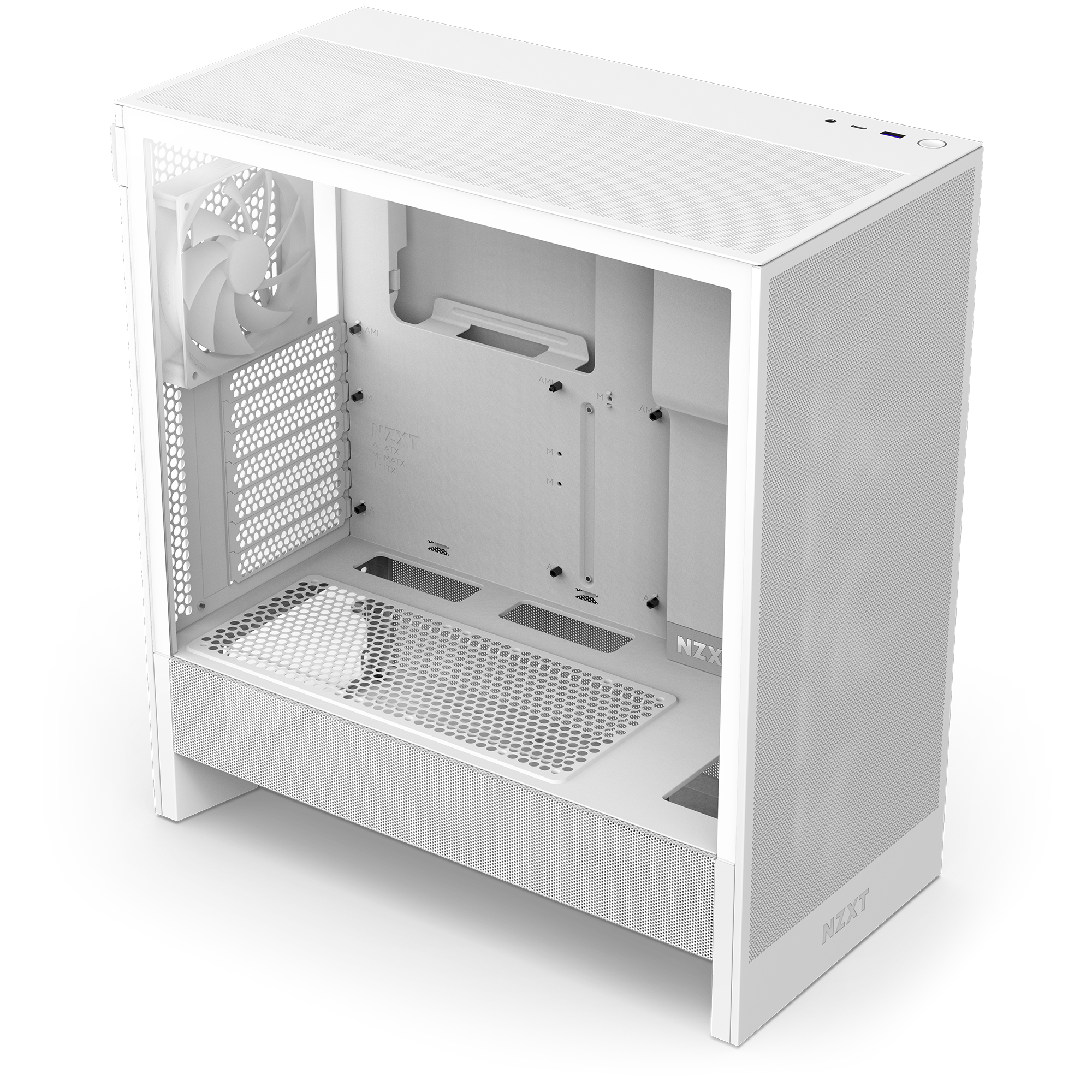

Deze handleiding behandelt het vervangen van het Top I/O-module op de H5 Flow-behuizing. Voor deze vervanging heeft u het volgende nodig:

• Een vervangend Top I/O-module (ook wel USB-module genoemd)
• Kruiskopschroevendraaier #1

De behuizing voorbereiden

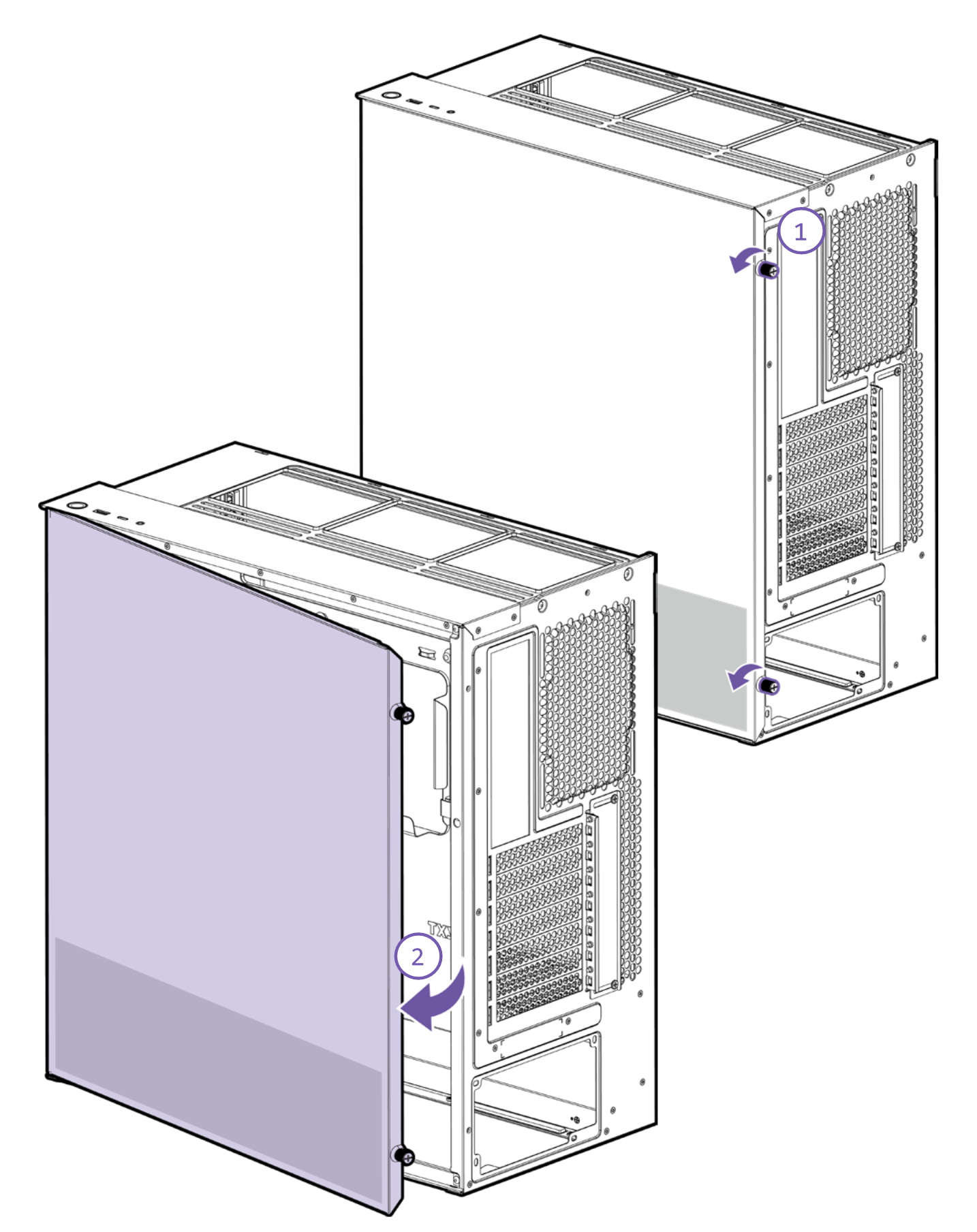

Om het Top I/O-module te vervangen, moet u het metalen zijpaneel van de behuizing verwijderen. Dit paneel wordt vastgehouden met twee vergrendelingsschroeven die vanaf de achterkant van de behuizing toegankelijk zijn, zoals hieronder weergegeven:

Zodra het metalen zijpaneel is verwijderd, heeft u eenvoudig toegang tot het Top I/O-module in de linker bovenhoek achter het moederbordpaneel.

Het I/O-module verwijderen

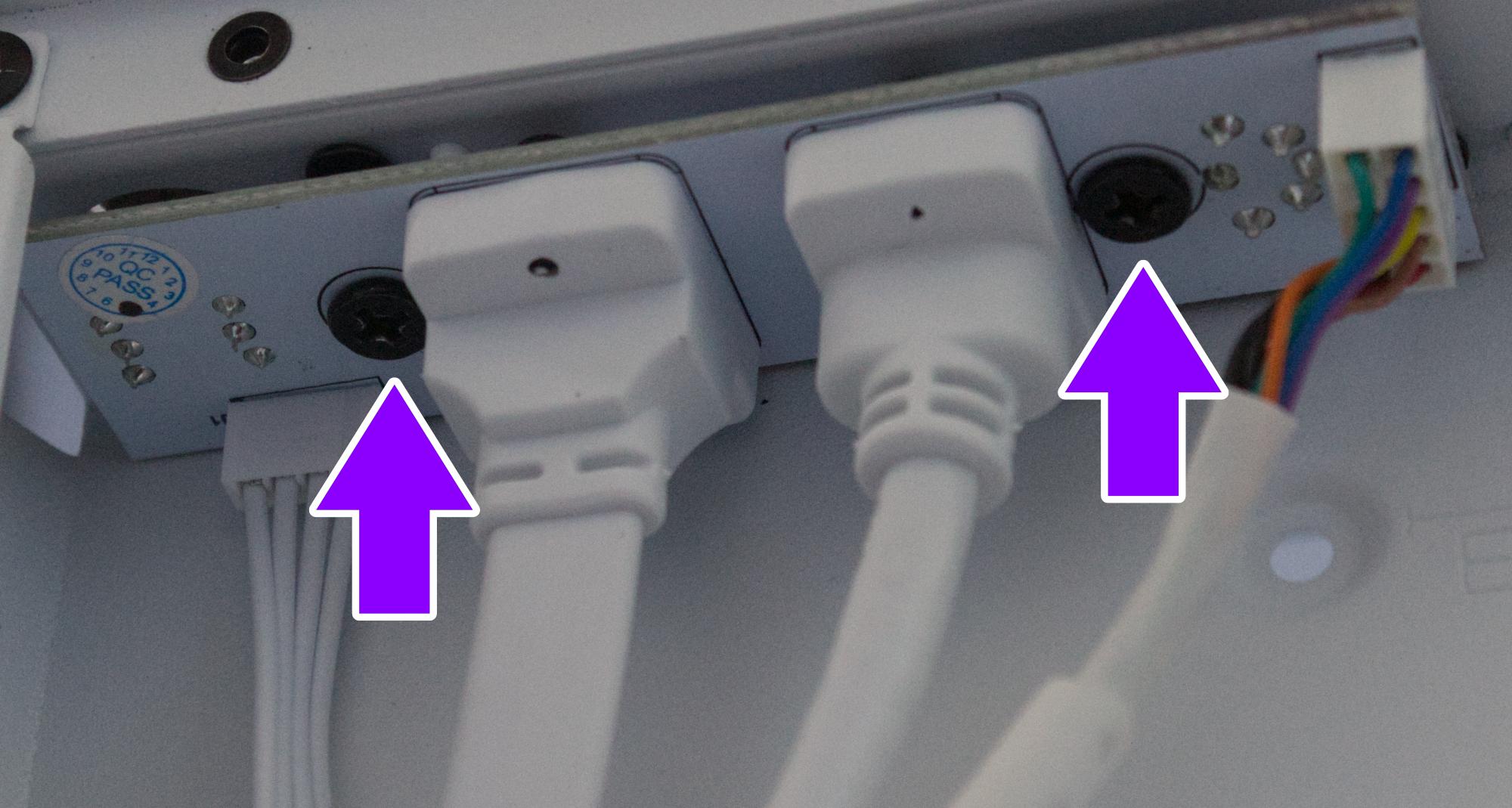

Gebruik uw kruiskopschroevendraaier #1 om de twee schroeven los te draaien waarmee het Top I/O-module is bevestigd. Zodra de schroeven verwijderd zijn, kan het paneel gemakkelijk loskomen.

Om het nieuwe Top I/O-module te installeren, volgt u deze instructies in omgekeerde volgorde.
