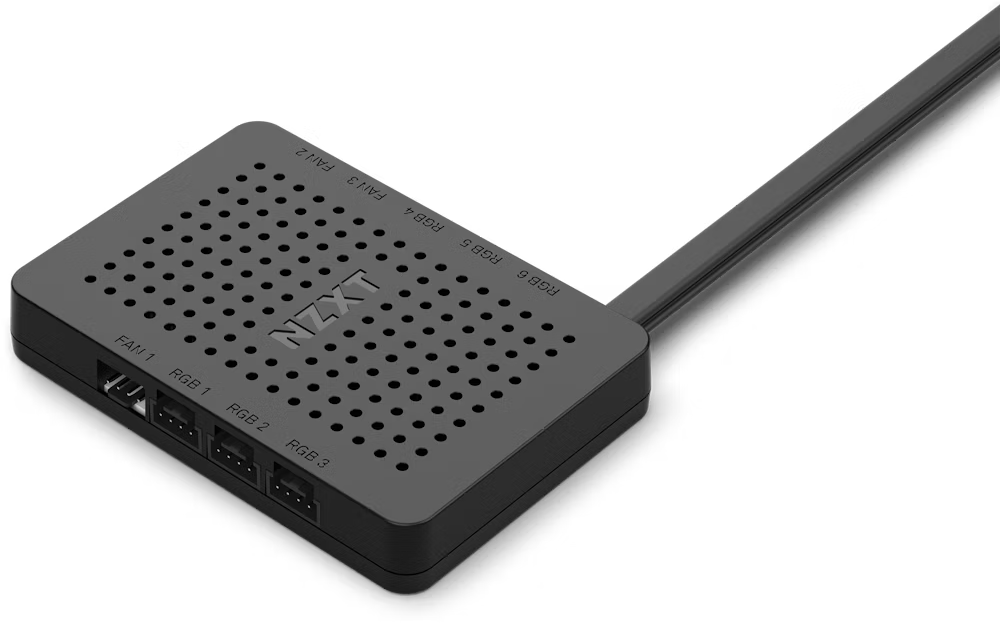

Dit artikel is een handleiding voor het instellen van je NZXT RGB & Fan Controller. Deze handleiding is van toepassing op de volgende modellen:
- RGB- en ventilatorregelaar (2022)
- RGB- en ventilatorregelaar (2019)
- Smart Device V2 (meegeleverd met hoesjes uit de i-serie)
Wat zit er in de doos?
Afhankelijk van het model van je controller bevat je RGB & Fan Controller het volgende:
Waarom bevat de RGB & Fan Controller (2022) geen magneten?
Bij de RGB & Fan Controller (2022) zijn de magneten geïntegreerd in de controllerbehuizing en hoeven ze niet handmatig te worden toegevoegd.
Wat heb ik nodig om de controller aan te sluiten?
Om je controller aan te sluiten, heb je nodig:
- Eén (1) SATA-voedingsaansluiting (voeding)
- Eén (1) USB 2.0 interne aansluiting (moederbord)
Daarnaast heb je een aantal 4-pins PWM of 3-pins DC PC-fans nodig, evenals NZXT RGB Hardware zoals onze F Series RGB Fans. Deze bevatten een 4-pins NZXT RGB-aansluiting voor aansluiting op de RGB/LED headers op de controller.
Mijn ventilatoren hebben een enkele 8-pins aansluiting in plaats van een 4-pins, hoe sluit ik deze aan?
Als je de nieuwere F-serie Single-Frame ventilatoren hebt, zie je misschien dat de ventilatoren in plaats daarvan een enkele 8-pins aansluiting hebben. Deze connector is bedoeld voor gebruik met de vernieuwde NZXT Control Hub, maar deze kan worden aangesloten op de oudere RGB & Fan Controller met behulp van de splitter die bij de ventilatoren wordt geleverd. Raadpleeg voor meer informatie de gebruikershandleiding van de ventilator.
Stap 1 - De RGB- en ventilatorregelaar vastzetten
Als je een NZXT Smart Device V2 hebt, sla dan stap 2 over.

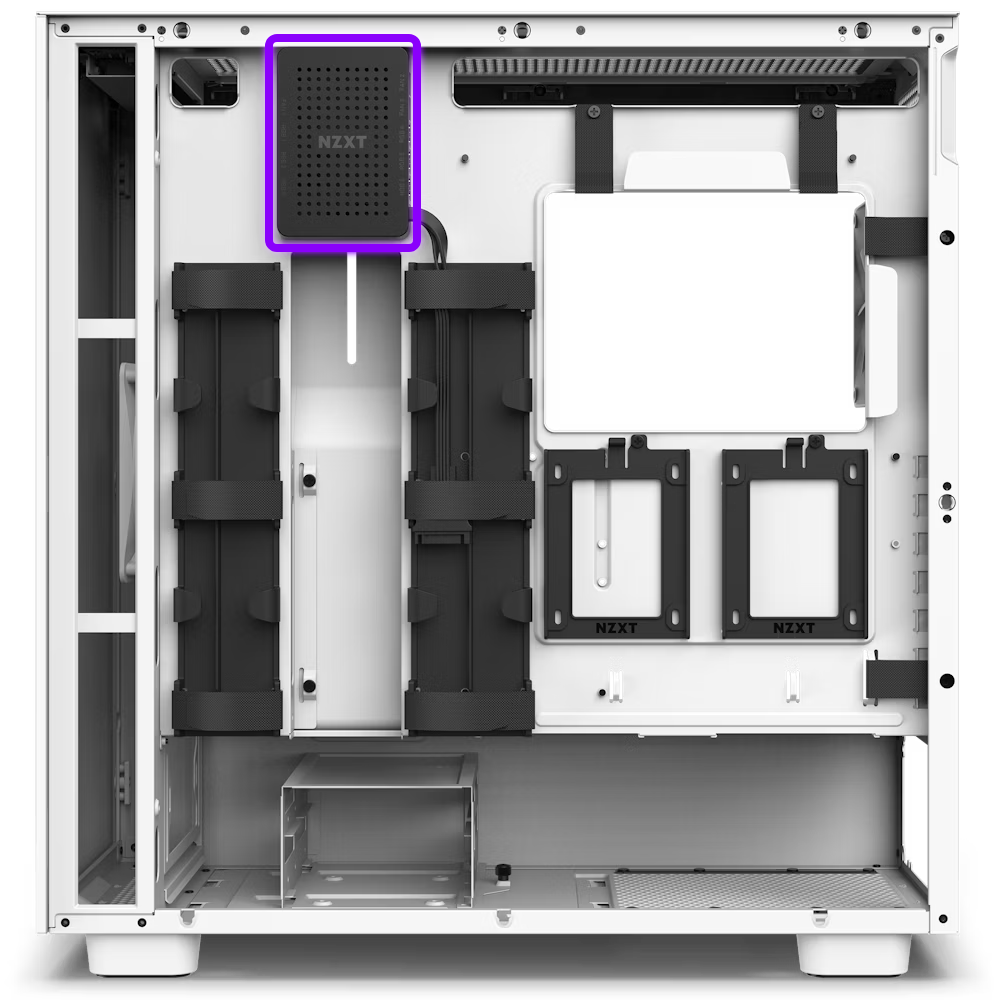

Met behulp van de magneten of 3M-klittenband die bij je controller zijn geleverd, zoek je een vrije ruimte in je kast om je controller vast te zetten. Veel NZXT kasten hebben een vlakke, vrije ruimte waar controllers geplaatst kunnen worden, zoals hieronder te zien is:
Stap 2 - De RGB- en ventilatorregelaar aansluiten op het moederbord

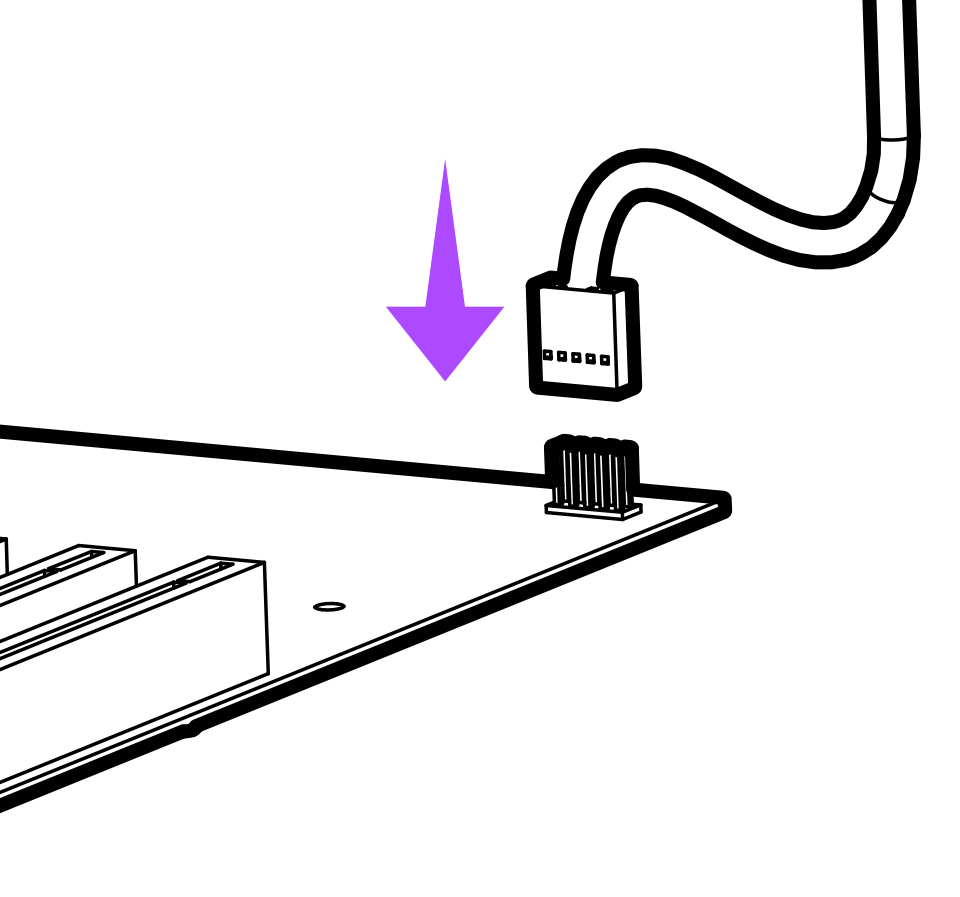

Sluit vanaf de controller de kabel met het label USB 2.0 aan op een open USB 2.0 header op je moederbord.

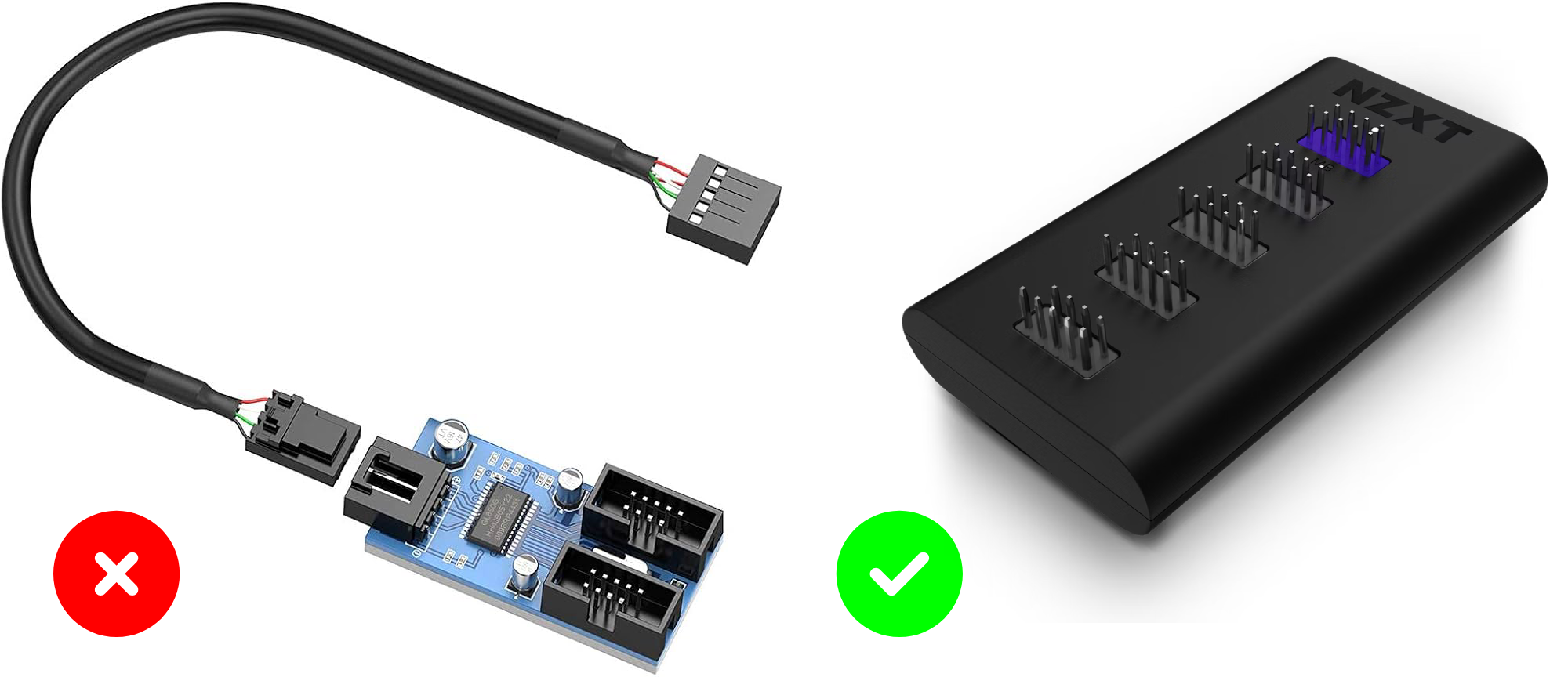

Checkpoint - Als je systeem niet genoeg USB 2.0 headers heeft, kun je het beste een Active USB Splitter gebruiken, zoals onze Internal USB Hub (Gen 3) om verbinding te maken met het moederbord of een splitter die bij je controller wordt geleverd. Eenvoudige PCB-splitters leveren mogelijk niet genoeg vermogen of bandbreedte voor een controller om goed te kunnen detecteren.
Stap 3 - De RGB- en ventilatorregelaar aansluiten op de voeding

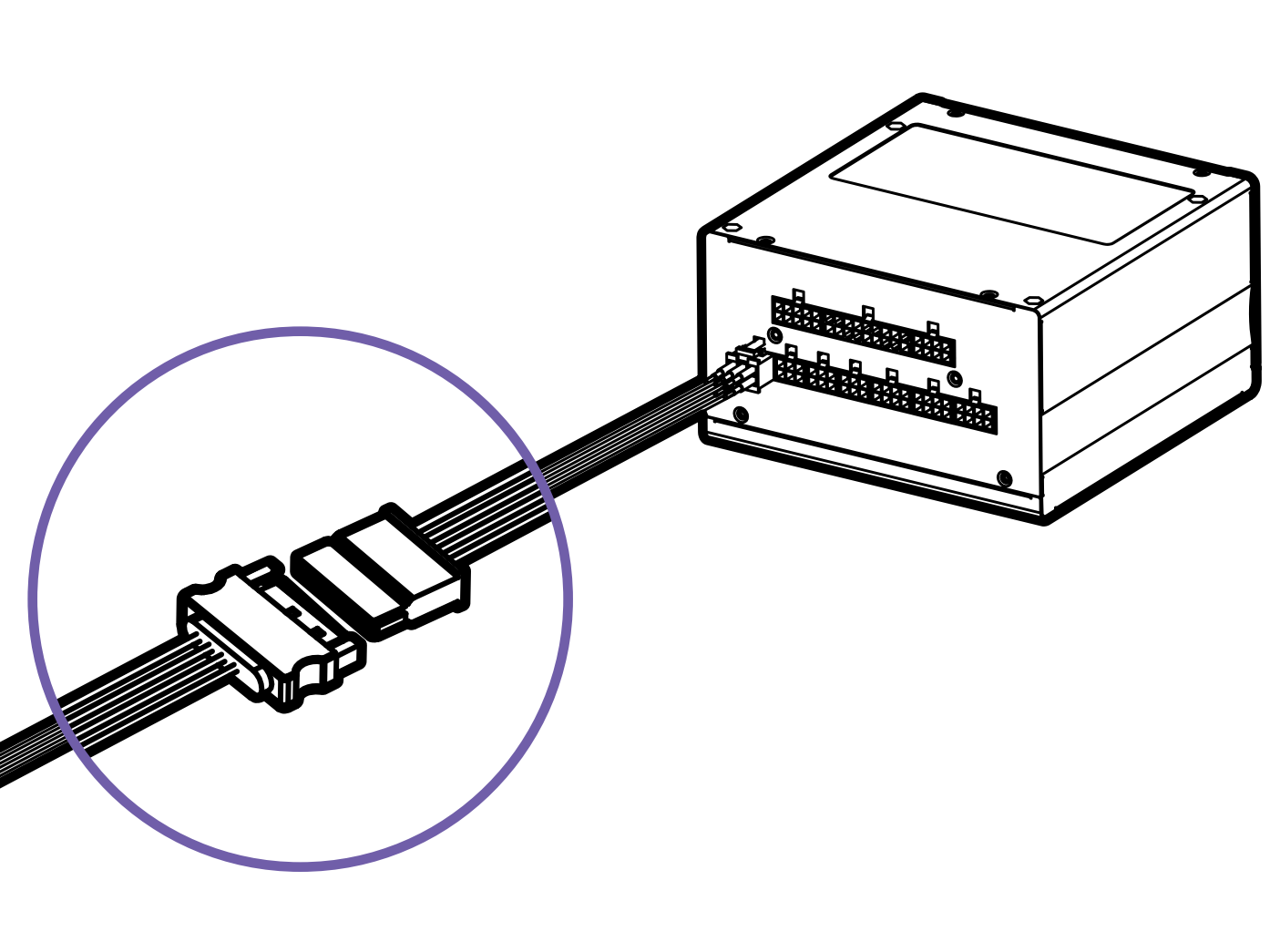

Sluit vanaf de controller de aansluiting SATA Power aan op een open SATA Power kabel van je voeding.

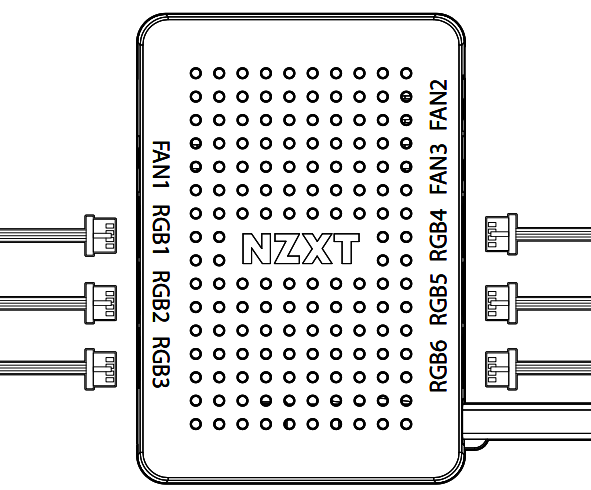

Stap 4 - Je ventilatoren en RGB-apparaten aansluiten

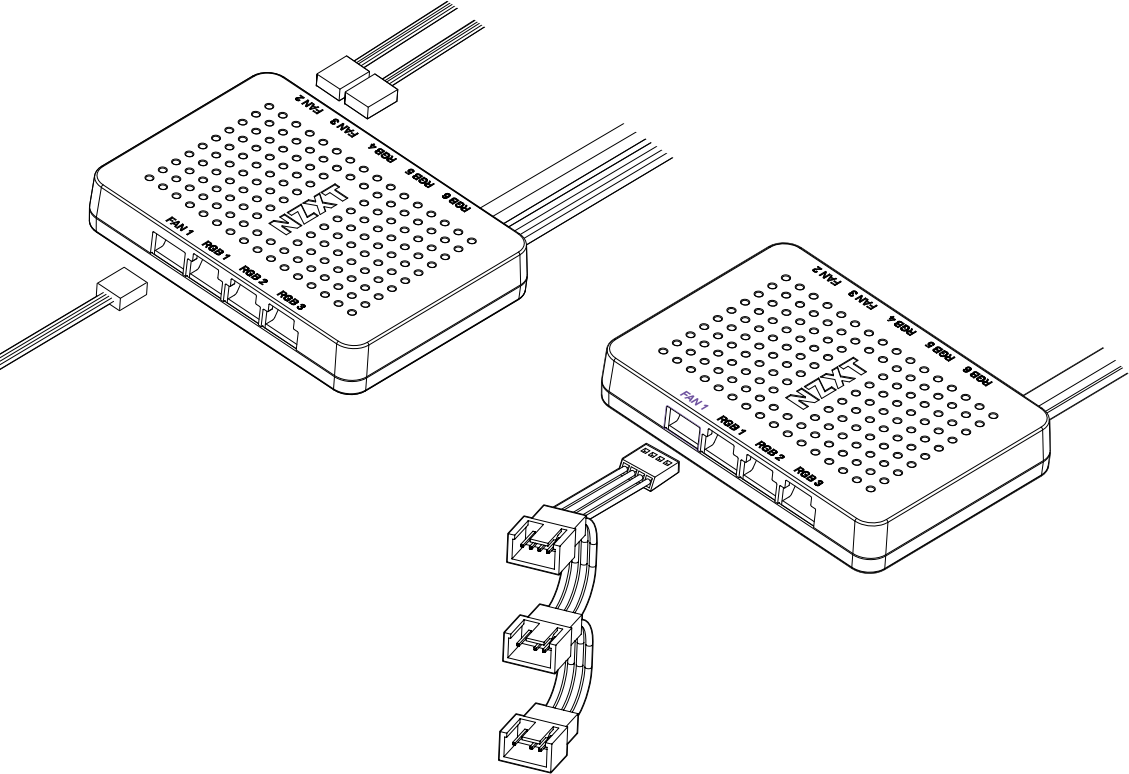

Om je fans aan te sluiten, sluit je ze rechtstreeks aan op de Fan poorten op de controller of gebruik je de meegeleverde 1-naar-3 Fan Splitters. Hoewel DC-ventilatoren compatibel zijn, is het ten zeerste aanbevolen om PWM-ventilatoren te gebruiken voor een betere regeling van de ventilatorsnelheid.
Checkpoint - Als je de meegeleverde splitters gebruikt, zorg er dan voor dat een van de ventilatoren is aangesloten op de enkele 4-pins connector op de splitter. Als er geen ventilator op de 4-pins connector is aangesloten, krijg je 0 RPM te zien.
Om je RGB-apparaten aan te sluiten, sluit je de 4-pins NZXT RGB-kabel aan op de RGB/LED-header op de controller totdat je een klik voelt. Als ze goed zijn aangesloten, worden de RGB-kabels in de controller vergrendeld.
De controller gebruiken in NZXT CAM

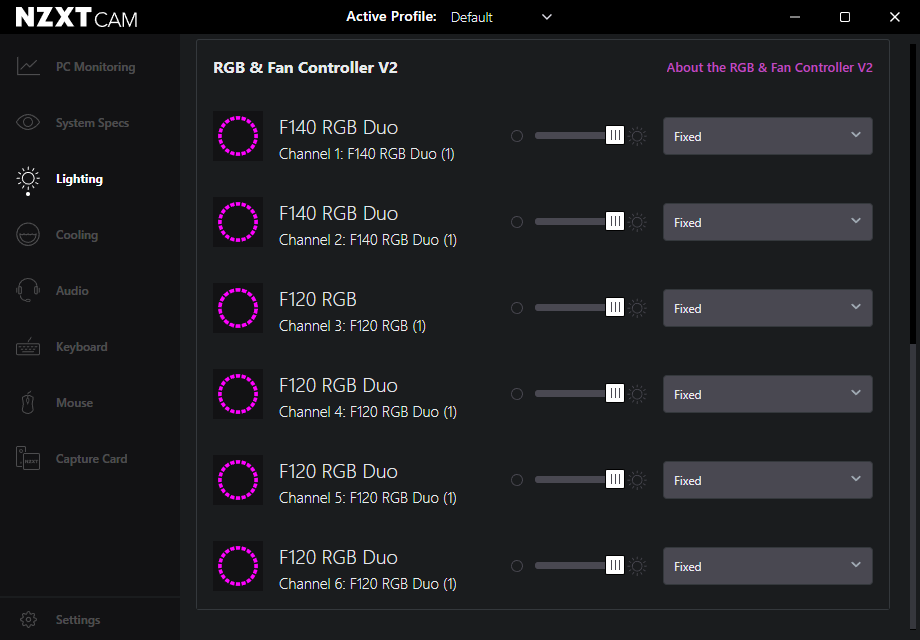

Als de controller is aangesloten, zou je het apparaat moeten zien verschijnen in de NZXT CAM-software, zoals hierboven weergegeven. In het gedeelte Lighting verschijnen alle RGB-apparaten als afzonderlijke apparaten waarop je verschillende verlichtingseffecten kunt toepassen, variërend van statische kleuren tot spectrumgolven en zelfs enkele audio-reactieve effecten.

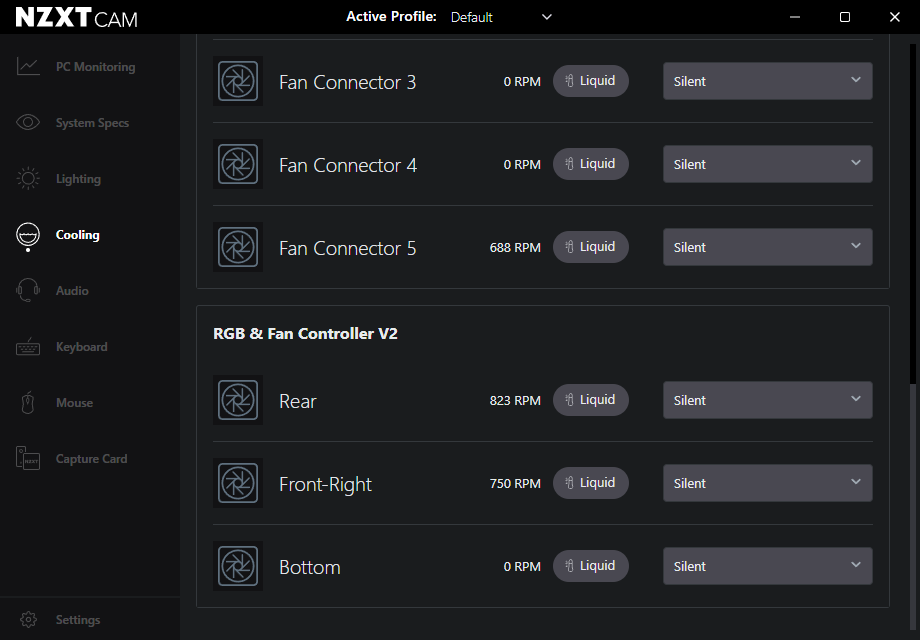

In het gedeelte Koeling worden de ventilatoren geregeld op per kanaal basis. Dit betekent dat als je de meegeleverde splitters gebruikt, alle ventilatoren die op de splitter zijn aangesloten dezelfde ventilatorsnelheidinstelling delen. Als er geen ventilator op de header is aangesloten, zal deze een snelheid van 0 RPM rapporteren.
Ik heb een ventilator aangesloten op een header, maar deze geeft 0 RPM aan.
Zoals aangegeven in de setup, moet je als je de meegeleverde splitters gebruikt de 4-pins aansluiting op een van de splitters gebruiken. Als deze aansluiting niet wordt gebruikt, geeft de ventilatorconnector 0 RPM aan. Als je geen splitter gebruikt of de 4-pins goed vult, kan dit duiden op een probleem met de ventilator of de header. Probeer een andere ventilator waarvan je weet dat hij werkt aan te sluiten op de header om het probleem te isoleren.
Heb je vragen die niet in deze handleiding staan, of heb je meer hulp nodig? Aarzel dan niet om contact op te nemen met ons klantenserviceteam. Een van onze vriendelijke medewerkers staat voor je klaar om je te helpen.
