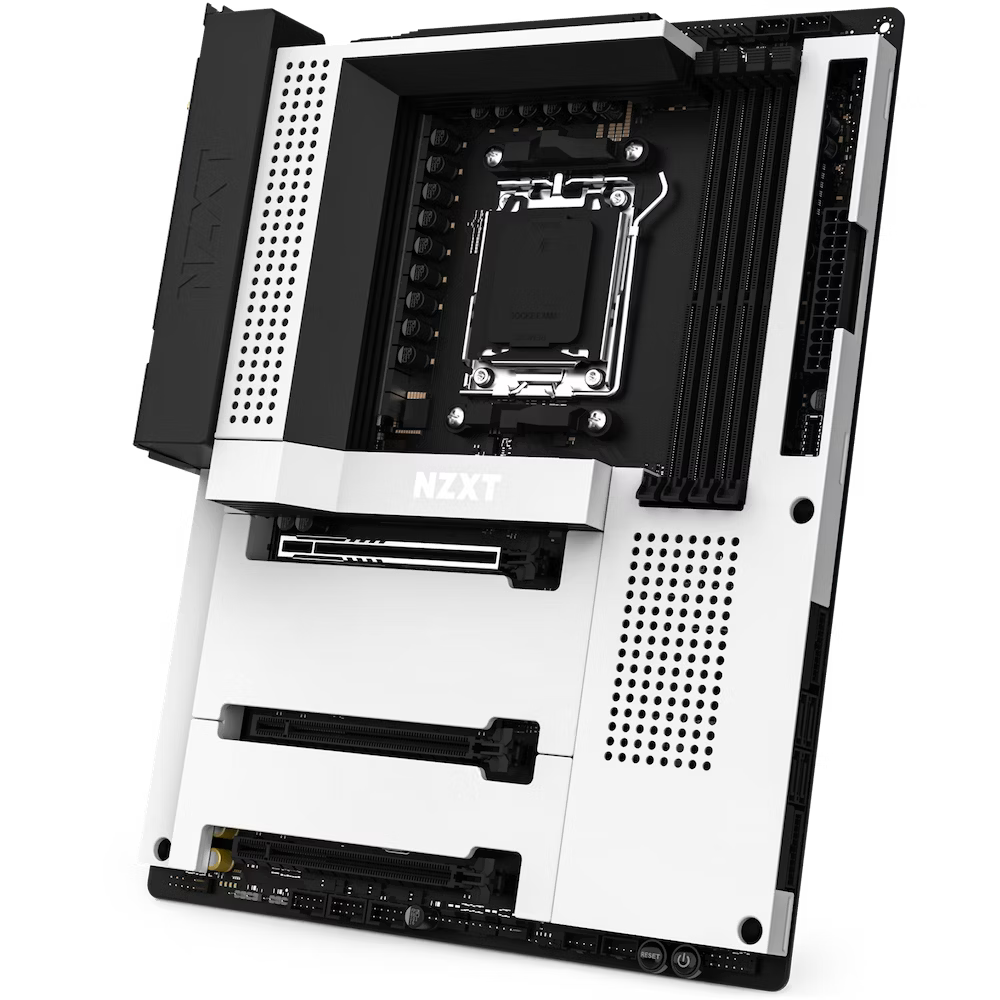

Deze handleiding geeft een basisoverzicht van de Overklok-sectie in het UEFI/BIOS op het NZXT N7 B650E Moederbord.Let op, deze gids zal niet in detail ingaan op elke functie in de Overklok-sectie, maar in plaats daarvan een basisoverzicht geven van de functies op het moederbord.
Om terug te keren naar de overzichtshandleiding, klik je op de link hier.
Disclaimer
AMD-processors, inclusief chipsets, CPU's, APU's en GPU's (gezamenlijk en afzonderlijk "AMD-processors") zijn bedoeld om alleen te worden gebruikt binnen de bijbehorende specificaties en fabrieksinstellingen. Als u uw AMD-processor buiten de officiële specificaties van AMD of buiten de fabrieksinstellingen gebruikt, inclusief maar niet beperkt tot overklokken (inclusief met de meegeleverde tools in het UEFI/BIOS of via overkloksoftware, zelfs als dergelijke software direct of indirect is geleverd door AMD of een entiteit die anderszins op enigerlei wijze aan AMD is gelieerd), kan dit uw processor beschadigen, de werking van uw processor of de beveiligingsfuncties daarin beïnvloeden en/of leiden tot andere problemen, inclusief maar niet beperkt tot schade aan uw systeemonderdelen (inclusief uw moederbord en onderdelen daarop (d. w. z. geheugen)), systeeminstabiliteit (d. w. z. verlies van gegevens en corrupte bestanden), verminderde systeemprestaties, kortere levensduur van de processor, systeemonderdelen en/of het systeem en in extreme gevallen volledige uitval van het systeem.geheugen)), instabiliteit van het systeem (d.w.z. verlies van gegevens en beschadigde bestanden), verminderde systeemprestaties, verkorte levensduur van de processor, systeemcomponenten en/of het systeem, en in extreme gevallen, volledige uitval van het systeem.
Het is aan te raden om belangrijke gegevens op je PC op te slaan voordat je gaat overklokken. NZXT biedt geen ondersteuning of service voor problemen of schade gerelateerd aan het gebruik van een AMD processor buiten de officiële AMD specificaties of buiten de fabrieksinstellingen.
Schade veroorzaakt door gebruik van je AMD processor of het NZXT B650E moederbord buiten de officiële AMD specificaties of buiten de fabrieksinstellingen voor het NZXT B650E moederbord wordt niet gedekt door enige AMD of NZXT productgarantie en wordt mogelijk niet gedekt door garanties van andere fabrikanten (bijv. RAM en GPU).

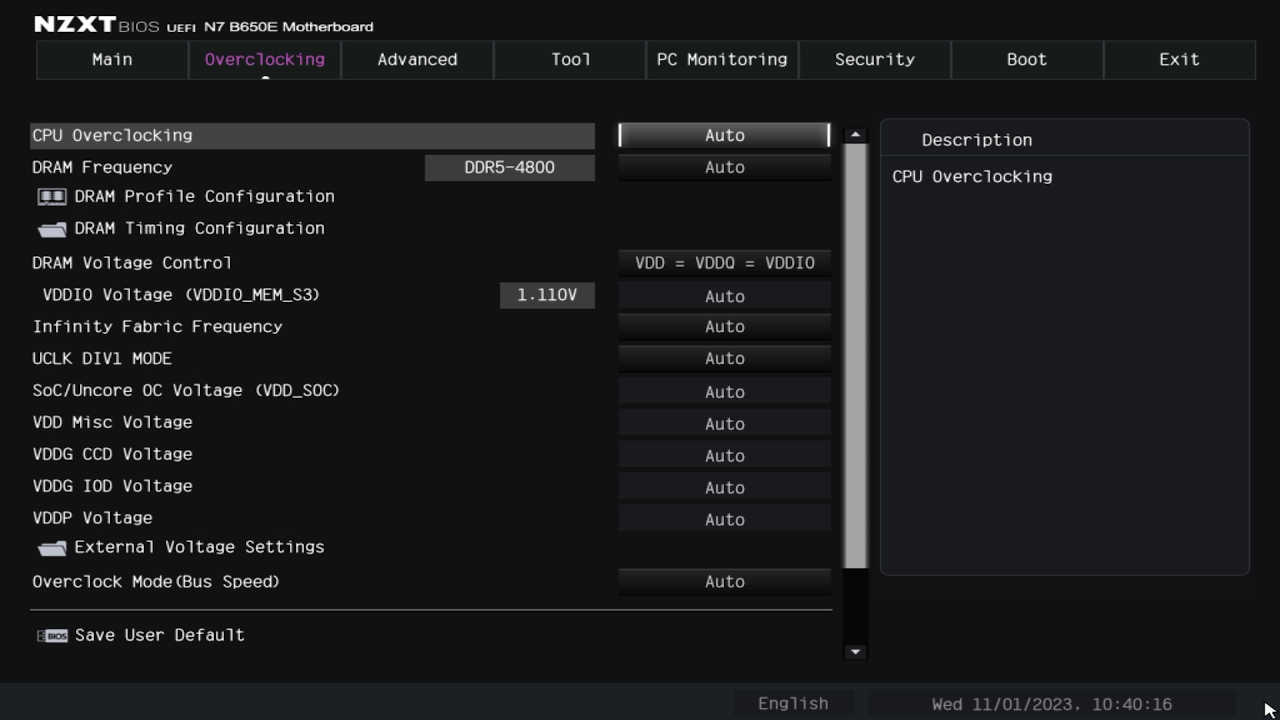

Tabblad Overklokken
CPU Overklokken - Deze instelling bevat voorgeprogrammeerde overklokinstellingen gebaseerd op factoren geleverd door AMD. (standaard: Auto)
DRAM Frequentie - Als [Auto] is geselecteerd, zal het moederbord de geheugenmodule(s) die in het moederbord zijn geplaatst detecteren en een geschikte frequentie toewijzen op basis van de eigen onboard profilering van het geheugen (standaard: Auto)

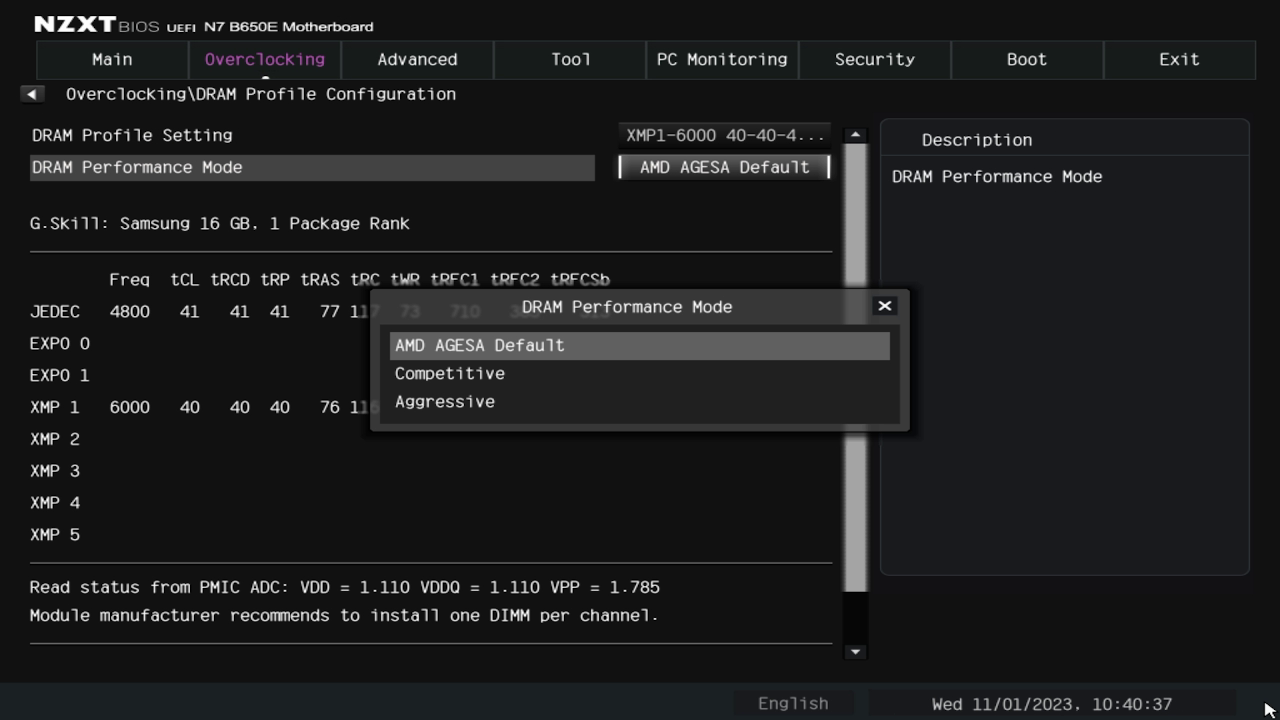

DRAM Profiel Configuratie - Met dit onderdeel kun je EXPO/XMP instellingen laden van de onboard profielen van het geheugen en kun je het geheugen overklokken tot boven de specificaties.
- Instelling DRAM- profiel - Met deze instelling kun je niet alleen automatisch profielen selecteren, maar ook kiezen uit onboard profielen zoals AMD EXPO en XMP- of DOCP-instellingen. (standaard: Auto)
- DRAM prestatiemodus - Deze instelling bevat modifiers voor de bovenstaande optie DRAM profielinstelling. Houd er rekening mee dat het inschakelen van deze instellingen de vermogenslimiet voor het RAM kan verhogen en kan resulteren in een kortere levensduur van het geheugen.Competitive zorgt voor een kleine overklok, terwijl Aggressive zorgt voor een hogere overklok. (standaard: Auto)
DRAM Timing Configuratie - In dit gedeelte kun je handmatig de timings aanpassen voor het RAM geïnstalleerd in je PC. Dit omvat, maar is niet beperkt tot CAS latentie (tCL), RAS# tot CAS# vertraging tot lezen (tRCDRD) en diverse andere instellingen.
- DRAM Bus Control Configuration - Dit gedeelte bevat geavanceerde instellingen voor energiebeheer voor je DRAM, waaronder de mogelijkheid om DDR5 Power Down Mode in of uit te schakelen (standaard: uitgeschakeld) en verschillende instellingen zoals Processor ODT Impedantie en DRAM ODT Impedantie aan te passen.
DRAM Voltage Control - Met deze instelling kun je de energiemodus voor het geïnstalleerde geheugen instellen. De optie Hoogspanningsmodus is alleen beschikbaar als ondersteunde DIMM's zijn geïnstalleerd. Bij gebruik van de Hoogspanningsmodus wordt het bovenste bereik voor VDD en VDDQ verhoogd tot 2,070V. (standaard afhankelijk van het geladen DRAM profiel).
- VDDIO Voltage (VDDIO_MEM_S3) - Met deze instelling kun je de spanning instellen die wordt gebruikt voor geheugensignalering, ook bekend als de "Memory Voltage" of "DRAM Voltage" (standaard afhankelijk van geladen DRAM Profiel).
- DRAM VDD Voltage - Dit is de belangrijkste instelling voor het voltage dat naar het DRAM gaat. Deze spanning is cruciaal voor de werking van het geheugen (standaard afhankelijk van het geladen DRAM profiel). Voor de meeste overkloks is het niet aan te raden om boven de 1,4V te gaan.
- DRAM VDDQ Voltage - Deze instelling regelt het voltage dat wordt toegevoerd aan de I/O van de geheugenchip en wordt over het algemeen vergeleken met het VDD Voltage (standaard afhankelijk van het geladen DRAM profiel).
- DRAM VPP Voltage - Deze instelling regelt het piek-tot-piek voltage op het geheugen (standaard afhankelijk van het geladen DRAM profiel).
Infinity Fabric Frequency - Een instelling die specifiek is voor AMD Overklokken. Hiermee kun je de Infinity Fabric frequentie (FCLK) voor je systeem instellen. Deze waarde moet lager zijn dan je Memory Clock (MCLK) voor de beste prestaties in de meeste gevallen.
UCLK DIV1 MODE - Een instelling die specifiek is voor AMD Overklokken. Hiermee kan het systeem de geheugencontroller dwingen om op dezelfde of de helft van de geheugenfrequentie van het systeem te draaien.
SoC/Uncore OC Voltage (VDD_SOC) - Specificeert het SoC/uncore voltage (VDD SOC) om geheugen en Infinity Fabric overklokken te ondersteunen. VDD_SOC bepaalt ook het GPU voltage voor processoren met geïntegreerde grafische afbeeldingen.
VDD Misc, VDDG CCD en VDDG IOD Voltage - VDDG is de voeding voor het datapad van de stof en wordt afgeleid van VDDCR_MISC (VDD Misc). Bij geheugenoverklokken kan het nodig zijn om de VDDG te verhogen.
External Voltage Settings - Dit submenu bevat een aantal instellingen voor de ingangsspanning voor de processor.
- VDDCR_CPU Spanning
- VDDCR_CPU Belastinglijn kalibratie
- VDDCR_SOC Spanning
- VDDCR_SOC Belastinglijnkalibratie
- VDD_MISC-spanning
- PCH 1.05V Spanning
- VDD_MISC_S5 Spanning
- 1.8VSB Spanning
Overklokmodus (bussnelheid) - Met deze instelling kan de gebruiker de overklokmodus voor de pc wijzigen. Een waarschuwing: Bij het overklokken van de PCIe bus worden ook de PCI, SATA en USB controllers overklokt, wat tot grote instabiliteit of uitval kan leiden.Zorg ervoor dat je je besturingssysteem en alle benodigde stuurprogramma's installeert en bijwerkt voordat je gaat overklokken (standaard: Auto).
Tot slot hebben we een paar opties om je Overklokprofielen op te slaan en te laden. Voordat je een Overklok start, is het aan te raden om de standaardinstellingen op te slaan op een flashstation voor het geval een reset nodig is.
