Bouwen in de NZXT H6-serie is een ongelooflijk gemakkelijke, ongecompliceerde ervaring die niet alleen uitnodigend is voor beginnende bouwers, maar ook ongelooflijk flexibel voor ervaren bouwers die een statement-stuk willen bouwen.Voor deze handleiding bekijken we enkele belangrijke kenmerken van de H6 om u op weg te helpen met uw bouw.
Uw constructie voorbereiden
Zoals bij elke pc-build is het altijd het beste om ervoor te zorgen dat al uw componenten goed werken voordat u aan de behuizing begint.Dit kunt u doen door uw pc buiten de behuizing te monteren, meestal bovenop uw moederborddoos, in een proces datbreadboardingwordt genoemd.Het belangrijkste doel hiervan is ervoor te zorgen dat alles werkt voordat we aan de zaak gaan werken, voor het geval er een onderdeel arriveert met een probleem dat vervangen moet worden.
In de toekomst zullen we breadboarding in zijn geheel behandelen in een andere handleiding, maar de eerste stap hier zal hetzelfde zijn als het breadboarden van je pc, wat hetmoederbord zal voorbereiden.
Het moederbord voorbereiden

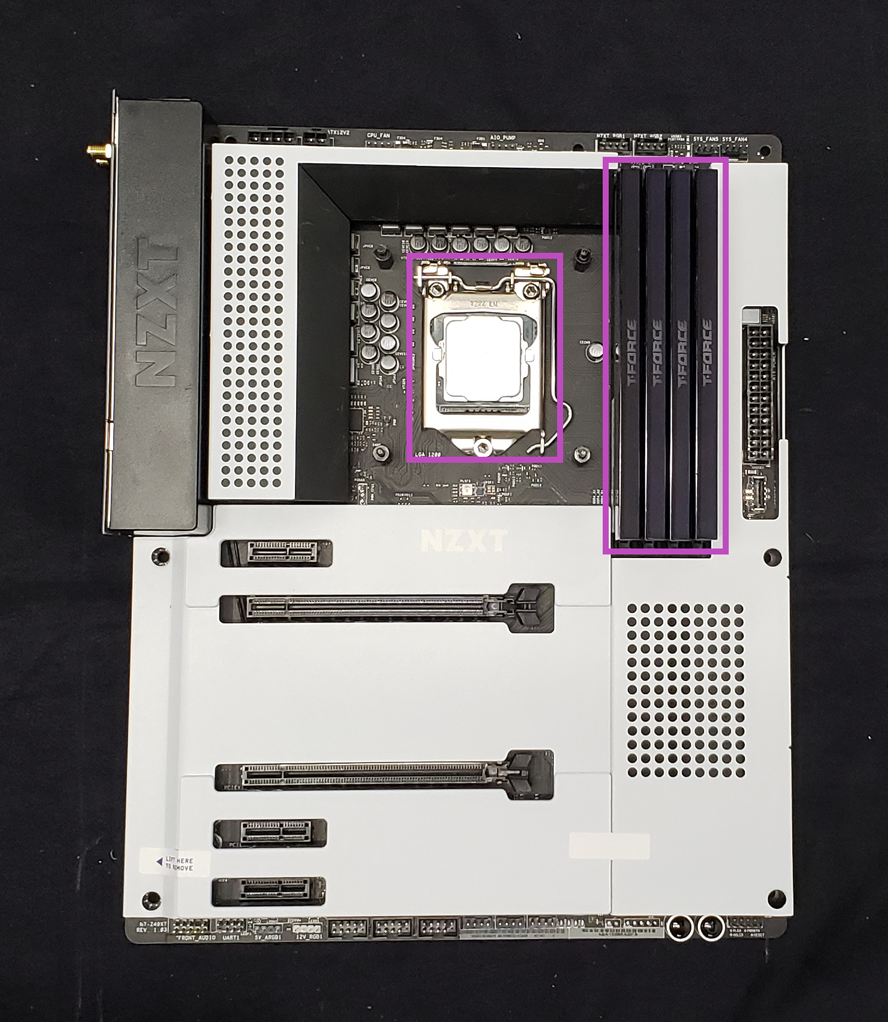

Het wordt aanbevolen om uw moederbord en eventuele aangesloten componentenvoor te bereiden voordatin de behuizing gaat werken, omdat dit latere installaties veel eenvoudiger zal maken.Dit proces omvat doorgaans het volgende:
- Installeer de CPU in de CPU-socket
- Installeer uw RAM volgens de gebruikershandleiding van het moederbord
- Voor de meeste dual-channel configuraties met twee sticks installeer je het RAM-geheugen in slots 2 en 4. Voor onze build gebruiken we een dual-channel configuratie met vier sticks.
- Als u M.2 SSD's gebruikt, installeer deze dan volgens de gebruikershandleiding van het moederbord
- Als uw CPU-koeler een achterplaat of speciaal bevestigingsmateriaal heeft, installeer deze dan nu.
- Als u een toren-CPU-koeler gebruikt, zoals deNZXT T120 Series, is het raadzaam om uw koeler nu te installeren
Terwijl je moederbord is voorbereid, kun je het opzij leggen terwijl we de behuizing zelf voorbereiden.
Het voorbereiden van de zaak

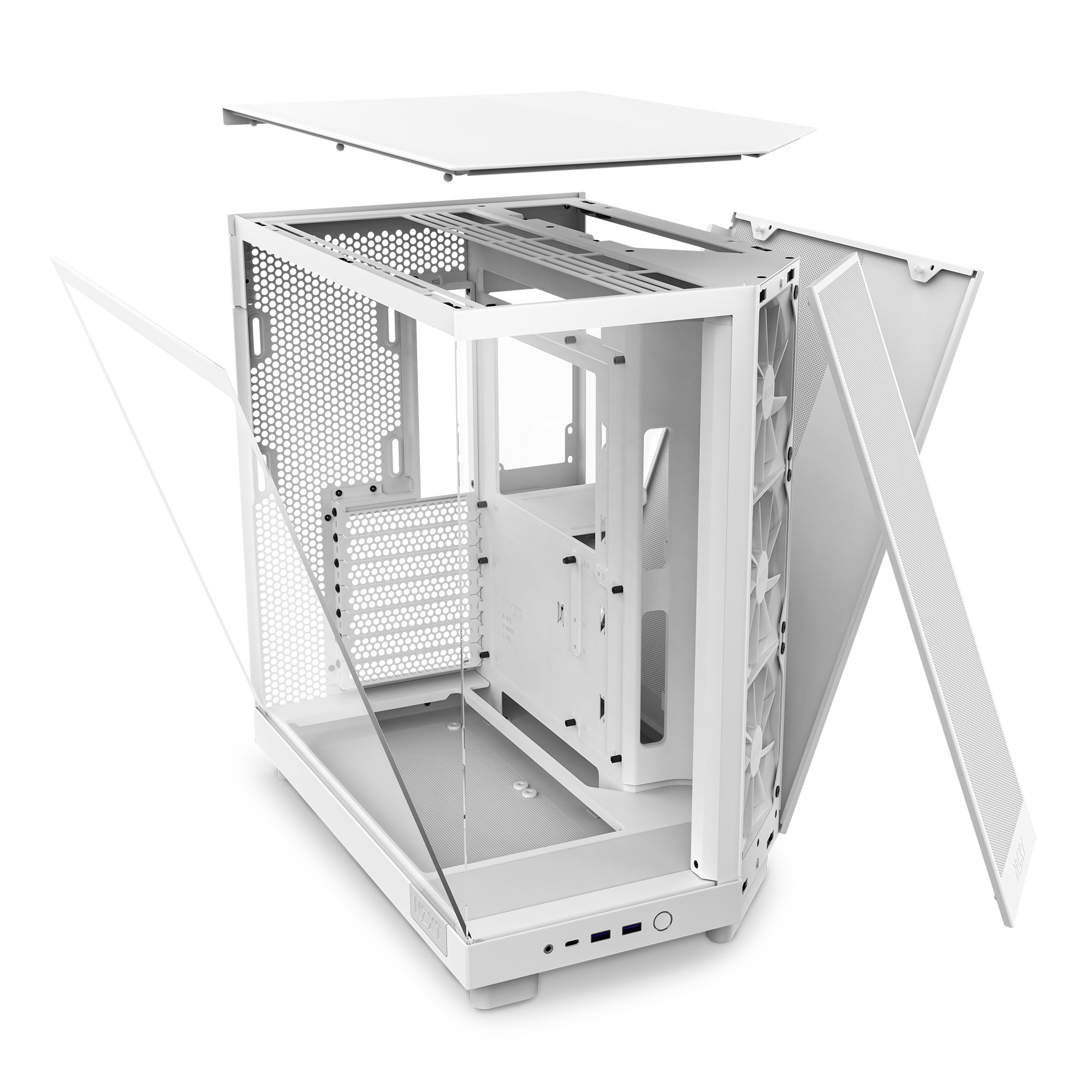

In tegenstelling tot het moederbord waar we onderdelen aan toevoegden om het voor te bereiden, betekent het voorbereiden van de behuizing zelf dat we deze terugbrengen tot de basis om zo effectief mogelijk toegang te krijgen tot alle hoeken en gaten van de behuizing om onze bouw zo eenvoudig mogelijk te maken.
Begin met het losdraaien van de bevestigingsschroeven aan de achterkant van de behuizing, waarmee het linker geharde zijpaneel en het rechter metalen zijpaneel vastzitten.Houd er rekening mee dat deze schroeven geborgdeschroeven zijn, zodat ze niet loskomen als ze eenmaal zijn losgemaakt, maar in plaats daarvan slap vallen als ze eenmaal zijn ontgrendeld.Als deze schroeven zijn losgedraaid, verwijderen we deze twee panelen door ze van de boven-achterkant van de behuizing te trekken en opzij te leggen.Voor het glaspaneel wordt aanbevolen om deze op een zachte, vlakke ondergrond te plaatsen om eventuele beschadigingen aan het paneel te voorkomen.

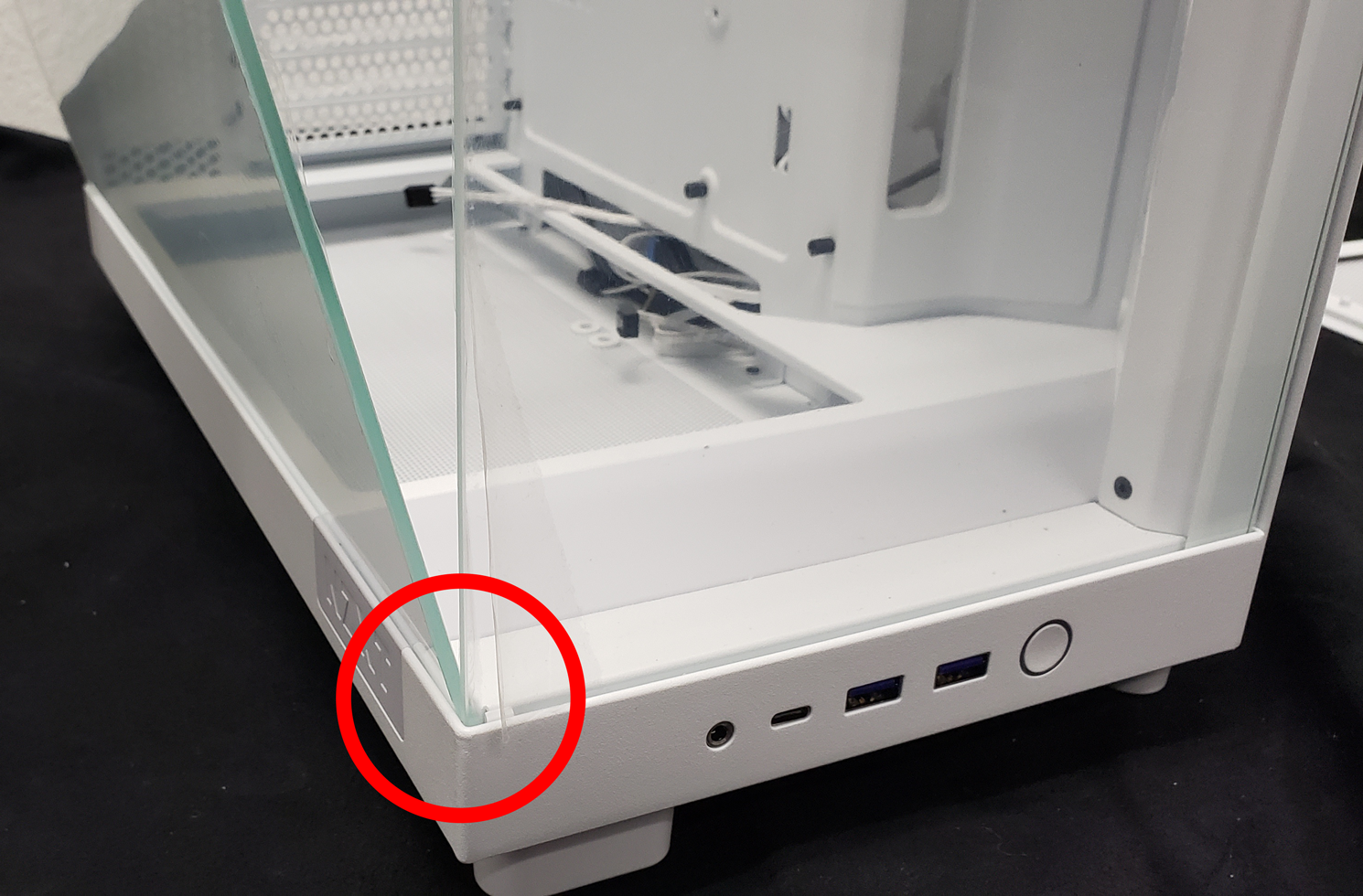

Note: Wees voorzichtig bij het verwijderen van het linkerpaneel van gehard glas.Het paneel past in de onderkant van de behuizing en kan breken als het langs deze rand wordt belast.
De gaaspanelen bovenaan en rechtsvoor zullen volledig door wrijving op de behuizing passen met behulp van een set clips en kogelgewrichten.Deze kunnen eenvoudig worden verwijderd door een blootliggende rand te vinden waar een van de grotere panelen is verwijderd, of door de lip aan de achterkant en onderkant van de behuizing te gebruiken en naar buiten te trekken.

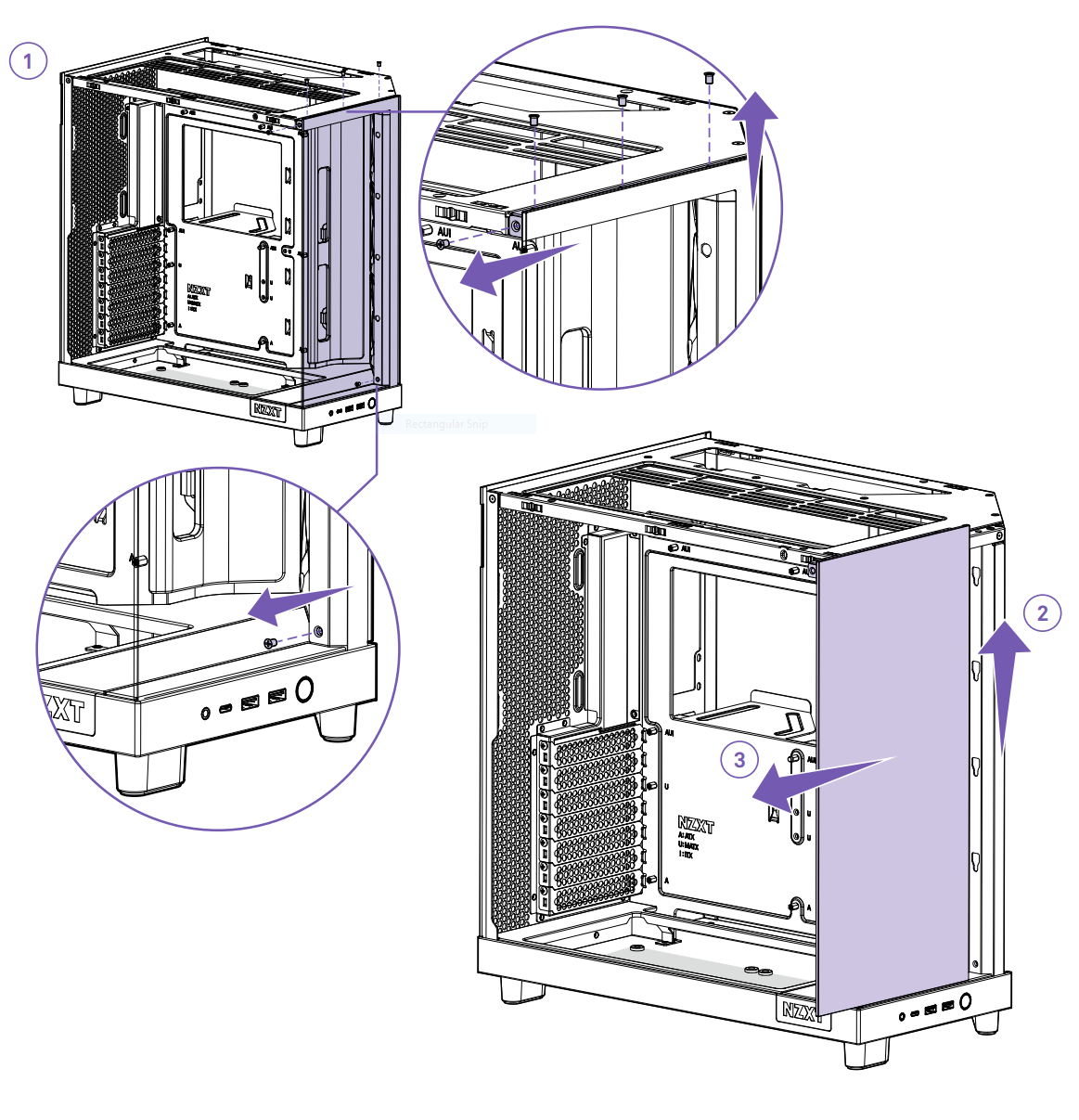

Ten slotte kunnen we het gehard glas aan de voorkant uit de behuizing verwijderen om tijdens de bouw betere toegang te krijgen tot onze interne componenten.Om dit te doen, draait u de drie schroeven los die zich langs de bovenrand van het glaspaneel bevinden, gevolgd door de schroef linksboven op het paneel aan de buitenkant van de behuizing en als laatste de schroef rechtsonder op het paneel aan de binnenkant van de behuizing. .Zodra alle 5 schroeven zijn verwijderd, tilt u het paneelomhoogom het van de zijkant van de behuizing te ontgrendelen en verwijdert u het.Net als bij het Linker zijpaneel is het aan te raden dit paneel op een zachte, vlakke ondergrond te plaatsen om eventuele beschadigingen te voorkomen.

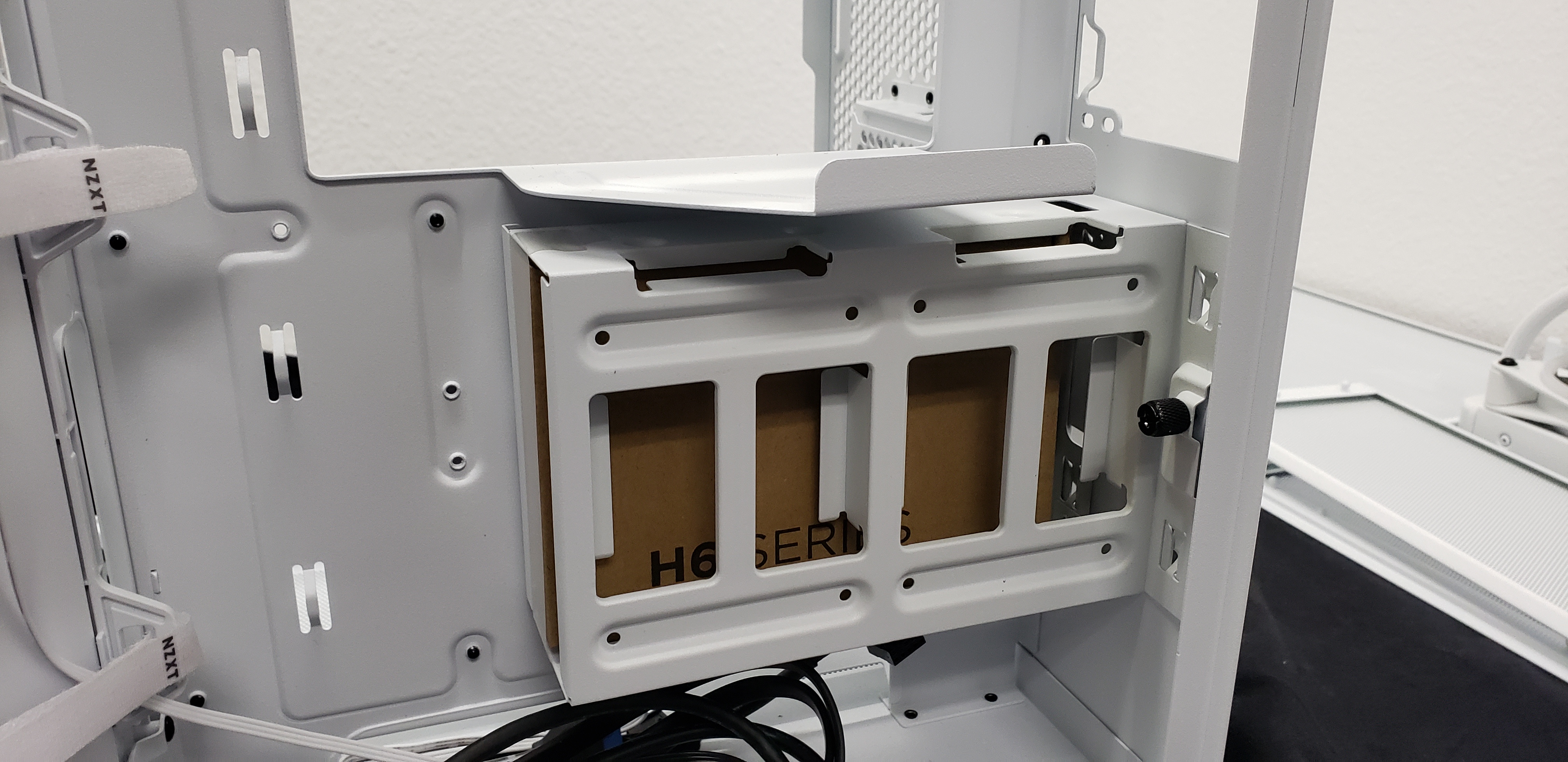

Het laatste wat je moet verwijderen zijn de Drive Cage en Accessory Box uit de rechterkamer van de behuizing.Om dit te doen, draait u de borgschroef los zoals u deed met de zijpanelen en tilt u de Drive Cage omhoog om hem te ontgrendelen vanaf de achterkant van de behuizing en trekt u hem eruit.Binnenin de Drive Cage vindt u de accessoiredoos met verschillende schroeven, bevestigingsmiddelen en ritssluitingen die u nodig heeft voor uw constructie.
Het moederbord installeren
Nu de behuizing en het moederbord zijn voorbereid, is de volgende stap het installeren van het moederbord.Begin met het controleren van de behuizing zelf om er zeker van te zijn dat de juiste afstandhouders vooraf zijn geïnstalleerd.Standaard worden de behuizingen uit de NZXT H6-serie geconfigureerd voor zowelATXalsITXmoederborden.Als u eenmATX (Micro ATX) moederbord gebruikt, moet u enkele van de vooraf geïnstalleerde afstandhouders verplaatsen van de onderste steunen met de aanduidingAnaar de bovenste steunen met de aanduidingUin om uw moederbord correct te monteren.

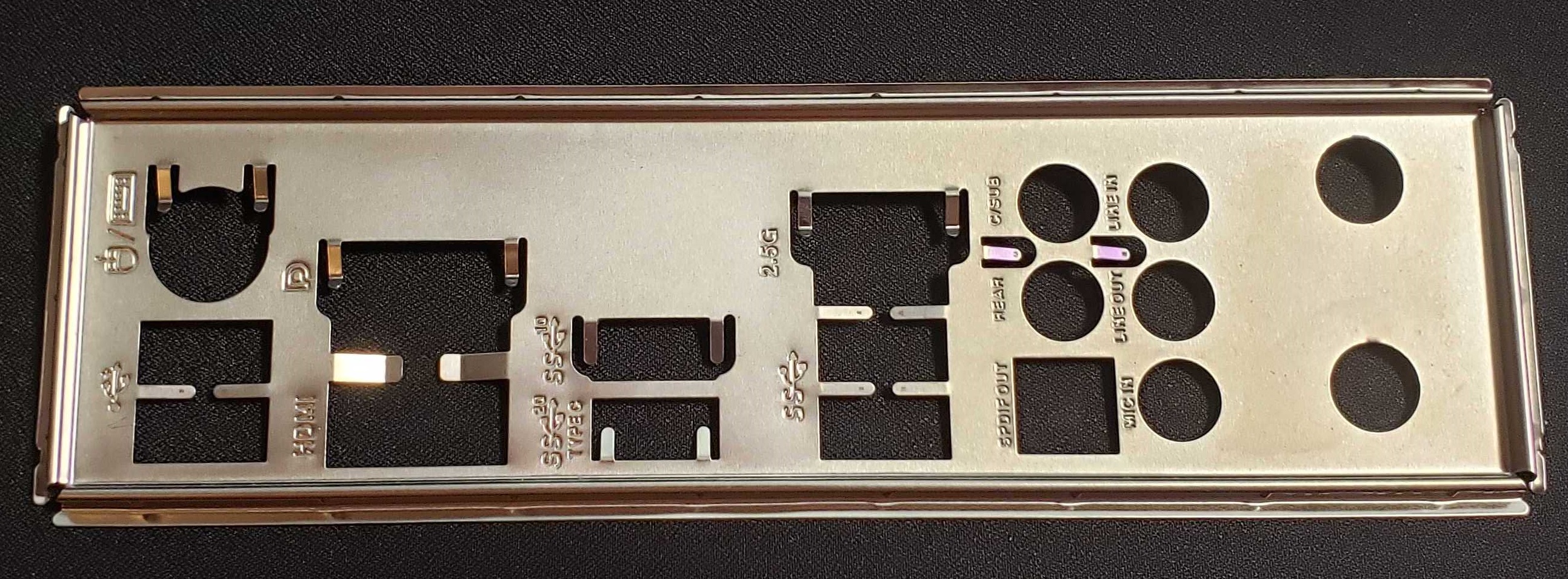

Als uw moederbordnieteen geïntegreerd I/O plaat, moet u ervoor zorgen dat deze bij deze stap ook stevig aan de achterkant van uw behuizing is geïnstalleerd door deze in de uitsparing vanaf debinnenkantvan de behuizing te drukken.Wees voorzichtigbij het installeren van een I/O plaat, omdat deze meestal van geperst metaal zijn gemaakt en erg scherp kunnen zijn.
Veel moederborden, waaronder onze NZXT N-serie moederborden zullen eengeïntegreerdebevatten I/O plaat, waardoor de installatie veel eenvoudiger wordt.

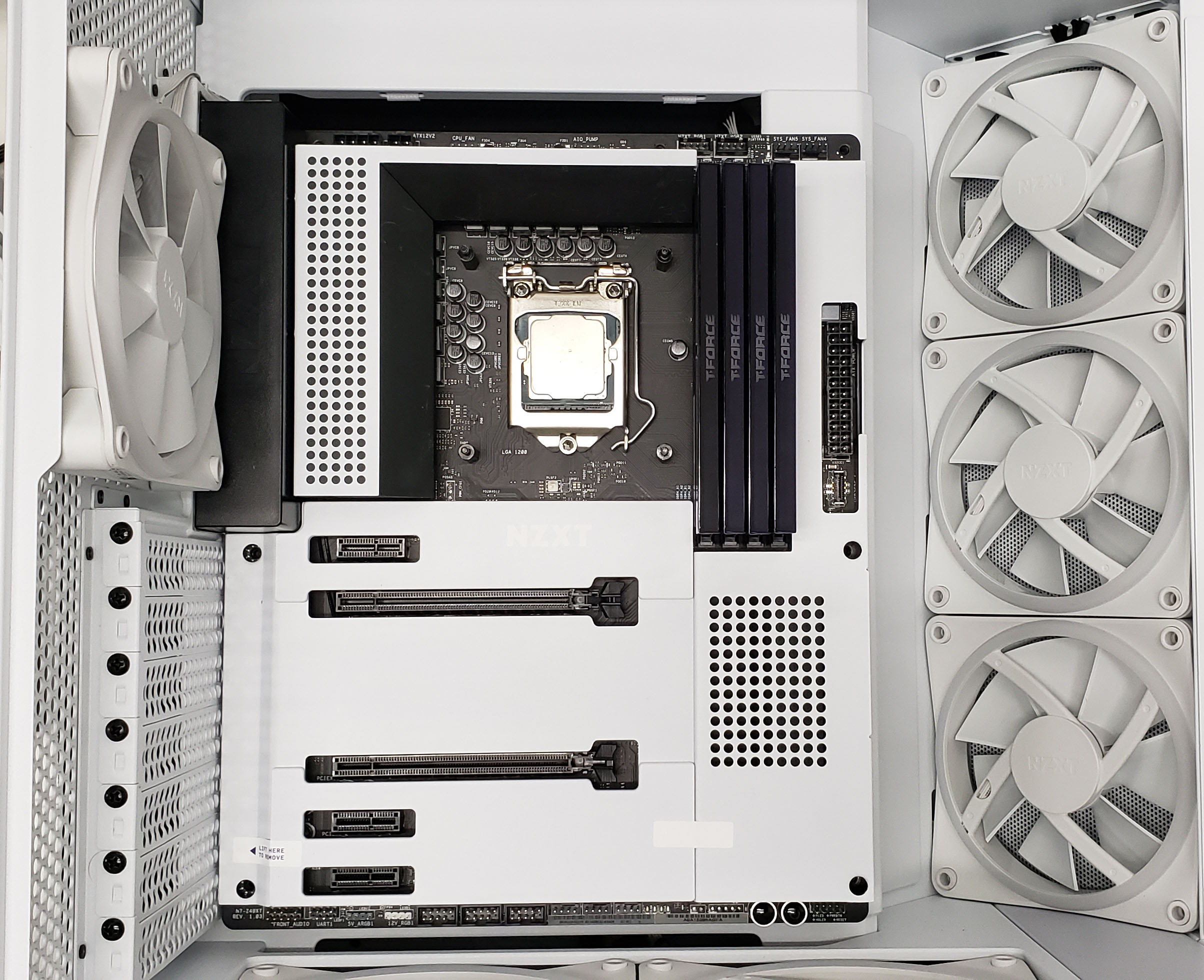

Lijn het moederbord uit met de I/O plaat of uitsparing aan de achterkant van de behuizing en laat vervolgens het moederbord zakken, zodat de afstandhouders allemaal goed zijn uitgelijnd met de schroefgaten op het moederbord.De NZXT H6-behuizing zal een verhoogde centrale afstandhouder bevatten die zal helpen het moederbord op zijn plaats uit te lijnen.Zodra het moederbord op zijn plaats zit, bevestigt u het aan de behuizing met behulp van de meegeleverde6-32 x 5 mmmontageschroeven die u in uw accessoiredoos vindt.
Het installeren van ventilatoren en radiatoren

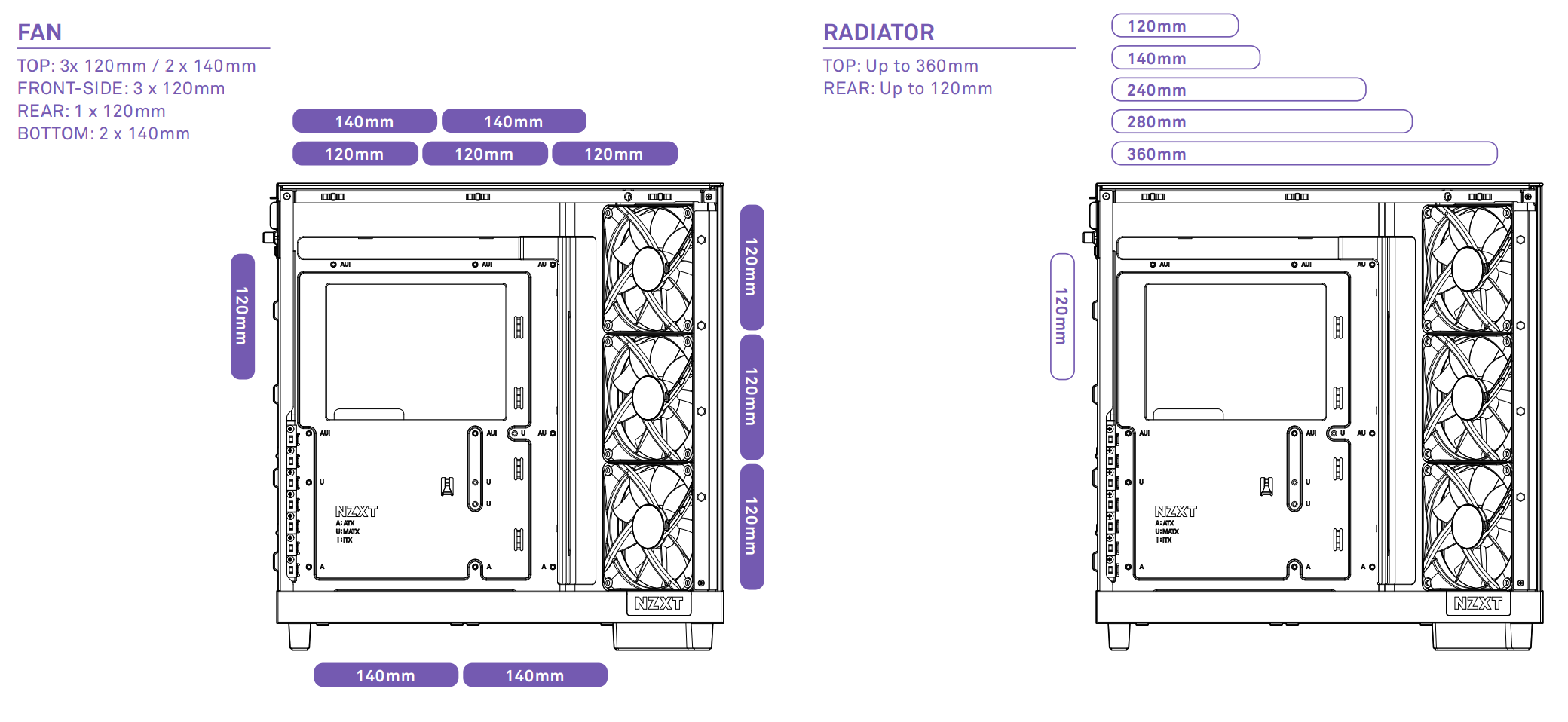

De NZXT H6-serie bevat een aantal opties voor het installeren van ventilatoren en radiatoren in de behuizing, die in het onderstaande schema worden weergegeven:
| Fan | Radiateur | |
| Rechtsvoor |
Maximaal drie (3) 120 mm-ventilatoren |
Nee |
| Bovenkant |
Maximaal drie (3) 120 mm ventilatorenof Maximaal twee (2) 140 mm-ventilatoren |
120, 240 of 360 mmof140 of 280 mm |
| Achterkant | Eén (1) 120 mm-ventilator | 120 mm |
| Onderkant | Maximaal twee (2) 140 mm-ventilatoren | Nee |
Het zal je misschien ook opvallen dat de behuizingen uit de H6-serie 3 ventilatoren bevatten die vooraf zijn geïnstalleerd in het gedeelte Rechtsvoor, met het exacte model, afhankelijk van het type behuizing dat je hebt:
- NZXT H6 Flow - Drie (3) NZXT F120Q 120 mm stille luchtstroomventilatoren (behuizingsversie)
- NZXT H6 Flow RGB - Drie (3) NZXT F120 RGB Core 120 mm ventilatoren (behuizingsversie)
Voor degenen die vooraan verschillende ventilatoren willen gebruiken, zouden alle standaard 120 mm-behuizingsventilatoren zonder problemen moeten passen.Voor deze build gebruiken we deNZXT F120 RGB Duo 120 mm ventilatoren.Houd er echter rekening mee dat u vanwege de hoogtevrijheidgeenradiator op het gedeelte rechtsvoor kunt installeren.

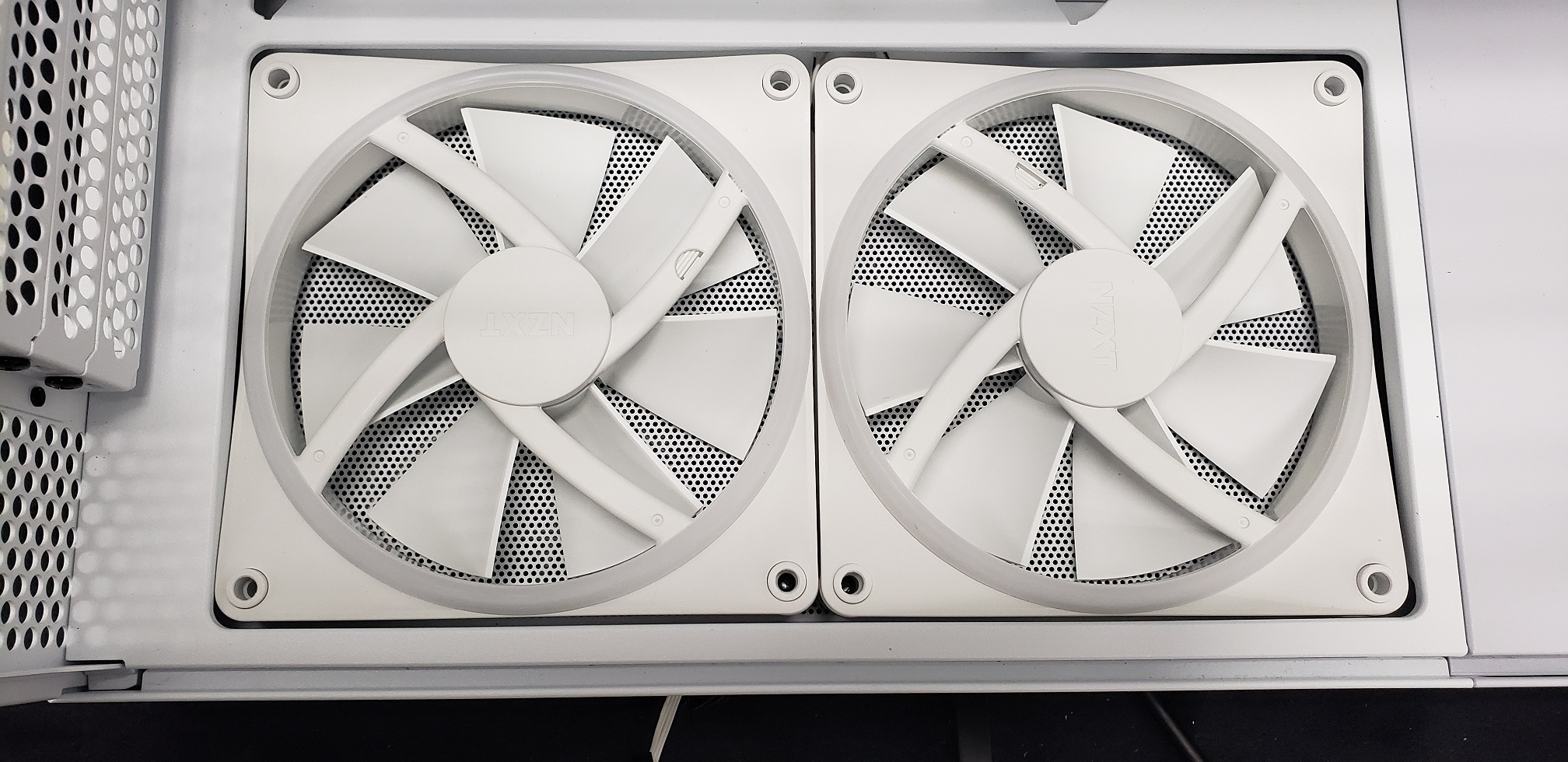

Aan de onderkant van de behuizing is ruimte voor een paar 140 mm-ventilatoren, die zorgen voor een directe stroom koele lucht rechtstreeks naar de grafische kaart en eventuele andere geïnstalleerde uitbreidingskaarten.Voor onze build gaan we met deNZXT F140 RGB Duo 140 mm ventilatoren.Net als bij het gedeelte Rechtsvoor kunt u vanwege een breedtespelinggeenradiator op het onderste gedeelte installeren.

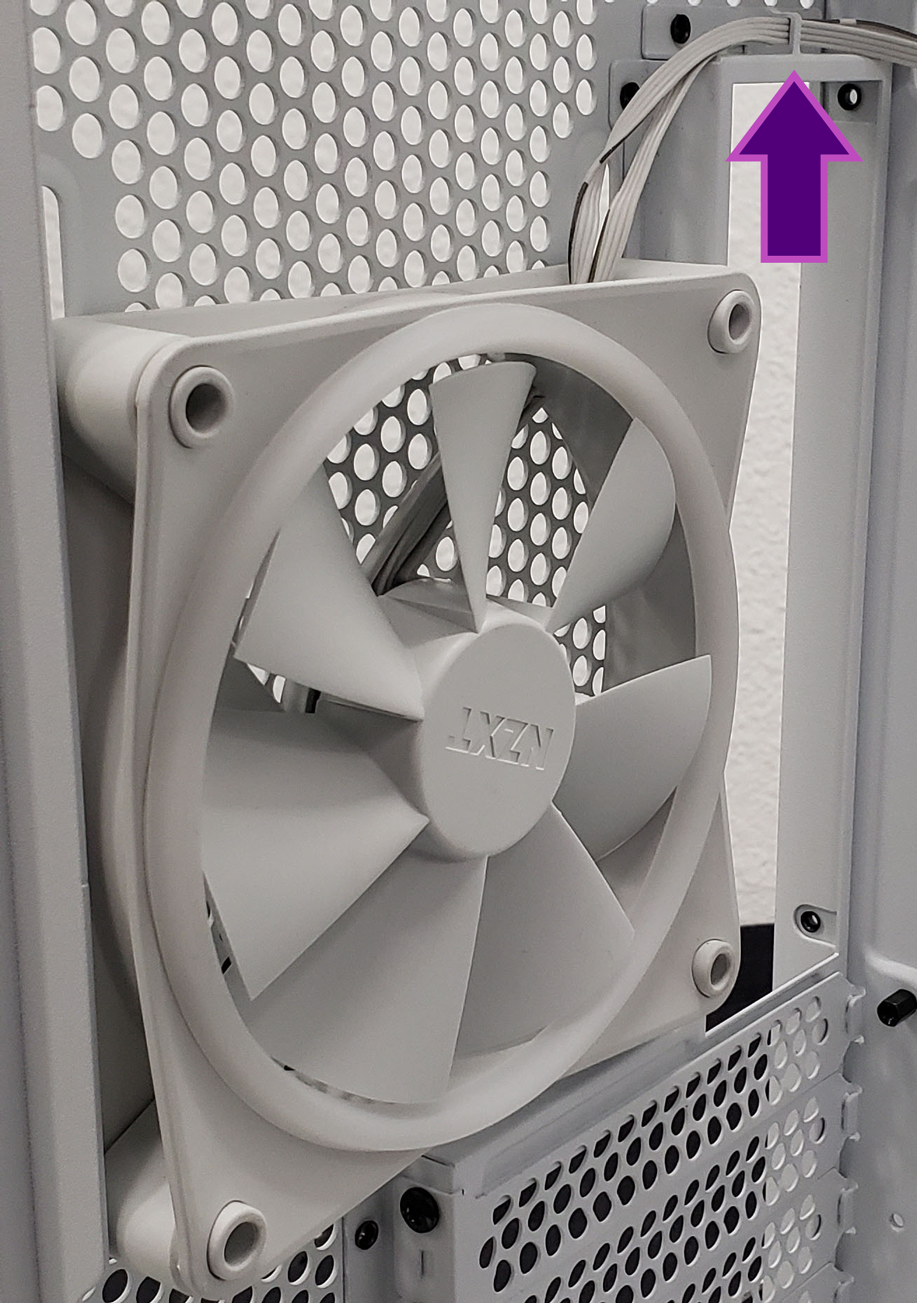

Aan de achterkant van de behuizing vind je een enkele 120 mm ventilator en radiatorbevestiging.Deze houder kan worden gebruikt om eenvoudig een compacte 120 mm vloeistofkoeler met de juiste ventilator(en) of een enkele 120 mm ventilator zoals de NZXT F120 RGB Duo-ventilator te installeren om uw systeem een zeer gewaardeerde uitlaat voor warme lucht te geven.Daarnaast vindt u in dit gedeelte een bevestigingspunt dat helpt bij het kabelbeheer voor eventuele ventilatoren of radiatoren die zijn geïnstalleerd.
Bij het installeren van een radiator kun je het beste beginnen met tegenover elkaar liggende hoeken in een X-vormig patroon om de radiator vast te zetten, en vervolgens de binnenste schroeven aan te brengen.

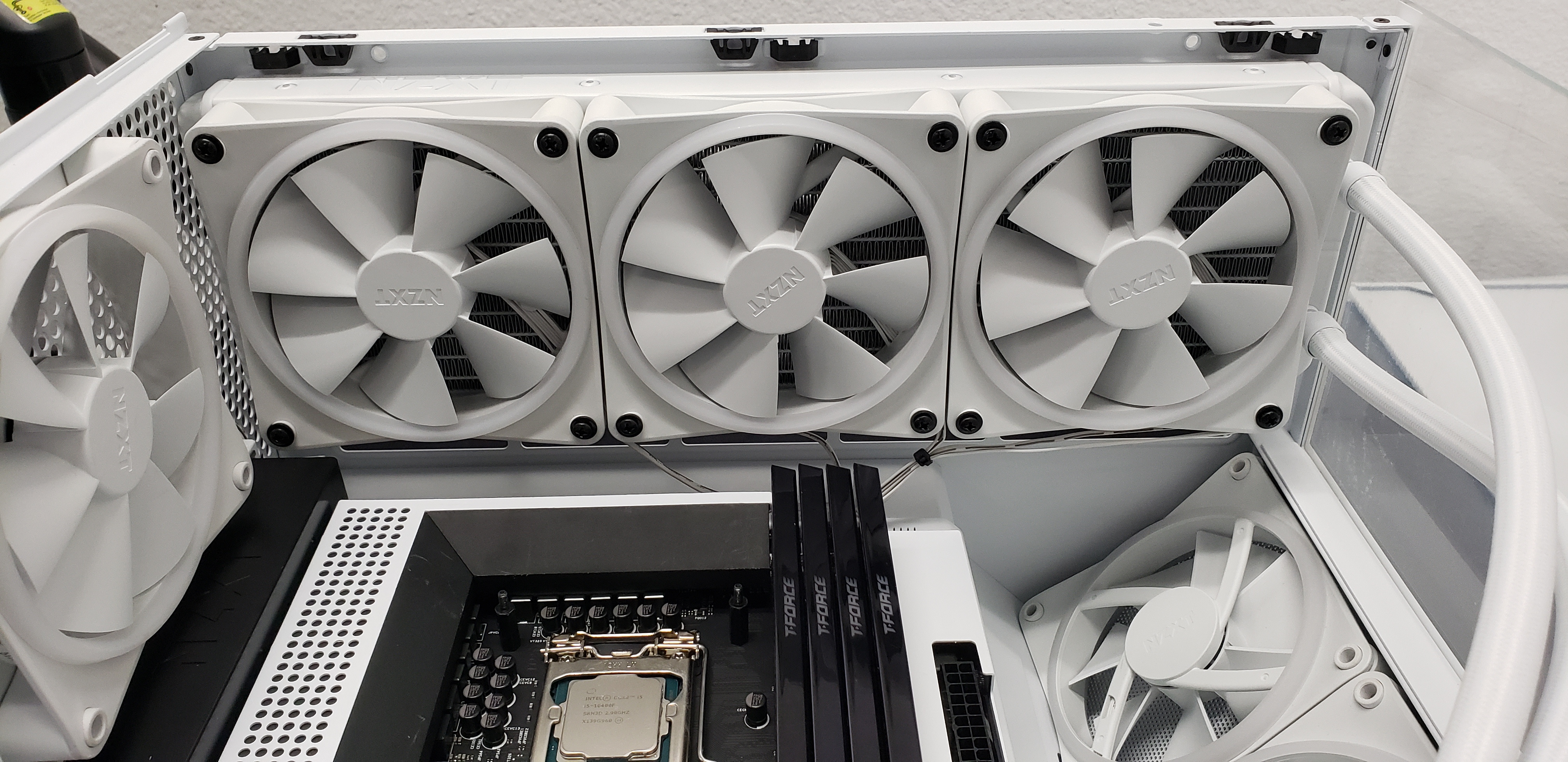

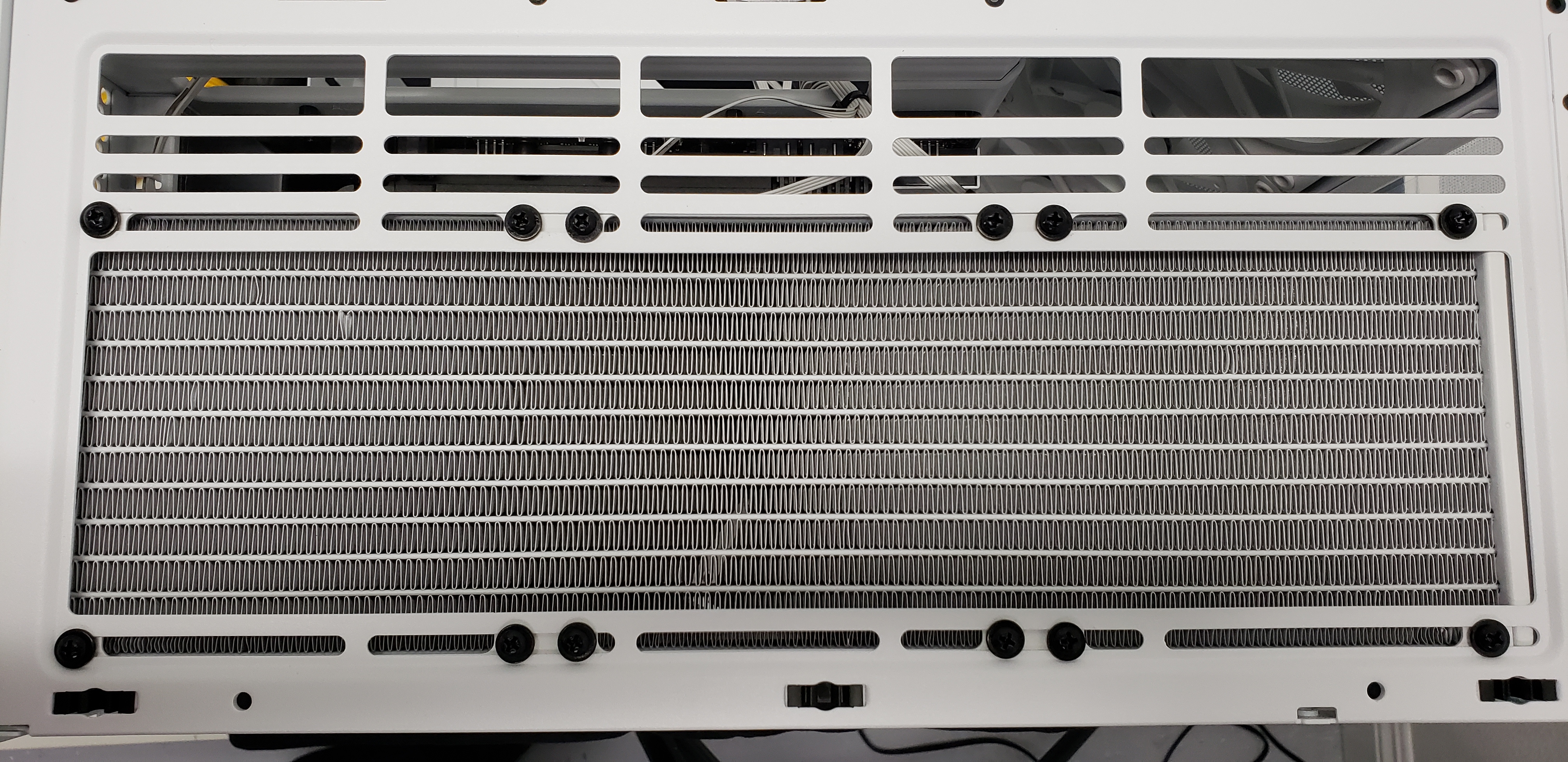

Ten slotte vind je bovenaan de behuizing de bovenste ventilatorsteunen.Deze ondersteunen niet alleen zonder problemen maximaal drie (3) 120 mm-ventilatoren of twee (2) 140 mm-ventilatoren, maar kunnen ook vloeistofkoelers met een lengte tot 280 of 360 mm ondersteunen.Als je met een torenkoeler zoals de NZXT T120-koeler gaat, raden we je aan deze ruimte vrij te laten, omdat deze frisse lucht van de CPU-koeler kan wegtrekken en de prestaties kan beïnvloeden. Als je echter een grotere AIO-koeler gebruikt, dan is de topmount heeft voldoende flexibiliteit voor de meeste AIO-vloeistofkoelers, zoals onzeKraken en Kraken Elite Series.
Zorg er bij het monteren van de ventilatoren op de radiator voor dat de kabels naar de achterkant van de behuizing wijzen.
Voor onze build gaan we met deNZXT Kraken 360 RGB in het wit, maar we ruilen de fans in voor de F120 RGB Duo-fans zoals we eerder deden overeenkomen met de rest van de constructie.
Montage van uw AIO Liquid Cooler
Hoewel we de montage van de radiator in het laatste gedeelte en de achterplaat hebben besproken tijdens het voorbereiden van het moederbord, moeten we nog steeds de koude plaatkap van onze koeler op het moederbord zelf monteren.

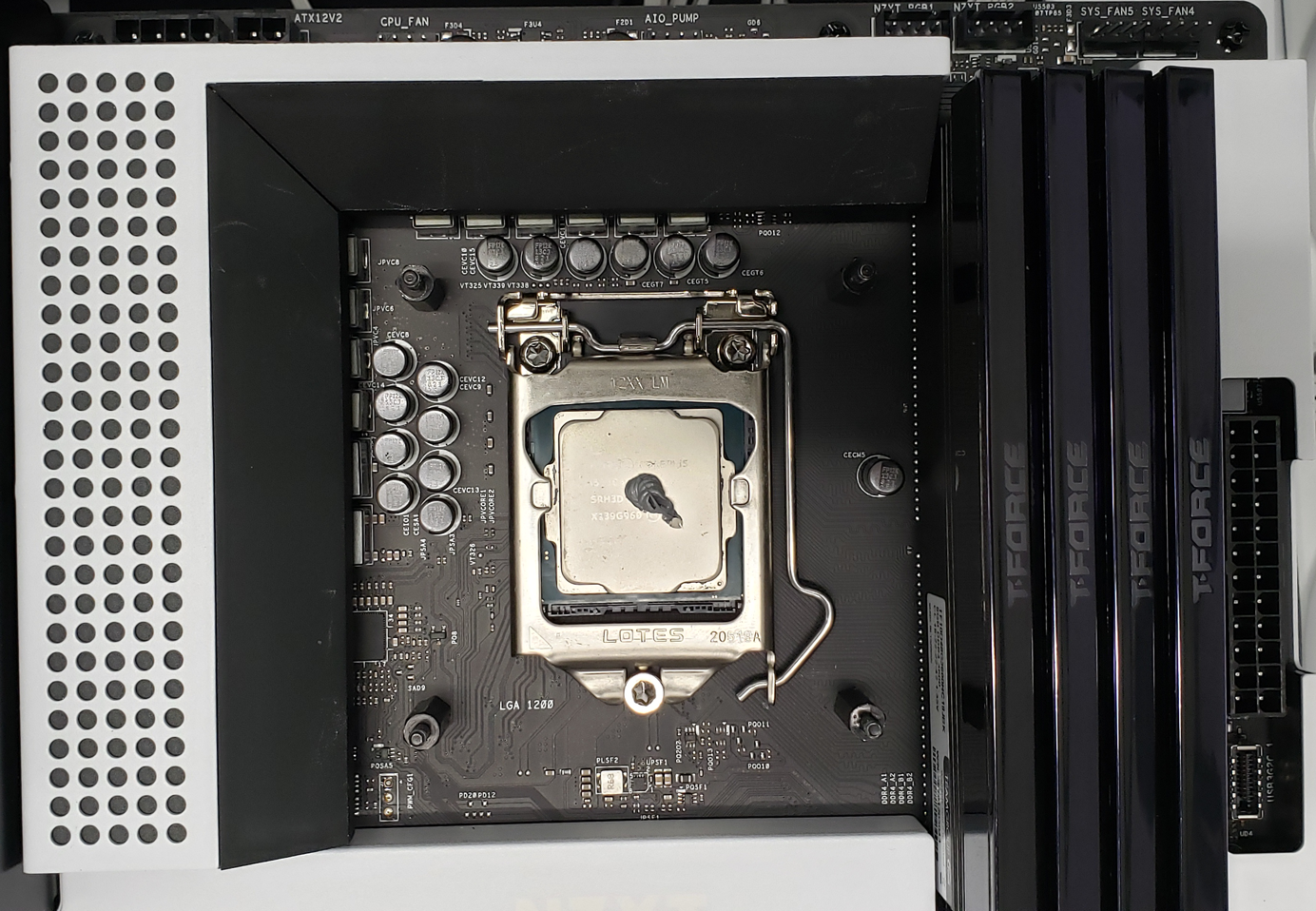

Als uw koelergeenvooraf aangebrachte thermische verbinding heeft, moet u een geschikte hoeveelheid rechtstreeks op deIntegrated Heat Spreader (IHS)op de CPU aanbrengen.Er zijn veel methoden om dit te doen, maar de methode die we zullen gebruiken is een hoeveelheid ter grootte van een erwt in het midden van de IHS.Als u een nieuwe, nog nooit geïnstalleerde koeler uit de NZXT Kraken-serie heeft, kunt u deze stap overslaan omdat uw thermische verbinding al vooraf is aangebracht en klaar voor gebruik is.

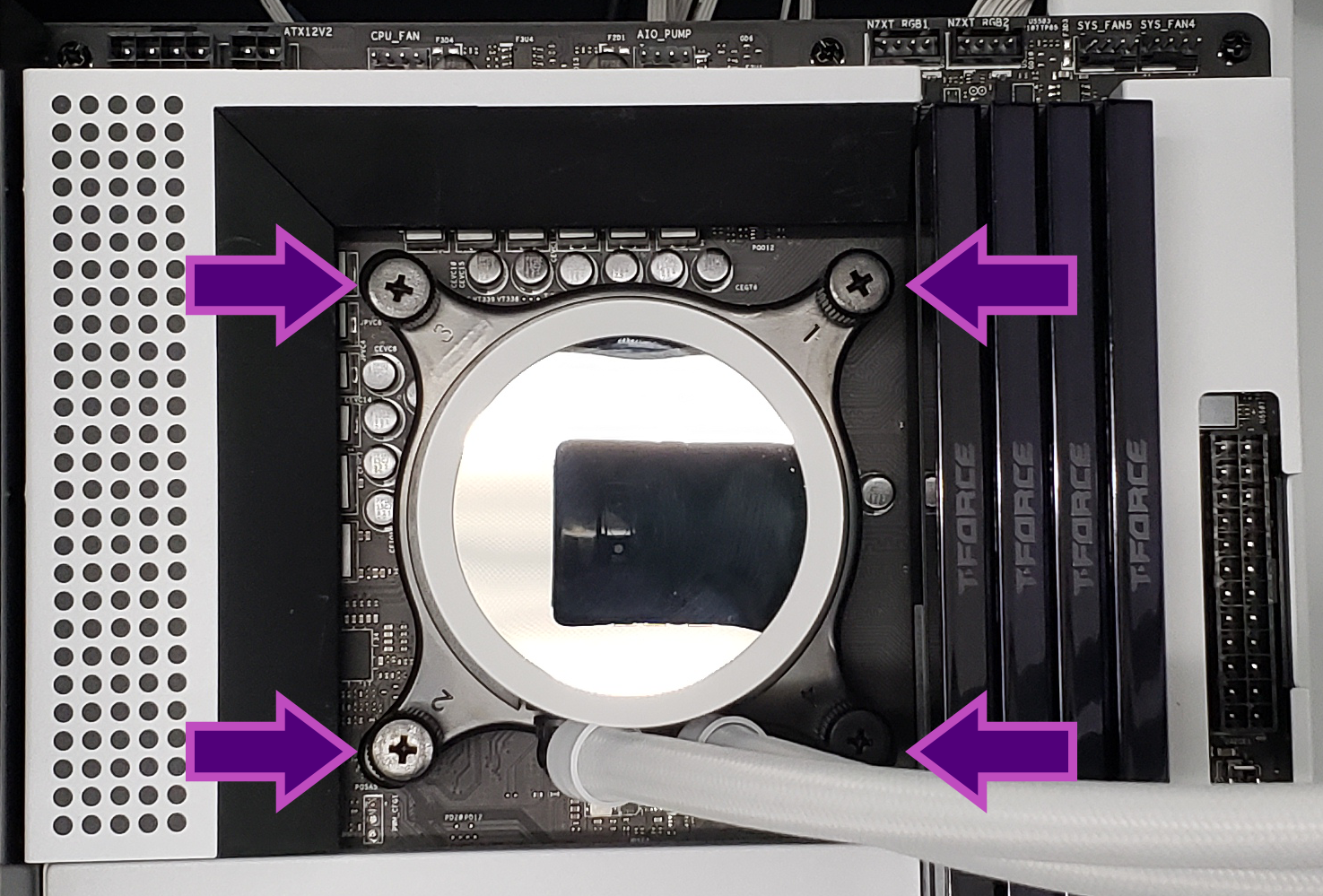

Zorg ervoor dat het juiste montagemateriaal op de koude plaatkap van uw AIO is geïnstalleerd (voor NZXT Kraken-koelers worden deze vooraf geïnstalleerd met de Intel-montagering).Als u een AMD CPU heeft, raadpleeg dan de gebruikershandleiding voor informatie over het verwisselen van de montagering).Lijn de CPU-koeler uit met de afstandhouders op het moederbord en zet vervolgens de koude plaatkap vast volgens de gebruikershandleiding die bij de koeler is meegeleverd.Voor koelers uit de NZXT Kraken-serie raden we aan om alle vier de schroeven losjes aan de afstandhouders te bevestigen en ze vervolgens in een X-vormig patroon vast te draaien, beginnend rechtsboven, linksonder, linksboven en ten slotte rechtsonder.Zorg ervoor dat u deze schroeven slechts vastdraait totdat ze alle vierhandvastzijn, aangezien het te vast aandraaien van deze schroeven kan leiden tot instabiliteit van het systeem.
Het installeren van de GPU
Verticale versus standaard GPU-montage

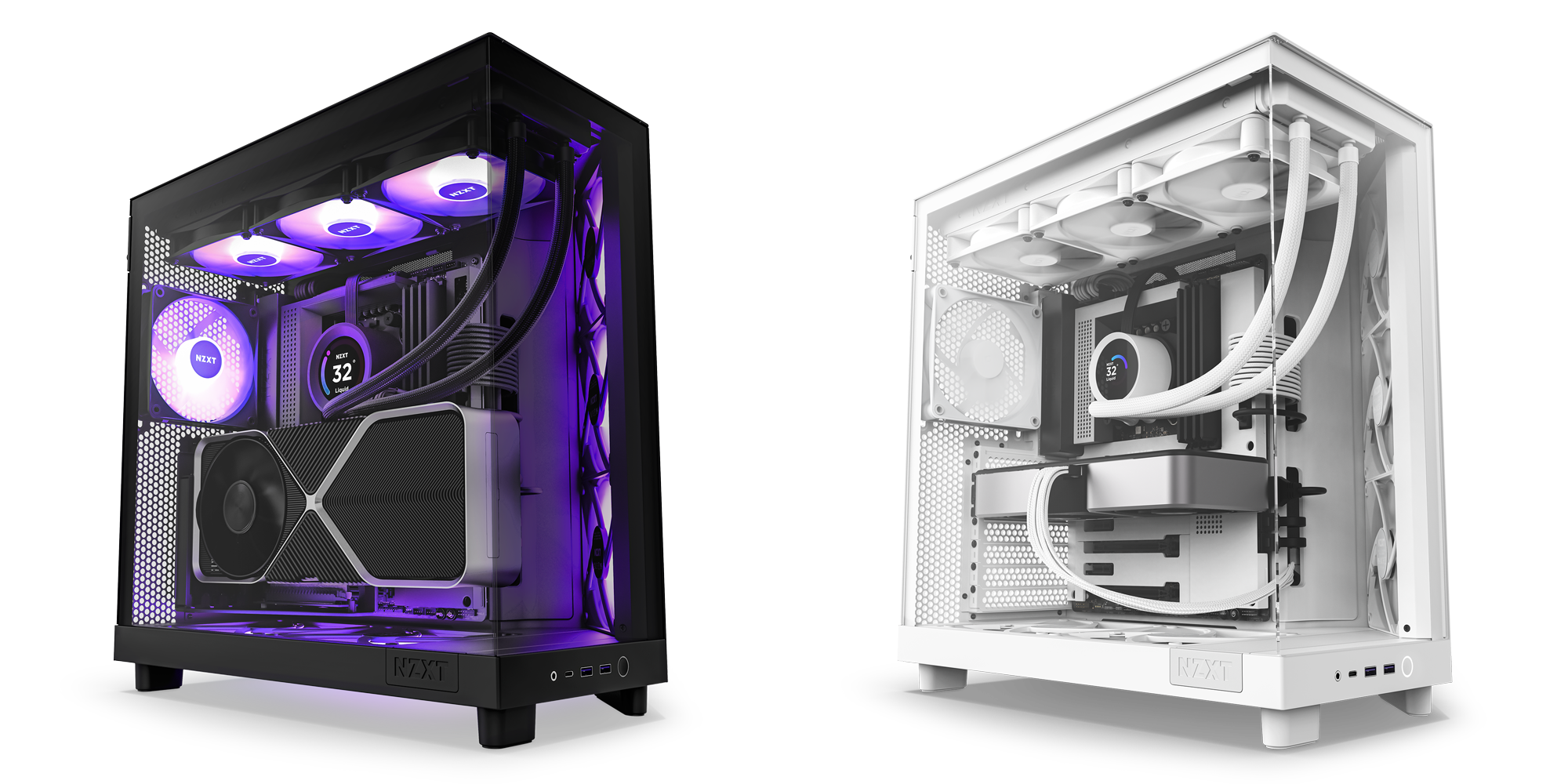

Wanneer u een grafische kaart ofGPUin de H6-serie installeert, heeft u een van de volgende twee opties:
- Standaard montage, ook wel bekend alsHorizontale montage[of
- Verticale montage via deNZXT Verticale GPU-montagekit
Tussen de twee montagetijden zal de keuze die u maakt meestal neerkomen op persoonlijke voorkeur en niet op prestatie.Verticale montage maakt het gemakkelijker om de ventilatoren en de frontplaat van uw GPU beter te laten zien, wat erg aantrekkelijk kan zijn voor uw build, afhankelijk van de GPU waarmee u hebt gekozen.Houd er echter rekening mee dat een verticale montage alle resterende PCIe-slots op uw moederbord blokkeert en het gebruik van een extra montagekit vereist (afzonderlijk verkrijgbaar).

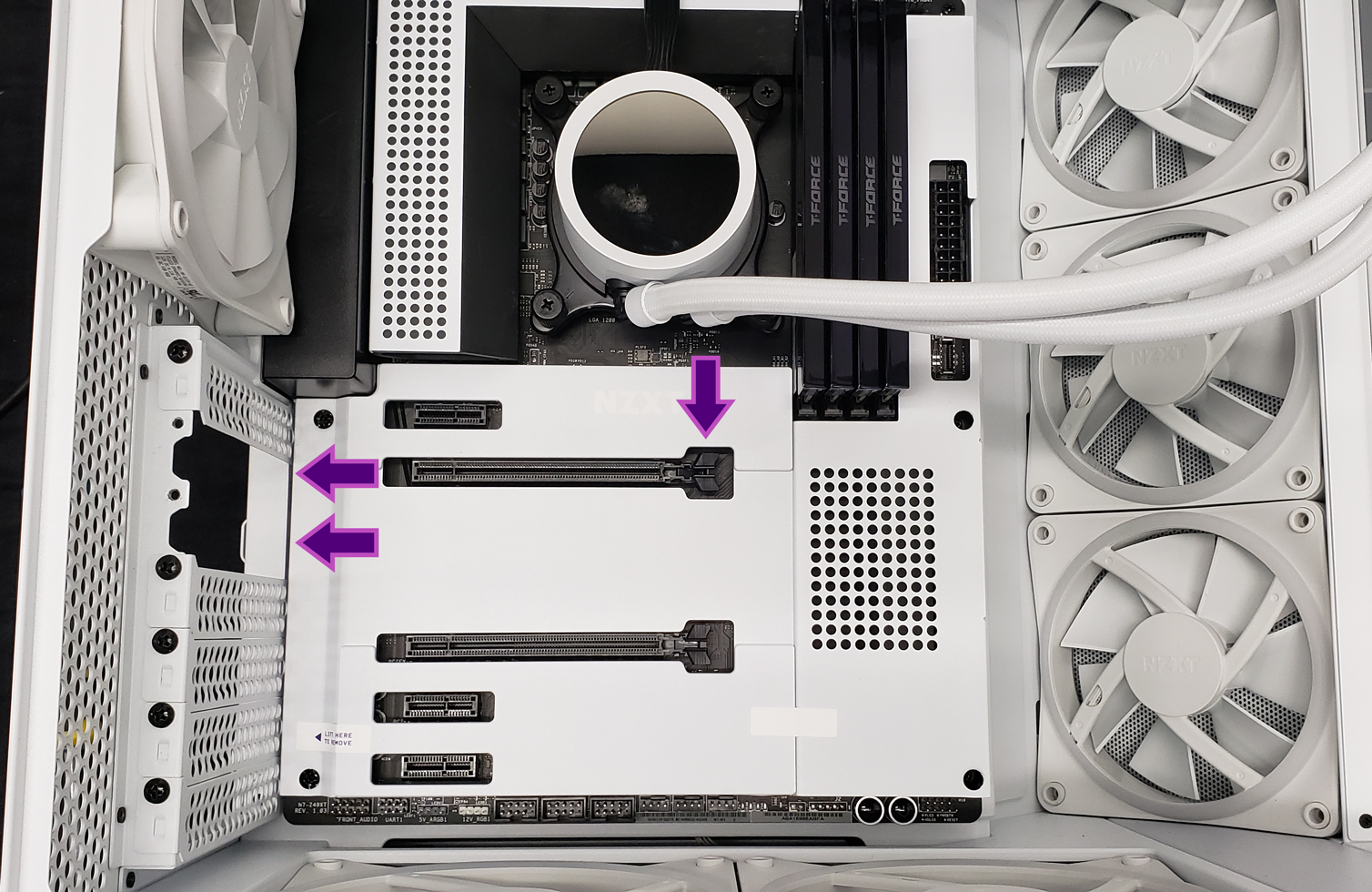

Wanneer u de GPU installeert, begin dan met het identificeren van het aantal slots dat u nodig heeft voor uw specifieke GPU en het slot dat overeenkomt met het bovenste PCIe-slot van het geïnstalleerde moederbord.Voor onze build gebruiken we een GPU met 2 slots, te beginnen met de tweede slotafdekking, zoals hierboven weergegeven.We moeten er ook voor zorgen dat de plastic zeemeerminclip aan de rechterrand van het PCIe-slotopenis.

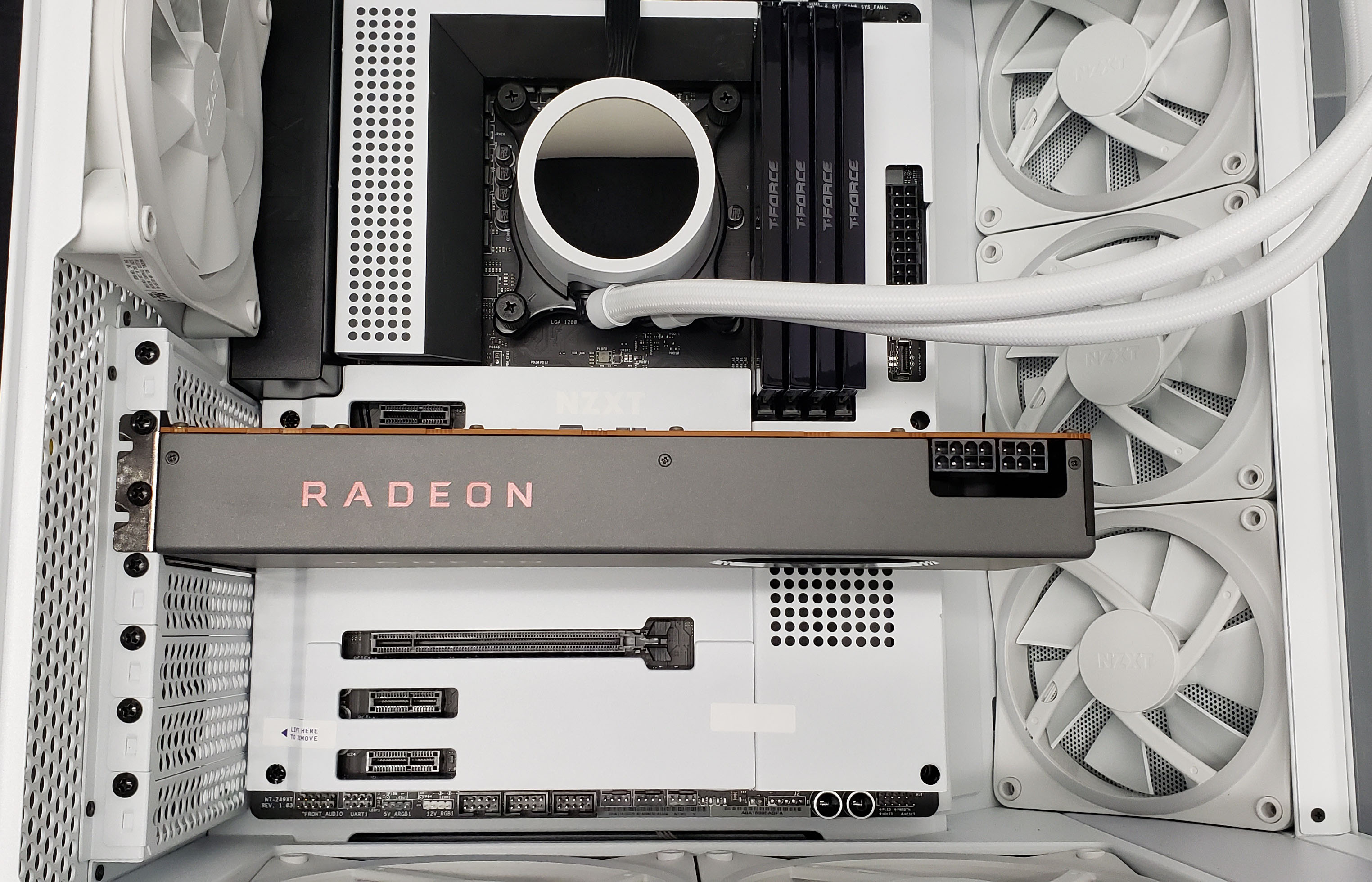

Lijn de GPU uit met de PCIe-sleuf en druk vervolgensstevigde kaart in de sleuf totdat de zeemeerminclip op zijn plaats klikt.Zet de GPU vast met de schroeven die zijn verwijderd uit de PCIe-slotafdekkingen en de kaart moet stevig in de behuizing worden gemonteerd.Veel GPU's kunnen ook aanvullende stroomkabels bevatten, in de vorm van een of meer 6+2 Pin PCIe-kabels of een 16-pins 12VHPWR-kabel (hierboven afgebeeld, onze GPU gebruikt een paar 6+2 kabels waarbij alleen het 6-pins gedeelte op een van de twee wordt gebruikt).
Wanneer u de verticale GPU-montagekit gebruikt, moet u in plaats daarvan alle achterste PCIe-slotafdekkingen verwijderen.Raadpleeg de gebruikershandleiding van het product voor meer informatie over het gebruik van de verticale GPU-montageset.
Installeren 3.5 " en 2.5 " Opslagschijven

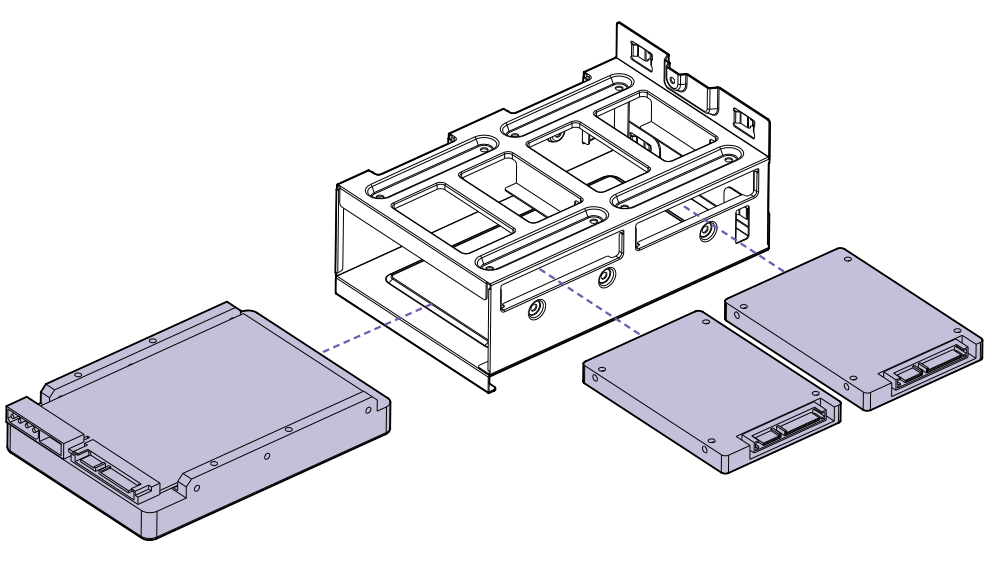

Een handig kenmerk van de NZXT H6-serie is een eenvoudig verwijderbare schijfkooi die kan worden gebruikt om zowel een enkele 3,5 " opslagschijf en een paar 2.5 " opslag schijven.
Zorg er bij het installeren van schijven voor dat alle connectoren naar deopenzijden van de schijfhouder wijzen.Als u niet van plan bent een 3.5 " of 2,5 " schijven in de pc kunt u er ook voor kiezen om de schijfhouder opnieuw te installeren of deze uit de behuizing te laten.
Voor onze build zullen we, hoewel we geen extra opslagschijven gebruiken, de kooi opnieuw installeren om onze NZXT [RGB vast te houden & Fan Controller voor de fans die we aan de case hebben toegevoegd.
De voeding installeren
Om de voedingseenheid ofPSUte installeren, begint u met het identificeren van het type voeding dat u gebruikt.De H6-serie is compatibel met de meeste ATX-voedingen, die in een van de drie categorieën vallen:
- Modulair - Alle kabels van de PSU kunnen indien nodig worden verwijderd en gebruikt.Dit maakt eenvoudig kabelbeheer mogelijk, omdat u alleen de kabels hoeft te gebruiken die nodig zijn voor de constructie.Dit is het type PSU dat we zullen gebruiken voor onze build.
- Semi-modulair - De meeste kabels van de PSU kunnen indien nodig worden verwijderd en gebruikt, maar belangrijke kabels zoals de 24-pins ATX Power en 4+4pin CPU-voeding kan in de voeding worden geïntegreerd en nietverwijderbaar.
- Standaard (ook wel niet-modulair genoemd) - Alle kabels van de PSU worden in de unit geïntegreerd en kunnen niet worden verwijderd.

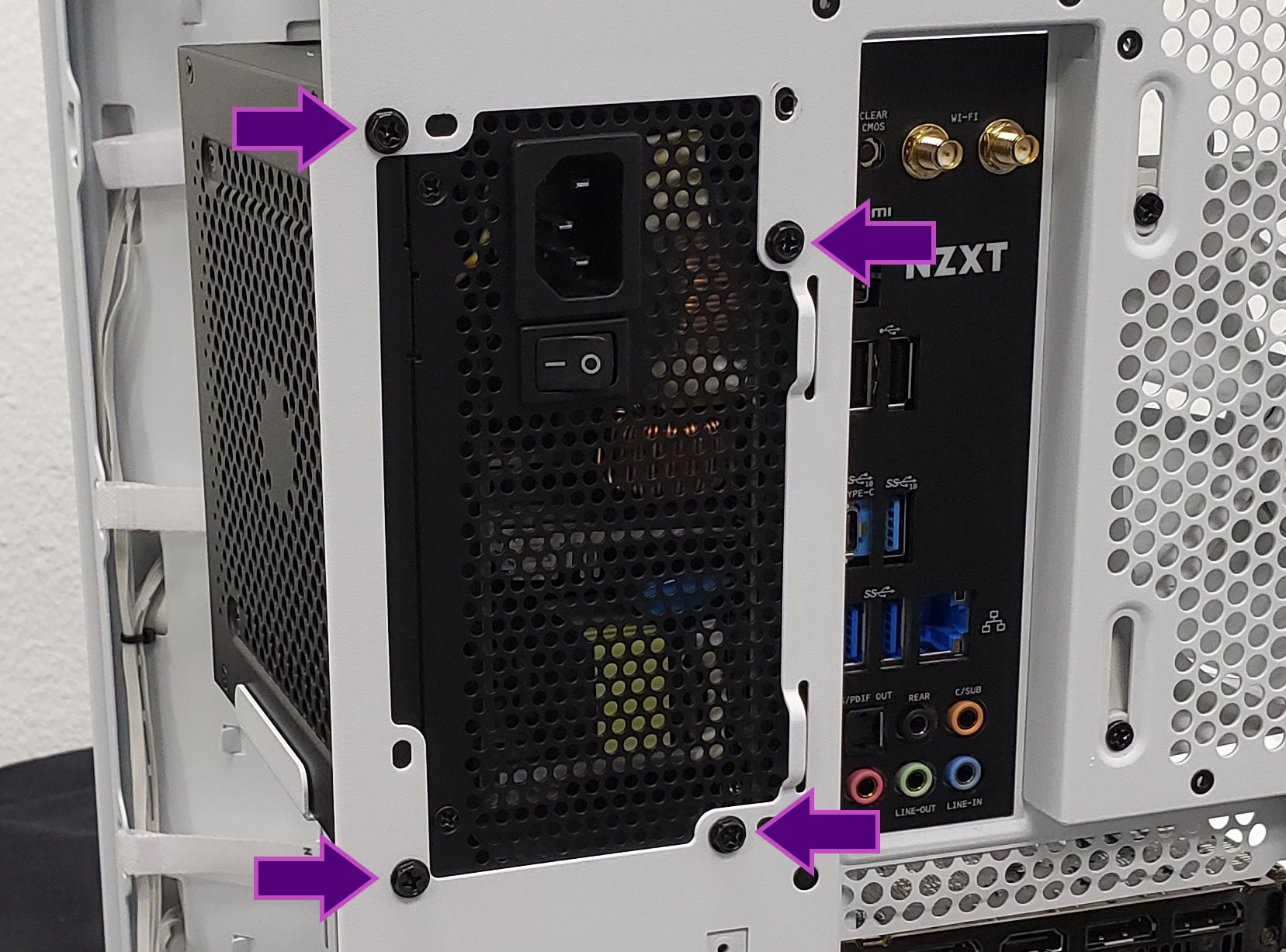

Lijn de PSU zo uit dat de ventilator naar de buitenkantvan de behuizing wijst en de schakelaar en AC-voedingsconnector naar deachterkant van de behuizing wijzen.Gebruik de vier PSU-montageschroeven die in de accessoiredoos van de behuizing of bij de voeding zelf zijn meegeleverd en bevestig de voeding aan de behuizing, zoals hieronder weergegeven.
Vervolgens moeten we bepalen welke kabels nodig zijn voor onze constructie.Dit kan worden gedaan door alle hardware te controleren die we op de pc hebben geïnstalleerd, dus voor deze build hebben we het volgende nodig:
- Eén (1) 24-pins ATX-voedingskabel (naar het moederbord)
- Een 1) 4+4-pin CPU-voedingskabel (naar het moederbord)
- Twee (2) 6+2-pin PCIe-voedingskabels (naar de GPU)
- Eén (1) SATA-voedingskabel (naar de RGB-controller, RGB & Fancontroller en Kraken 360-koeler)
Elk van deze kabels moet zowel op de PSU als op de doelonderdelen worden aangesloten.Als u een niet-modulaire PSU heeft, is het raadzaam om alle ongebruikte stroomkabels te bundelen en vast te binden, zodat ze later in de bouw niet in de weg zitten.Voor modulaire en semi-modulaire PSU's kunt u deze kabels gewoon los laten.
De bouw voltooien - Kabelbeheer

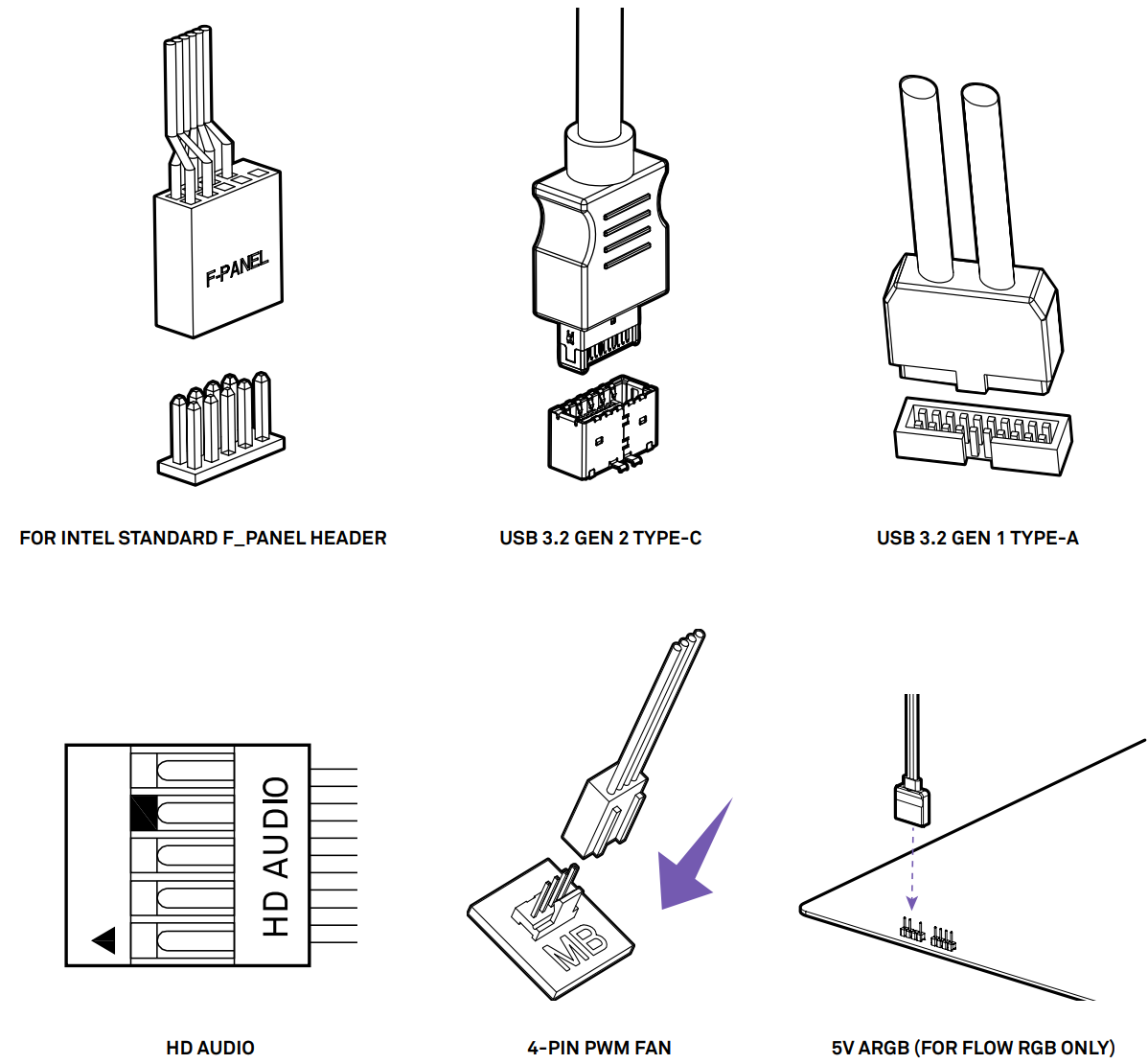

De laatste stap bij het samenstellen van uw pc is het aansluiten van eventuele resterende kabels op het moederbord en alle andere benodigde hardware.De gemakkelijkste hiervan om mee te beginnen is het voorpaneel I/O kabels uit de behuizing zelf:
- F_PANEL Kabel
- HD_Audio Kabel
- USB 3.1 Gen 2 (Type A)-kabel
- USB 3.2 Gen 1 (Type C)-kabel
Het is u misschien opgevallen dat de handleiding specifiek verwijst naar de F_PANEL kabel als " Voor Intel-standaard F_Panel Koptekst " .Als u een AMD-gebruiker bent, is het zeer waarschijnlijk dat uw moederbord fysiek compatibel is met deze header, aangezien de meeste moederbordfabrikanten dit specifieke montagepatroon de afgelopen paar moederbordgeneraties hebben overgenomen (al vanaf de X370-chipset).Als u niet zeker weet of uw moederbord compatibel is, neem dan contact op met de fabrikant van het moederbord of met onsCklant Ondersteuning team.Als alternatief kunt u onze onderstaande gids raadplegen, waarin dit specifieke onderwerp wordt behandeld:
NZXT-ondersteuning - H-serie breakout-kabel
De juiste plaats om elk van deze kabels aan te sluiten zal variëren van build tot build, maar voor de meesteATXenmATXmoederborden zullen deze meestal hetzelfde patroon volgen:
- F_PANEL - Rechteronderhoek van het moederbord
- HD_Audio - Linkeronderhoek van het moederbord
- USB 3.1 Gen 2 (Type A) - Onderrand van het moederbord, vlakbij de F_PANEL connectorofrechterrand van het moederbord, vlakbij de SATA-connector(en)
- USB 3.2 Gen 1 (Type C) - Rechterrand van het moederbord, vlakbij de 24-pins ATX-voedingsconnector
Vervolgens willen we alle interne USB 2.0-verbindingen die afkomstig zijn van ventilator- en verlichtingscontrollers of de AIO-vloeistofkoeler (indien van toepassing) aansluiten op het moederbord, gevolgd door de SATA-gegevensverbindingen van het moederbord naar eventuele geïnstalleerde SATA-opslagschijven.Als u 5V ARGB- of 12V RGB-hardware in de pc gebruikt, zoals lichtstrips, achterplaten, enz., is dit ook een goed moment om deze op de juiste poorten aan te sluiten.Als je geen speciale fancontroller gebruikt zoals wij onze build gebruiken, zorg er dan ook voor dat je de 12V-voedingskabels van al je fans aansluit op de juiste headers op je moederbord.Voor meer informatie over deze aansluitingen kunt u de gebruikershandleiding van uw moederbord raadplegen, evenals eventuele aanvullende componenten.
Vanaf hier moet u alle resterende stroomaansluitingen aansluiten, zoals de 24-pins ATX-voedingskabel (meestal aan de rechterkant van het moederbord), 12V CPU-voedingskabel(s) (meestal in de linkerbovenhoek van het moederbord). moederbord, PCIe- of 12VHPWR-voedingskabel(s) (meestal aan de rechterkant van de GPU), en ten slotte alle benodigde SATA- of randvoedingskabels.
In dit stadium, zodra alle kabels zijn aangesloten, kunt u de panelen weer aansluiten en de pc zonder problemen opstarten... maar het zal u misschien opvallen dat het systeem zelf er in de huidige vorm misschien een beetje een puinhoop uitziet.Bij deze stap zullen de meeste gebruikers hun systeem willen opruimen via Kabelbeheer.
Gelukkig bevat de NZXT H6-serie standaard een flink aantal opties om kabels netjes te routeren, te bundelen en te beheren, terwijl je slechts wat tijd en wat extra benodigdheden nodig hebt.Voor kabelbeheer zijn de meest gebruikte hulpmiddelen:
- Kabelbinders, ook wel bekend als " ritssluitingen " of " draai banden "
- Kabelbinders, ook wel klittenbanden genoemd
- Elektrische tape
- Kabelmouwen
- Krimpfolie
- Kabelwikkel
- Hoektangen, draadscharen of scharen
Voor deze handleiding houden we het simpel met enkele kabelbinders (meegeleverd in de accessoiredoos), de ingebouwde kabelbinders, een paar extra kabelbinders en een paar verzonken frezen.

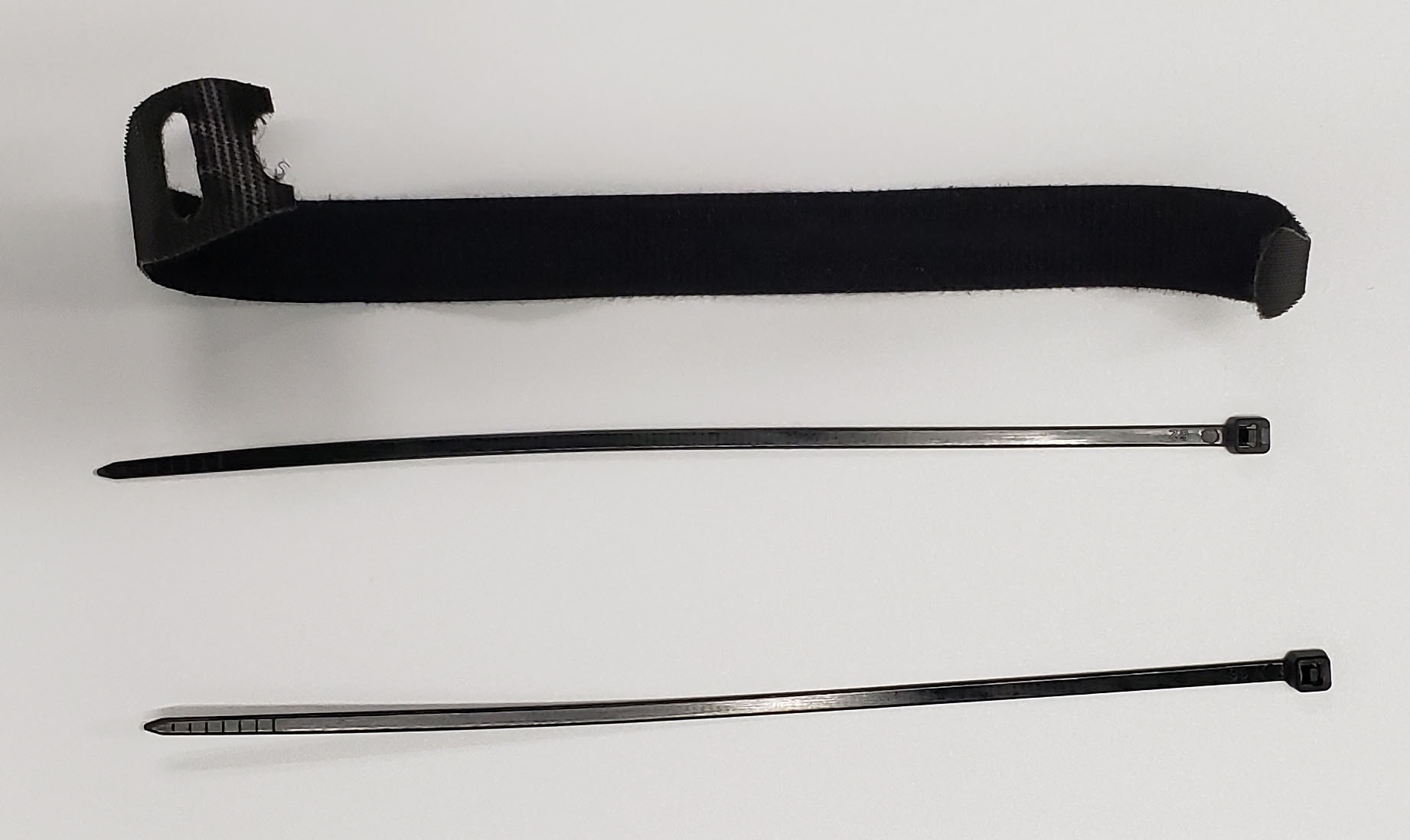

Ritssluitingen en klittenbanden zijn waardevolle hulpmiddelen voor schoon kabelbeheer.

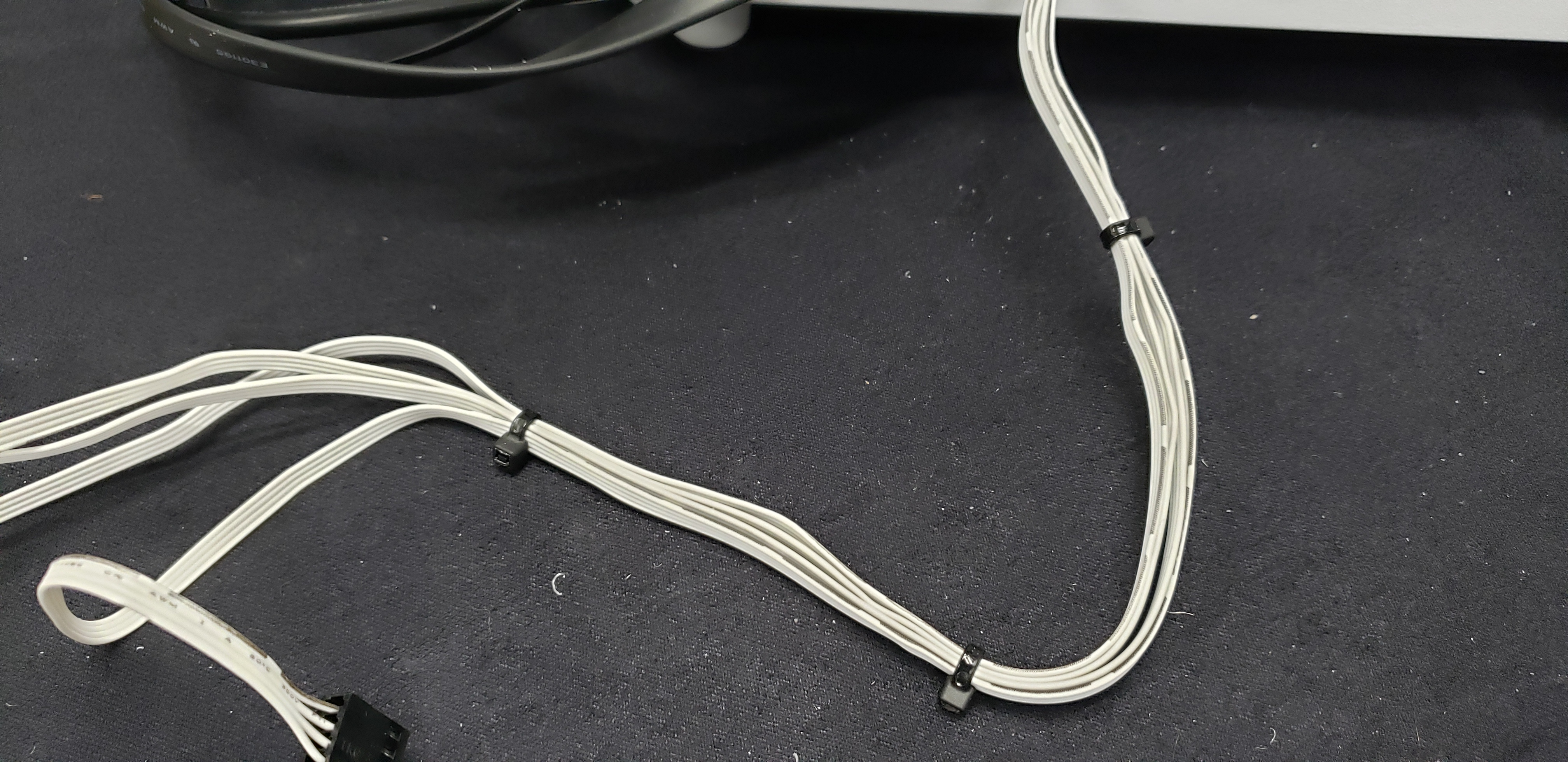

Begin met het verzamelen van vergelijkbare kabels die van nabijgelegen plaatsen in de koffer komen en bundel ze vervolgens met kabelbinders of kabelbinders.Voor deze build zijn we al verder gegaan en hebben we een aantal van deze kabels in een paar groepen verzameld met behulp van kabelbinders:
- RGB van de onderste ventilatoren & Ventilatorkabels (4 kabels)
- RGB van de voorste ventilatoren & Ventilatorkabels (6 kabels)
- RGB van de beste fans & Ventilatorkabels (6 kabels), RGB-ventilator aan de achterkant & Ventilatorkabels (2 kabels) en de Kraken Breakout-kabel (2 kabels)
- De voorkant I/O Paneelkabels (4 kabels)
- De PCIe-voedingskabels van de GPU (2 kabels)
Hoe u uw kabels bundelt, hangt geheel af van uw persoonlijke voorkeur. Een schone manier om kabels van meerdere apparaten bij elkaar te houden, is echter door elke keer dat er een nieuwe kabel aan de bundel wordt toegevoegd een nieuwe ritssluiting te introduceren. and/or voeg elke 4-6 inch een nieuwe ritssluiting toe.Het wordt ooknietaanbevolen om PSU-stroomkabels aan niet-PSU-stroomkabels vast te binden en in plaats daarvan kabelwikkels te gebruiken, omdat dit het onderhoud en het upgraden van componenten eenvoudiger kan maken.Voor deze build hebben we ervoor gekozen om gerelateerde onderdelen aan elkaar te binden (zoals de bovenste ventilatoren en Kraken breakout-kabels), maar kabelbinders te gebruiken voor niet-gerelateerde onderdelen zoals de CPU-voeding en de voedingskabel aan de achterkant.

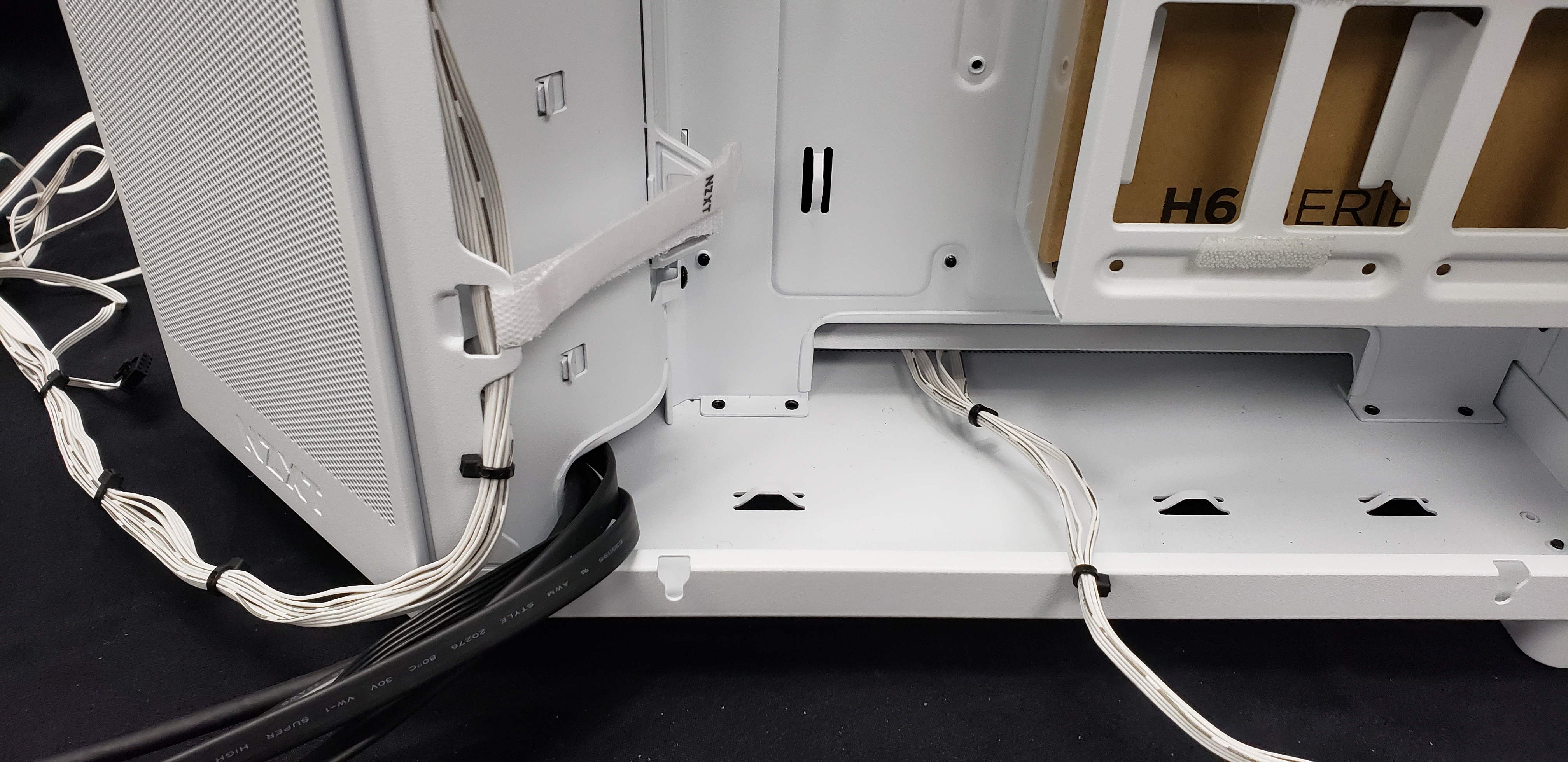

Vastbinders zoals de metalen lussen in de afbeelding hierboven zijn een goed punt om een ritssluiting of kabelband toe te voegen om gegroepeerde kabels aan de behuizing vast te houden en uit de weg te houden.
Vanaf hier kunnen we ervoor zorgen dat de kabels netjes naar de rechterkamer van de koffer worden geleid en ze aan de koffer zelf vastbinden met behulp van de ingebouwde kabelbinders en verschillende bevestigingspunten in de koffer zelf.Bij het groeperen van kabels aan de achterkant kun je het beste beginnen met het groeperen van kabels op basis van hardware, gevolgd door waar ze vandaan komen.De Top Fan- en Kraken-kabels zijn bijvoorbeeld gegroepeerd en lopen naar de bovenste kabelbinders waar ze de achterste ventilatorkabels verbinden en 4+4pin CPU-voedingskabel voordat u deze door het middelste kabelkanaal naar beneden beweegt, waar ze worden vastgebonden met extra kabelbinders.

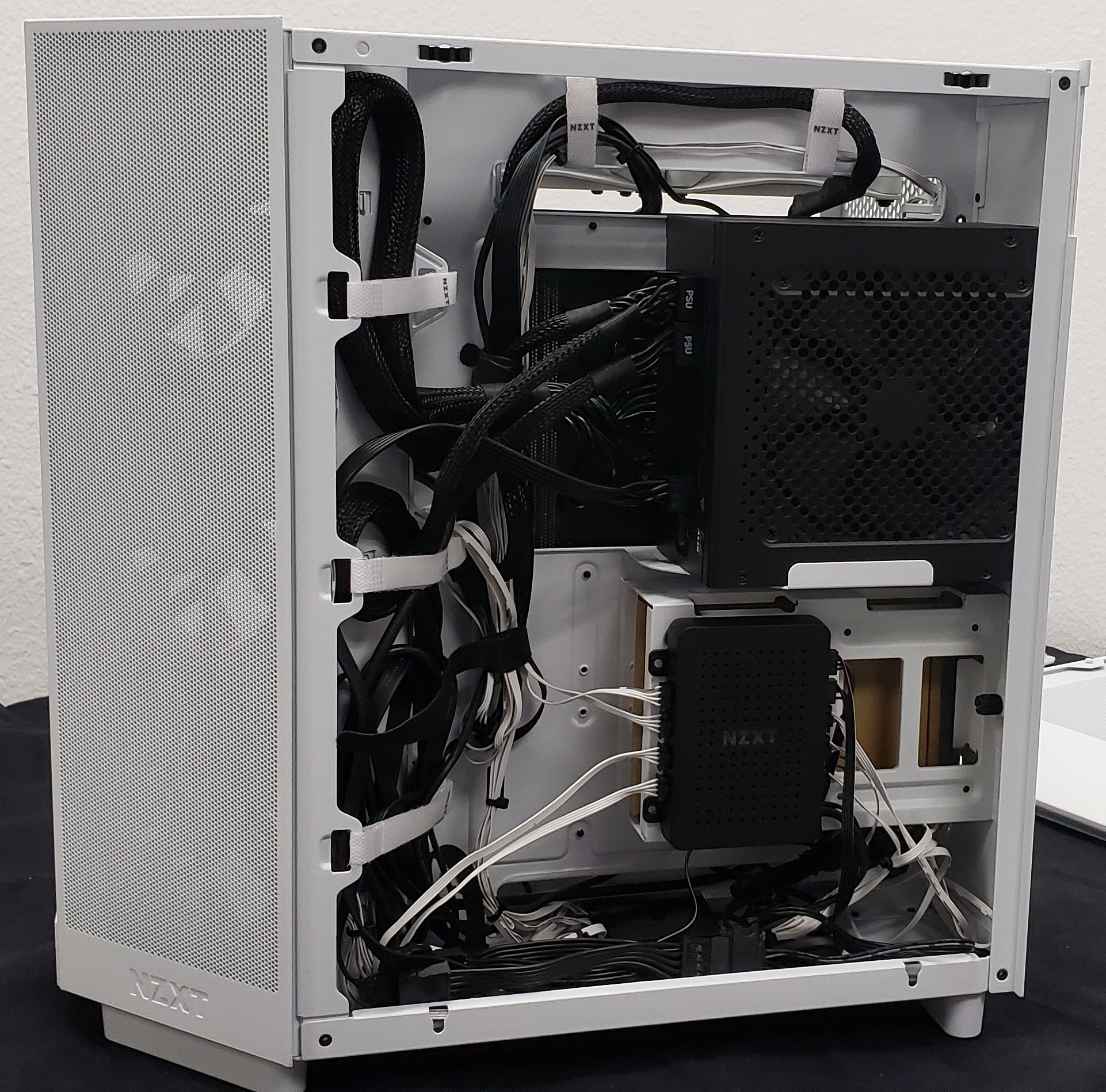

De H6-serie bevat kabelbinders langs de boven- en rechtervoorrand van het moederbord.Hoe je deze banden ziet, is afhankelijk van je persoonlijke voorkeur, maar voor deze constructie hebben we de volgende routes gevolgd:
- Route 1 (Topgroep > Centrum > Onderkant) - 4+4-pin CPU-kracht + Kabels ventilator achter > Topkanaal, topfans + Kraken-uitbraak > Topkanaal > Centrum Kanaal > PSU, RGB-controller, moederbord, SATA-voeding
- Route 2 (Rechtsvoorgroep > Onder) - Voorventilatoren > Rechtervoorkanaal, voorkant I/O Kabels > Kanaal rechtsvoor > Moederbord, RGB & Fancontroller
- Route 3 (Midden-Rechtsvoorgroep > Voeding) - 24-pins ATX-voedingskabel + 2x 6+2 PCIe-voedingskabel > Kanaal rechtsvoor > Stroomvoorziening
- Route 4 - (rechtsvoor > Onder) - SATA-voedingskabel, kanaal rechtsvoor > Onderkant > RGB-controller, RGB & Fancontroller

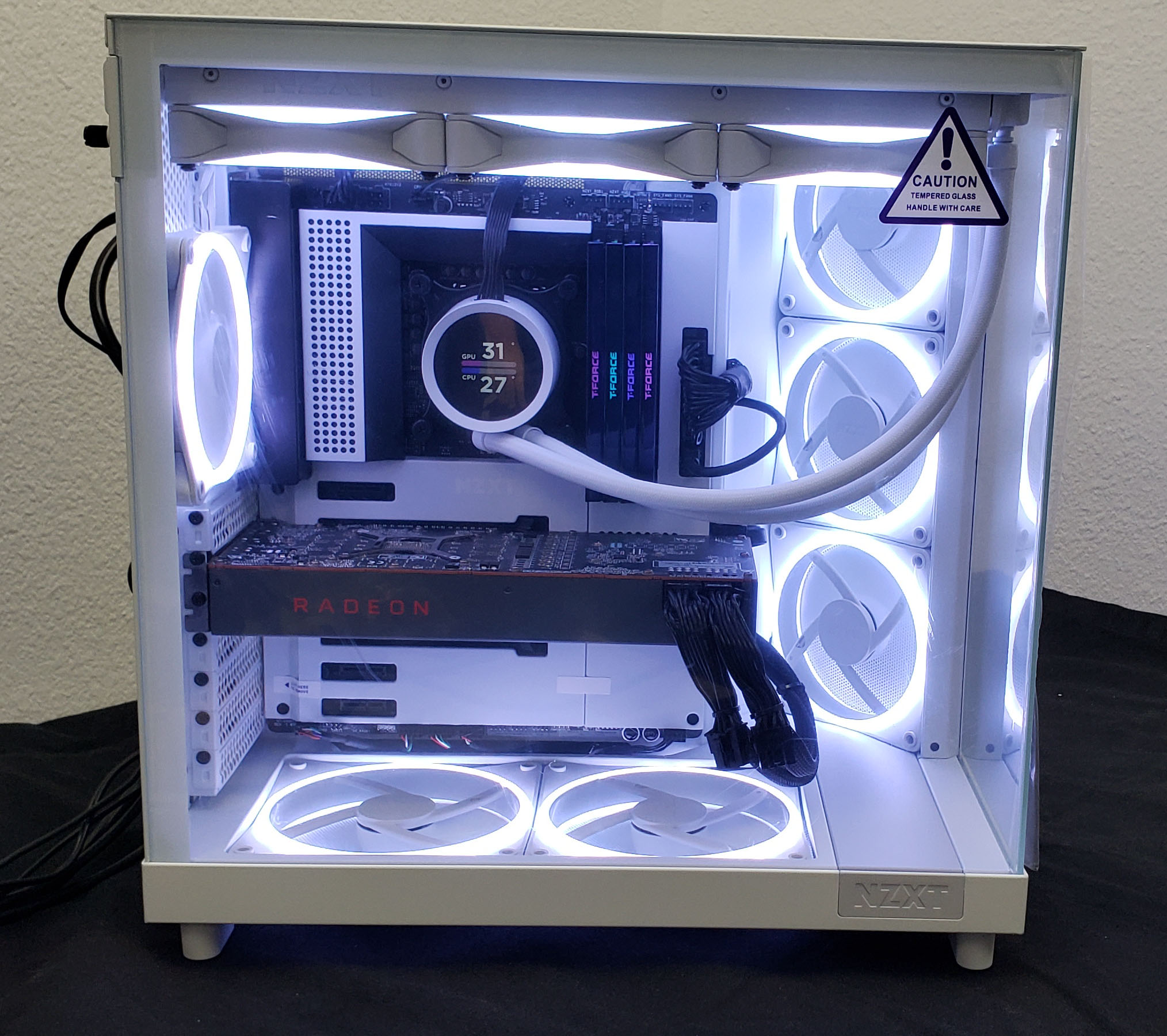

Nu al onze kabels zijn aangelegd en vastgebonden, is het tijd om alle verwijderde panelen weer aan de behuizing te bevestigen en uw pc op uw bureau te zetten, zodat we ons werk kunnen bewonderen.

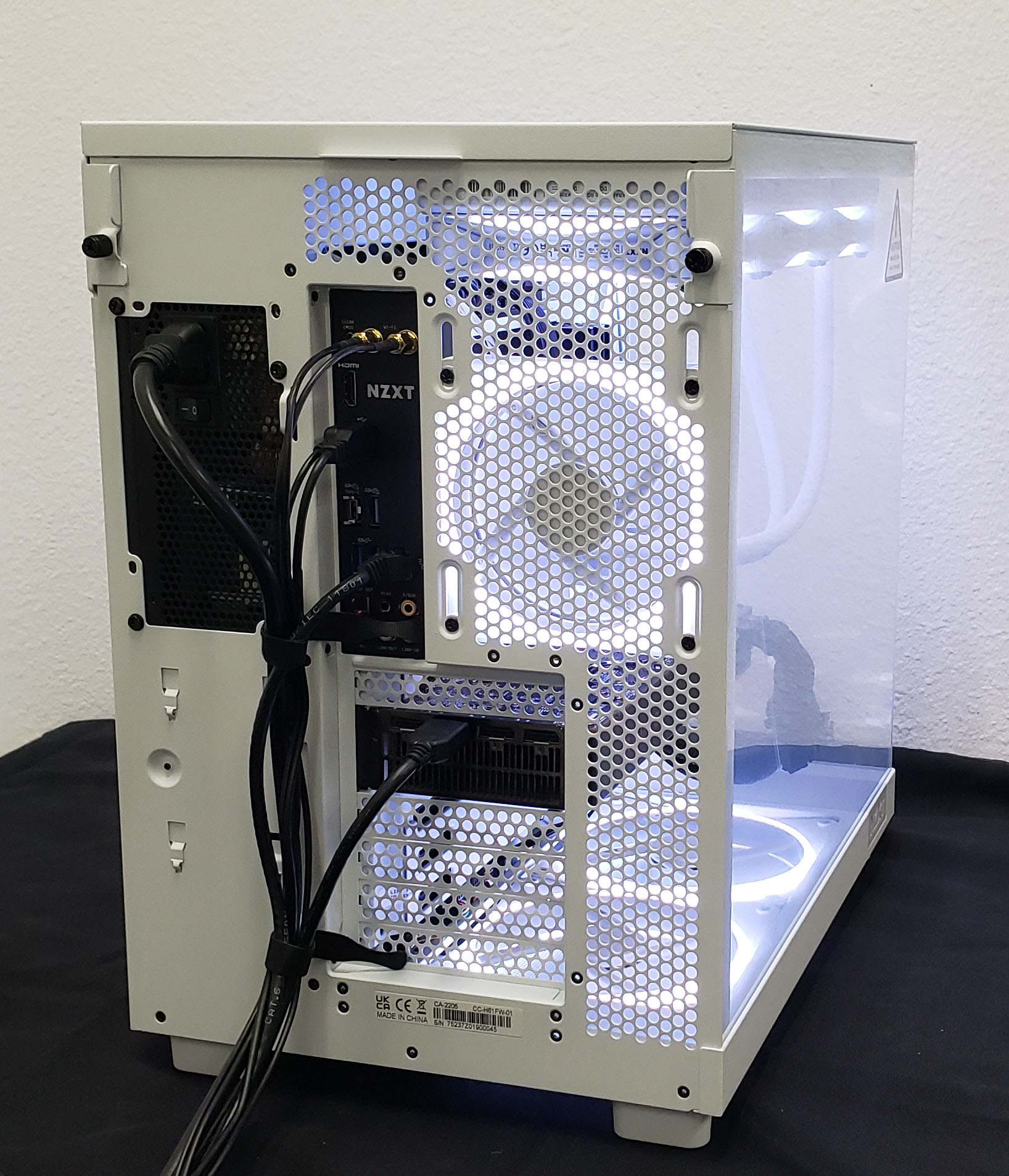

Voordat we het boek over onze H6 Build volledig sluiten, willen we er nog op wijzen dat kabelbeheer niet beperkt hoeft te blijven tot debinnenkantvan uw pc, maar zich kan uitstrekken tot uw bureau als geheel.Gelukkig is een klein bonuskenmerk van de H6-serie dat de koffer een aantal externe bevestigingspunten op de koffer zelf bevat.Door gebruik te maken van deze bevestigingspunten kunt u uw pc-kabels opruimen in plaats van dat er een chaotische wirwar aan kabels uit de achterkant van uw pc komt.
Heeft u vragen die niet in deze handleiding worden behandeld of heeft u meer hulp nodig?Neem gerust contact op met onsKlantenservice team en een van onze vriendelijke ondersteuningsagenten zal er zijn om u te helpen.
