Extra RGB-ventilatoren toevoegen aan de H510 Elite

De H510 Elite bevat als deze uit de verpakking komt vier ventilators, waarvan twee AER RGB 2 140 mm ventilators die vooraf zijn aangesloten op de meegeleverde Smart Device V2-controller voor RGB-voeding en ventilatorvermogen. Hoe we deze kabels routeren is optimaal voor eenvoudige installatie van je build in de H510 Elite, maar in sommige gevallen willen klanten misschien extra RGB-ventilatoren toevoegen.

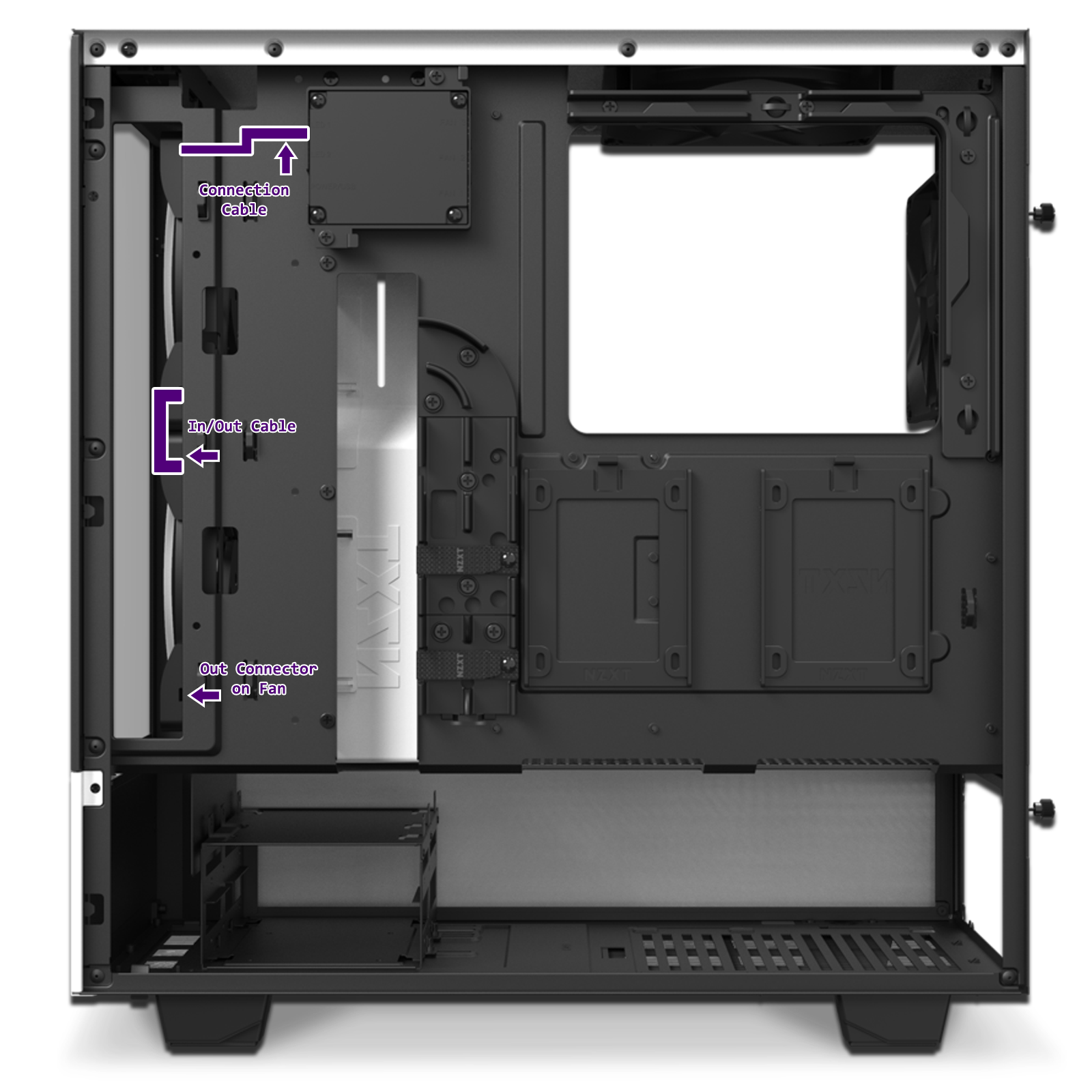

Dit zou vereisen dat je deze extra AER RGB 2-ventilatoren in serie koppelt aan de vooraf geïnstalleerde ventilatoren, maar dit is niet mogelijk zonder de volgorde waarin deze ventilatoren in serie zijn geschakeld aan te passen. Dit komt doordat dat de meegeleverde RGB-ventilatorkabels net niet lang genoeg zijn om van de voorste ventilatoren naar de bovenste bevestiging van de behuizing te reiken. Hieronder vind je de huidige configuratie van de H510 Elite uit de verpakking.

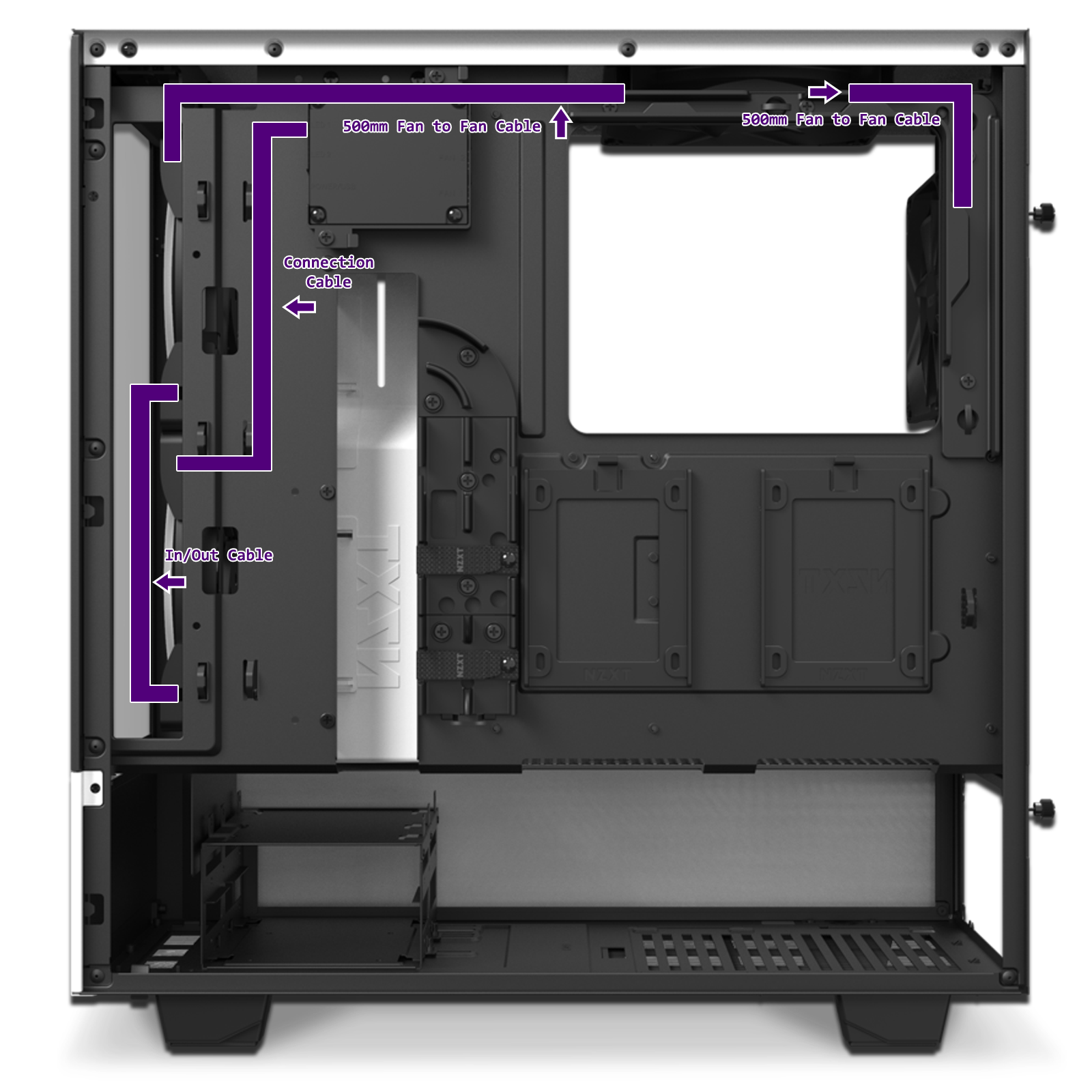

Voordat we ingaan op hoe je dit doet, is het belangrijk om te vermelden dat als je een AER RGB 2-ventilator op de achterste ventilatorbevestiging wilt aansluiten, je de bovenste ventilator ook moet vervangen door een AER RGB 2-ventilator om dit te laten werken. Je hebt een 140 mm AER RGB 2-ventilator nodig voor de bovenkant en een 120 mm AER RGB 2-ventilator voor de achterkant. Met de meegeleverde 500 mm ventilator-naar-ventilatorkabels die bij de twee ventilatoren worden geleverd die je afzonderlijk hebt gekocht, routeer je deze zoals weergegeven op de onderstaande foto:

Om dit verder uit te leggen, veranderen we de volgorde van de serieschakeling om de kabelroutering te vereenvoudigen. Hierdoor zou de onderste voorste ventilator de eerste ventilator in de keten worden, gevolgd door de bovenste ventilator aan de voorkant, vervolgens de bovenste ventilator en ten slotte de ventilator aan de achterkant. Als de RGB-kabels op deze manier worden gereorganiseerd, kunnen al je RGB-ventilatoren zich op hetzelfde kanaal op het Smart Device v2 bevinden. Als je vragen hebt over dit proces, neem dan contact op met onze klantenservice.
