In dit artikel lees je hoe je de Smart Device V2 in je H210i behuizing vervangt. Voor deze handleiding heb je het volgende nodig:
- Een kruiskopschroevendraaier
- Een compatibele NZXT i-Series of Elite series behuizing:
- H510i of H510 Elite
- H710i
- H210i
- Smart Device V2 vervanging
Klik voor stappen om het Smart Device uit je etui te halen op de versie van je etui om de onderstaande handleiding uit te breiden:
H510 & H210
Stap 1 - De zaak voorbereiden

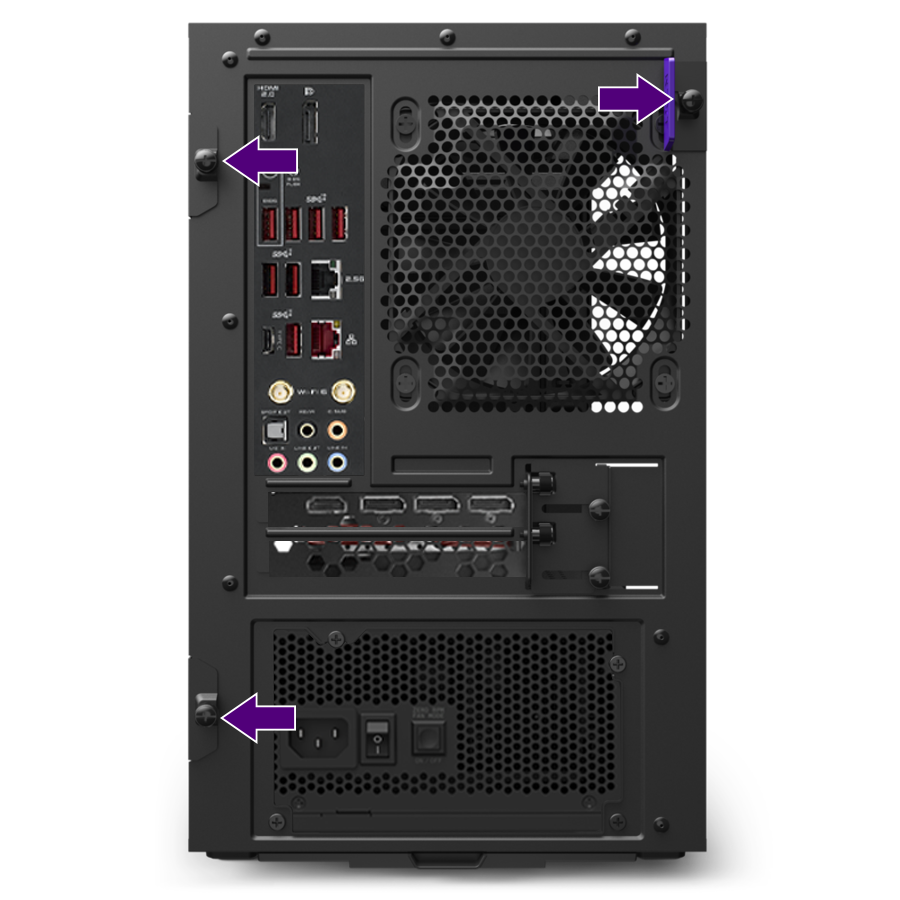

Draai om te beginnen de drie schroeven los waarmee de zijpanelen op de behuizing zijn bevestigd, zoals hieronder aangegeven:
Checkpoint - De drie schroeven zijn geborgde schroeven en vallen slap zodra ze losgedraaid zijn.Deze schroeven moeten niet helemaal verwijderd worden.
Zodra de schroeven zijn losgedraaid, verwijder je het metalen zijpaneel door het weg te hengelen aan de achterkant van de behuizing, gevolgd door het glazen paneel door het paneel weg te trekken van de bovenkant van de behuizing. Leg beide panelen op een veilige ondergrond om beschadiging te voorkomen.
Stap 2 - Het Smart Device V2 verwijderen
Het Smart Device V2 bevindt zich in de linkerbovenhoek achter het metalen zijpaneel. Ontkoppel de volgende aansluitingen van het Smart Device V2:
- Ventilatoren aangesloten op de FAN 1-3 headers
- Alle RGB-apparaten aangesloten op de LED 1 en 2 headers
- De interne USB 2.0-aansluiting op het moederbord
- De SATA-voedingsaansluiting op de voedingskabel

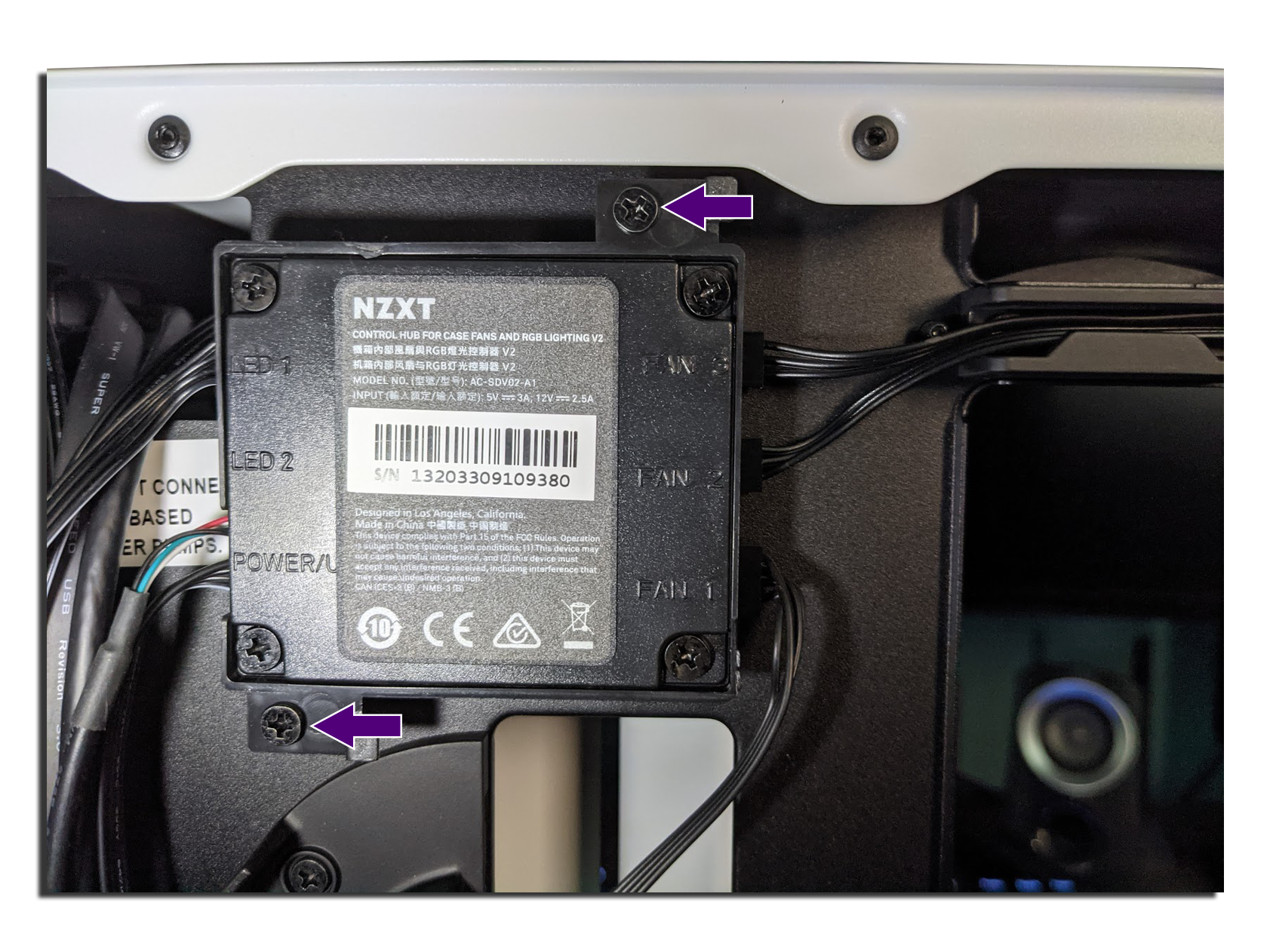

Verwijder vanaf hier de twee lipschroeven die je in de afbeelding hieronder ziet:
Zodra de schroeven zijn verwijderd, komt het apparaat gemakkelijk uit de behuizing.
H710
Stap 1 - De zaak voorbereiden

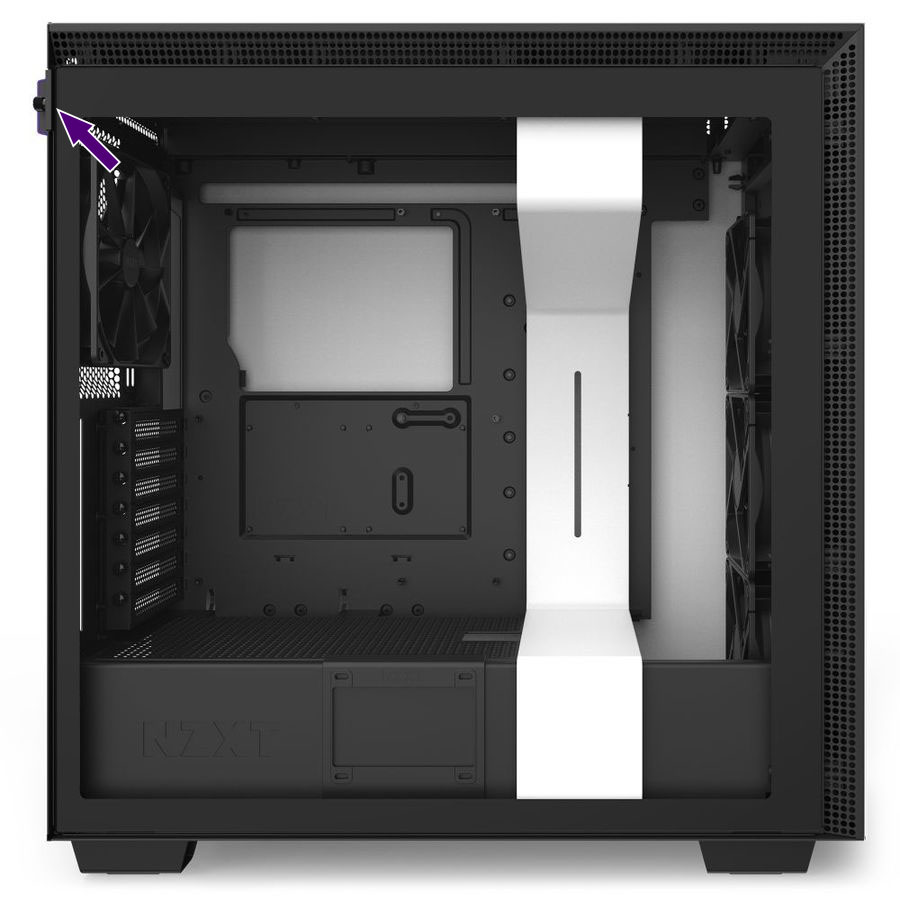

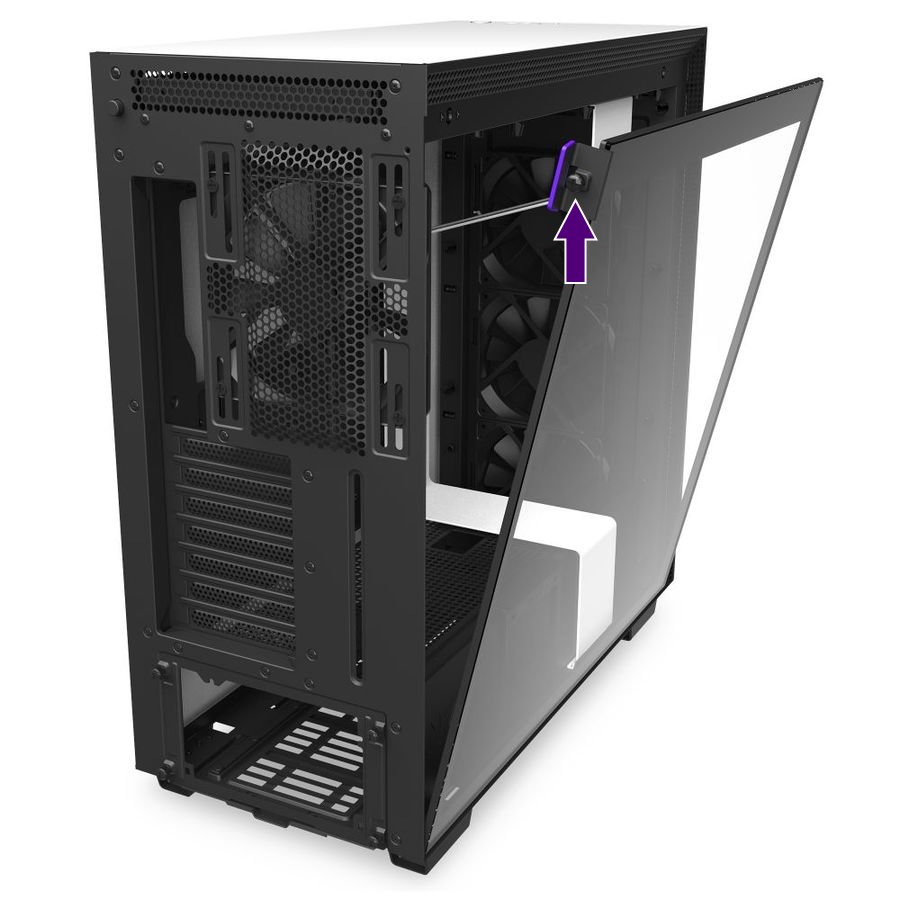

Draai om te beginnen de borgschroef los waarmee het glaspaneel aan de behuizing is bevestigd, zoals hieronder is aangegeven: Om het glaspaneel te verwijderen, gebruik je het metalen treklipje om het glaspaneel weg te trekken van de bovenkant van de behuizing en til je het weg.

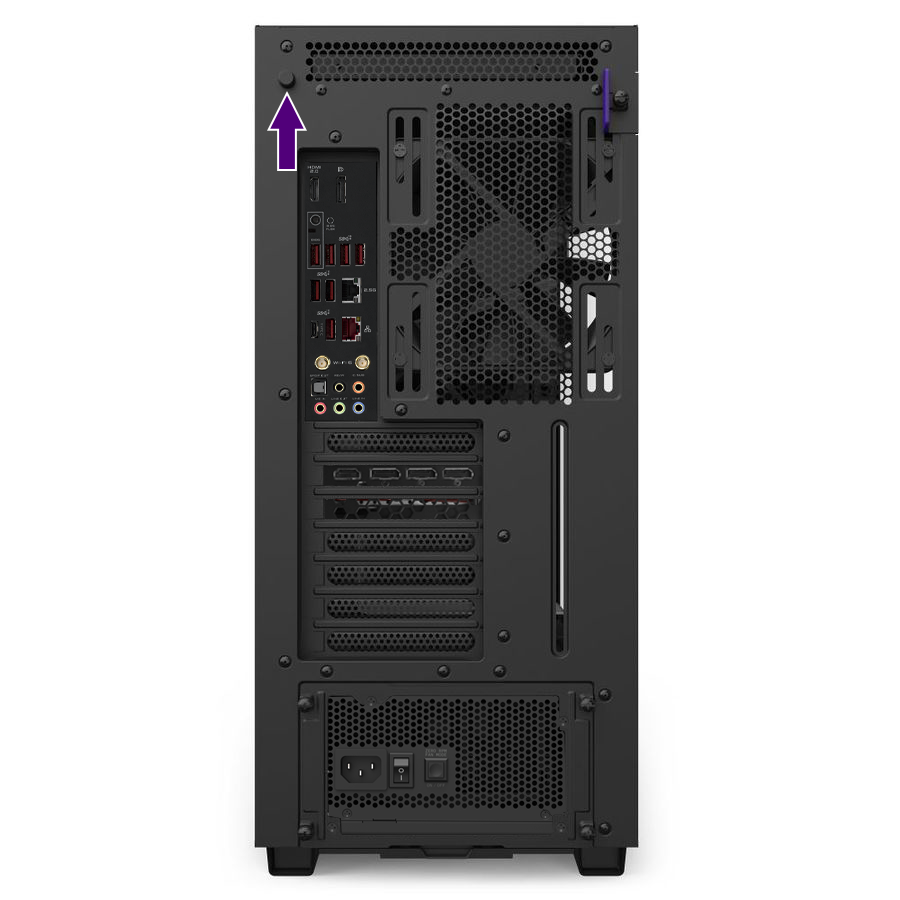

Om bij de kabels te komen, druk je op de ontgrendelknop van het paneel aan de achterkant van de behuizing om het paneel te ontgrendelen.
Verwijder ten slotte de kabelstang door de drie schroeven op de volgende locaties los te draaien:
- Onderkant van de kabelstang
- Bovenkant van de kabelbeugel (zie de handleiding hieronder)

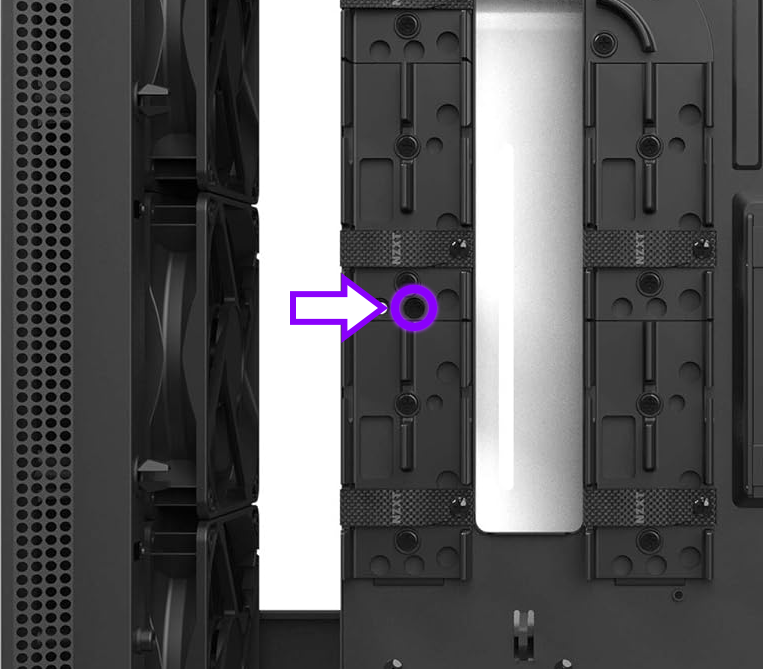

- Achterkant van de kabelbeugel (Hieronder afgebeeld)
Stap 2 - Het Smart Device V2 verwijderen
Het Smart Device V2 bevindt zich in de rechterbovenhoek achter de plaats waar eerder de kabelstang was geïnstalleerd. Ontkoppel de volgende aansluitingen van het Smart Device V2:
- Ventilatoren aangesloten op de FAN 1-3 headers
- Alle RGB-apparaten aangesloten op de LED 1 en 2 headers
- De interne USB 2.0-aansluiting op het moederbord
- De SATA-voedingsaansluiting op de voedingskabel

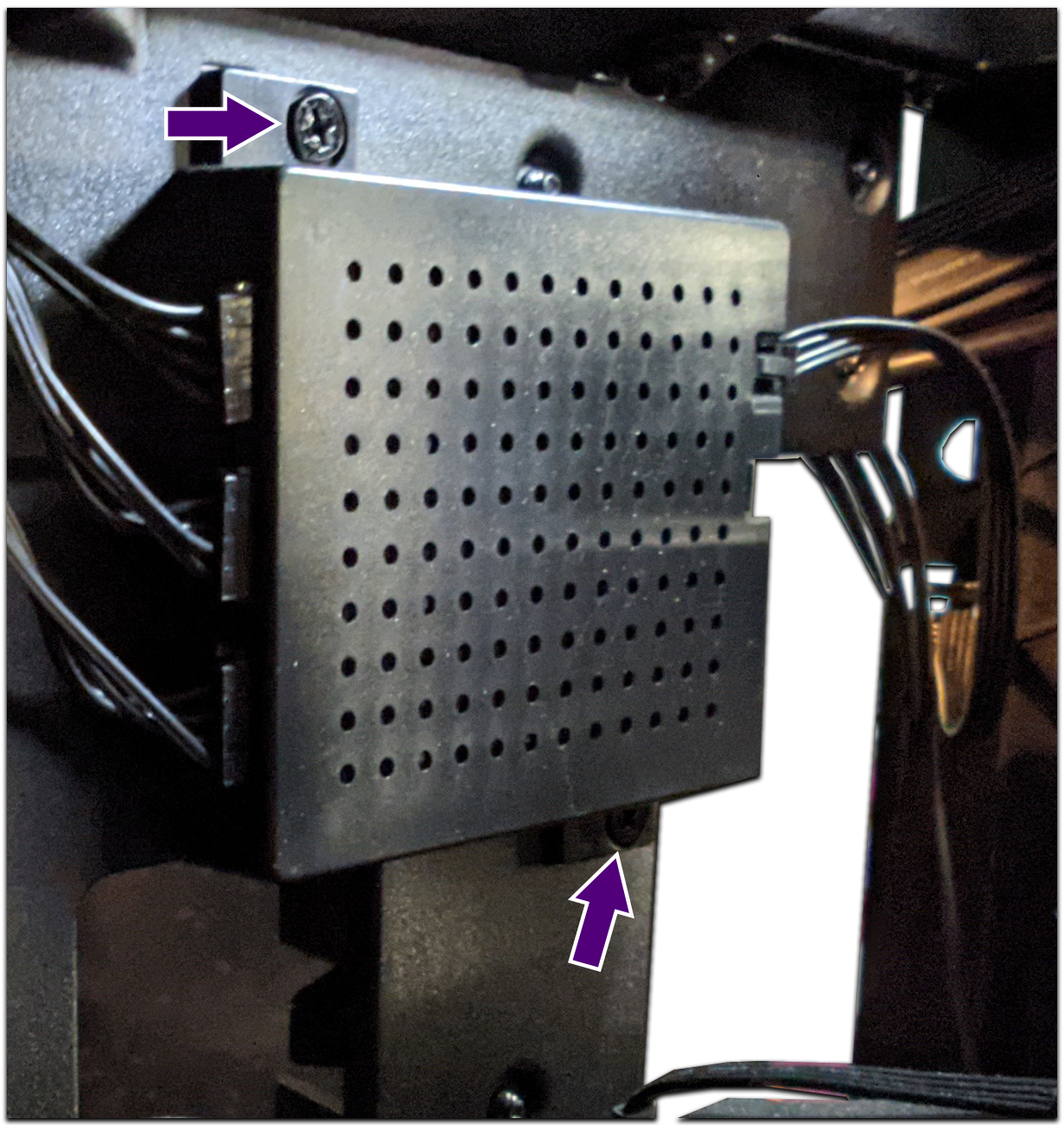

Verwijder vanaf hier de twee lipschroeven die je in de afbeelding hieronder ziet:
Zodra de schroeven zijn verwijderd, komt het apparaat gemakkelijk uit de behuizing.
Het vervangende Smart Device V2 installeren
Zodra het Smart Device V2 uit de behuizing is verwijderd, herhaal je het bovenstaande proces in omgekeerde volgorde door de twee schroeven met lipjes in de behuizing te schroeven met het label naar metalen paneel van de behuizing gericht.
Checkpoint - De geventileerde kant van het Smart Device moet naar de binnenkamer van je kast gericht zijn, naar de achterkant van de kabelstang.

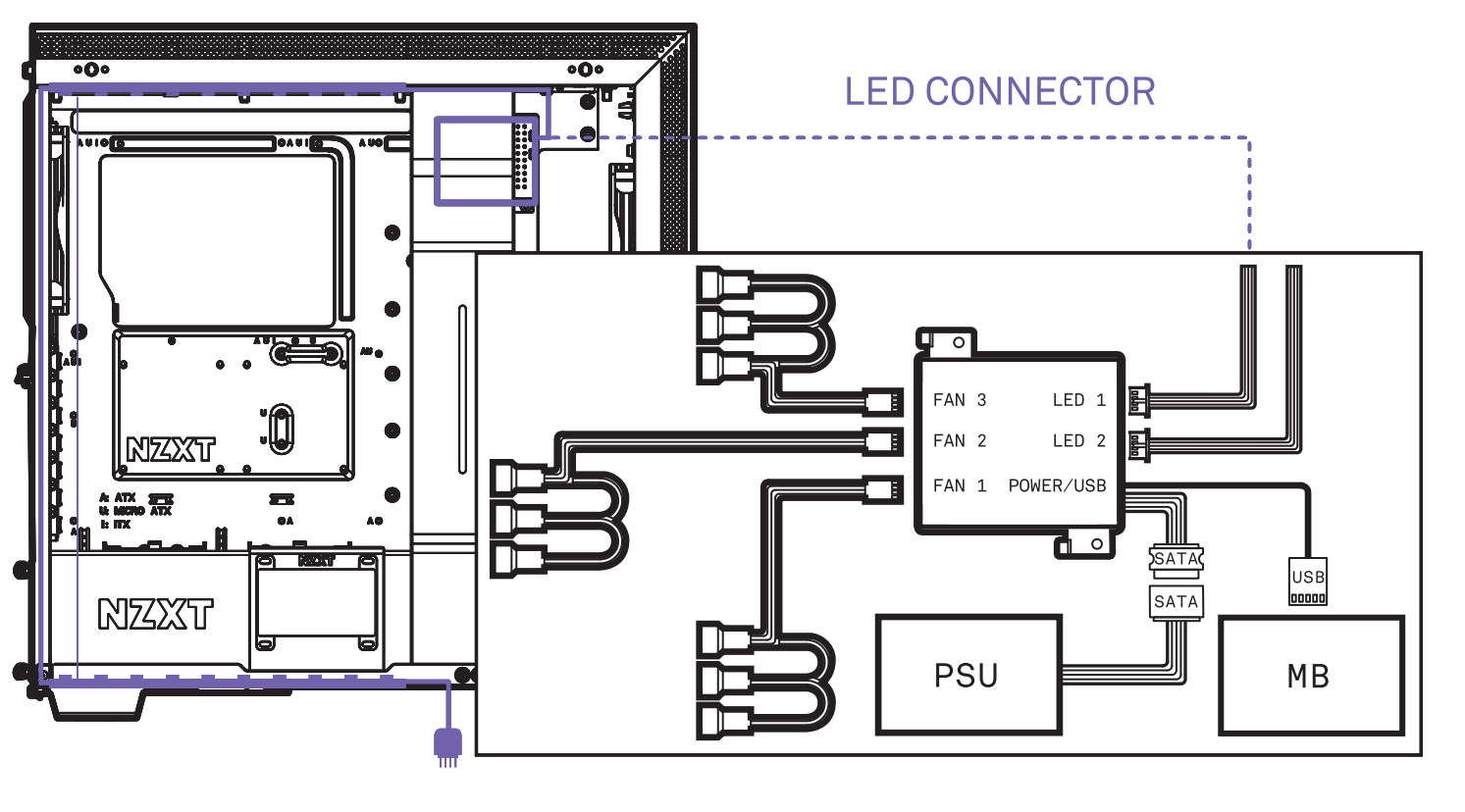

Sluit alle apparaten die eerder op de Smart Device V2 zijn aangesloten opnieuw aan, evenals de interne USB 2.0-aansluiting en de SATA-voedingsaansluiting. Zie voor meer informatie het bedradingsschema hieronder:
