Dit artikel behandelt het proces van het testen van uw voeding op een power-on signaal.

Deze test, ook wel een Jumper-test of Paperclip-test genoemd, houdt in dat u de Power On en Ground pinnen op de 24-pins ATX voedingskabel van de voeding overbrugt. Hiervoor heeft u het volgende nodig:

• Een metalen paperclip of een stuk stijf metaaldraad.
• Een schaar, draadknipper of zijkniptang (nipper)

De PC voorbereiden

Zet om het systeem voor te bereiden de schakelaar van de voeding op de O-stand en haal de voedingskabel los. Vanaf hier dient u beide zijpanelen van de PC te verwijderen.

• Bij veel NZXT H serie behuizingen, met uitzondering van de NZXT H1, moet u één borgschroef verwijderen die het glas vasthoudt, evenals eventuele borgschroeven op het metalen zijpaneel zoals hieronder weergegeven.
• Bij de H710 bevindt zich een ontgrendelknop linksboven in de behuizing om het metalen zijpaneel los te maken.
• Bij de H7 serie behuizingen zijn beide zijpanelen frictiepassend en kunnen ze worden verwijderd via de handgrepen aan de achterkant van de PC.

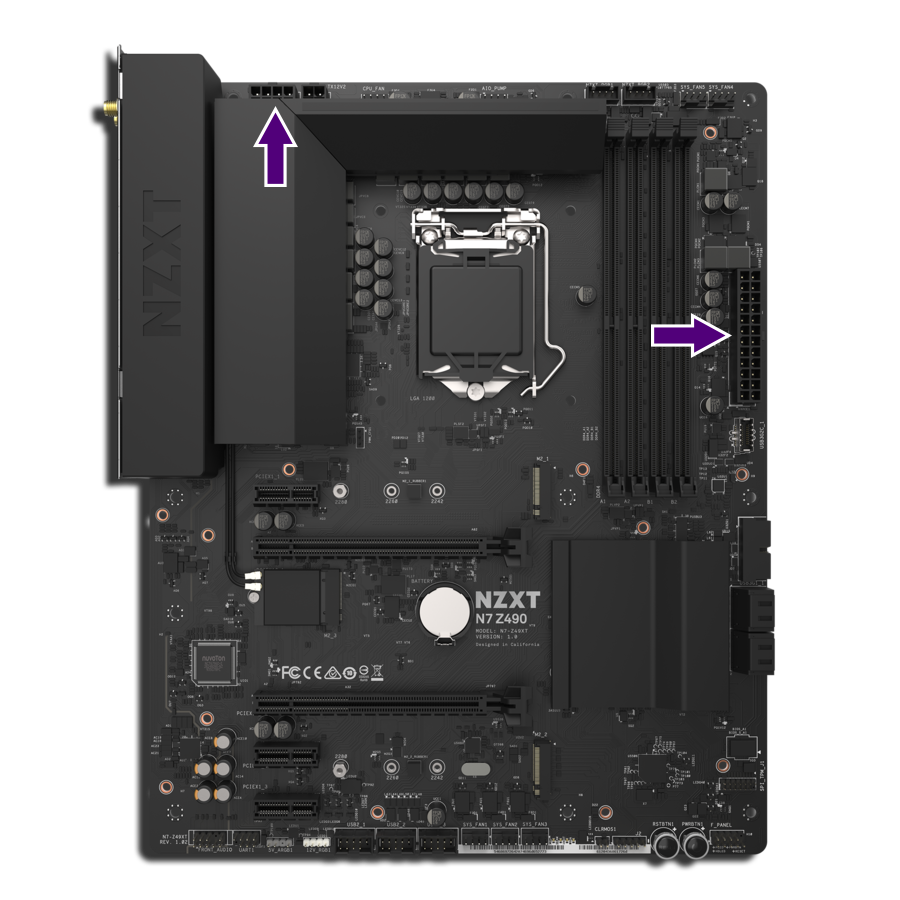

Nadat deze panelen zijn verwijderd, moet u eerst de voeding loskoppelen van uw moederbord en grafische kaart. Hieronder ziet u waar u de voedingsconnectoren op uw moederbord vindt. Elke connector heeft een alligatorclip die u moet indrukken om de connector los te trekken.

Uw grafische kaart heeft een vergelijkbare connector zoals hieronder te zien is, maar kan extra kabels hebben die u moet loskoppelen. Net als hiervoor is er een alligatorclip die u moet indrukken om de kabel te verwijderen.

Een Jumper maken

Met de voeding losgekoppeld van het systeem, kunnen we nu de Jumper maken die nodig is voor deze test. Sommige voedingen worden geleverd met een jumper, maar als deze ontbreekt of niet beschikbaar is, kunt u er eenvoudig zelf een maken met een paperclip of een stuk stijf draad zoals hierboven genoemd.

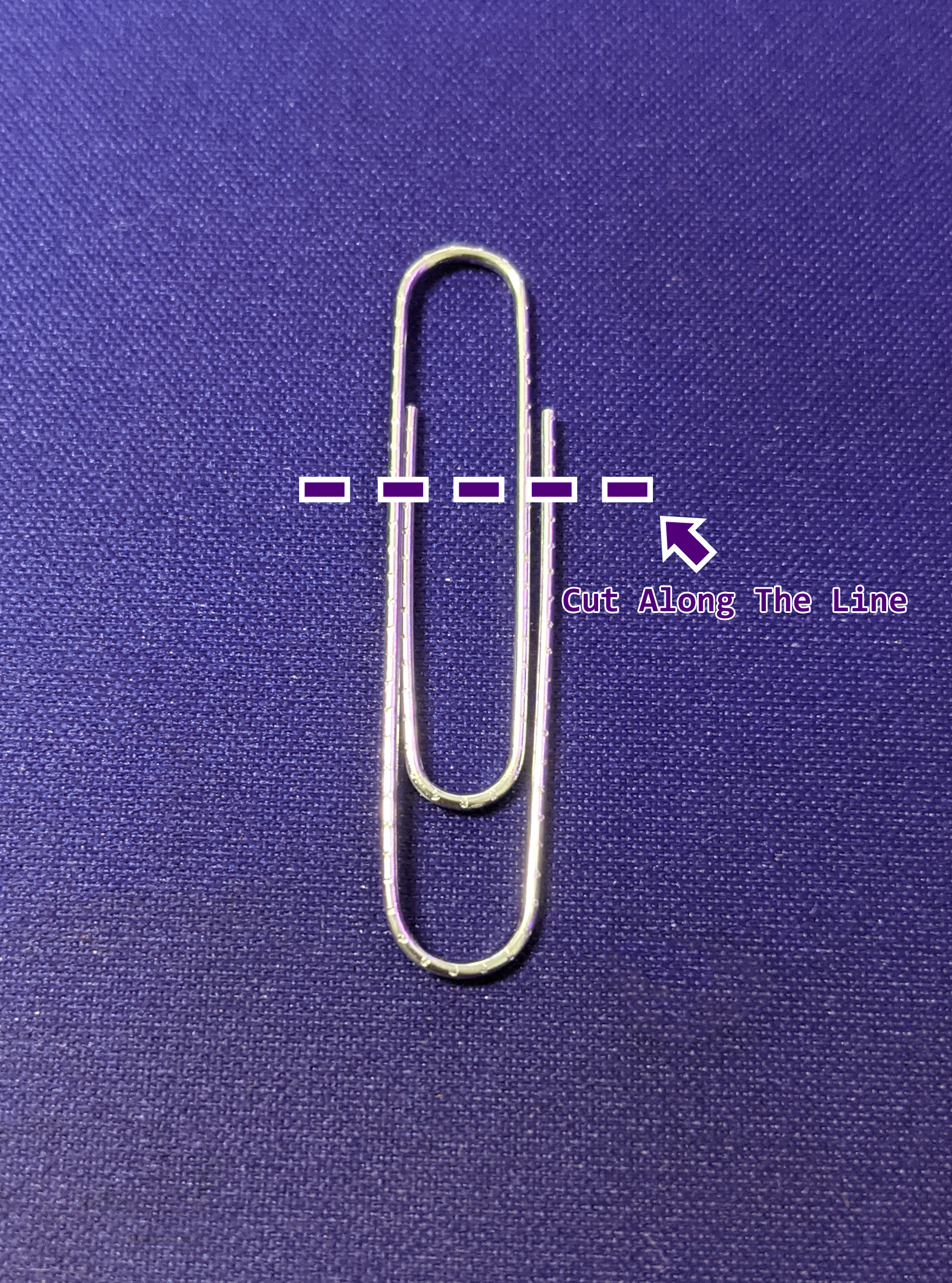

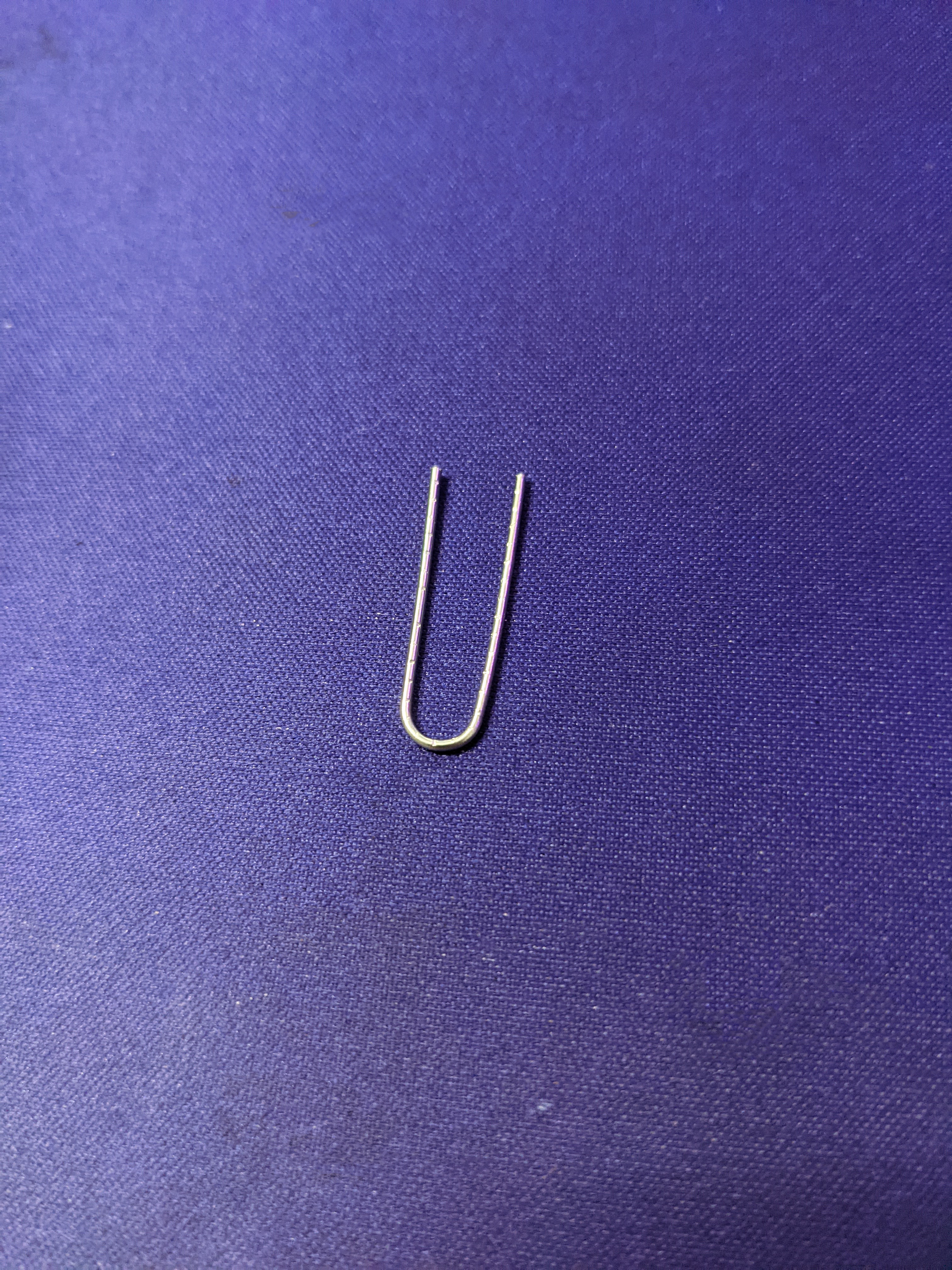

Om een Jumper te maken met een paperclip, knipt u het middelste deel van de paperclip los met een scherpe schaar, draadknipper of zijkniptang (nipper). Hierdoor krijgt u een U-vormige Jumper zoals hieronder weergegeven.

Als er een rubberen coating op de paperclip zit, verwijder dan eerst de rubberen coating voordat u verdergaat.

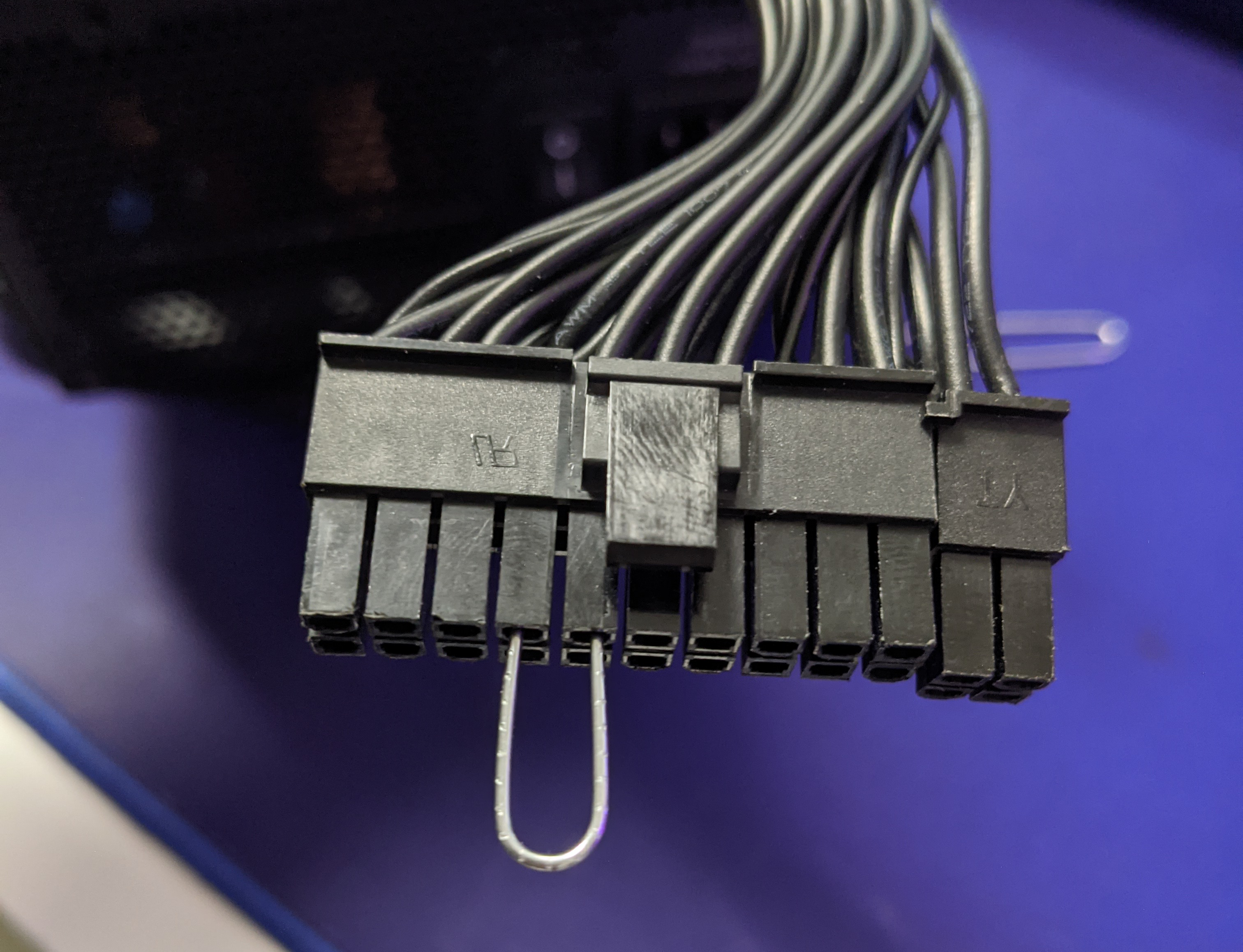

Met de jumper in de hand, houdt u de connector zo dat de borgclip naar boven wijst en steekt u de jumper in de 4e en 5e pin zoals hieronder weergegeven.

Met de jumper geplaatst, steekt u de voedingskabel weer in de voeding en zorgt u ervoor dat, als uw voeding een Zero RPM-modus heeft, deze is uitgeschakeld. Deze functie kan verschillende namen hebben en wordt bediend door een schakelaar naast de aan/uit-schakelaar.

• Quiet Mode
• Eco Mode
• Zero RPM Mode

Raadpleeg de gebruikershandleiding van uw voeding voor instructies over het uitschakelen van de Zero RPM-modus.

Met de voeding aangesloten en de Zero RPM-modus uitgeschakeld, zet u de schakelaar op de voeding op de I-stand. U hoort nu mogelijk de ventilator van de voeding draaien, maar het is het beste om visueel te controleren of de ventilator draait. Als de voeding in een behuizing is geïnstalleerd, moet u mogelijk een luchtfilter verwijderen om goed zicht te krijgen op de voeding en de ventilator.

Als de ventilator van uw voeding draait, is dit een sterke aanwijzing dat de voeding stroom ontvangt en een power-on signaal krijgt, wat kan helpen om de voeding zelf als oorzaak van het probleem uit te sluiten.

Als de ventilator van uw voeding niet draait, betekent dit dat de voeding geen stroom ontvangt of geen power-on signaal kan accepteren.

Als de test is voltooid, zet u de voeding uit en haalt u de voedingskabel los. Neem vervolgens contact op met uw Customer Support agent met de resultaten voor verdere assistentie.
