Voor deze gids heeft u het volgende nodig:

• Een Philips #1 Schroevendraaier
• Een vervangend H210 Bovenste I/O-module (ook wel USB-module genoemd)
• (Aanbevolen) Een magnetisch onderdelenbakje of organizer

De behuizing voorbereiden

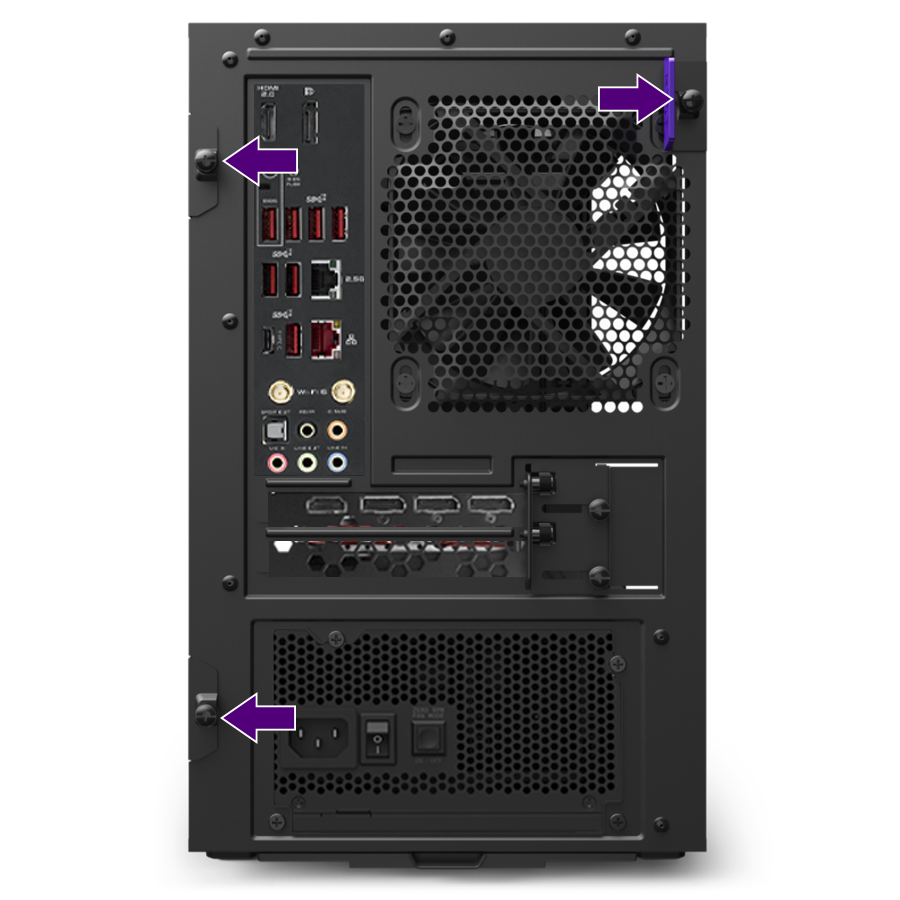

Om het bovenste I/O-module te vervangen, begint u met het verwijderen van het gehard glazen zijpaneel en het metalen zijpaneel door de schroeven aan de achterkant van de behuizing los te draaien zoals hieronder weergegeven.  Dit zijn borgschroeven die aan het paneel blijven zitten.  Probeer de schroeven niet te verwijderen.

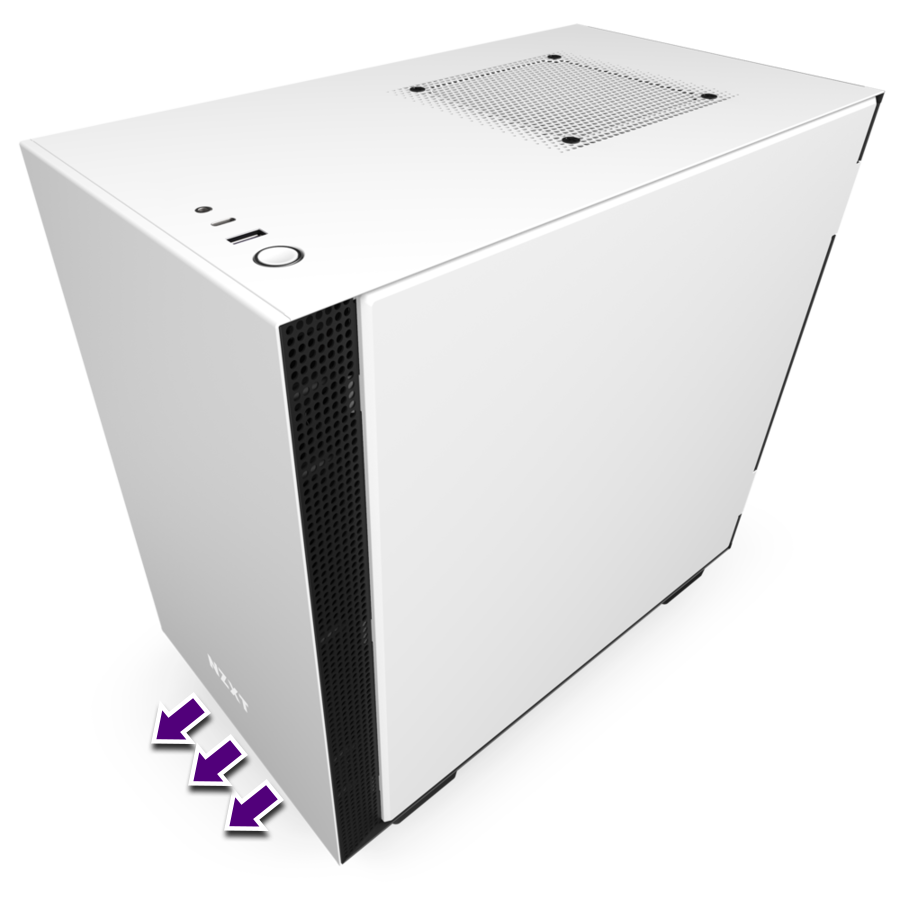

Zodra de schroeven los zijn, verwijdert u de panelen en legt u ze opzij.  Om het metalen voorpaneel te verwijderen, pakt u het paneel vast aan de onderzijde van de onderste rand en trekt u het stevig naar buiten.  Het paneel is frictie-gedrukt en zou met enige kracht los moeten komen.

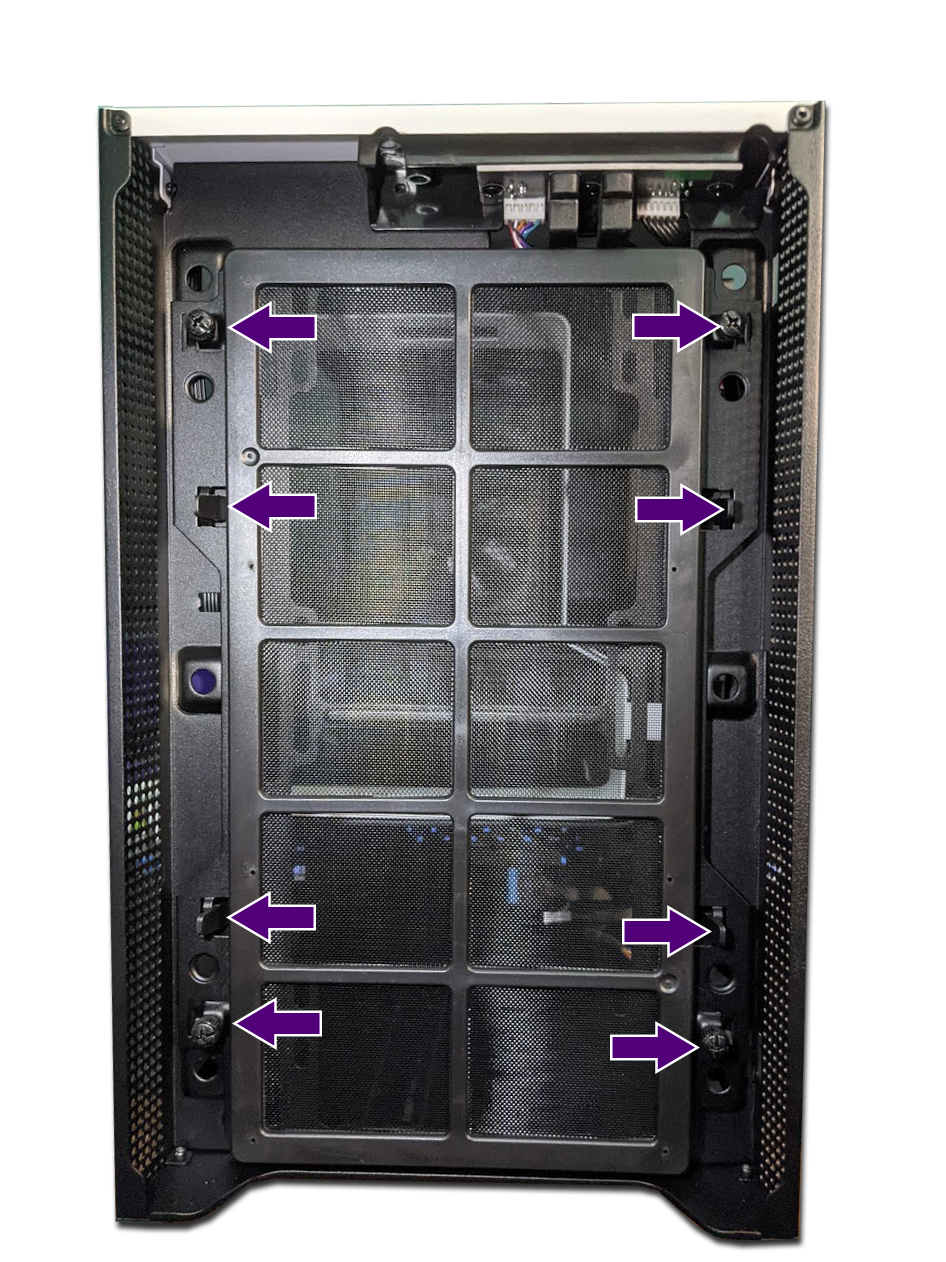

Na het verwijderen van het metalen voorpaneel moeten we het voorste luchtfilter en de voorste radiatorbeugel verwijderen om volledige toegang tot het module te krijgen.  Het voorste luchtfilter wordt vastgehouden met plastic clips terwijl de beugel wordt vastgehouden met borgduimschroeven.

• Als u een voor gemonteerde radiator gebruikt, wordt aanbevolen de radiator van de beugel te verwijderen voordat u de beugel verwijdert om beschadiging van de verbindingsbuizen te voorkomen.
• Als u voor gemonteerde ventilatoren gebruikt, is het veilig om de beugel te verwijderen zonder de ventilatoren te verwijderen.

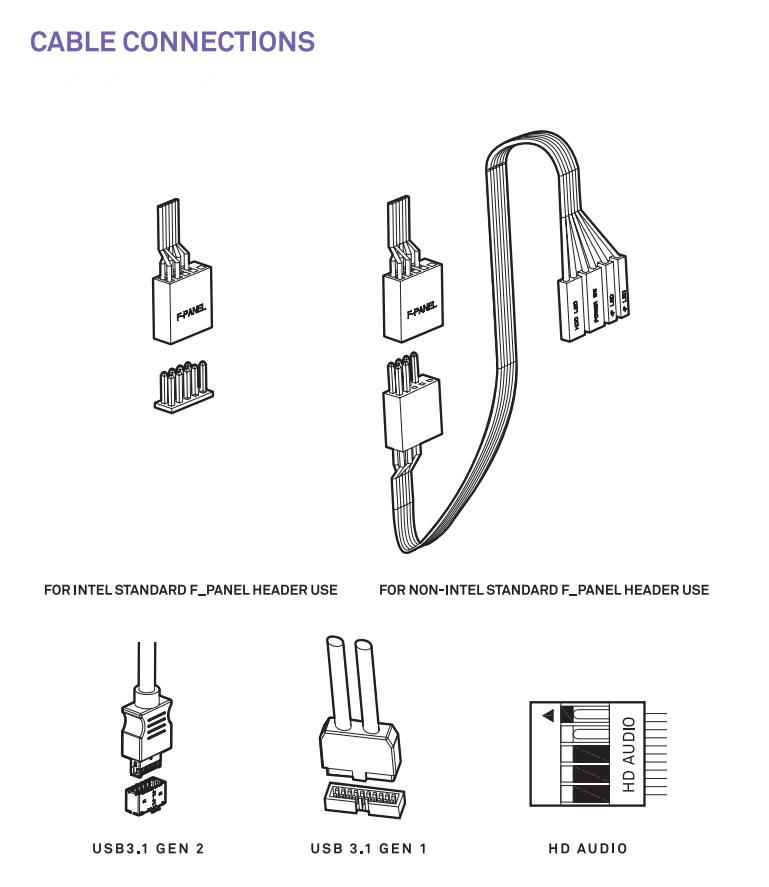

Met het voorste luchtfilter en de voorste radiatorbeugel verwijderd, hebben we nu volledige toegang tot het voorste I/O-module.  Bij deze stap wordt aanbevolen het voorste I/O-module los te koppelen voordat u het module uit de behuizing verwijdert.  Alle H210-seriebehuizingen gebruiken de volgende aansluitingen:

• F_PANEL
• HD_AUDIO
• USB 3.1 Gen 1 Intern (19-pins header)
• USB 3.1 Gen 2 Intern (omkeerbare Type-E)

Het voorpaneel USB-module verwijderen

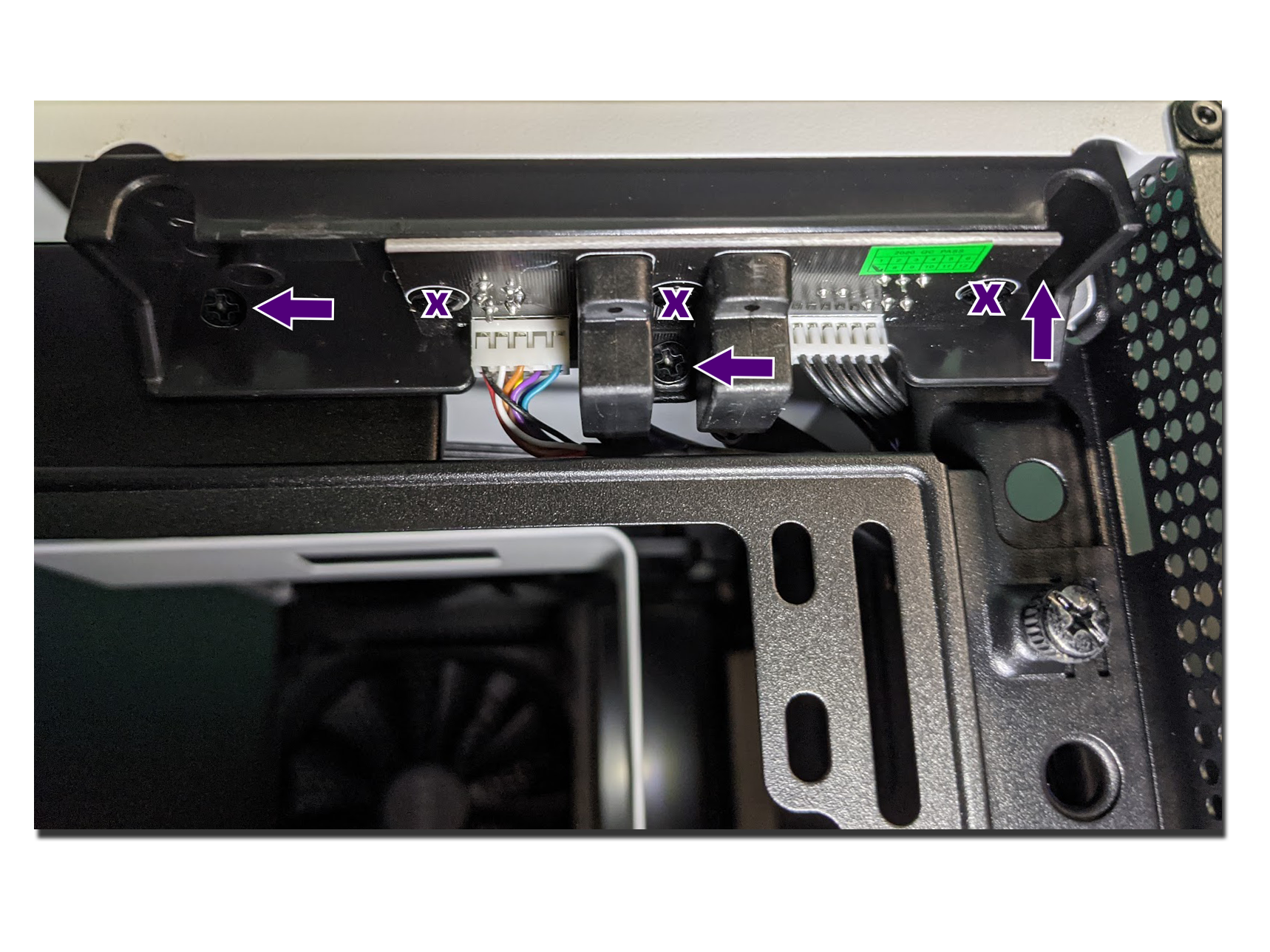

Het voorpaneel I/O-module bevindt zich in de rechterbovenhoek van de behuizing zoals hieronder weergegeven.  Om het module te verwijderen, verwijdert u de drie schroeven gemarkeerd met pijlen hieronder.  Verwijder de drie schroeven gemarkeerd met een X niet.

Om het vervangende module te installeren, volgt u de bovenstaande instructies in omgekeerde volgorde.
