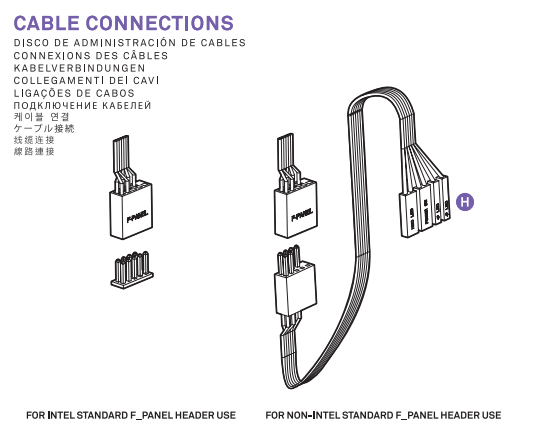

H-Series 브레이크아웃 케이블이란 무엇인가요?

케이스 모델 및 구매 시기에 따라 H-Series 브레이크아웃 케이블이 케이스에 포함되어 있을 수 있습니다. 이 케이블은 모든 NZXT H-Series 케이스가 마더보드의 비표준 F_PANEL 연결에 사용할 수 있도록 전면 패널 커넥터를 개별 연결 시리즈로 변환할 수 있게 해줍니다. 2017년 이후 제조된 대부분의 마더보드와 그 이전에 출시된 일부 마더보드의 경우, 보드가 표준 F_PANEL 커넥터를 수용하도록 설계되어 있을 수 있으므로 이 브레이크아웃 케이블이 필요하지 않을 수 있습니다.

이러한 특정 케이스의 매뉴얼에서는 표준 F_PANEL 커넥터를 "Intel Standard F_PANEL Header"로 명시적으로 언급할 수 있지만, 이 레이아웃은 Intel 마더보드에만 국한되지 않으며 대부분의 AMD 기반 마더보드에서도 확인되고 있습니다.

Intel Standard F_PANEL Header란 무엇인가요?

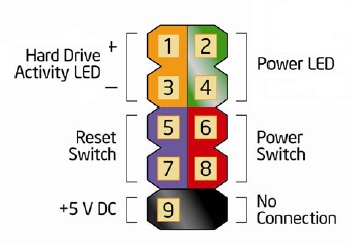

Intel Standard F_PANEL Header는 2x5 핀 블록 내에 4핀 행과 5핀 행으로 구분된 핀 배열입니다. 일부 마더보드에서는 이 배열이 추가 Power LED, 디버그 스피커, 섀시 침입 스위치 등의 연결을 포함하는 더 큰 배열의 일부로 위치할 수 있습니다.

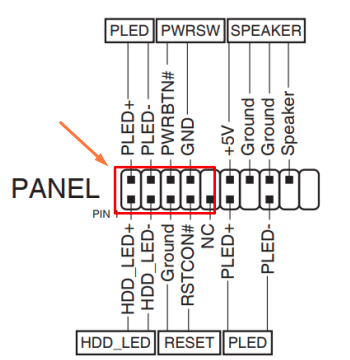

더 큰 헤더의 일부인 경우, 식별해야 할 핀은 4핀 행에 Power LED와 Power Switch 연결이 함께 있고, 5핀 행에 HDD Activity LED와 Reset Switch가 위치하게 됩니다.

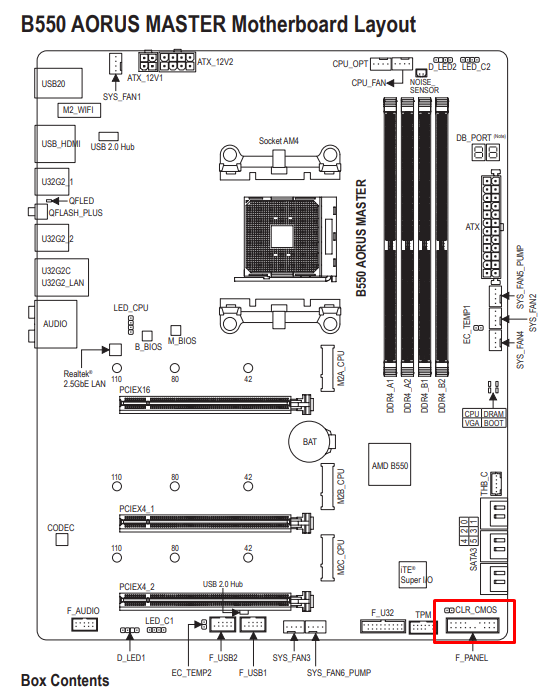

위에 표시된 Gigabyte B550 Aorus Master 마더보드의 경우, 표준 F_PANEL 헤더는 마더보드 오른쪽 하단 모서리에 있는 F_PANEL 헤더의 일부이며, 마더보드를 기준으로 4핀 세그먼트가 상단 행이 되도록 헤더의 가장 왼쪽과 정렬됩니다.

H-Series 브레이크아웃 케이블이 필요한가요?

대부분의 최신 마더보드의 경우 이 질문에 대한 답은 아니오입니다. 대부분의 제조업체가 더 큰 헤더 연결의 일부로도 F_PANEL 레이아웃을 채택했기 때문입니다(예: AMD AM4 및 AM5 마더보드). 매우 오래된 마더보드를 사용하거나 마더보드가 비표준 배열을 사용하는 경우 이 케이블 또는 동등한 제품이 필요합니다. 호환 마더보드 정보는 아래에서 확인할 수 있습니다:

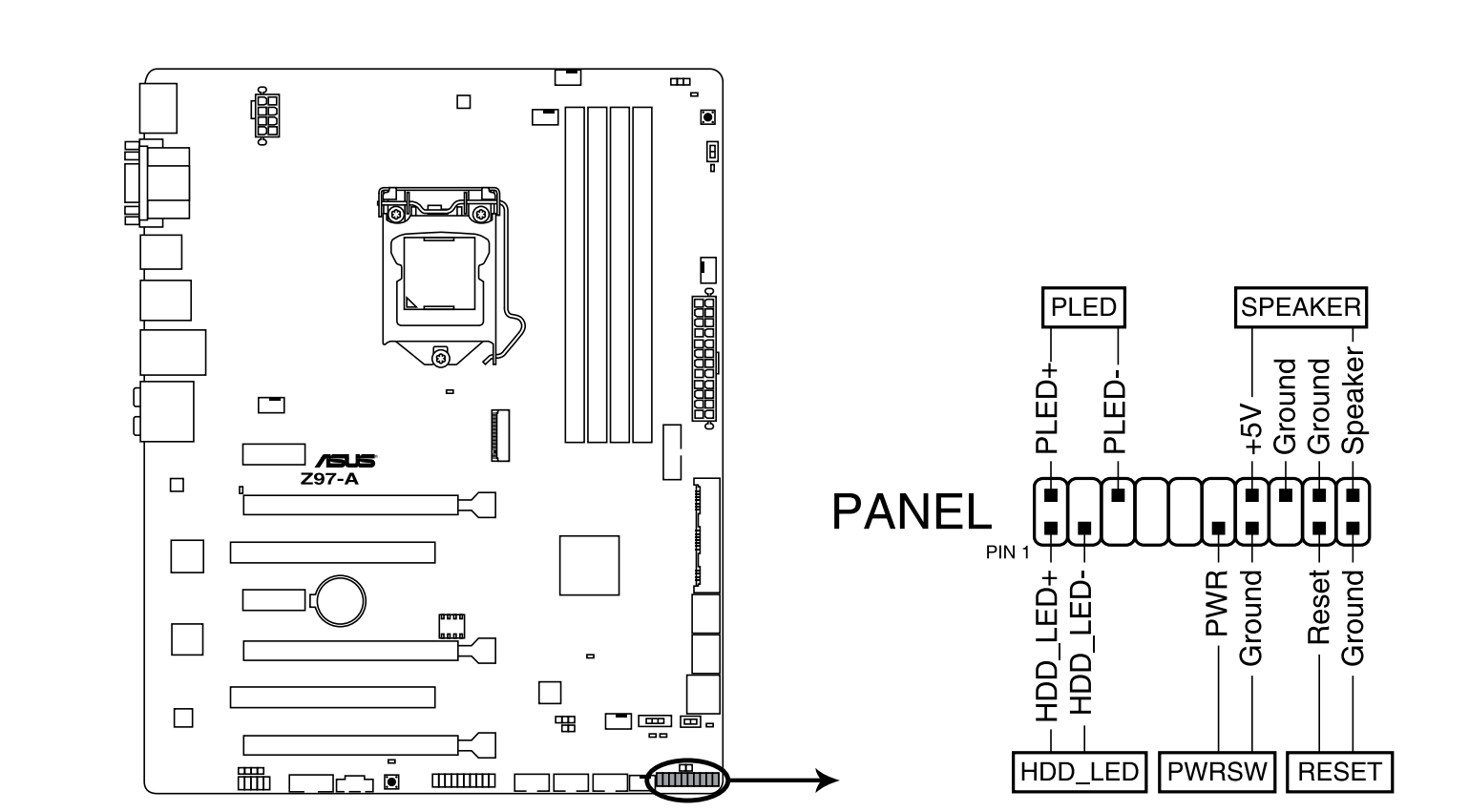

이 예시에서 ASUS Z97-A 마더보드는 비표준 전면 패널 헤더를 사용하고 있어 H 시리즈 케이스의 F_PANEL 커넥터와 맞지 않습니다. 따라서 마더보드를 연결하려면 H-Series Breakout Cable 또는 동등한 전면 패널 확장 케이블을 사용해야 합니다.
