최근 일부 H1 V2 케이스의 조립 오류로 인해 2020년 5월 이전에 구매한 일부 제품 에서 포함된 AIO 팬이 잘못된 방향으로 설치된 상태로 배송되어 팬이 배기구가 아닌 흡기 로 설치되 어 있을 수 있습니다. 이 조립 오류로 인해 열 성능이 약간 떨어질 수 있지만 교체할 필요 없이 쉽게 조정할 수 있습니다.
이 문서에서는 팬의 방향을 의도한 구성으로 변경하는 방법을 자세히 설명합니다. 이렇게 하려면 다음이 필요합니다:
- 필립스 #1(PH1) 스크루 드라이버
- 평평하고 정전기가 없는 작업 표면
H1 V2의 측면 패널 및 커버 제거하기

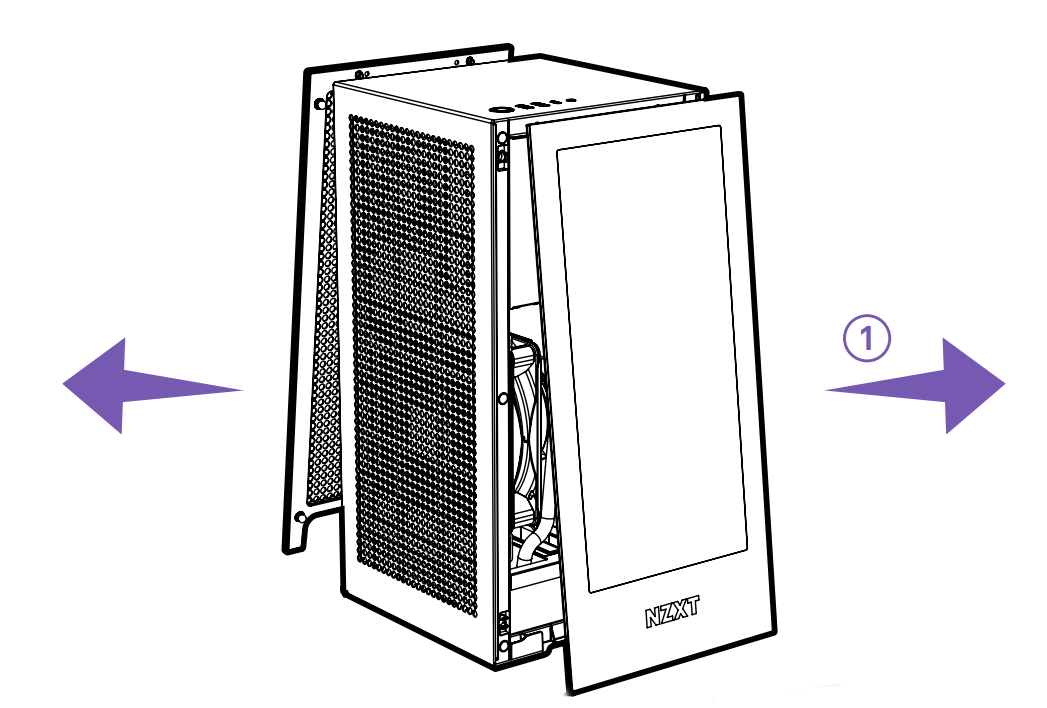

시작하려면 H1 V2 케이스를 똑바로 세워 유리 전면 패널과 통풍구가 있는 후면 패널을 안전하게 분리합니다. 케이스 하단의 패널을 잡고 바깥쪽으로 당겨서 제거할 수 있습니다. 케이스 패널은 볼 조인트를 사용하여 마찰식으로 고정되며, 아래 그림과 같이 적당히 당기면 풀려야 합니다.

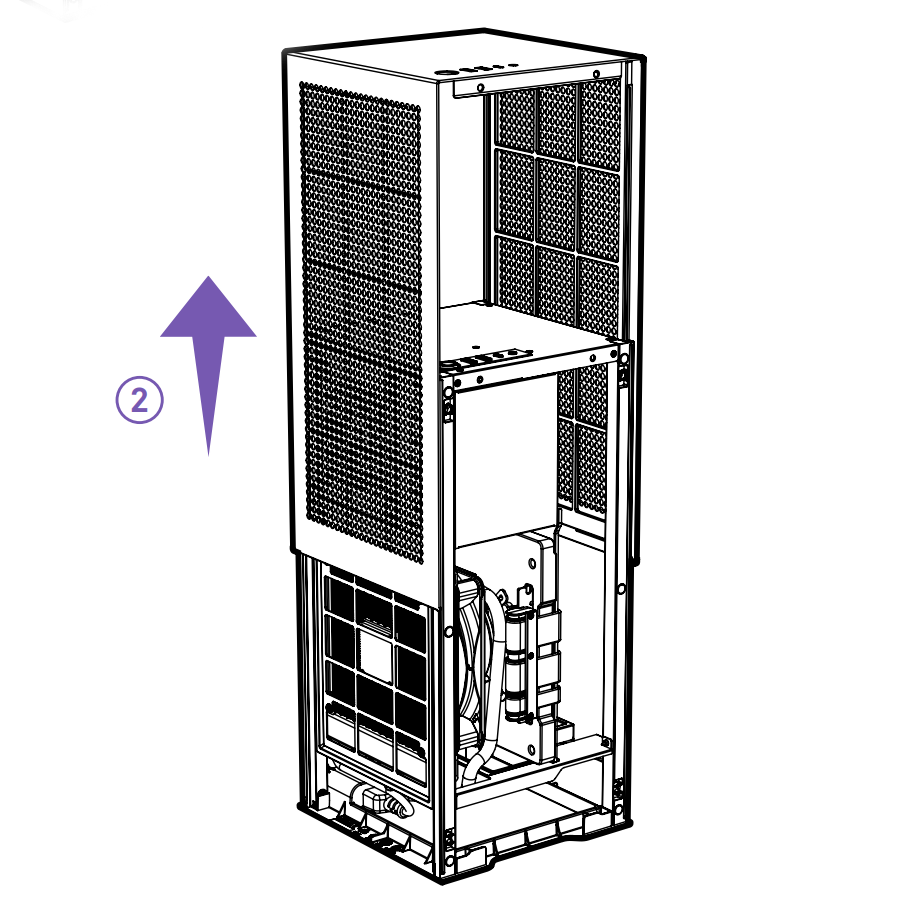

이제 상단 커버의 잠금이 해제되고 위쪽으로 쉽게 밀어 올리면 케이스 섀시가 드러납니다.
AIO 팬에 액세스하기

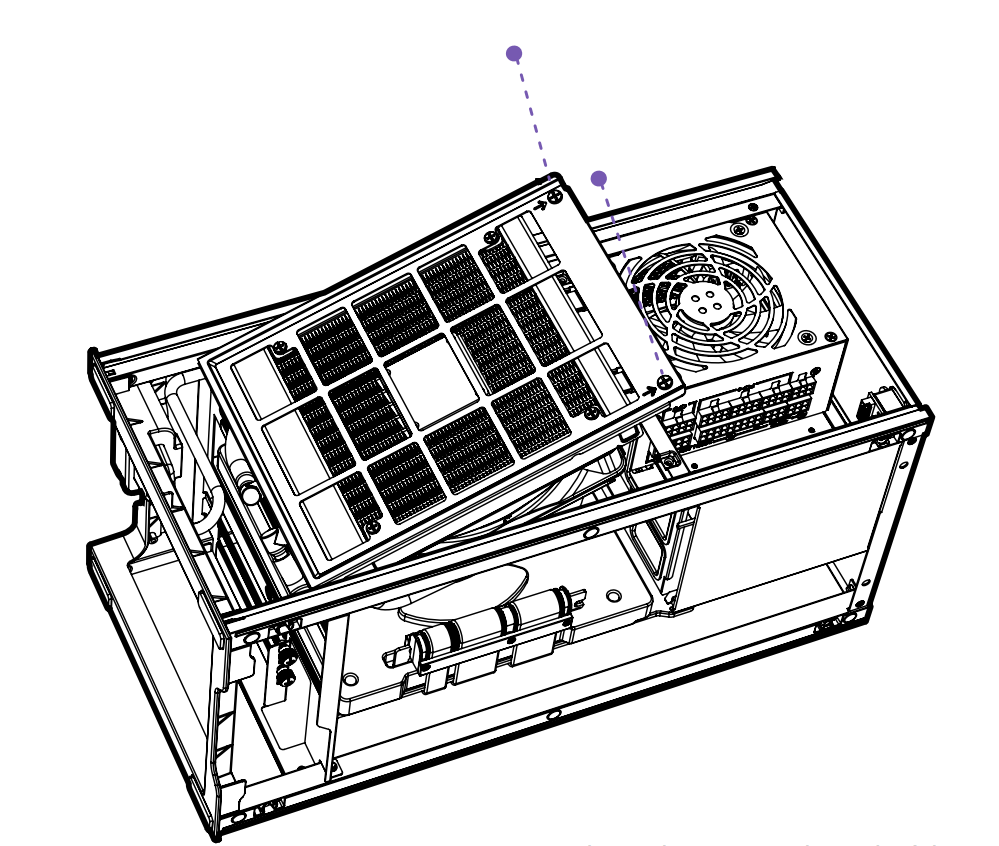

이제 H1 V2에서 케이스 패널을 제거하면 AIO 마운팅 브래킷에 쉽게 접근할 수 있습니다. AIO 펌프/라디에이터가 위쪽을 향하도록 H1 V2 케이스를 옆으로 눕힌 다음 아래 그림과 같이 화살표로 표시된 두 개의 나사를 AIO 마운팅 브래킷에 찾습니다.
스크루 드라이버를 사용하여 AIO 마운팅 브래킷이 자유롭게 열리고 AIO 팬이 드러날 때까지 나사 두 개를 풉니다.
팬이 아래 그림과 일치하고 팬의 쪽이 열려 있고 회색 NZXT 로고 스티커가 보이는 경우 잘못 설치된 팬이므로 방향을 다시 맞춰야 합니다.팬이 이 아래 그림 과 일치하지 않는 경우 이 단계를 건너뛰세요.

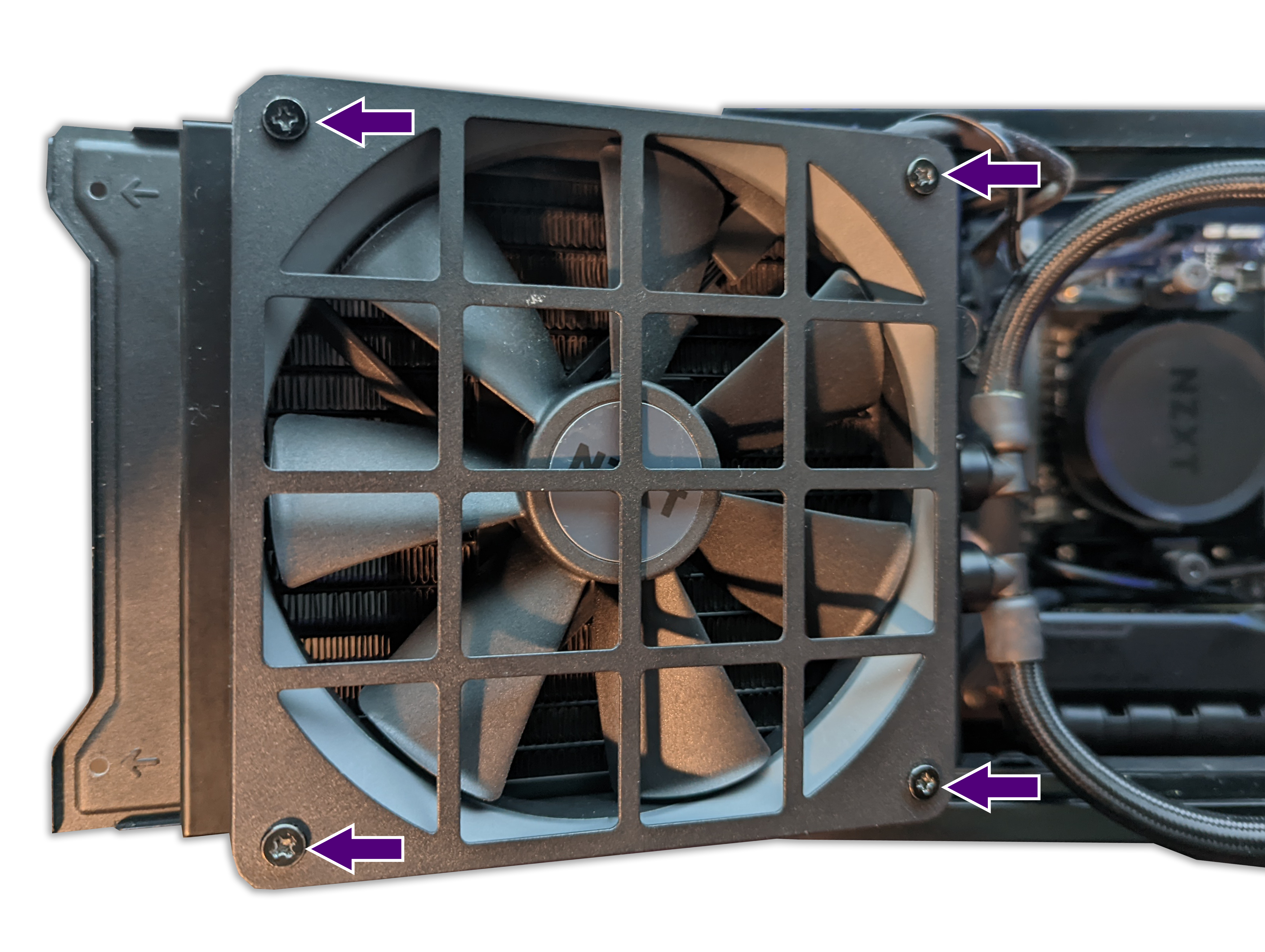

이렇게 하면 AIO 액세스 해치를 열어 라디에이터 반대편에 있는 팬을 확인할 수 있습니다. 팬이 배기 위치에 있음을 의미하는 회색 NZXT 로고가 위로 향하고 있는 AIO 팬이 표시됩니다. 이 문제를 해결하려면 아래 그림과 같이 팬을 라디에이터에 고정하는 나사 4개를 제거하세요.

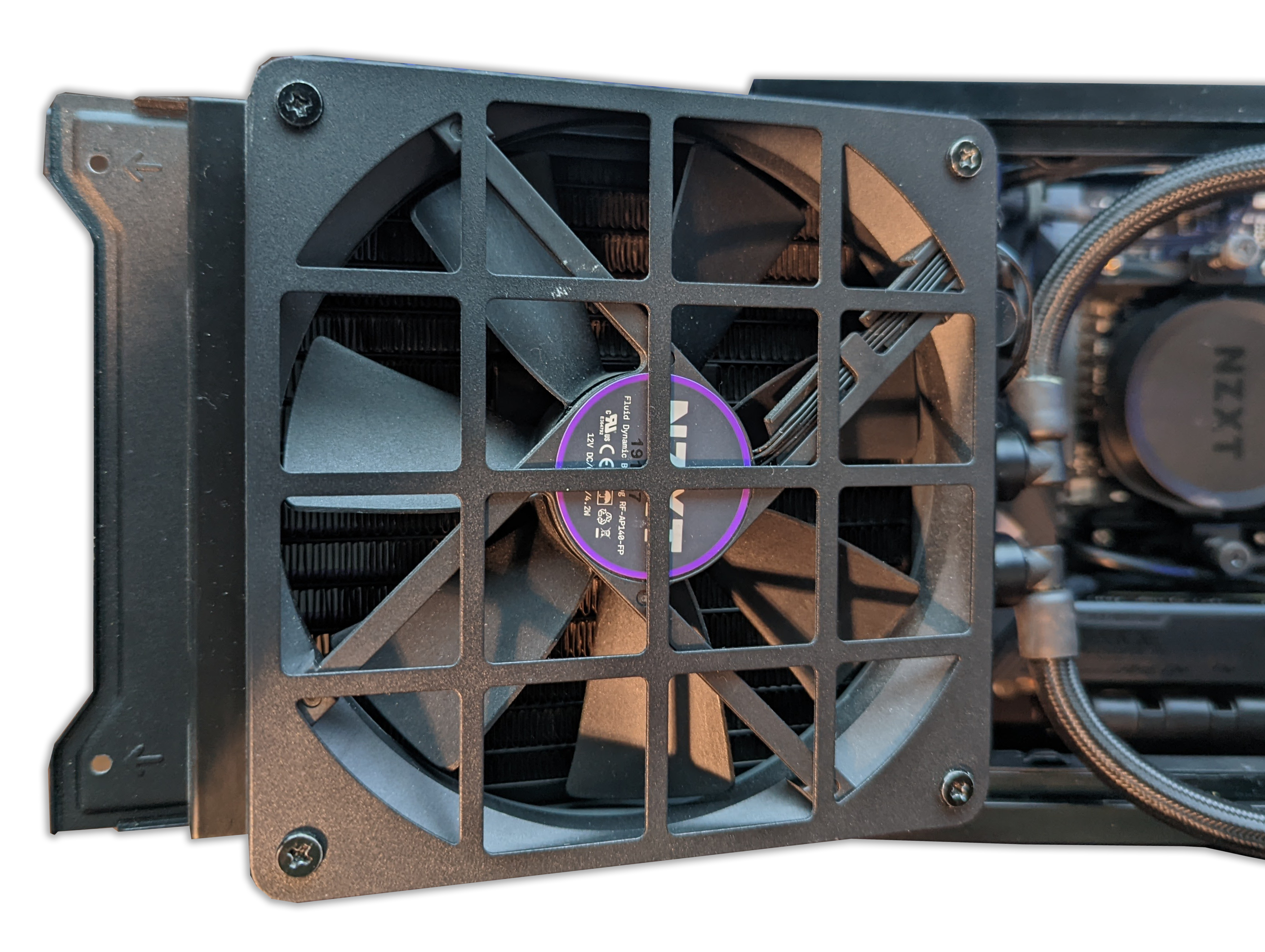

팬의 방향을 바꾸려면 위에 강조 표시된 4개의 나사를 제거하여 팬과 보호 커버를 분리합니다. 팬에서 나오는 케이블을 염두에 두고 팬을 뒤집어 회색 NZXT 로고 스티커가 라디에이터에 닿고 흰색 NZXT 로고 스티커가 사용자를 향하도록 하세요.
여기에서 아래 그림과 같이 팬 위에 보호 커버를 다시 씌우고 포함된 나사를 사용하여 라디에이터에 다시 고정합니다.
H1 V2 재조립
팬의 방향을 다시 잡은 상태에서 AIO 마운팅 브래킷부터 케이스를 닫습니다. 케이스를 닫을 때 라디에이터에서 마더보드로 연결되는 튜브에 주의하세요.케이스 종결에 문제가 있는 경우 강제 케이스 종결 을 시도하지 마세요. 케이스를 다시 열고 튜브를 수동으로 조정하여 PC 내의 모든 하드웨어를 제대로 제거할 수 있도록 하는 것이 좋습니다.
케이스를 강제로 닫아 튜브가 손상되면 누수가 발생하거나 H1 V2 또는 구성품이 영구적으로 손상될 수 있습니다.
AIO 마운팅 브래킷을 닫은 상태에서 가이드 레일을 사용하여 상단 패널을 케이스의 제자리에 다시 밀어 넣은 다음 패널의 볼 조인을 케이스 섀시의 소켓에 맞추고 단단히 밀어 전면 및 후면 패널을 다시 고정합니다.
시스템을 시작하면 케이스의 열 성능이 약간 향상되고 팬 소음이 줄어드는 것을 확인할 수 있습니다.
이 가이드에서 다루지 않은 질문이 있거나 추가 도움이 필요하신가요?언제든지 고객 지원 팀으로 문의하시면 친절한 지원 담당자가 도와드릴 것입니다.
