이 가이드에서는 NZXT RGB 컨트롤러에 Aer RGB 2 팬을 연결하는 방법에 대해 설명합니다. 이 가이드에서는 컨트롤러 연결에 대한 기본 사항뿐만 아니라 여러 개의 팬을 단일 RGB 채널에 연결하거나 데이지 체인()을 연결하는 방법도 다룹니다.
이 가이드에서는 NZXT Aer RGB 2 팬과 Aer RGB 2 멀티팩에 포함된 NZXT RGB & 팬 컨트롤러(V1)를 사용하지만, NZXT 2세대 이상의 모든 RGB 컨트롤러에도 동일한 단계가 적용됩니다:
- NZXT RGB & 팬 컨트롤러(V2)
- H9 Elite 및 H7 Elite(2022)에도 포함됨
- 일부 엘리트 및 i 시리즈 케이스에 포함된 NZXT 스마트 디바이스 V2
- 일부 NZXT 제품에 포함된 NZXT RGB 컨트롤러
- NZXT 크라켄 Z 시리즈 쿨러
- NZXT 크라켄 X3 시리즈 쿨러
- NZXT N5 및 N7 시리즈 마더보드
RGB 제한(장치 및 채널당)
계속하기 전에 모든 NZXT RGB 컨트롤러에는 초과할 수 없는 총 한도가 있다는 점을 명심하시기 바랍니다.
- 채널당 40개의 LED
- 장치당 120개의 LED
예를 들어, 6개의 RGB 채널이 포함된 NZXT RGB & 팬 컨트롤러(V2)를 사용하는 경우 전체 장치에 최대 120개의 LED만 사용할 수 있습니다. 즉, 채널당 최대 LED 개수(40개)를 사용하는 경우 3개 채널만 사용할 수 있습니다.
내 PC에서 여러 개의 NZXT RGB 컨트롤러를 사용할 수 있나요?
이러한 제한을 극복하기 위해 사용 가능한 USB 2.0 헤더만 있으면 시스템에 NZXT RGB 컨트롤러를 추가할 수 있습니다. 추가 USB 2.0 헤더가 필요한 경우 NZXT 내부 USB 허브 와 같은 전원 USB 내부 허브 를 사용할 수 있습니다.
다음 사항에 유의하세요:
팬을 RGB 컨트롤러에 연결하기
모든 Aer RGB 2 팬에는 팬이 작동하기 위해 연결해야 하는 한 쌍의 케이블이 포함되어 있습니다:
- 통합 12V 팬 케이블
- 탈착식 NZXT RGB 케이블
팬이 작동하려면 이 두 케이블을 모두 연결해야 하지만 이 가이드에서는 RGB 쪽에 초점을 맞출 것입니다. NZXT Aer RGB 2 팬을 하나 구매했든, 이 예시와 같은 멀티팩을 구매했든, 네 가지 유형의 NZXT RGB 케이블이 있으며, 모두 끝 부분에 In 및 Out 플래그가 표시되어 있습니다.
- NZXT RGB 팬 연결 케이블
- NZXT 팬-팬 케이블
- NZXT 팬-액세서리 케이블
- NZXT 액세서리-팬 케이블

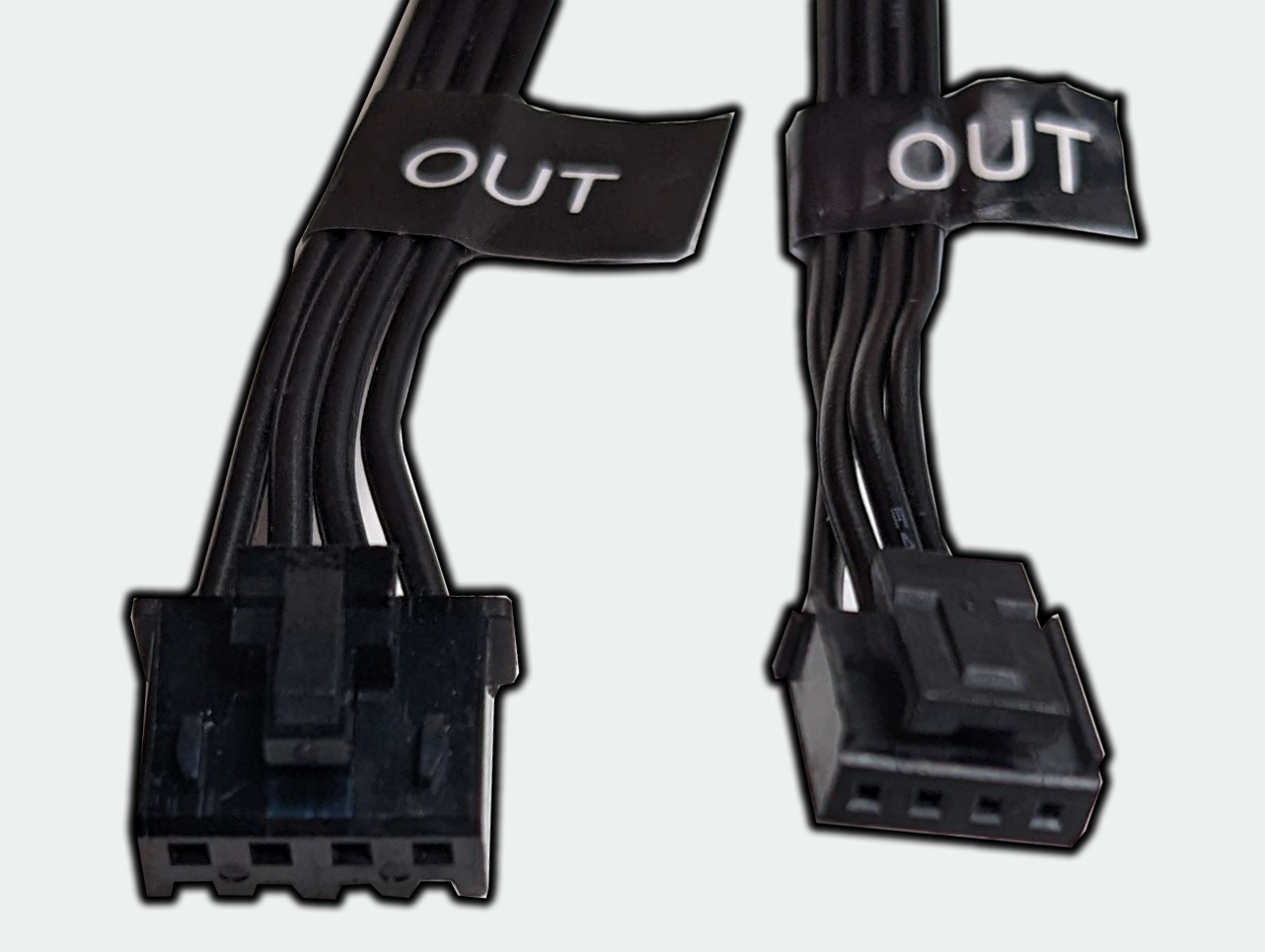

먼저 팬 연결 케이블( )을 Aer RGB 2 팬에 연결합니다. 키트에 포함된 다른 케이블과 비교했을 때 아래 그림과 같이 팬 연결 케이블 의 경우 아웃 끝이 더 큰 것을 확인할 수 있습니다.
큰 케이블 Out 끝은 컨트롤러에서 팬으로 연결되고, 작은 케이블 Out 끝은 팬 하나를 다른 NZXT RGB 장치에 연결합니다.

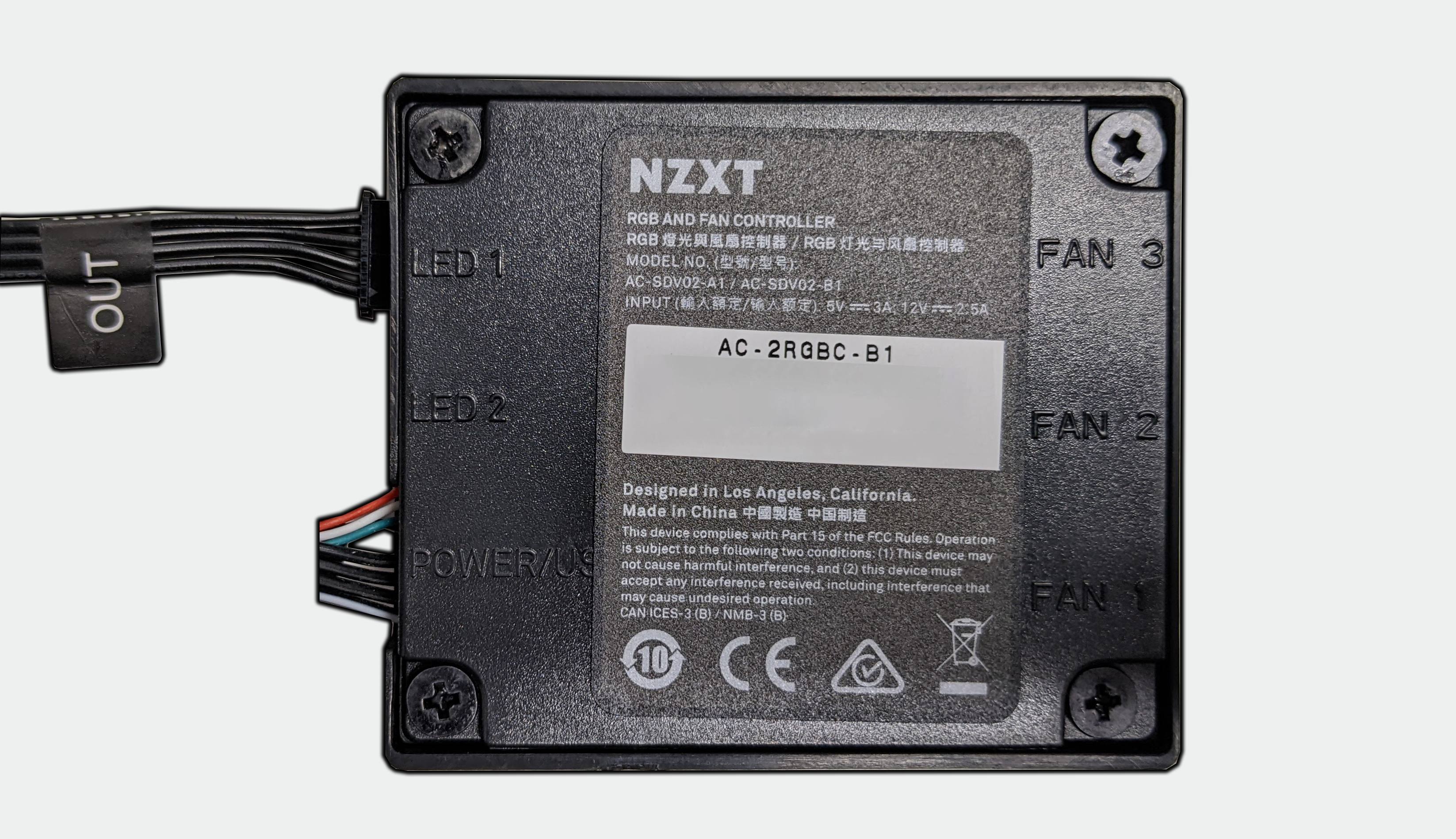

팬 연결 케이블( )의 끝부분( )을 꺼내서 컨트롤러의 열린 RGB 또는 LED 포트에 연결합니다. 예를 들어 아래 그림과 같이 LED 1 에 연결합니다.
여기에서 In 끝부분을 Aer RGB 2 팬의 In 포트에 연결합니다. 여기에서 PC를 시작하고 제대로 연결되면 Aer RGB 2 팬이 기본 흰색 또는 특정 컨트롤러의 경우 레인보우 스펙트럼 색상으로 켜집니다.
Aer RGB 2 팬을 추가로 연결(데이지 체인)하려면 어떻게 해야 하나요?
Aer RGB 2 팬을 추가로 연결하는 것은 매우 간단하며, 팬 키트에 포함된 NZXT 팬-팬 케이블( )만 있으면 됩니다. 이 케이블은 두 가지 크기로 제공됩니다:
- 500mm의 긴 버전
- 200mm의 짧은 버전
제공되는 버전은 구매한 제품에 따라 다르므로 설명서를 확인하여 포함된 유형을 확인하세요. 이 예제에서는 아래와 같이 짧은 200mm 제품을 사용하겠습니다

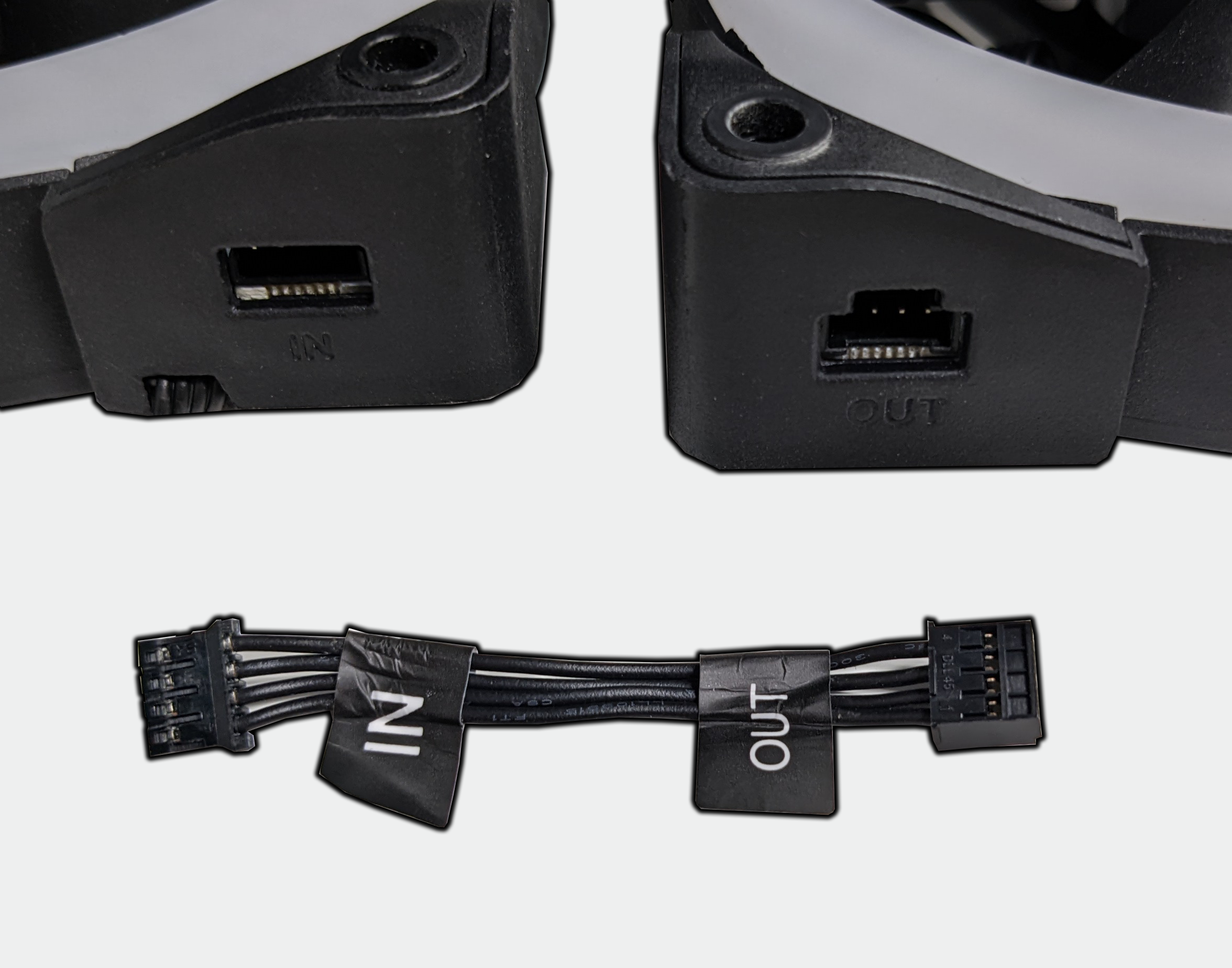

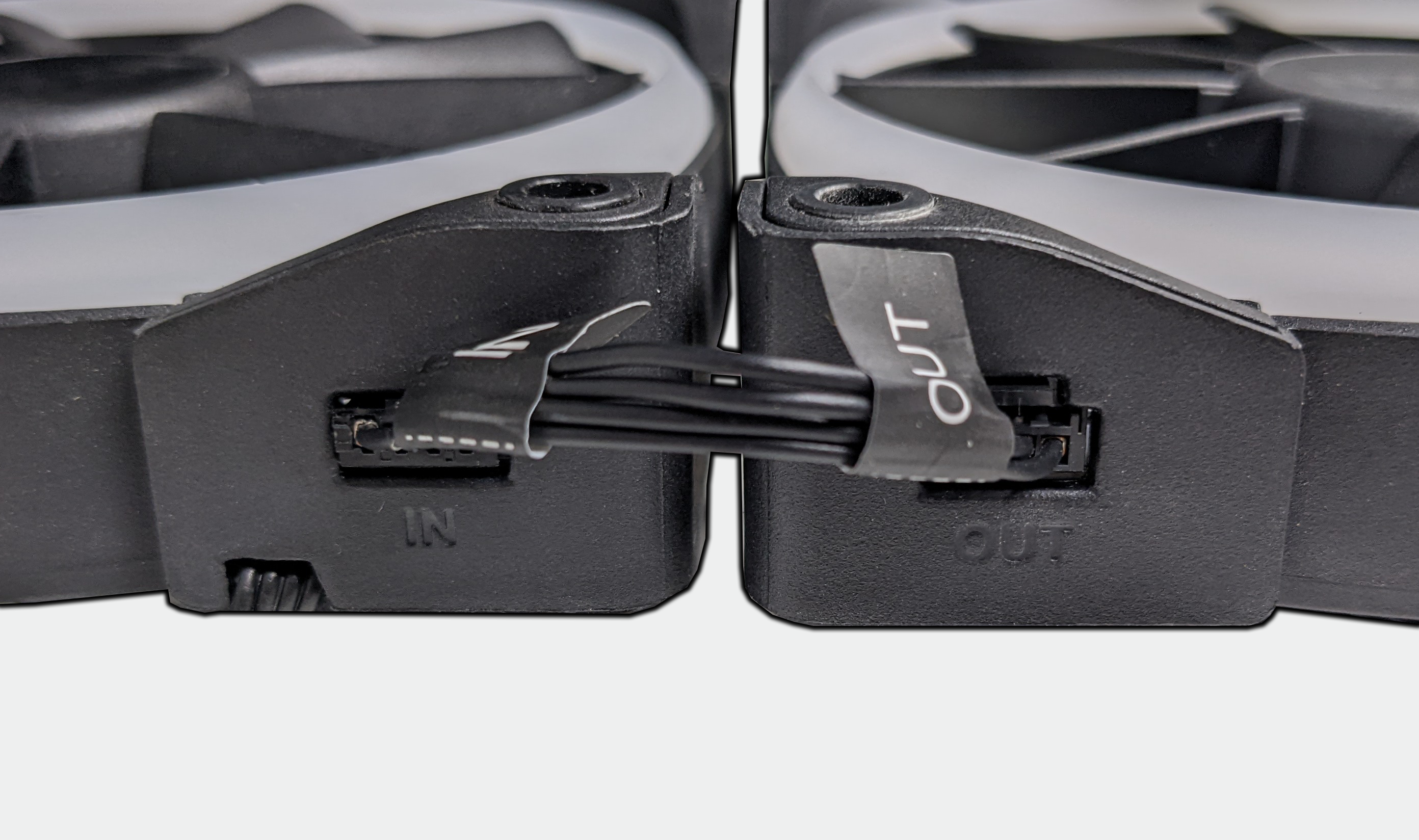

모든 Aer RGB 2 팬에는 케이블의 깃발과 같이 In 및 Out 으로 표시된 두 개의 포트가 있습니다. 두 개의 팬을 함께 연결할 때는 케이블을 각 케이블의 적절한 끝에 맞춘 다음 제자리에 끼워 넣습니다. 이 커넥터는 한 방향으로만 연결할 수 있도록 키로 고정되어 있어 핀이 손상되거나 잘못된 끝을 포트에 꽂을 염려가 없습니다. Out 포트에는 팬을 고정하기 위한 추가 잠금 클립도 있습니다.
여기에서 RGB 한도에 도달할 때까지 추가 팬이 있는 경우 이 과정을 반복합니다. Aer RGB 2 팬의 경우, 채널당 다른 RGB 장치를 연결하지 않고 총 5개의 팬을 사용할 수 있습니다.
다른 NZXT RGB 장치를 Aer RGB 2 팬에 연결할 수 있나요?
NZXT RGB 스트립, 언더글로우 또는 케이블 빗 세트( )와 같은 추가 NZXT RGB 장치를 연결하려면 포함된 NZXT 팬-액세서리 또는 NZXT 액세서리-팬 케이블을 사용하여 연결할 수 있습니다. 단, RGB 장치를 추가로 연결할 때는 채널당 전체 LED 수 제한을 염두에 두세요.
이 가이드에서 다루지 않은 질문이 있거나 추가 도움이 필요하신가요? 언제든지 고객 지원 팀으로 문의하시면 친절한 지원 담당자가 도와드릴 것입니다.
