PC에서 NZXT RGB 팬을 연결하는 과정은 팬 모델과 PC 내 다른 하드웨어에 따라 다릅니다. 대부분의 NZXT 팬은 연결을 위해 추가 RGB 컨트롤러가 필요하지만, Performance Fan 시리즈 및 일부 RGB 케이스에 포함된 Case Version 팬과 같은 예외도 있습니다.
내 팬에 NZXT RGB 컨트롤러가 필요한가요?
사용 중인 팬 모델과 구매 방식에 따라 다르지만, 기본적인 분류는 아래에서 확인할 수 있습니다:
RGB 팬 컨트롤러 호환성 | ||
| 팬 모델 | 컨트롤러 필요 여부 | 커넥터 타입 |
|
F-Series RGB F120 RGB | F140 RGB |
예 (멀티팩에 포함) |
|
|
F-Series RGB Duo F120 RGB Duo | F140 RGB Duo |
예 (멀티팩에 포함) |
|
|
F-Series RGB Core F120 RGB Core | F140 RGB Core |
예 (멀티팩에 포함) |
|
|
F-Series RGB Core (싱글 프레임) F240 RGB Core | F360 RGB Core F280 RGB Core | F420 RGB Core |
선택 사항 |
|
|
Performance Fan F120X | F140X |
선택 사항 |
|
|
Performance Fan (싱글 프레임) F240X | F360X | F280X |
선택 사항 |
|
Case Version 팬은 통합된 4핀 NZXT RGB 커넥터와 3핀 5V ARGB 피그테일을 포함하거나 어댑터 또는 사전 설치된 컨트롤러가 포함될 수 있습니다. 자세한 내용은 케이스 사용자 설명서를 참조하세요.
내 팬이 목록에 없으면 어떻게 하나요?
예전 팬인 Aer RGB 시리즈는 동일한 4핀 NZXT RGB 헤더를 사용하거나 전용 연결 타입을 가질 수 있습니다. 자세한 내용은 팬 사용자 설명서를 참조하세요.
Kraken Core는 NZXT RGB 컨트롤러와 호환되지 않고 5V 어드레서블 RGB를 사용한다는 점에서 독특합니다. 자세한 내용은 다음 가이드를 참조하세요:
NZXT 8핀 팬 연결하기

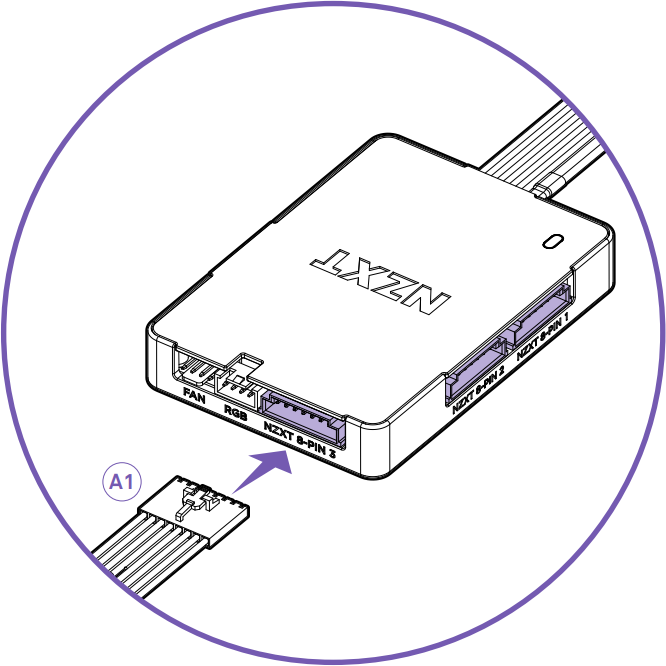

8핀 NZXT PWM + RGB 커넥터는 팬 설치 과정을 단순화하기 위해 도입되었으며, NZXT Control Hub나 기타 호환 제품에 직접 연결할 수 있는 키가 있는 커넥터가 특징입니다. 8핀 팬을 연결하려면 커넥터를 8핀 포트에 맞춰 클릭 소리가 날 때까지 삽입하세요. 분리할 때는 클립을 눌러 케이블 잠금을 해제하고 빼내면 됩니다.
8핀 커넥터는 컨트롤러가 연결된 팬을 식별하고 LED 수 및 호환 가능한 애니메이션 정보를 확인할 수 있게 합니다. 8핀 커넥터를 사용하는 제품 목록은 아래와 같습니다:
NZXT 8핀 호환 제품 | |
| 컨트롤러 |
|
| CPU 쿨러 |
|
| 케이스 |
|
만약 8핀 호환 제품이 없고 새로 독립형 팬을 구매했다면 팬 컨트롤러는 필요하지 않습니다. 싱글 프레임 RGB Core 및 싱글 프레임 Performance Fan 시리즈와 같은 8핀 팬은 박스에 8핀 커넥터를 다음 커넥터로 분리하는 추가 어댑터를 포함합니다:
- 4핀 PWM 팬
- 4핀 NZXT RGB
- 3핀 5V 어드레서블 RGB (ARGB) 피그테일 포함
이 어댑터 사용에 대한 자세한 내용은 4핀 NZXT RGB 팬 연결 섹션을 확인하세요.
4핀 NZXT RGB 팬 연결하기
4핀 NZXT RGB 커넥터는 5V 어드레서블 RGB 기반의 NZXT RGB 장치 전용 커넥터로, 팬, 라이트 스트립 등 RGB 제품을 식별하기 위한 추가 동기화 핀을 가지고 있습니다. 이를 통해 NZXT 컨트롤러는 연결된 팬의 정확한 모델을 감지하고 LED 수 및 호환 가능한 조명 효과 정보를 확인할 수 있습니다.

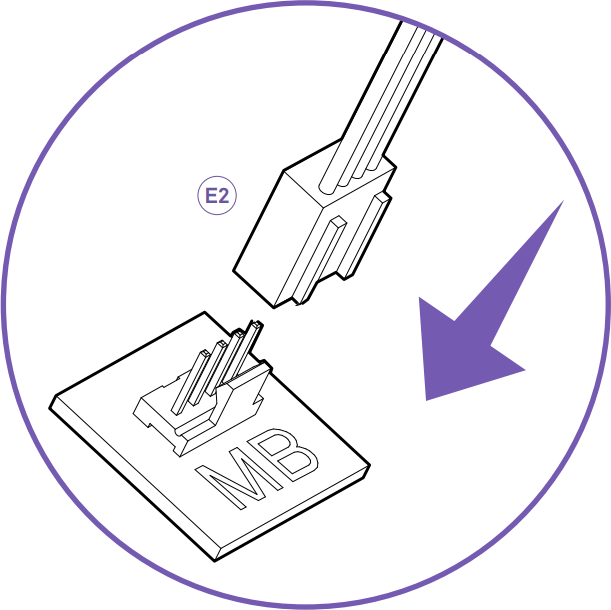

4핀 PWM 팬은 메인보드의 4핀 팬 헤더나 호환 컨트롤러에 연결할 수 있습니다.

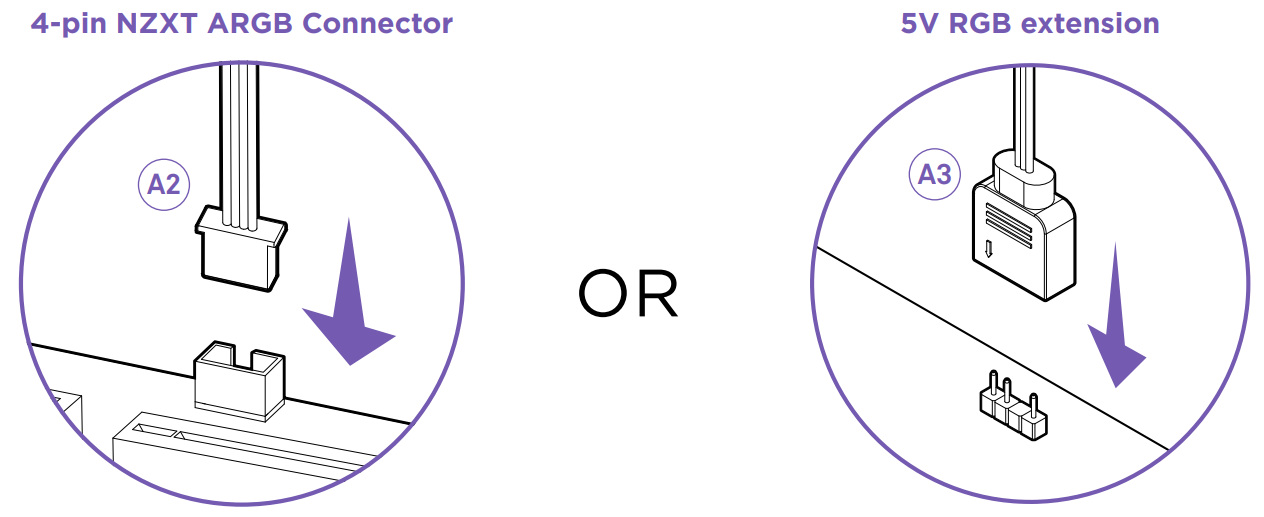

NZXT RGB와 5V ARGB를 동시에 연결하지 마세요. 이는 팬 및/또는 메인보드/컨트롤러에 심각한 손상을 초래할 수 있습니다. RGB 연결 시에는 반드시 4핀 NZXT RGB 또는 3핀 5V ARGB 중 하나만 사용하세요.
NZXT 케이스 팬 연결하기
사전 설치된 팬이 포함된 NZXT 케이스를 구매한 경우, 팬 연결 방법은 모델에 따라 다릅니다. 대부분의 NZXT 케이스 팬은 Case Version 팬으로 다음과 같은 연결을 특징으로 합니다:
- 4핀 PWM 팬
- 4핀 NZXT RGB
- 3핀 5V 어드레서블 RGB (ARGB) 피그테일 포함
다른 케이스는 NZXT RGB to 5V ARGB 어댑터가 사전 설치되어 있을 수 있으며, 예를 들어 H6 Flow RGB가 있습니다. 이 어댑터는 직접 5V ARGB 헤더에 연결하거나 어댑터를 제거하여 컨트롤러에 연결할 수 있습니다.
일부 모델은 H9 Flow RGB (CM-H92FX-R1 및 CM-H92FX-R2)에 포함된 F420 RGB Core처럼 사전 설치된 어댑터가 있거나, H9 Flow RGB+ (CM-H92FX-P1 및 CM-H92FX-P2)처럼 RGB 컨트롤러가 사전 설치되어 있을 수 있습니다.
사전 설치된 어댑터가 포함된 팬에 대한 자세한 내용은 4핀 NZXT RGB 팬 연결 섹션을 참조하세요.
