Kraken M22 쿨러 대신 Kraken 120을 받음

교체를 위해 Kraken M22를 보냈는데 Kraken 120을 받았더라도 걱정하지 마세요. 이는 전적으로 의도된 것입니다. Kraken M22는 단종된 제품이며, PC를 다시 작동시킬 수 있도록 Kraken 120을 대신 제공하고 있습니다!

백플레이트 설치

참고: AMD 프로세서가 있는 경우 이 단계를 건너뛸 수 있습니다.

백플레이트를 설치하려면 기존 백플레이트를 제거해야 합니다. 마더보드에서 백플레이트를 밀어내는 데 문제가 있는 경우 백플레이트 후면의 나사를 푸십시오.

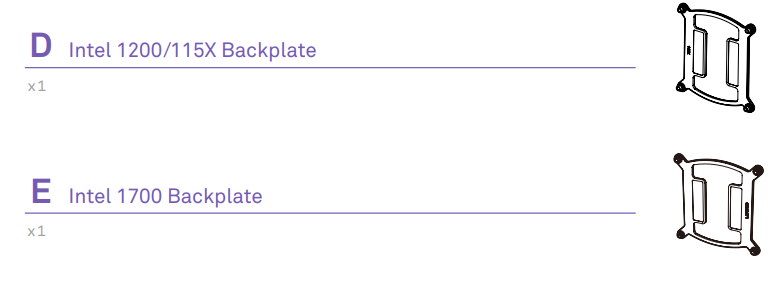

먼저 제품 설명서에 Intel 1200/115X 백플레이트 또는 Intel 1700 백플레이트로 나열된 Intel 소켓에 맞는 백플레이트를 준비해야 합니다. 다음으로 마더보드에서 사용하는 소켓 유형을 결정합니다. 이 유형은 일반적으로 빌드에 포함된 마더보드 설명서에 나열되어 있습니다. 확실하지 않은 경우 당사 고객 서비스 팀에 문의하세요.

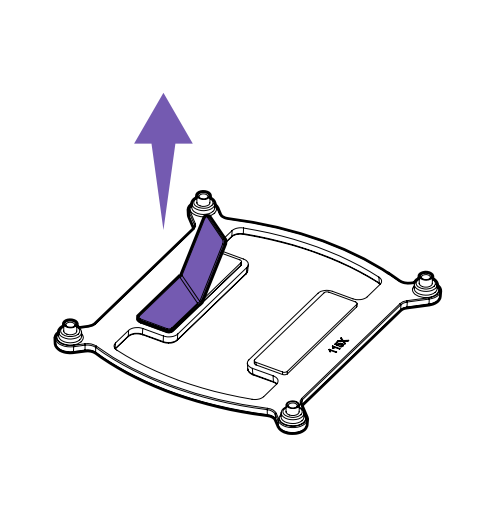

여기에서 새 백플레이트를 설치하는 것은 간단합니다. 설치하기 전에 아래와 같이 백플레이트의 열 패드를 덮고 있는 필름을 제거해야 합니다.

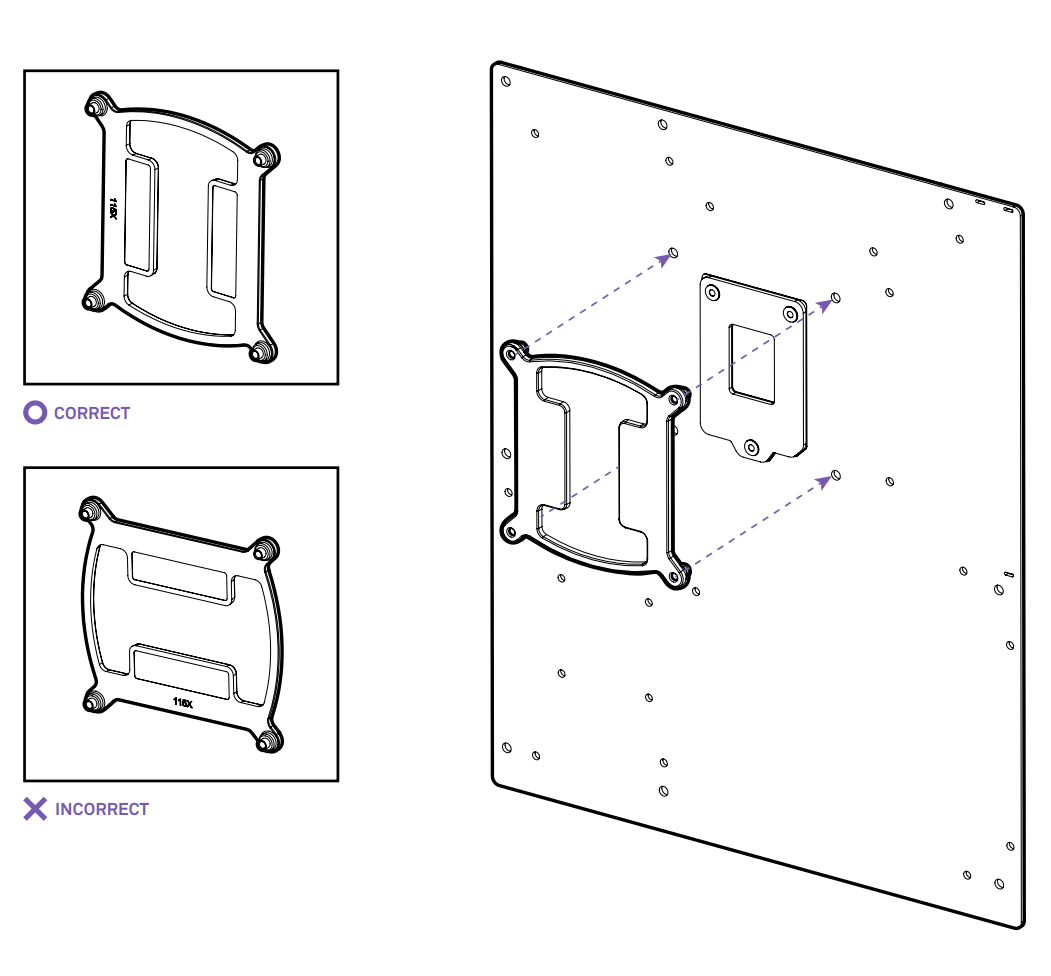

그런 다음 아래와 같이 백플레이트를 세로 방향으로 잡고 패드가 보드를 향하도록 하여 마더보드의 구멍에 백플레이트의 너브를 맞춰야 합니다.

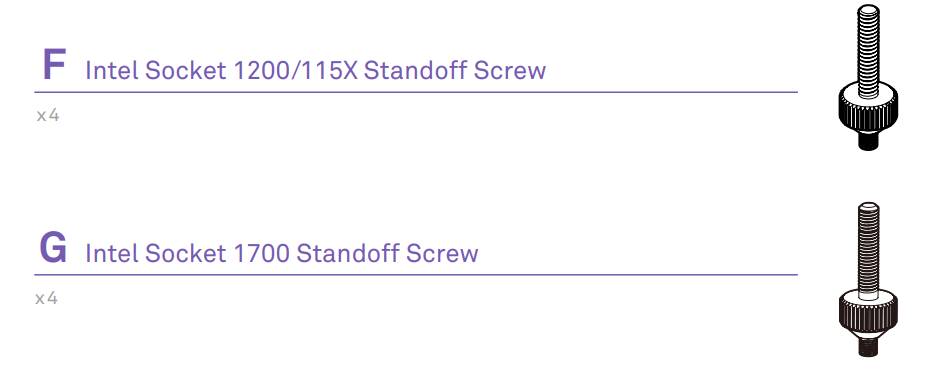

다음으로 아래와 같이 백플레이트를 마더보드에 장착하기 위해 소켓 유형에 적합한 나사를 찾아야 합니다.

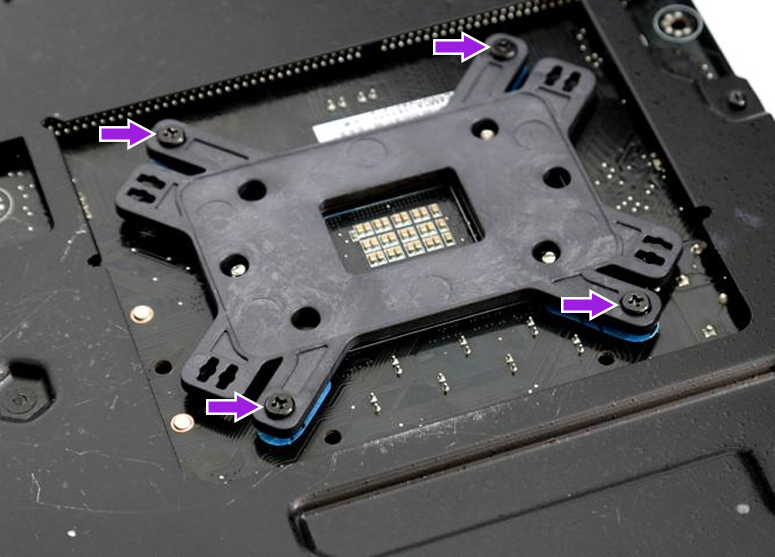

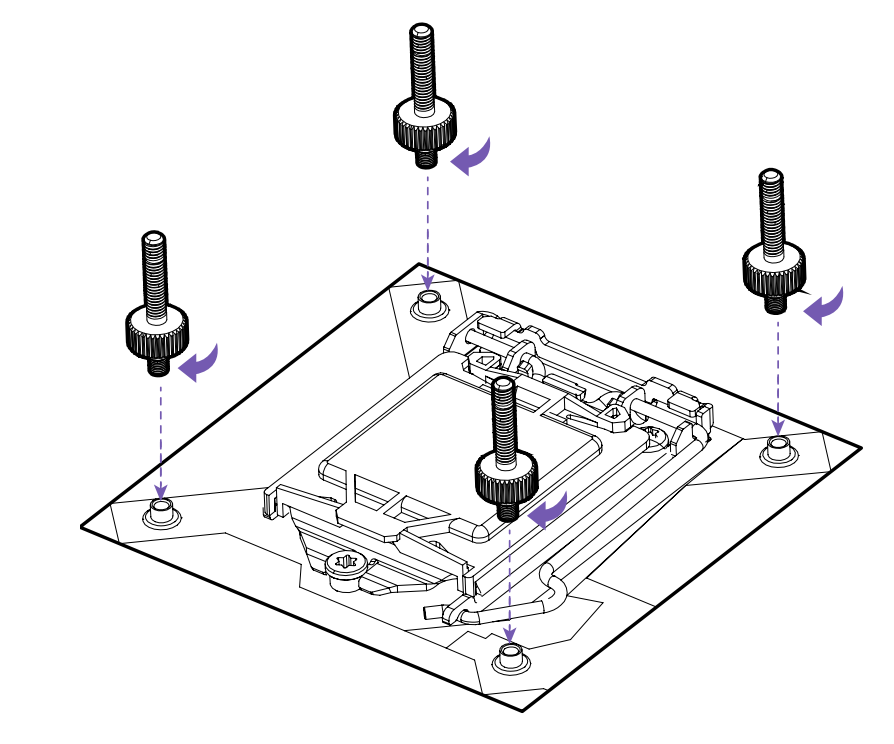

올바른 부품이 준비되면 아래와 같이 스탠드오프를 백플레이트에 나사로 고정해야 합니다. 백플레이트가 튀어나오지 않도록 손으로 잡고 있는 것이 좋습니다.

Kraken 120 팬 및 라디에이터 장착

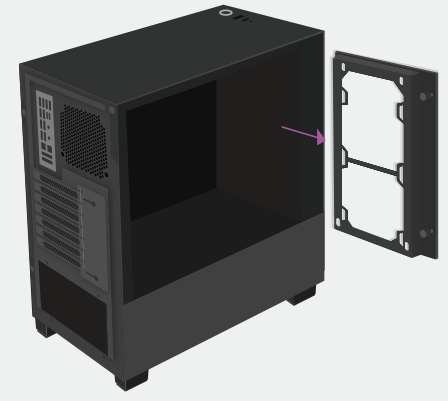

펌프를 설치하기 전에 먼저 팬과 라디에이터를 설치해야 합니다. 케이스의 팬 브래킷이 아직 설치되어 있는 경우 우선 팬 브래킷 나사를 풀어야 합니다. 팬 브래킷은 오른쪽에 있는 2개의 나사로 고정됩니다.

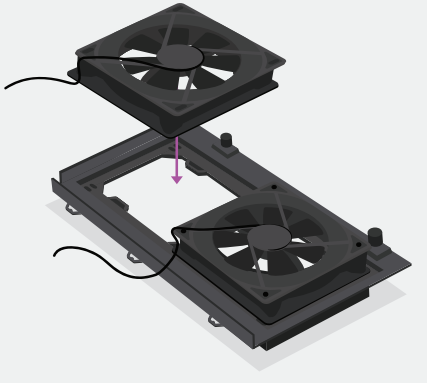

브래킷 하단에 추가 팬이 들어가야 하므로 그 위 공간에 Kraken 120에 포함된 팬을 설치합니다. X자형 가드가 첫 번째 팬의 와이어 방향 배치와 일치하는지 확인합니다.

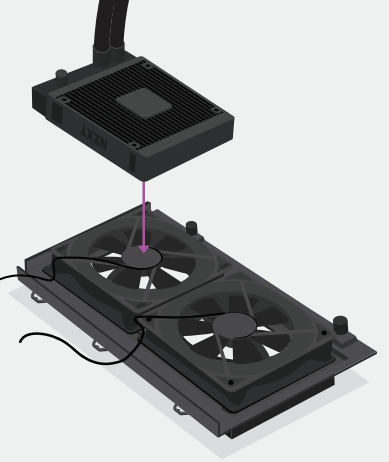

다음으로 2개의 펌프 튜브가 상단 바깥쪽을 향하도록 하여 AIO 라디에이터 블록을 두 번째 팬 위에 놓습니다.

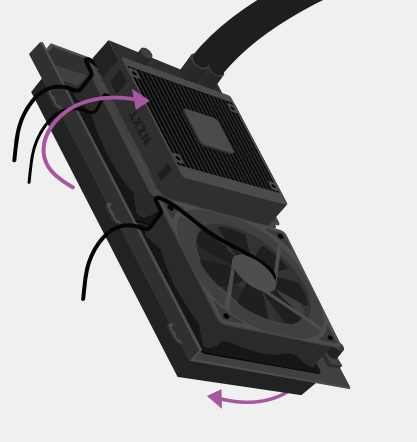

이제 브래킷, 팬 및 라디에이터를 단단히 잡고 모든 부품의 위치를 유지하면서 브래킷을 뒤집습니다.

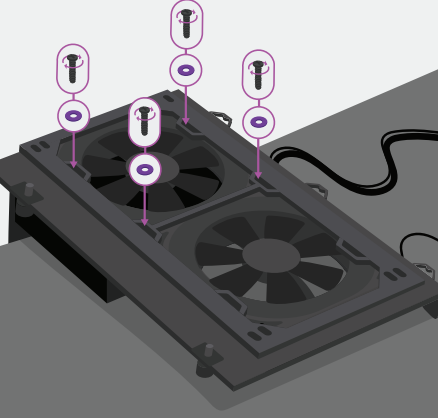

이제 AIO와 함께 제공된 30mm(길이) 6-32 팬 나사와 금속 와셔를 사용하여 팬과 라디에이터를 브래킷에 설치해야 합니다.

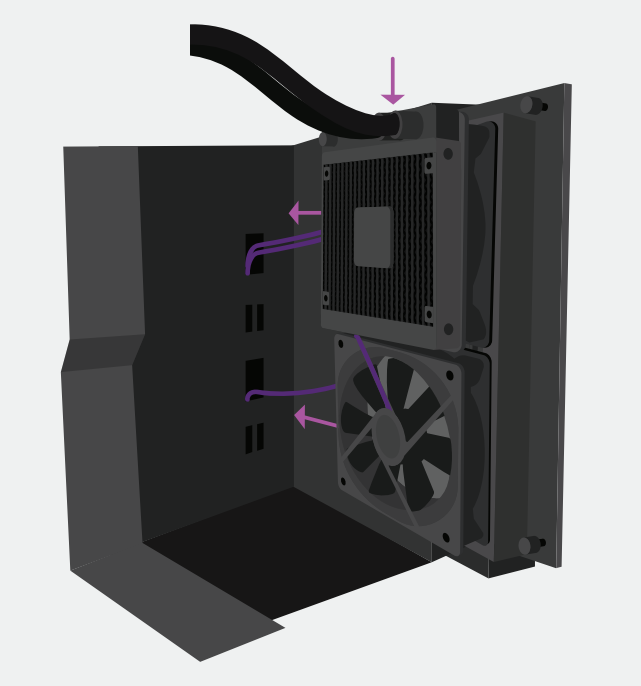

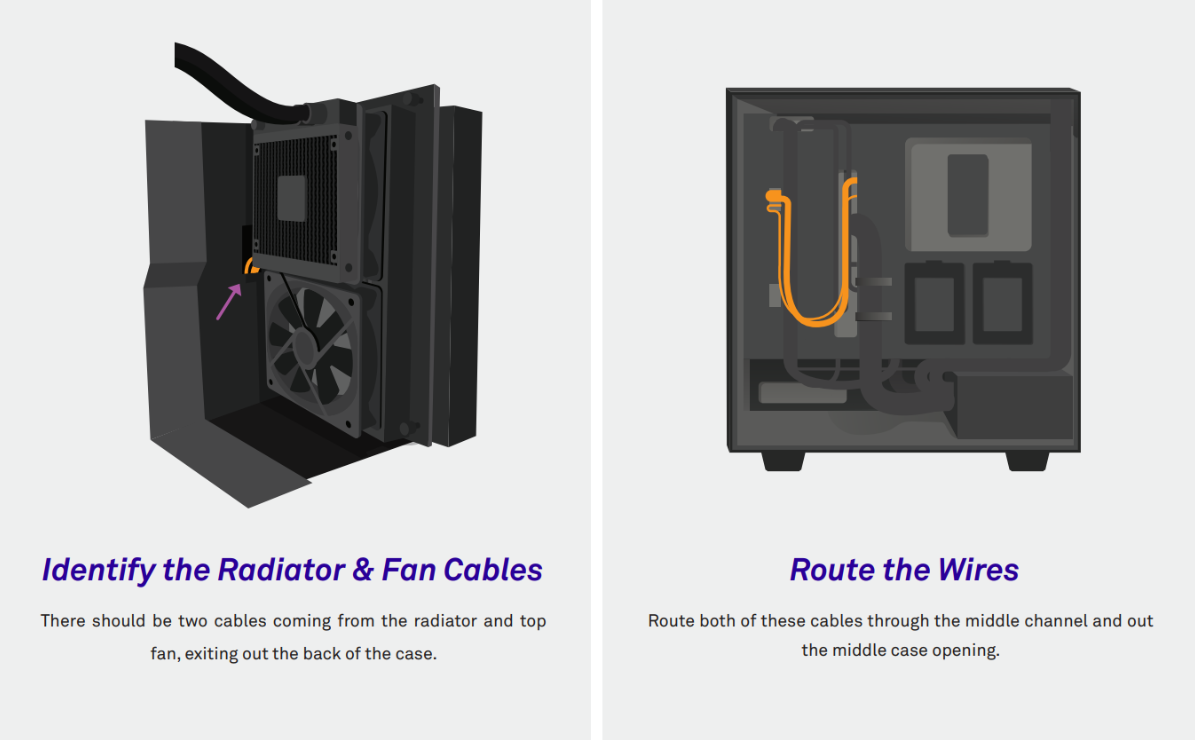

그런 다음 팬 브래킷을 케이스에 다시 밀어 넣어야 합니다. 또한 아래의 팬과 라디에이터에서 케이블을 연결합니다.

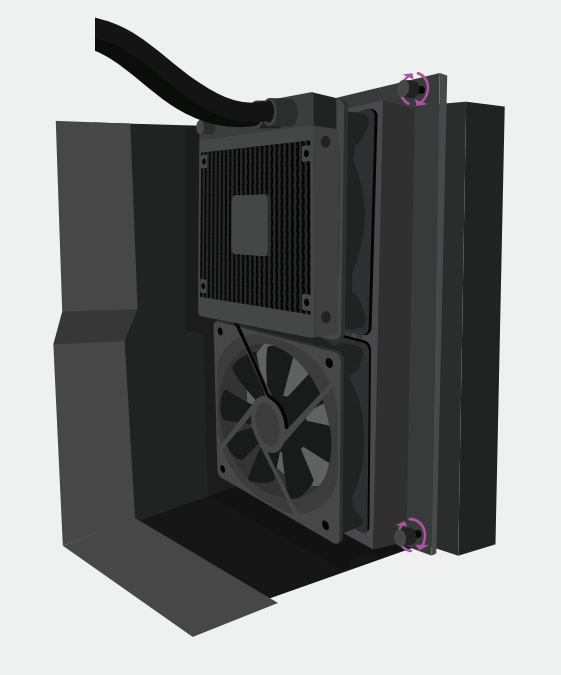

마지막으로 2개의 나비 나사를 사용하여 팬 브래킷을 PC의 전면 내부에 다시 부착합니다.

팬 연결

이 단계에서는 Kraken 냉각기용 팬이 아닌 팬 브래킷 하단의 예비 팬을 다시 연결하는 방법을 설명합니다.

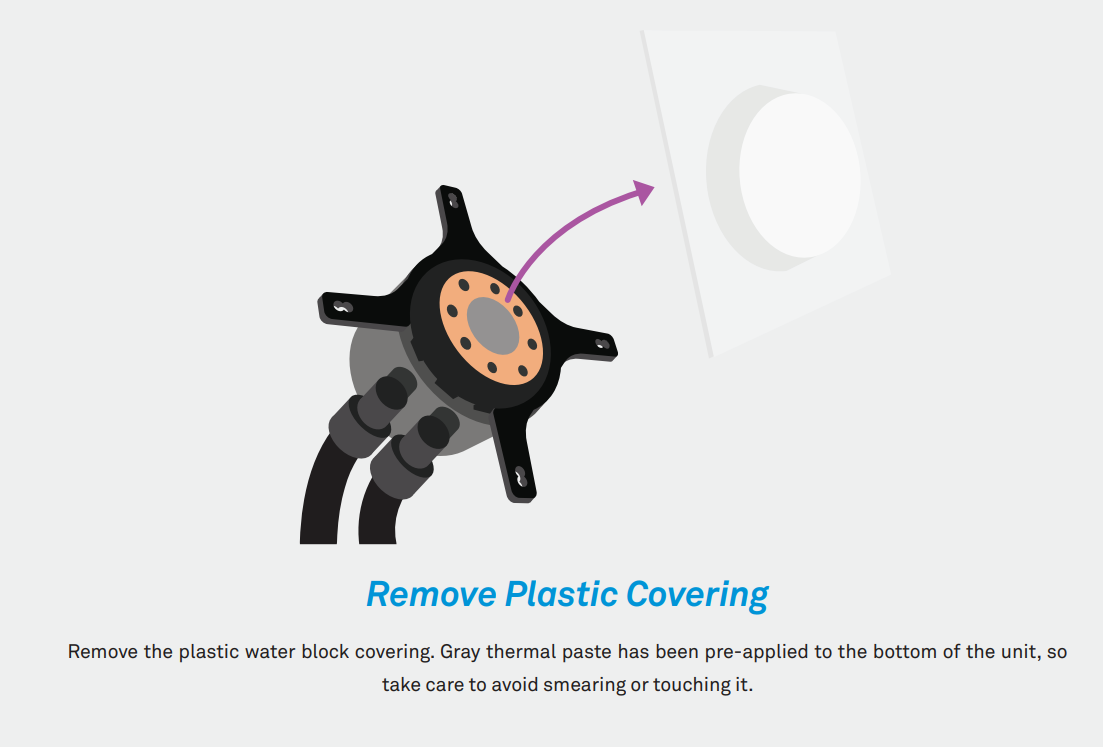

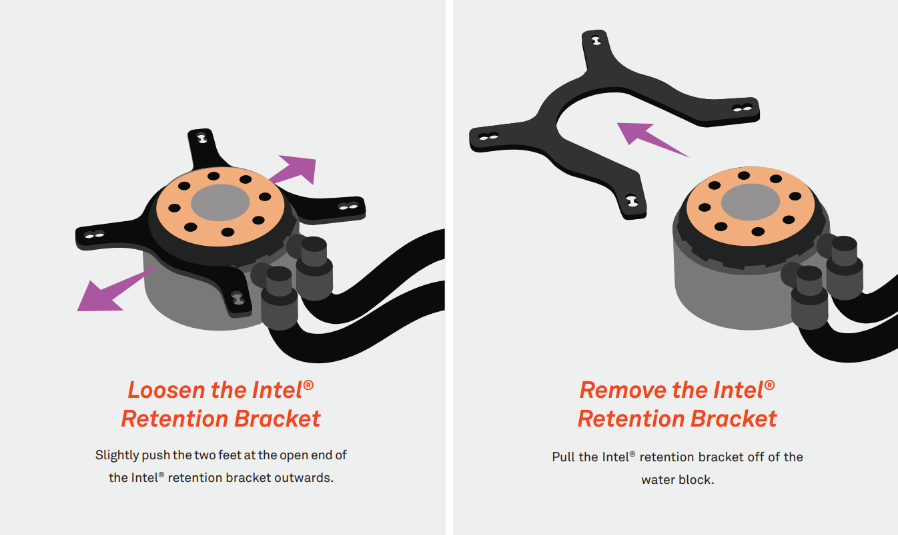

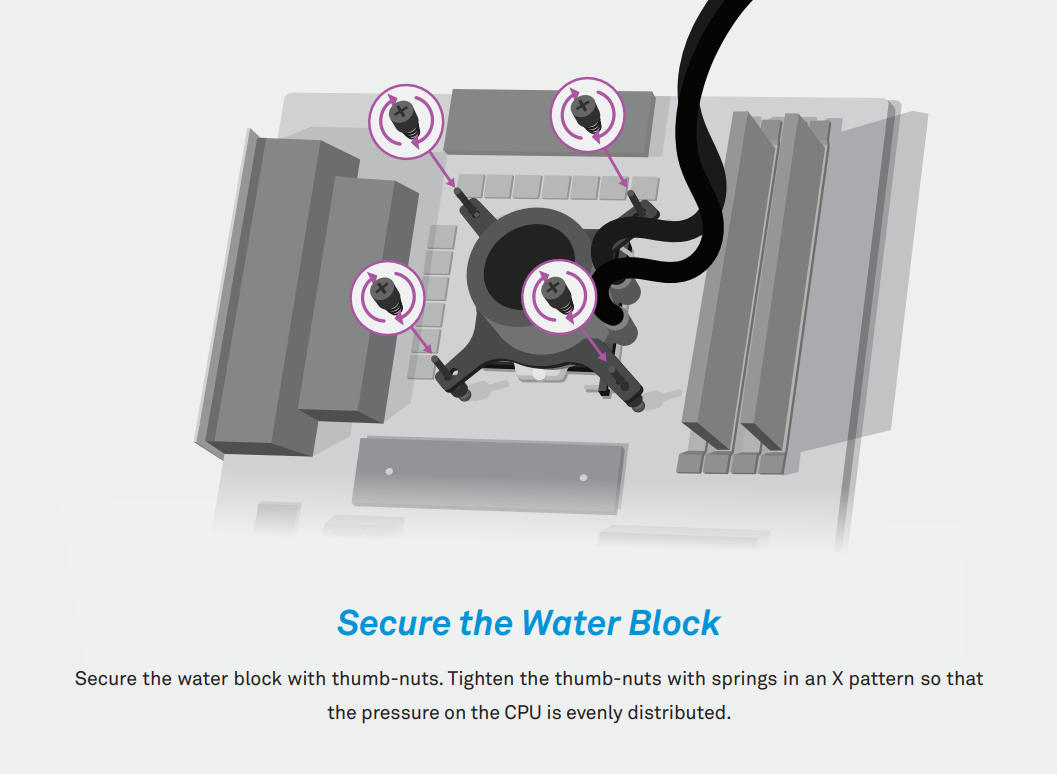

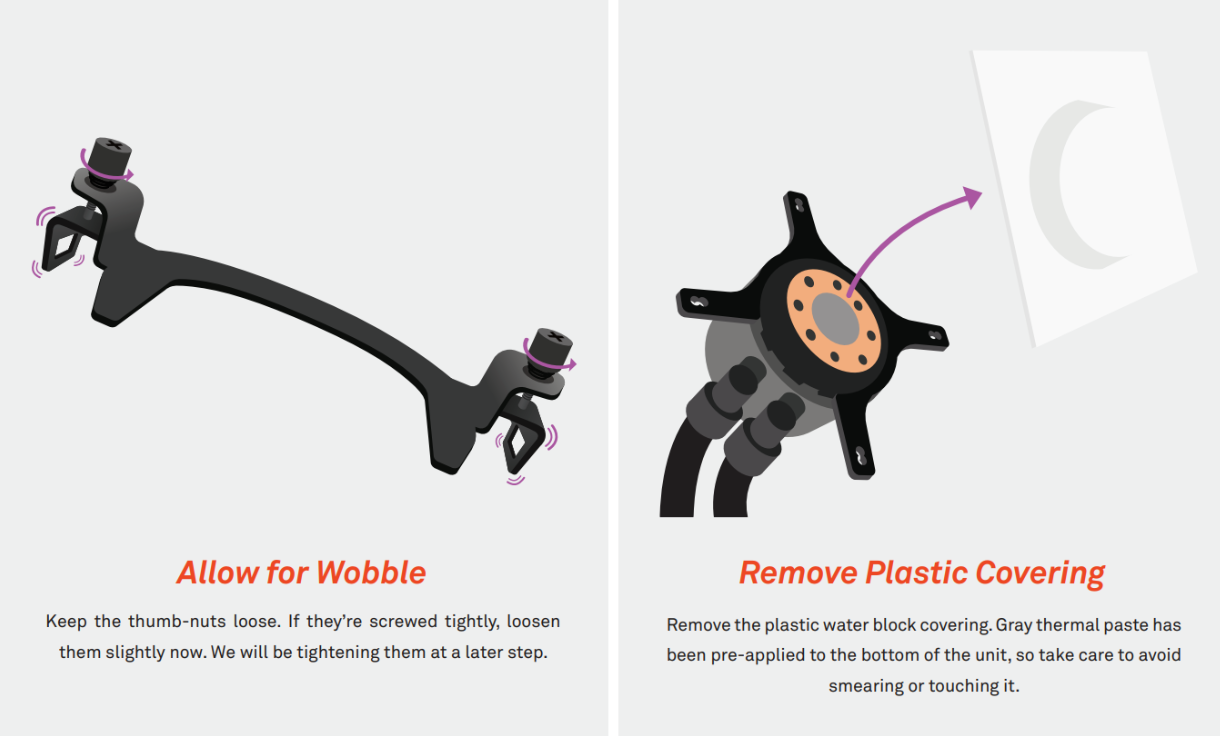

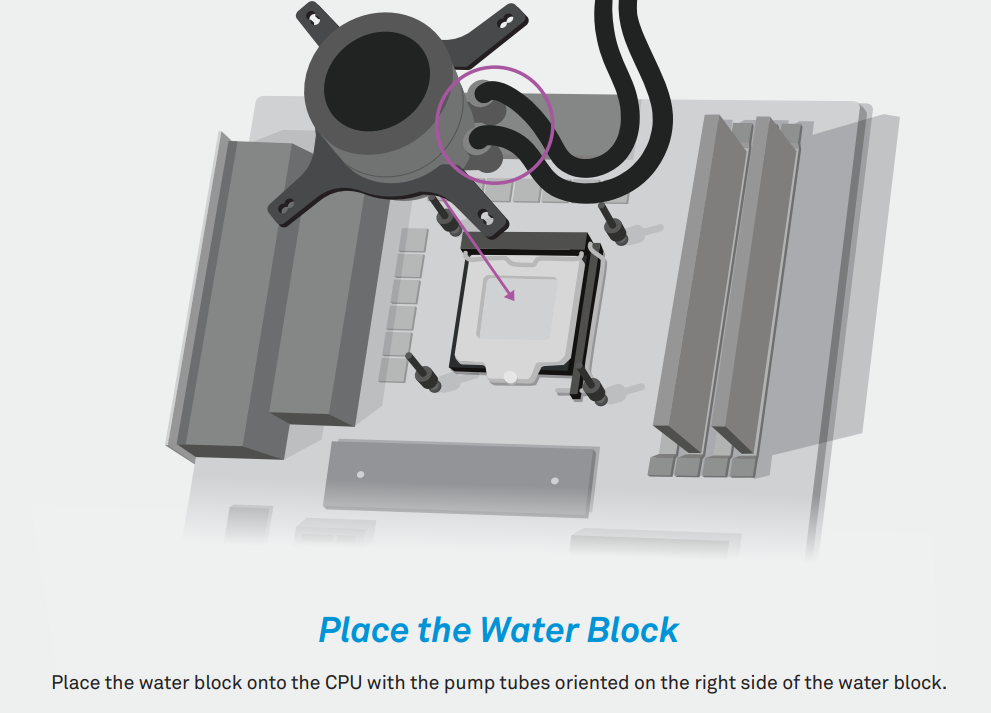

CPU에 Kraken 워터 블럭 장착(Intel)

참고: AMD 프로세서의 경우 장착 프로세스가 Intel 프로세서와 다르므로 다음 단계로 건너뛰세요.

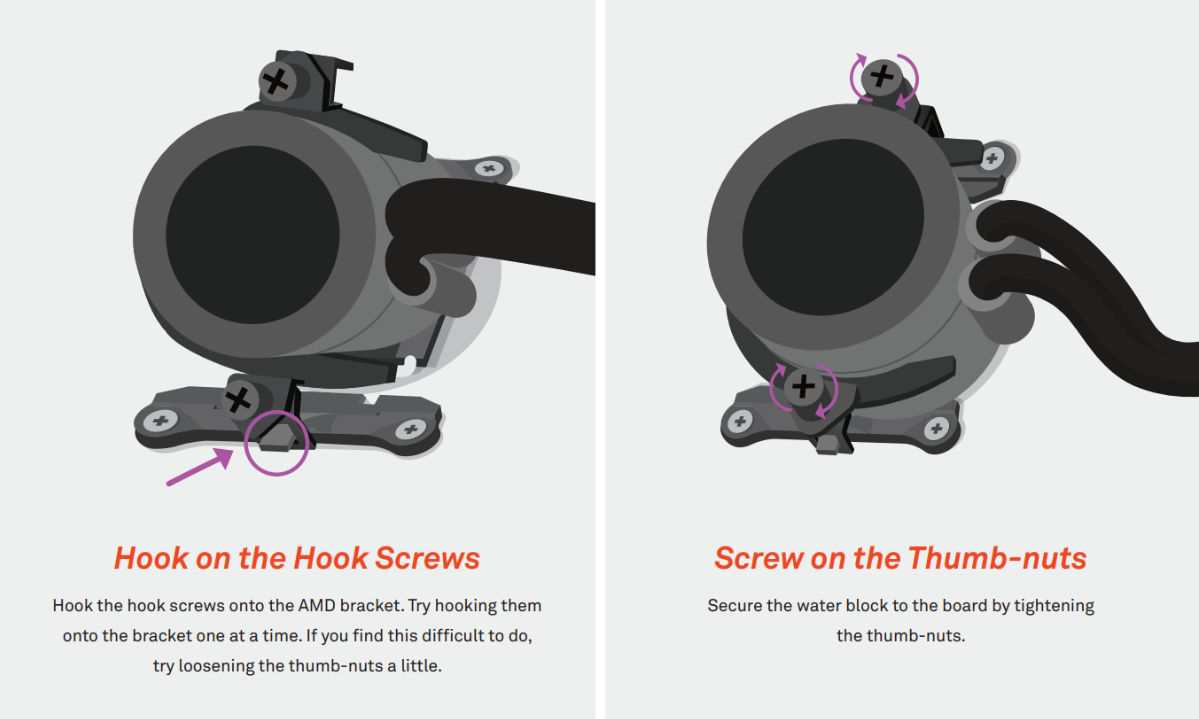

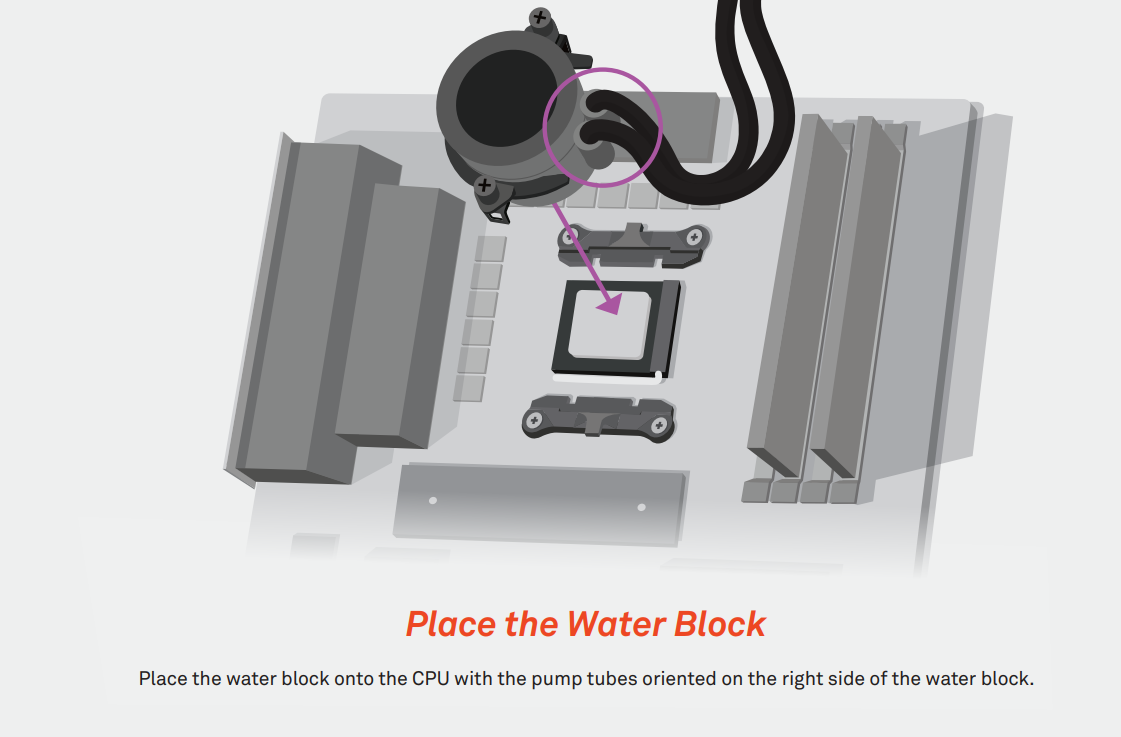

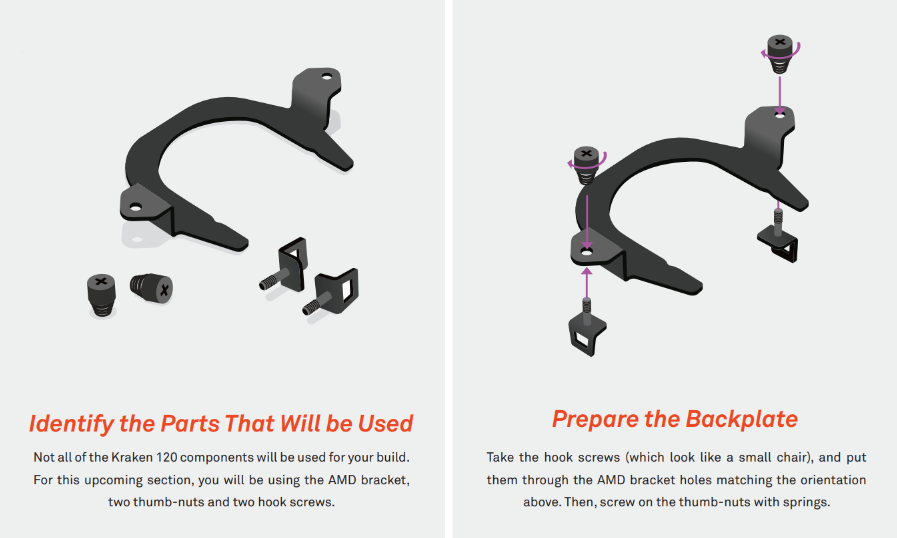

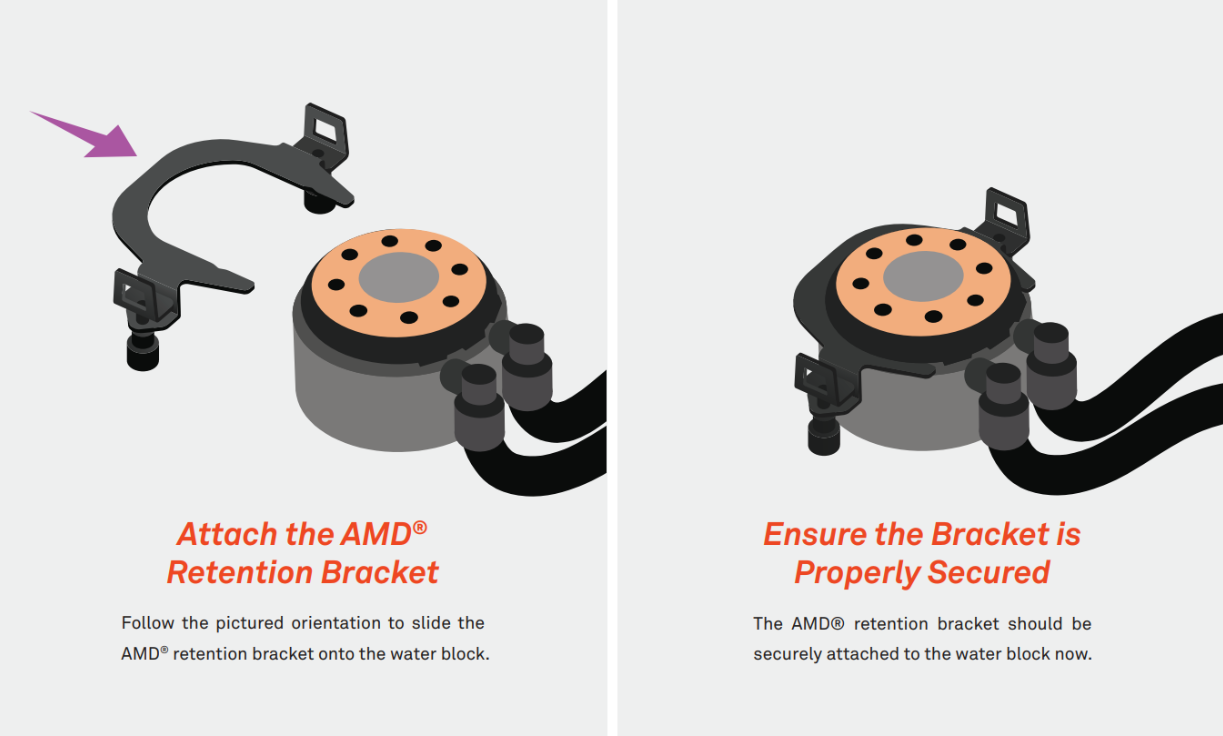

CPU에 Kraken 워터 블럭 장착(AMD)

참고: Intel 프로세서가 있는 경우 워터 블록이 이미 설치되어 있으므로 이 단계를 건너뛰세요.

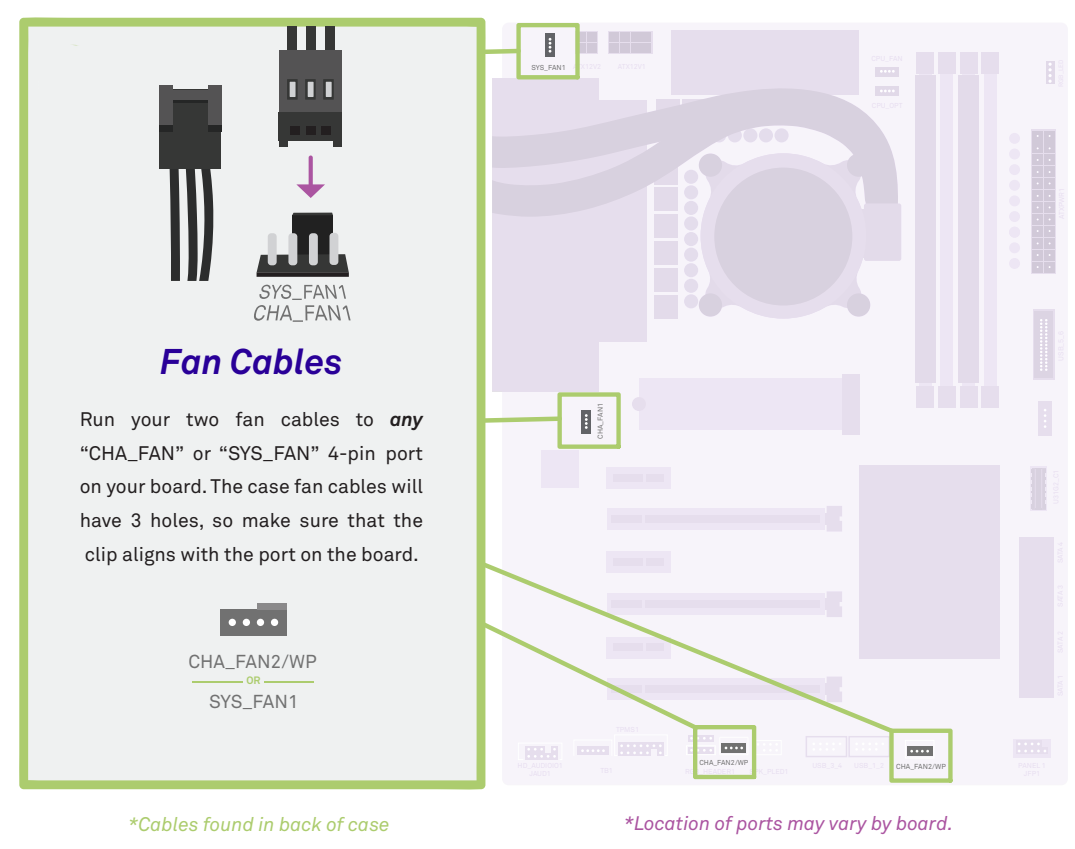

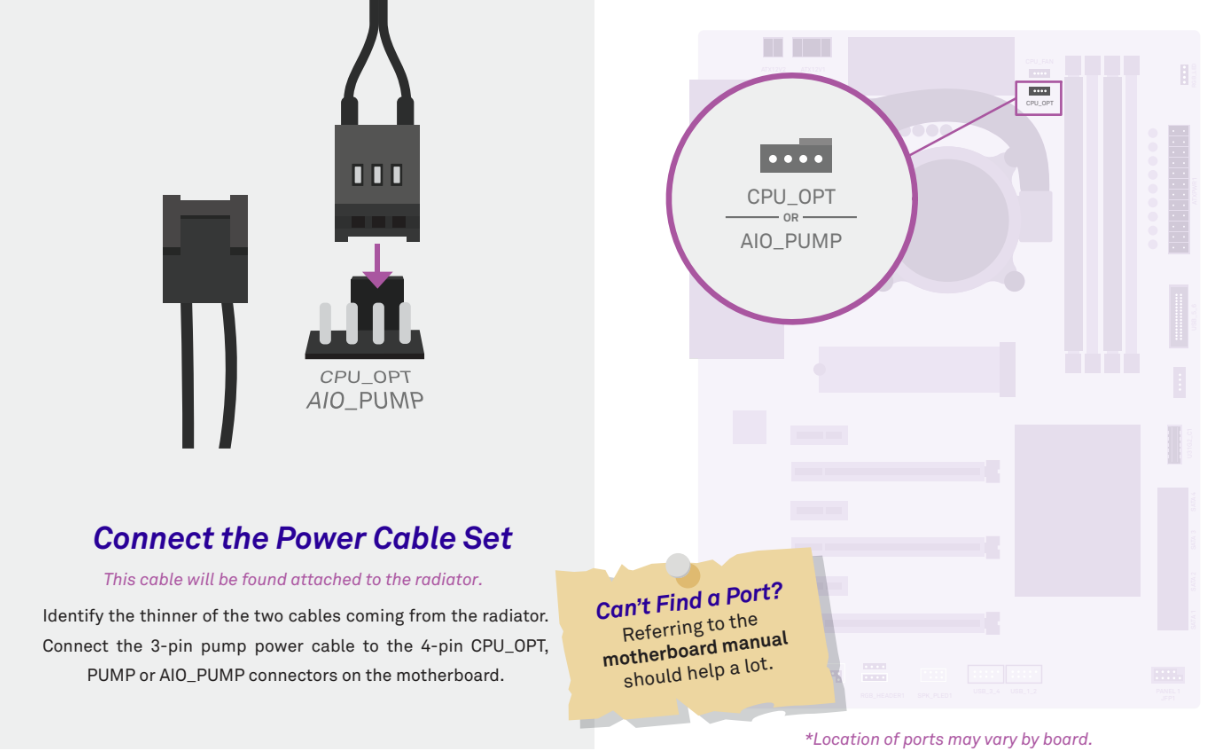

워터 펌프 및 라디에이터 팬에 전원 공급

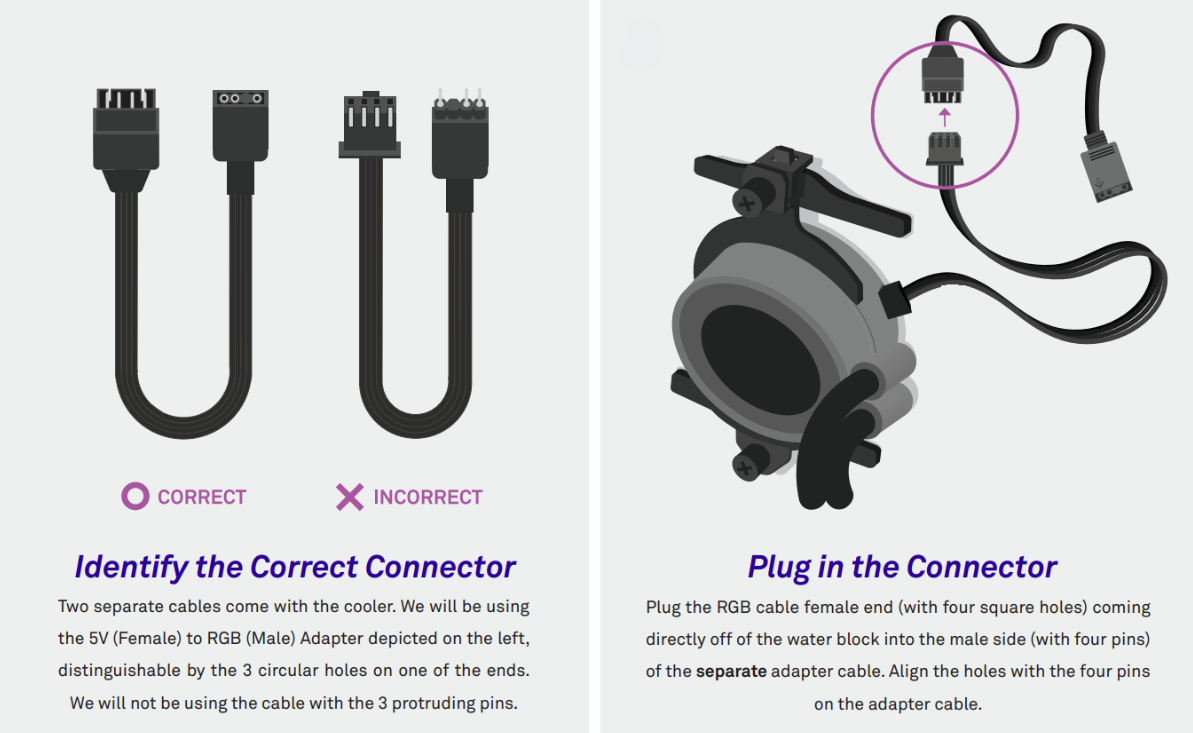

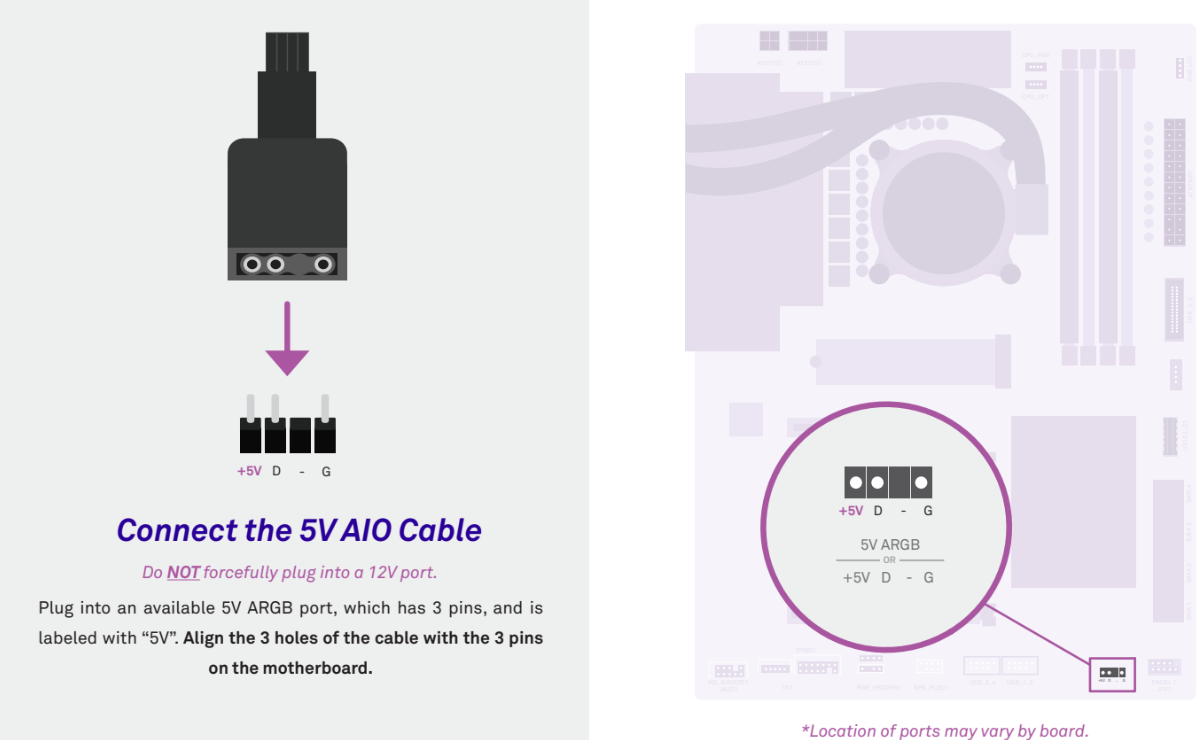

RGB 케이블 연결

이 마지막 단계에서는 Kraken 120에 RGB를 연결합니다.
