이 가이드는 H9 Flow 케이스의 전면 I/O 모듈 교체 방법을 다룹니다. 교체를 위해 다음이 필요합니다:

• 교체용 상단 I/O 모듈(USB 모듈이라고도 함)
• 필립스 #1 드라이버
• (권장) 자석 부품 트레이 또는 정리함
  • 대안으로 분리 가능한 먼지 필터에 있는 자석을 사용할 수 있습니다.

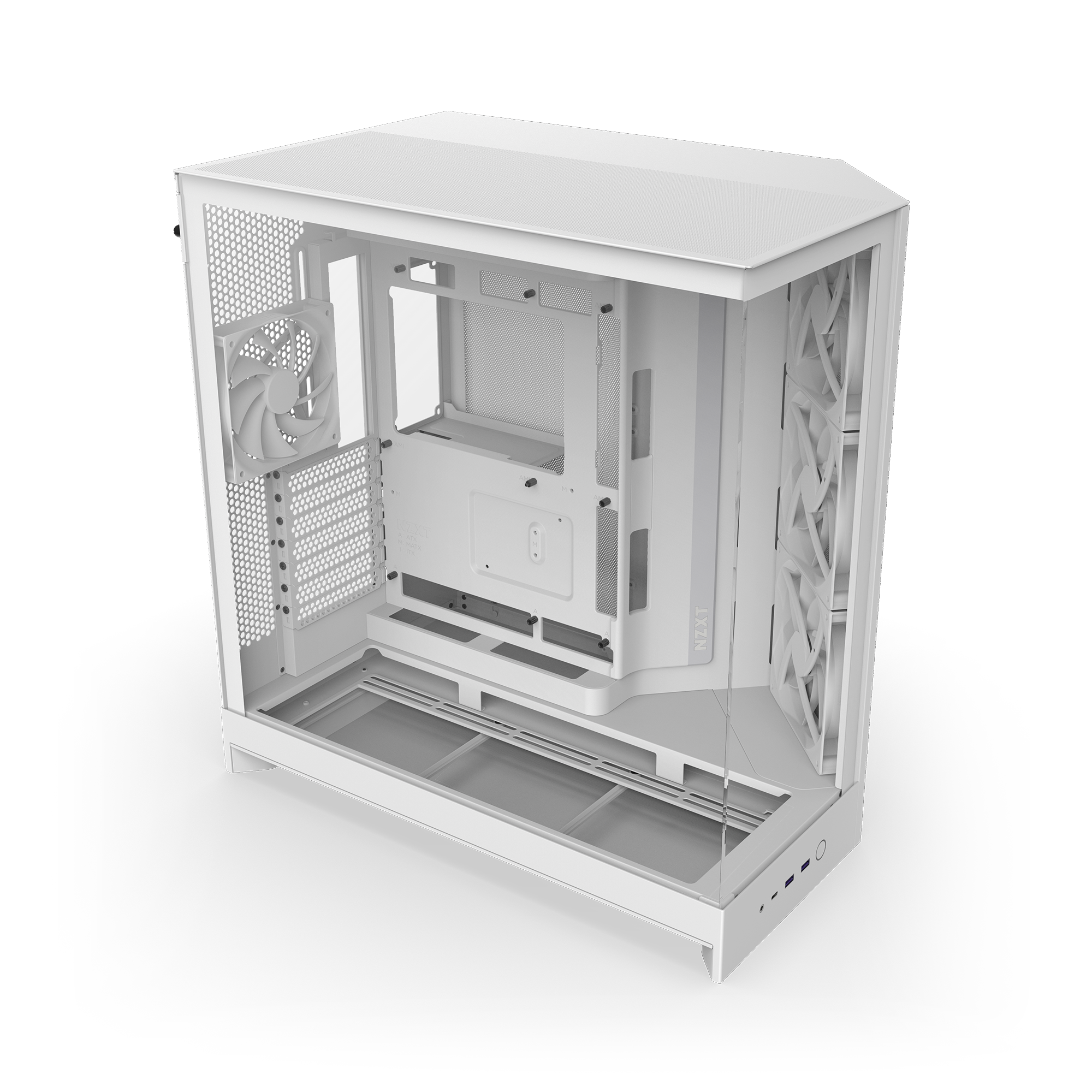

케이스 준비하기

전면 I/O 모듈을 교체하려면 케이스에서 다음 패널들을 제거해야 합니다:

• 상단 패널
• 전면 메시 패널
• 전면 강화유리 패널
• 측면 강화유리 패널
• 측면 금속 패널

이 패널들 외에도 팬 브래킷, 분리 가능한 바닥 커버, 먼지 필터를 제거해야 합니다. 먼지 필터는 케이스 하단 슬롯을 통해 제거할 수 있습니다.

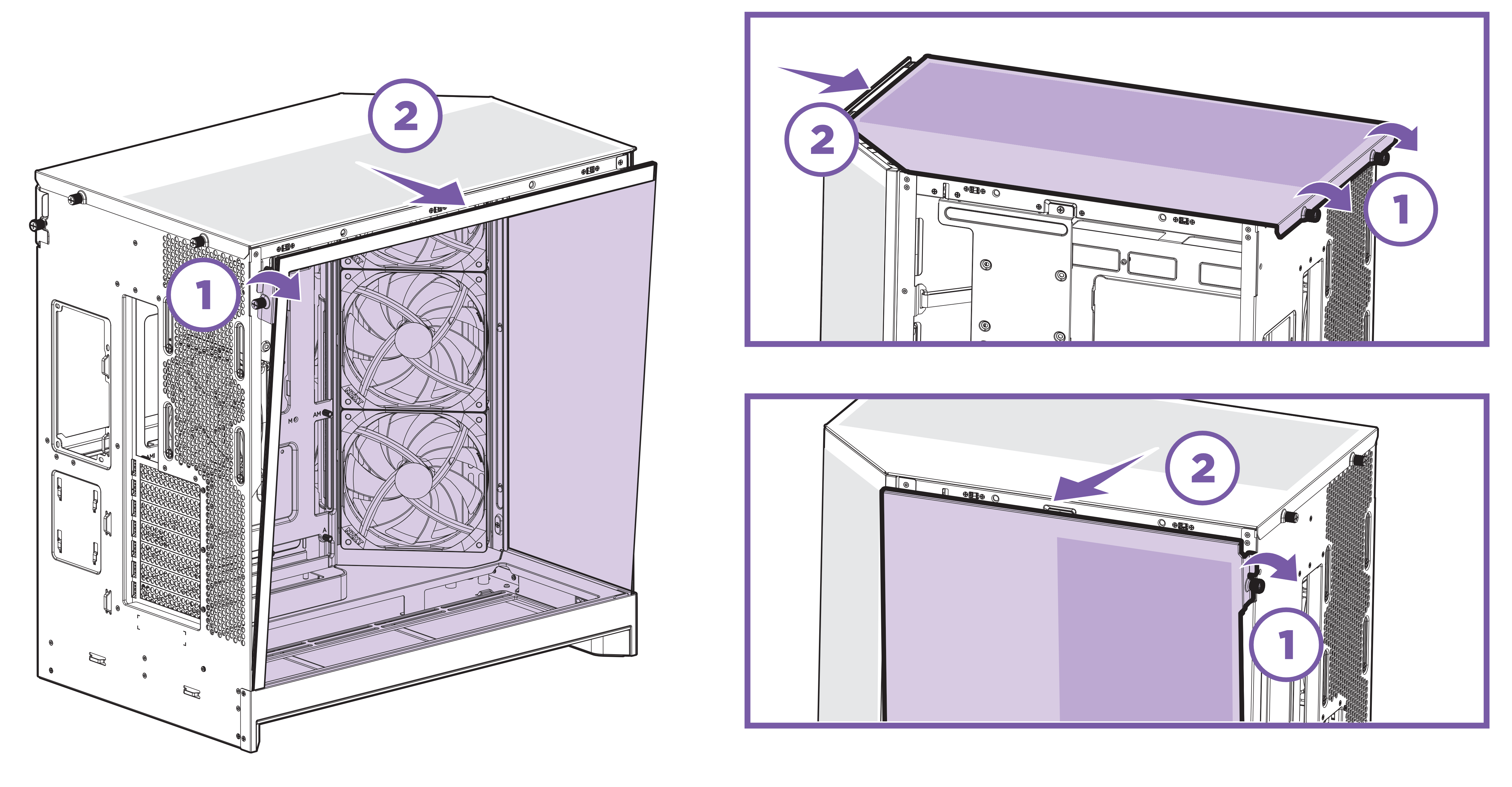

패널을 제거하려면 먼저 잠금 나사(1)를 풀어주세요. 이 나사들은 캡티브 나사로, 제거 후에도 패널에 남아 있습니다. 나사를 풀면 다음과 같이 패널을 제거할 수 있습니다:

• 측면 강화유리 및 측면 금속 패널 - 잠금 나사가 있는 탭을 사용하여 패널을 케이스에서 멀리 위쪽으로 당겨 볼 조인트를 해제하세요. 해제되면 아래 슬롯에서 패널을 들어 올리세요.
• 상단 패널 - 패널을 케이스 뒤쪽으로 밀고 들어 올리세요.

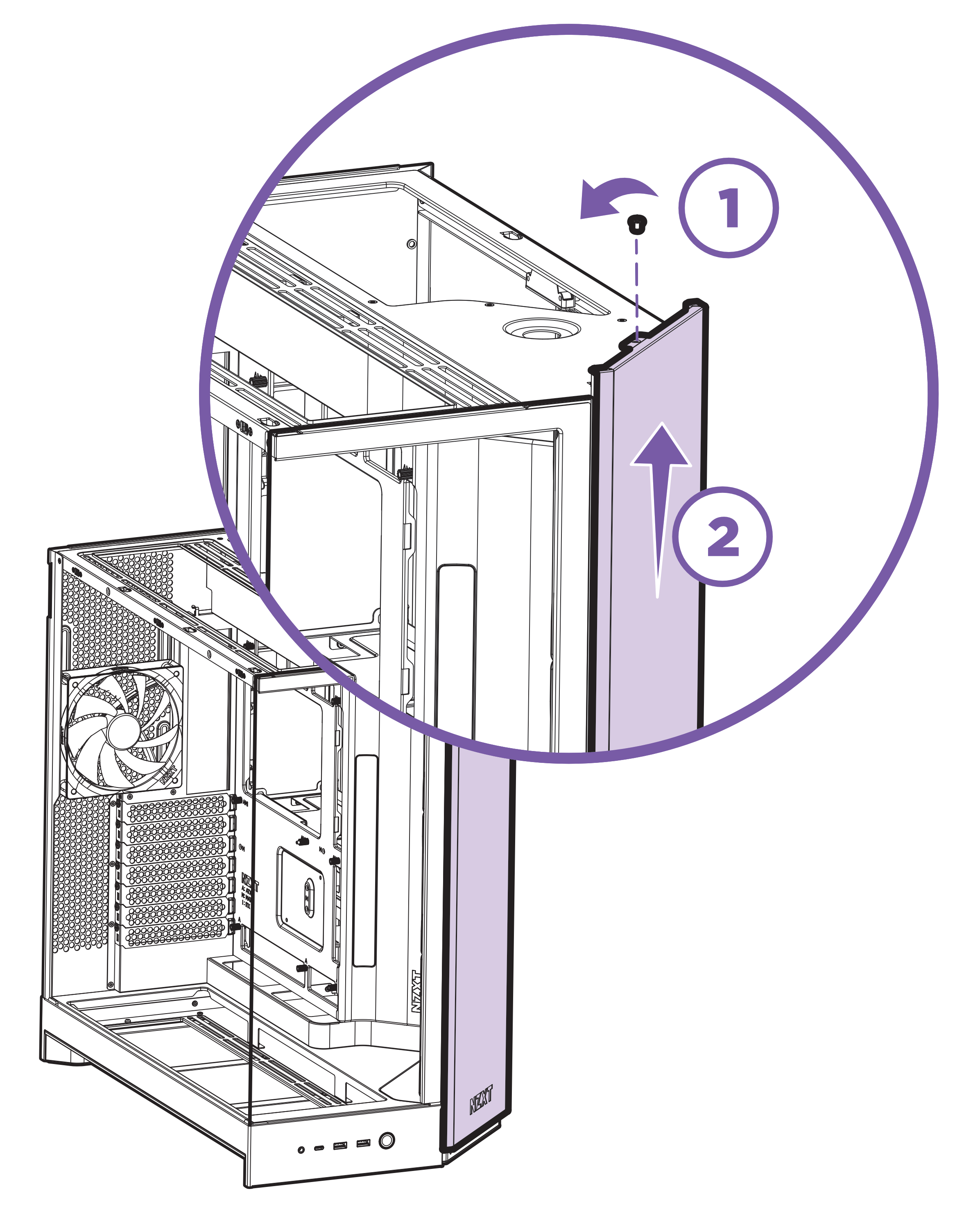

패널을 제거한 후에는 전면 메시 패널과 팬 브래킷을 제거하는 것이 권장됩니다. 필립스 #1 드라이버를 사용해 패널 상단의 잠금 나사를 제거하세요. 나사를 제거한 후 패널을 위로 들어 케이스에서 분리합니다.

참고: 이 나사는 캡티브 나사가 아니므로 부품 트레이에 보관하거나 패널 제거 후 다시 고정하는 것이 좋습니다.

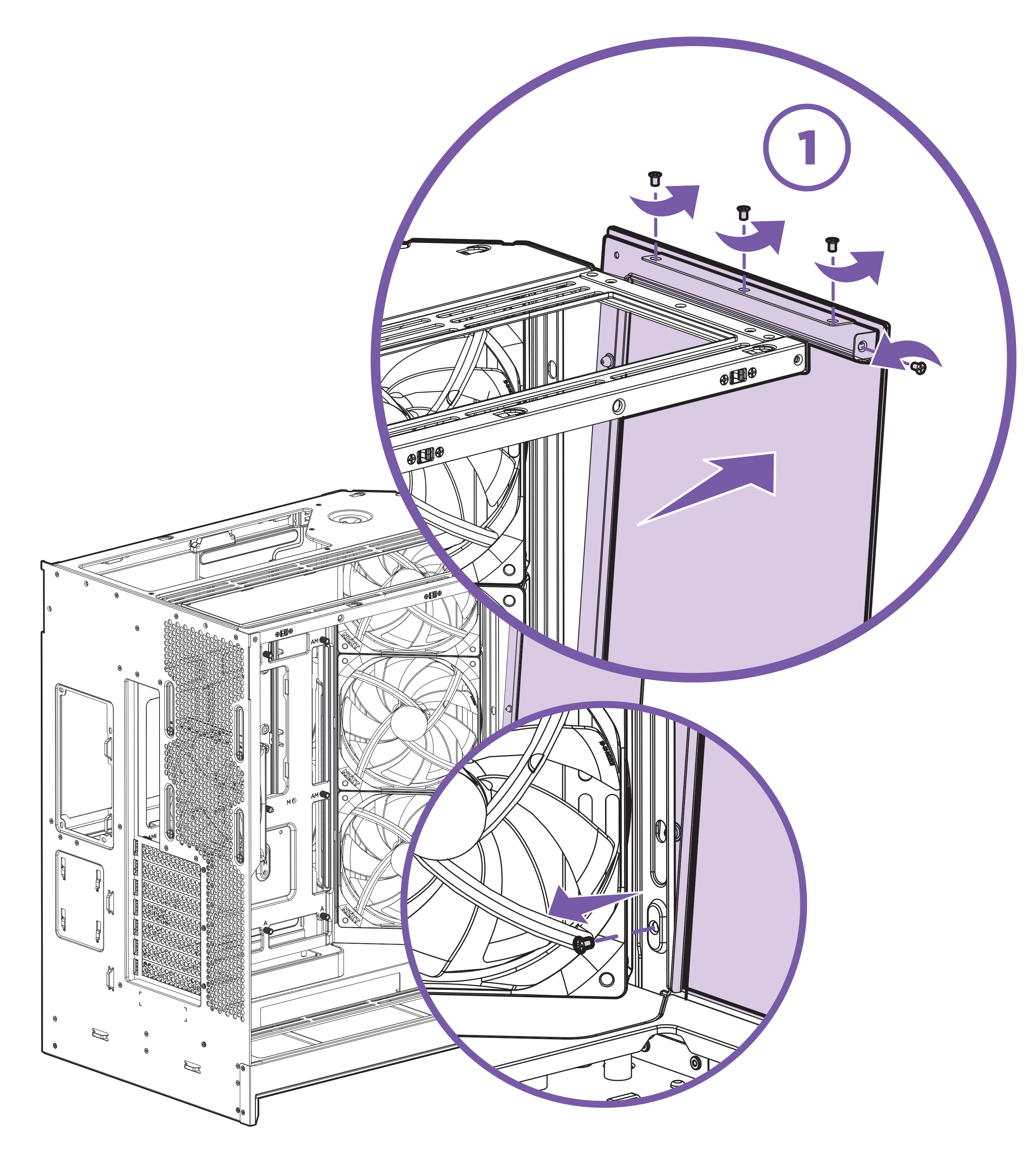

금속 측면 패널을 제거한 후 팬 브래킷 상단의 두 개 캡티브 나사를 풀고, 브래킷을 케이스에서 강제로 당기지 말고 각도를 틀어 들어 올릴 수 있을 때까지 밀어주세요. 팬의 케이블이 여전히 케이스에 연결되어 있을 수 있으니 주의하세요. 브래킷은 케이스 근처에 따로 둡니다.

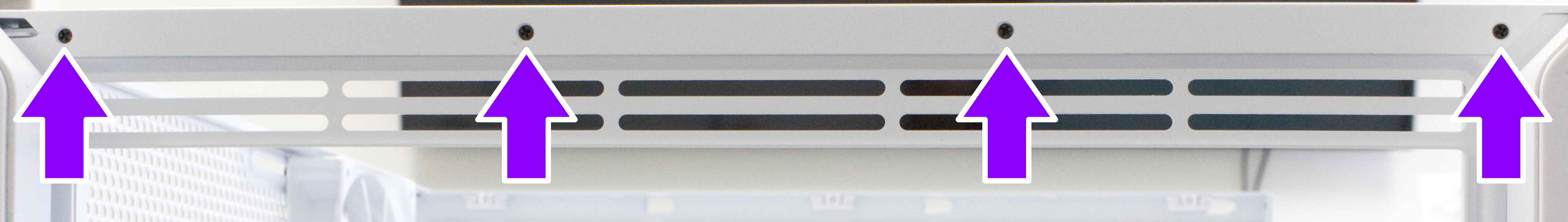

마지막으로 전면 강화유리 패널을 제거합니다. 먼저 아래 이미지에 표시된 내부 나사를 제거하세요. 내부 나사를 제거한 후 패널 상단의 네 개 나사를 제거합니다. 모든 나사를 제거하면 패널을 케이스 상단에서 멀리 향해 기울여 아래 슬롯에서 들어 올리세요.

참고: 이 나사들은 캡티브 나사가 아니므로 부품 트레이나 정리함에 보관하는 것이 좋습니다. 이 나사들은 모두 동일하며 짧은 나사로 표시할 수 있습니다.

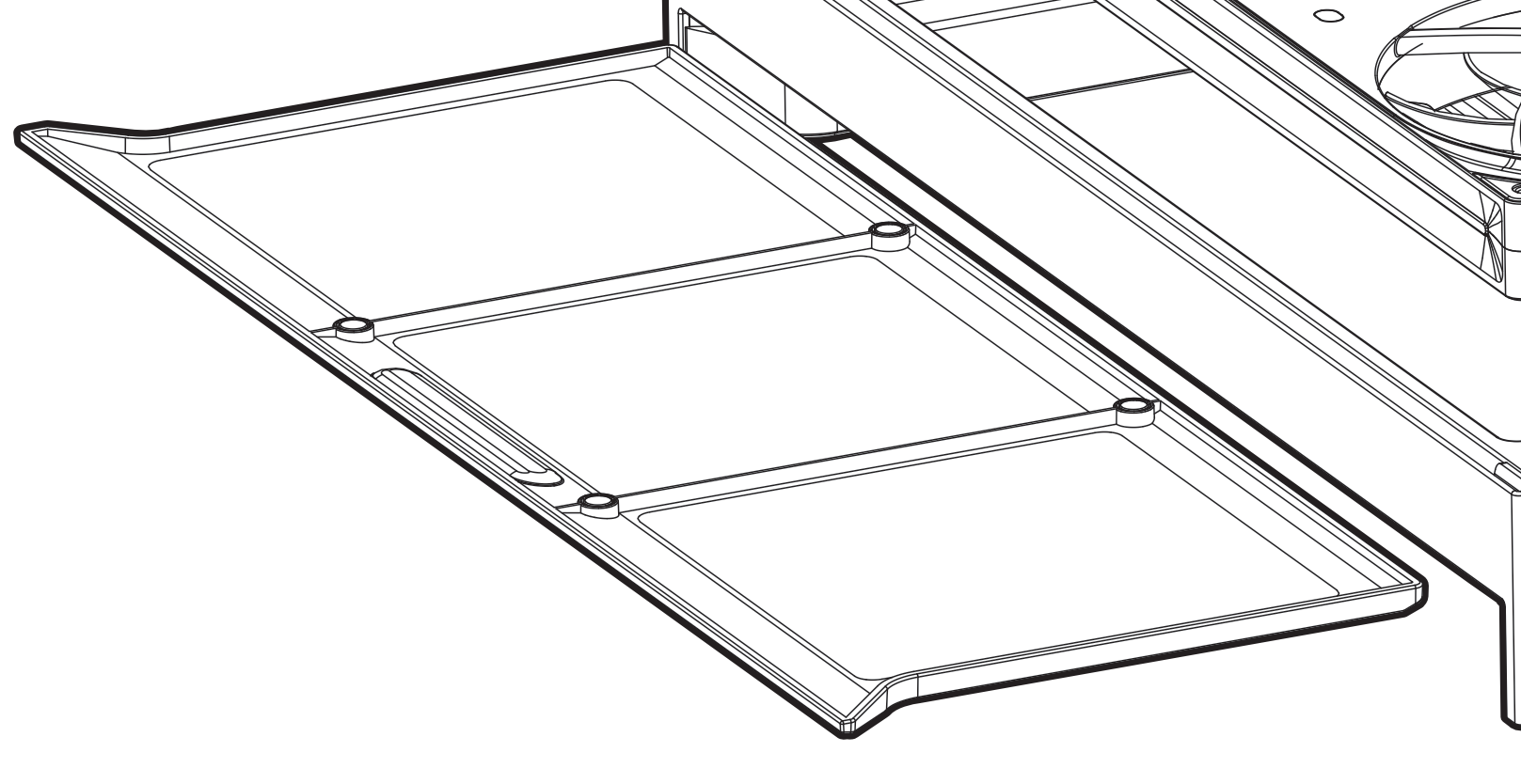

패널 제거 후, 노출된 구멍에서 분리 가능한 바닥 커버를 들어 올려 제거하세요. 이 단계에서 팬 브래킷을 다시 부착하고 캡티브 나사 하나로 임시 고정하는 것이 권장됩니다.

하단 베젤 제거하기

전면 I/O 모듈에 접근하려면 케이스에서 하단 베젤을 제거해야 합니다. 이 베젤은 총 14개의 나사로 케이스에 고정되어 있습니다:

• 12개의 짧은 나사 (전면 강화유리 패널 고정 나사와 동일한 크기)
• 2개의 긴 나사

모든 나사는 필립스 #1 드라이버로 제거할 수 있습니다. 이 단계에서는 자석 부품 트레이나 정리함을 사용하는 것이 강력히 권장됩니다. 케이스 하부부터 시작해 아래에 표시된 여섯(6) 개의 작은 나사를 제거하세요:

왼쪽 측면 (강화유리) 가장자리.

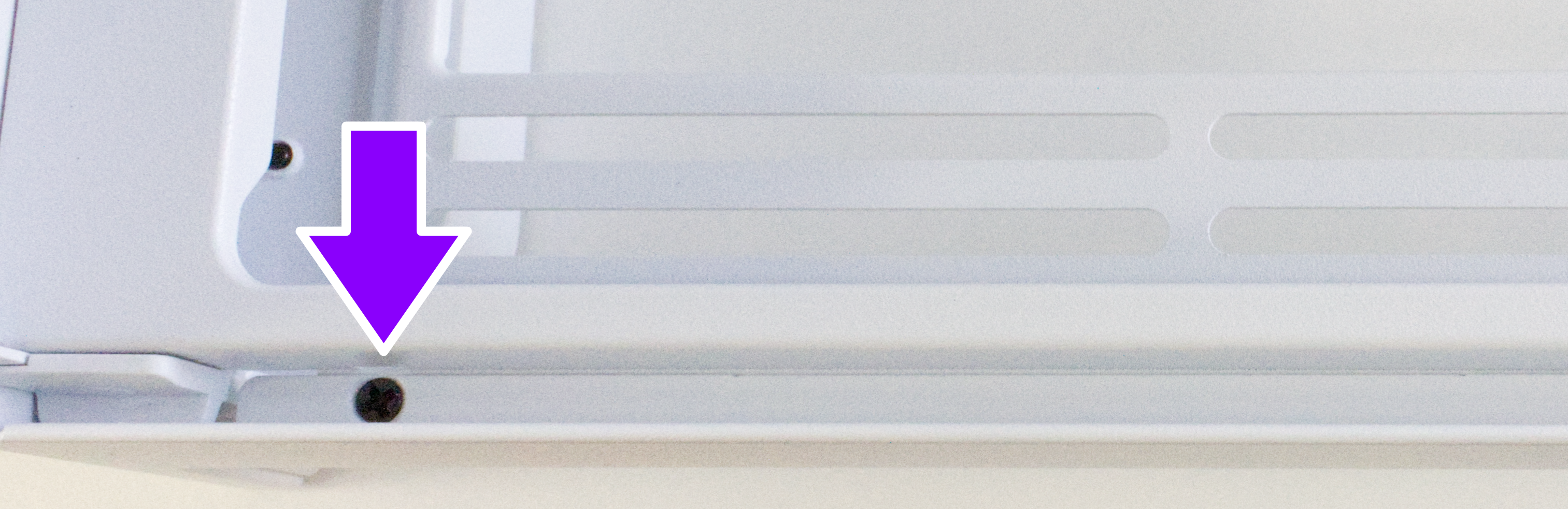

전면 가장자리

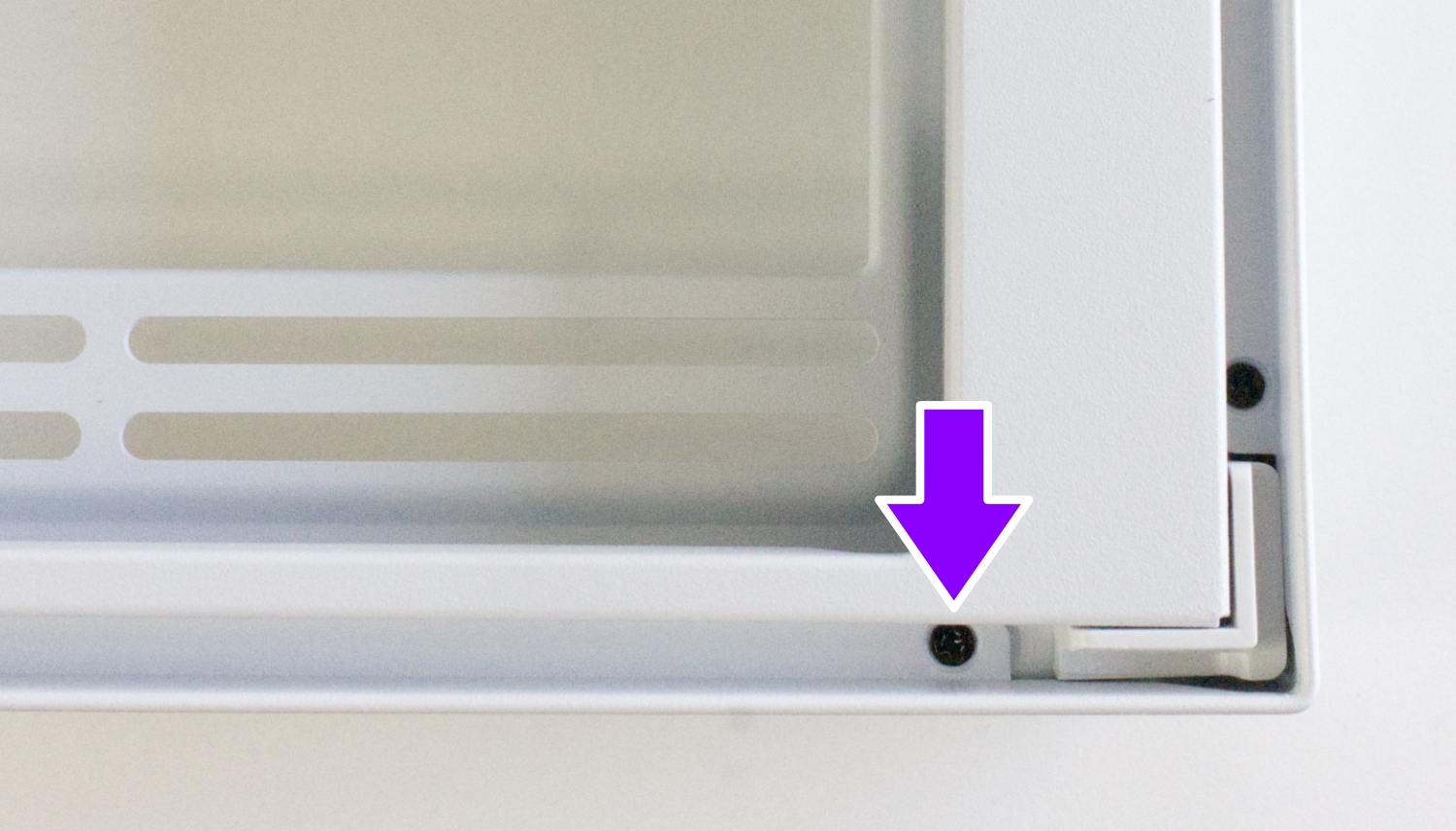

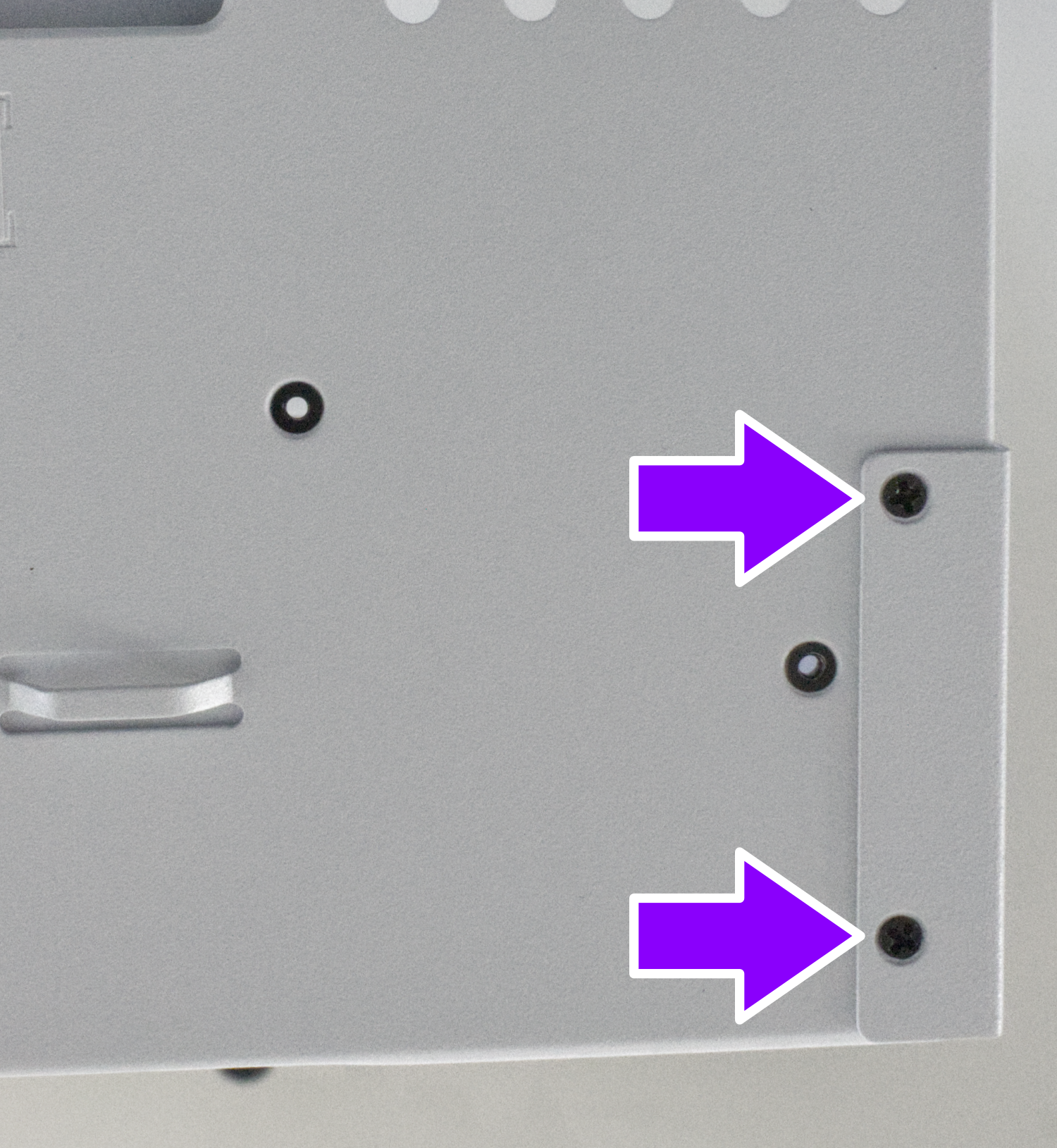

케이스 뒤쪽으로 이동해 오른쪽 하단 모서리에 있는 두(2) 개의 짧은 나사를 제거하세요.

다음으로 유리가 고정된 내부 가장자리에서 네(4) 개의 작은 나사를 제거합니다. 작은 유리 패널 아래 가장자리와 큰 유리 패널 아래 가장자리에 각각 두(2) 개씩 있습니다.

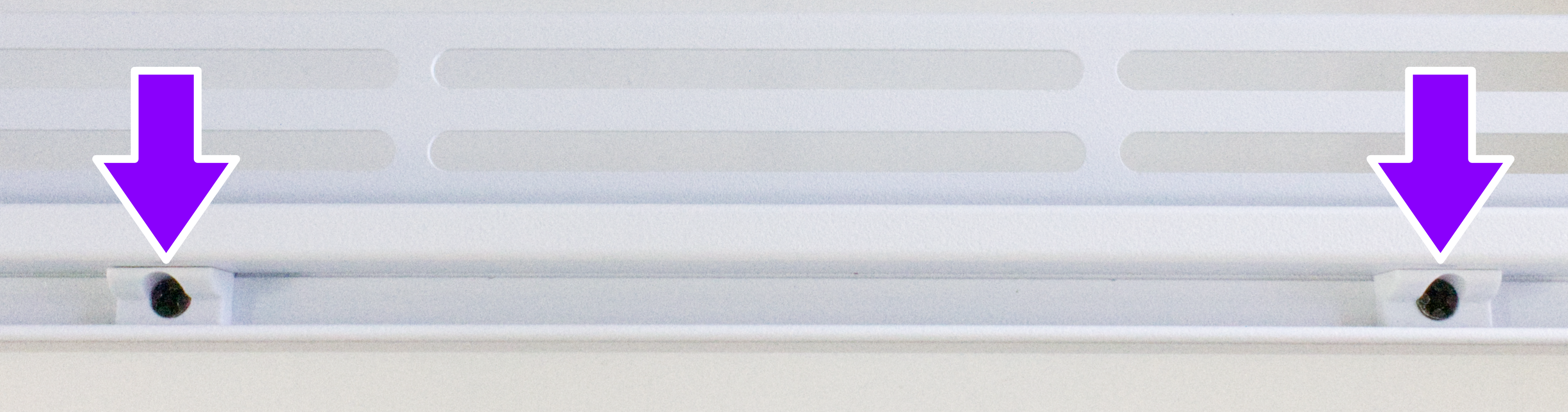

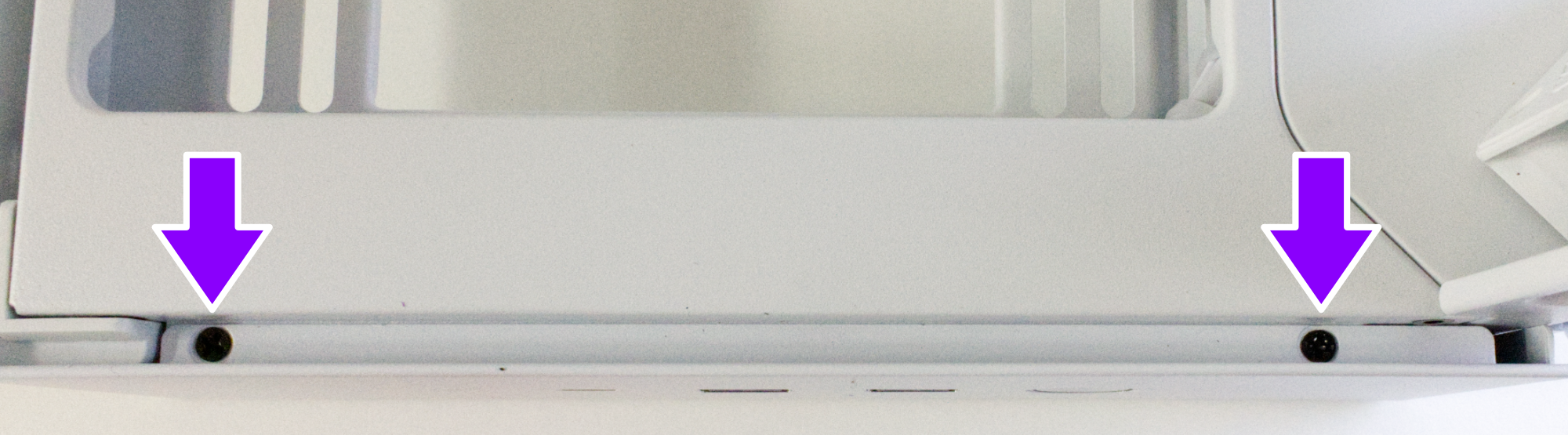

큰 패널 가장자리, 왼쪽.

큰 패널 가장자리, 오른쪽

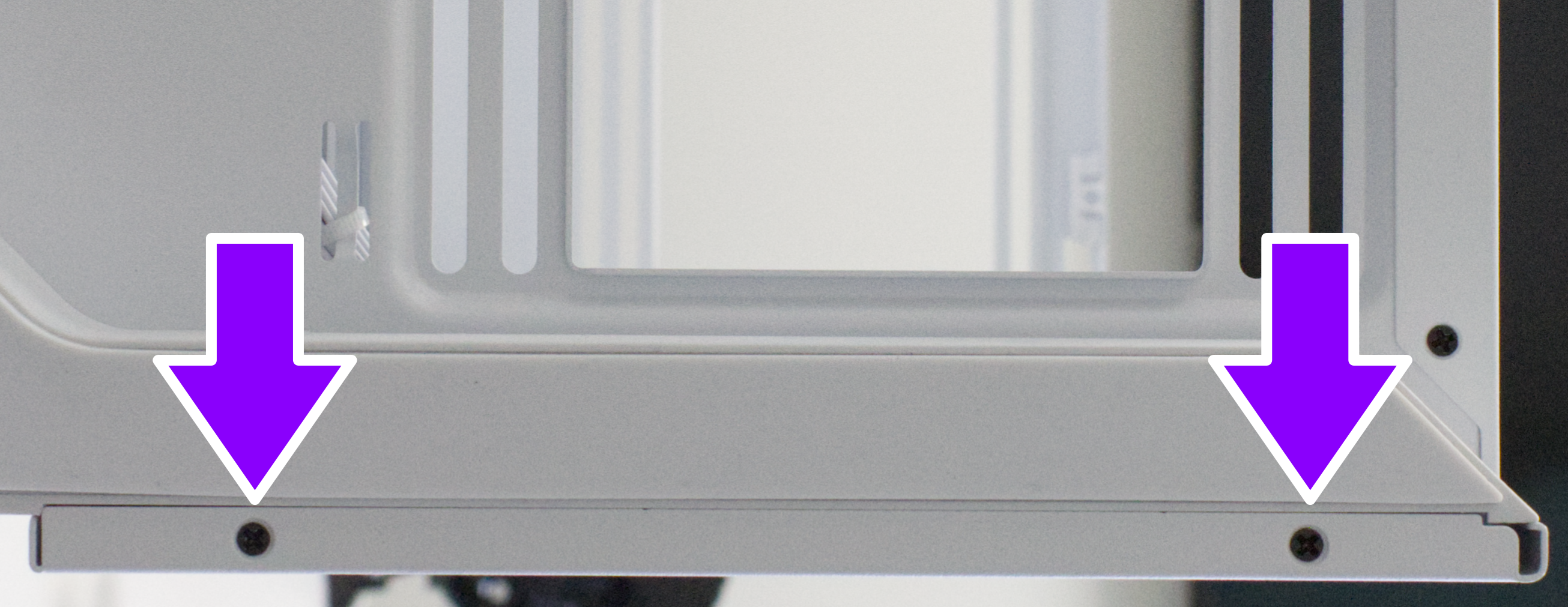

작은 패널 가장자리

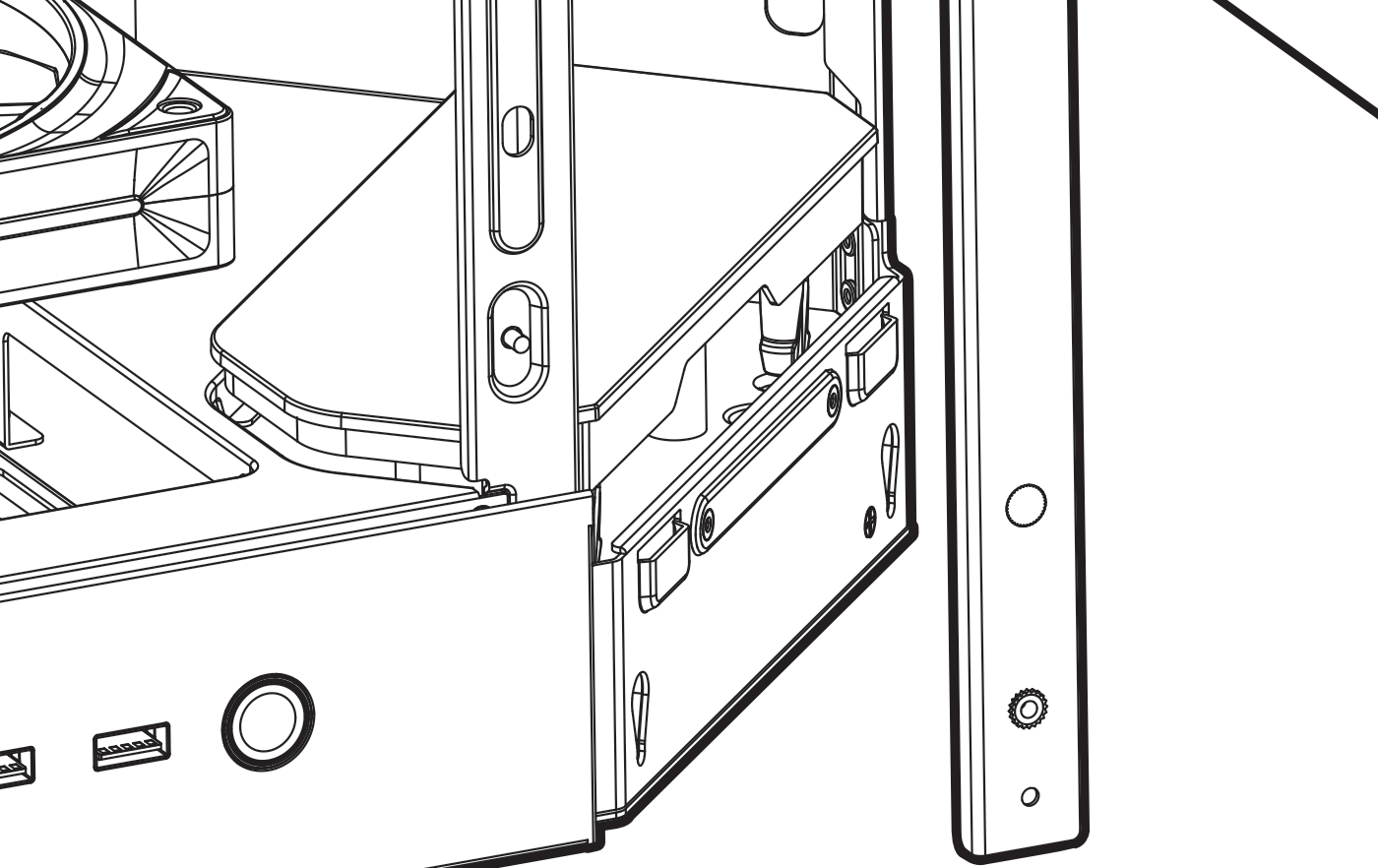

플라스틱 범퍼 클립을 고정하는 두 개의 긴 나사를 큰 패널 가장자리 중앙에서 제거한 후, 케이스 가장자리에서 두 개의 플라스틱 범퍼 클립을 제거하세요. 참고: 클립을 다시 설치할 때는 아래 이미지와 같이 범퍼의 높은 쪽이 케이스 내부를 향하도록 하세요:

나사 제거 후, 케이스 뒤쪽에서 베젤을 당겨 분리하세요.

I/O 모듈 제거하기

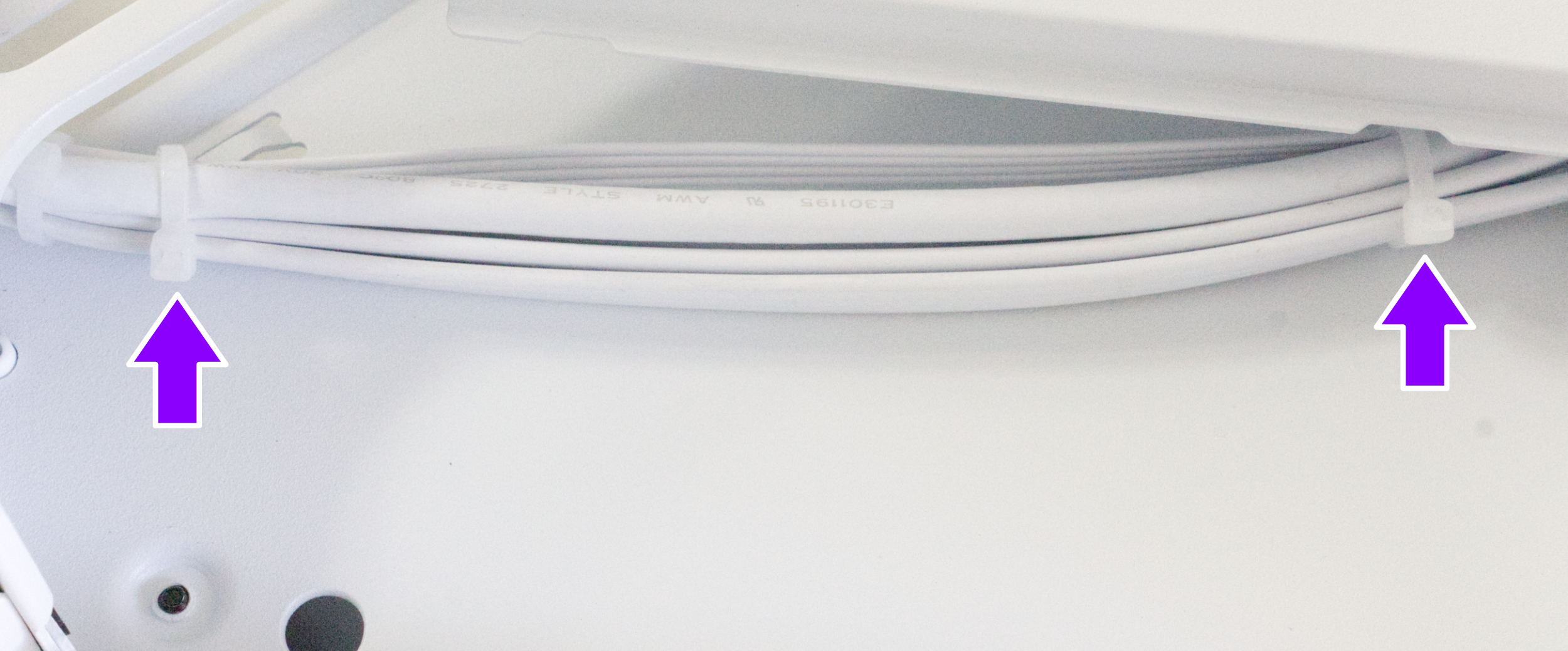

하단 베젤을 제거하면 이제 I/O 모듈에 접근할 수 있습니다. 모듈을 분리하려면 먼저 아래 이미지에 표시된 케이스 내부에 고정된 I/O 케이블을 묶고 있는 두 개의 케이블 타이를 잘라주세요:

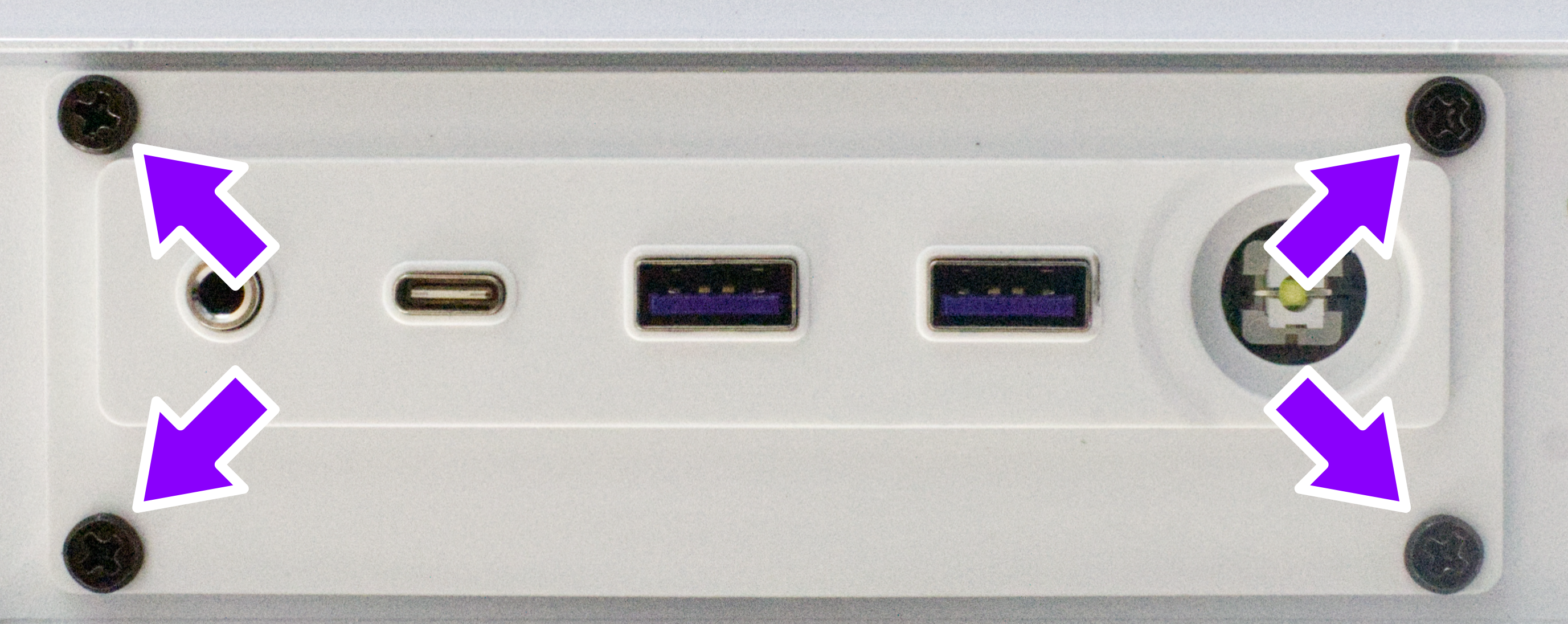

케이블 타이를 자른 후, 전면 I/O 모듈 얼굴면의 네(4) 개 나사를 제거하고 모듈을 케이스 전면을 통해 당겨 빼세요.

교체용 전면 I/O 모듈을 설치하려면 위 절차를 역순으로 따라 하세요.
