이 가이드는 H7 Flow 케이스에서 상단 I/O 모듈을 교체하는 방법을 다룹니다. 이 교체를 위해서는 다음이 필요합니다:

H7 Flow (2024) 가이드

이 가이드는 2024년 6월에 출시된 H7 Flow 모델에만 해당됩니다. 이 버전의 케이스는 케이스 후면에 위치한 Model#을 확인하여 식별할 수 있습니다.

케이스 준비하기

상단 I/O 모듈을 교체하려면 케이스에서 다음 패널을 제거해야 합니다:

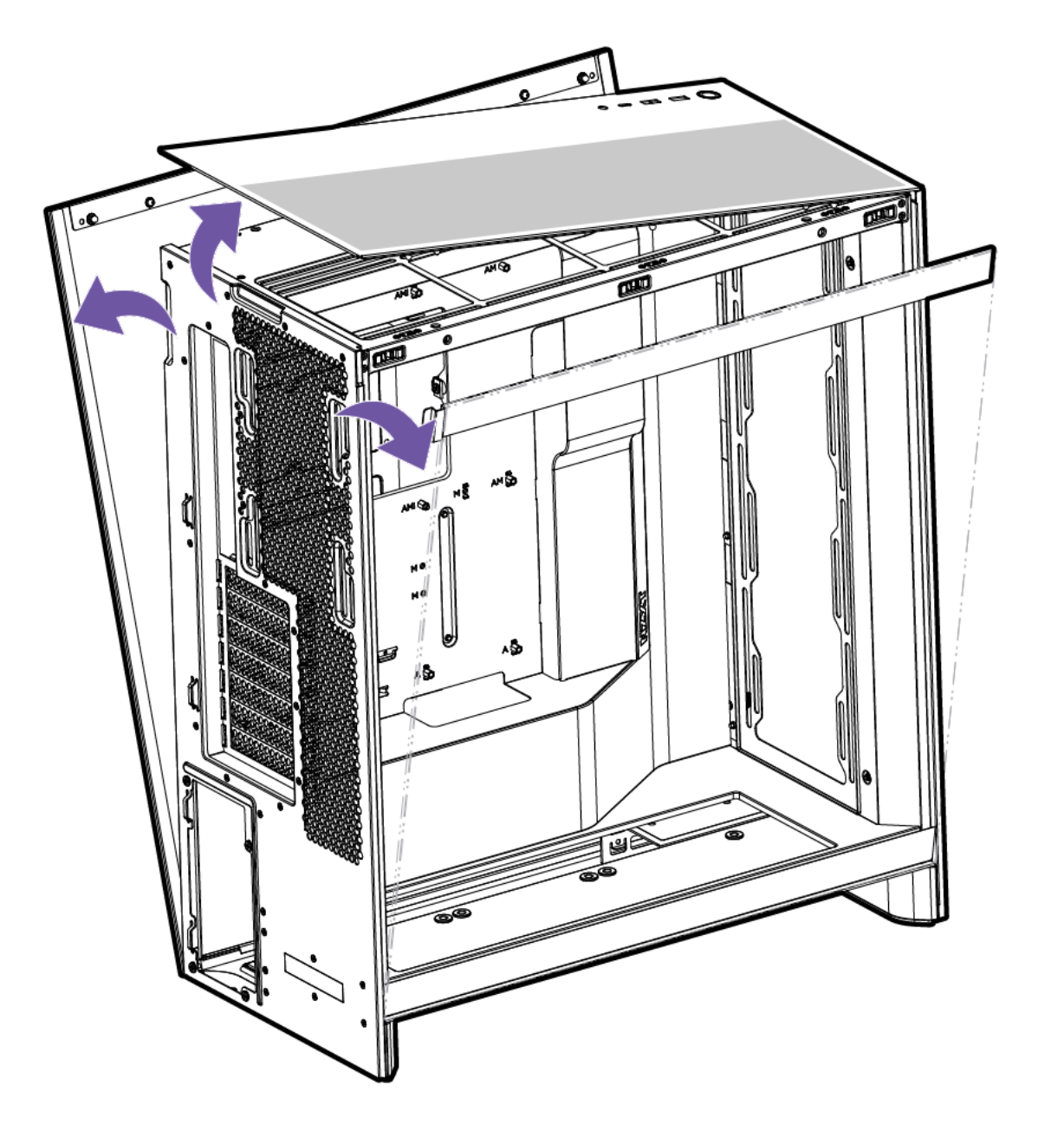

H7의 무나사 설계 덕분에 이 패널들을 아주 쉽게 분리할 수 있습니다. 상단 패널을 제거하려면 케이스 후면의 컷아웃을 이용해 패널을 위로 당겨 케이스에서 분리하세요. 금속 패널도 동일한 방법으로 케이스에서 분리할 수 있습니다.

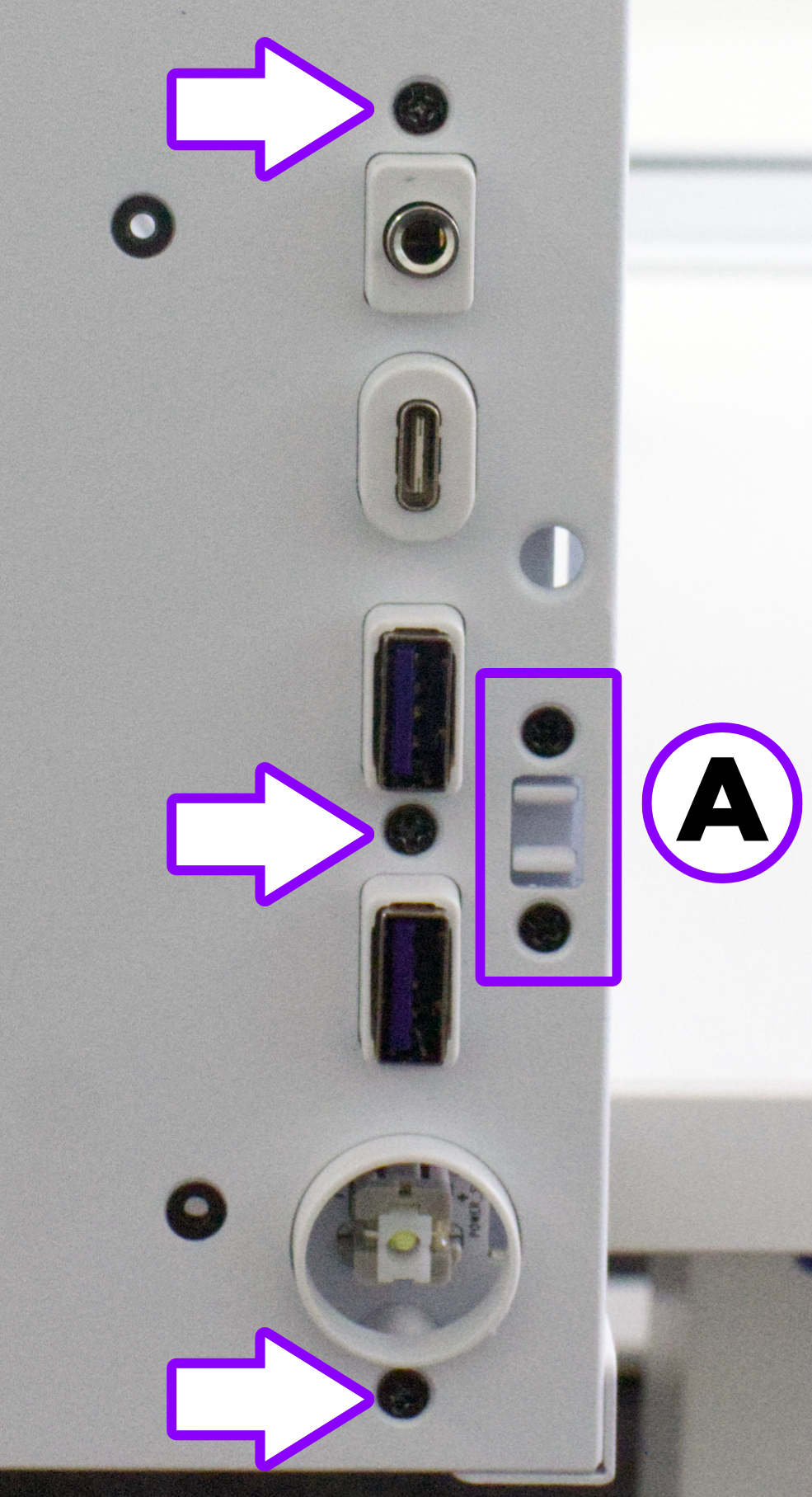

패널을 제거한 후, Phillips #1 드라이버를 사용하여 케이스 래치를 고정하고 있는 두 개의 나사(A)를 제거한 뒤 케이스 래치를 분리하세요. 케이스 래치를 분리한 후, 상단 I/O 모듈을 고정하고 있는 3개의 나사를 풀고 아래쪽에서 I/O를 꺼내세요.

교체용 상단 I/O 모듈을 설치하려면 위의 설명을 역순으로 따라 하세요.

H7 Flow (2024)에서 상단 I/O 모듈 교체 방법
