H1의 전면 I/O USB 어레이 교체하기

전면 USB 어레이 교체는 매우 간단하며 평균 10~15분 정도밖에 걸리지 않습니다. 이 부분을 교체하려면 다음 도구가 필요합니다.

- 필립스 드라이버(필립스 #0 및 필립스 #2)

- 마이크로 커터(지퍼타이 자르기용)

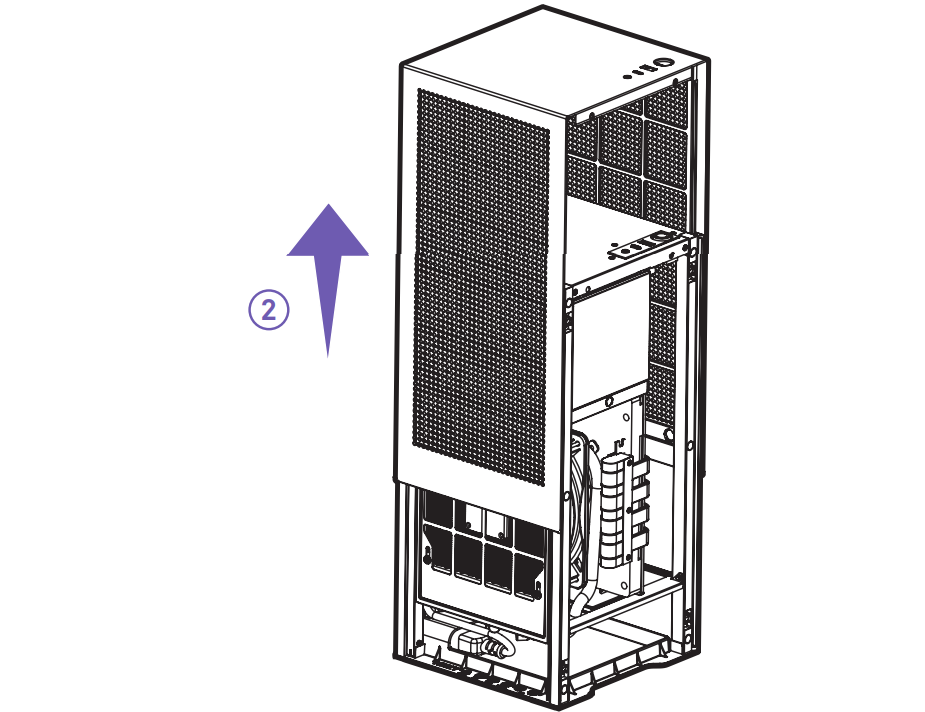

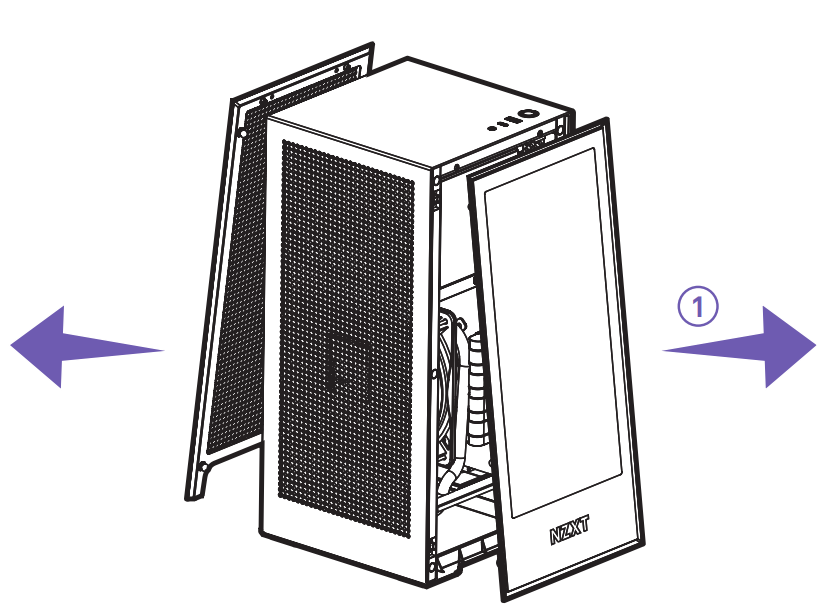

전면 I/O를 교체하려면 먼저 케이스의 모든 패널을 제거해야 합니다. 전면 패널, 후면 패널 및 상단 패널을 제거합니다.

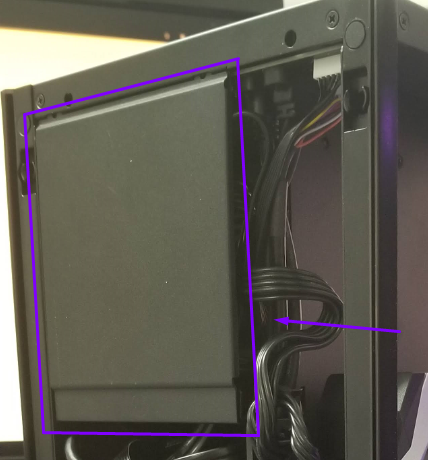

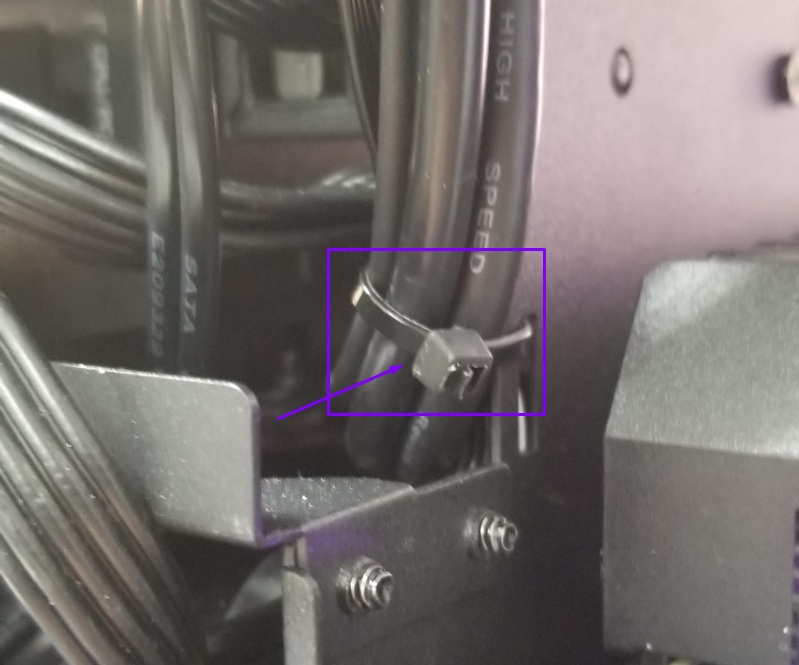

모든 패널을 제거한 후에는 SSD 트레이 커버를 제거하고 전면 I/O 케이블을 고정하는 지퍼 타이를 클립으로 고정해야 합니다. 케이블이나 케이스의 손상을 방지하기 위해 마이크로 커터기로 지퍼 타이를 제거하는 것이 좋습니다.

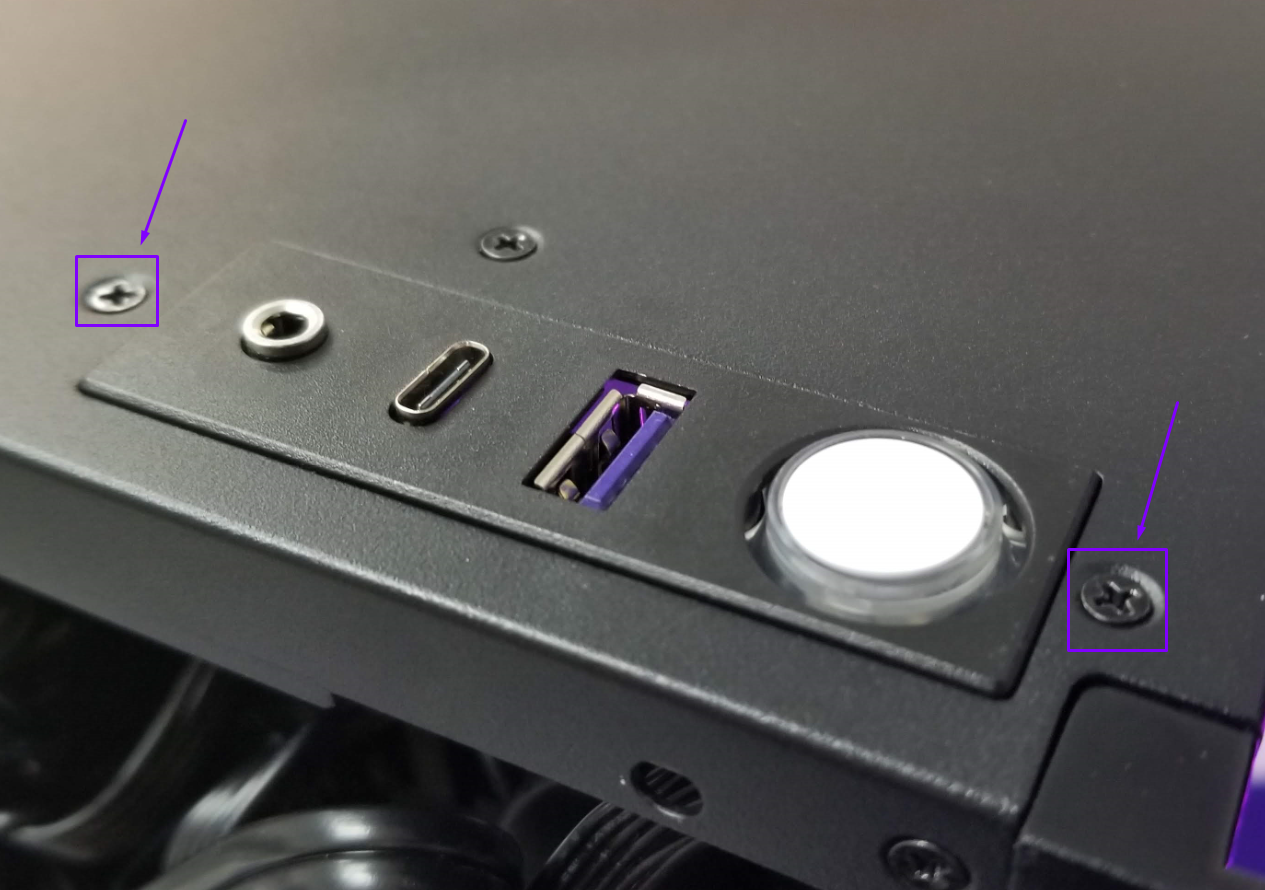

그런 다음 아래 사진과 같이 십자 0번 드라이버로 전면 I/O를 고정하는 나사 두 개를 제거해야 합니다.

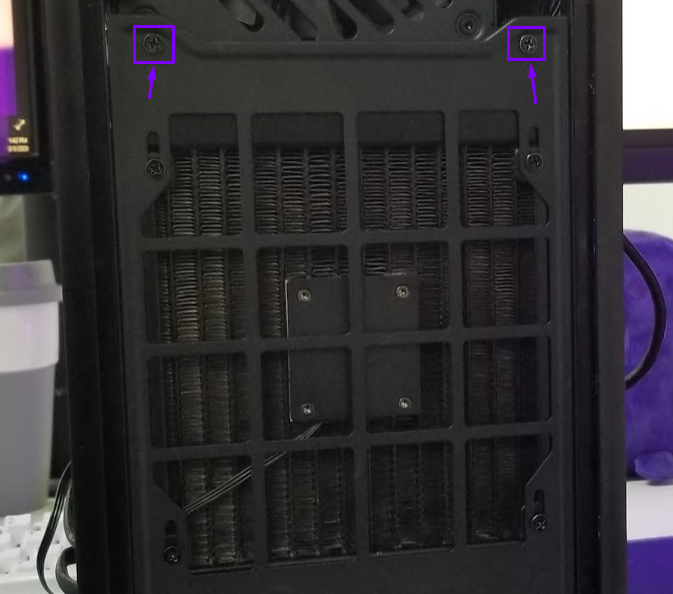

그 후에는 전면 I/O가 자유롭게 매달려 있지만 여전히 마더보드에 연결됩니다. 마더보드에 접근하려면 케이스의 다른 쪽을 열어야 합니다. 아래 나사 두 개를 제거하면 액세스할 수 있습니다.쿨러 패널을 열 때 라디에이터가 구부러진 튜브의 방향에 유의하세요. 재조립할 때는 쿨러 패널을 닫을 때 튜브가 같은 위치에 있는지 확인하세요.

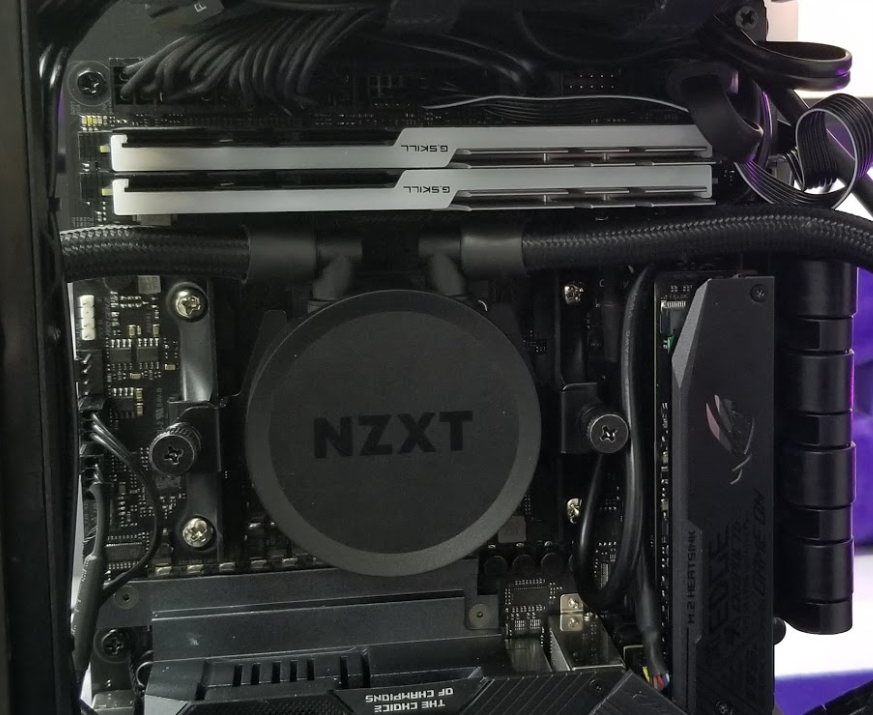

열리면 아래 사진과 같은 모양이 됩니다.

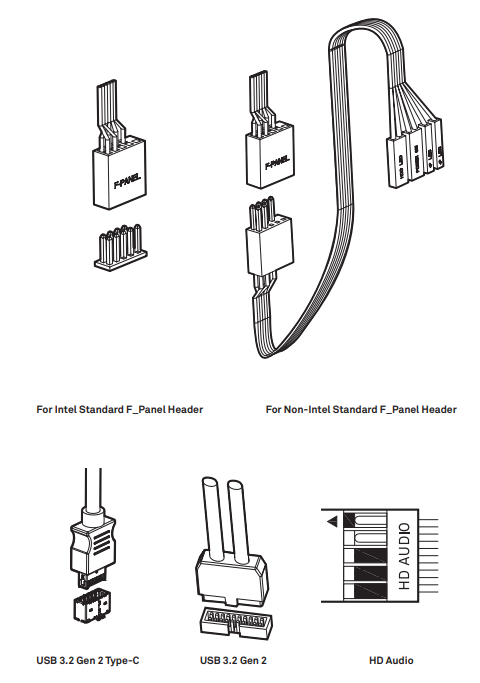

그런 다음 전면 I/O에서 마더보드의 케이블이 있는 곳까지 케이블을 따라갈 수 있습니다. 케이블을 분리하기 전에 케이블이 연결된 위치를 메모해 두었다가 새 I/O에 동일한 설정을 모방할 수 있도록 하세요. 그런 다음 새 모듈을 같은 방식으로 라우팅하고 케이블을 원래 위치에 연결합니다. 다음은 마더보드에 연결할 수 있는 방법을 보여주는 설명서에서 발췌한 내용입니다.

문제가 발생하거나 추가 질문이 있는 경우 고객 지원팀 으로 문의하시기 바랍니다.
