NZXT H6 시리즈로 구축

이 가이드에서는 NZXT H6 시리즈 사례의 구축 과정을 살펴보겠습니다.다음 가이드는 즉시 사용할 수 있는 부품에 대한 한 제작자의 경험을 바탕으로 한 것임을 명심하십시오.귀하의 빌드는 이것과 크게 다를 수 있으며 실제로 권장됩니다.NZXT H6 시리즈 케이스에서 특히 자랑스러워하는 빌드가 있다면 소셜 미디어 계정을 통해 자유롭게 공유해 주세요.

• 공식적인 #NZXTSetups Facebook 그룹
• @트위터의 NZXT
• @NZXT 인스타그램에서
• @Tiktok의 NZXT
• 공식 NZXT 커뮤니티 디스코드

NZXT H6 시리즈로 구축하는 것은 처음으로 건축을 하는 사람을 초대할 뿐만 아니라 강렬한 작품을 만들고자 하는 숙련된 건축업자에게도 놀라울 정도로 유연하고 믿을 수 없을 정도로 쉽고 간단한 경험입니다.이 가이드에서는 빌드를 시작하는 데 도움이 되는 H6의 몇 가지 주요 기능을 살펴보겠습니다.

빌드 준비

모든 PC 조립과 마찬가지로 케이스를 시작하기 전에 항상 모든 구성 요소가 제대로 작동하는지 확인하는 것이 가장 좋습니다.이는 일반적으로브레드보드라는 프로세스를 통해 마더보드 상자 위에 케이스 외부에서 PC를 조립하여 수행할 수 있습니다.이것의 주된 목적은 부품이 도착하여 교체해야 할 문제가 있는 경우를 대비하여 작업하기 전에 모든 것이 작동하는지 확인하는 것입니다.

앞으로 다른 가이드에서 브레드보드 전체를 다루겠지만 여기서 첫 번째 단계는마더 보드를 준비할 PC의 브레드보드 작성과 동일합니다.

마더보드 준비

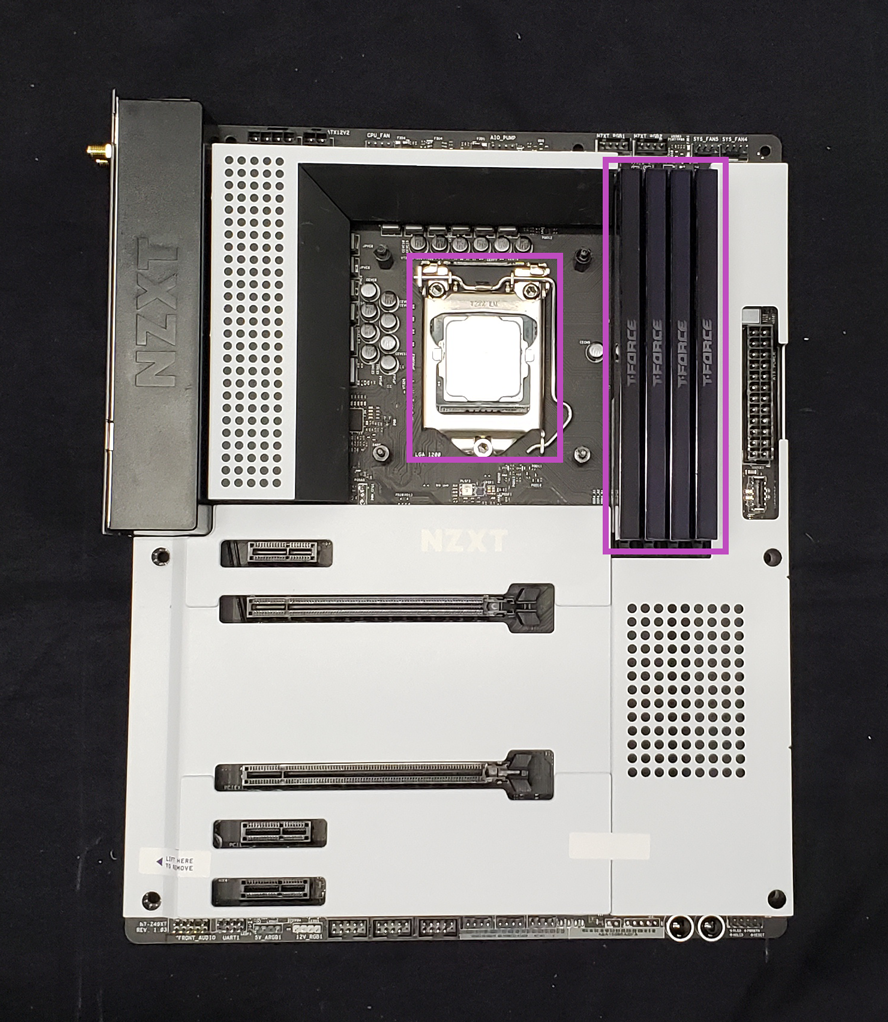

케이스에서 작업하기 전에 마더보드와 부착된 모든 구성 요소를 준비하는 것이 좋습니다. 이렇게 하면 나중에 설치가 훨씬 쉬워집니다.이 프로세스에는 일반적으로 다음이 포함됩니다.

• CPU 소켓에 CPU 설치
• 마더보드 사용자 설명서에 따라 RAM을 설치하십시오.

  • 대부분의 2스틱 듀얼 채널 구성에서는 RAM을 슬롯 2와 4에 설치합니다. 우리 빌드에서는 4스틱 듀얼 채널 구성을 사용합니다.
• M.2 SSD를 사용하는 경우 마더보드 사용자 설명서에 따라 설치하십시오.
• CPU 쿨러에 백플레이트나 특수 장착 하드웨어가 포함된 경우 지금 설치하십시오.
• NZXT T120 시리즈와 같은 타워 CPU 쿨러를 사용하는 경우 지금 쿨러를 설치하는 것이 좋습니다.

마더보드가 준비되면 케이스 자체를 준비하는 동안 따로 보관해 두세요.

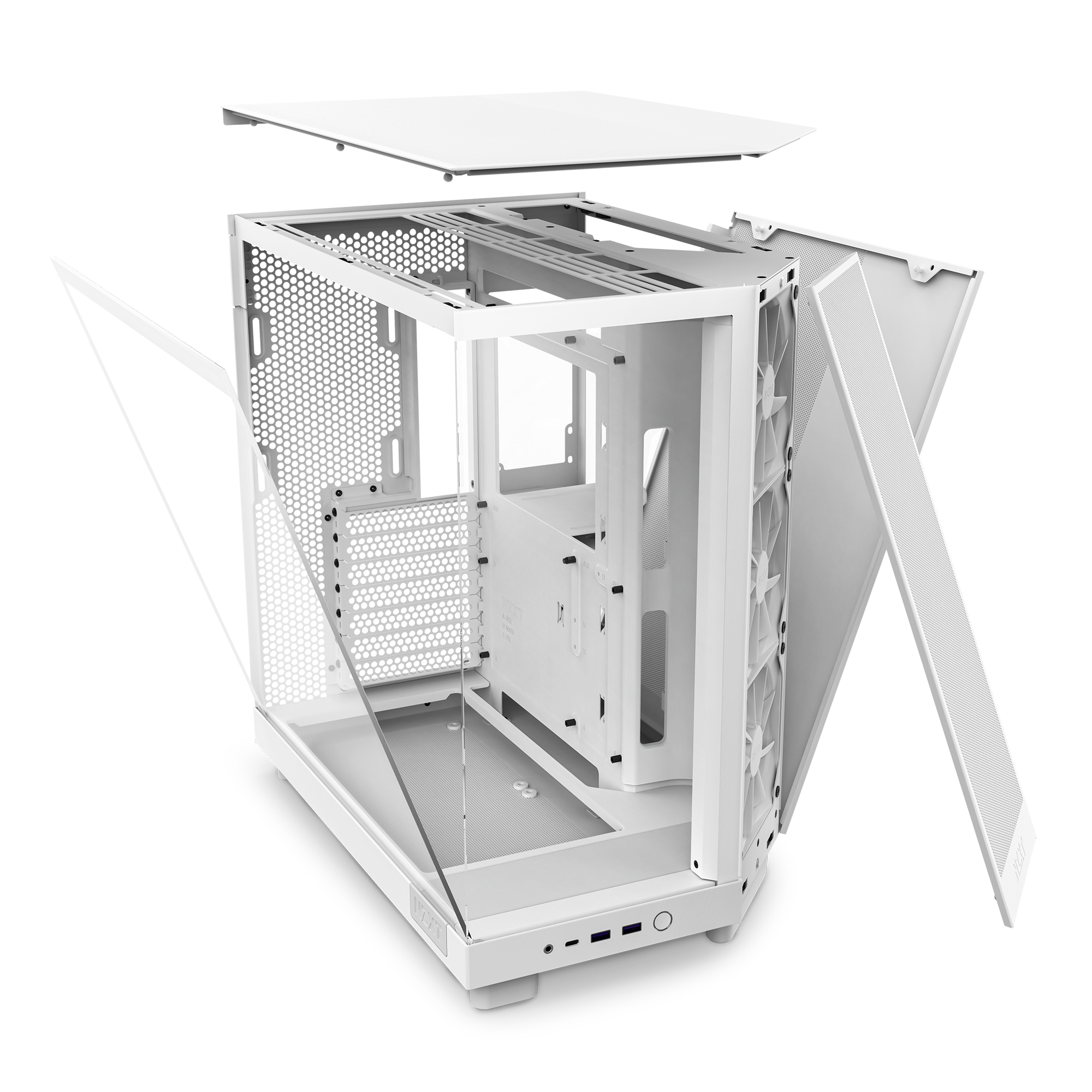

사건 준비

마더보드를 준비하기 위해 부품을 추가하는 것과는 달리, 케이스 자체를 준비한다는 것은 케이스 구석구석에 가장 효과적으로 접근하여 최대한 쉽게 구축할 수 있도록 기본만 제거한다는 의미입니다.

왼쪽 강화 측면 패널과 오른쪽 금속 측면 패널을 고정하는 케이스 후면의 고정 나사를 푸는 것부터 시작하세요.이 나사는 조임나사이므로 한 번 풀면 빠지지 않고 잠금을 풀면 축 늘어집니다.이 나사를 풀고 케이스 후면 상단에서 두 개의 패널을 당겨 제거하고 따로 보관합니다.유리 패널의 경우 패널 손상을 방지하기 위해 부드럽고 평평한 표면에 놓는 것이 좋습니다.

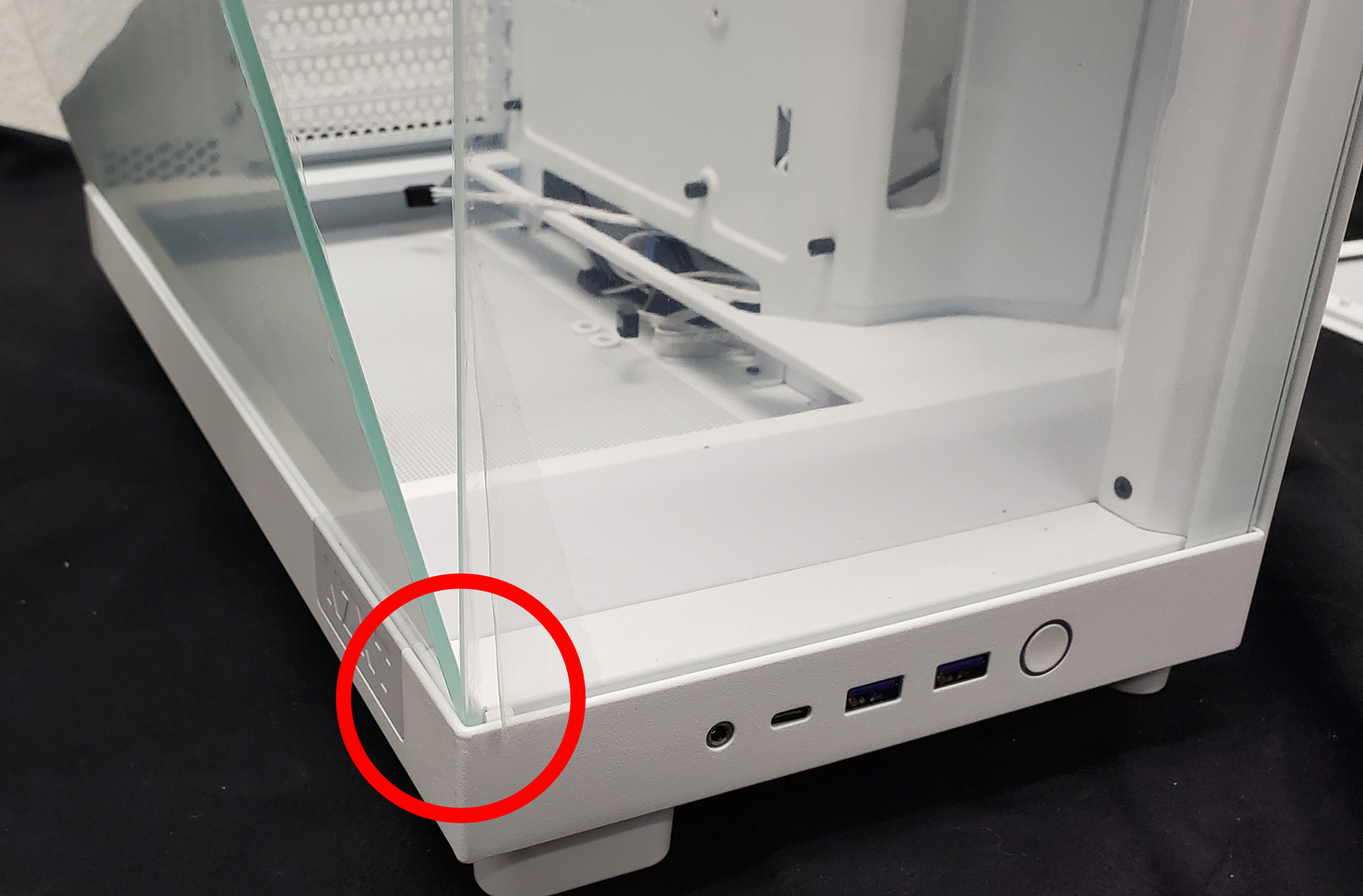

Note:  좌측 강화유리 패널을 분리할 때 주의하세요.패널은 케이스 하단에 삽입되며 이 가장자리를 따라 압력을 가하면 깨질 수 있습니다.

상단 및 전면 오른쪽 메시 패널의 경우 클립과 볼 조인트 세트를 사용하여 케이스에 완전히 마찰식으로 고정됩니다.큰 패널 중 하나가 제거된 노출된 가장자리를 찾거나 케이스 후면과 하단에 있는 립을 사용하여 바깥쪽으로 당기면 쉽게 제거할 수 있습니다.

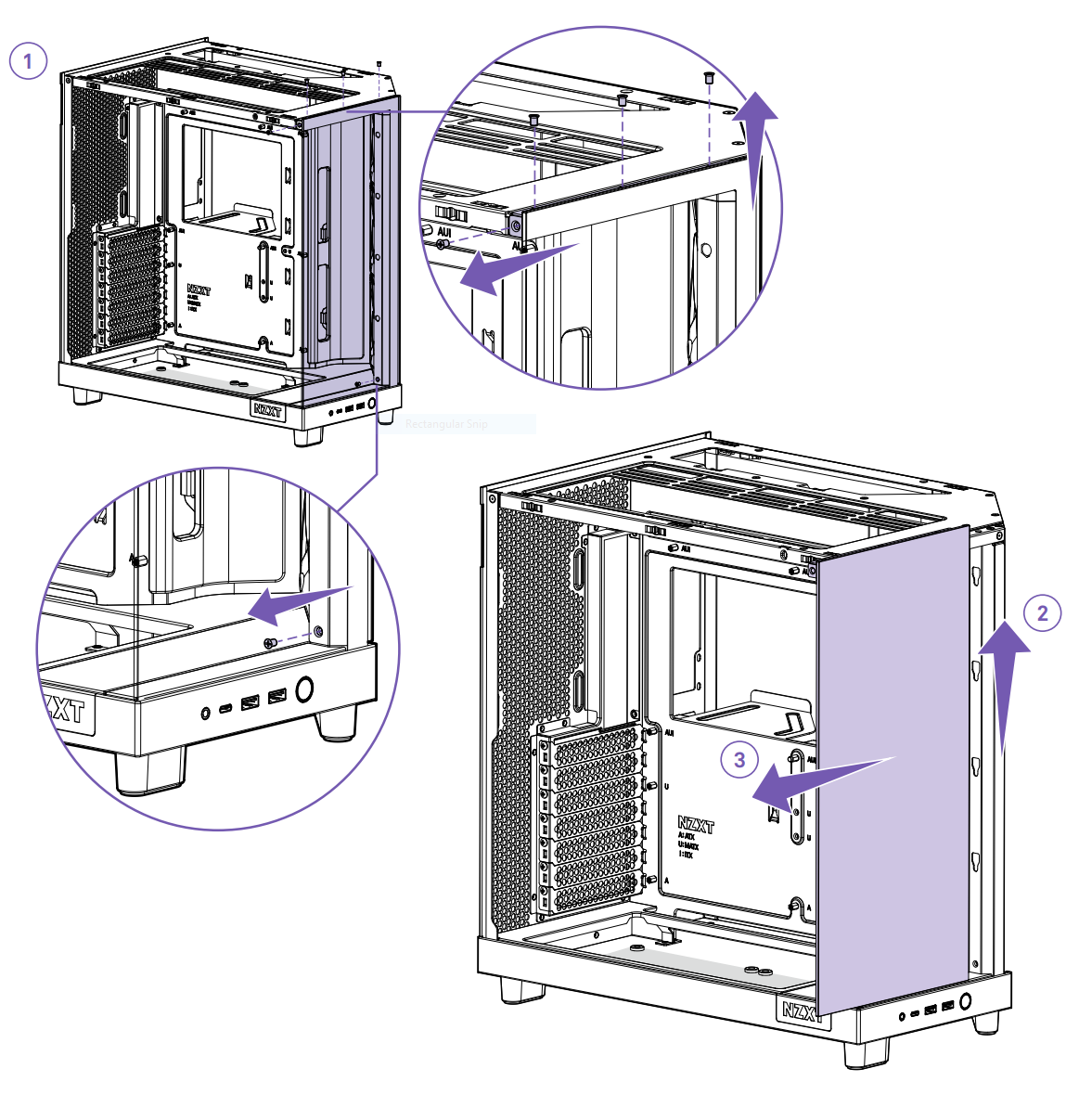

마지막으로, 제작 중에 내부 구성 요소에 더 잘 접근할 수 있도록 케이스에서 전면 강화 유리를 제거할 수 있습니다.이렇게 하려면 유리 패널 상단 가장자리에 있는 나사 3개를 푼 다음, 케이스 외부 패널 왼쪽 상단에 있는 나사, 마지막으로 케이스 내부 패널 오른쪽 하단에 있는 나사를 풉니다. .나사 5개를 모두 제거한 후 패널을 위로들어 올려 케이스 측면에서 잠금을 해제하고 제거합니다.왼쪽 패널과 마찬가지로 이 패널도 손상을 방지하기 위해 부드럽고 평평한 표면에 놓는 것이 좋습니다.

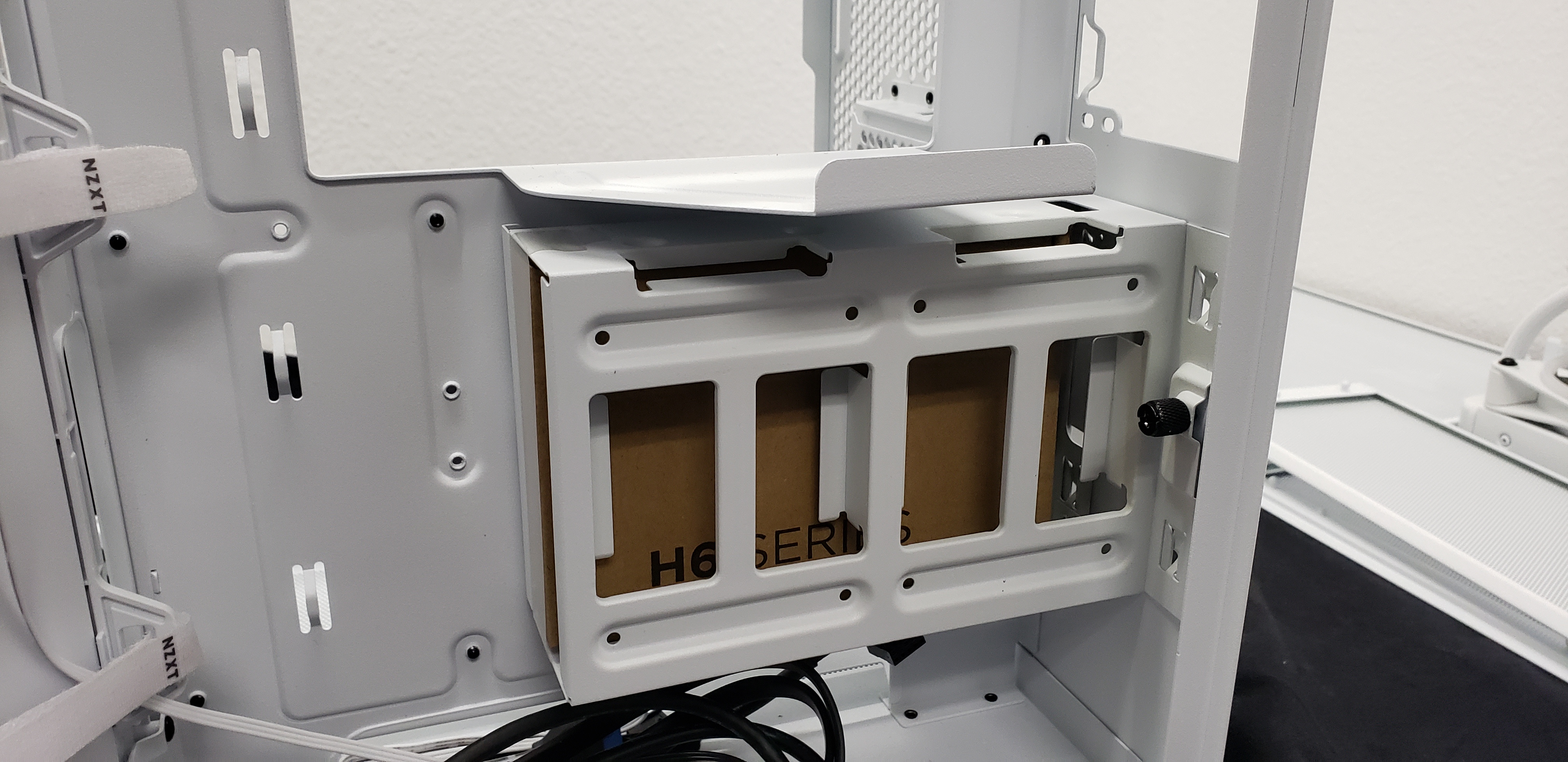

마지막으로 제거할 것은 케이스 오른쪽 챔버에 있는 드라이브 케이지와 액세서리 상자입니다.이렇게 하려면 측면 패널과 마찬가지로 고정 나사를 풀고 드라이브 케이지를 들어 올려 케이스 후면에서 잠금을 해제한 다음 당겨 빼냅니다.드라이브 케이지 내부에는 빌드에 필요한 다양한 나사, 패스너 및 케이블 타이가 포함된 액세서리 상자가 있습니다.

마더보드 설치

케이스와 마더보드가 준비되었으면 다음 단계는 마더보드를 설치하는 것입니다.먼저 케이스 자체를 확인하여 올바른 스탠드오프가 사전 설치되어 있는지 확인하세요.기본적으로 NZXT H6 시리즈 케이스는ATX및ITX마더보드 모두에 대해 구성됩니다.mATX (Micro ATX) 마더보드를 사용하는 경우 사전 설치된 스탠드오프 중 일부를A라벨이 붙은 하단 마운트에서U라벨이 붙은 상단 마운트로 재배치해야 합니다. 마더보드를 올바르게 장착하려면

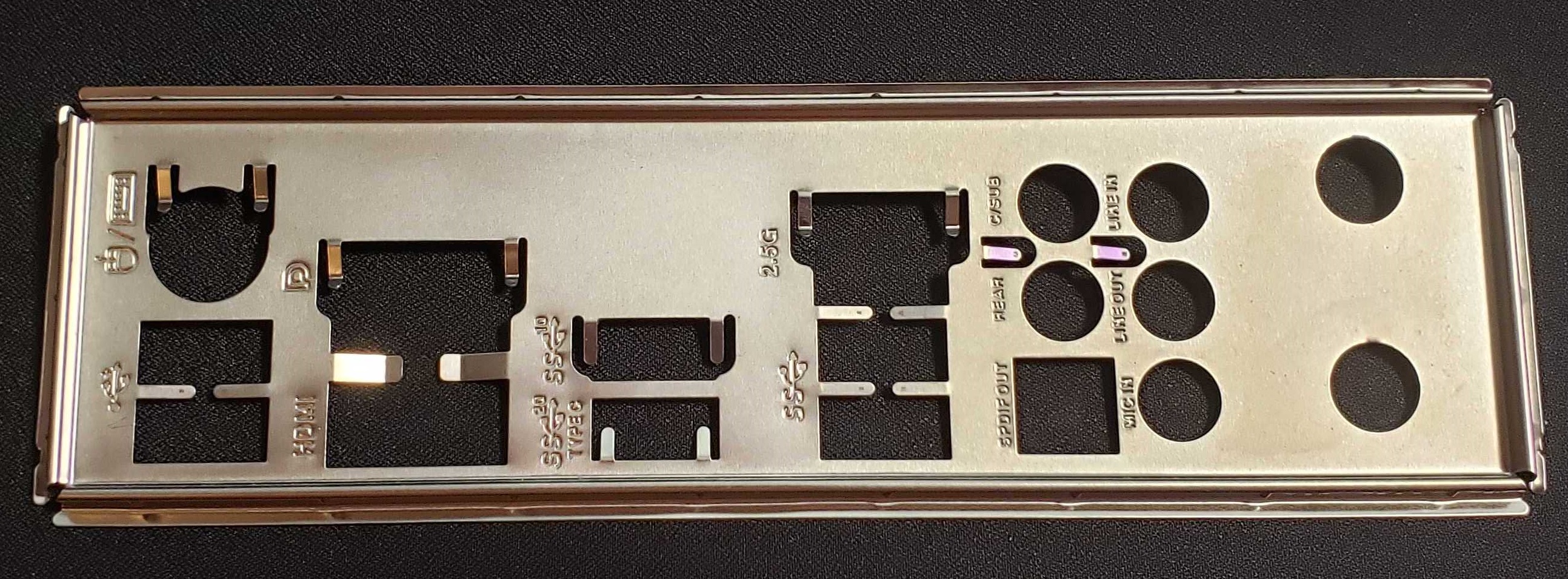

귀하의 마더보드가통합된 마더보드를 포함하지 않는 경우I/O 플레이트를 케이스의내부에 있는 컷아웃에 눌러 이 단계에서 케이스 후면에 단단히 설치되었는지 확인해야 합니다.설치시 주의하세요I/O 일반적으로 금속판으로 만들어져 매우 날카로울 수 있습니다.

NZXT N 시리즈 마더보드 를 포함한 많은 마더보드에는통합이 포함됩니다. I/O 플레이트를 사용하면 설치가 훨씬 쉬워집니다.

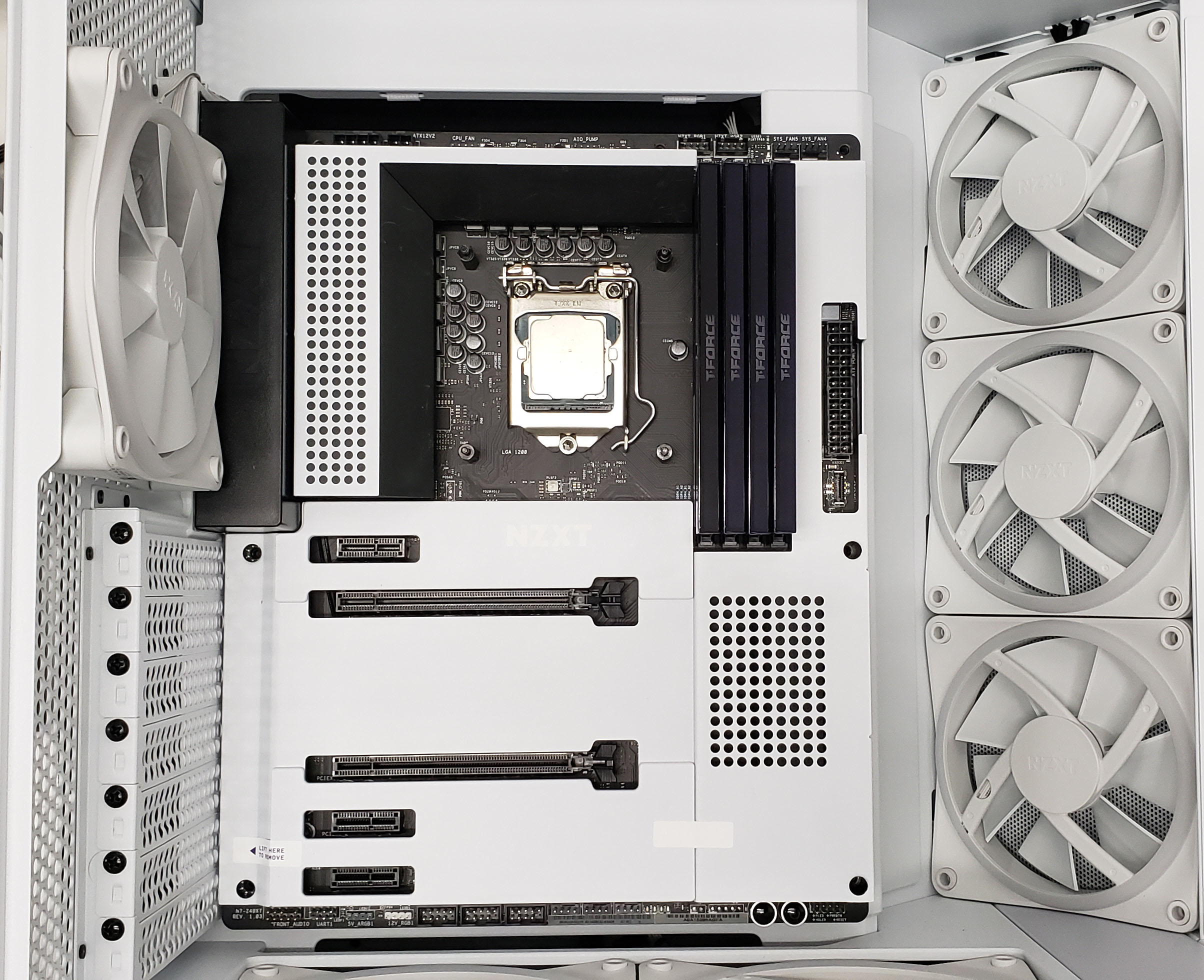

마더보드를 I/O 플레이트 또는 컷아웃을 케이스 후면에 놓은 다음 스탠드오프가 모두 마더보드의 나사 구멍에 올바르게 정렬되도록 마더보드를 낮춥니다.NZXT H6 케이스에는 마더보드를 제자리에 정렬하는 데 도움이 되는 돌출된 중앙 스탠드오프가 포함되어 있습니다.마더보드가 제자리에 있으면 액세서리 상자에 포함된6-32 x 5mm장착 나사를 사용하여 케이스에 고정합니다.

팬 및 라디에이터 설치

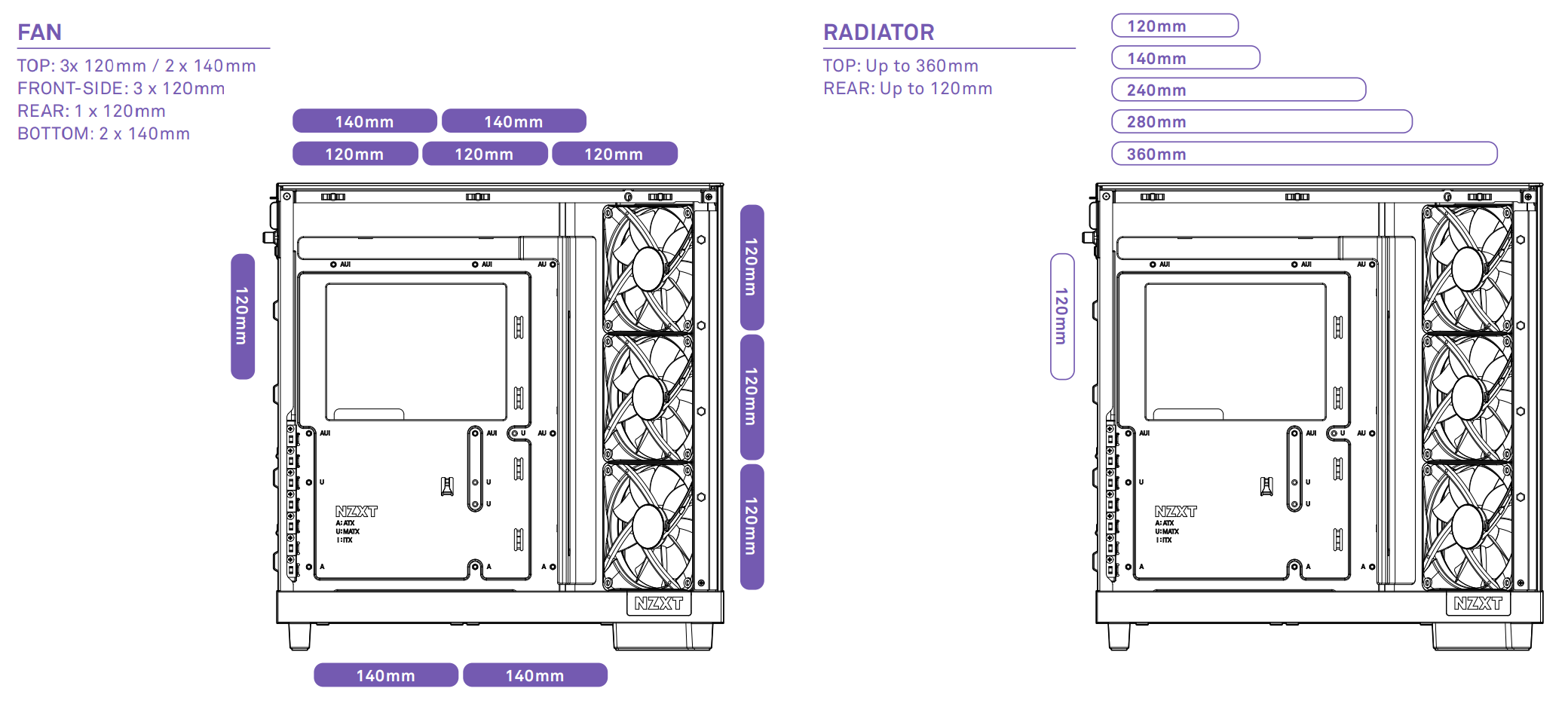

NZXT H6 시리즈에는 케이스에 팬과 라디에이터를 설치하기 위한 몇 가지 옵션이 포함되어 있으며 아래 차트에 자세히 설명되어 있습니다.

또한 H6 시리즈 케이스에는 케이스 유형에 따라 정확한 모델의 전면 오른쪽 섹션에 사전 설치된 3개의 팬이 포함되어 있음을 알 수 있습니다.

• NZXT H6 Flow - NZXT F120Q 120mm 저소음 공기 흐름 팬 3개(케이스 버전)
• NZXT H6 Flow RGB - NZXT F120 RGB 코어 120mm 팬 3개(케이스 버전)

다른 팬을 전면에 장착하려는 경우 표준 120mm 케이스 팬이 문제 없이 맞아야 합니다.이 빌드에서는NZXT F120 RGB Duo 120mm 팬을 사용합니다.그러나 높이 간격으로 인해 전면-우측 부분에라디에이터 를 설치할 수 없다는 점을 명심하십시오.

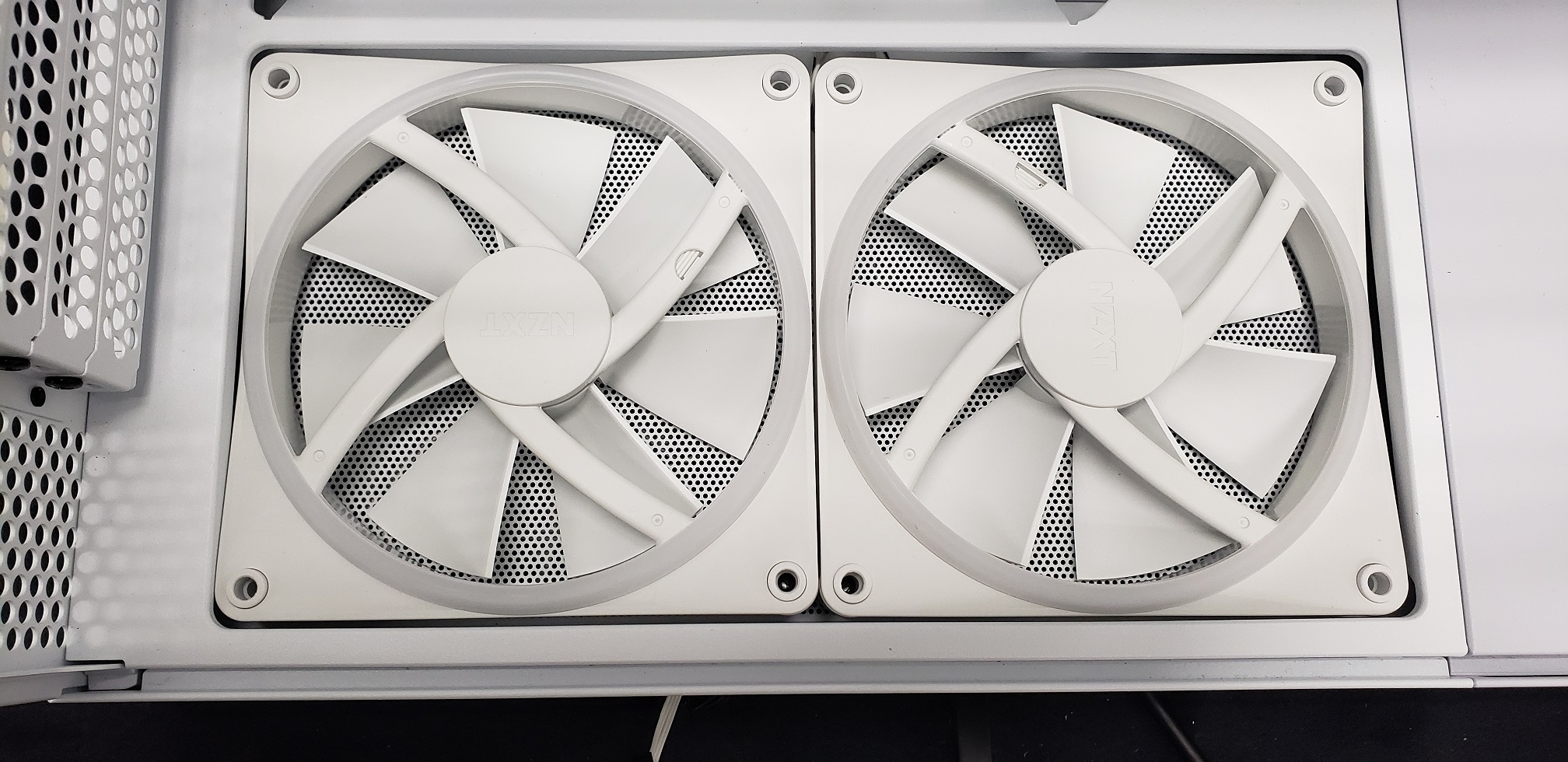

케이스 하단에는 한 쌍의 140mm 팬을 위한 공간이 있으며 그래픽 카드 및 기타 설치된 확장 카드에 직접 시원한 공기가 직접 흐르도록 합니다.우리 빌드에서는NZXT F140 RGB Duo 140mm 팬을 사용합니다.앞-오른쪽 섹션과 마찬가지로 너비 간격으로 인해 하단 섹션에라디에이터 를 설치할 수 없습니다.

케이스 후면에는 단일 120mm 팬 및 라디에이터 마운트가 있습니다.이 마운트를 사용하면 적절한 팬이 포함된 소형 120mm 수랭식 냉각기 또는 NZXT F120 RGB Duo 팬과 같은 단일 120mm 팬을 쉽게 설치할 수 있어 시스템에 뜨거운 공기를 훨씬 효과적으로 배출할 수 있습니다.또한 이 섹션에 설치된 팬이나 라디에이터의 케이블 관리에 도움이 되는 고정 지점도 있습니다.

라디에이터를 설치할 때 X자 모양의 반대쪽 모서리부터 시작하여 라디에이터를 고정한 다음 내부 나사를 조이는 것이 가장 좋습니다.

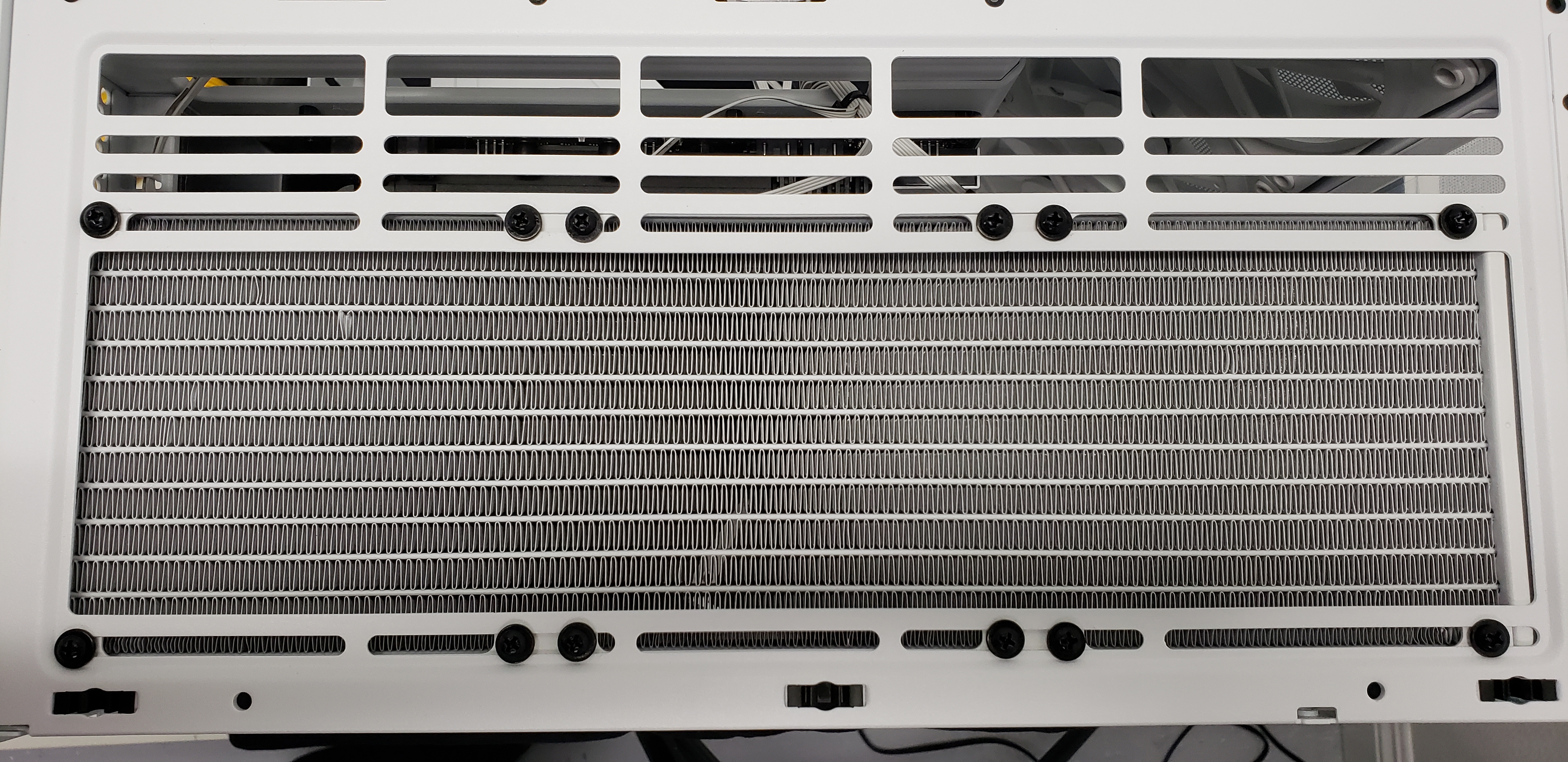

마지막으로 케이스 상단에는 상단 팬 마운트가 있습니다.이 제품은 최대 3개의 120mm 팬 또는 2개의 140mm 팬을 문제 없이 지원할 뿐만 아니라 최대 280mm 또는 360mm 길이의 액체 쿨러도 지원할 수 있습니다.NZXT T120 쿨러와 같은 타워 쿨러를 사용하는 경우 CPU 쿨러에서 신선한 공기를 끌어와 성능에 영향을 미칠 수 있으므로 이 공간을 비워 두는 것이 좋습니다. 그러나 더 큰 AIO 쿨러를 사용하는 경우 상단 마운트보다Kraken 및 Kraken Elite 시리즈와 같은 대부분의 AIO 액체 쿨러에 대해 충분한 유연성을 제공합니다.

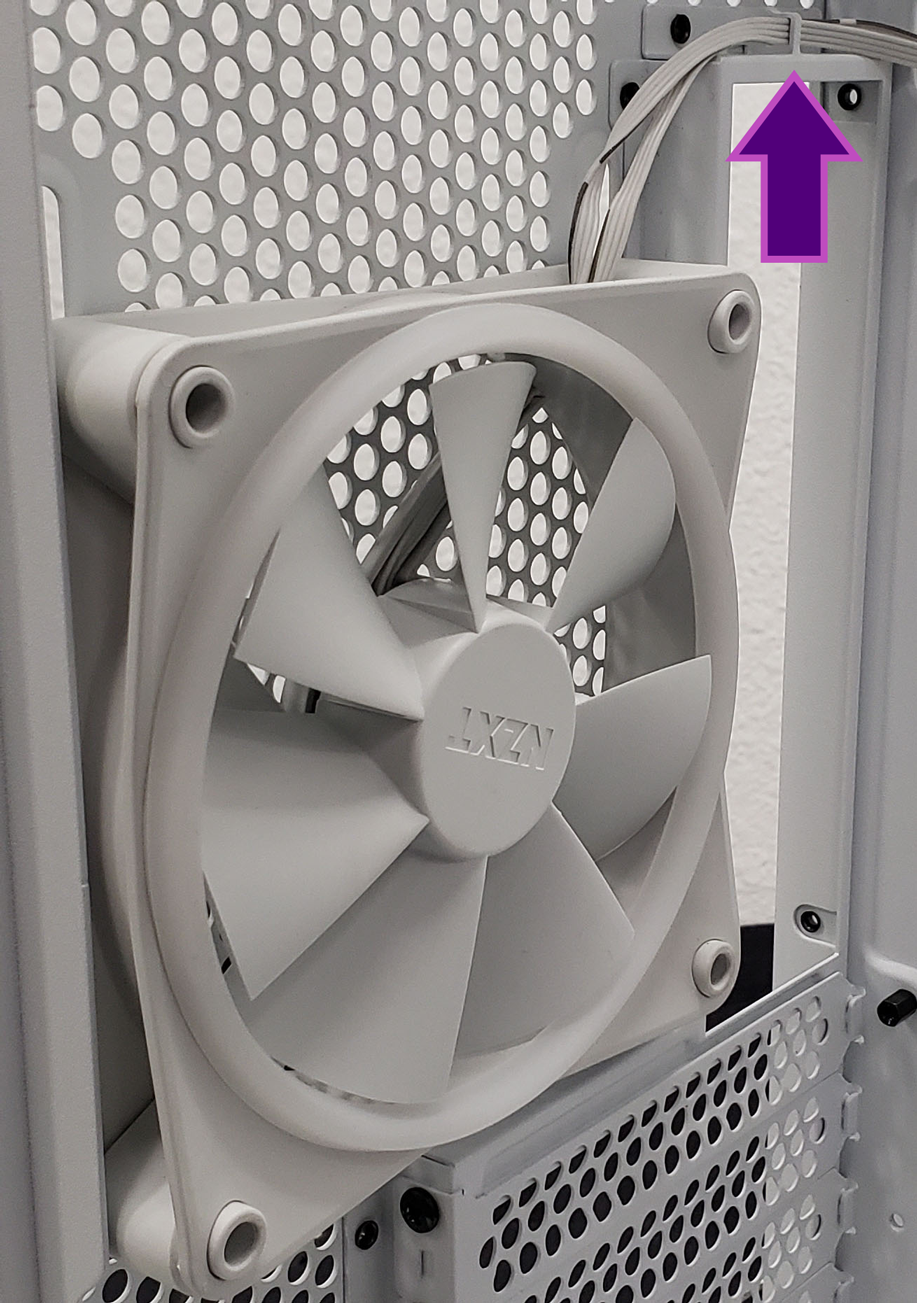

팬을 라디에이터에 장착할 때 케이블이 케이스 후면을 향하도록 하십시오.

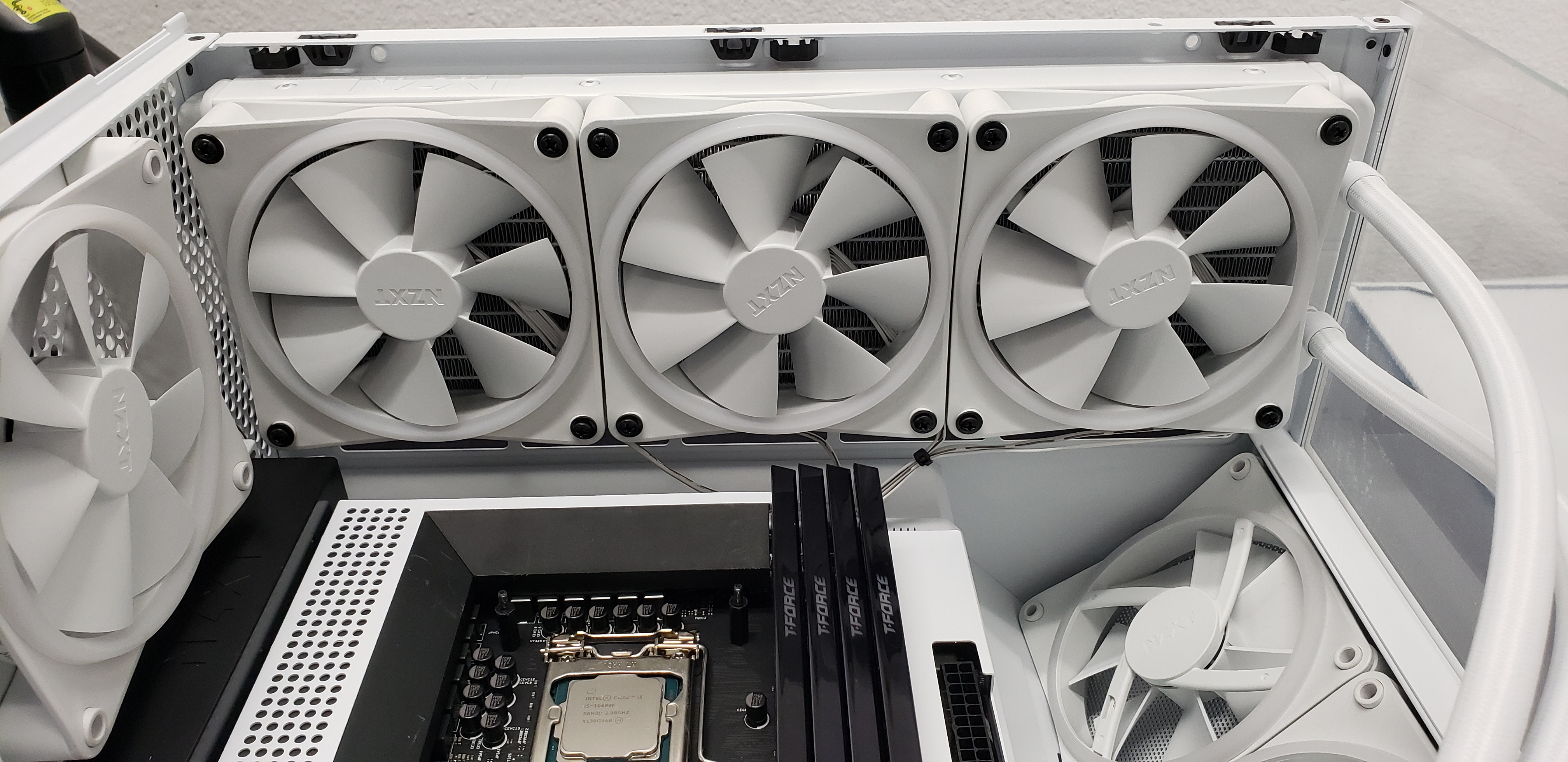

빌드를 위해 우리는NZXT Kraken 360 RGB 흰색을 사용할 예정이지만 이전에 했던 것처럼 팬을 F120 RGB 듀오 팬으로 교체할 것입니다. 나머지 빌드와 일치시킵니다.

AIO 수냉 쿨러 장착

마더보드를 준비하는 동안 마지막 섹션에서 라디에이터 장착과 백플레이트를 다루었지만 여전히 쿨러의 냉각판 캡을 마더보드 자체에 장착해야 합니다.

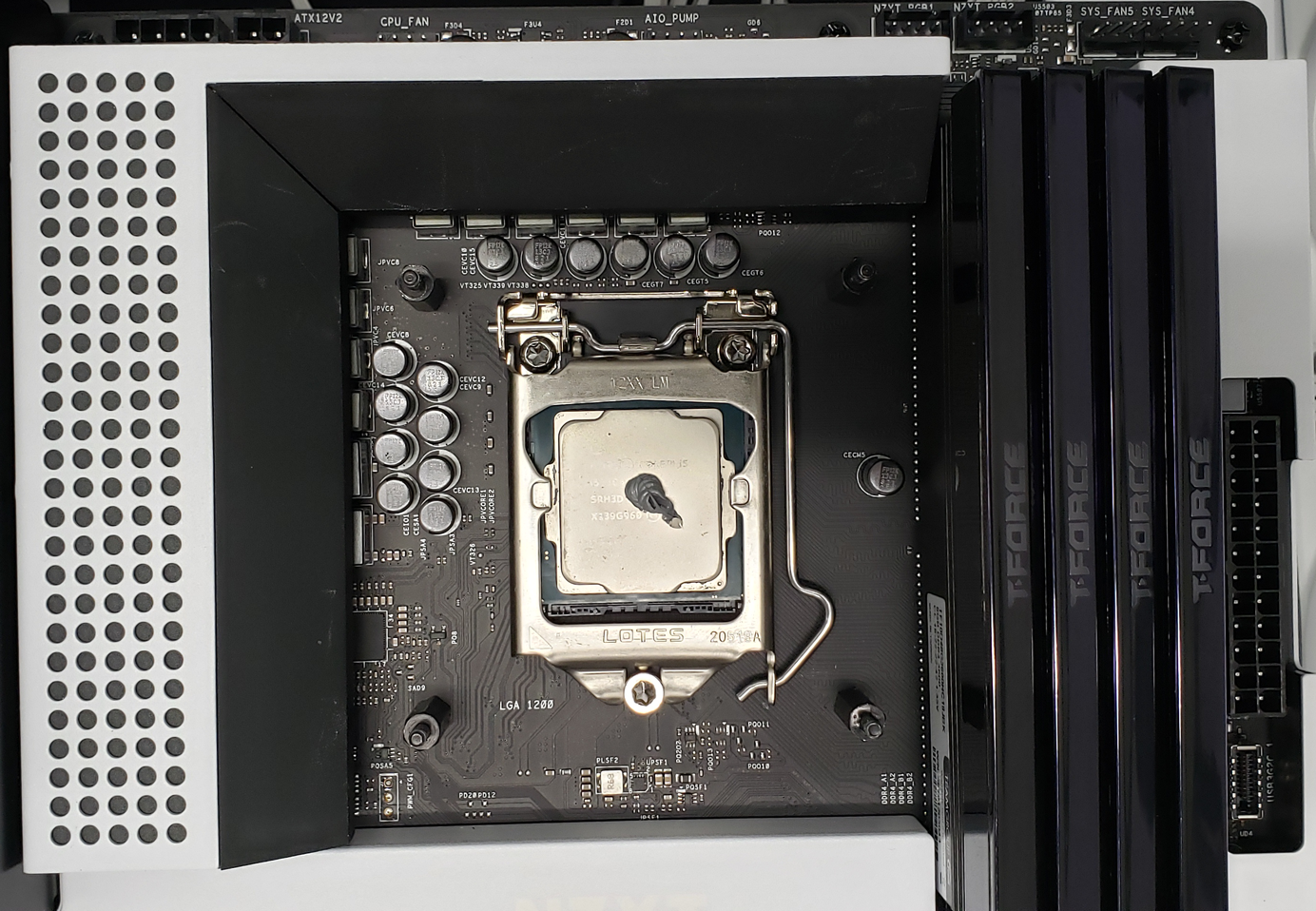

쿨러에 사전 도포된 서멀 컴파운드가없는 경우 [] CPU의통합 열 분산기(IHS)에 직접 적절한 양을 도포해야 합니다.이를 수행하는 방법에는 여러 가지가 있지만 우리가 사용할 방법은 IHS 중앙에 있는 완두콩 크기의 양입니다.NZXT Kraken 시리즈 쿨러를 설치한 적이 없는 새로운 제품이 있는 경우, 써멀 컴파운드가 이미 사전 도포되어 바로 사용할 수 있으므로 이 단계를 건너뛸 수 있습니다.

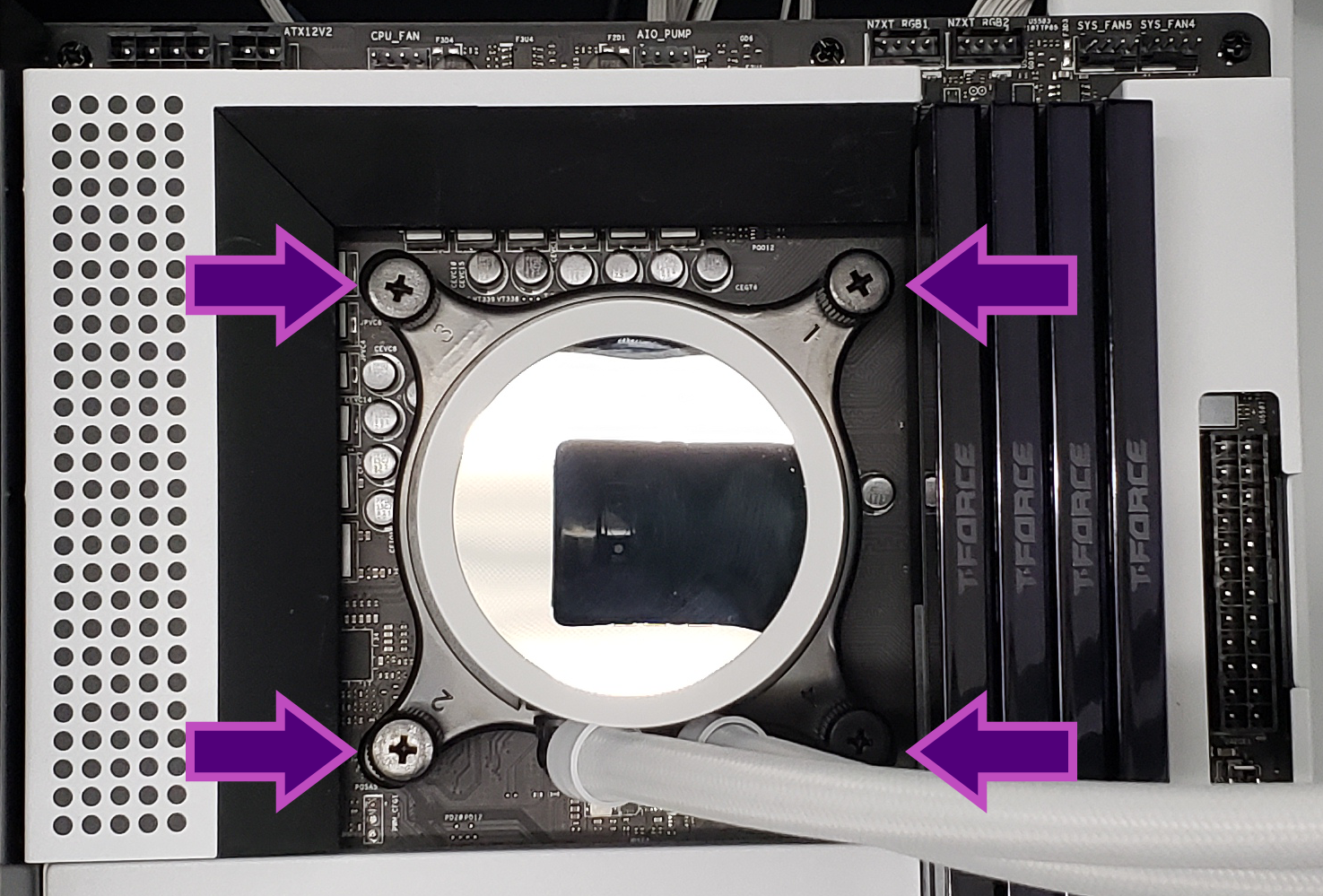

AIO의 냉각판 캡에 적절한 장착 하드웨어가 설치되어 있는지 확인하십시오(NZXT Kraken 쿨러의 경우 Intel 장착 링이 사전 설치되어 제공됩니다).AMD CPU를 사용하는 경우 장착 링 교체 방법은 사용 설명서를 참조하세요.CPU 쿨러를 마더보드의 스탠드오프에 맞춘 다음 쿨러에 포함된 사용자 설명서에 따라 냉각판 캡을 고정합니다.NZXT Kraken 시리즈 쿨러의 경우 나사 4개를 모두 스탠드오프에 느슨하게 고정한 다음 오른쪽 상단, 왼쪽 하단, 왼쪽 상단, 오른쪽 하단부터 시작하여 X자 모양 패턴으로 조이는 것이 좋습니다.나사 4개를 모두손으로 단단히 조일 때까지만 [나사를 조이십시오. 나사를 너무 세게 조이면 시스템이 불안정해질 수 있습니다.

GPU 설치

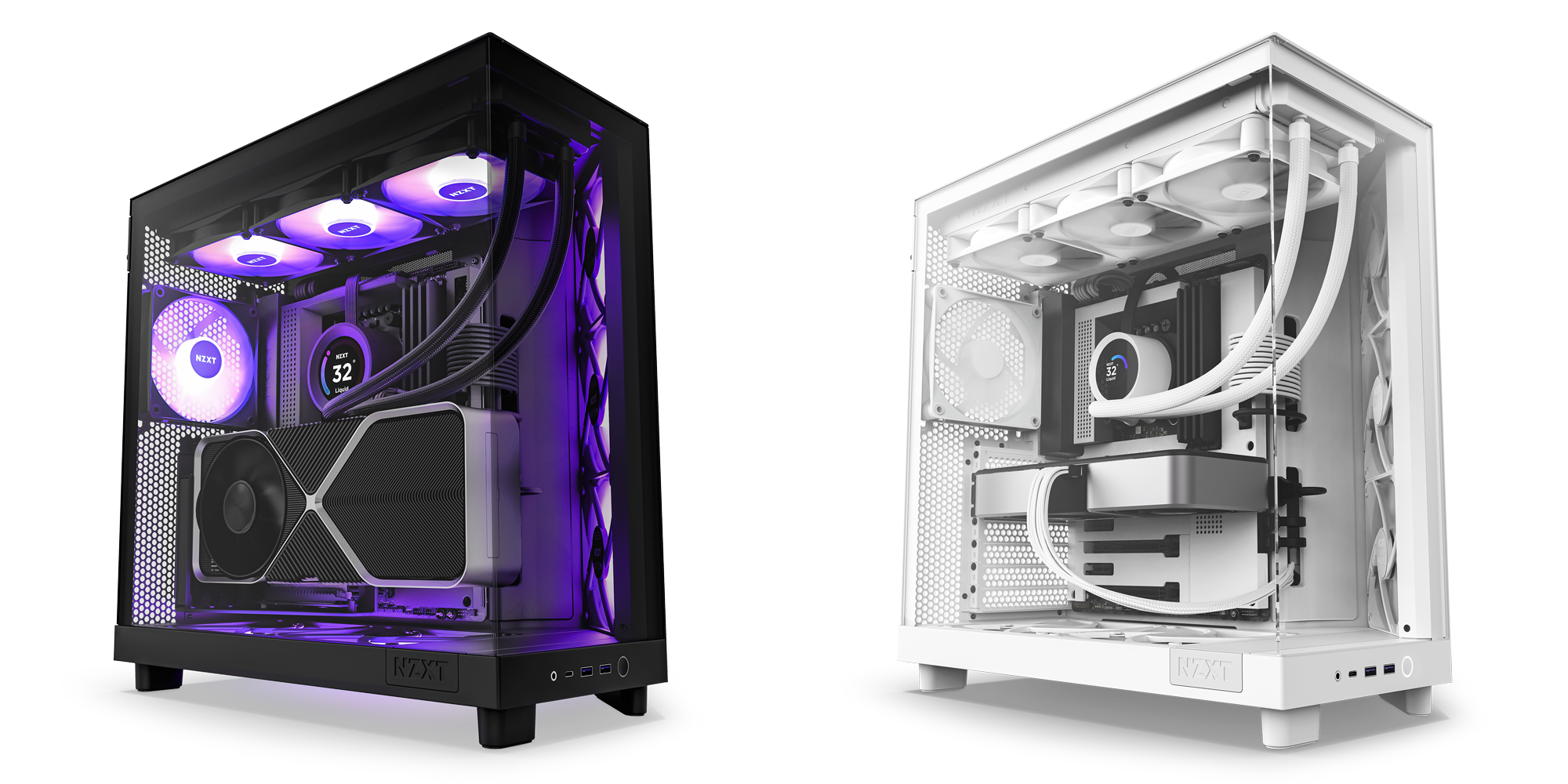

수직 vs. 표준 GPU 마운트

H6 시리즈에 그래픽 카드나GPU를 설치할 때 다음 두 가지 옵션 중 하나를 사용할 수 있습니다.

• 표준 장착,수평 장착또는라고도 함


• NZXT 수직 GPU 장착 키트를 통한 수직 장착

두 장착 시간 사이에 어떤 선택을 할지는 일반적으로 성능보다는 개인 취향에 따라 결정됩니다.수직 장착을 사용하면 GPU의 팬과 전면판을 더 쉽게 뽐낼 수 있으며, 이는 사용한 GPU에 따라 빌드에 매우 매력적일 수 있습니다.그러나 수직 마운트는 마더보드의 나머지 PCIe 슬롯을 차단하므로 추가 마운트 키트(별도 판매)를 사용해야 한다는 점을 명심할 가치가 있습니다.

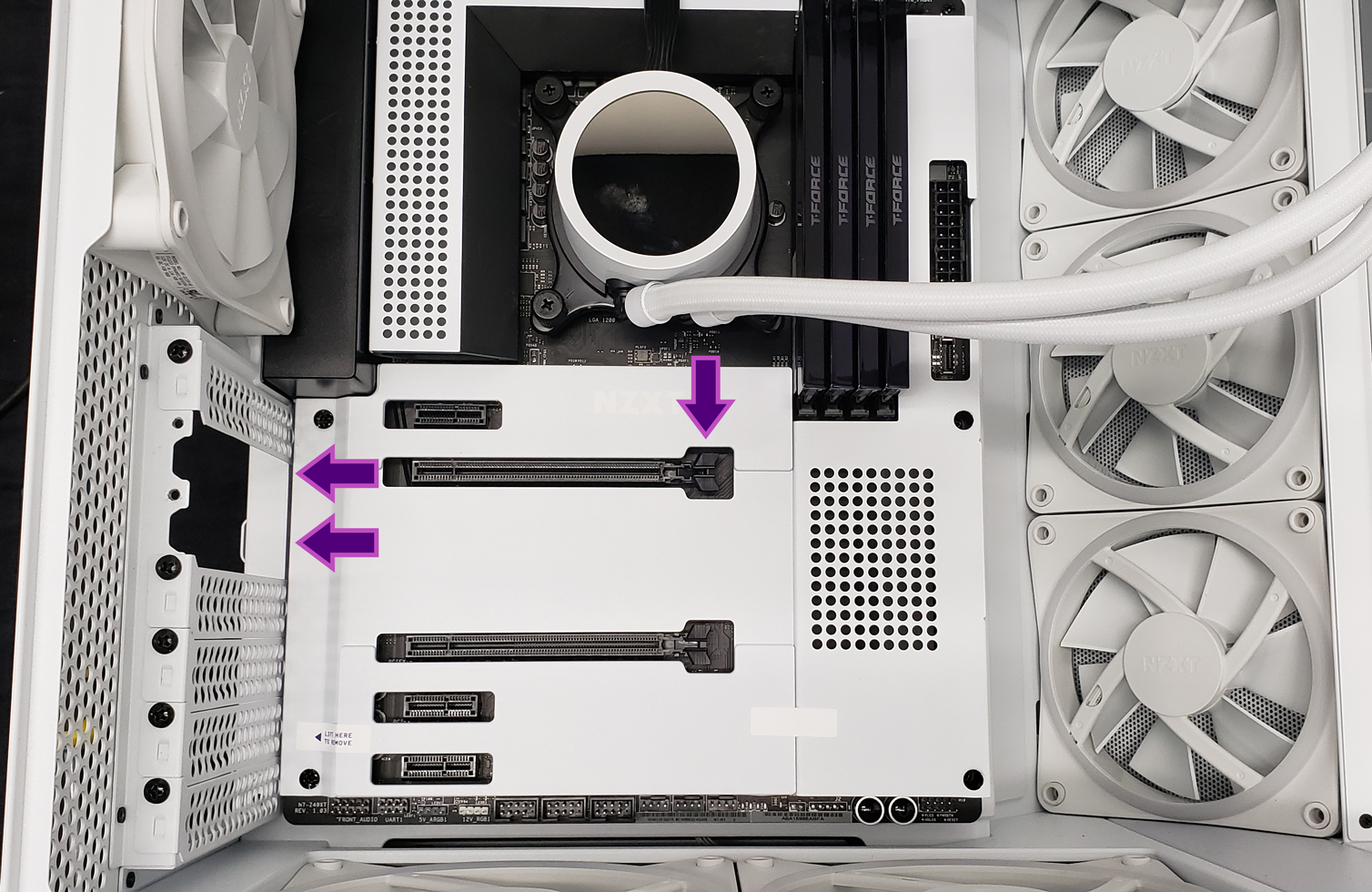

GPU를 설치할 때 특정 GPU에 필요한 슬롯 수와 설치된 마더보드의 최상위 PCIe 슬롯과 일치하는 슬롯을 식별하는 것부터 시작하십시오.우리 빌드에서는 위와 같이 두 번째 슬롯 덮개부터 시작하는 2슬롯 GPU를 사용합니다.또한 PCIe 슬롯의 오른쪽 가장자리에 있는 플라스틱 인어 클립이열려 있는지 확인해야 합니다.

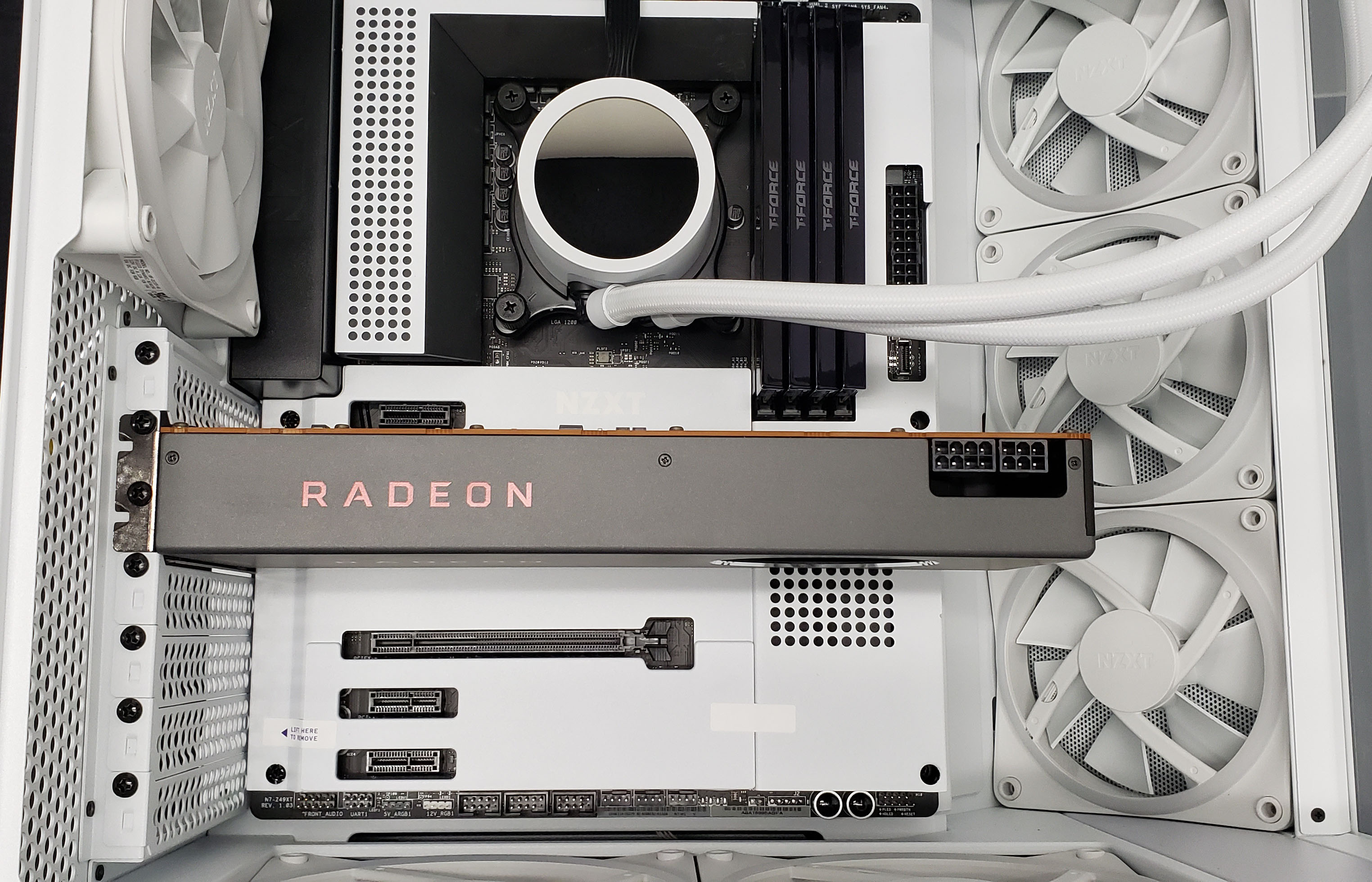

GPU를 PCIe 슬롯에 맞춘 다음 인어 클립이 제자리에 고정될 때까지 카드를 슬롯에단단히누릅니다.PCIe 슬롯 덮개에서 제거한 나사를 사용하여 GPU를 고정하면 카드가 케이스에 단단히 장착되어야 합니다.많은 GPU에는 하나 이상의 형태로 추가 전원 케이블이 포함될 수도 있습니다. 6+2 핀 PCIe 케이블 또는 16핀 12VHPWR 케이블(위 그림에서 GPU는 한 쌍의 6+2 둘 중 하나에 6핀 부분만 사용되는 케이블).

수직 GPU 장착 키트를 사용하는 경우 대신 후면 PCIe 슬롯 덮개를 모두 제거해야 합니다.수직 GPU 마운팅 키트 사용에 대한 자세한 내용은 해당 제품의 사용 설명서를 참조하세요.

3.5 설치 " 그리고 2.5 " 스토리지 드라이브

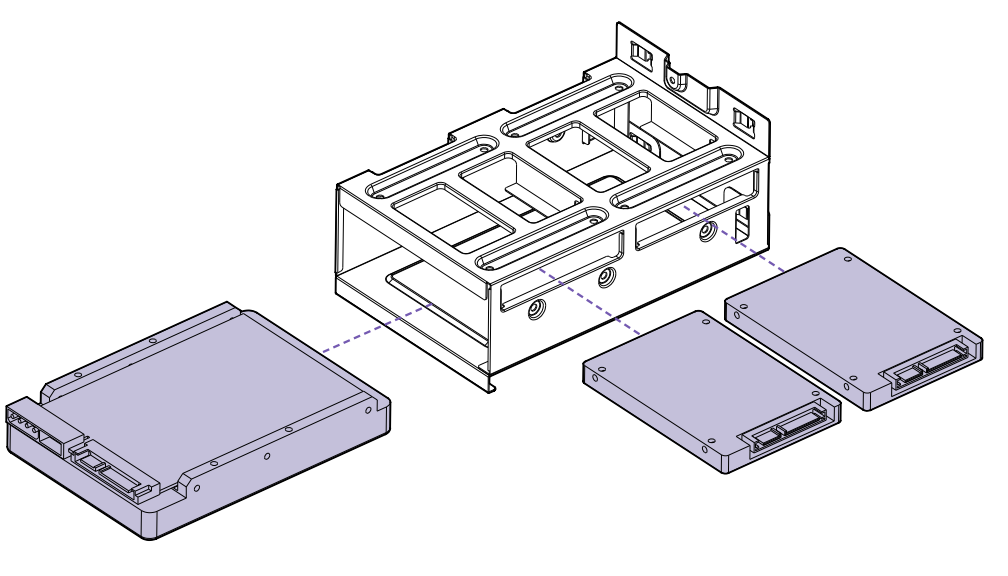

NZXT H6 시리즈의 편리한 기능은 단일 3.5 드라이브 케이지를 모두 설치하는 데 사용할 수 있는 쉽게 제거할 수 있는 드라이브 케이지입니다. " 스토리지 드라이브 및 2.5 쌍 " 스토리지 드라이브.

드라이브를 설치할 때 모든 커넥터가 드라이브 케이지의열린측면을 향하고 있는지 확인하십시오.3.5를 사용할 계획이 없다면 " 또는 2.5 " 드라이브 케이지를 다시 설치하거나 케이스에서 제거한 상태로 둘 수도 있습니다.

우리 빌드에서는 추가 스토리지 드라이브를 사용하지 않는 동안 NZXT RGB를 유지하기 위해 케이지를 다시 설치할 것입니다. & 팬 컨트롤러 케이스에 추가한 팬용입니다.

전원 공급 장치 설치

전원 공급 장치 또는PSU를 설치하려면 사용 중인 전원 공급 장치 유형을 식별하는 것부터 시작하십시오.H6 시리즈는 대부분의 ATX 스타일 전원 공급 장치와 호환되며 다음 세 가지 범주 중 하나에 속합니다.

• 모듈형 - 필요에 따라 PSU의 모든 케이블을 제거하고 사용할 수 있습니다.이를 통해 구축에 필요한 케이블만 사용하면 되기 때문에 케이블 관리가 쉽습니다.이것이 우리가 빌드에 사용할 PSU 유형입니다.
• 세미 모듈러 - PSU의 대부분의 케이블은 필요에 따라 제거하여 사용할 수 있지만 24핀 ATX 전원 및 24핀 ATX 전원과 같은 주요 케이블은 4+4pin CPU 전원은 전원 공급 장치에 통합될 수 있으며제거할 수 없습니다.
• 표준(비모듈식이라고도 함) - PSU의 모든 케이블은 장치에 통합되어 있으며 제거할 수 없습니다.

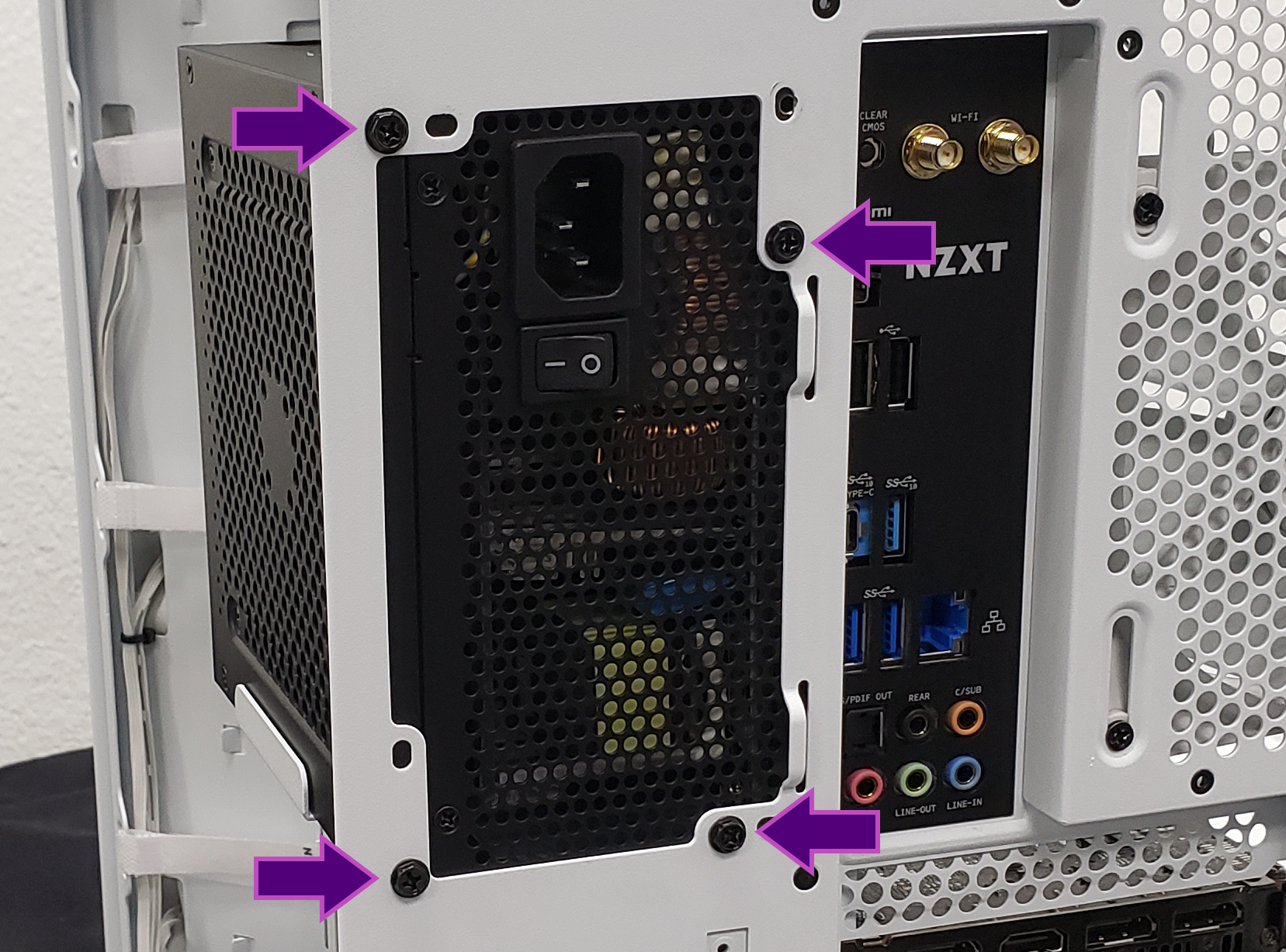

팬이 케이스 바깥쪽을 향하고, 스위치와 AC 전원 커넥터가 케이스뒷면 을 향하도록 PSU를 정렬하세요.케이스 액세서리 상자 또는 전원 공급 장치 자체에 포함된 4개의 PSU 장착 나사를 사용하여 아래 그림과 같이 전원 공급 장치를 케이스에 고정합니다.

다음으로 우리 빌드에 어떤 케이블이 필요한지 확인해야 합니다.이는 PC에 설치한 모든 하드웨어를 확인하여 수행할 수 있으므로 이 빌드에는 다음이 필요합니다.

• 24핀 ATX 전원 케이블 1개(마더보드에 연결)
• 하나(1) 4+4-pin CPU 전원 케이블(마더보드에 연결)
• 2개(2) 6+2-pin PCIe 전원 케이블(GPU에 연결)
• SATA 전원 케이블 1개(RGB 컨트롤러, RGB에 연결) & 팬 컨트롤러 및 Kraken 360 쿨러)

이러한 각 케이블은 PSU와 대상 부품 모두에 연결되어야 합니다.비모듈식 PSU가 있는 경우 나중에 빌드하는 데 방해가 되지 않도록 사용하지 않는 전원 케이블을 묶고 지퍼로 묶는 것이 좋습니다.모듈식 및 반모듈식 PSU의 경우 해당 케이블을 연결 해제된 상태로 두면 됩니다.

빌드 마무리 - 케이블 관리

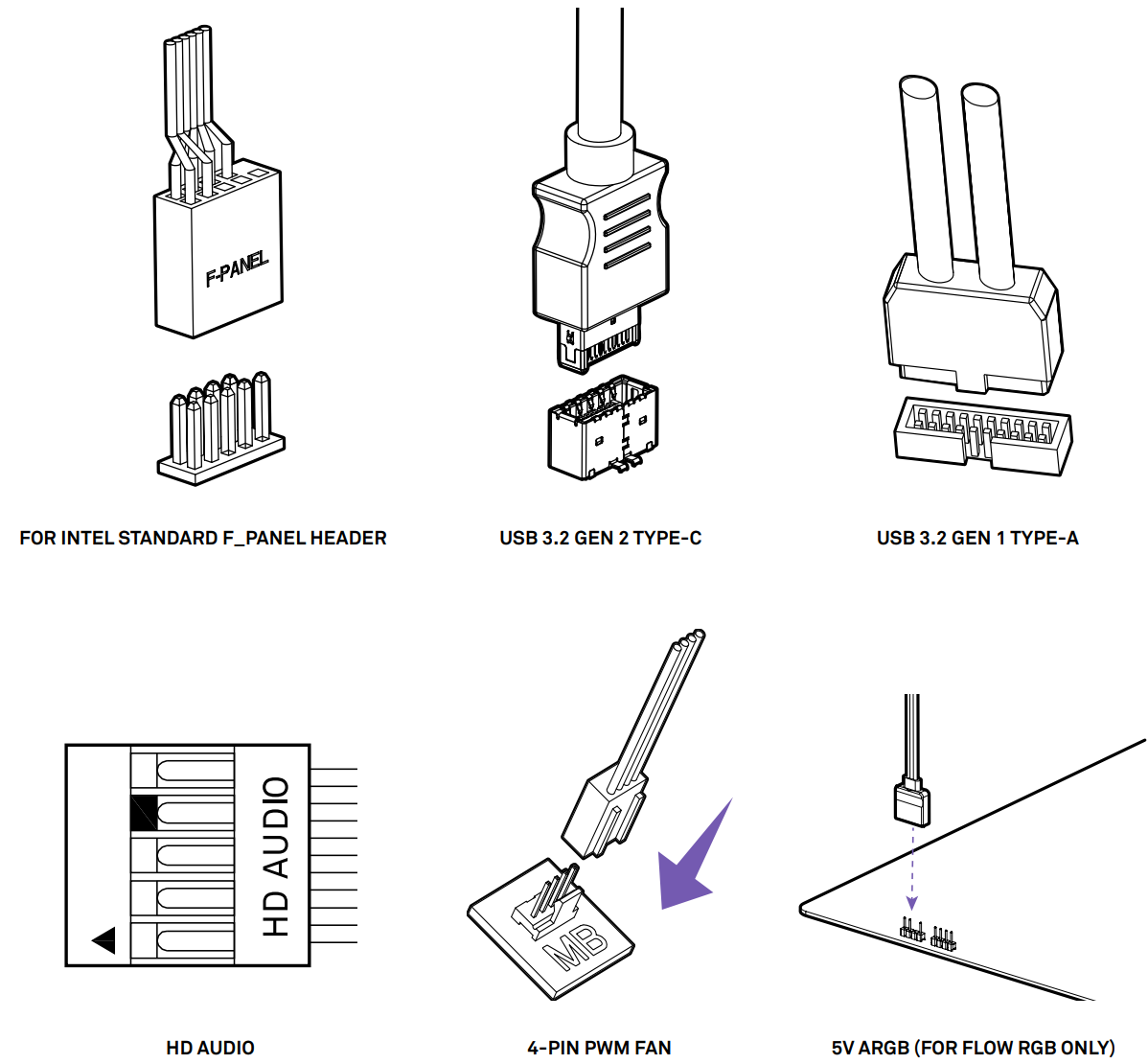

PC를 조립할 때 마지막 단계는 남은 케이블을 마더보드 및 기타 필요한 하드웨어에 연결하는 것입니다.이들 중 가장 시작하기 쉬운 것은 전면 패널입니다. I/O 케이스 자체의 케이블:

• F_PANEL 케이블
• HD_Audio 케이블
• USB 3.1 Gen 2(유형 A) 케이블
• USB 3.2 Gen 1(유형 C) 케이블

설명서에 구체적으로 다음 항목이 언급되어 있음을 알 수 있습니다. F_PANEL 케이블 " 인텔 표준의 경우 F_Panel 머리글 " .AMD 사용자라면 대부분의 마더보드 제조업체가 지난 몇 마더보드 세대(X370 칩셋부터 시작)에 걸쳐 이 특정 장착 패턴을 채택했기 때문에 마더보드가 이 헤더와 물리적으로 호환될 가능성이 매우 높습니다.마더보드가 호환되는지 확실하지 않은 경우 마더보드 제조업체나 당사의[Customer 지원 팀에 문의하세요.또는 아래에 링크된 이 특정 주제를 다루는 가이드를 확인하실 수 있습니다.

NZXT 지원 - H 시리즈 브레이크아웃 케이블

각 케이블을 연결하는 적절한 위치는 빌드마다 다르지만 대부분의ATX및mATX마더보드에서는 동일한 패턴을 따르는 경향이 있습니다.

• F_PANEL - 마더보드의 오른쪽 하단 모서리
• HD_Audio - 마더보드의 왼쪽 하단 모서리
• USB 3.1 Gen 2(유형 A) - 마더보드 하단 가장자리, 마더보드 근처 F_PANEL 커넥터또는마더보드의 오른쪽 가장자리, SATA 커넥터 근처
• USB 3.2 Gen 1(유형 C) - 마더보드 오른쪽 가장자리, 24핀 ATX 전원 커넥터 근처

다음으로 팬 및 조명 컨트롤러 또는 AIO 수랭 쿨러(해당하는 경우)에서 나오는 모든 USB 2.0 내부 연결을 마더보드에 연결한 다음 마더보드에서 설치된 SATA 스토리지 드라이브까지의 SATA 데이터 연결을 연결하려고 합니다.PC에서 라이트 스트립, 백플레이트 등 5V ARGB 또는 12V RGB 하드웨어를 사용하는 경우에도 이를 적절한 포트에 연결하는 것이 좋습니다.우리 빌드를 사용하는 것처럼 전용 팬 컨트롤러를 사용하지 않는 경우 모든 팬의 12V 전원 케이블을 마더보드의 해당 헤더에 연결했는지 확인하는 것이 좋습니다.이러한 연결에 대한 자세한 내용은 마더보드 및 추가 구성 요소에 포함된 사용자 설명서를 확인하십시오.

여기에서 24핀 ATX 전원 케이블(일반적으로 마더보드 오른쪽에 있음), 12V CPU 전원 케이블(일반적으로 마더보드 왼쪽 상단에 있음)과 같은 나머지 전원 연결을 연결해야 합니다. 마더보드, PCIe 또는 12VHPWR 전원 케이블(일반적으로 GPU의 가장 오른쪽에 있음), 마지막으로 필요한 SATA 또는 주변 장치 전원 케이블.

이 단계에서 모든 케이블이 연결되면 패널을 다시 장착하고 문제 없이 PC를 시작할 수 있습니다. 하지만 시스템 자체가 있는 그대로 약간 지저분해 보일 수 있습니다.이 단계에서 대부분의 사용자는 케이블 관리를 통해 시스템을 정리하고 싶어할 것입니다.

다행히 NZXT H6 시리즈에는 약간의 시간과 추가 공급 장치만 있으면 케이블을 깔끔하게 라우팅하고, 묶고, 관리할 수 있는 몇 가지 옵션이 기본적으로 포함되어 있습니다.케이블 관리를 위해 가장 일반적으로 사용되는 도구는 다음과 같습니다.

• 케이블 타이라고도 알려진 " 지퍼 타이 " 또는 " 트위스트 넥타이 "
• 벨크로 스트랩이라고도 알려진 케이블 스트랩
• 전기 테이프
• 케이블 슬리브
• 수축 포장
• 케이블 랩
• 플러시 앵글 커터, 와이어 커터 또는 가위

이 가이드에서는 지퍼 타이(액세서리 상자에 포함), 내장 케이블 스트랩, 추가 케이블 스트랩 몇 개, 플러쉬 앵글 커터 한 쌍을 사용하여 간단하게 설명하겠습니다.

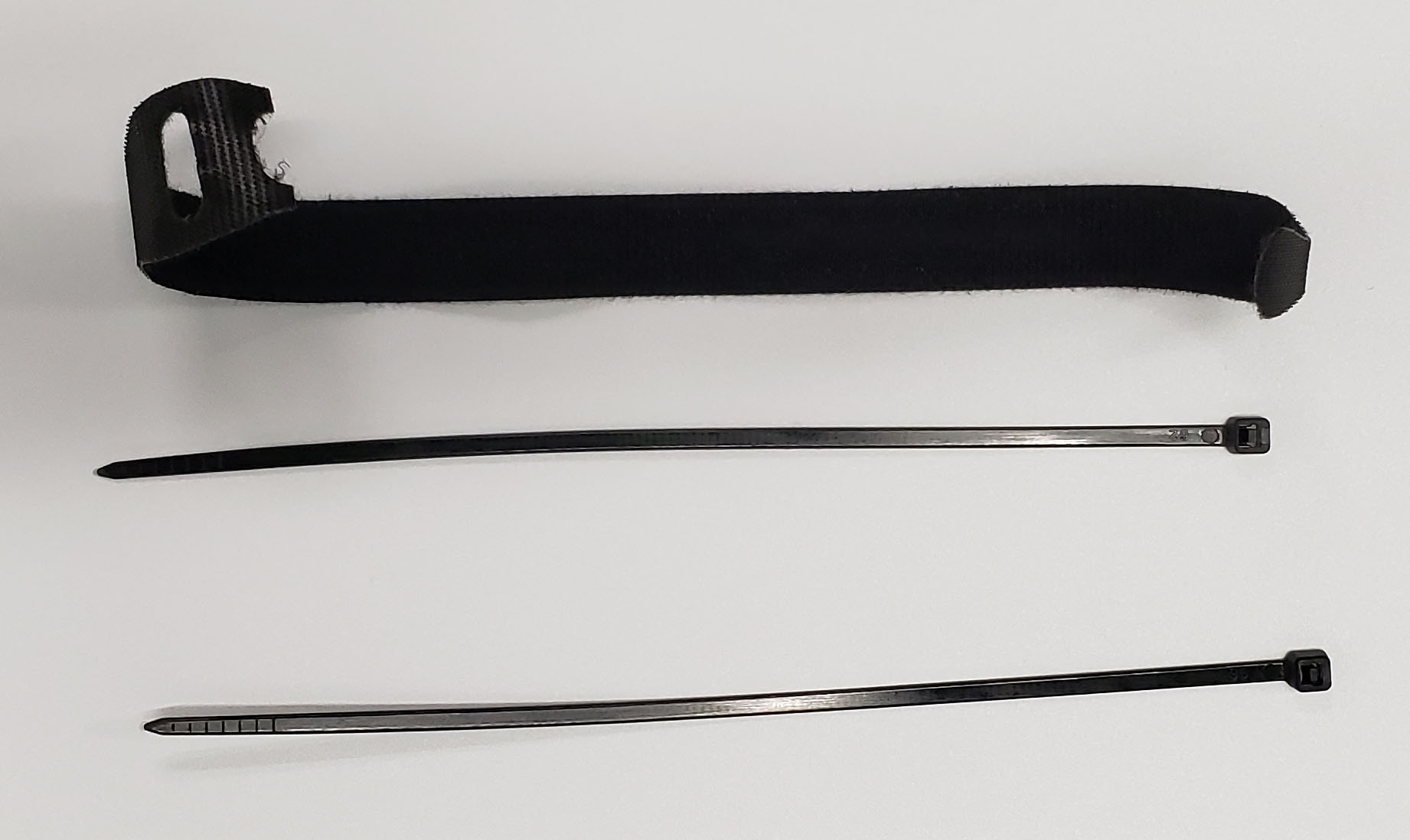

지퍼 타이와 벨크로 스트랩은 깔끔한 케이블 관리를 위한 귀중한 자원입니다.

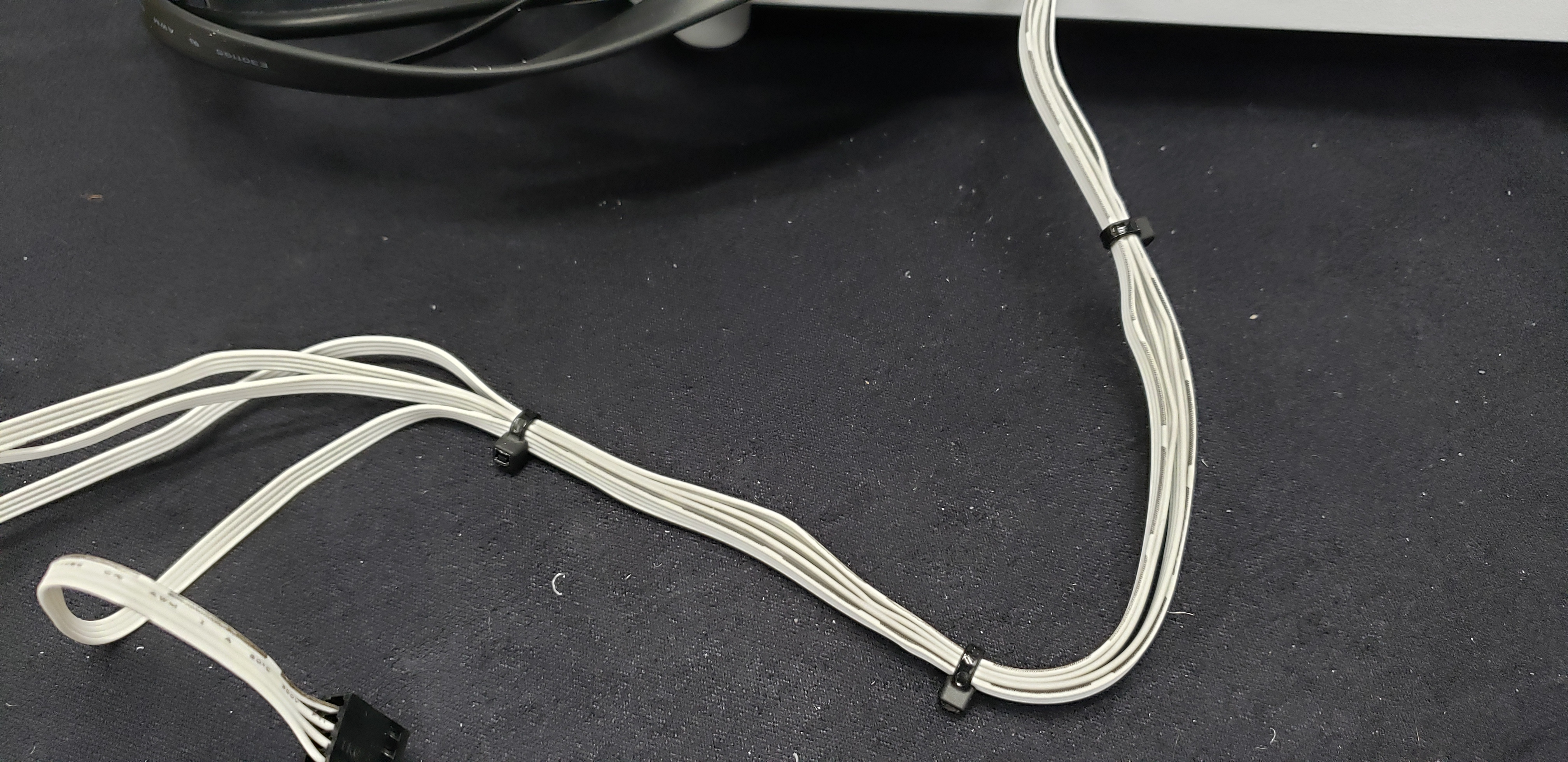

먼저 케이스 근처에서 나오는 유사한 케이블을 모아서 지퍼 타이나 케이블 스트랩을 사용하여 함께 묶습니다.이 빌드에서는 이미 케이블 타이를 사용하여 이러한 케이블 중 일부를 몇 개의 그룹으로 모았습니다.

• 하단 팬의 RGB & 팬 케이블(케이블 4개)
• 전면 팬의 RGB & 팬 케이블(케이블 6개)
• 최고의 팬의 RGB & 팬 케이블(6개 케이블), 후면 팬 RGB & 팬 케이블(케이블 2개) 및 Kraken 브레이크아웃 케이블(케이블 2개)
• 프론트 I/O 패널 케이블(케이블 4개)
• GPU의 PCIe 전원 케이블(케이블 2개)

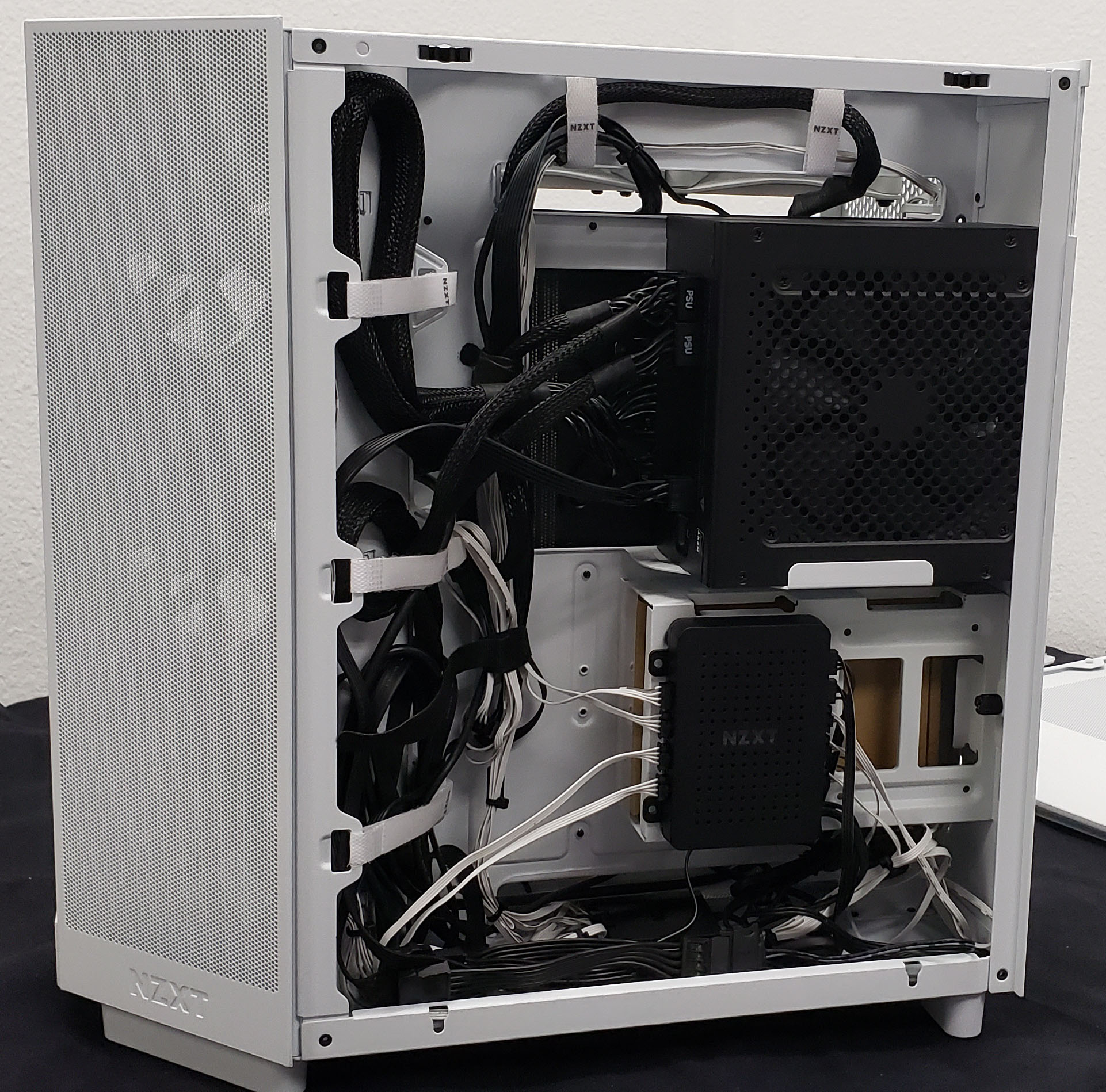

케이블을 묶는 방법은 전적으로 개인 취향에 달려 있지만, 여러 장치의 케이블을 하나로 묶는 깔끔한 방법은 새 케이블이 묶음에 추가될 때마다 새로운 케이블 타이를 도입하는 것입니다. and/or 4~6인치마다 새 지퍼 타이를 추가하세요.또한 PSU 전원 케이블을 PSU가 아닌 전원 케이블에 집게로 묶고 대신 케이블 랩을 사용하는 것도 권장되지않습니다 . 이렇게 하면유지 관리 및 구성 요소 업그레이드가 더 쉬워질 수 있습니다.이 빌드에서는 관련 부품(예: 상단 팬 및 Kraken 브레이크아웃 케이블)을 함께 묶는 것을 선택했지만 CPU 전원 및 후면 전원 케이블과 같은 관련 없는 부품에는 케이블 스트랩을 사용했습니다.

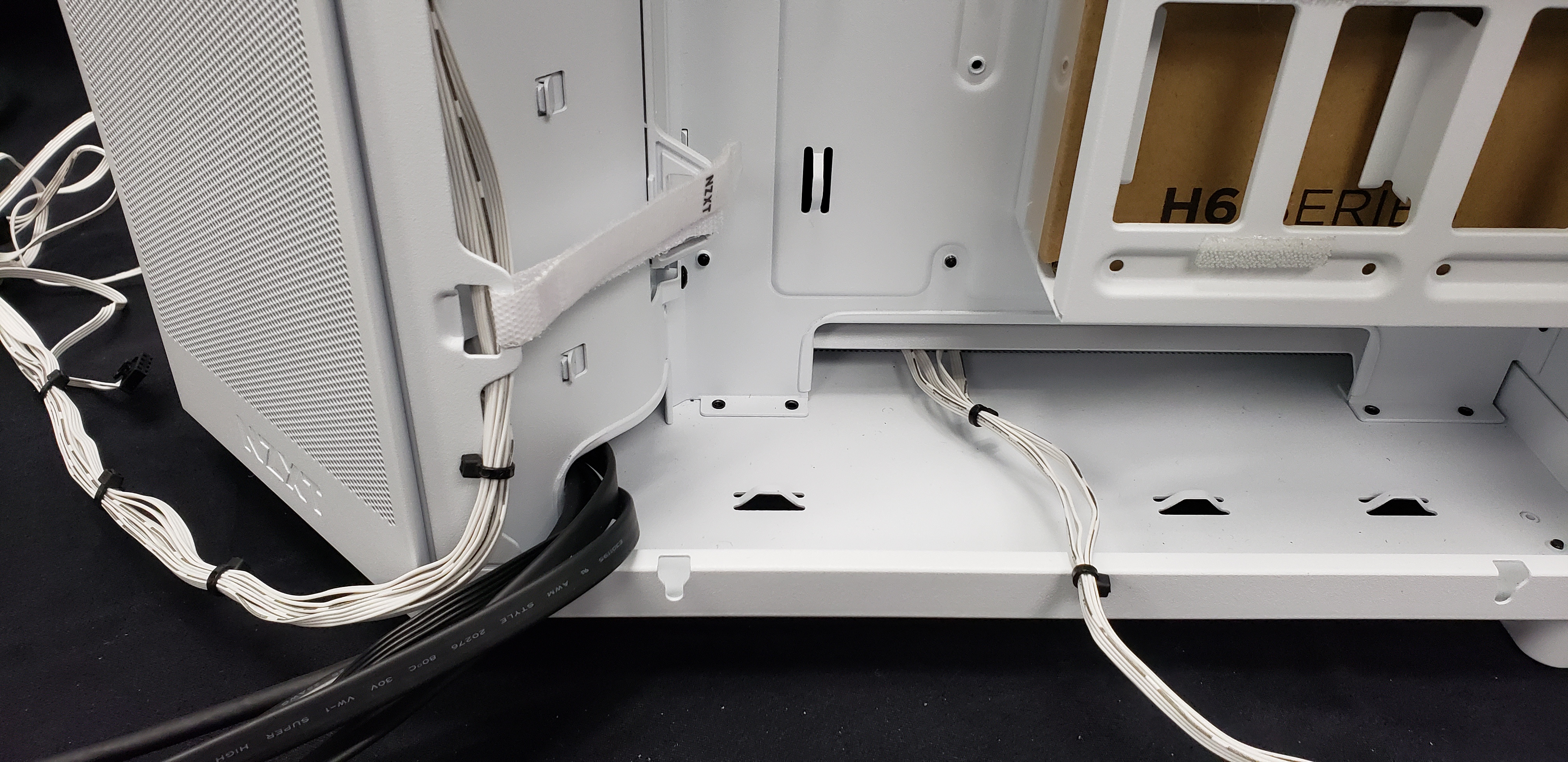

위 사진에 표시된 금속 루프와 같은 고정 장치는 케이블 타이 또는 케이블 스트랩을 추가하여 그룹화된 케이블을 케이스에 고정하고 방해가 되지 않도록 하는 좋은 포인트입니다.

여기에서 케이블이 케이스의 오른쪽 챔버로 깔끔하게 배선되었는지 확인하고 내장된 케이블 스트랩과 케이스 자체 내의 다양한 고정 지점을 사용하여 케이블을 케이스 자체에 묶기 시작할 수 있습니다.뒤쪽 영역에서 케이블을 그룹화할 때 하드웨어를 기준으로 케이블을 그룹화한 다음 케이블이 나오는 위치를 기준으로 그룹화하는 것이 가장 좋습니다.예를 들어, 상단 팬과 Kraken 케이블은 함께 그룹화되어 후면 팬 케이블과 크라켄 케이블을 연결하는 상단 케이블 스트랩까지 이어집니다. 4+4pin 추가 케이블 스트랩을 사용하여 묶인 중앙 케이블 채널 아래로 이동하기 전에 CPU 전원 케이블을 제거합니다.

H6 시리즈에는 마더보드의 상단 및 전면 오른쪽 가장자리를 따라 케이블 스트랩이 포함되어 있습니다.이 스트랩을 어떻게 보는지는 개인 취향에 따라 다르지만, 이 빌드에서는 다음 경로를 사용했습니다.

• 경로 1(상위 그룹 > 센터 > 맨 아래) - 4+4-pin CPU 성능 + 후면 팬 케이블 > 인기 채널, 인기 팬 + 크라켄 브레이크아웃 > 인기 채널 > 센터 채널 > PSU, RGB 컨트롤러, 마더보드, SATA 전원
• 경로 2(앞-오른쪽 그룹 > 하단) - 전면 팬 > 전면-우측 채널, 전면 I/O 케이블 > 전면 오른쪽 채널 > 마더보드, RGB & 팬 컨트롤러
• 루트 3(중간 앞-오른쪽 그룹 > 전원 공급 장치) - 24핀 ATX 전원 케이블 + 2배 6+2 PCIe 전원 케이블 > 전면 오른쪽 채널 > 전원공급장치
• 경로 4 - (앞-오른쪽 > 하단) - SATA 전원 케이블, 전면 우측 채널 > 맨 아래 > RGB 컨트롤러, RGB & 팬 컨트롤러

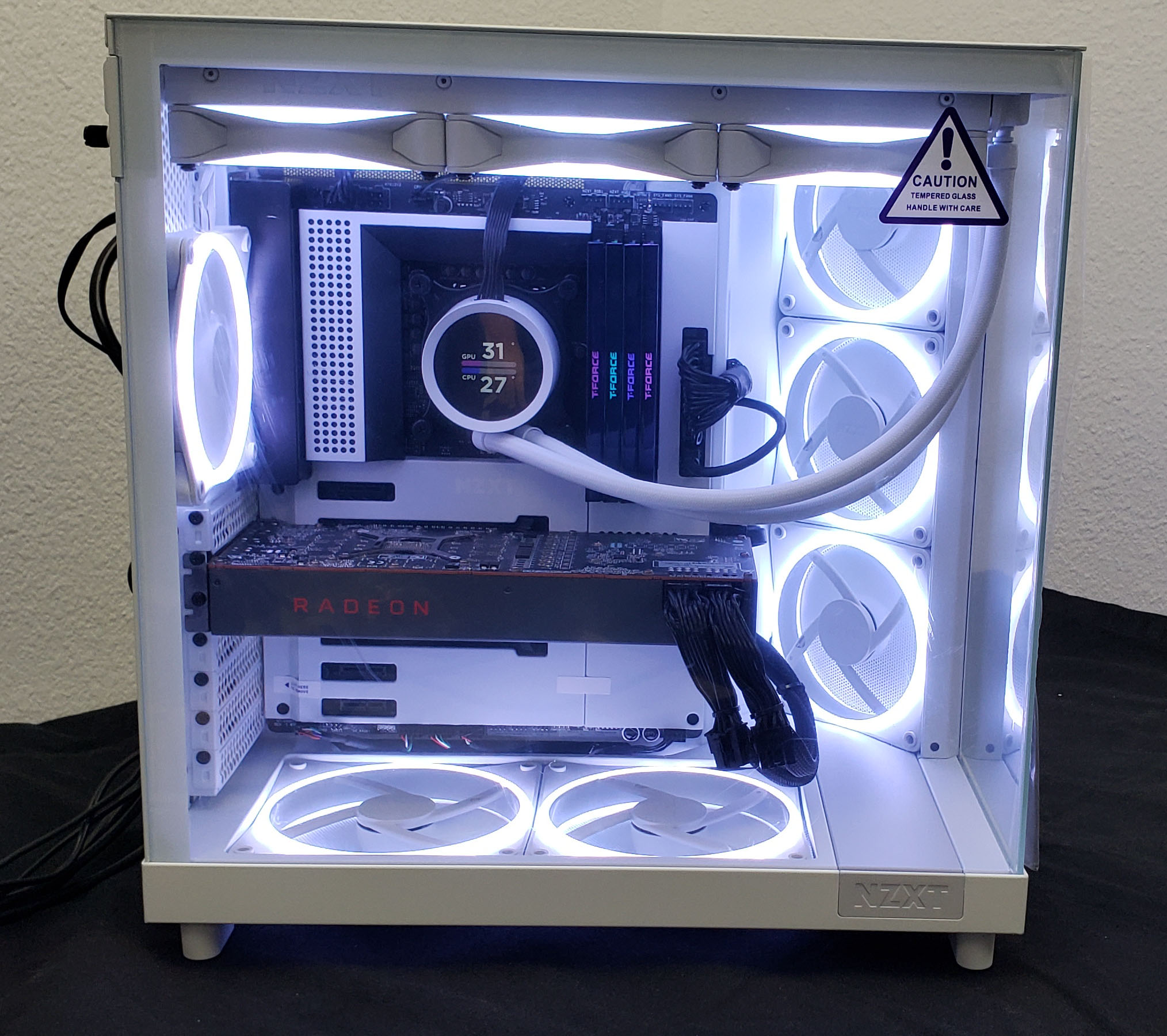

모든 케이블을 연결하고 묶었으므로 이제 케이스에서 제거한 패널을 다시 부착하고 작업을 감상할 수 있도록 책상에 PC를 설정할 차례입니다.

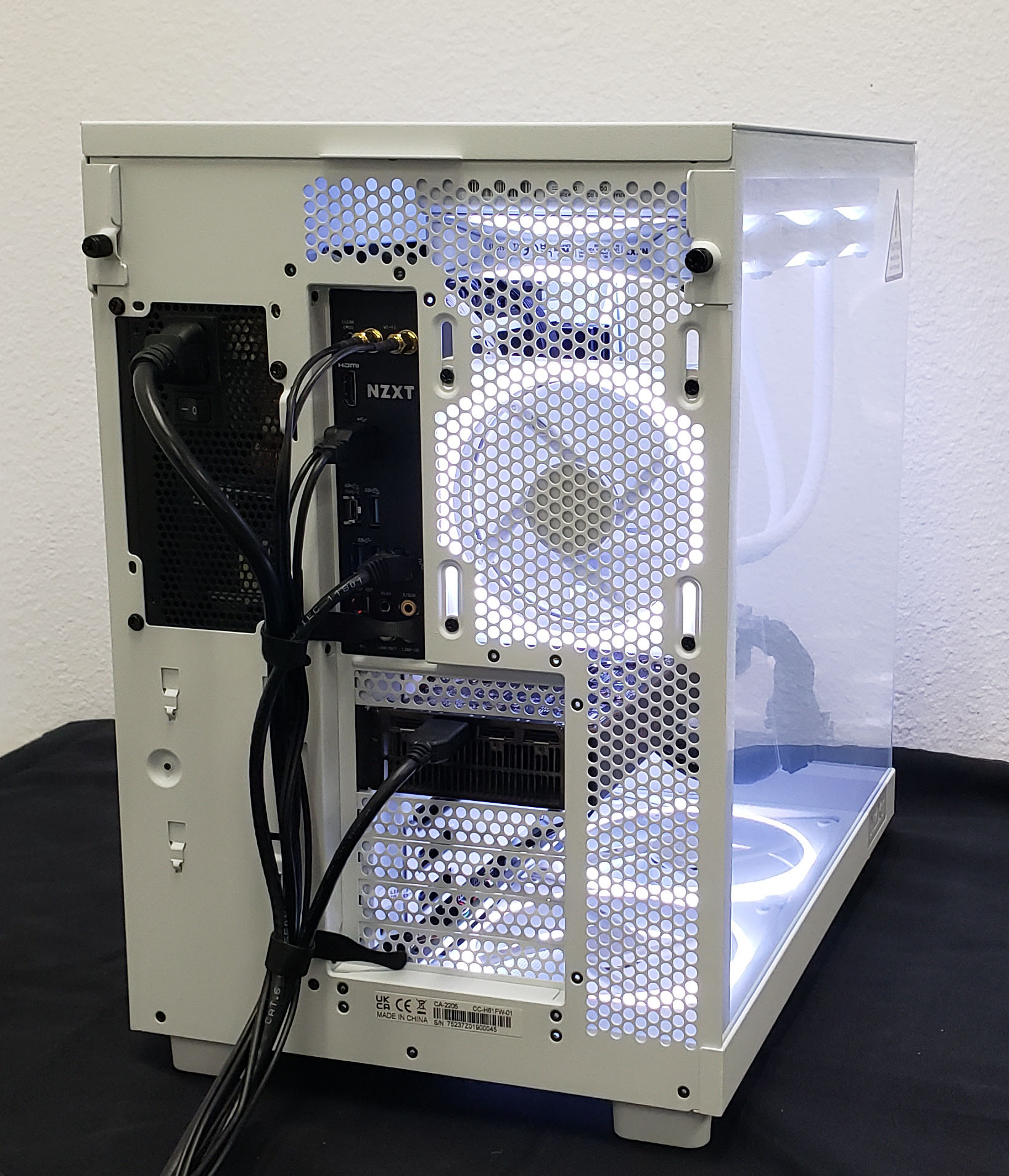

H6 빌드에 대한 책을 완전히 마무리하기 전에 마지막으로 지적해야 할 점은 케이블 관리가 PC 내부에만 국한되지 않고 책상 전체로 확장될 수 있다는 것입니다.고맙게도 H6 시리즈의 작은 보너스 기능은 케이스 자체에 외부 고정 지점 세트가 포함되어 있다는 것입니다.이러한 고정 지점을 활용하면 PC 후면에서 케이블이 어수선하게 나오는 대신 PC 케이블을 깔끔하게 정리할 수 있습니다.
