H510 Elite에 RGB 팬을 더 추가

H510 Elite에는 기본적으로 4개의 팬이 포함되어 있으며, 그 중 2개는 RGB 전원 및 팬 전원을 위해 포함된 Smart Device V2 컨트롤러에 사전 배선된 AER RGB 2 140mm 팬입니다. 이러한 케이블을 라우팅하는 것은 H510 Elite 내에서 빌드를 쉽게 설치하는 적합한 방법이지만 경우에 따라 고객이 RGB 팬을 추가하기를 원할 수 있습니다.

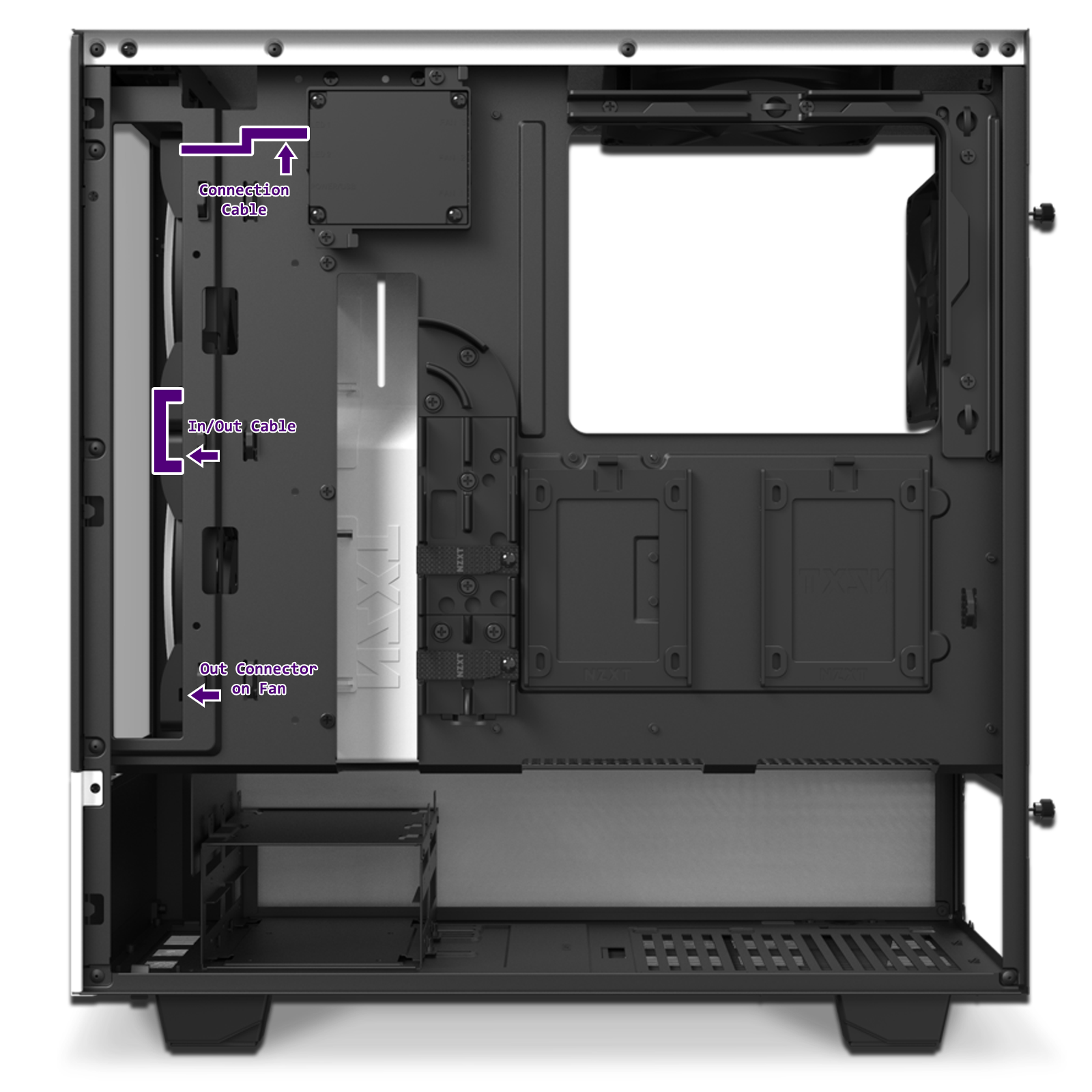

이렇게 하려면 이러한 추가 AER RGB 2 팬을 사전 설치된 팬에 데이지 체인 방식으로 연결해야 하지만 해당 팬을 데이지 체인 방식으로 연결하는 순서로 다시 수행하지 않으면 불가능합니다. 이는 포함된 RGB 팬 케이블이 전면 팬에서 케이스의 상단 마운트까지 도달할 만큼 충분히 길지 않기 때문입니다. 아래는 즉시 사용할 수 있는 H510 Elite의 현재 구성입니다.

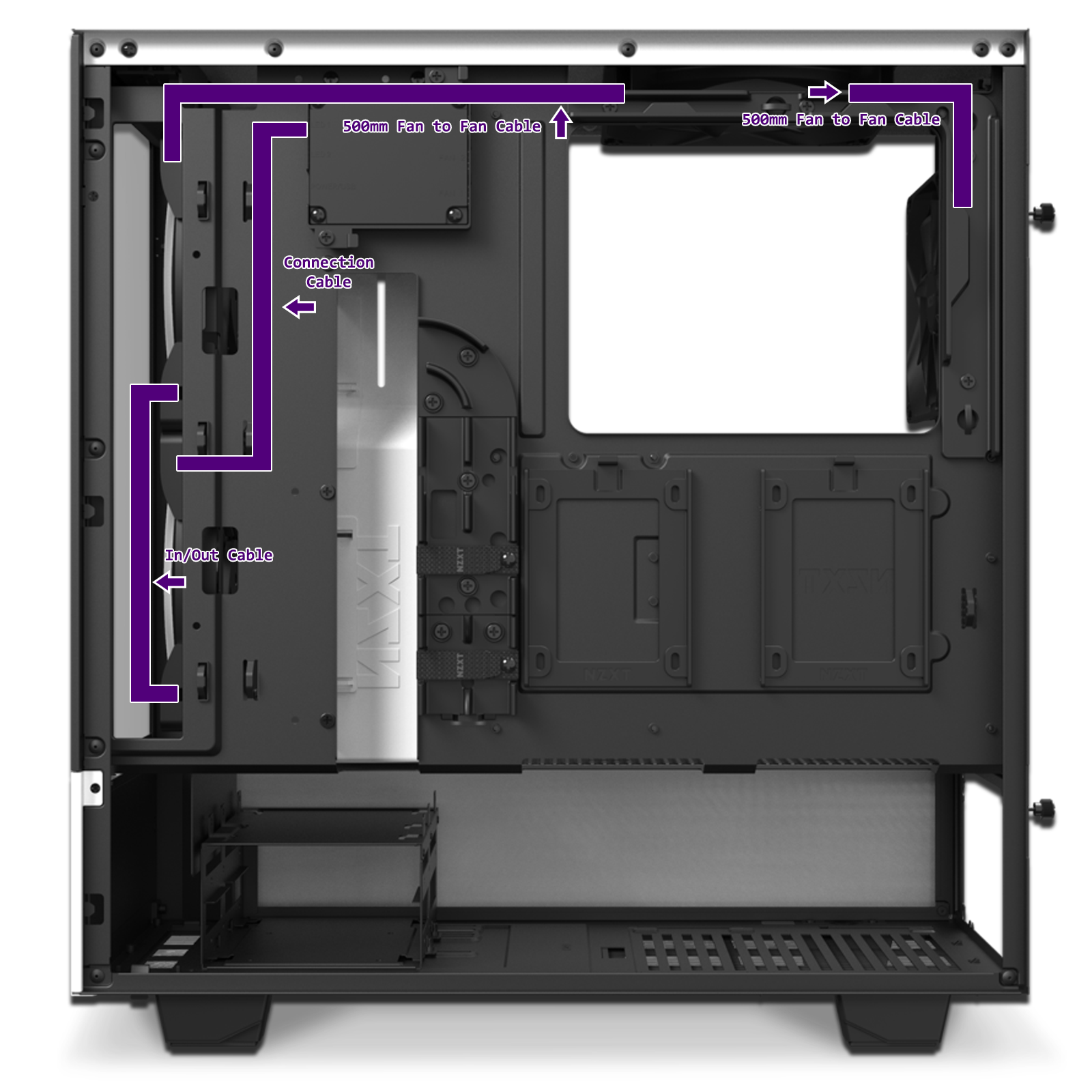

어떻게 구성되는지 알아보기 전에 AER RGB 2 팬에 후면 팬 마운트를 사용하려면 이 작업을 수행하기 위해 상단 팬도 AER RGB 2 팬으로 교체해야 한다는 점을 언급하는 것이 중요합니다. 상단에는 140mm AER RGB 2 팬이 필요하고 후면에는 120mm AER RGB 2 팬이 필요합니다. 별도로 구입한 두 개의 팬에 포함된 500mm 팬-팬 케이블은 아래 사진과 같이 라우팅됩니다.

이를 더 세분화하기 위해 데이지 체인의 순서를 변경하여 케이블 라우팅을 단순화합니다. 이렇게 하면 하단 전면 팬이 체인의 첫 번째 팬이 되고 그 다음으로 상단 전면 팬, 상단 팬, 마지막으로 후면 팬이 됩니다. RGB 케이블을 이러한 방식으로 재구성하면 Smart Device v2의 동일한 채널에 모든 RGB 팬을 배치할 수 있습니다. 이 과정에 대해 궁금한 점이 있으시면 고객 지원 팀에 문의하십시오.
