이 도움말에서는 H210i 케이스에서 스마트 디바이스 V2를 교체하는 방법에 대해 설명합니다. 이 가이드를 사용하려면 다음이 필요합니다:
- 필립스 #1 스크루 드라이버
- 호환되는 NZXT i-시리즈 또는 Elite 시리즈 케이스:
- H510i 또는 H510 Elite
- H710i
- H210i
- 스마트 디바이스 V2 교체
케이스에서 스마트 장치를 제거하는 단계는 사용 중인 케이스 버전을 클릭하여 아래 가이드를 펼쳐 보세요:
H510 & H210
1단계 - 케이스 준비하기

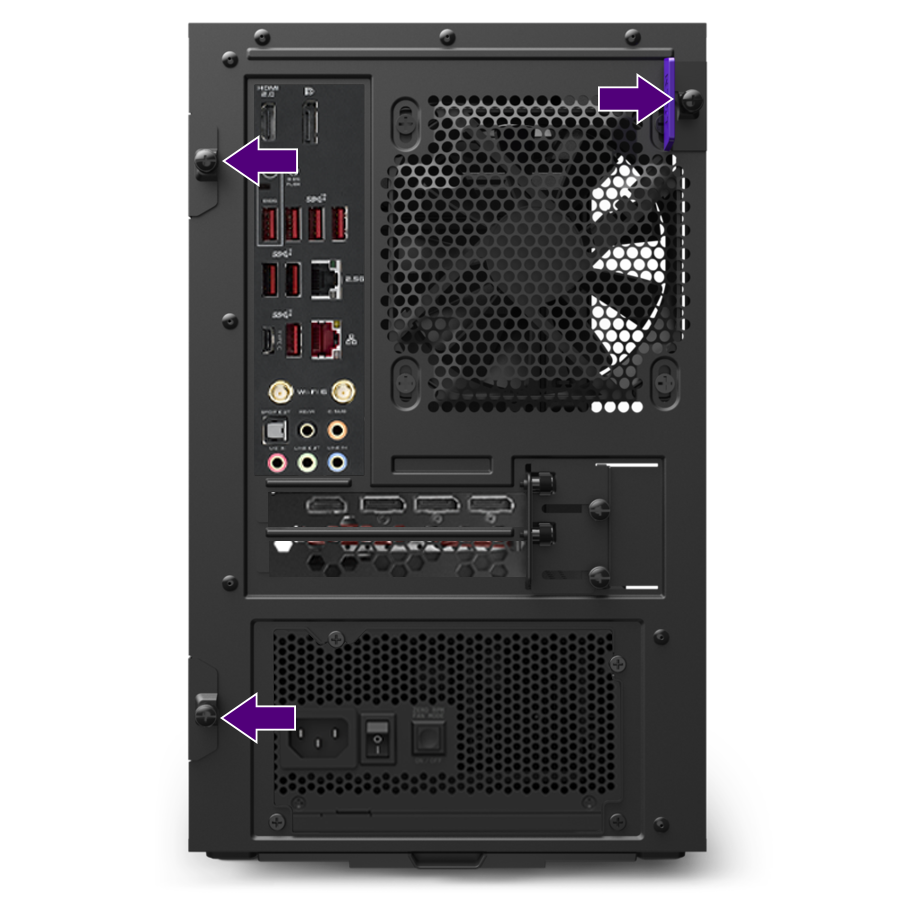

시작하려면 아래 강조 표시된 대로 측면 패널을 케이스에 고정하는 나사 3개를 풉니다:
체크포인트 - 세 개의 나사는 캡티브 나사로, 풀리면 절뚝거리며 떨어집니다.이 나사는 완전히 제거하지 말고 제거해야 합니다.
나사가 풀리면 금속 측면 패널을 케이스의 후면 쪽으로 기울여 분리한 다음, 유리 패널을 케이스의 상단 쪽으로 당겨 서 분리합니다. 손상을 방지하기 위해 두 패널을 안전한 표면에 놓습니다.
2단계 - 스마트 장치 제거하기 V2
스마트 디바이스 V2는 이전에 금속 측면 패널이 설치된 곳 뒤 왼쪽 상단 모서리에 위치합니다. 스마트 장치 V2에서 다음 연결을 분리합니다:
- FAN 1-3 헤더에 연결된 모든 팬
- LED 1 및 2 헤더에 연결된 모든 RGB 장치
- 마더보드의 내부 USB 2.0 연결
- 전원 공급 장치 케이블의 SATA 전원 연결부

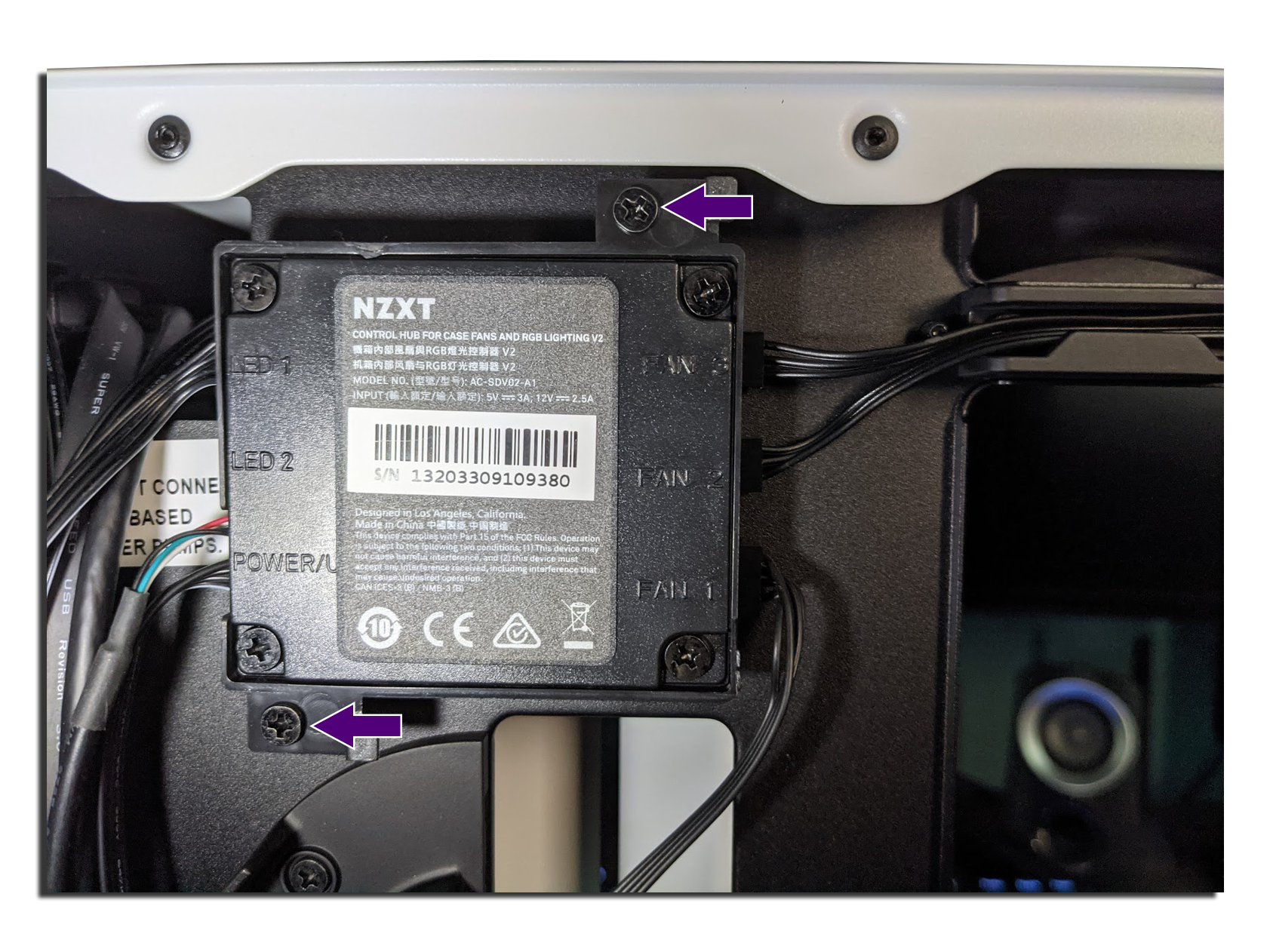

여기에서 아래 이미지에 표시된 두 개의 탭 나사를 제거합니다:
나사를 제거하면 장치가 케이스에서 쉽게 빠져나옵니다.
H710
1단계 - 케이스 준비하기

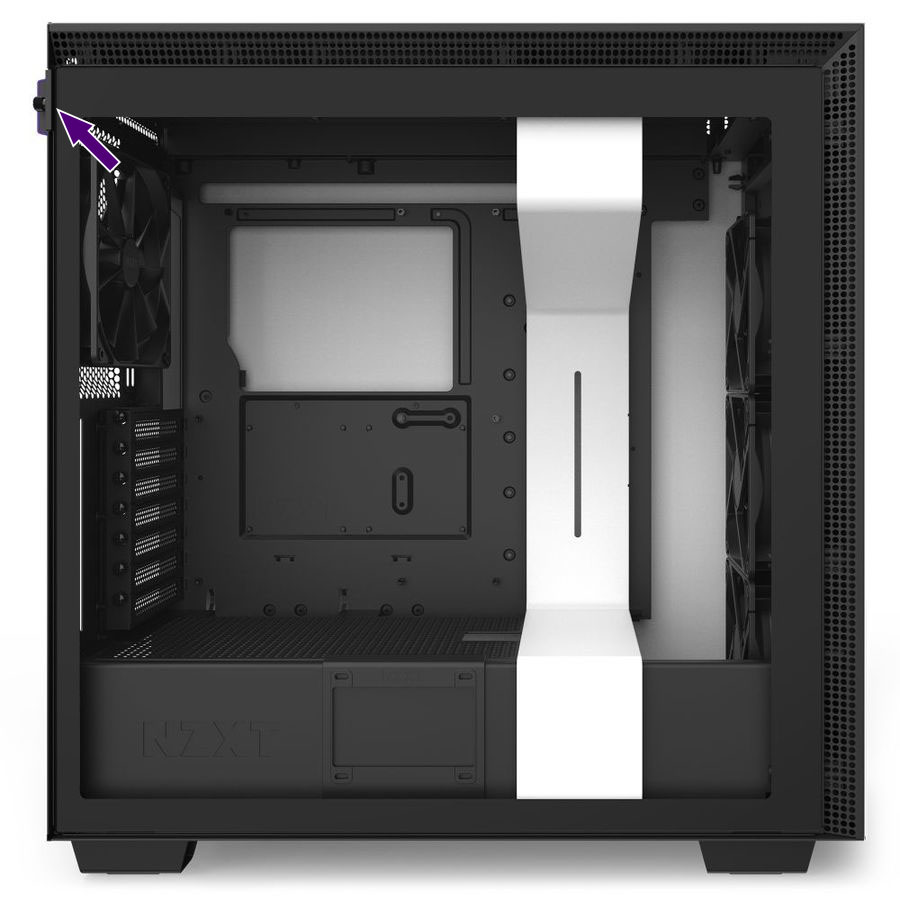

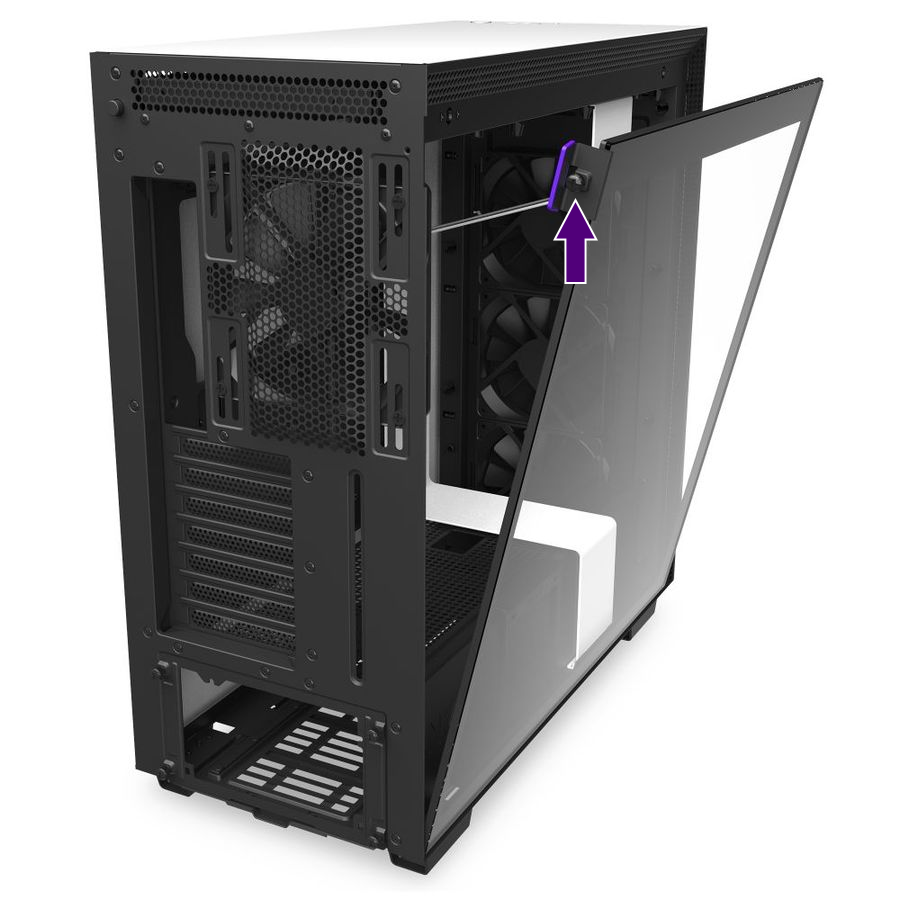

시작하려면 아래 강조 표시된 대로 유리 패널을 케이스에 고정하는 잠금 나사를 풉니다: 유리 패널을 제거하려면 금속 당김 탭을 사용하여 케이스의 상단 에서 유리 패널을 당겨 서 들어 올립니다.

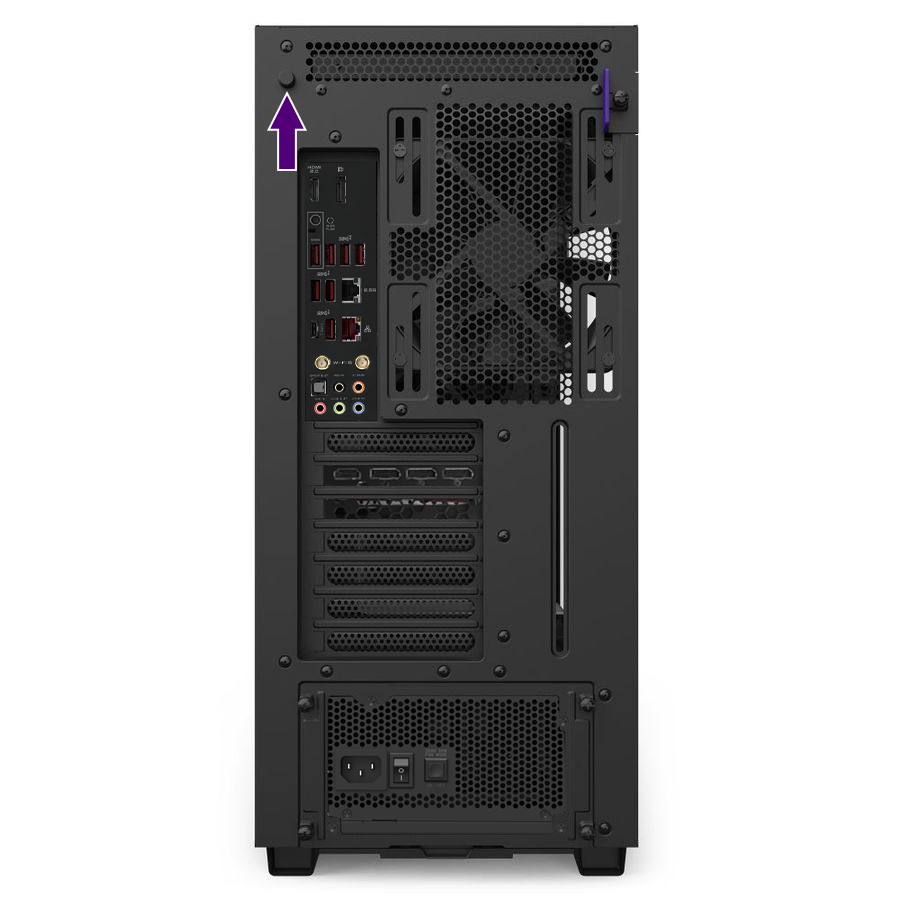

케이블에 액세스하려면 케이스 뒷면에 있는 패널 잠금 해제 버튼 ( )을 눌러 패널을 잠금 해제하세요.
마지막으로 다음 위치에 있는 나사 3개를 풀어 케이블 바를 제거합니다:
- 케이블 바 하단
- 케이블 바 상단(아래 가이드 참조)

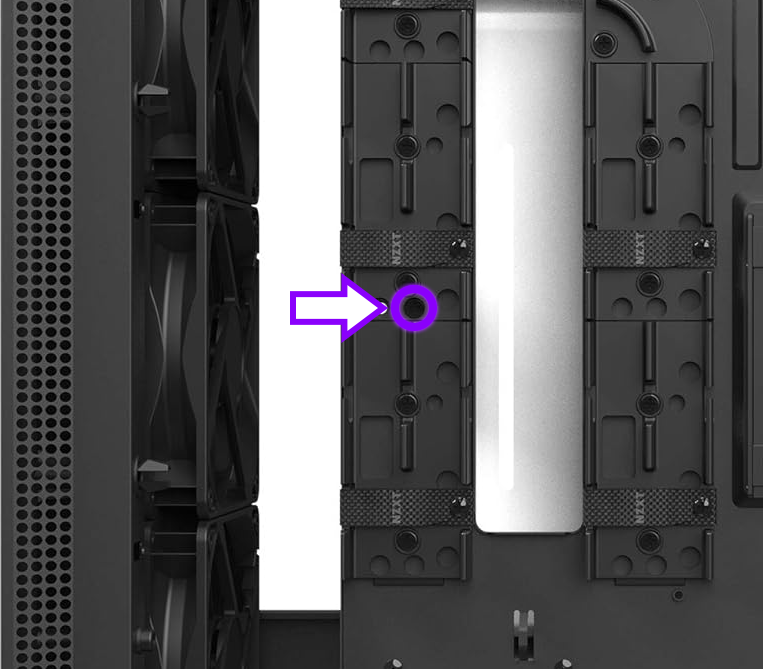

- 케이블 바 후면(아래 사진)
2단계 - 스마트 장치 제거하기 V2
스마트 디바이스 V2는 이전에 케이블 바가 설치된 곳 뒤 오른쪽 상단 모서리에 위치합니다. 스마트 장치 V2에서 다음 연결을 분리합니다:
- FAN 1-3 헤더에 연결된 모든 팬
- LED 1 및 2 헤더에 연결된 모든 RGB 장치
- 마더보드의 내부 USB 2.0 연결
- 전원 공급 장치 케이블의 SATA 전원 연결부

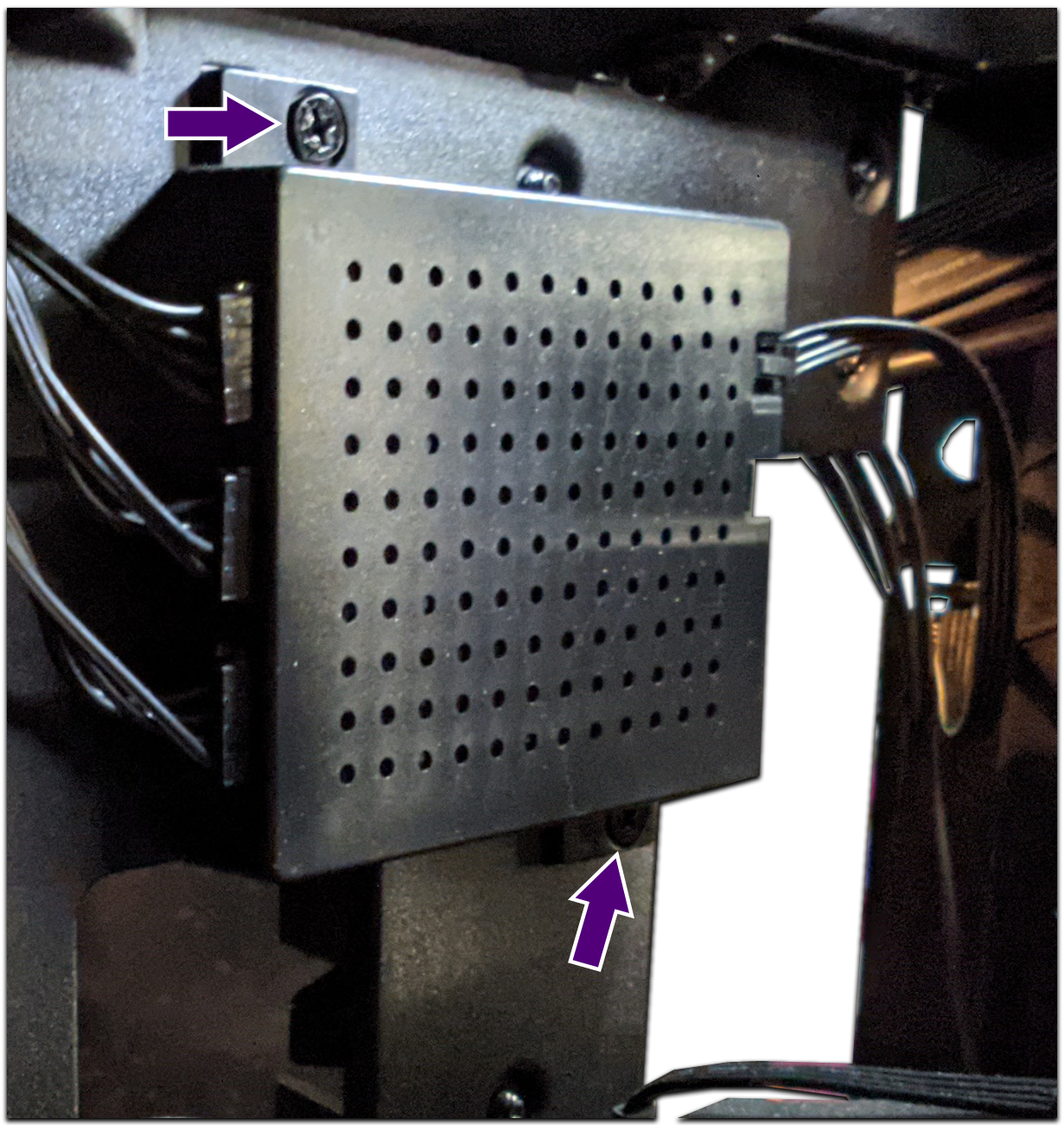

여기에서 아래 이미지에 표시된 두 개의 탭 나사를 제거합니다:
나사를 제거하면 장치가 케이스에서 쉽게 빠져나옵니다.
교체용 스마트 디바이스 V2 설치하기
스마트 장치 V2를 케이스에서 분리한 후 케이스의 금속 패널 을 향하도록 탭 나사 두 개를 케이스에 조여 위의 과정을 반대로 반복합니다.
체크포인트 - 스마트 기기의 통풍구가 있는 쪽이 케이스의 내부 챔버 쪽이 케이블 바 의 뒤쪽 을 향해야 합니다.

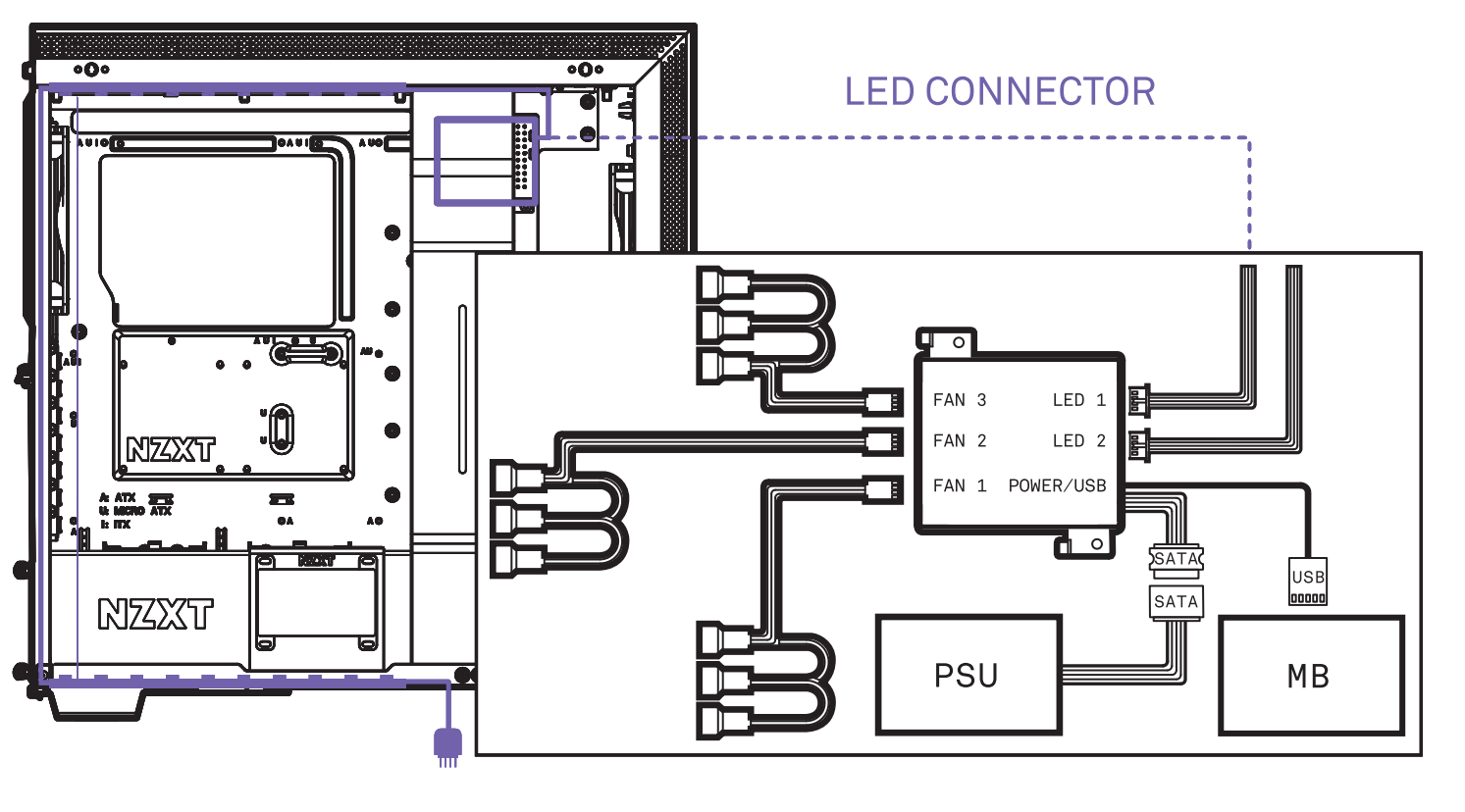

이전에 스마트 장치 V2에 연결된 모든 장치와 USB 2.0 내부 연결 및 SATA 전원 연결을 다시 연결합니다. 자세한 내용은 아래 배선도를 참조하세요:
이 가이드에서 다루지 않은 질문이 있거나 추가 도움이 필요하신가요?언제든지 고객 지원 팀으로 문의하시면 친절한 지원 담당자가 도와드릴 것입니다.
