이 문서에서는 파워 서플라이의 전원 신호를 테스트하는 과정을 안내합니다.

이 테스트는 점퍼 테스트 또는 페이퍼클립 테스트라고도 하며, 파워 서플라이의 24핀 ATX 전원 케이블의 Power On 및 Ground 핀을 점퍼로 연결하는 방식입니다.  이를 위해 다음이 필요합니다:

• 금속 페이퍼클립 또는 단단한 금속 와이어
• 가위, 와이어 커터, 또는 니퍼(사이드 커터)

PC 준비하기

시스템을 준비하려면 파워 서플라이 스위치를 O  위치로 설정하고 전원 케이블을 분리하십시오.  그 다음, PC의 양쪽 사이드 패널을 모두 제거해야 합니다.

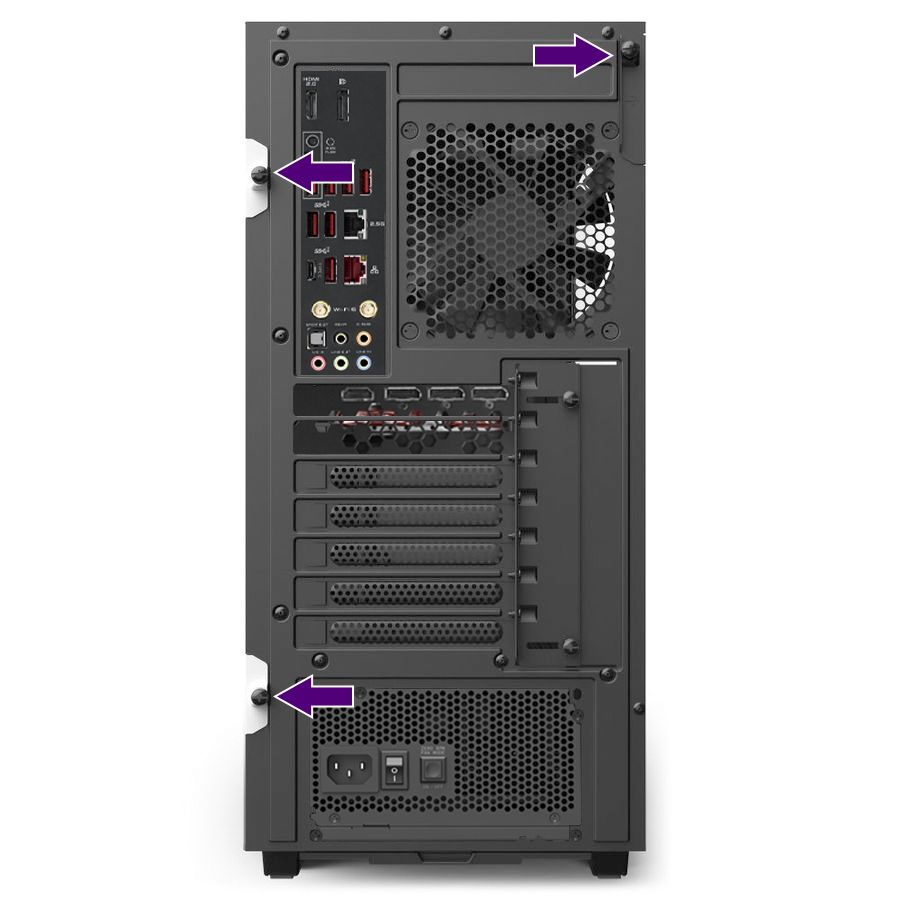

• NZXT H 시리즈(단, NZXT H1 제외) 케이스의 경우, 유리 패널을 고정하는 나사 하나와 금속 사이드 패널의 고정 나사를 아래와 같이 제거해야 합니다.
• H710의 경우, 케이스 왼쪽 상단에 있는 릴리스 버튼을 눌러 금속 사이드 패널을 분리할 수 있습니다.
• H7 시리즈 케이스의 경우, 양쪽 사이드 패널이 마찰식으로 고정되어 있으며, PC 뒷면의 손잡이 컷아웃을 이용해 제거할 수 있습니다.

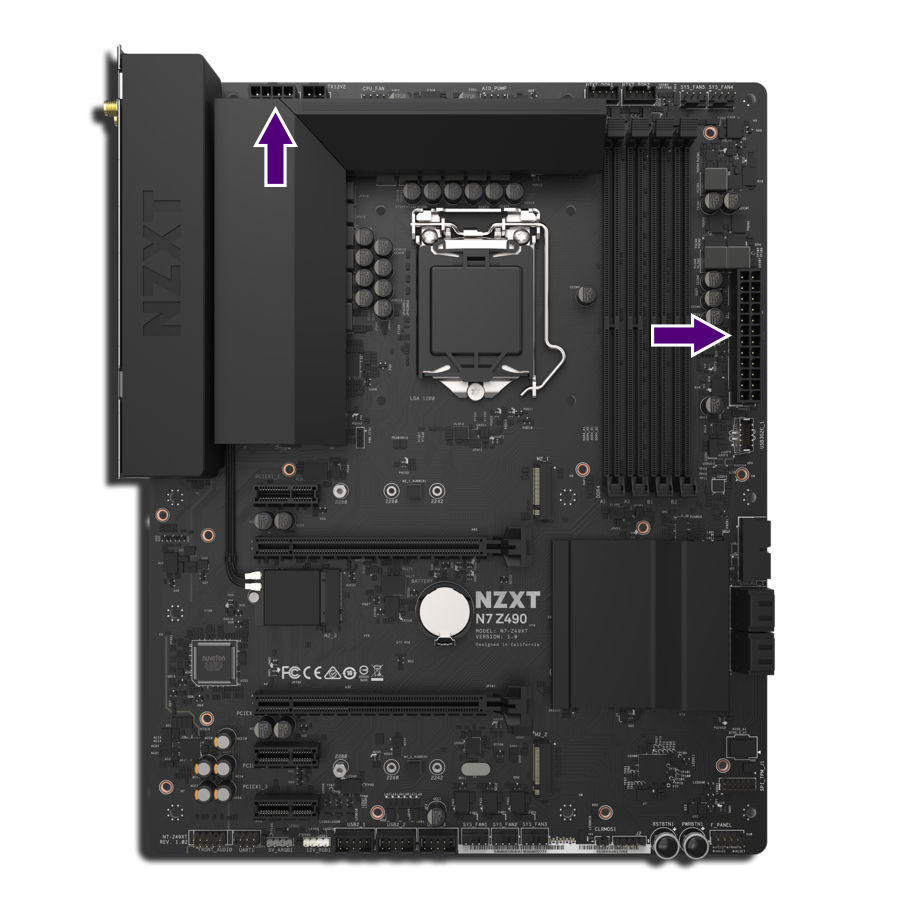

패널을 모두 제거한 후, 먼저 파워 서플라이를 메인보드와 그래픽 카드에서 분리해야 합니다. 아래 사진은 메인보드에서 파워 서플라이 커넥터를 찾을 수 있는 위치를 보여줍니다. 각 커넥터에는 집게(악어 클립)가 있어, 이를 눌러야 커넥터를 분리할 수 있습니다.

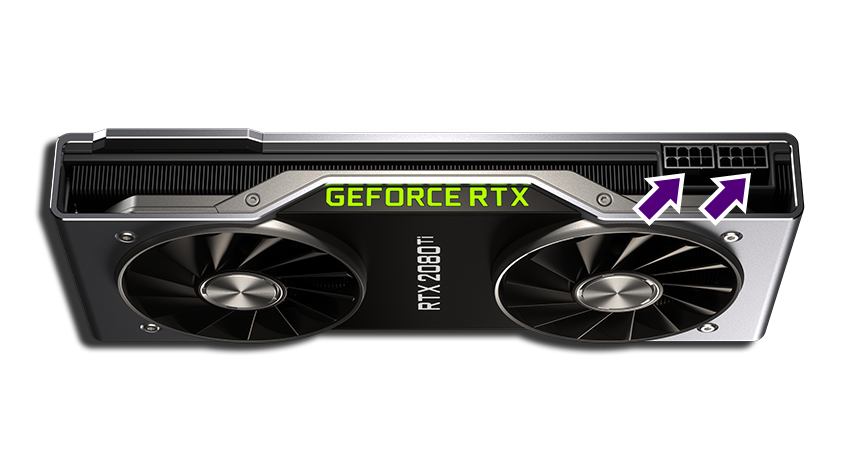

그래픽 카드에도 아래 사진과 같이 유사한 커넥터가 있으며, 추가로 분리해야 할 케이블이 있을 수 있습니다. 마찬가지로 집게(악어 클립)를 눌러 케이블을 분리해야 합니다.

점퍼 만들기

파워 서플라이가 시스템에서 분리된 상태에서, 이제 이 테스트에 필요한 점퍼를 만들 수 있습니다.  일부 파워 서플라이에는 기본적으로 점퍼가 포함되어 있을 수 있지만, 점퍼를 분실했거나 없는 경우에는 위에서 언급한 페이퍼클립이나 단단한 와이어를 사용해 쉽게 만들 수 있습니다.

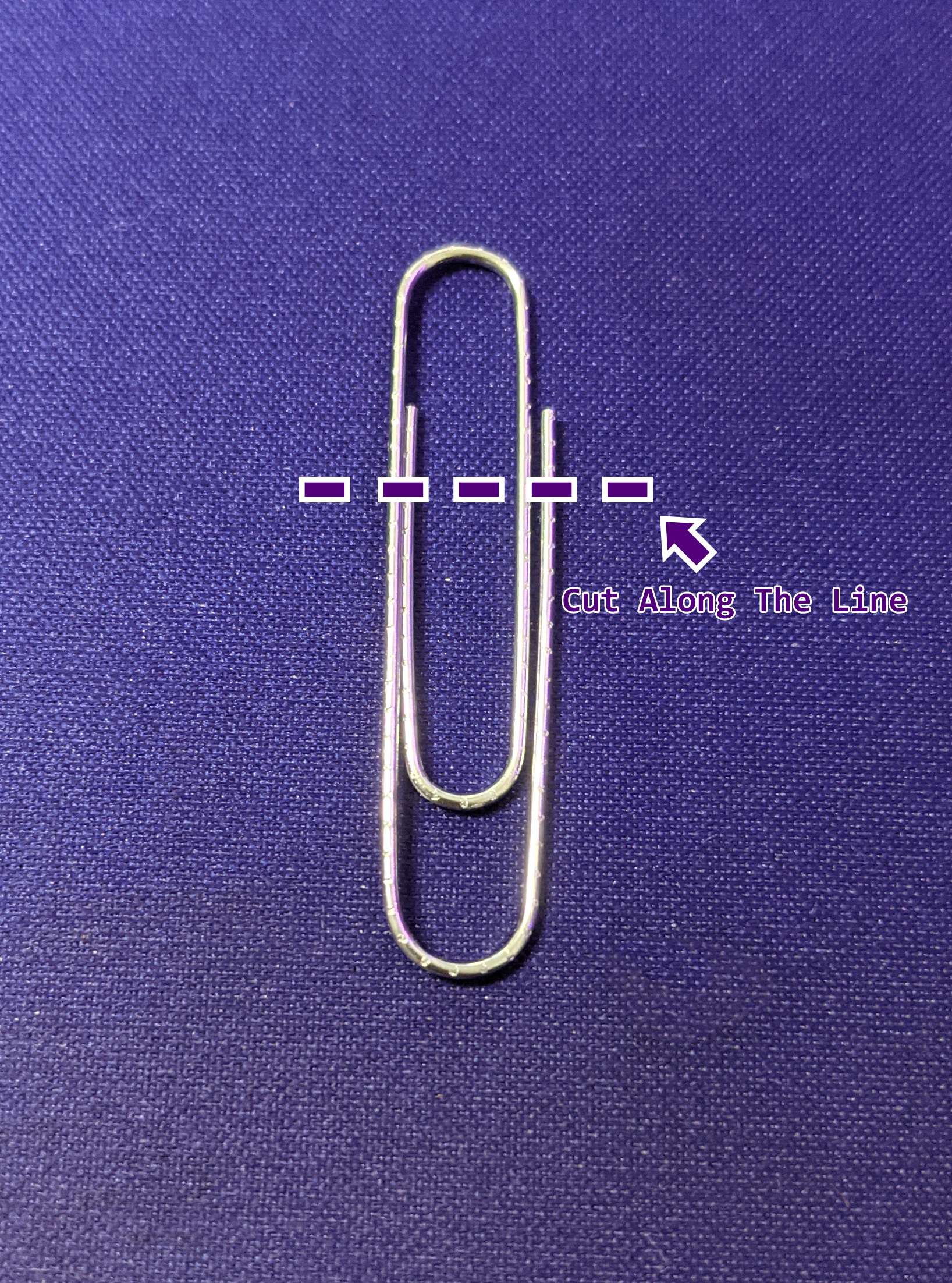

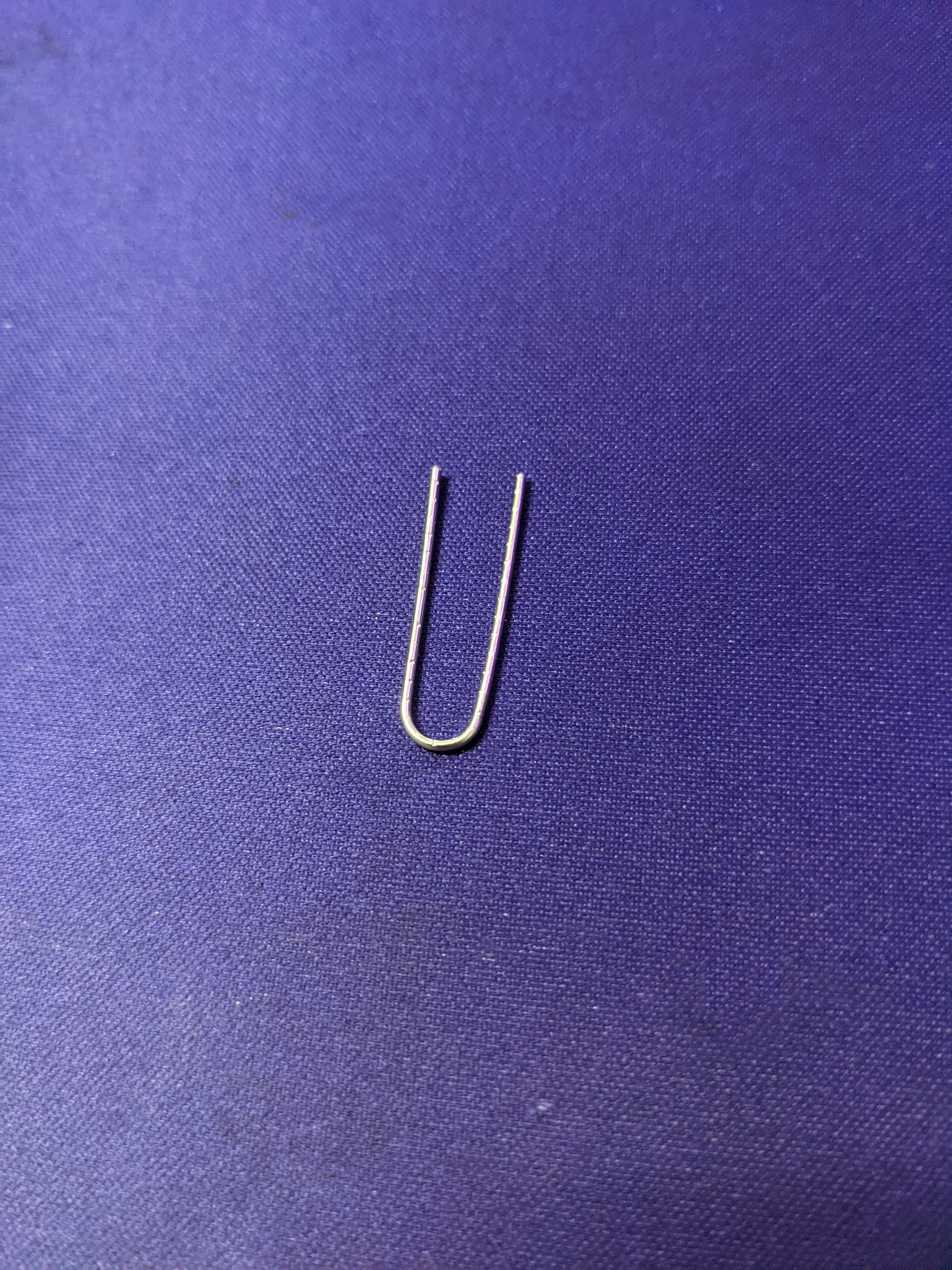

페이퍼클립을 사용해 점퍼를 만들려면, 날카로운 가위, 와이어 커터, 또는 니퍼를 사용해 페이퍼클립의 안쪽 부분을 잘라내십시오.  그러면 아래와 같이 U자형 점퍼가 만들어집니다.

페이퍼클립에 고무 코팅이 있을 경우, 계속 진행하기 전에 고무 코팅을 벗겨 주십시오.

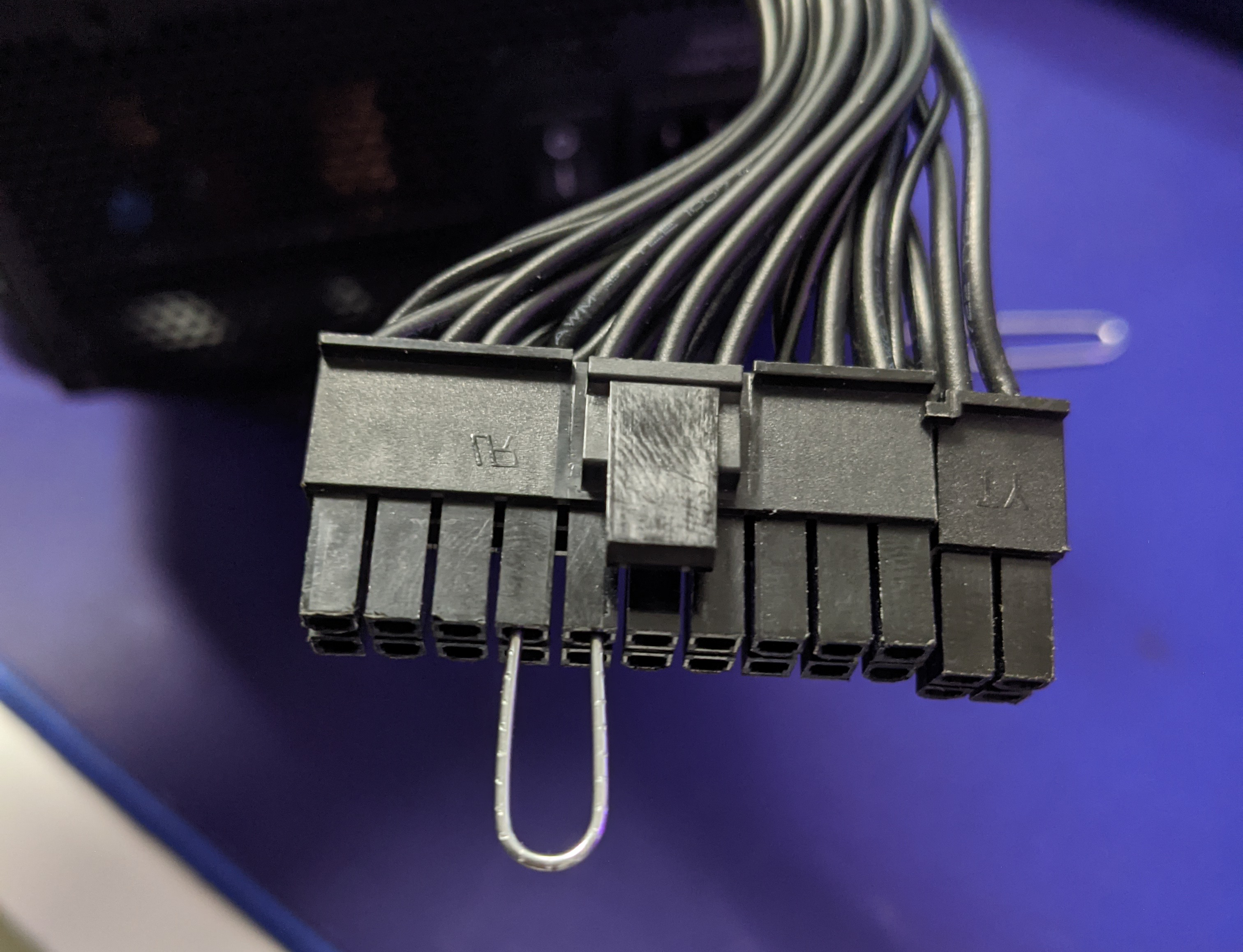

점퍼를 준비한 후, 커넥터의 고정 클립이 위를 향하도록 방향을 맞추고 점퍼를 4번째와 5번째 핀에 아래와 같이 꽂으십시오.

점퍼를 꽂은 상태에서 파워 서플라이 케이블을 다시 파워 서플라이에 연결하고, 파워 서플라이에 Zero RPM 모드가 있다면 이를 비활성화해야 합니다.  이 기능은 여러 이름 중 하나로 불릴 수 있으며, 전원 스위치 옆의 스위치로 제어됩니다.

• Quiet Mode
• Eco Mode
• Zero RPM Mode

Zero RPM 모드 비활성화 방법은 파워 서플라이 사용 설명서를 참고하시기 바랍니다.

전원이 연결되고 Zero RPM 모드가 비활성화된 상태에서, 파워 서플라이 스위치를 I  위치로 전환하십시오.  이때 파워 서플라이 팬이 도는 소리가 들릴 수 있지만, 시스템에서 실제로 팬이 도는지 육안으로 확인하는 것이 가장 좋습니다.  파워 서플라이가 케이스에 장착되어 있다면, 파워 서플라이 유닛과 팬을 명확히 보기 위해 에어 필터를 분리해야 할 수 있습니다.

파워 서플라이 팬이 회전한다면, 이는 파워 서플라이가 전원을 받고 있으며 전원 신호도 받고 있다는 강력한 신호이므로, 파워 서플라이 자체의 문제 가능성을 배제할 수 있습니다.

파워 서플라이 팬이 회전하지 않는다면, 이는 파워 서플라이가 전원을 받지 못하거나 전원 신호를 받을 수 없다는 것을 의미합니다.

테스트가 완료되면 파워 서플라이를 끄고 전원 케이블을 분리한 다음, 고객 지원 상담원에게 결과를 전달하여 추가 지원을 받으시기 바랍니다.
