이 가이드를 진행하기 위해 다음이 필요합니다:

• 필립스 #1 드라이버
• 교체용 H210 상단 I/O 모듈 (USB 모듈이라고도 함)
• (권장) 자석 부품 트레이 또는 정리함

케이스 준비하기

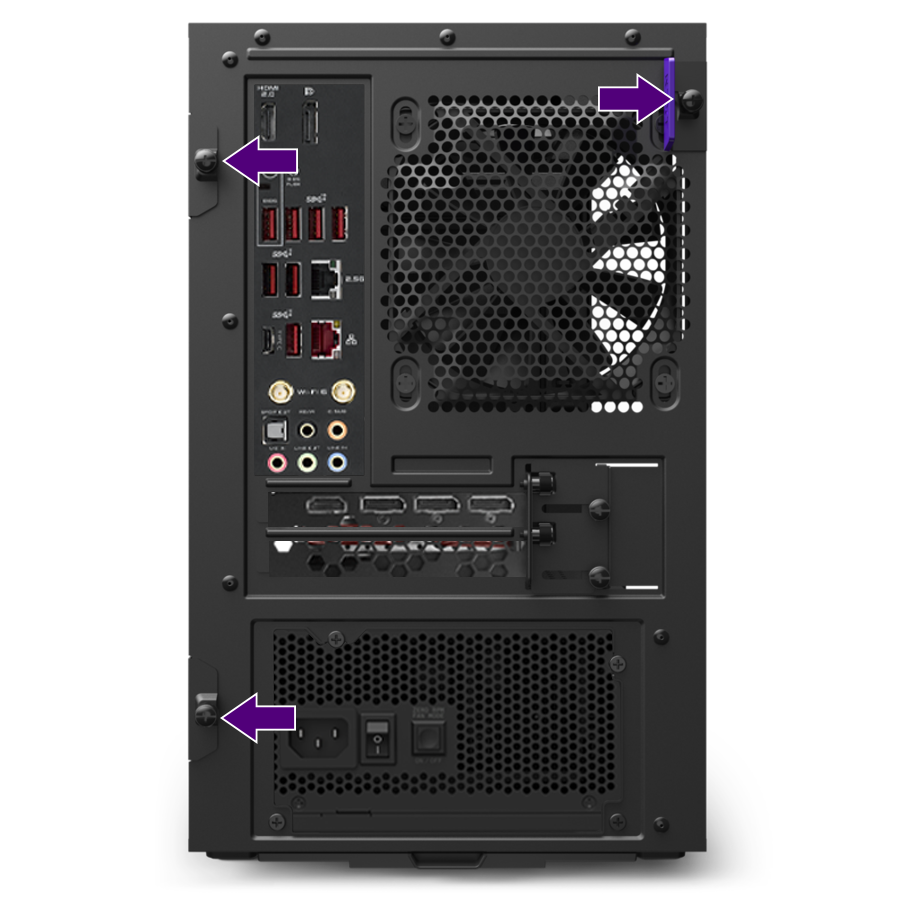

상단 I/O 모듈을 교체하려면, 먼저 아래와 같이 케이스 뒤쪽의 나사를 풀어 강화유리 측면 패널과 금속 측면 패널을 제거합니다. 이 나사들은 캡티브 나사로 패널에 고정되어 있으므로 나사를 완전히 제거하려 하지 마십시오.

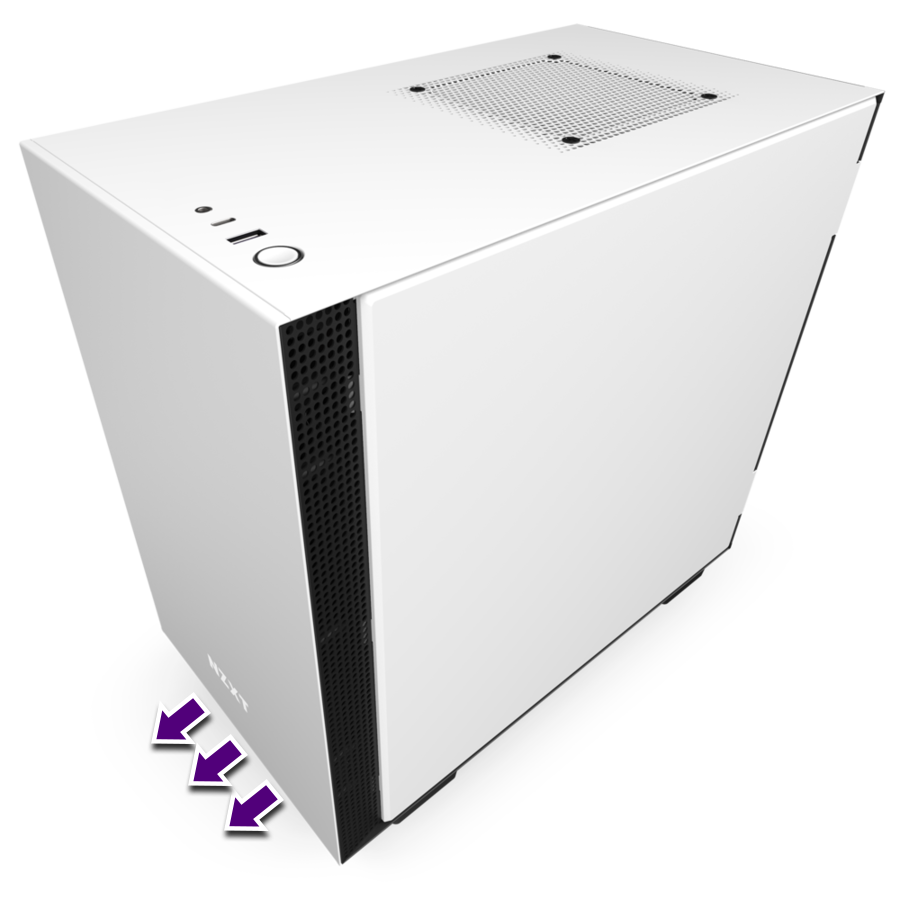

나사를 풀었다면 패널을 제거하여 옆에 둡니다. 금속 전면 패널을 제거하려면 패널 하단 가장자리 아래쪽을 잡고 단단히 바깥쪽으로 당기십시오. 이 패널은 마찰식으로 고정되어 있어 어느 정도 힘을 주면 분리됩니다.

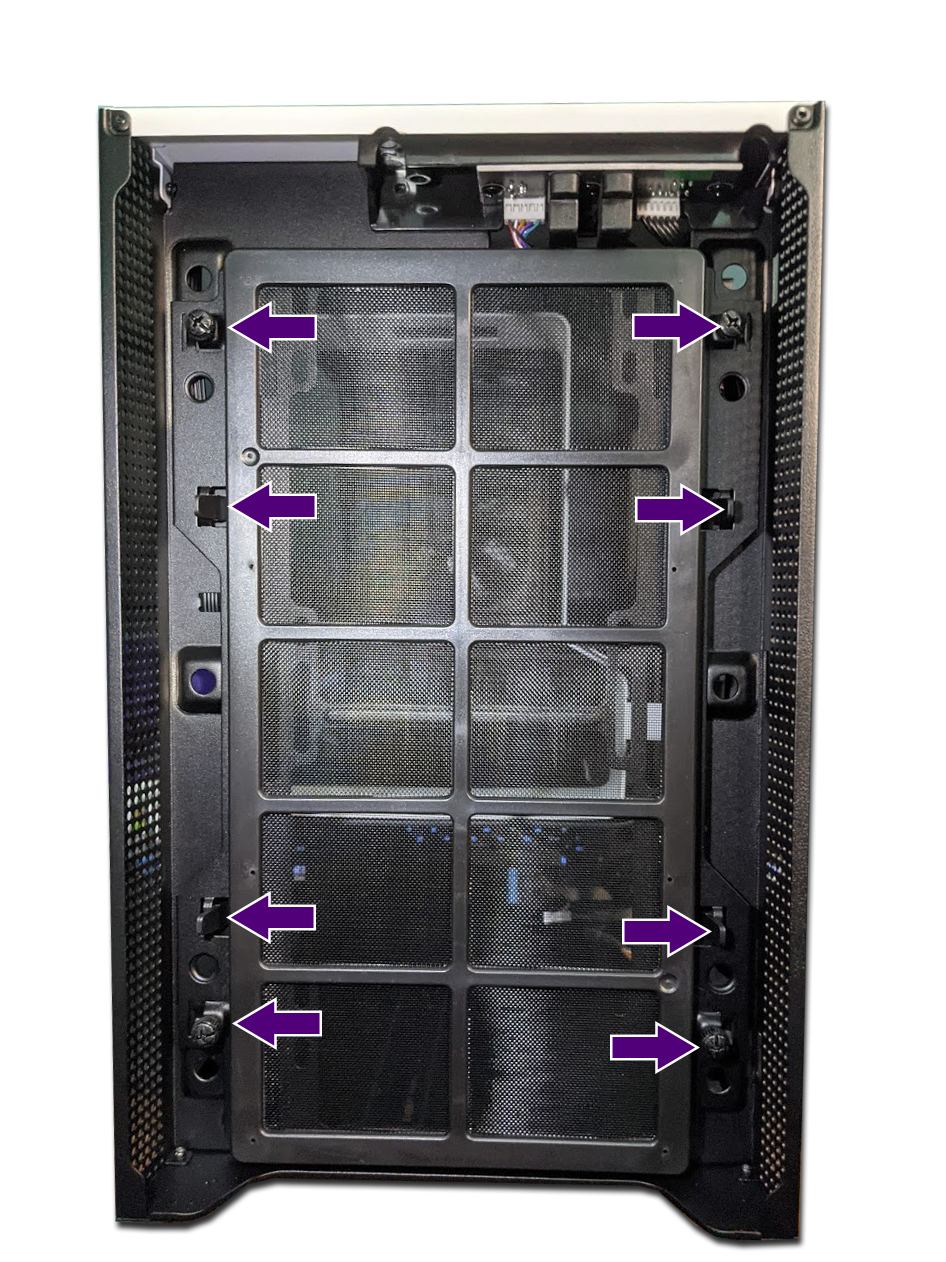

금속 전면 패널을 제거한 후에는 모듈에 완전히 접근하기 위해 전면 공기 필터와 전면 라디에이터 브래킷을 제거해야 합니다. 전면 공기 필터는 플라스틱 클립으로 고정되어 있고, 브래킷은 캡티브 엄지 나사로 고정되어 있습니다.

• 전면 장착 라디에이터를 사용하는 경우, 연결 튜브 손상을 방지하기 위해 브래킷을 제거하기 전에 라디에이터를 브래킷에서 분리하는 것을 권장합니다.
• 전면 장착 팬을 사용하는 경우, 팬을 제거하지 않고도 브래킷을 안전하게 제거할 수 있습니다.

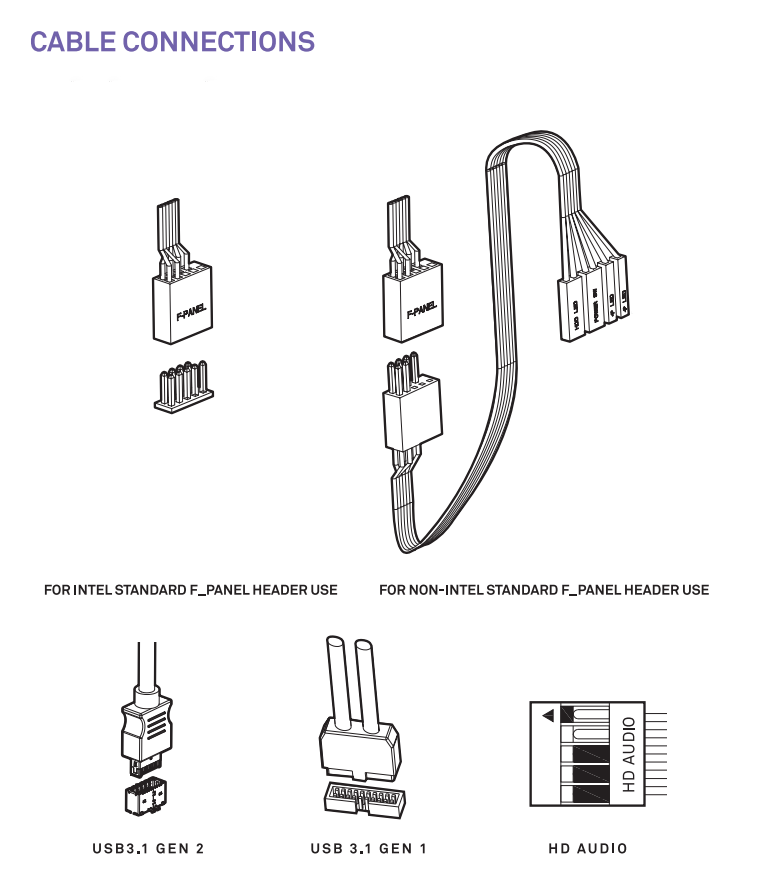

전면 공기 필터와 전면 라디에이터 브래킷을 제거하면 전면 I/O 모듈에 완전히 접근할 수 있습니다. 이 단계에서는 모듈을 케이스에서 제거하기 전에 전면 I/O 모듈의 연결을 분리하는 것이 권장됩니다. 모든 H210 시리즈 케이스는 다음 연결을 사용합니다:

• F_PANEL
• HD_AUDIO
• USB 3.1 Gen 1 내부 (19핀 헤더)
• USB 3.1 Gen 2 내부 (리버서블 타입-E)

전면 패널 USB 모듈 제거하기

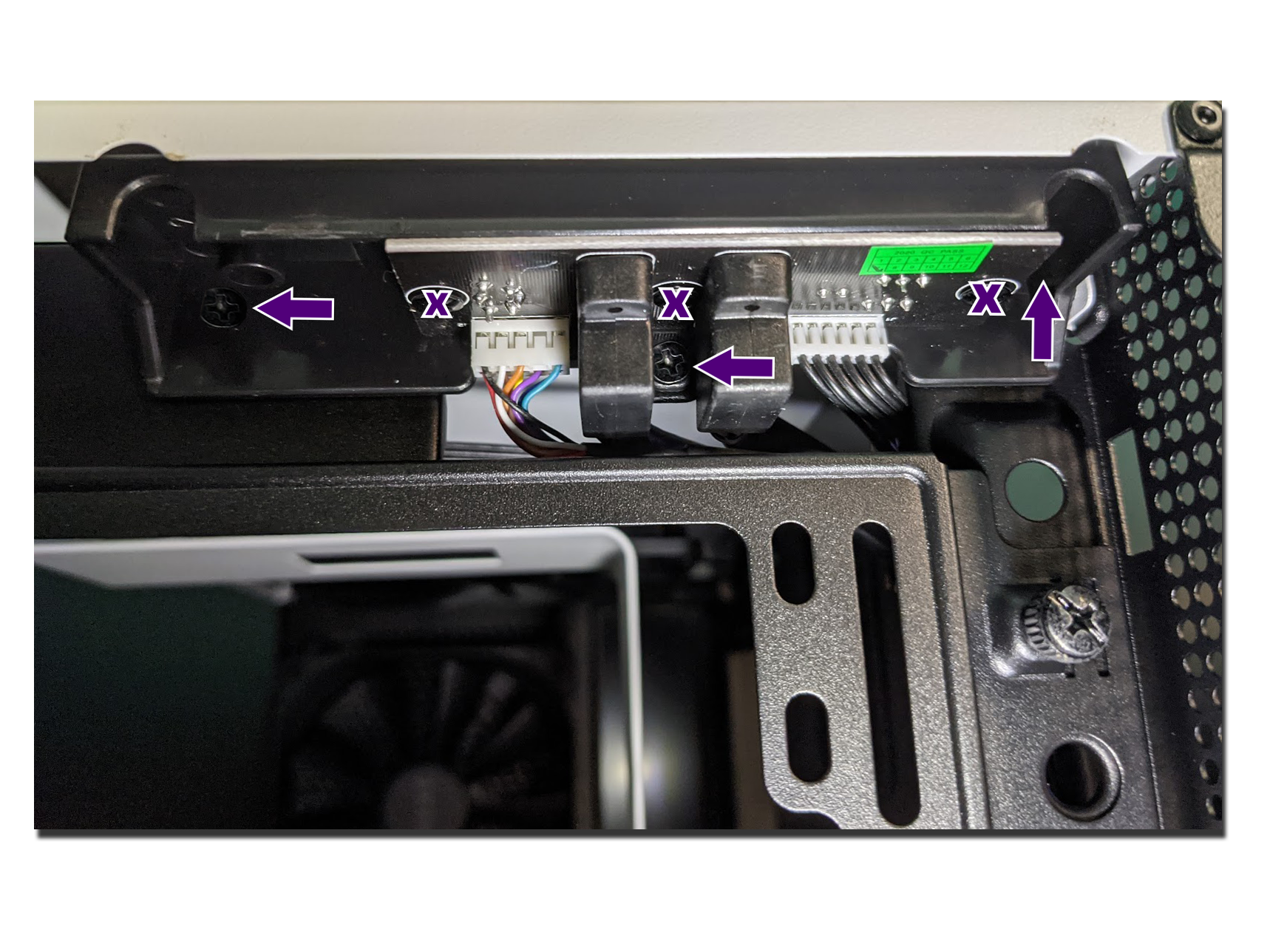

전면 패널 I/O 모듈은 아래 그림과 같이 케이스의 오른쪽 상단 모서리에 위치합니다. 모듈을 제거하려면 아래 화살표로 표시된 세 개의 나사를 제거하십시오. X 표시가 된 세 개의 나사는 제거하지 마십시오.

교체용 모듈을 설치하려면 위의 지침을 역순으로 따라 진행하십시오.
