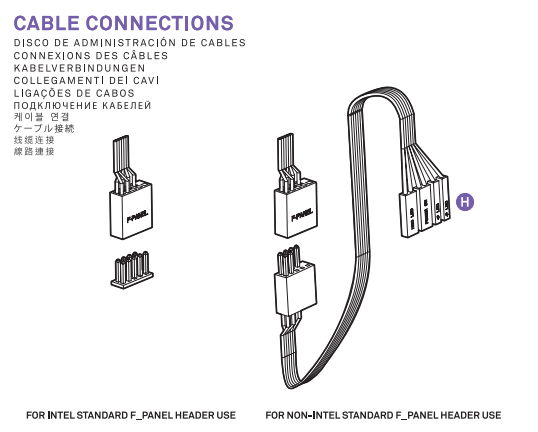

Hシリーズ・ブレイクアウト・ケーブルとは？
お使いのケースのモデルや購入時期によっては、Hシリーズブレイクアウトケーブルが付属している場合がある。 このケーブルは、NZXT Hシリーズケースのフロントパネルコネクタを、マザーボードにある非標準のF_PANEL接続用の一連の個別接続に適応させる。 2017年以降に製造されたほとんどのマザーボードとそれ以前に発売されたいくつかのマザーボードでは、標準F_PANELコネクターを受け入れるようにボードが設計されている可能性があるため、このブレークアウトケーブルは必要ない。
これらの特定のケースのマニュアルでは、標準F_PANELコネクターを特に「インテル標準F_PANELヘッダー」と呼んでいる場合があるが、このレイアウトはインテル製マザーボードに限ったことではなく、ほとんどのAMDベースのマザーボードでも見られる。
インテル標準F_PANELヘッダーとは何か？

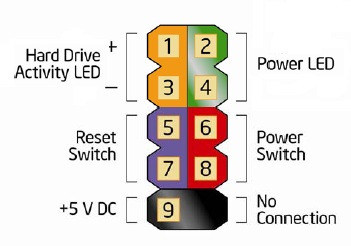

インテル標準F_PANELヘッダーは、2x5ピンブロックの4ピン列と5ピン列に分かれたピン配列である。 マザーボードによっては、この配置は、追加の電源LED、デバッグスピーカー、シャーシ侵入スイッチなどの接続を含む、より大きな配列の一部として配置されている場合がある。

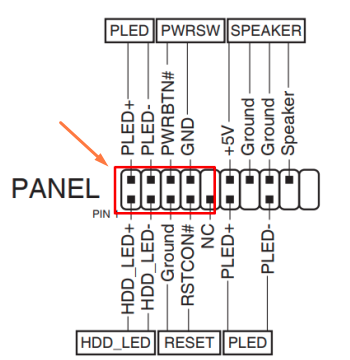

より大きなヘッダーの一部である場合、識別が必要なピンは、電源LEDと電源スイッチが4ピン列に一緒に接続され、HDDアクティビティLEDとリセットスイッチは5ピン列に配置される。

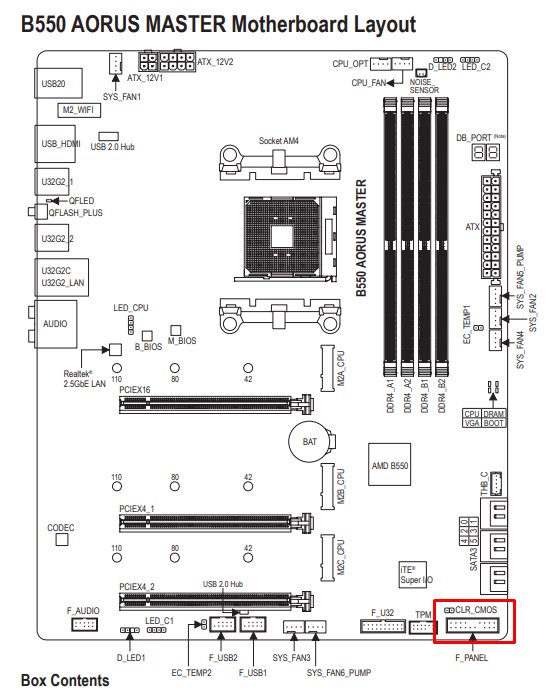

上記のGigabyte B550 Aorus Masterマザーボードの場合、Standard F_PANELヘッダーは、マザーボードの右下にあるF_PANELヘッダーの一部であり、マザーボードに対して4ピンセグメントが最上段となるように、ヘッダーの最も左側に整列する。
Hシリーズ・ブレークアウト・ケーブルは必要か？
最近のマザーボードでは、ほとんどのメーカーがF_PANELレイアウトを採用しているため、この質問に対する答えは「ノー」だ。 古いマザーボードや非標準のアレイを持つマザーボードを使用している場合は、このケーブルが必要になる。

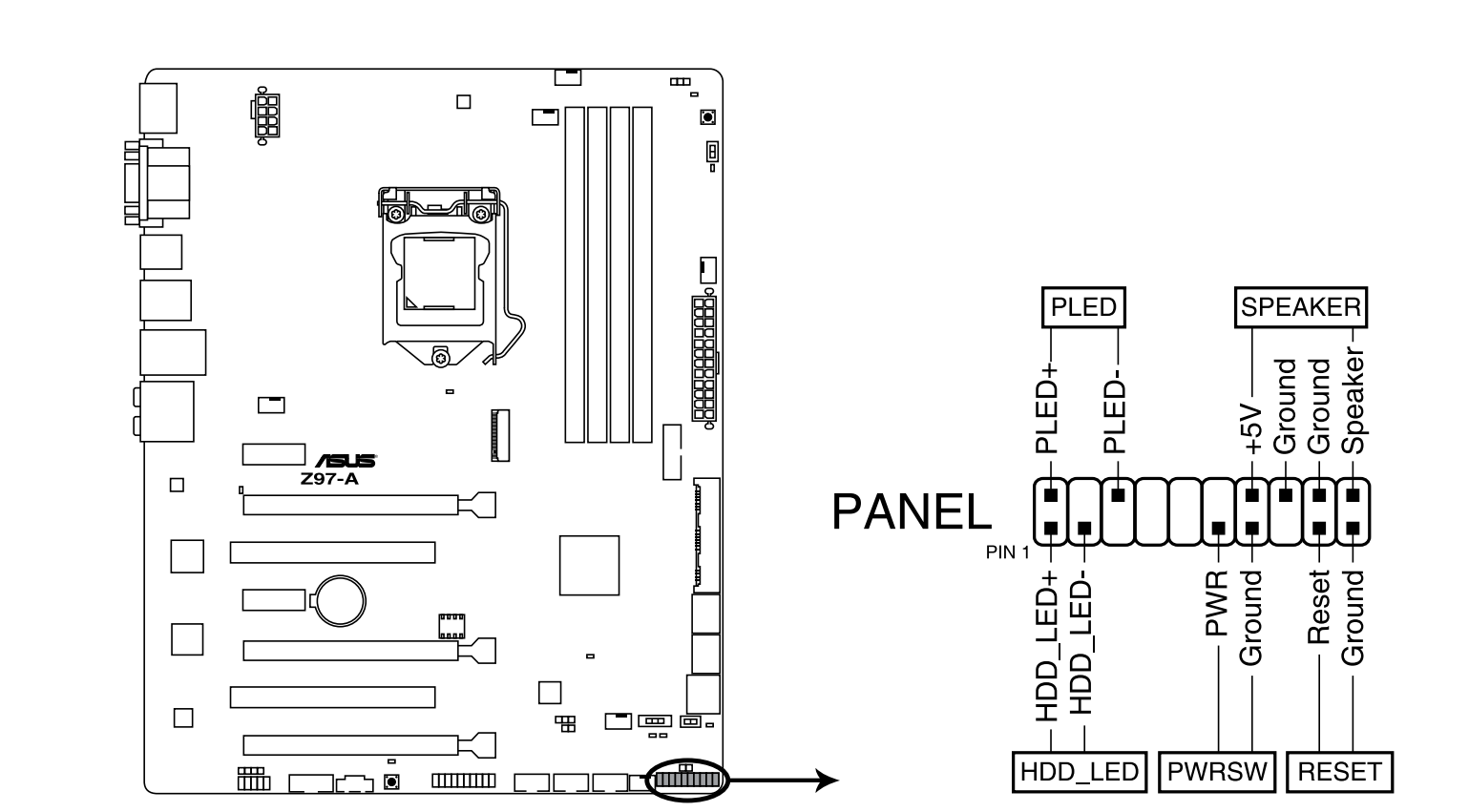

この例では、ASUS Z97-Aマザーボードが非標準のフロントパネル・ヘッダを使用しており、HシリーズケースのF_PANELコネクタと整列しない。 このため、マザーボードに適合させるには、Hシリーズ・ブレークアウト・ケーブルを使用する必要がある。
注意:ほとんどの新しいNZXTケースには、H-seriesブレークアウトケーブルは付属していない。 F_Panelケーブルと互換性のないマザーボードをお持ちの場合は、カスタマーサポート チームまでお問い合わせください。 ご連絡の際は、以下をお知らせいただきたい：
- あなたのNZXTケースモデル
- NZXT製ケースの購入証明書
- マザーボードのモデル
- マザーボード上のフロントパネルヘッダーの写真
ケーブルが必要であることを弊社チームが確認できた場合 、ブレイクアウトケーブルを提供できる可能性がある。
