はじめに ケースを基本から外す
NZXT H7シリーズのツールレスアセンブリのおかげで、ケース全体を裸のシャーシに剥がし、PCのすべてのパーツに簡単にアクセスすることができる。

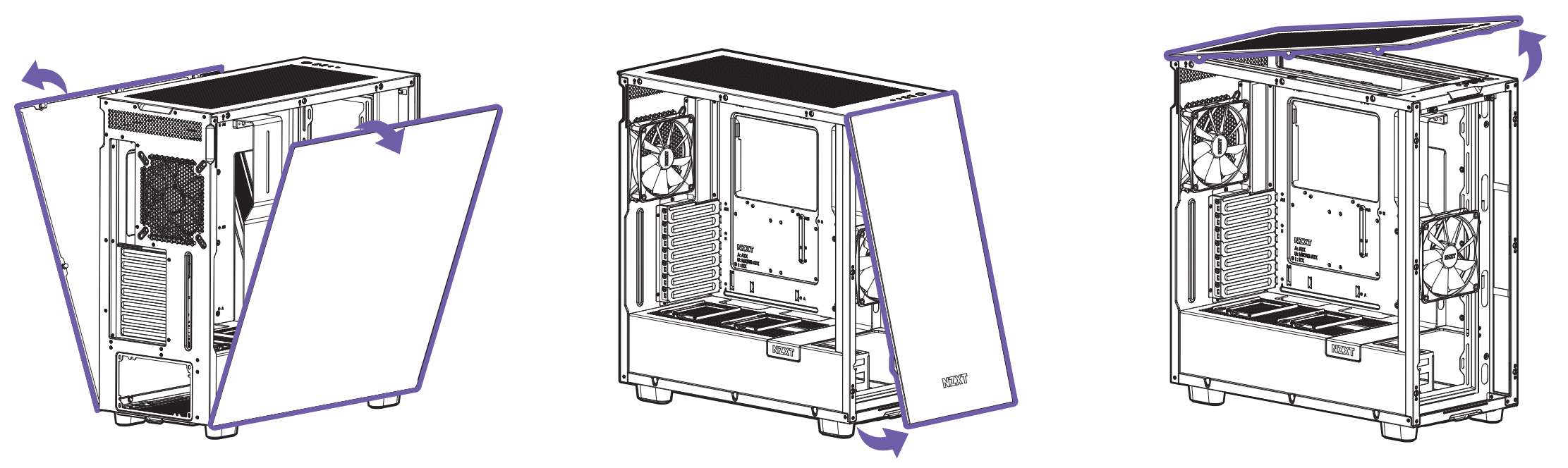

パネルを取り外すには、まずシステム背面にあるグリップを使ってケースのサイドパネルを取り外し、次にケース底面にあるグリップを使って前面を取り外し、最後にケース前面または背面にあるグリップを使って上面を取り外す。 これらのパネルはすべてボールジョイントで固定されるため、余分な工具は必要ない。

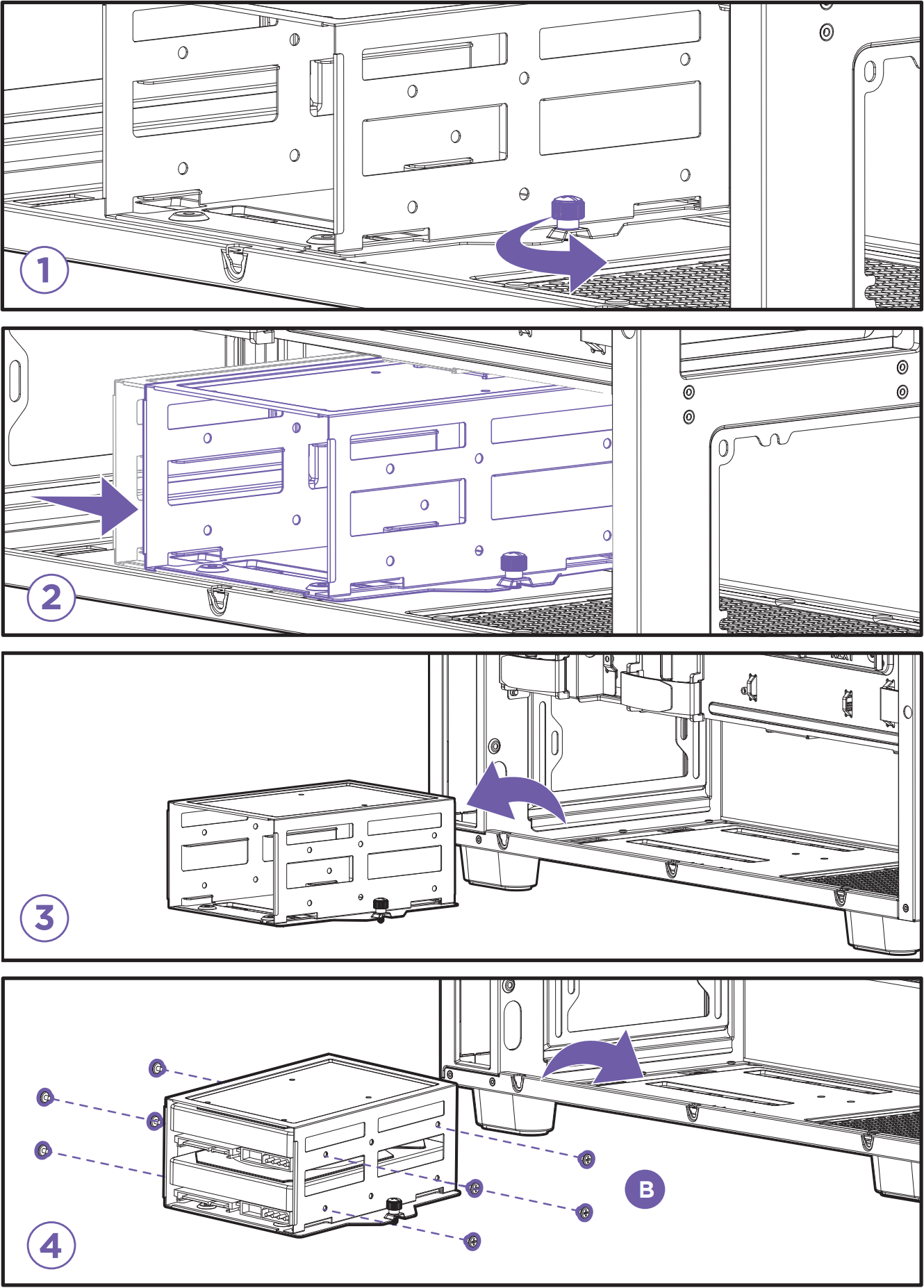

ハードドライブケージもケース底面から取り外しておくこと。ケース底面で電源ケーブルを取り出したり、ドライブを簡単に取り付けたりする際のアクセスが良くなるだけでなく、ケースに同梱されているアクセサリーボックスもここに詰めることになる。

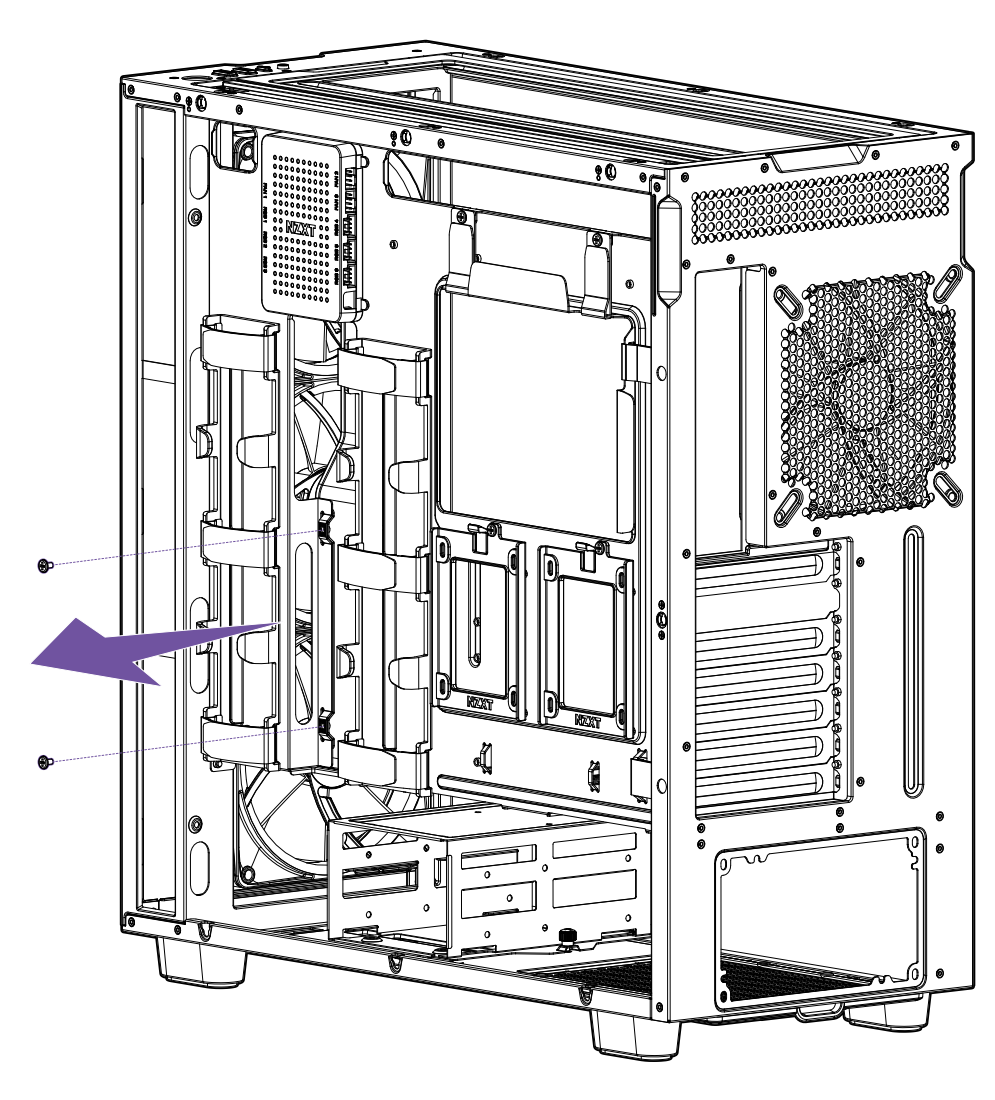

また、ブラケット上部にある2本のネジを外せば、フロントファンブラケットを簡単に取り外すことができる。 エリートバージョンのケースを使用している場合は、フロントブラケットを取り外す前に、配線を整理するための小さなカバープレートを取り外す必要があるかもしれない。 これにより、ファンの取り付けが容易になるだけでなく、長さ360mmまでの前面取り付けラジエーターの取り付けにも役立つ。

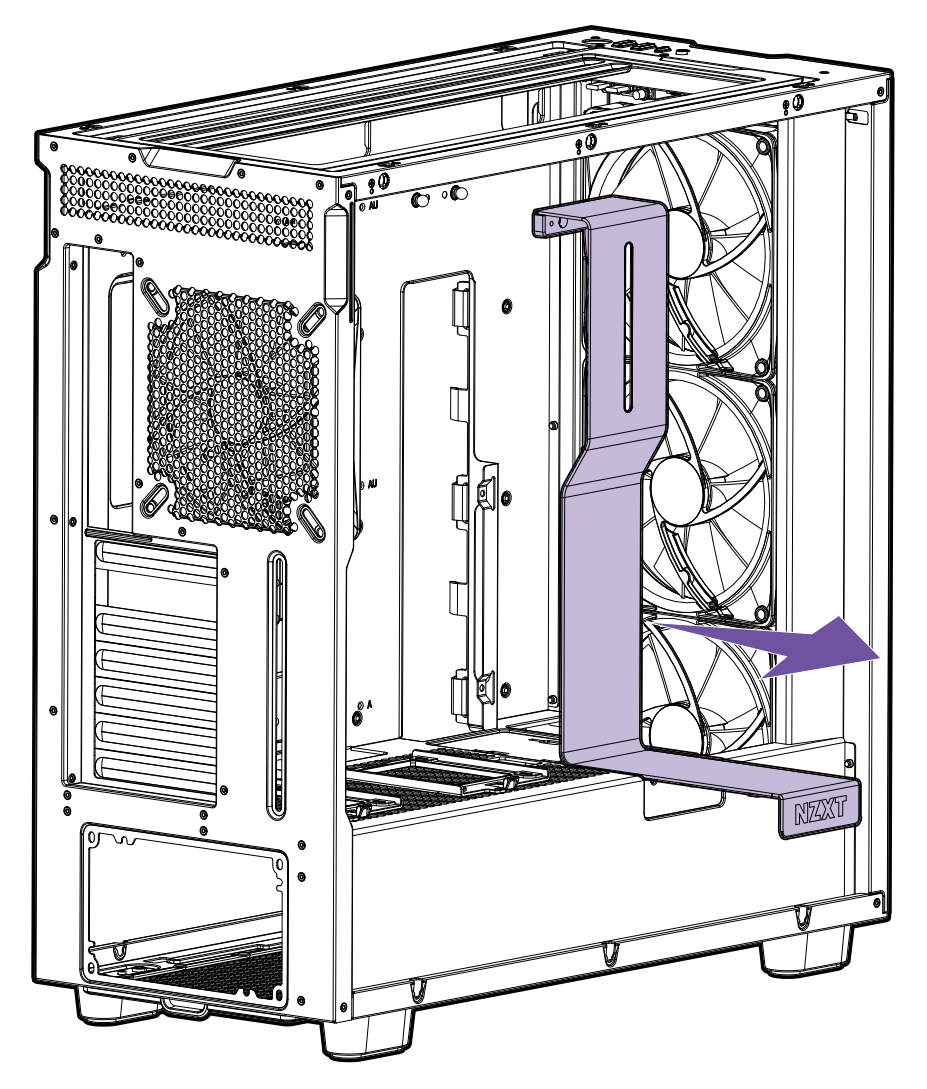

最後に、付属のケーブルバーは、バー本体の後ろにある2本の固定ネジを外すことで簡単に取り外すことができる。しっかりと引っ張れば、上部のボールジョイントからロックが外れ、ケーブルの取り回しがしやすくなる。
ケーブルマネジメントガイドを活用する

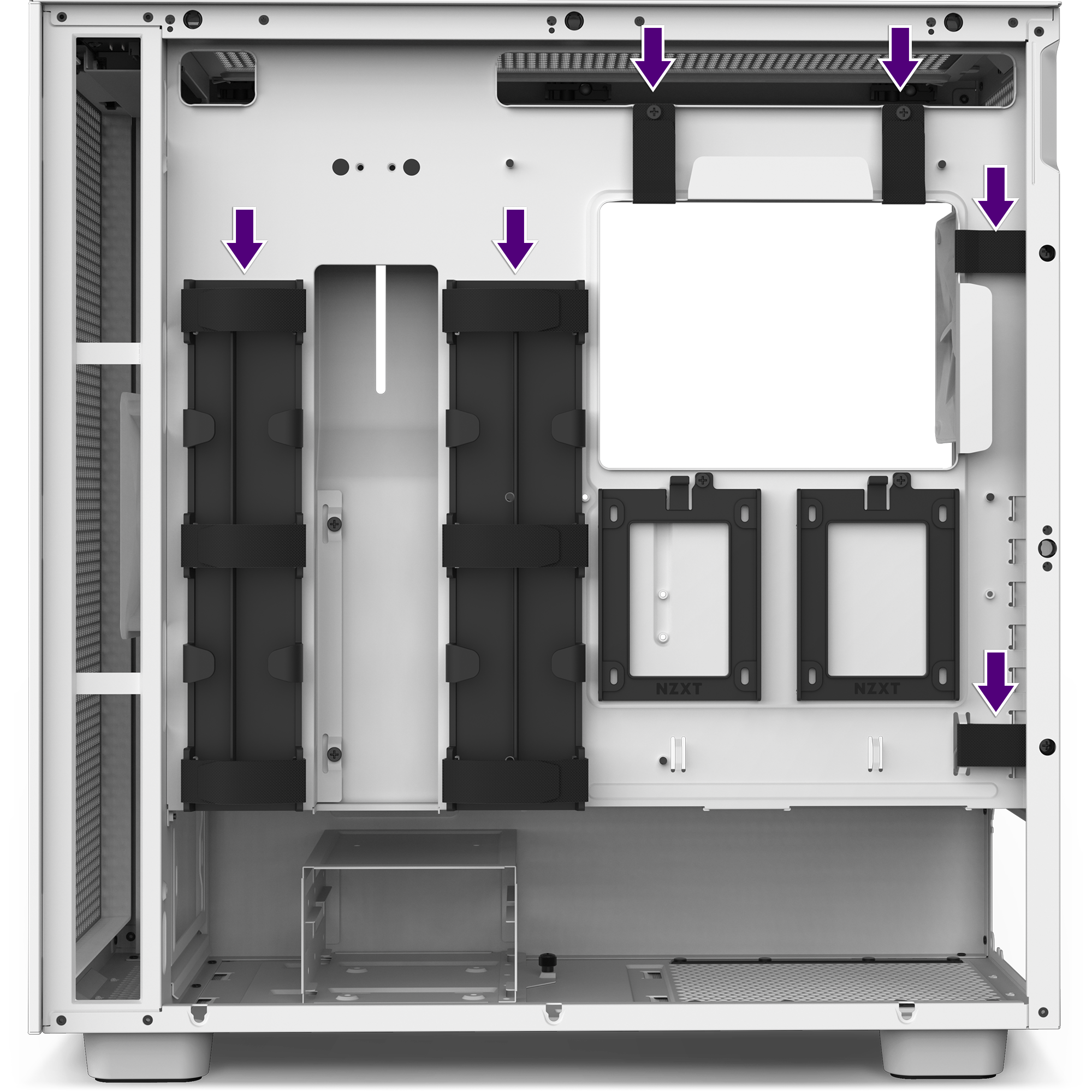

ケーブルの取り回しについて言えば、H7シリーズケースにはすべてケーブルマネジメントガイドが内蔵されており、構築中のすべてのケーブルの管理に役立つ。 これらのガイドには、ベルクロストラップが多数付属しており、ケーブルの固定に役立つ。また、ケーブルの乱雑さを軽減するため、ジップタイを使用したい場合は、ガイドにベルクロストラップを追加することもできる。
私たちはあなたのためにいくつかの仕事をした

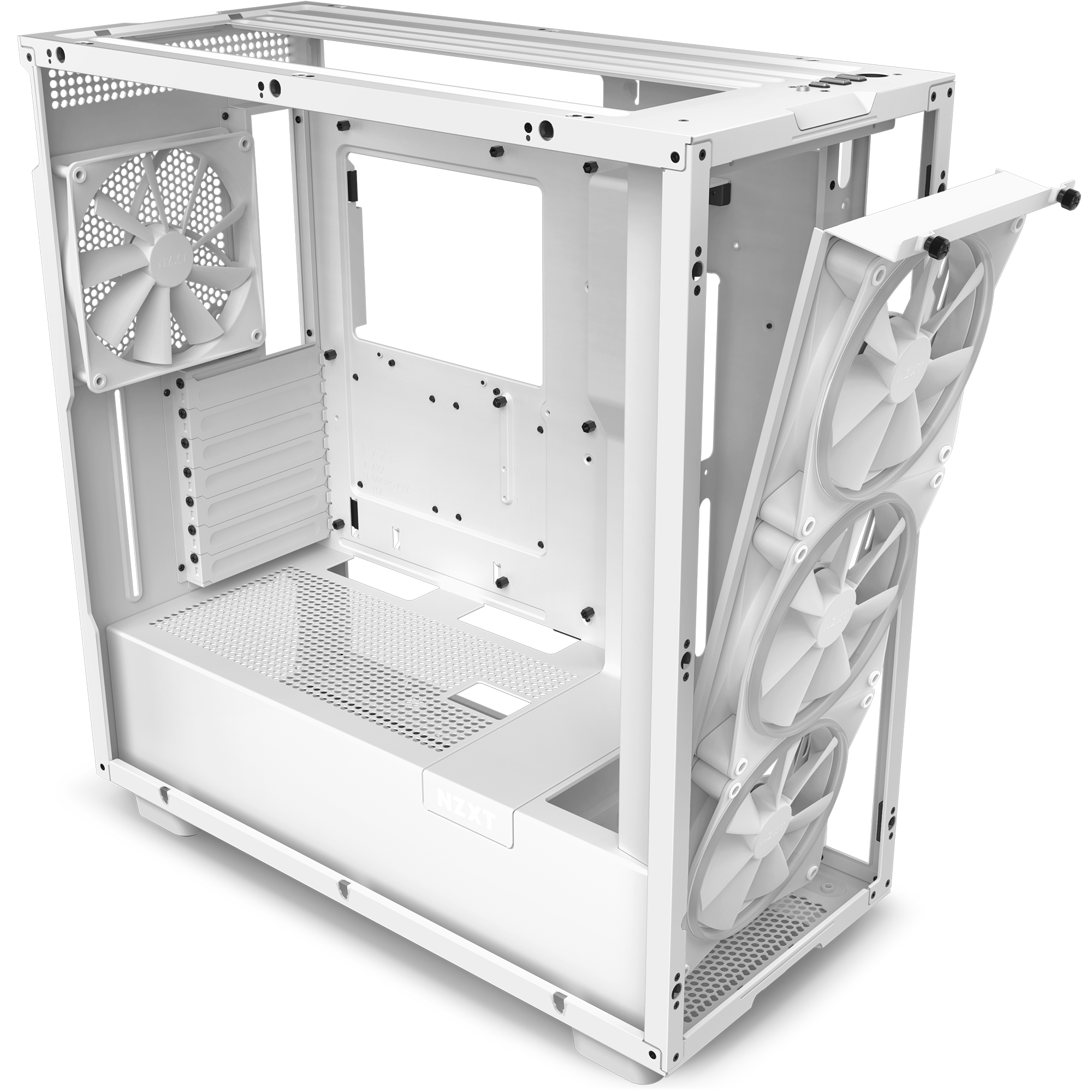

H7 Elite*またはH7 Flow RGBバージョンのケースをお持ちの場合、箱から出してすぐに使えるように、フロントファンとケーブルの取り回しがあらかじめ取り付けられている。 初めてのビルダーや、時間と労力を節約したいベテランのビルダーにとって、これらのプレインストールファンは、ビルドの素晴らしいスタートとなる。
*上の写真のH7エリートは、2022年春に発売された-01モデルである。 H7 Eliteの新バージョンには、NZXT F140 RGBコアファンが搭載される。 詳しくは、以下のリンクを参照されたい:
NZXT サポート - なぜ私のH7 Eliteケースは違うのか?
ファンやラジエーターはどこに取り付けるべきか?

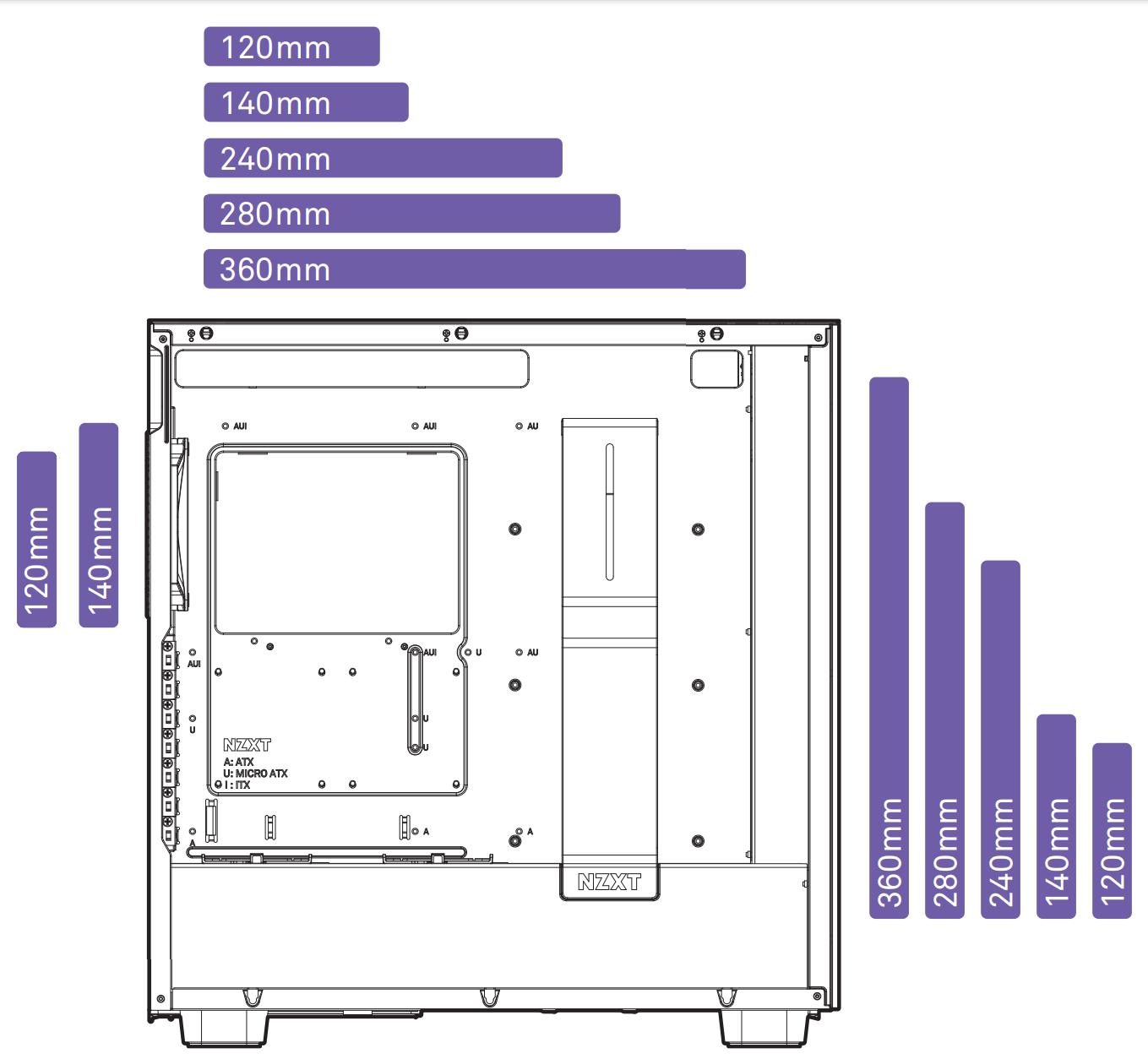

サイズが大きいため、H7シリーズのケースには、ケース内にラジエーターを取り付けるための多くのオプションが用意されている。 NZXT Kraken SeriesAIO リキッドクーラーのようなシング ルラジエターを使用する場合、NZXT Kraken 120 のような小型クーラーの場合はケースの後部に、NZXT Kraken 280やNZXT Kraken Elite 360のような大型ラジエターの場合はケースの上部にラジエターを取り付けることを推奨する。

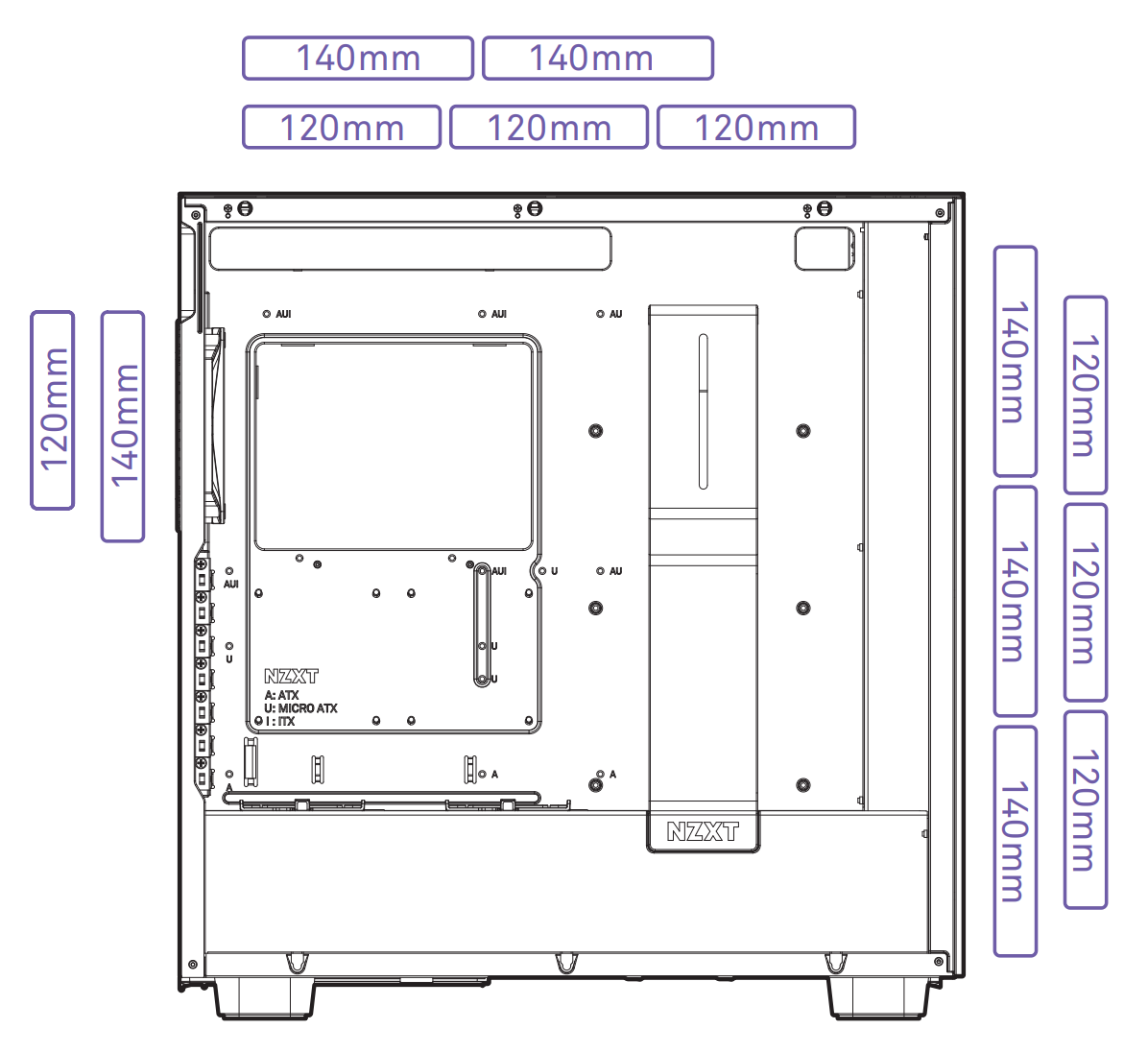

ファンに関しては、やはりH7のサイズが、ビルドにファンを選択する際の柔軟性を高めている。 ケース前面には、NZXT F-Series のような120mmまたは140mmファンを3台までサポートでき、上部には120mmファンを3台または140mmファンを2台までサポートできる。 最後に、ケース後部は120mmまたは140mmファンを1基搭載できる。 また、NZXTブランドのファンに限定されるわけではないので、自分の構築しようとしている外観に最も合うファンを自由に選ぶことができる。
向きについては、最適なエアフローを得るために、前面が吸気口として機能し、上部と背面が排気口 として機能するようにファンを取り付けることを推奨する。 特定のファンの向きに関する詳細は、ファンのユーザーマニュアルを参照のこと。
どんなマザーボードが使えるのか?

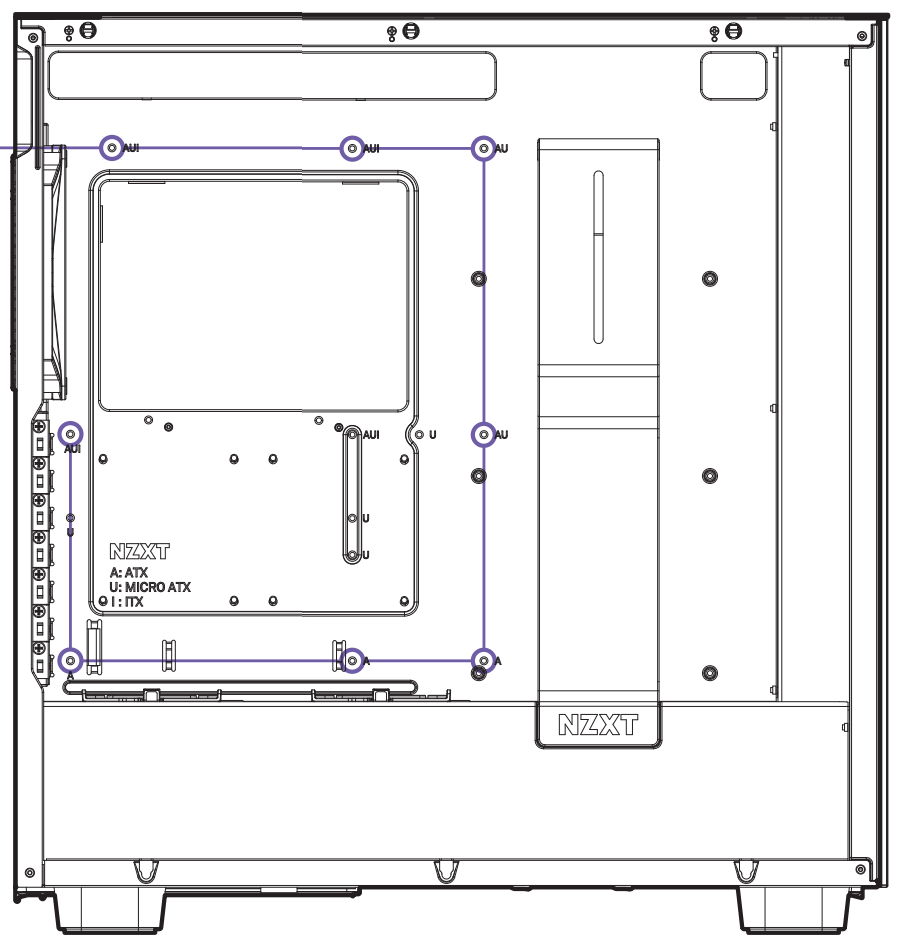

箱から出して、H7 シリーズは、ATXおよびITXマザーボードNZXT N シリーズマザーボード のようなほとんどのマザーボード用に設定済みで、すぐに使用することができるが、mATX(Micro ATX)マザーボードにも対応しており、Aとマークされた取り付け穴からU とマークされた穴にスタンドオフの下側の列を切り替えるだけである。
ケースは多くのE-ATXマザーボードを装着できるが、ケーブルバーを取り外す必要があり、見た目がすっきりしない可能性がある。 このため、E-ATXマザーボードを使用したH7シリーズの構築は、公式にはサポートしていない。
このガイドでカバーされていない質問がある場合、またはさらなるサポートが必要な場合は? カスタマーサポート チームまでお気軽にご連絡ください。フレンドリーなサポート・エージェントがお客様をサポートいたします。
