このガイドでは、Aer RGB 2ファンをNZXT RGBコントローラに接続する方法について説明する。 このガイドでは、コントローラへの接続の基本をカバーするだけでなく、複数のファンを1つのRGBチャンネルに接続したり、デイジーチェーン.
このガイドでは、NZXT Aer RGB 2ファンおよびAer RGB 2マルチパックに含まれるNZXT RGB&ファンコントローラ(V1)を使用するが、同じ手順はNZXTの第2世代以降のRGBコントローラにも適用できる:
-
NZXT RGB & ファンコントローラー (V2)
- また、H9 Elite と H7 Elite (2022)にも付属している。
- NZXTスマートデバイスV2は、一部のEliteおよびiシリーズケースに付属している。
- NZXT RGBコントローラーは、一部のNZXT製品に付属している。
- NZXT Kraken Zシリーズ・クーラー
- NZXT Kraken X3シリーズクーラー
- NZXT N5およびN7シリーズマザーボード
RGB制限(デバイスごと、チャンネルごと)
続行する前に、すべてのNZXT RGB RGBコントローラーには、超過できない合計上限があることに留意してほしい。
- 各チャンネル40個のLED
- 120個のLEDを搭載
例えば、6つのRGBチャンネルを含むNZXT RGB & ファンコントローラー(V2)を使用している場合、デバイス全体で最大120個のLEDしか使用できない。 つまり、1チャンネルあたりのLED数を最大(40個)にした場合、使用できるのは3チャンネルだけということになる。
PCで複数のNZXT RGBコントローラーを使用できるか?
これらの制限を回避するには、USB 2.0ヘッダーが利用可能であれば、NZXT RGBコントローラーをシステムに追加することができる。 追加のUSB 2.0ヘッダーが必要な場合は、NZXT Internal USB Hub のようなパワードUSB Internal Hubを使用することができる。
次のことに留意してほしい:
ファンをRGBコントローラーに接続する
すべてのAer RGB 2ファンには、ファンを動作させるために接続する必要がある2本のケーブルが同梱されている:
- 内蔵12Vファンケーブル
- 取り外し可能なNZXT RGBケーブル
ファンを動作させるには、これら両方のケーブルを接続する必要があるが、このガイドではRGB側に焦点を当てる。 NZXT Aer RGB 2ファンを1台購入した場合でも、この例のようなマルチパックを購入した場合でも、4種類のNZXT RGBケーブルがあり、その端にはすべてIn、Outのフラグが記されている。
- NZXT RGBファン接続ケーブル
- NZXTファン-ファンケーブル
- NZXTファン-アクセサリーケーブル
- NZXTアクセサリー-ファンケーブル
まず、ファン接続ケーブル をAer RGB 2ファンに接続する。 キットに含まれる他のケーブルと比較すると、ファン接続ケーブルの場合、Outの端が大きくなることがわかる。
大きい方のケーブルOut端はコントローラーからファンに接続し、小さい方のOut端は1つのファンを別のNZXT RGBデバイスに接続する。
ファン接続ケーブル のOut端を取り、コントローラの空いているRGBまたはLEDポートに接続する。 この例では、以下のようにLED 1に接続する。
ここから、In、Aer RGB 2ファンのInというポートに接続する。 ここからPCを起動し、正しく接続されていれば、Aer RGB 2ファンはデフォルトのホワイトカラー、または特定のコントローラーではレインボースペクトラムで点灯するはずだ。
Aer RGB 2ファンを追加接続(デイジーチェーン接続)するには?
追加のAer RGB 2ファンの接続はかなり簡単で、追加のファンとファンキットに同梱されているNZXT Fan-to-Fan Cable。 これらのケーブルには2種類のサイズがある:
- 500mmのロングバージョン
- 200mmのショートバージョン
購入された製品によって異なるので、マニュアルを確認し、含まれているタイプを確認してほしい。 この例では、以下のように200mmの短いタイプを使用する。

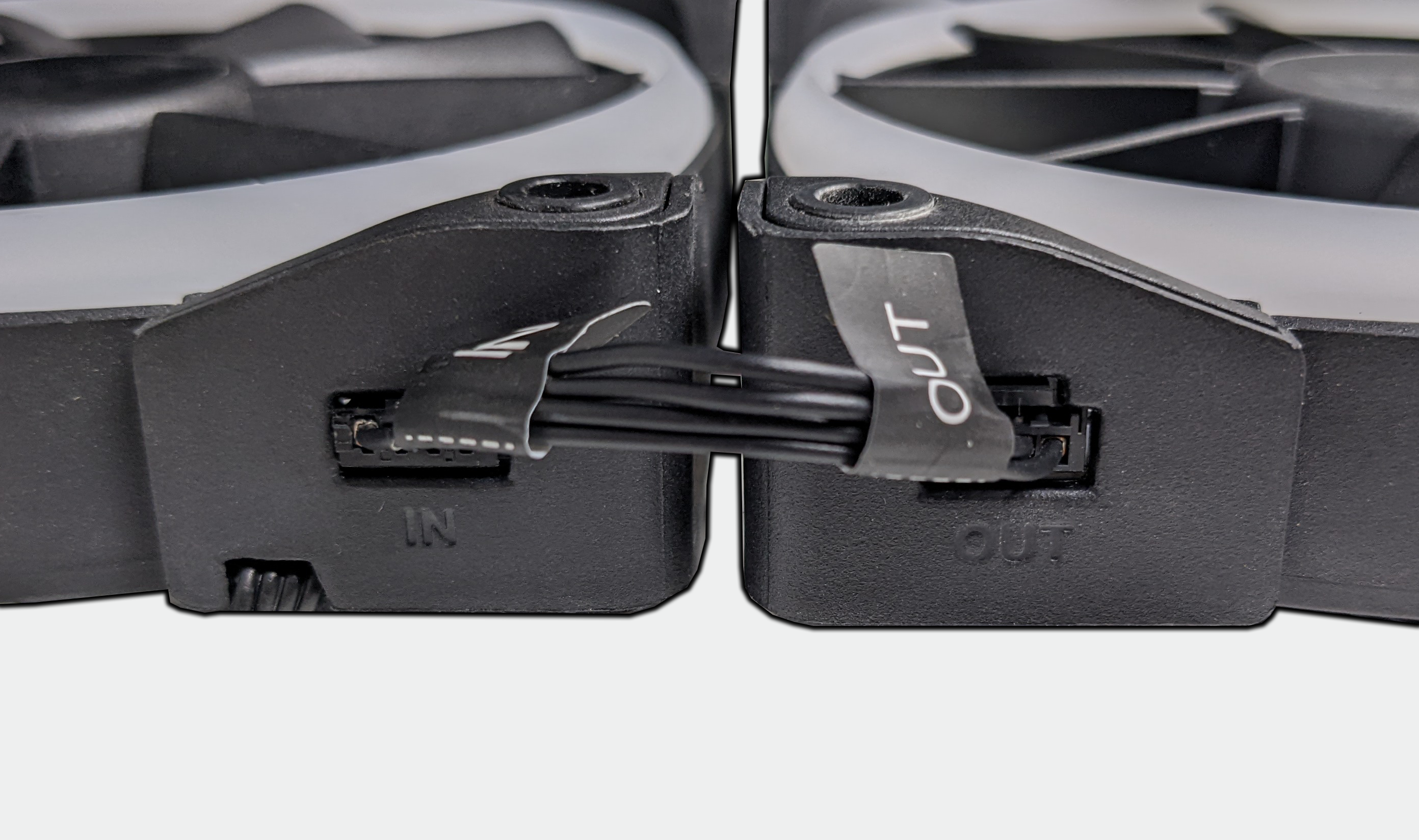

すべてのAer RGB 2ファンには、In、Out 、ケーブルのフラグと同じようにラベルが貼られた2つのポートがある。 2台のファンを接続する場合は、ケーブルをそれぞれのケーブルの適切な端に合わせ、所定の位置に押し込む。 これらのコネクターは、一方向にしか接続できないようにキーが付けられているので、ピンを傷つけたり、間違った方をポートに差し込んだりする心配はない。 Outポートには、ファンを固定するロッククリップが追加されている。
ここから、RGBの上限に達するまで、追加するファンについてこのプロセスを繰り返す。 Aer RGB 2ファンの場合、各チャンネルに他のRGBデバイスが接続されていなければ、合計5台のファンになる。
他のNZXT RGBデバイスをAer RGB 2ファンに接続できるか?
NZXT RGBストリップ、アンダーグロー、ケーブルコームセット などの追加NZXT RGBデバイスを接続したい場合は、付属のNZXTファン-アクセサリ間 またはNZXTアクセサリ-ファン間 ケーブルを使用して接続することができる。 ただし、追加のRGBデバイスを接続する場合は、1チャンネルあたりのLED数の制限に留意してほしい。
このガイドでカバーされていない質問やさらなるアシスタンスが必要な場合は、遠慮なくお問い合わせください。当社のお客様サポートチームが親切に対応しますよ。
