Cシリーズ・ブロンズ・ケーブルの違い

Cシリーズ・ブロンズ電源の導入に伴い、ゴールド電源ケーブルとブロンズ電源ケーブルの違いに対応する必要がある。パッケージ内で見た目の違いがあるケーブルは2本だけだ。他のコネクターが物理的に同一であっても、 、、 金コネクターと青銅コネクターを互換使用しないこと。これらのコネクターは根本的に異なっており、電気的故障を引き起こす可能性がある。

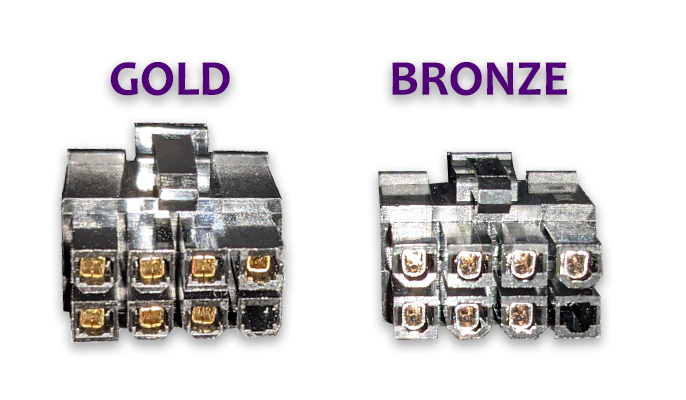

上の画像は、PCIeコネクターのゴールドとブロンズの違いを示している。このコネクタの違いは小さいが、ブロンズPSUは右下のピンが角ばっているのに対し、ゴールドPSUは丸みを帯びている。

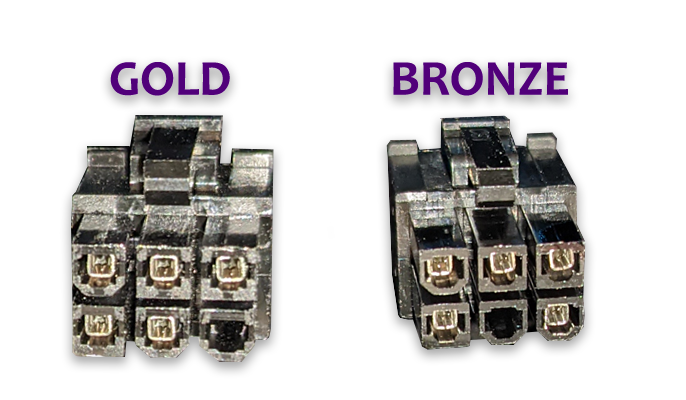

上の図は、ゴールドSATAコネクターとブロンズSATAコネクターの違いを示している。ここでの主な違いは、ゴールドPSUには右下に空のピンがあるのに対し、ブロンズPSUには中央に空のピンがあることだ。

ピンアウトとキーイングは他のすべてのコネクターと同じだが、これはこれらのケーブルを交換すべきだという意味ではない。 ゴールドケーブル を ブロンズPSU に再利用しないこと。 これはシステムの電気的故障を引き起こす可能性があるため、PSU間でこれらのケーブルを切り替えないこと。
