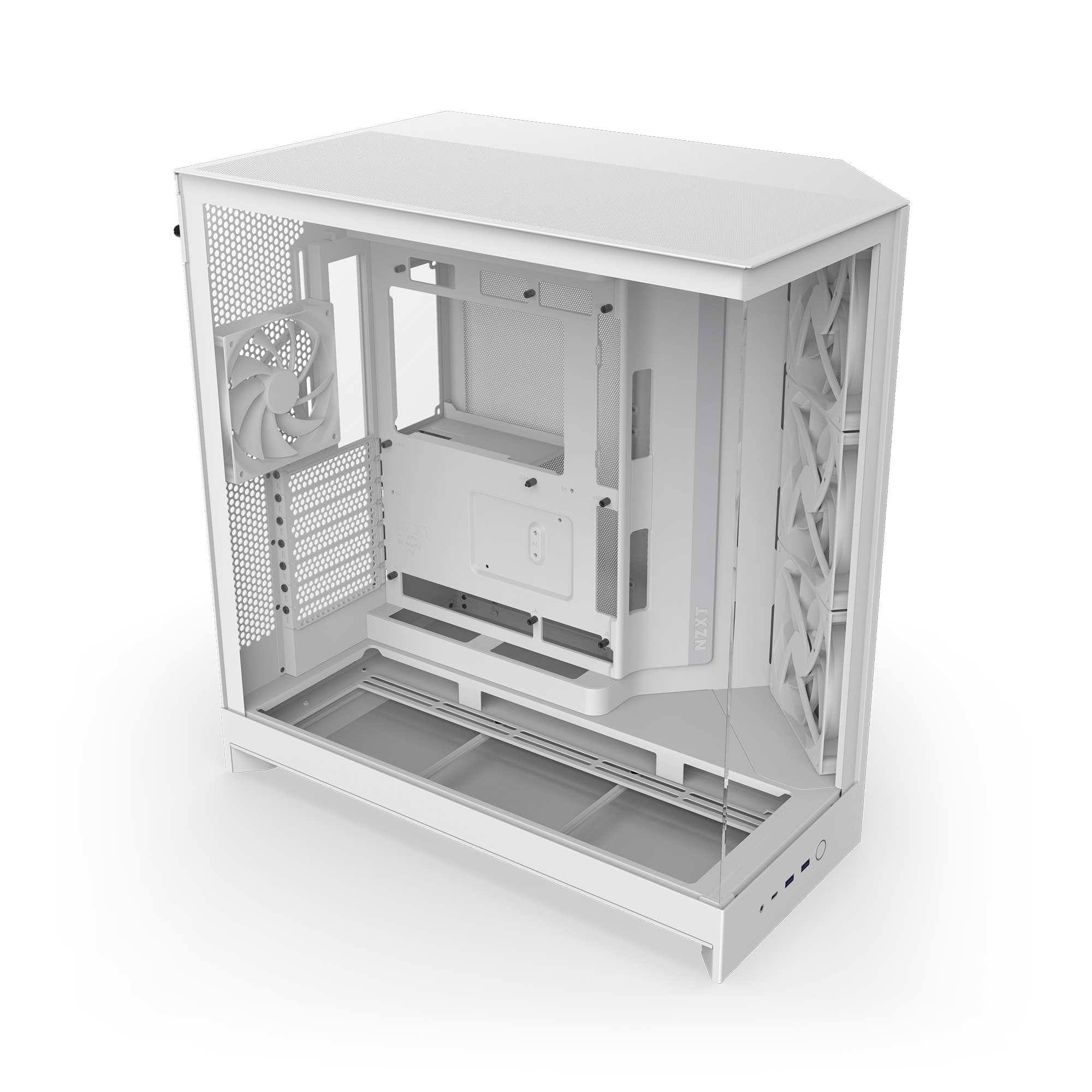

本ガイドでは、H9 FlowケースのフロントI/Oモジュールの交換方法について説明します。交換に必要なものは以下の通りです：

• 交換用トップI/Oモジュール（別名USBモジュール）
• プラスドライバー #1
• (推奨) 磁気パーツトレイまたはオーガナイザー
  • 代替として、取り外し可能なダストフィルターに付いている磁石を利用できます。

ケースの準備

フロントI/Oモジュールを交換するには、ケースから以下のパネルを取り外す必要があります：

• トップパネル
• フロントメッシュパネル
• フロント強化ガラスパネル
• サイド強化ガラスパネル
• サイドメタルパネル

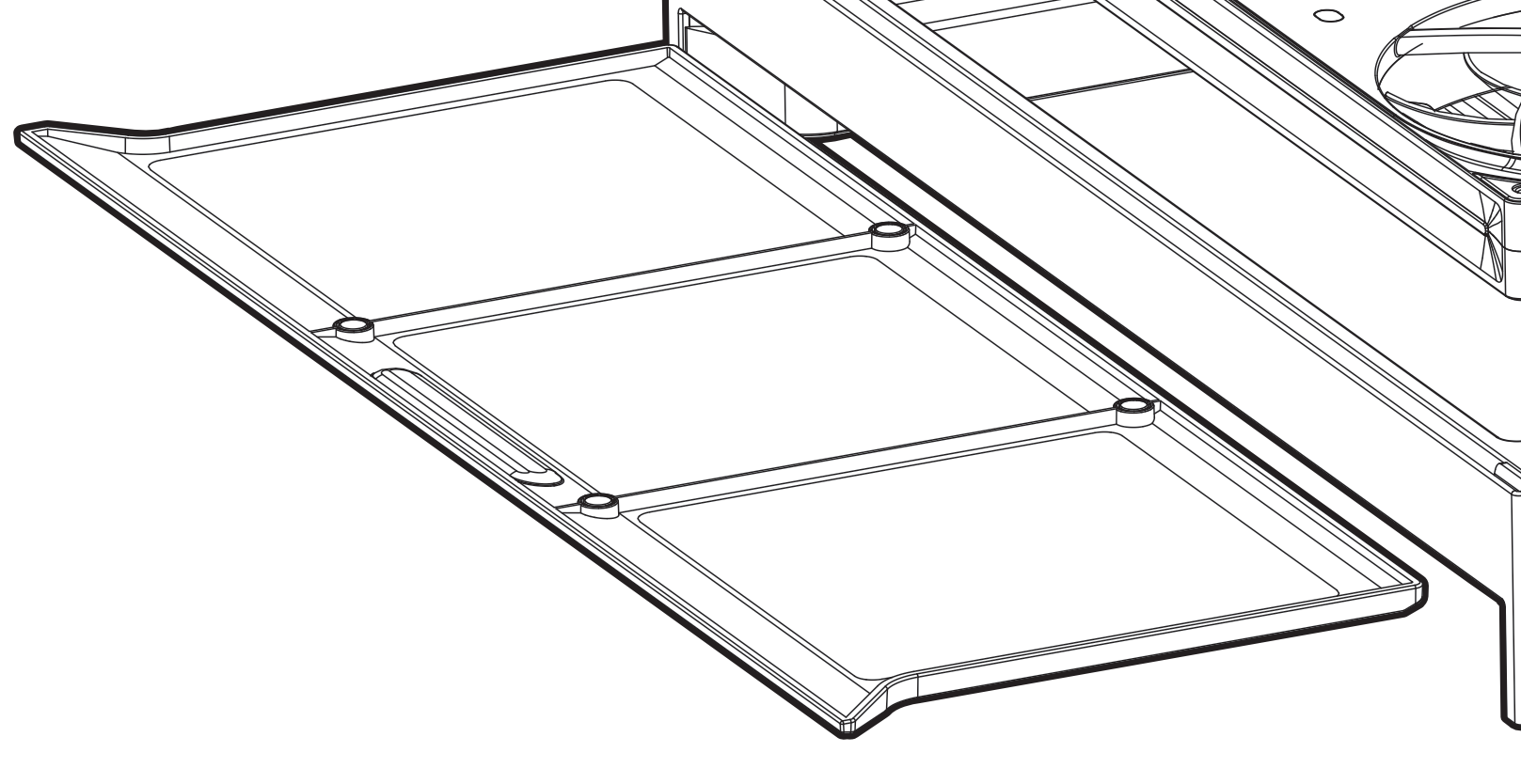

これらのパネルに加え、ファンブラケット、取り外し可能なフロアカバー、ダストフィルターも取り外す必要があります。ダストフィルターはケース底部のスロットから取り外せます。

パネルを取り外すには、まずロックスクリュー（1）を緩めます。これらはキャプティブスクリューで、取り外してもパネルに付いたままです。スクリューが解除されたら、以下の方法でパネルを取り外せます：

• サイド強化ガラス＆サイドメタルパネル - ロックスクリューの付いたタブを使い、パネルをケースから離す方向に上部から引いてボールジョイントを外します。外れたら、パネルを下部のスロットから持ち上げて取り出します。
• トップパネル - パネルをケースの後方にスライドさせてから持ち上げます。

パネルを取り外したら、フロントメッシュパネルとファンブラケットの取り外しを推奨します。パネル上部のロックスクリューをプラスドライバー #1で外してください。スクリューを外したら、パネルを持ち上げてケースから離します。

ご注意：これはキャプティブスクリューではありませんので、取り外したスクリューはパーツトレイに置くか、パネルを外した後に再度固定することを推奨します。

メタルサイドパネルを外したら、ファンブラケット上部の2つのキャプティブスクリューを緩め、ブラケットをケースから斜めに外して持ち上げます。ファンを無理に引っ張らないでください。ファンの配線がまだケース内で接続されている可能性があります。ブラケットはケース近くに置いてください。

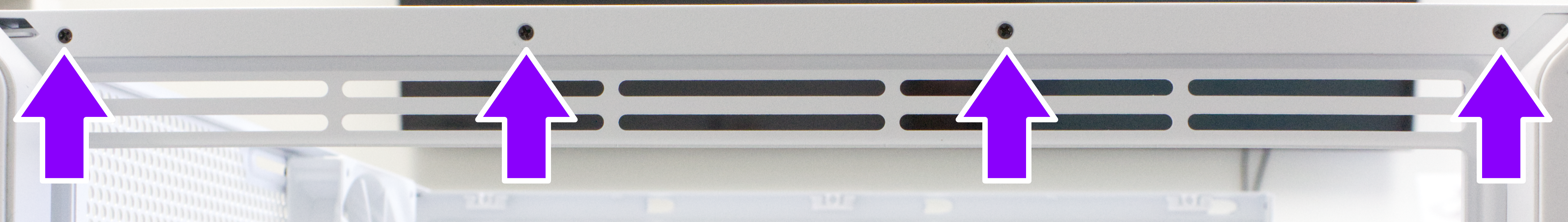

最後にフロントガラスパネルを取り外します。画像の内側のスクリューを外すことから始めてください。内側のスクリューを外したら、パネル上部の4つのスクリューを外します。全てのスクリューを外したら、パネルをケース上部から離す方向に傾け、下のスロットから持ち上げて取り出します。

ご注意：これらはキャプティブスクリューではありませんので、スクリューはパーツトレイやオーガナイザーに保管することを推奨します。これらのスクリューは全て同じサイズで、短いスクリューとしてマークできます。

パネルを取り外したら、取り外し可能なフロアカバーを露出した穴から持ち上げて外します。この段階でファンブラケットを再度取り付け、一時的にキャプティブスクリューの1つで固定することを推奨します。

ロワーベゼルの取り外し

フロントI/Oモジュールにアクセスするには、ケースからロワーベゼルを取り外す必要があります。このベゼルは合計で14本のスクリューでケースに固定されています：

• 短いスクリュー12本（フロントガラスパネルを固定しているものと同じサイズ）
• 長いスクリュー2本

これらのスクリューはすべてプラスドライバー #1で外せます。この作業には磁気パーツトレイやオーガナイザーの使用を強く推奨します。ケース底面から始め、以下に示す6本の小さなスクリューを外します：

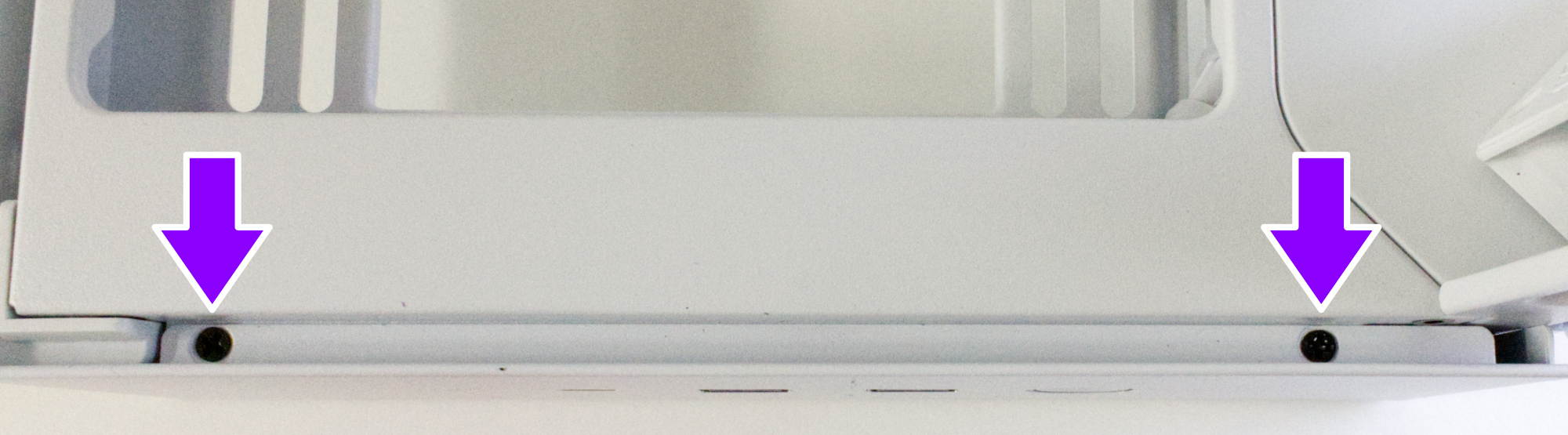

左側（強化ガラス）端部。

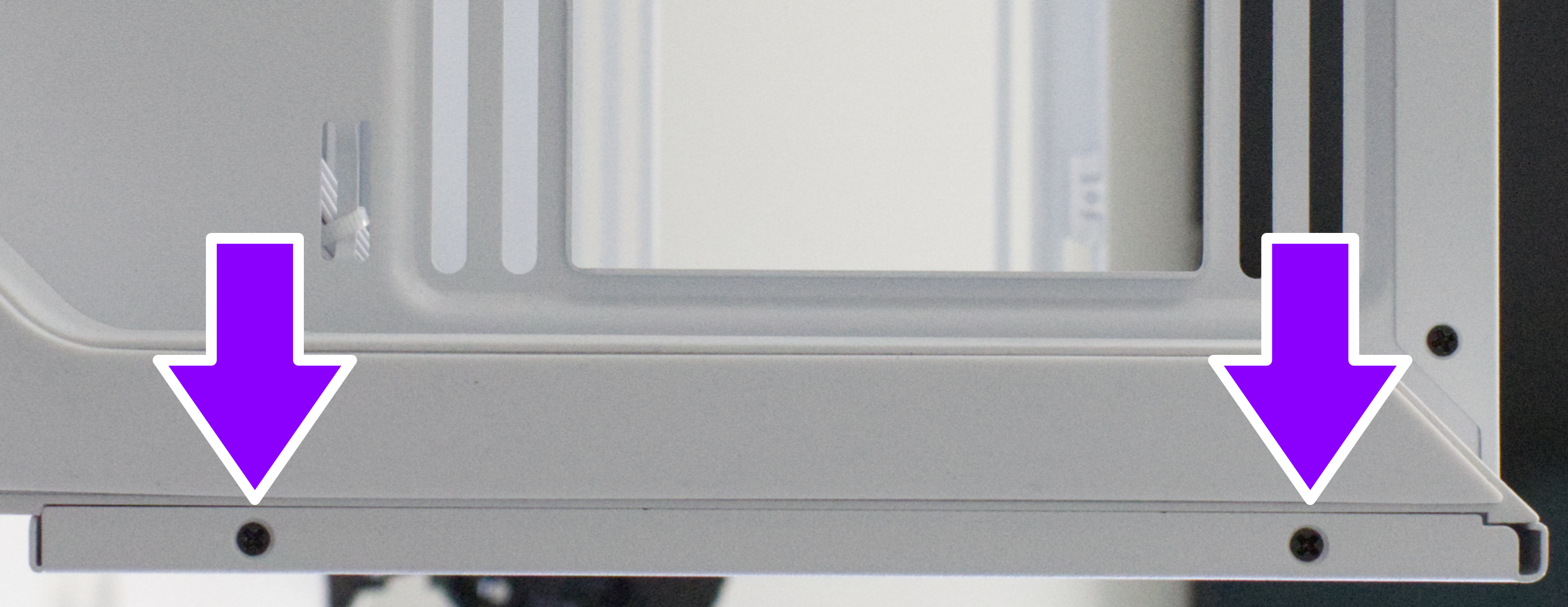

前面端部

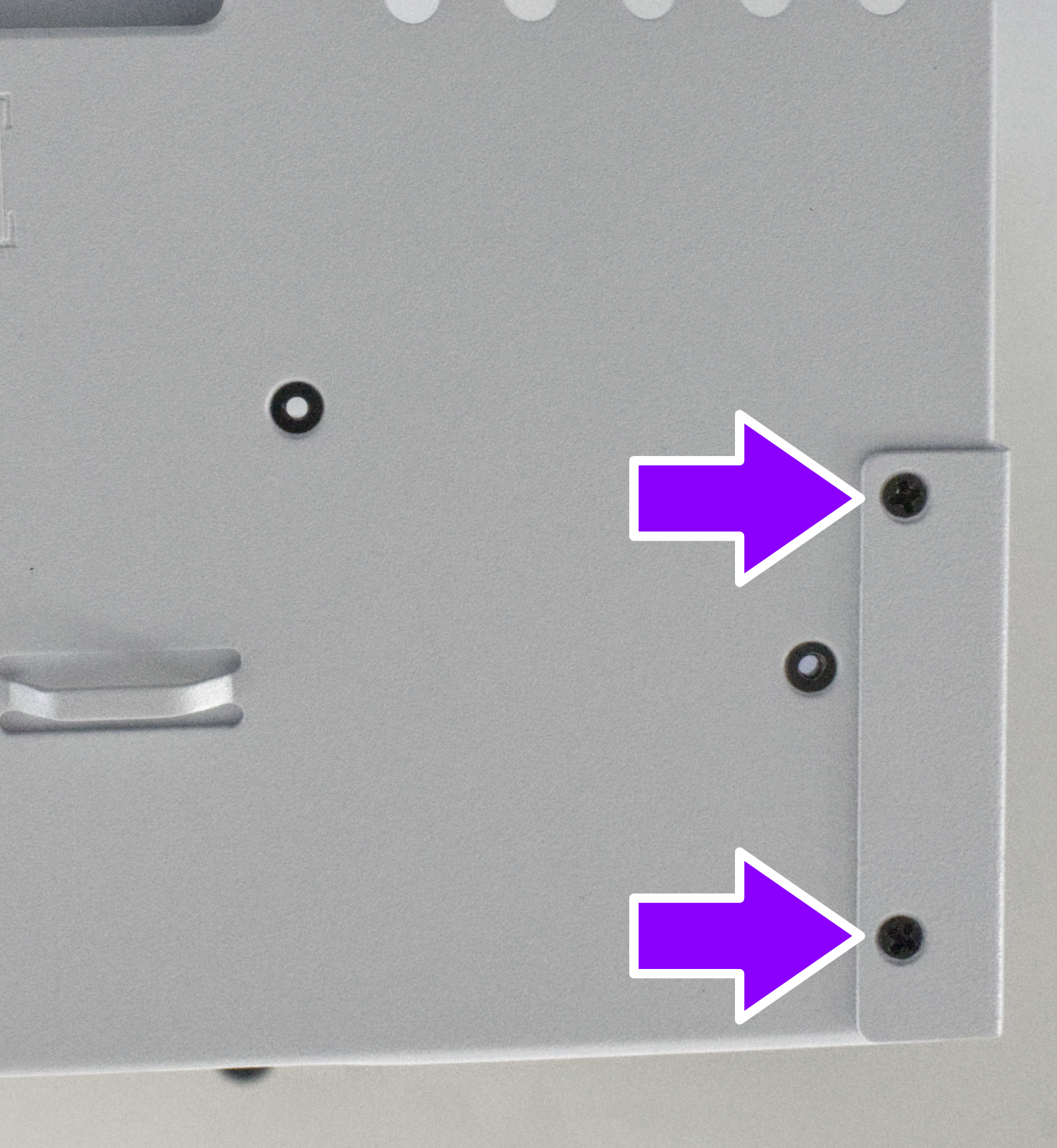

ケースの後部に移動し、右下隅にある2本の短いスクリューを外します。

次に、ガラスを固定していた内側の端部にある4本の小さなスクリューを外します。小さなガラスパネル下の端部に2本、大きなガラスパネル下の端部に2本あります。

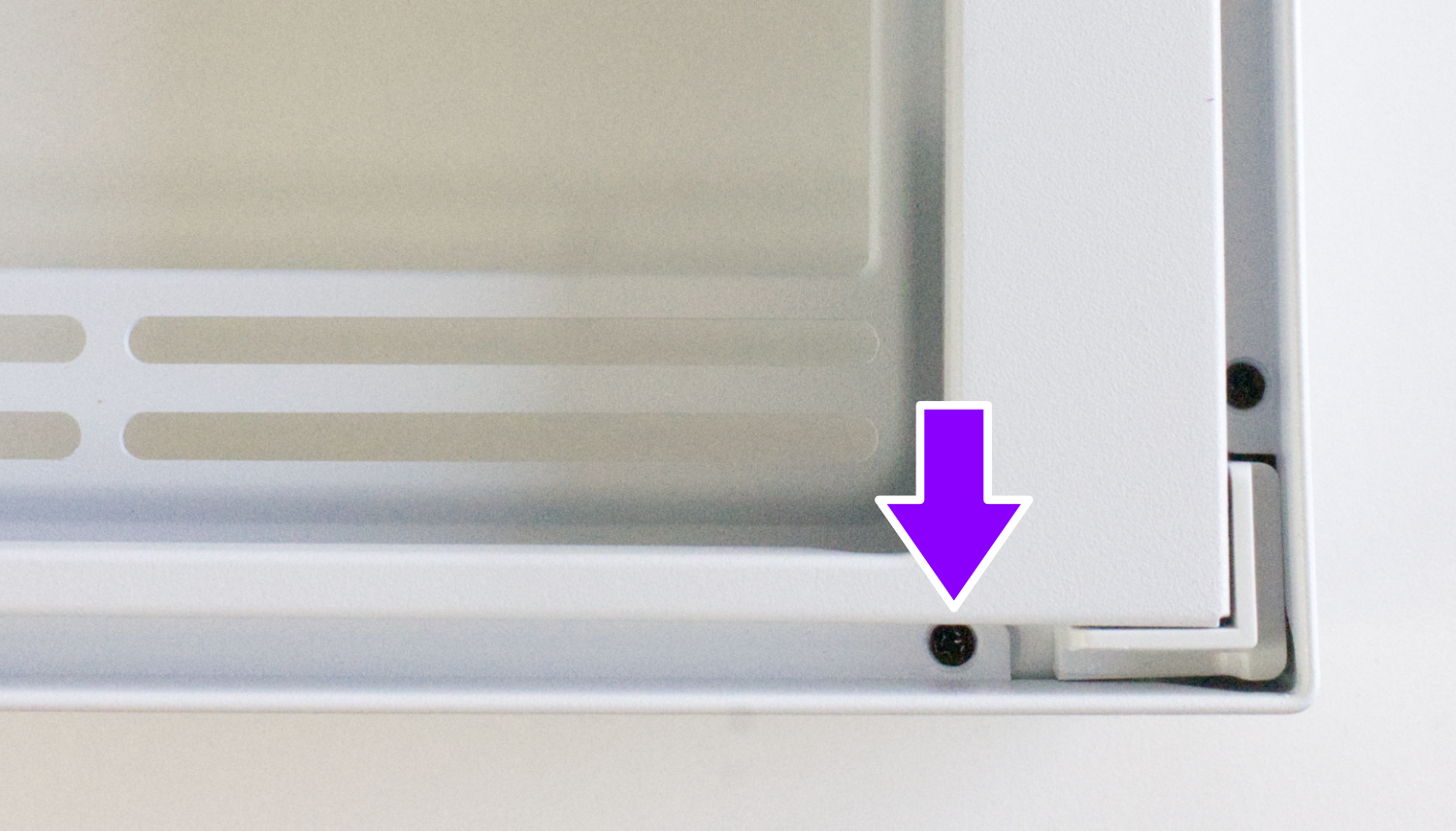

大きなパネルの左端部。

大きなパネルの右端部

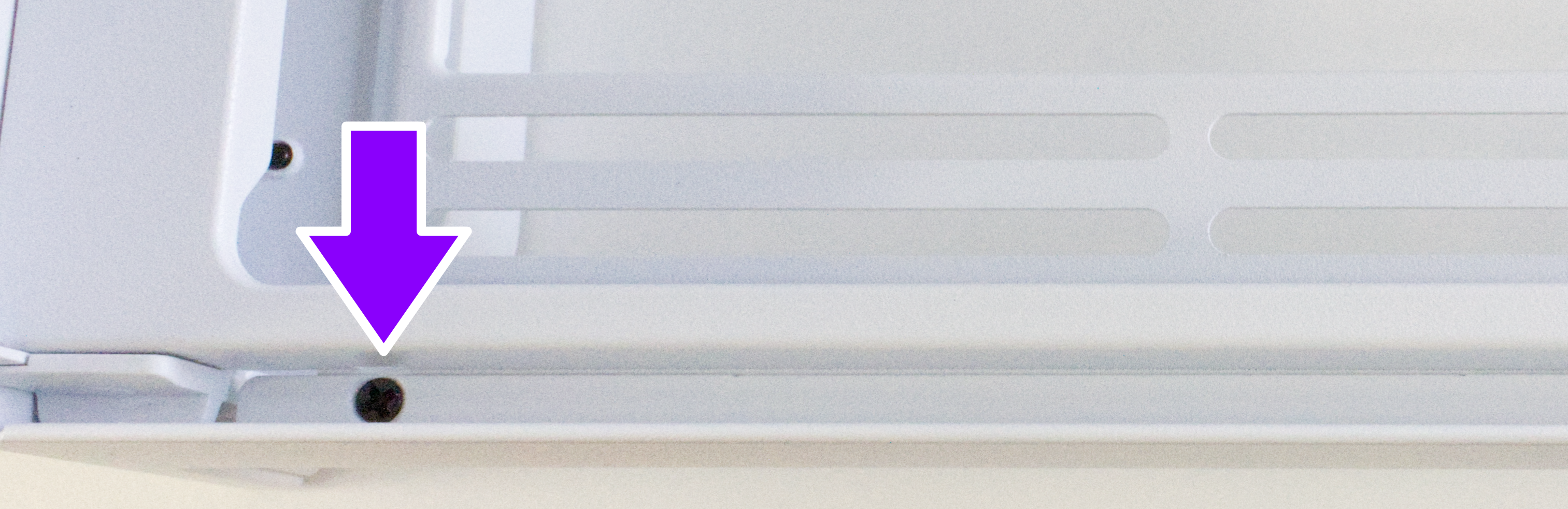

小さなパネル端部

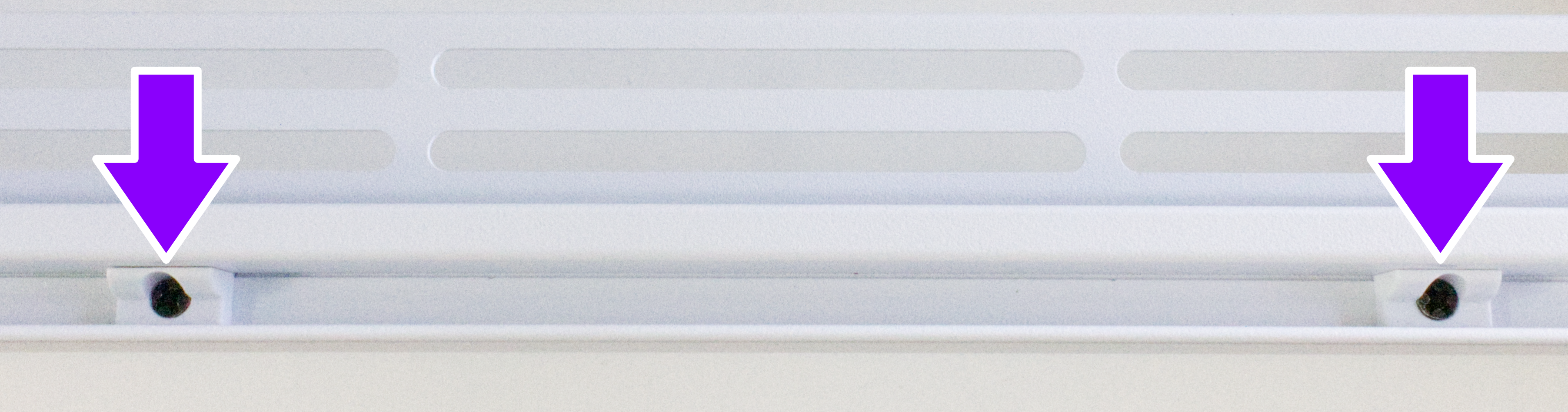

大きなパネル端部中央にあるプラスチック製バンパークリップを固定している長いスクリュー2本を外し、ケース端から2つのプラスチック製バンパークリップを取り外します。注意：後でクリップを再取り付けする際は、バンパーの高い側がケース内側を向くようにしてください。以下の画像を参照してください：

スクリューを外したら、ケース後部からベゼルを引き出して取り外します。

I/Oモジュールの取り外し

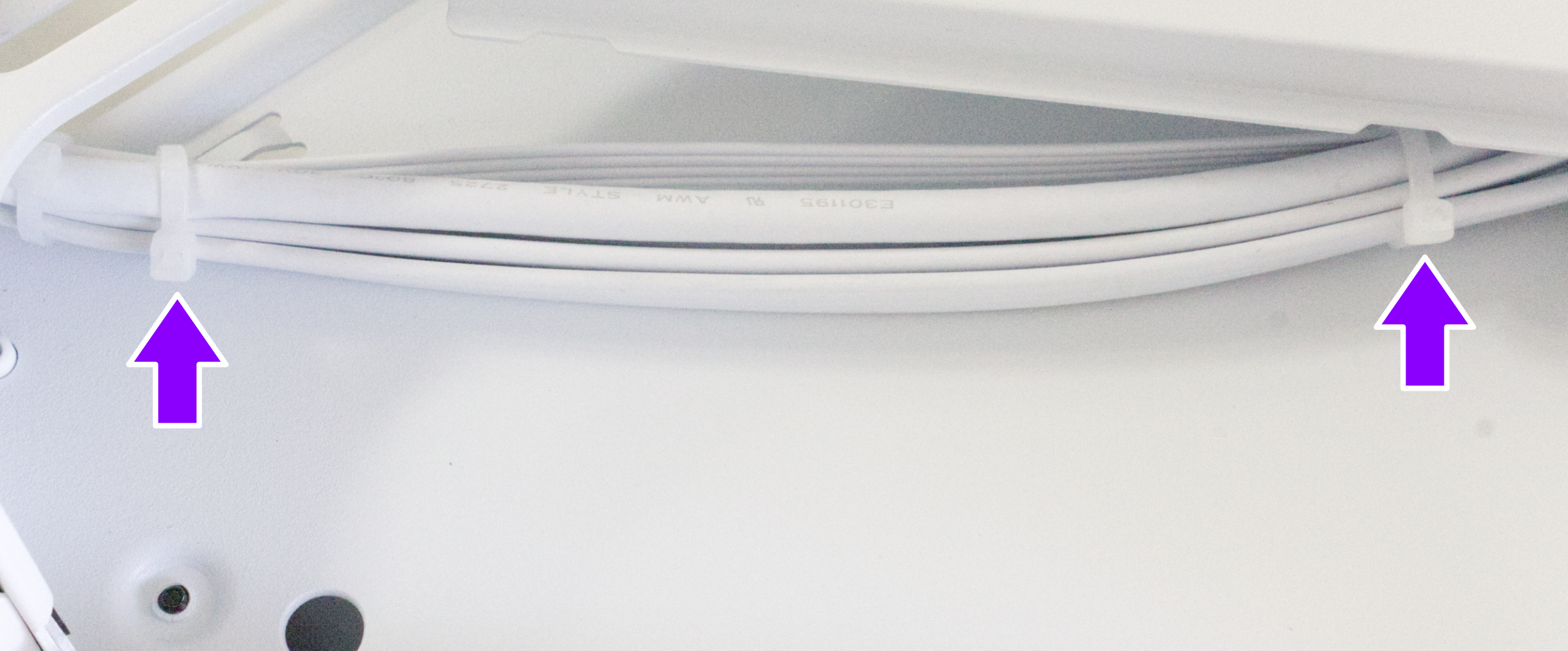

ロワーベゼルを取り外すと、I/Oモジュールにアクセスできます。モジュールを取り外すには、まずケース内側にI/Oケーブルを固定している2つのケーブルタイを切断します。以下の画像を参照してください：

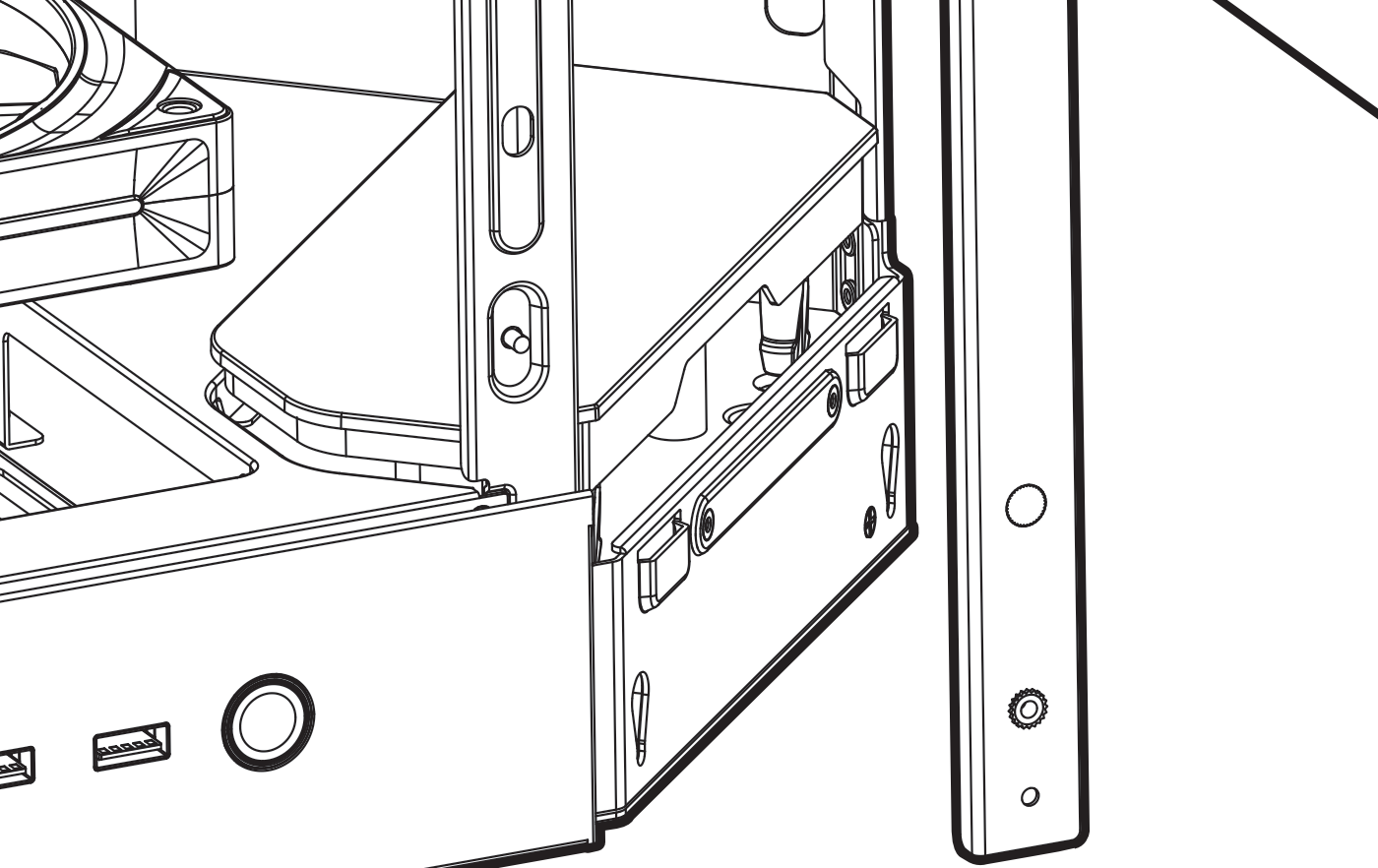

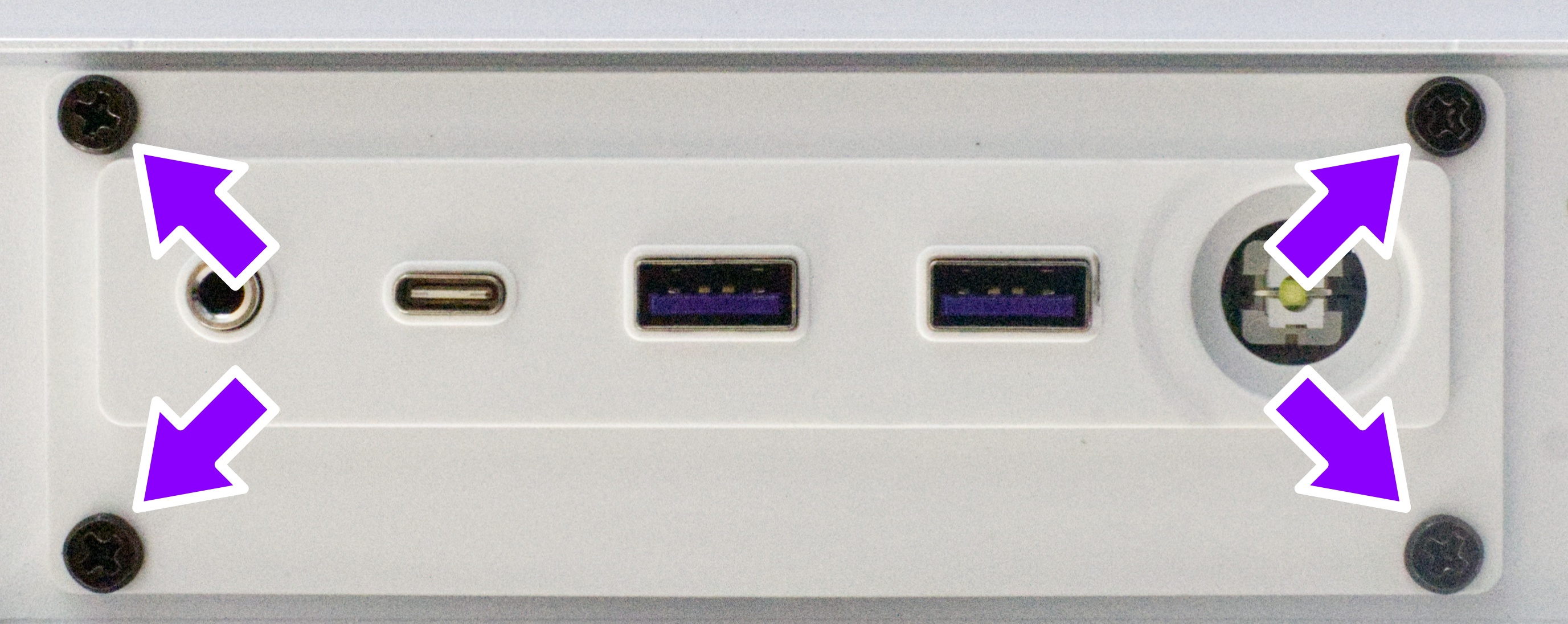

ケーブルタイを切断したら、フロントI/Oモジュールの前面にある4本のスクリューを外し、モジュールをケース前面から引き抜きます。

交換用フロントI/Oモジュールを取り付けるには、上記の手順を逆の順序で行ってください。
