H1 のフロント I/O USB アレイを交換する

フロントUSBアレイの交換は非常に簡単で、平均して10～15分程度しかかからない。この部品を交換するには、以下の工具が必要である。

- フィリップスドライバー（プラス#0とプラス#2）

- マイクロカッター（ジップティーのカット用）

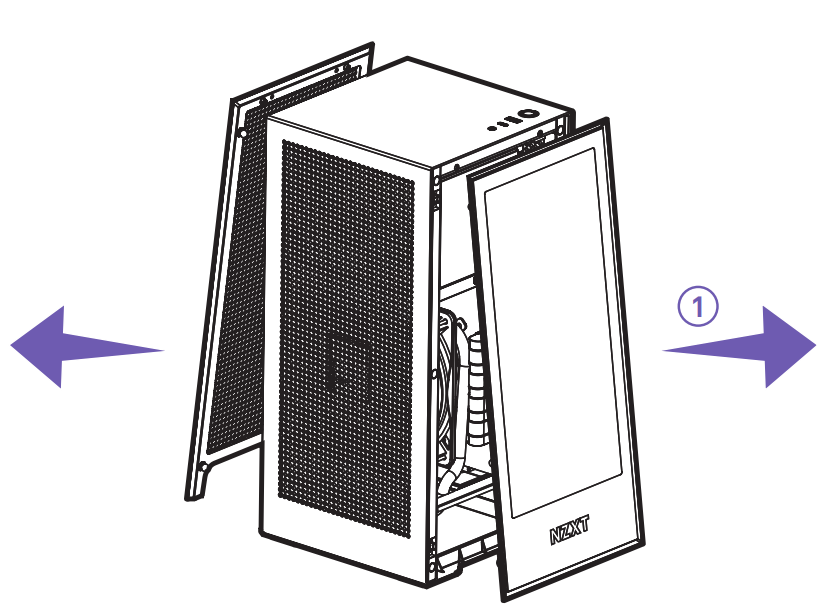

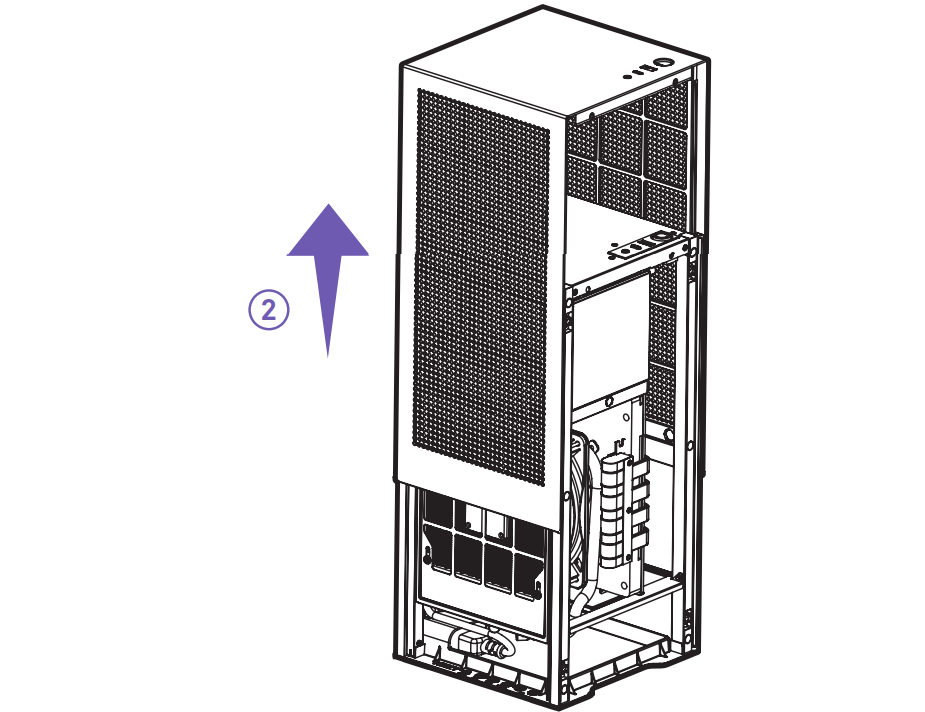

フロントI/Oを交換するには、まずケースのすべてのパネルを取り外す必要がある。フロントパネル、リアパネル、トップパネルを取り外す。

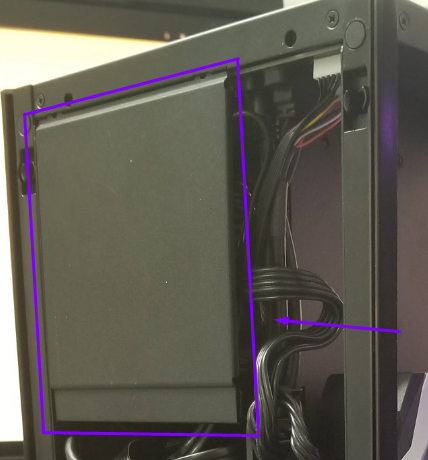

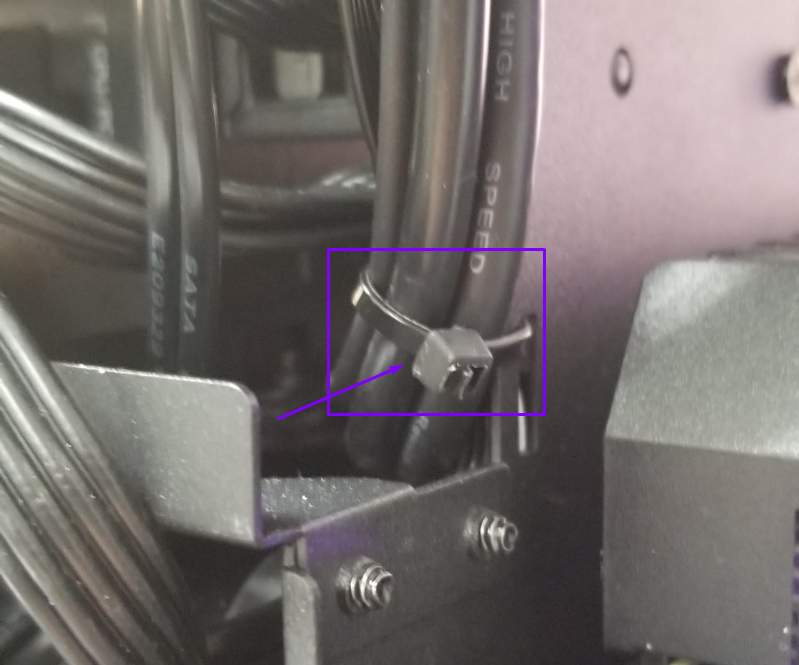

すべてのパネルを取り外したら、SSDトレイカバーを取り外し、フロントI/Oケーブルを留めているジップタイを切り取る必要がある。ケーブルやケースにダメージを与えないよう、マイクロカッターのようなものでジップタイを外す。

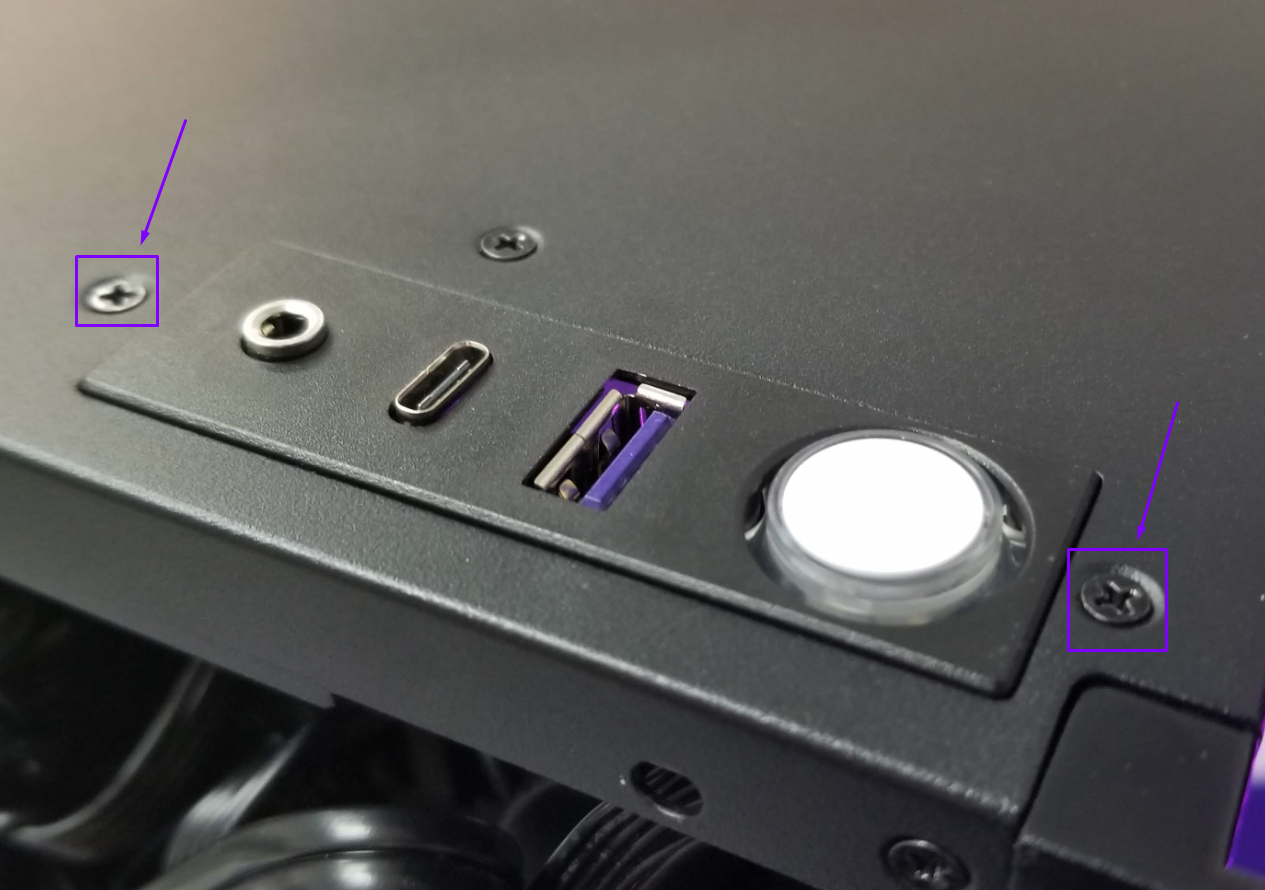

この後、フロントI/Oを固定している2本のネジを、下の写真のようにプラス#0ドライバーで取り外す必要がある。

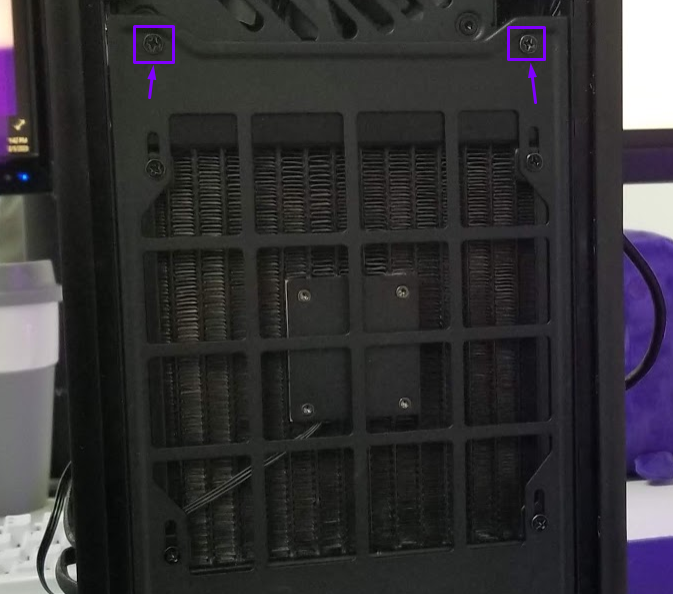

この後、フロントI/Oは自由にぶら下がるが、まだマザーボードに接続されている。マザーボードにアクセスするには、ケースの反対側を開ける必要がある。これは、下にある2つのネジを外すことでアクセスできる。 クーラーパネルを開ける際は、ラジエターの曲がり角からのチューブの向きに注意すること。再組み立ての際、チューブがクーラーパネルを閉じたときと同じ位置に収まっていることを確認する。

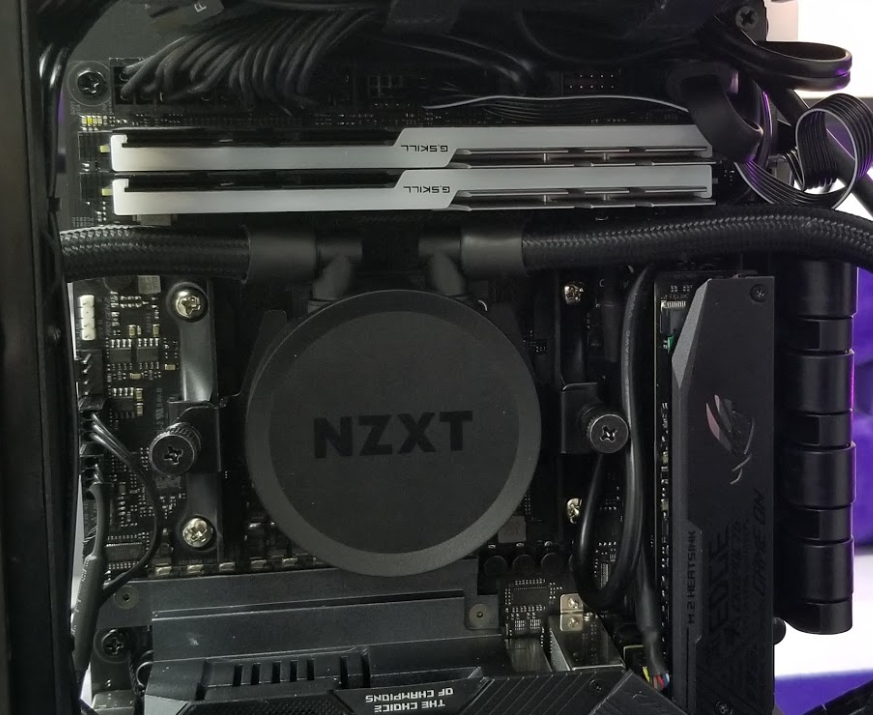

開くと下の写真のようになる。

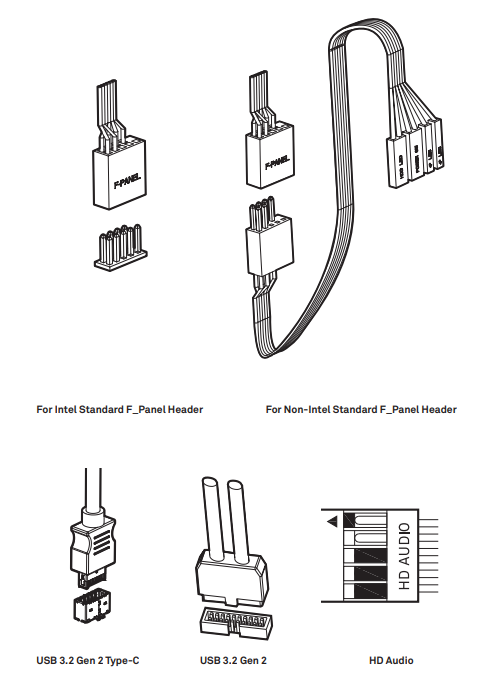

そうすれば、フロントI/Oからマザーボード上の位置までケーブルをたどることができる。新しいI/Oで同じセットアップを模倣することができるように、物事を切断する前に、これらのケーブルが接続されている場所をメモしておいてください。その後、新しいモジュールを同じように配線し、ケーブルを元の位置に接続する。以下は、マザーボードへの接続方法を示すマニュアルの抜粋である。
