このガイドでは、 NZXT H6 シリーズ のケースで構築するプロセスについて説明します。以下のガイドは、手元にある部品を使用したあるビルダーの経験に基づいていることに留意してください。あなたのビルドはこれとは大きく異なる可能性がありますが、実際にそうすることをお勧めします。NZXT H6 シリーズ ケースに特に誇りに思うビルドがある場合は、ソーシャル メディア アカウントでお気軽に共有してください。
- 正式 #NZXTSetups Facebook のグループ
- @NZXTのTwitter[
- @NZXT インスタグラム
- @TiktokのNZXT
- 公式NZXTコミュニティDiscord
NZXT H6 シリーズでの構築は、初めての構築者だけでなく、ステートメント作品を構築したいと考えている経験豊富な構築者にとっても信じられないほど柔軟な、驚くほど簡単で直接的な経験です。このガイドでは、ビルドを開始するために H6 のいくつかの主要な機能を見ていきます。
ビルドの準備
他の PC ビルドと同様に、ケースに入れて作業を開始する前に、すべてのコンポーネントが適切に動作していることを確認することが常に最善です。これは、ブレッドボードと呼ばれるプロセスで、ケースの外側 (通常はマザーボード ボックスの上) で PC を組み立てることによって行うことができます。この主な目的は、交換が必要な問題が発生した部品が到着した場合に備えて、ケース内で作業する前にすべてが正常に動作していることを確認することです。
ブレッドボード全体については、今後別のガイドで説明する予定ですが、ここでの最初のステップは、PC のブレッドボード作成と同じであり、マザーボードを準備することになります。
マザーボードの準備
をケース内で作業する前に、マザーボードと付属コンポーネントを準備しておくことをお勧めします。これにより、後のインストールがはるかに簡単になります。通常、このプロセスには次のものが含まれます。
- CPUをCPUソケットに取り付ける
- マザーボードのユーザーマニュアルに従って RAM を取り付けます
- ほとんどの 2 スティック、デュアル チャネル構成では、スロット 2 と 4 に RAM を取り付けます。このビルドでは、4 スティック、デュアル チャネル構成を使用します。
- M.2 SSD を使用している場合は、マザーボードのユーザー マニュアルに従ってこれらを取り付けます。
- CPU クーラーにバックプレートまたは特別な取り付け金具が含まれている場合は、今すぐ取り付けてください。
- NZXT T120[ シリーズなどのタワー型 CPU クーラーを使用している場合は、今すぐクーラーを取り付けることをお勧めします。
マザーボードの準備ができたら、ケース自体の準備をする間、マザーボードを脇に置いておいてください。
ケースの準備

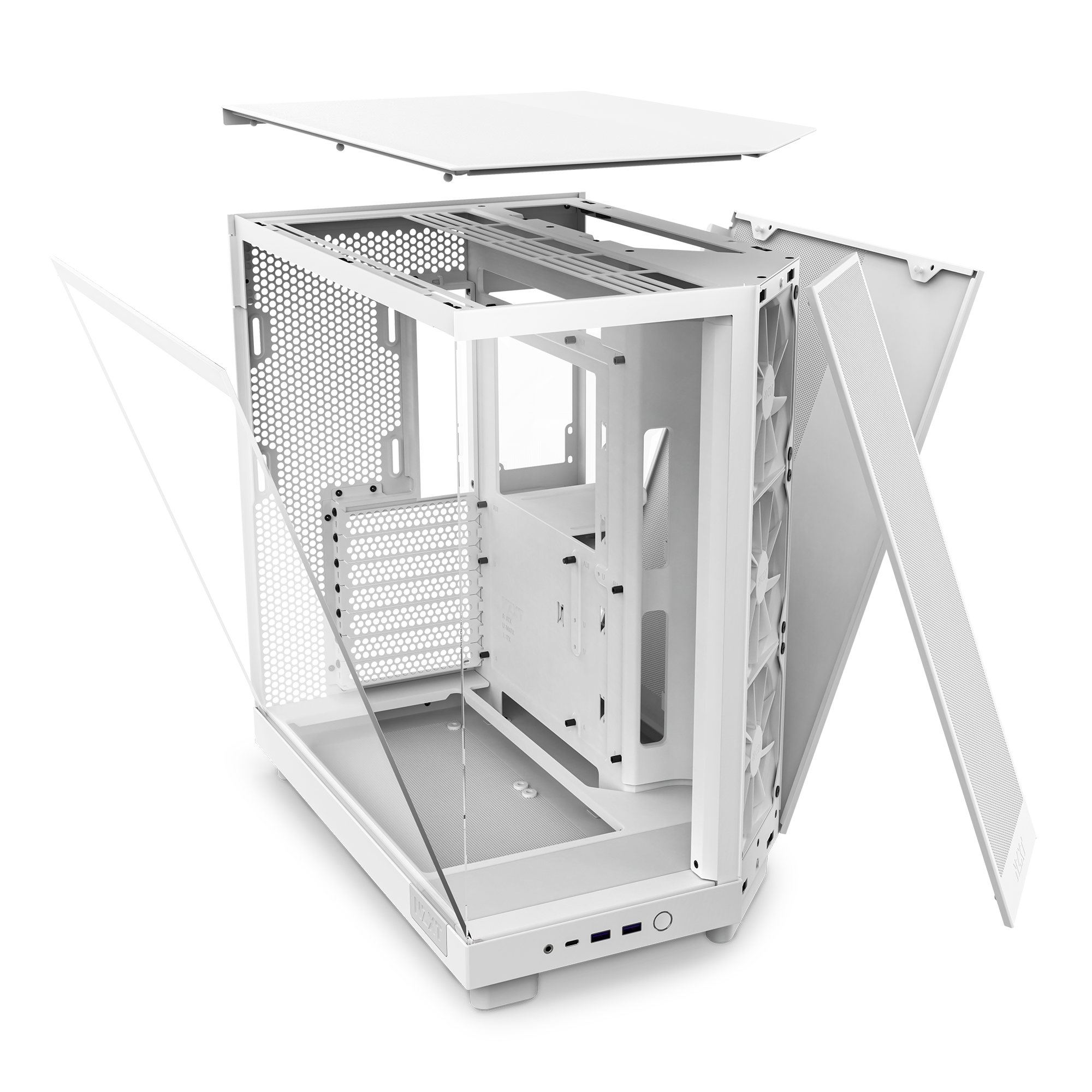

パーツを追加して準備するマザーボードの場合とは異なり、ケース自体を準備するということは、ケースの隅々に最も効果的にアクセスして構築をできるだけ簡単にするために、基本的な要素まで取り除いて行うことを意味します。
まず、左側の強化サイドパネルと右側の金属サイドパネルを固定しているケース後部の固定ネジを緩めます。これらのネジは 脱落防止ネジネジなので、一度緩めると外れず、ロックを解除するとぐにゃぐにゃになりますのでご注意ください。これらのネジを緩めた後、ケースの上部後部から引っ張って 2 つのパネルを取り外し、脇に置きます。ガラスパネルの場合は、パネルの損傷を防ぐため、柔らかく平らな面に置くことをお勧めします。

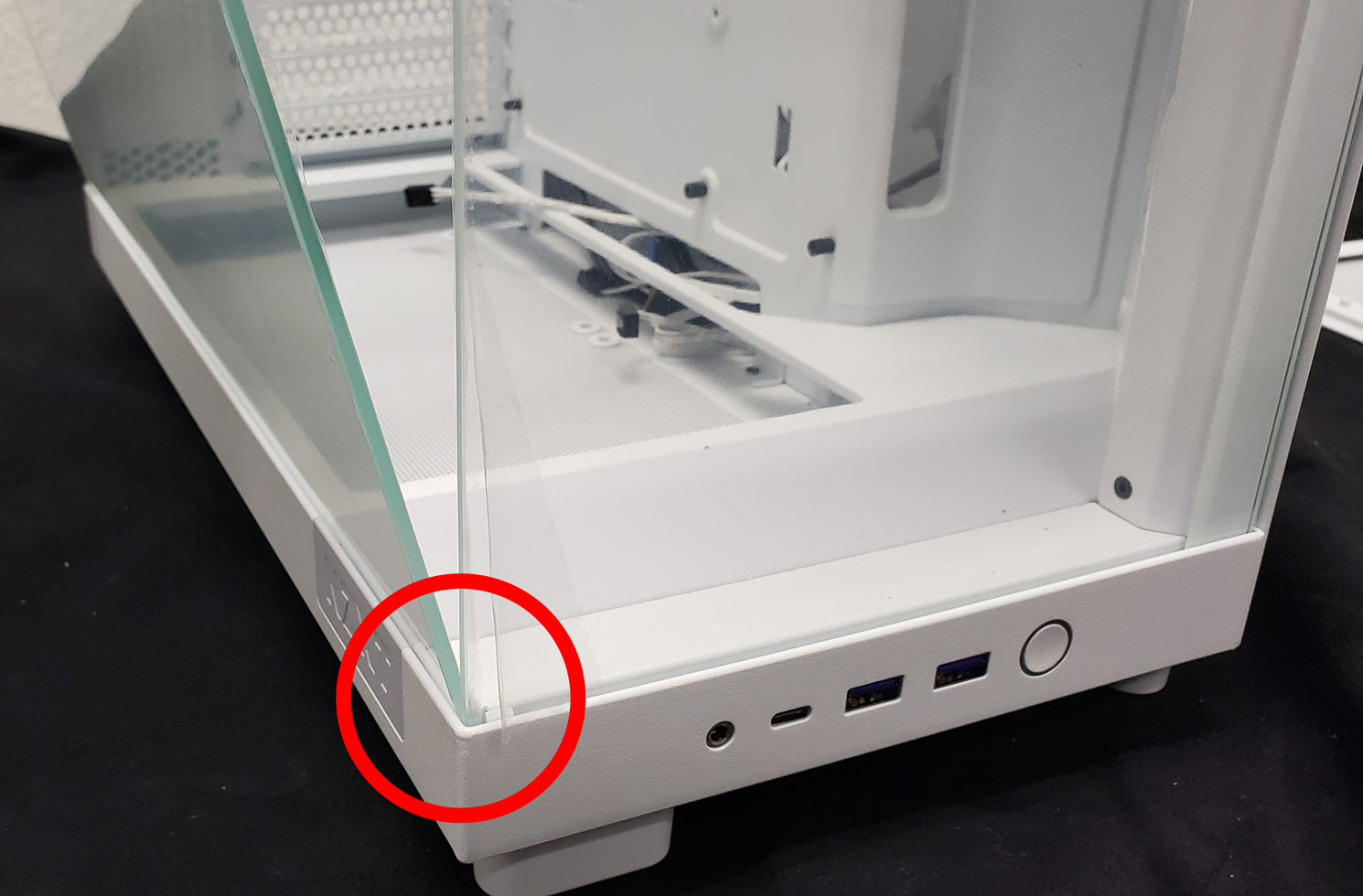

Note: 左側の強化ガラスパネルを取り外す際は注意してください。パネルはケースの底部に差し込まれており、この端に沿って圧力がかかると破損する可能性があります。
上部およびフロント右のメッシュ パネルの場合、これらは一連のクリップとボール ジョイントを使用してケースに完全に摩擦嵌めされます。これらは、大きなパネルの 1 つが取り外された露出した端を見つけるか、ケースの後部と底部にあるリップを使用して外側に引くことで簡単に取り外すことができます。

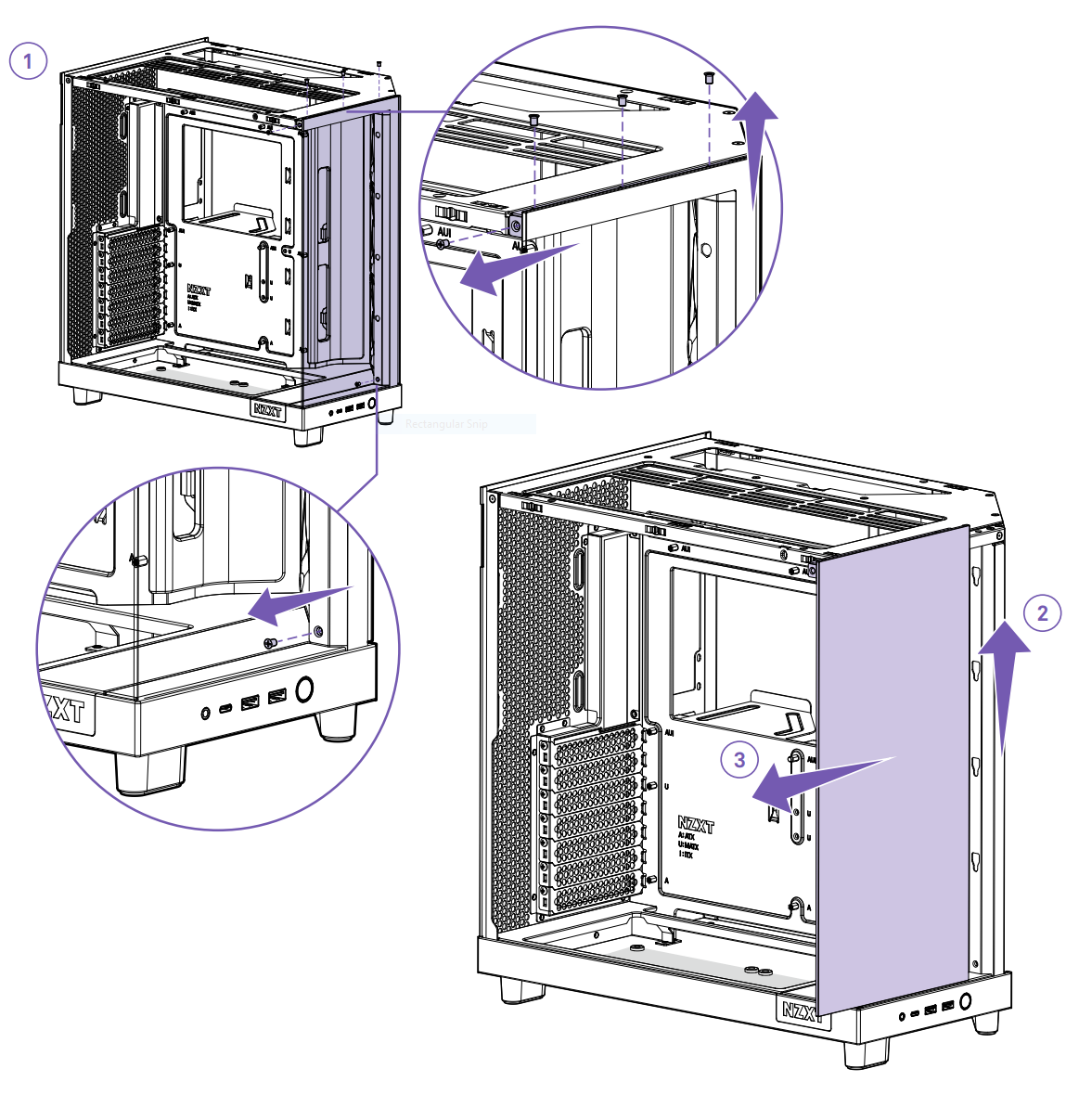

最後に、構築中に内部コンポーネントにアクセスしやすくするために、ケースから前面強化ガラスを取り外します。これを行うには、ガラス パネルの上端にある 3 本のネジを外し、次にケース外側のパネル左上のネジ、最後にケース内側のパネル右下のネジを外します。 。5 本のネジをすべて外したら、パネルを上に持ち上げてケース側面のロックを解除し、パネルを取り外します。左側のパネルと同様に、損傷を防ぐために、このパネルも柔らかく平らな面に置くことをお勧めします。

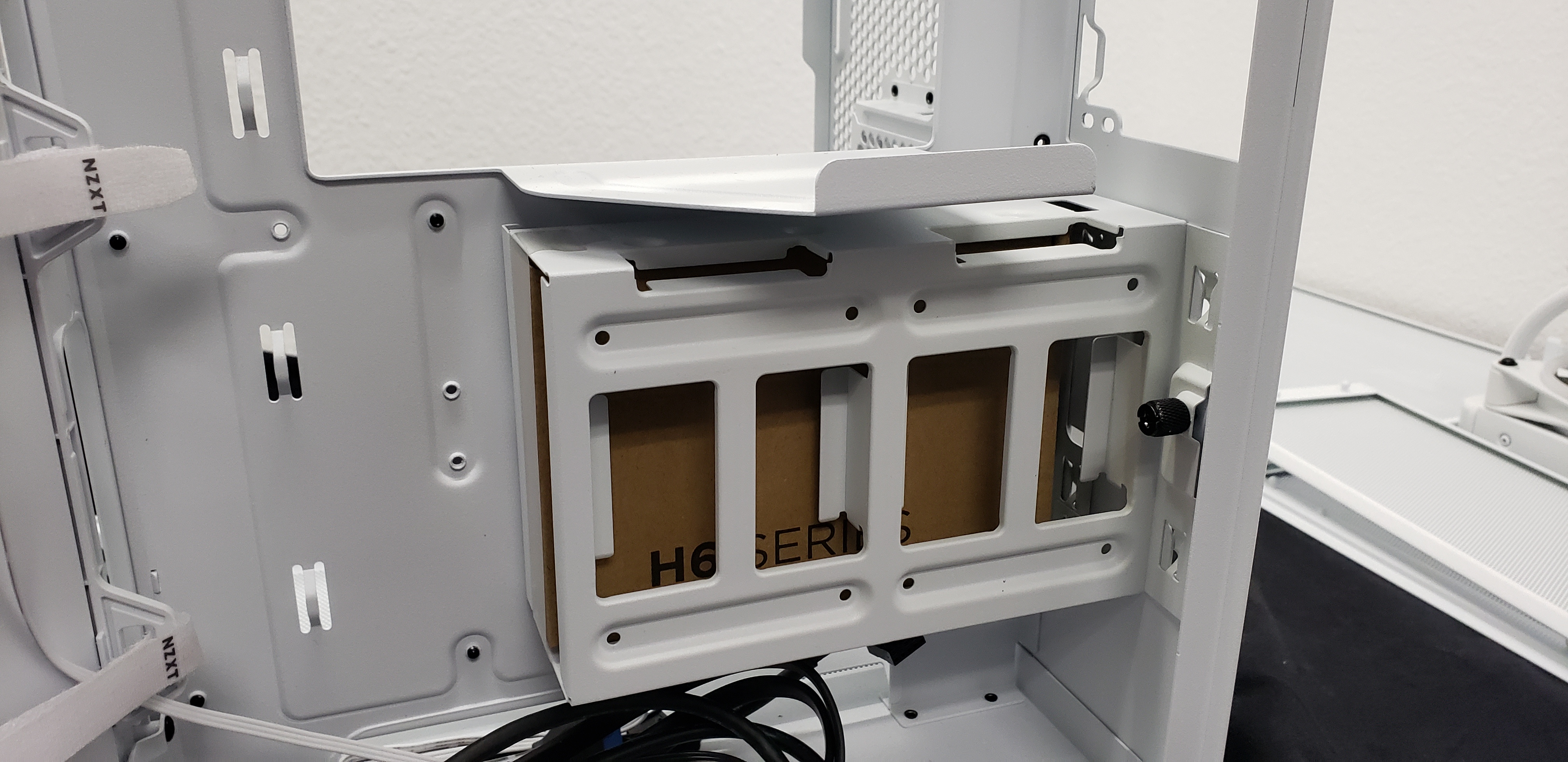

最後に取り外すのは、ケースの右側のチャンバーからドライブ ケージとアクセサリ ボックスです。これを行うには、サイド パネルの場合と同様に保持ネジを緩め、ドライブ ケージを持ち上げてケースの背面からロックを解除し、引き出します。ドライブ ケージの内側には、ビルドに必要なさまざまなネジ、留め具、結束バンドが含まれるアクセサリ ボックスがあります。
マザーボードの取り付け
ケースとマザーボードの準備ができたら、次のステップはマザーボードの取り付けです。まずケース自体をチェックして、適切なスタンドオフが事前に取り付けられていることを確認します。デフォルトでは、NZXT H6 シリーズ ケースはATXとITXマザーボードの両方用に構成されます。mATX (Micro ATX) マザーボードを使用している場合は、あらかじめ取り付けられているスタンドオフの一部を、Aというラベルの付いた下部マウントからUというラベルの付いた上部マウントに再配置する必要があります。マザーボードを正しく取り付けるために。

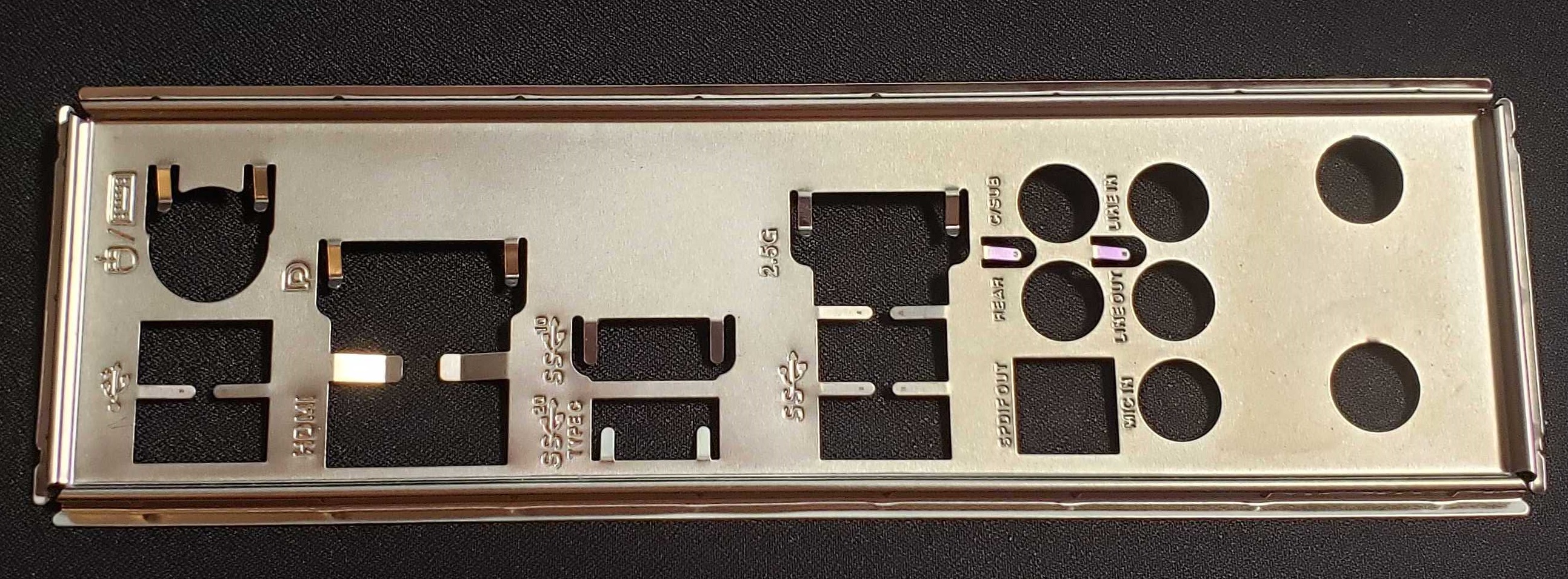

マザーボードに統合されたマザーボードが含まれていない場合は、 I/O プレートをケースのの内側のから切り欠きに押し込み、このステップでもケースの背面にしっかりと取り付けられていることを確認する必要があります。インストールの際はご注意くださいI/O プレートは通常、打ち抜き加工された金属で作られており、非常に鋭利な場合があります。
NZXT N シリーズ マザーボード を含む多くのマザーボードには、統合型が含まれます。 I/O プレートを使用すると、取り付けがはるかに簡単になります。
マザーボードを I/O プレートまたはケース後部の切り欠きに取り付けてから、スタンドオフがすべてマザーボードのネジ穴と適切に揃うようにマザーボードを下げます。NZXT H6 ケースには、マザーボードを所定の位置に位置合わせするのに役立つ盛り上がった中央スタンドオフが含まれています。マザーボードを所定の位置に配置したら、アクセサリ ボックスに同梱されている6-32 x 5mm取り付けネジを使用してケースに固定します。
ファンとラジエーターの取り付け

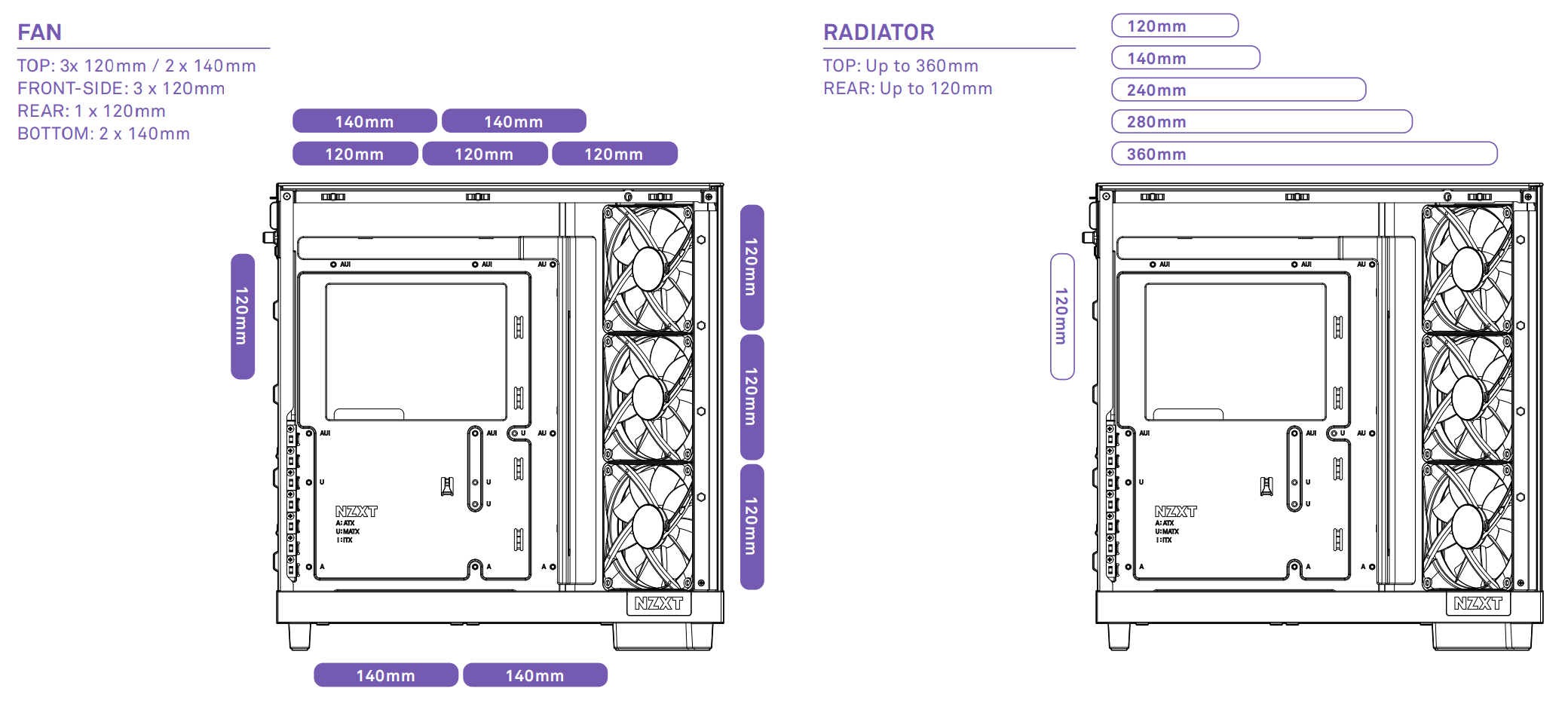

NZXT H6 シリーズには、ケースにファンとラジエーターを取り付けるためのいくつかのオプションが含まれており、以下の表で詳しく説明します。
| ファン | ラジエーター | |
| フロント右 |
最大 3 つの 120 mm ファン |
なし |
| 上 |
最大 3 つの 120 mm ファンまたは 最大 2 つの 140 mm ファン |
120、240、または 360 mmまたは140 または 280 mm |
| 後方 | 120 mm ファン x 1 | 120 mm |
| 底 | 最大 2 つの 140 mm ファン | なし |
また、H6 シリーズ ケースには、お使いのケースのタイプに応じて、正確なモデルの 3 つのファンがフロント右セクションにあらかじめ取り付けられていることに気づくかもしれません。
- NZXT H6 Flow - NZXT F120Q 120 mm 静音エアフロー ファン 3 個 (ケース バージョン)
- NZXT H6 Flow RGB - NZXT F120 RGB コア 120 mm ファン 3 個 (ケースバージョン)
さまざまなファンを前面に搭載したい場合は、標準の 120 mm ケース ファンであれば問題なく適合します。このビルドでは、NZXT F120 RGB Duo 120 mm ファンを使用します。ただし、高さのクリアランスの関係で、フロント右セクションにラジエーターを取り付けることはできないことに注意してください。

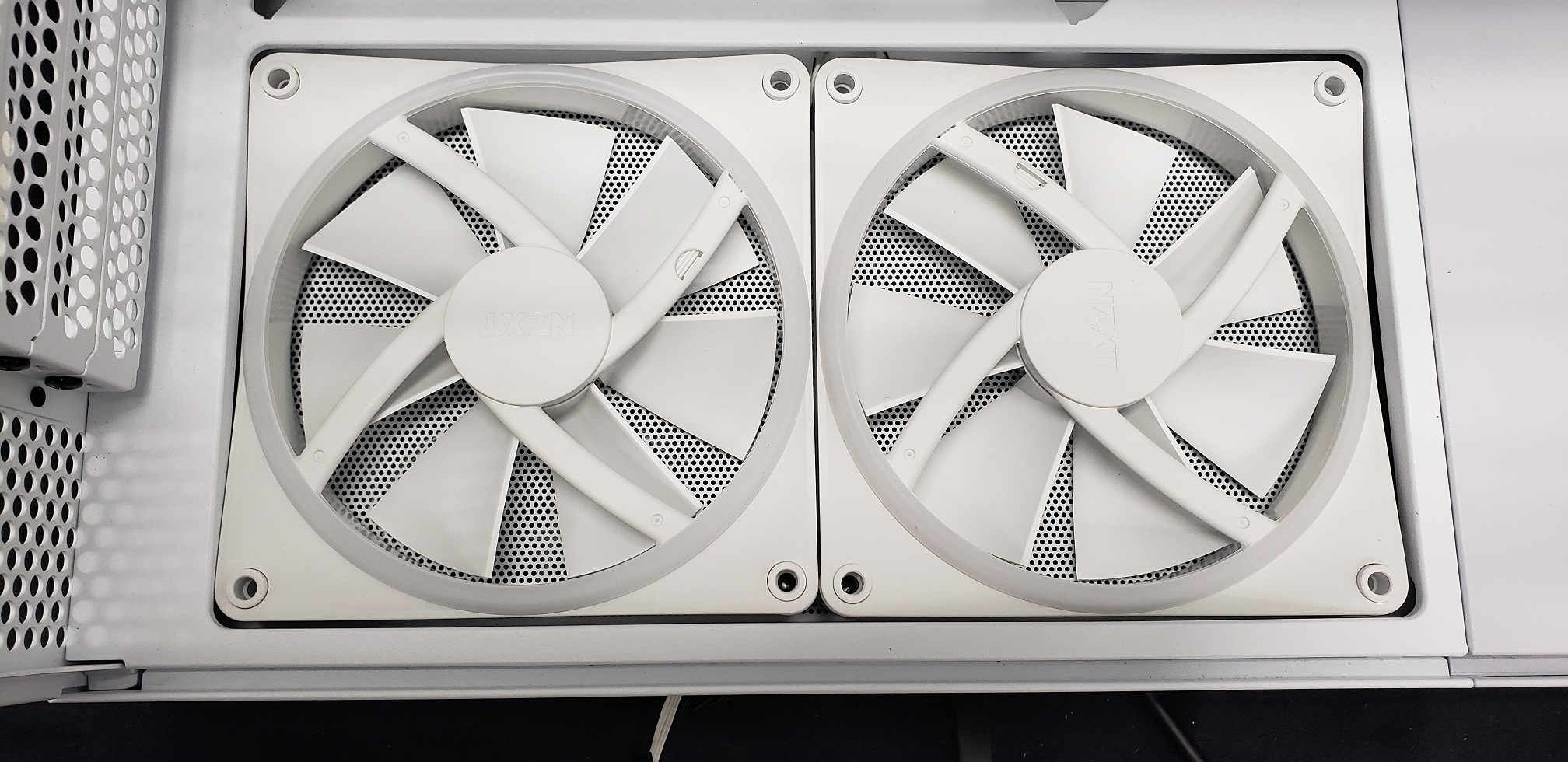

ケースの底部には、グラフィックス カードやその他の取り付けられている拡張カードに冷気を直接供給するための 140 mm ファン ペア用のスペースもあります。このビルドでは、NZXT F140 RGB Duo 140 mm ファンを使用します。フロント右セクションと同様に、幅のクリアランスのため、下部セクションにラジエーターを取り付けることはできません。
ケースの背面には、120 mm ファンとラジエーター マウントが 1 つあります。このマウントを使用すると、適切なファンを備えたコンパクトな 120 mm 水冷クーラー、または NZXT F120 RGB Duo ファンなどの単一の 120 mm ファンを簡単に取り付けることができ、システムに熱気の優れた排気を提供します。これに加えて、このセクションには、取り付けられているファンまたはラジエーターのケーブル管理に役立つ固定ポイントがあります。
ラジエーターを取り付けるときは、X 字型のパターンで向かい合う角から始めてラジエーターを固定し、次に内側のネジを締めるのが最善です。

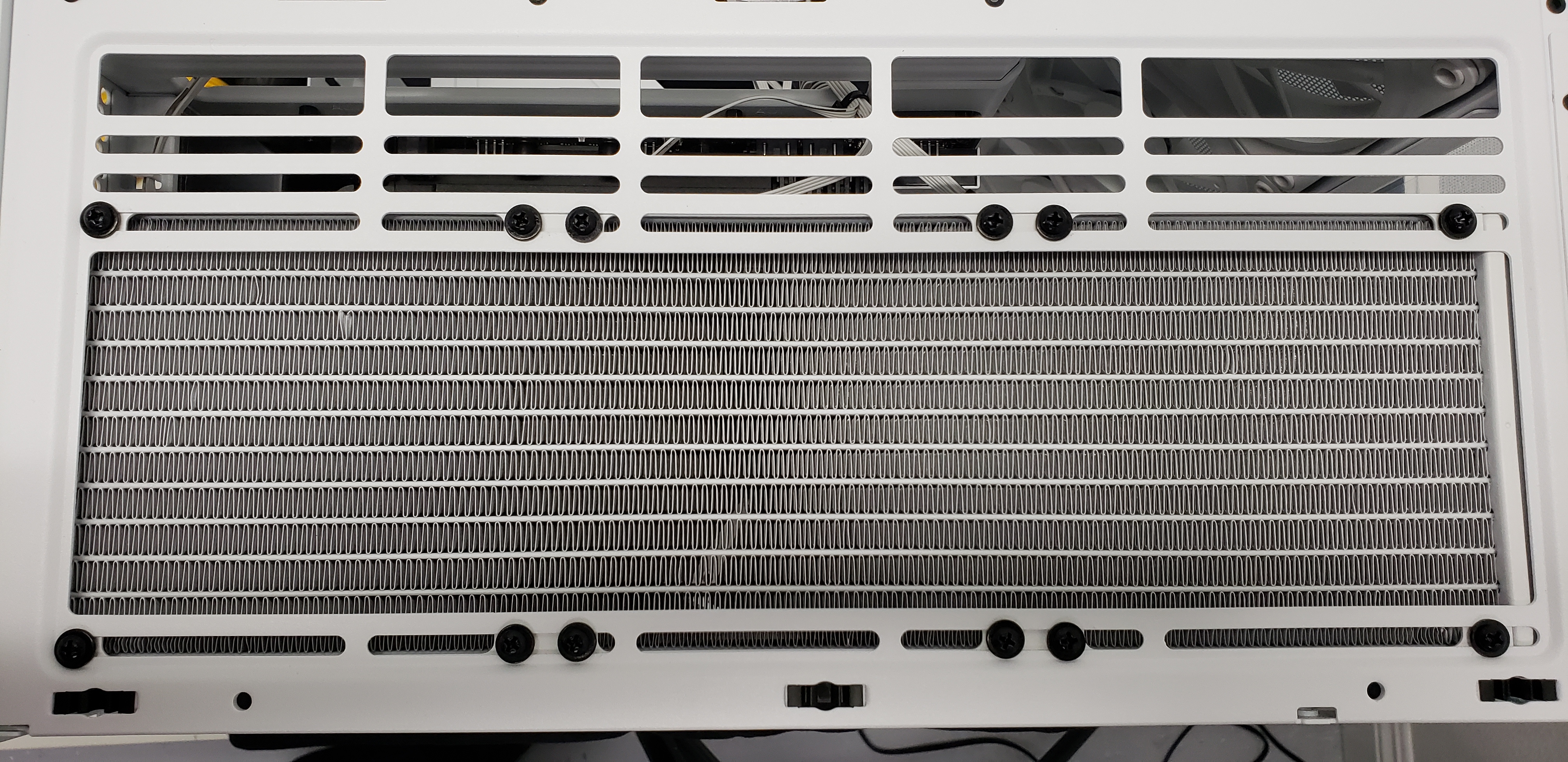

最後に、ケースの上部には上部ファン マウントがあります。これらは、最大 3 つの 120 mm ファンまたは 2 つの 140 mm ファンを問題なくサポートするだけでなく、長さ 280 または 360 mm までの水冷クーラーもサポートできます。NZXT T120 クーラーのようなタワー クーラーを使用する場合は、CPU クーラーから新鮮な空気が引き離されてパフォーマンスに影響を与える可能性があるため、このスペースを空けておくことをお勧めします。ただし、より大きな AIO クーラーを使用している場合は、上部マウントKraken および Kraken Elite シリーズなど、ほとんどの AIO 液体クーラーに十分な柔軟性を備えています。
ファンをラジエーターに取り付けるときは、ケーブルがケースの背面になる方向を向いていることを確認してください。
私たちのビルドでは、ホワイトのNZXT Kraken 360 RGB を使用しますが、以前と同様にファンを F120 RGB Duo ファンに交換します。ビルドの残りの部分と一致します。
AIO 液体クーラーの取り付け
最後のセクションでラジエーターの取り付けと、マザーボードの準備中にバックプレートを取り付ける方法について説明しましたが、クーラーのコールド プレート キャップをマザーボード自体に取り付ける必要があります。

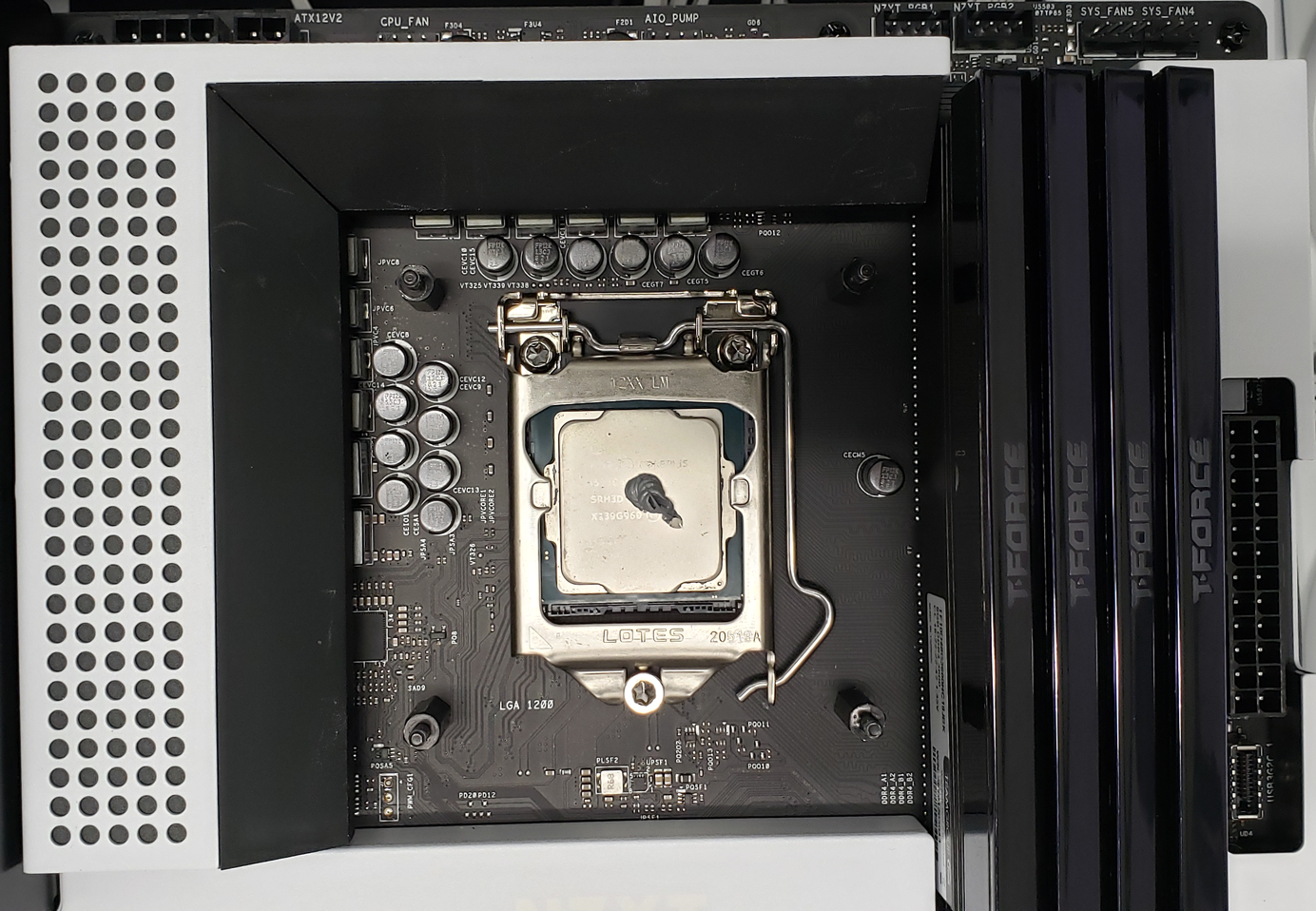

クーラーにサーマルコンパウンドが事前に塗布されていない場合は、CPU の統合ヒート スプレッダー (IHS)に適切な量を直接塗布する必要があります。これを行うには多くの方法がありますが、ここで使用する方法は、IHS の中心に豆大の量を入れる方法です。新しい、取り付けたことのない NZXT Kraken シリーズ クーラーをお持ちの場合は、サーマルコンパウンドがすでに塗布されており、すぐに使用できるため、この手順をスキップできます。

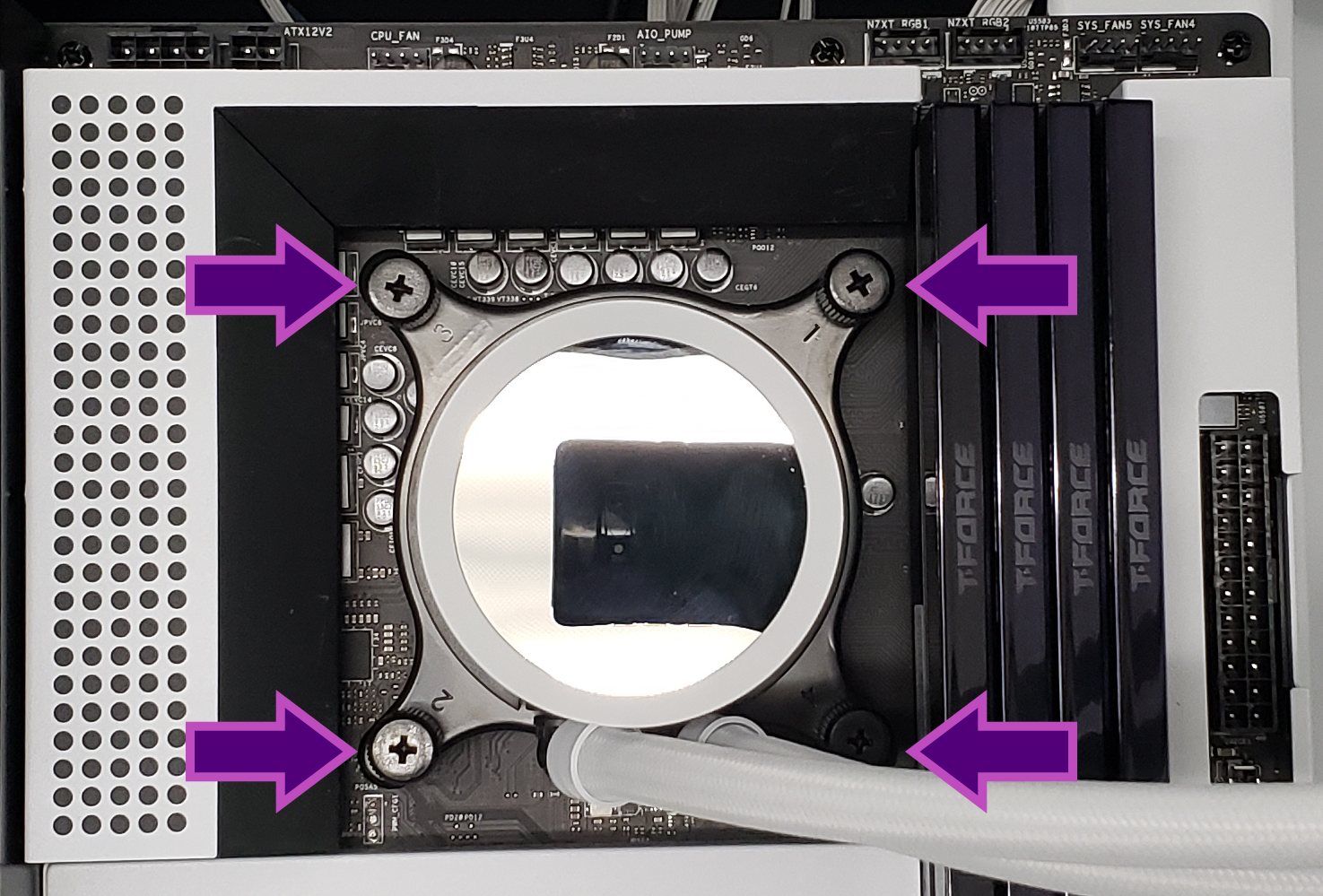

適切な取り付け金具が AIO のコールド プレート キャップに取り付けられていることを確認してください (NZXT Kraken クーラーの場合、Intel 取り付けリングがあらかじめ取り付けられています)。AMD CPU をお持ちの場合は、取り付けリングの交換方法についてはユーザーズマニュアルを参照してください)。CPU クーラーをマザーボード上のスタンドオフと位置合わせし、クーラーに同梱されているユーザーズマニュアルに従ってコールド プレート キャップを固定します。NZXT Kraken シリーズ クーラーの場合は、4 本のネジすべてをスタンドオフに緩く固定し、右上、左下、左上、最後に右下の順に X 字型のパターンで締めることをお勧めします。これらのネジを締めすぎるとシステムが不安定になる可能性があるため、これらのネジは 4 つすべてが指で締められるまでのみ締めてください。
GPUの取り付け
垂直 GPU マウントと標準 GPU マウントの比較
H6 シリーズにグラフィックス カードまたはGPUを取り付ける場合、次の 2 つのオプションのいずれかがあります。
2 つの取り付け時間のうち、どちらを選択するかは、通常、パフォーマンスの問題ではなく、個人の好みによって決まります。垂直取り付けにより、GPU のファンとフェイスプレートをよりよく見せることが容易になり、使用した GPU によっては、ビルドにとって非常に魅力的になる可能性があります。ただし、垂直マウントはマザーボード上の残りの PCIe スロットをブロックし、追加の取り付けキット (別売り) を使用する必要があることに注意してください。
GPU を取り付けるときは、特定の GPU に必要なスロットの数と、取り付けられているマザーボードの一番上の PCIe スロットと一致するスロットを特定することから始めます。このビルドでは、上に示すように 2 番目のスロット カバーから始まる 2 スロット GPU を使用します。また、PCIe スロットの右端にあるプラスチックのマーメイド クリップが開いていることを確認する必要もあります。
GPU を PCIe スロットに合わせて、マーメイド クリップが所定の位置にロックされるまで、カードをスロットにしっかりと押し込みます。PCIe スロット カバーから取り外したネジを使用して GPU を固定すると、カードがケースにしっかりと取り付けられるはずです。多くの GPU には、1 つまたは複数の形式で補助電源ケーブルが含まれている場合もあります。 6+2 ピン PCIe ケーブルまたは 16 ピン 12VHPWR ケーブル (上の写真、当社の GPU は、 6+2 2 つのうちの 1 つに 6 ピン部分のみが使用されているケーブル）。
垂直 GPU マウント キットを使用する場合は、代わりに背面の PCIe スロット カバーをすべて取り外す必要があります。垂直 GPU マウント キットの使用方法の詳細については、製品のユーザー マニュアルを参照してください。
3.5のインストール " と2.5 " ストレージドライブ

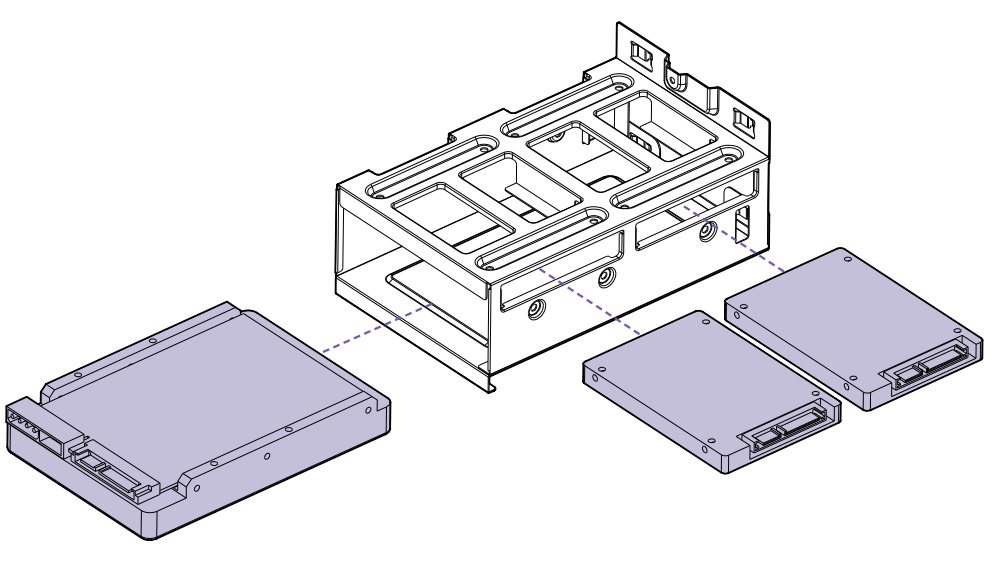

NZXT H6 シリーズの便利な機能は、単一の 3.5 ドライブと 3.5 ドライブの両方を取り付けるために使用できる、簡単に取り外し可能なドライブ ケージです。 " ストレージドライブと2.5のペア " ストレージドライブ。
ドライブを取り付けるときは、すべてのコネクタがドライブ ケージの開いた側を向いていることを確認してください。3.5 を使用する予定がない場合 " または2.5 " PC 内のドライブを取り外した場合は、ドライブ ケージを再取り付けするか、ケースから取り外したままにするかを選択することもできます。
私たちのビルドでは、追加のストレージ ドライブを使用していませんが、 NZXT [] [RGB を保持するためにケージを再インストールします。 & ケースに追加したファン用のファン コントローラー 。
電源の取り付け
電源ユニットまたはPSUを取り付けるには、まず、使用している電源のタイプを特定します。H6 シリーズは、ほとんどの ATX スタイルの電源と互換性があり、次の 3 つのカテゴリのいずれかに分類されます。
- モジュラー - PSU からのケーブルはすべて取り外して、必要に応じて使用できます。これにより、構築に必要なケーブルのみを使用するだけで済むため、ケーブル管理が容易になります。これは、ビルドに使用する PSU のタイプです。
- セミモジュラー - PSU からのほとんどのケーブルは取り外して必要に応じて使用できますが、24 ピン ATX 電源や 4+4pin CPU 電源は電源に統合されている場合がありますが、取り外し可能ではありません。
- 標準 (別名非モジュラー) - PSU からのすべてのケーブルはユニットに統合されており、取り外しできません。
ファンがケースの 外側に面し、スイッチとAC電源コネクタがケースの背面 に面するようにPSUの位置を合わせます。以下に示すように、ケースのアクセサリ ボックスまたは電源装置自体に同梱されている 4 本の PSU 取り付けネジを使用して、電源装置をケースに固定します。
次に、ビルドにどのケーブルが必要になるかを特定する必要があります。これは、PC にインストールされているすべてのハードウェアをチェックすることで実行できるため、このビルドでは次のものが必要になります。
- 24 ピン ATX 電源ケーブル 1 本 (マザーボードへ)
- 1 つ 4+4-pin CPU電源ケーブル(マザーボードへ)
- 2 6+2-pin PCIe 電源ケーブル (GPU へ)
- 1 本の SATA 電源ケーブル (RGB コントローラ、RGB へ) & ファン コントローラー、および Kraken 360 クーラー)
これらの各ケーブルは、PSU とそのターゲット部分の両方で接続する必要があります。非モジュラー PSU を使用している場合は、後の構築で邪魔にならないように、未使用の電源ケーブルを束ねて結束バンドで結ぶことをお勧めします。モジュラー PSU およびセミモジュラー PSU の場合は、これらのケーブルを取り外したままにしておくことができます。
ビルドの終了 - ケーブル管理

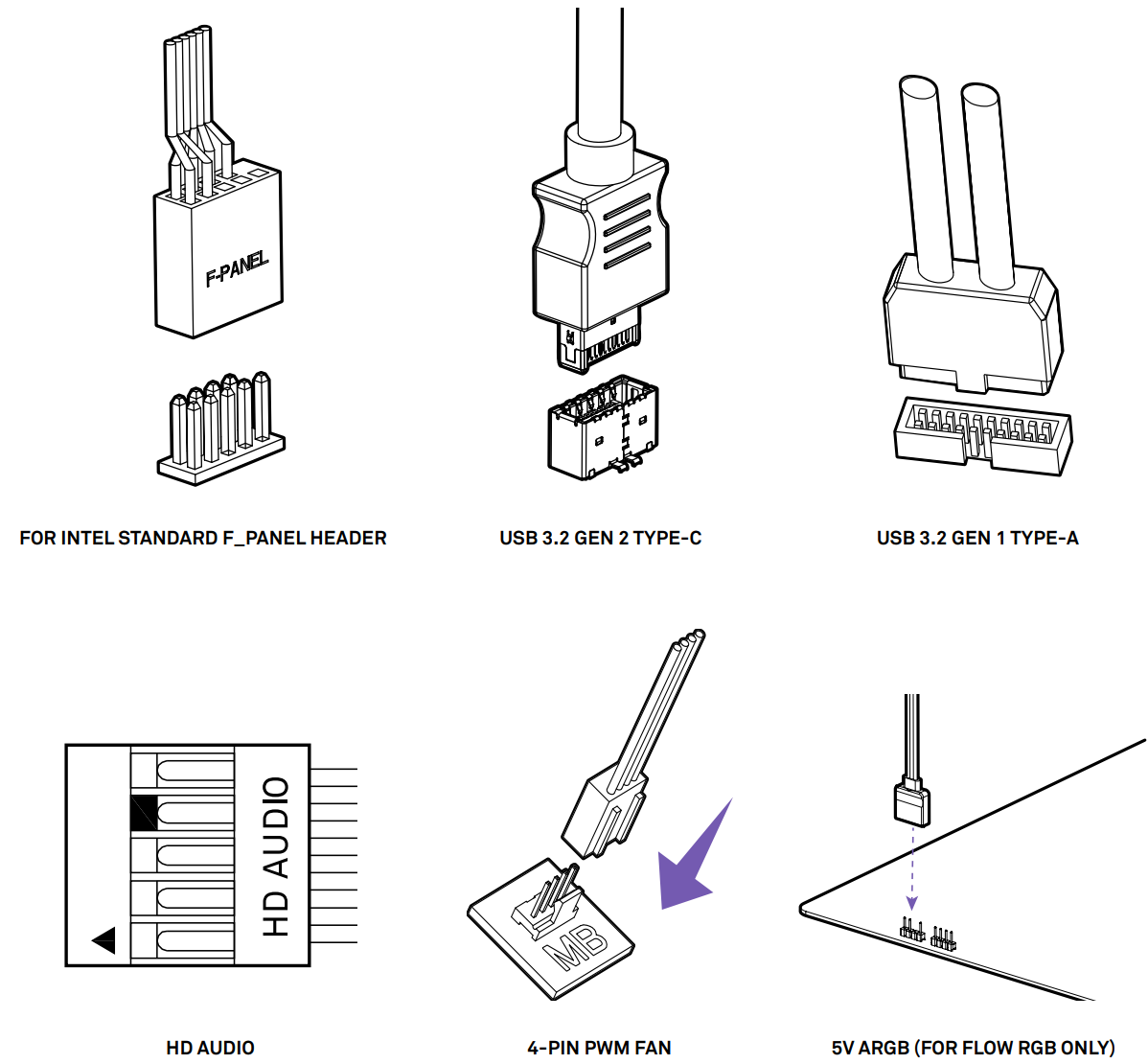

PC を組み立てる最後のステップは、残りのケーブルをマザーボードおよびその他の必要なハードウェアに接続することです。これらの中で最も簡単に始めるのはフロントパネルです。 I/O ケース自体からのケーブル:
- F_PANEL ケーブル
- HD_Audio ケーブル
- USB 3.1 Gen 2 (タイプ A) ケーブル
- USB 3.2 Gen 1 (タイプ C) ケーブル
このマニュアルでは特に次のことに言及していることに気づくかもしれません。 F_PANEL としてのケーブル " インテル規格の場合 F_Panel ヘッダ " 。あなたが AMD ユーザーであれば、ほとんどのマザーボード メーカーが過去数世代のマザーボード (X370 チップセットから始まる) にわたってこの特定の実装パターンを採用しているため、マザーボードがこのヘッダーと物理的に互換性がある可能性が非常に高くなります。マザーボードに互換性があるかどうか不明な場合は、マザーボードのメーカー、または弊社の[Customer サポート チームにお問い合わせください。あるいは、この特定のトピックについて説明している以下のリンクのガイドを確認してください。
NZXT サポート - H シリーズ ブレークアウト ケーブル
これらの各ケーブルを接続する適切な場所はビルドごとに異なりますが、ほとんどのATXおよびmATXマザーボードでは、同じパターンに従う傾向があります。
- F_PANEL - マザーボードの右下隅
- HD_Audio - マザーボードの左下隅
- USB 3.1 Gen 2 (タイプ A) - マザーボードの下端、 F_PANEL コネクタまたはマザーボードの右端、SATA コネクタの近く
- USB 3.2 Gen 1 (タイプ C) - マザーボードの右端、24 ピン ATX 電源コネクタの近く
次に、ファンおよび照明コントローラー、または AIO 液体クーラー (該当する場合) からの USB 2.0 内部接続をマザーボードに接続し、続いてマザーボードから取り付けられている SATA ストレージ ドライブへの SATA データ接続を接続します。PC でライト ストリップ、バックプレートなどの 5V ARGB または 12V RGB ハードウェアを使用している場合は、これらを適切なポートに接続する良い機会です。私たちのビルドのように専用のファン コントローラーを使用していない場合は、すべてのファンからの 12V 電源ケーブルをマザーボード上の適切なヘッダーに接続していることを確認することも必要です。これらの接続の詳細については、マザーボードおよびその他のコンポーネントに付属のユーザー マニュアルを確認してください。
ここから、24 ピン ATX 電源ケーブル (通常はマザーボードの右側)、12V CPU 電源ケーブル (通常はマザーボードの左上隅) などの残りの電源接続を接続する必要があります。マザーボード、PCIe または 12VHPWR 電源ケーブル (通常は GPU の最も右側)、そして最後に必要な SATA またはペリフェラル電源ケーブル。
この段階で、すべてのケーブルが接続されたら、パネルを元に戻して問題なく PC を起動できます。ただし、このままではシステム自体が少し混乱しているように見えるかもしれないことに気づくかもしれません。このステップでは、ほとんどのユーザーが ケーブル管理を通じてシステムを整理したいと思うでしょう。
ありがたいことに、NZXT H6 シリーズには、箱から出してすぐに使える、ケーブルの配線、束ね、管理を行うための多数のオプションが含まれており、ほんの少しの時間と追加の供給品だけが必要です。ケーブル管理に最も一般的に使用されるツールは次のとおりです。
- ケーブルタイ、別名 " 結束バンド " または " ツイストタイ "
- ケーブル ストラップ (ベルクロ ストラップとも呼ばれます)
- 電気テープ
- ケーブルスリーブ
- 収縮包装
- ケーブルラップ
- フラッシュアングルカッター、ワイヤーカッター、またはハサミ
このガイドでは、いくつかの結束バンド (アクセサリ ボックスに含まれています)、内蔵ケーブル ストラップ、いくつかの追加のケーブル ストラップ、および 1 対のフラッシュ アングル カッターを使用してシンプルにします。

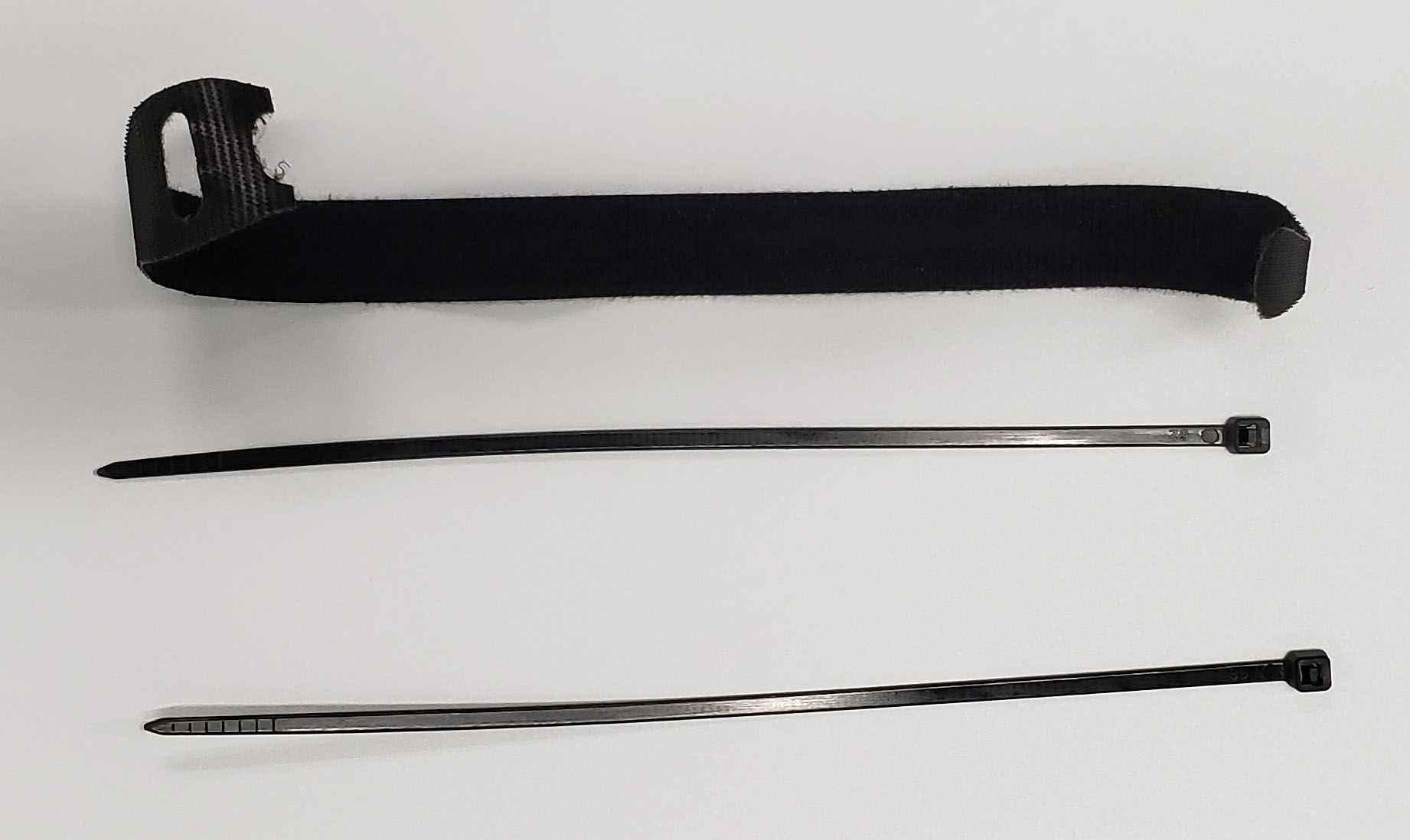

結束バンドとベルクロ ストラップは、ケーブルをきれいに管理するための貴重なリソースです。

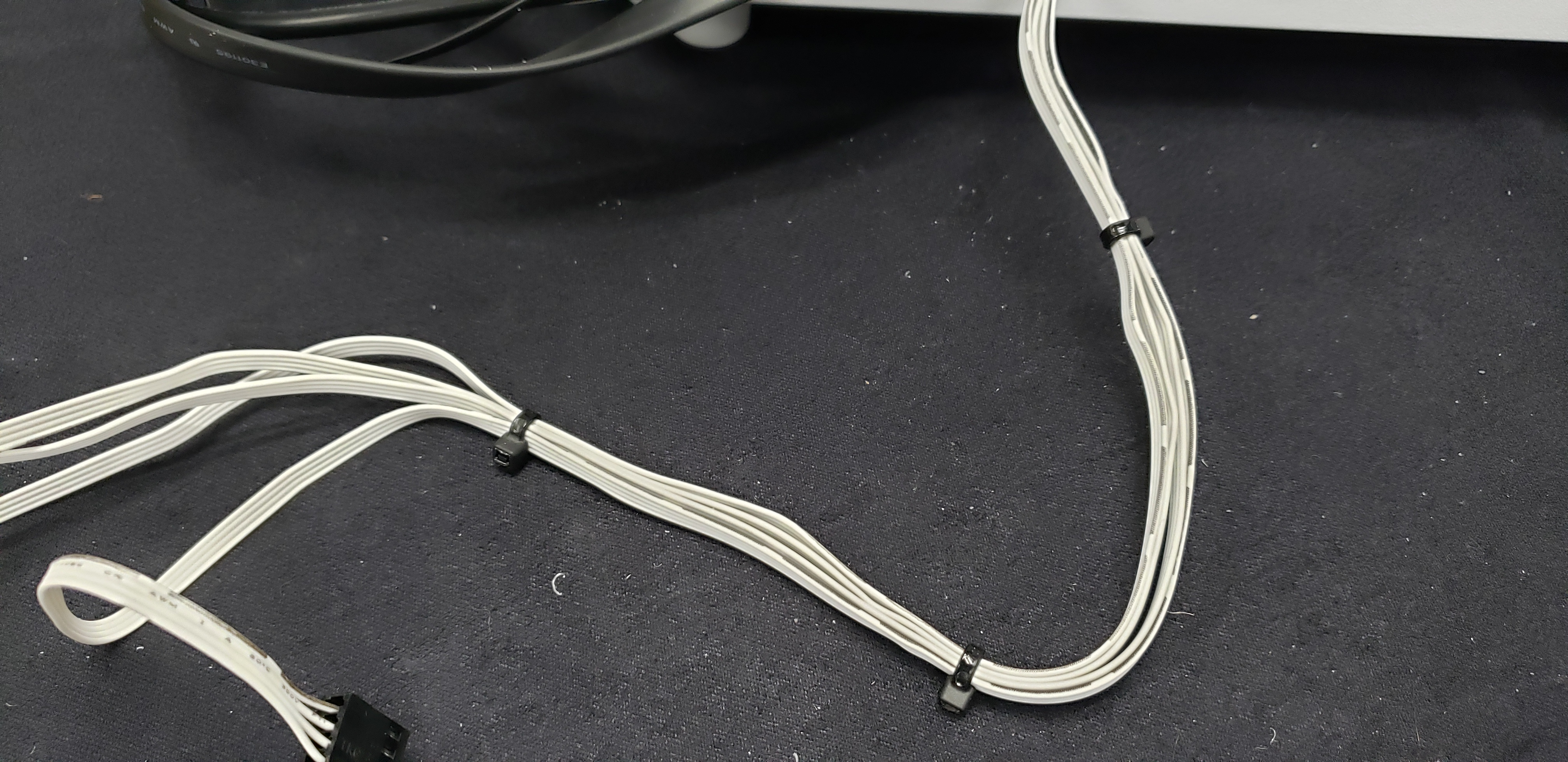

まず、近くの場所から出てくる同様のケーブルをケースに集め、結束バンドやケーブル ストラップを使用してまとめます。このビルドでは、結束バンドを使用してこれらのケーブルの一部をいくつかのグループにまとめています。
- 下部ファンのRGB & ファンケーブル(4本)
- フロントファンのRGB & ファンケーブル (6 本)
- トップファンのRGB & ファンケーブル (6 本)、リアファン RGB & ファンケーブル (2 本)、および Kraken Breakout ケーブル (2 本)
- フロント I/O パネルケーブル（4本）
- GPU の PCIe 電源ケーブル (2 本のケーブル)
ケーブルをどのように束ねるかは完全に個人の好みに依存しますが、複数のデバイスのケーブルをまとめておくきれいな方法は、新しいケーブルがバンドルに追加されるたびに新しい結束バンドを導入することです。 and/or 4 ～ 6 インチごとに新しい結束バンドを追加します。また、コンポーネントのメンテナンスとアップグレードが容易になるため、PSU 電源ケーブルを PSU 以外の電源ケーブルに結束バンドで結んで、代わりにケーブル ラップを使用することも推奨されません。このビルドでは、関連部品 (上部ファンや Kraken ブレークアウト ケーブルなど) を一緒に結束バンドで結ぶことにしましたが、CPU 電源ケーブルや背面電源ケーブルなどの無関係な部品にはケーブル ストラップを使用しました。

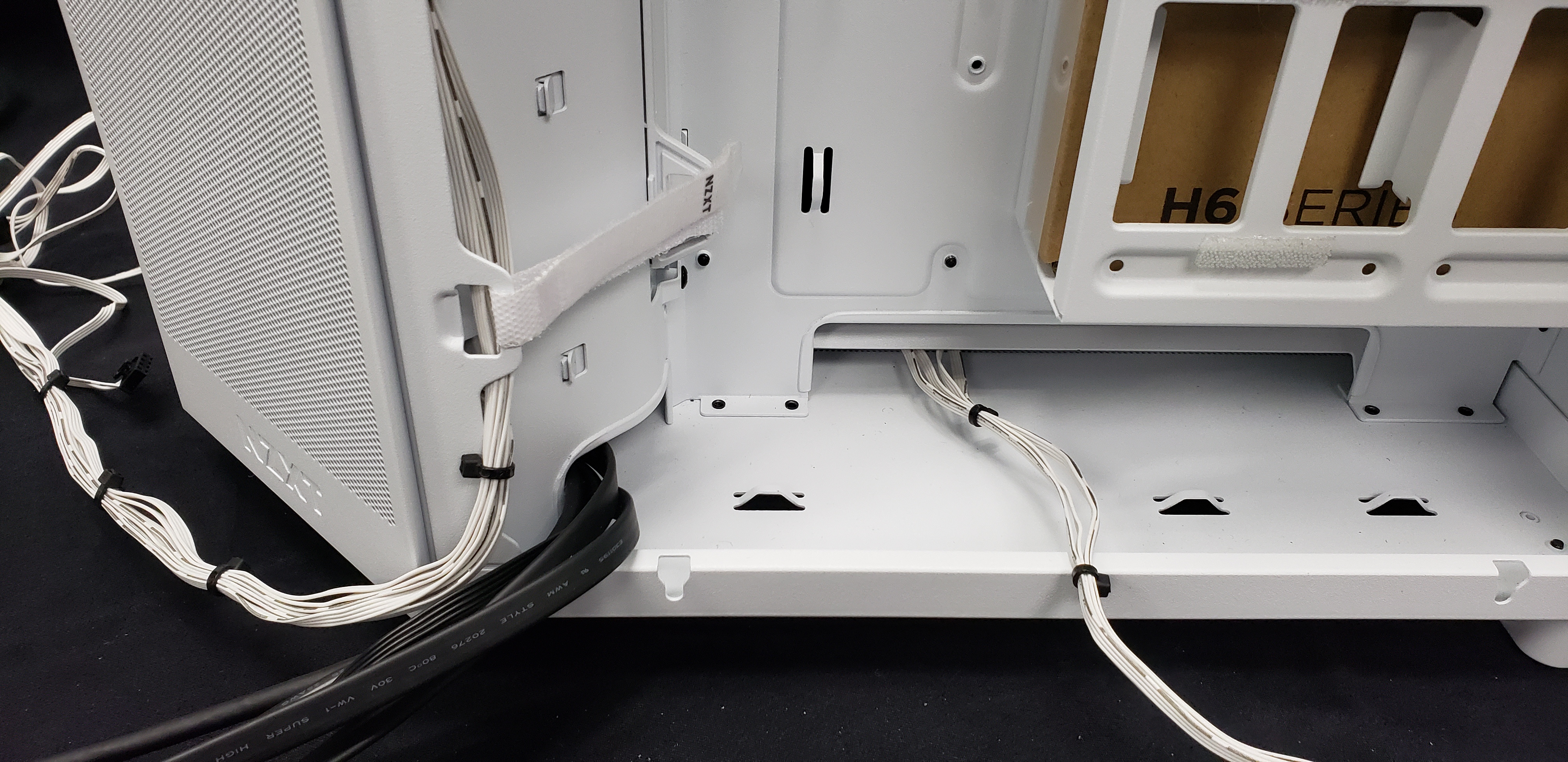

[上の写真にある金属ループのようなタイダウンは、結束バンドまたはケーブル ストラップを追加して、グループ化されたケーブルをケースに固定して邪魔にならないようにするのに最適なポイントです。

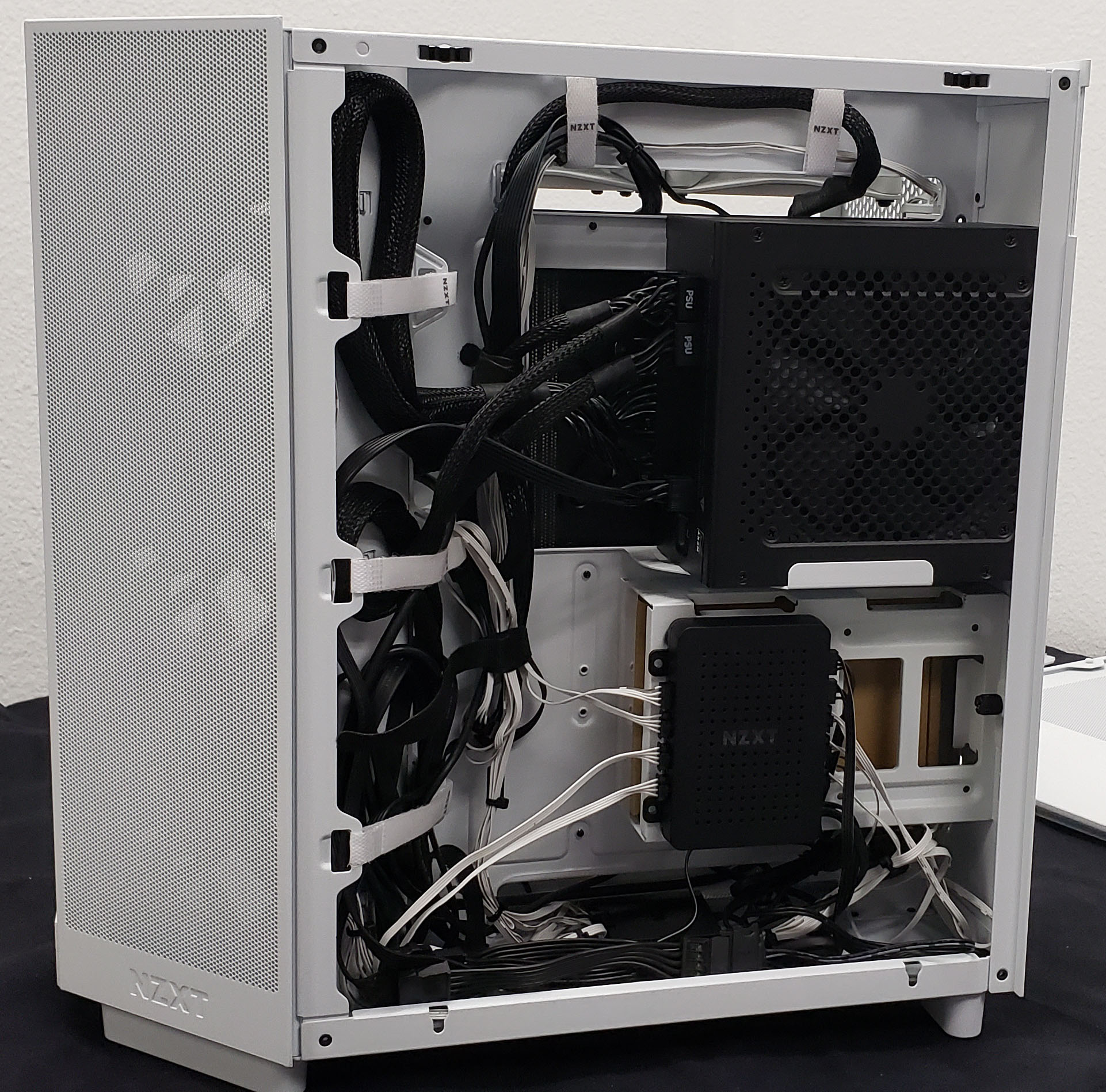

ここから、ケーブルがケースの右側のチャンバーにきれいに配線されていることを確認し、内蔵のケーブル ストラップとケース自体内のさまざまな固定ポイントを使用してケーブルをケース自体に固定し始めます。背面エリアでケーブルをグループ化する場合は、まずハードウェアに基づいてケーブルをグループ化し、次にケーブルの接続元に基づいてグループ化することをお勧めします。たとえば、トップ ファン ケーブルと Kraken ケーブルは一緒にグループ化され、上部ケーブル ストラップまで伸び、そこでリア ファン ケーブルと接続されます。 4+4pin CPU 電源ケーブルを中央のケーブル チャネルに移動する前に、追加のケーブル ストラップを使用して固定します。
H6 シリーズには、マザーボードの上端と右前端に沿ってケーブル ストラップが付属しています。これらのストラップをどのように装着するかは個人の好み次第ですが、このビルドでは次のルートを採用しました。
- ルート1（トップグループ） > 中心 > 底） - 4+4-pin CPUパワー + リアファンケーブル > トップチャンネル、トップファン + クラーケンブレイクアウト > トップチャンネル > センターチャンネル > PSU、RGBコントローラー、マザーボード、SATA電源
- ルート 2 (右前グループ) > 下) - フロントファン > フロント右チャンネル、フロント I/O ケーブル > フロントライトチャンネル > マザーボード、RGB & ファンコントローラー
- ルート 3 (中前右グループ) > 電源) - 24 ピン ATX 電源ケーブル + 2倍 6+2 PCIe電源ケーブル > フロントライトチャンネル > 電源
- ルート 4 - (正面右) > 下) - SATA 電源ケーブル、フロント右チャンネル > 底 > RGBコントローラー、RGB & ファンコントローラー
すべてのケーブルを配線して固定したら、取り外したパネルをケースから再取り付けし、PC をデスクにセットアップして、作業を鑑賞できるようにします。
H6 ビルドの本を完全に閉じる前に、最後に指摘しておきたいのは、ケーブル管理は PC の内のに限定される必要はなく、デスク全体に拡張できるということです。ありがたいことに、H6 シリーズのちょっとしたボーナス機能は、ケース自体に外部固定ポイントのセットが含まれていることです。これらの固定ポイントを利用すると、PC の背面から出てくるケーブルがごちゃごちゃになるのではなく、PC ケーブルを整理できます。
