スマートデバイスV2を交換する

ステップ1 - ケースの準備

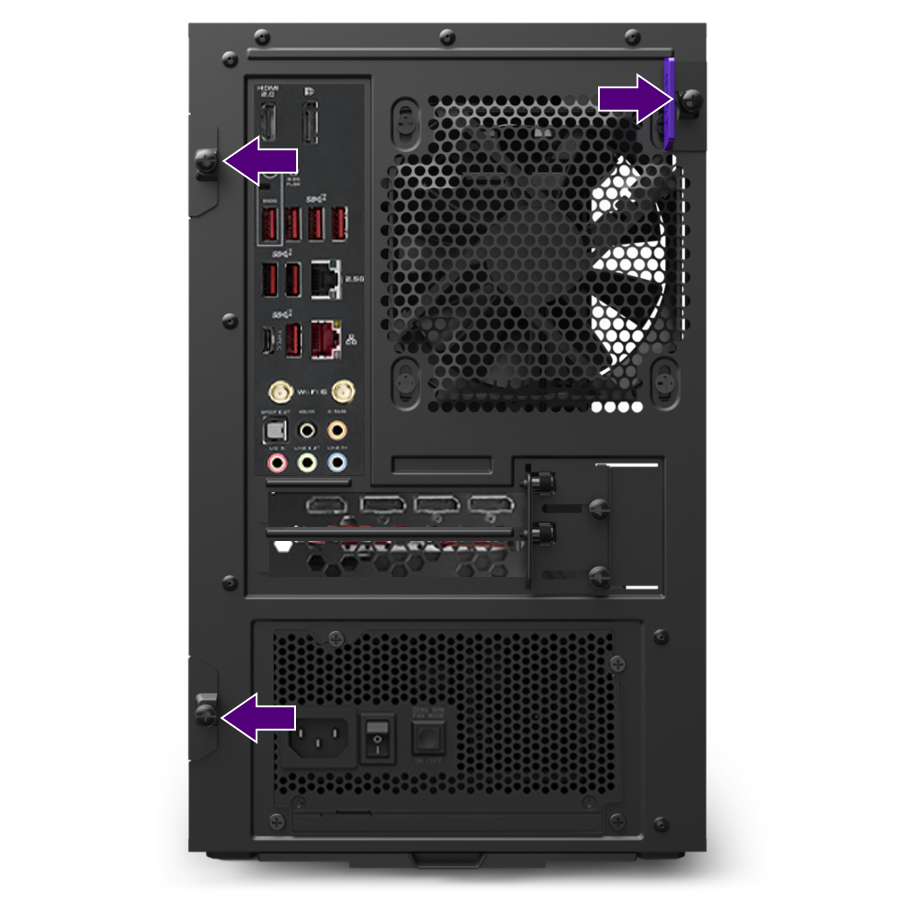

まず、サイドパネルをケースに固定している3本のネジを緩める：

チェックポイント -3本 のネジ はキャプティブネジであり、 緩めるとぐにゃりと落ちる。  これらのネジは 、 、完全 に取り外す必要はない。

ネジが緩んだら、メタルサイドパネルをケースの背面 、次にガラスパネルをケースの 上面 、パネルを引っ張って外す。 破損を防ぐため、両方のパネルを安全な場所に置く。

ステップ2 - スマートデバイスV2を取り外す

スマートデバイスV2は、以前金属製のサイドパネルが取り付けられていた場所の左上隅に位置する。 スマートデバイスV2から以下の接続を外す：

• FAN 1-3ヘッダーに接続されたすべてのファン
• LED 1および2ヘッダーに接続されたすべてのRGBデバイス
• マザーボードの内部USB 2.0接続
• 電源ケーブルでのSATA電源接続

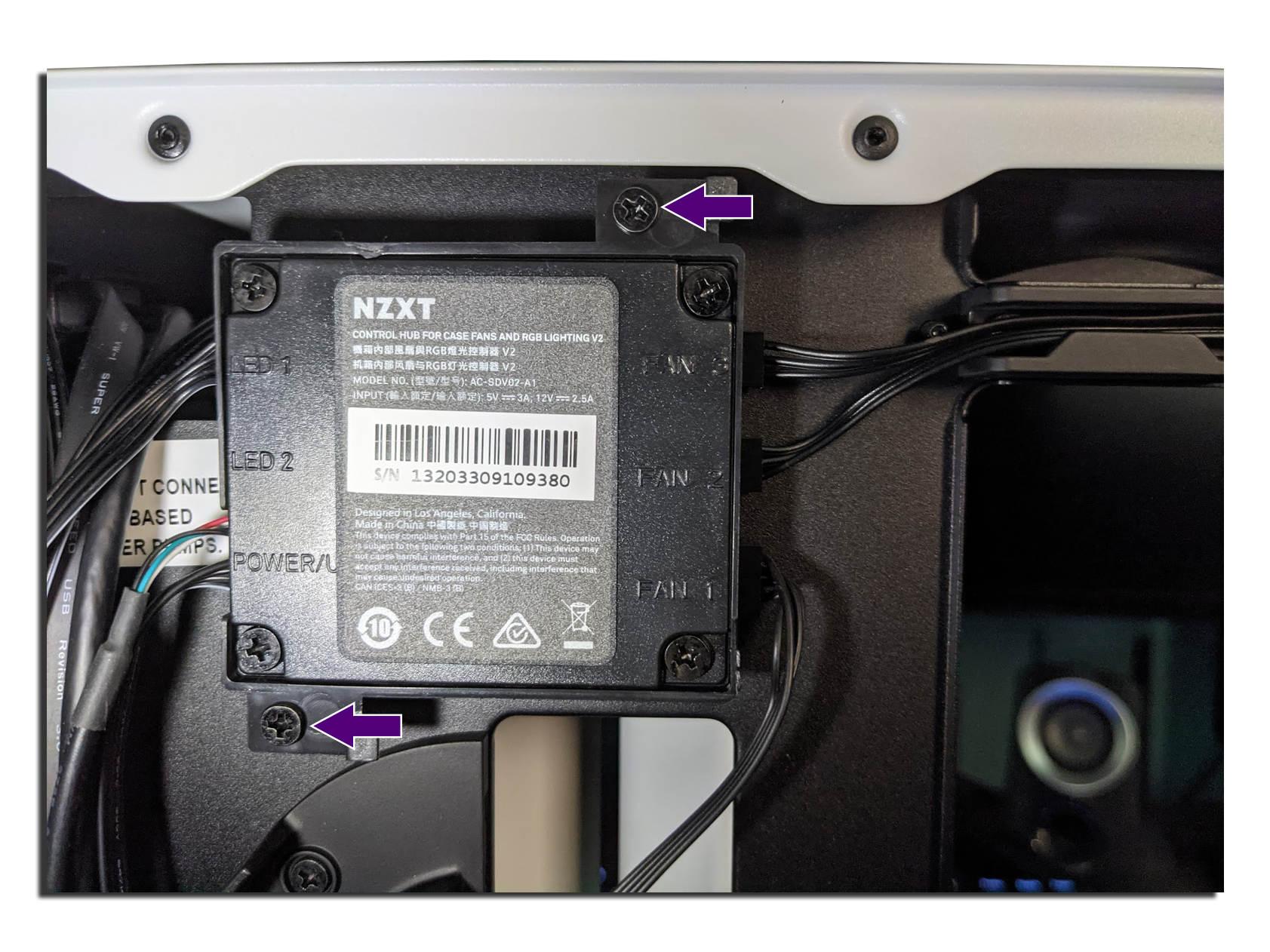

ここから、下図に示す2つのタブ付きネジを外す：

ネジを外せば、デバイスは簡単にケースから外れる。

ステップ1 - ケースの準備

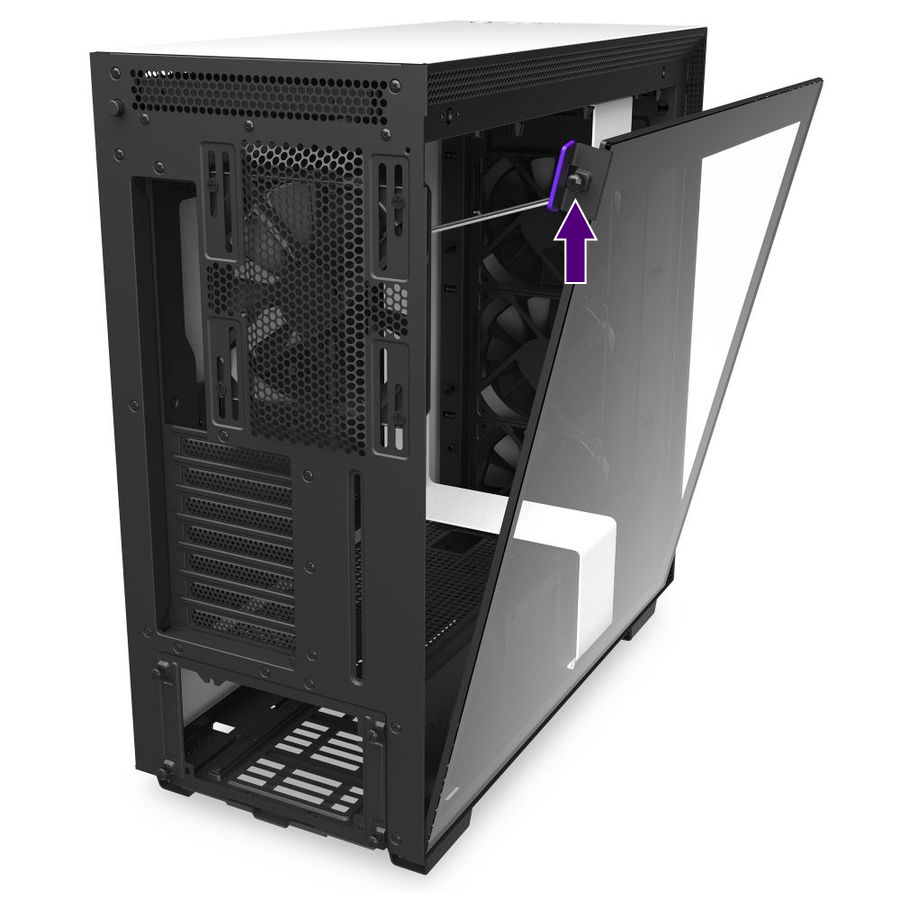

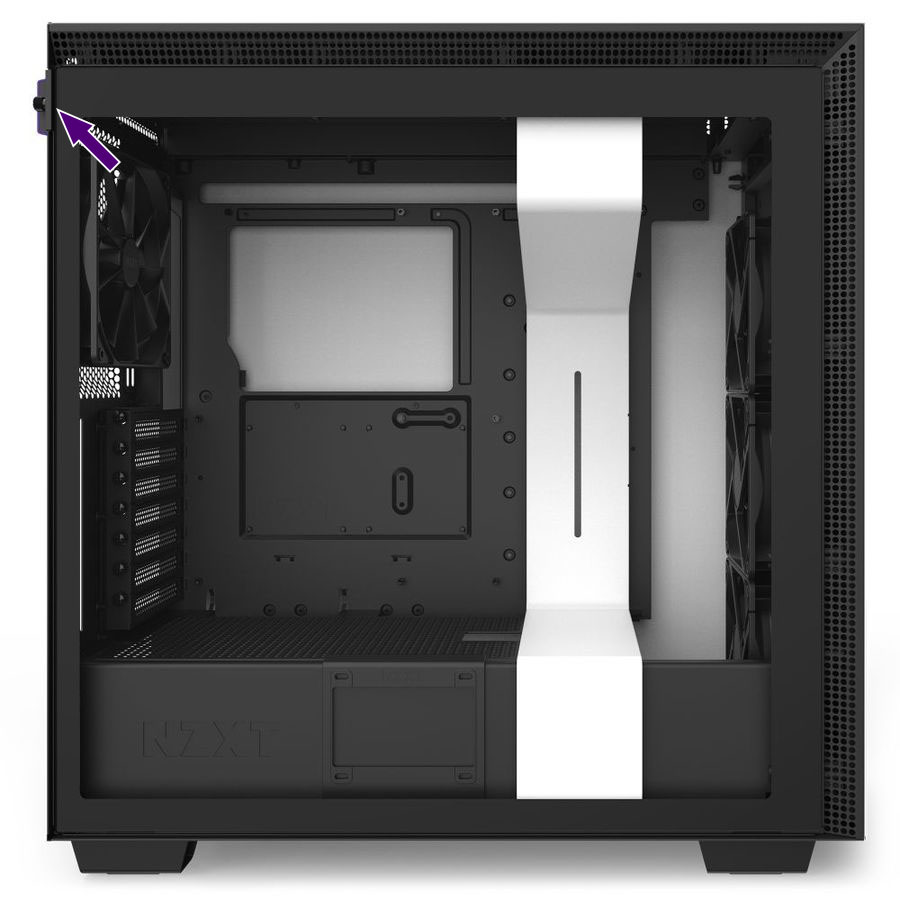

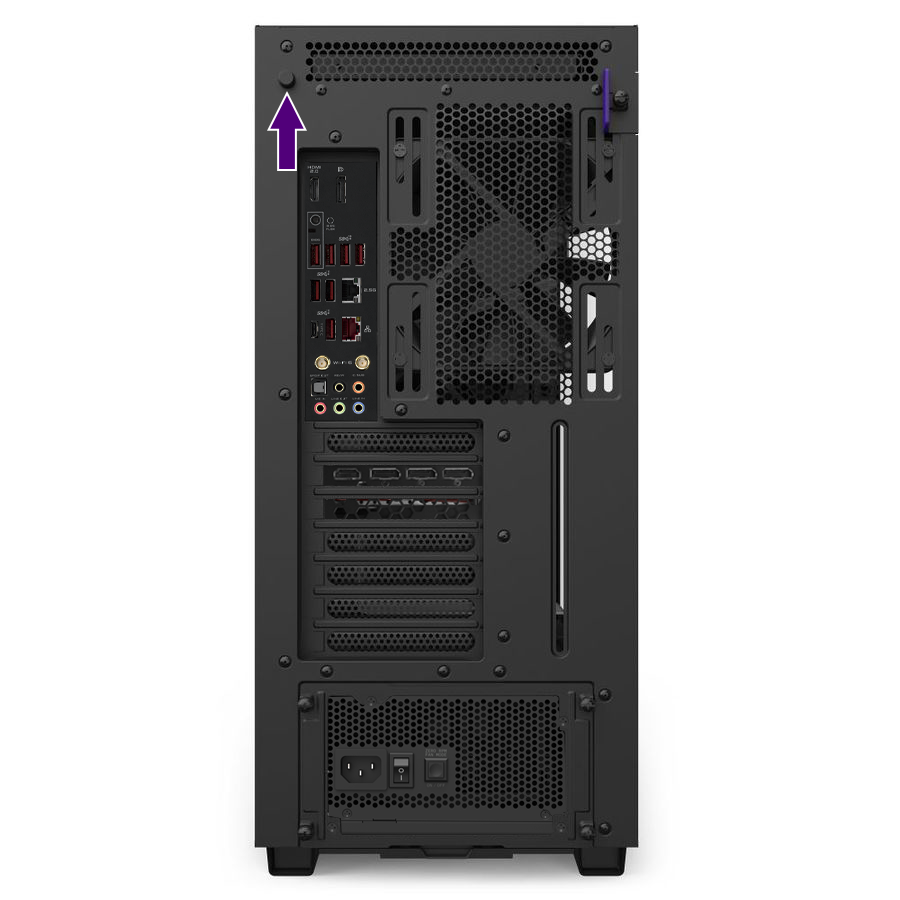

ガラスパネルをケースに固定しているネジを緩める： ガラスパネルを取り外すには、金属製のプルタブを使い、ガラスパネルをケースの 上部 から引き離し、持ち上げる。  ケーブルにアクセスするには 、ケース背面に あるパネルリリースボタンを押し、パネルのロックを解除する。 最後に、以下の場所にある3本のネジを外し、ケーブルバーを取り外す：

• ケーブル・バーの下部
• ケーブル・バーの上部（以下のガイドを参照のこと）
  • NZXTサポート - H710のパネル取り外し方法

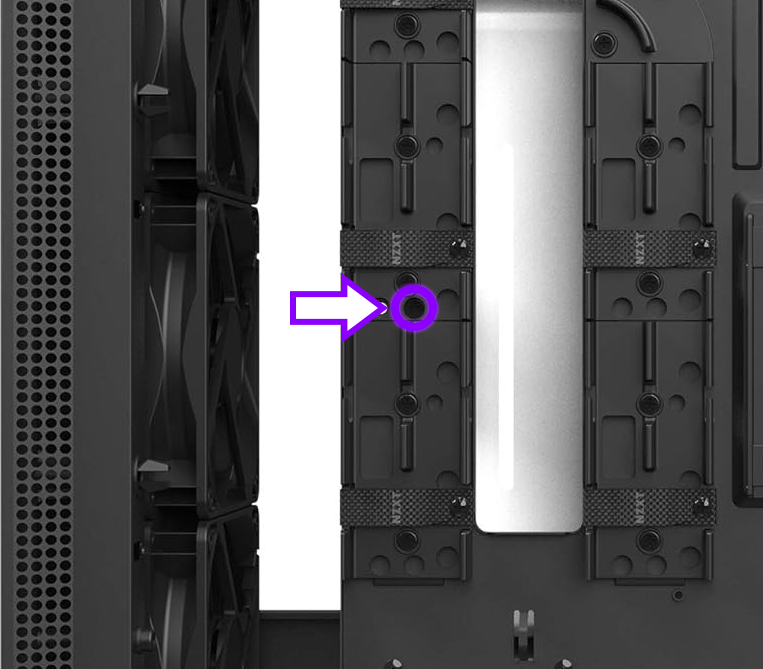

• ケーブルバー後部（下写真）

ステップ2 - スマートデバイスV2を取り外す

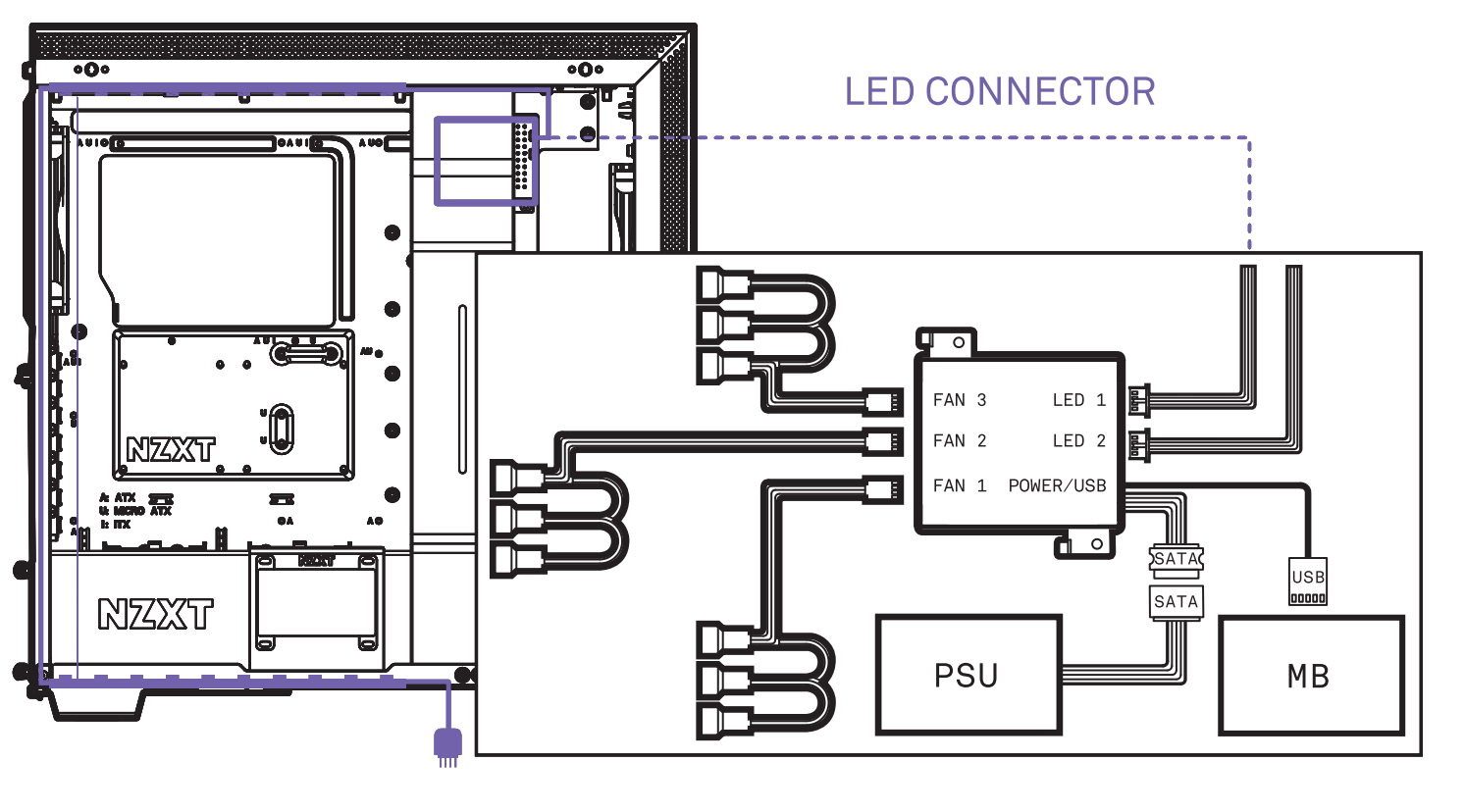

スマートデバイスV2は、以前ケーブルバーが取り付けられていた場所の裏側、右上隅に配置される。 スマートデバイスV2から以下の接続を外す：

• FAN 1-3ヘッダーに接続されたすべてのファン
• LED 1および2ヘッダーに接続されたすべてのRGBデバイス
• マザーボードの内部USB 2.0接続
• 電源ケーブルでのSATA電源接続

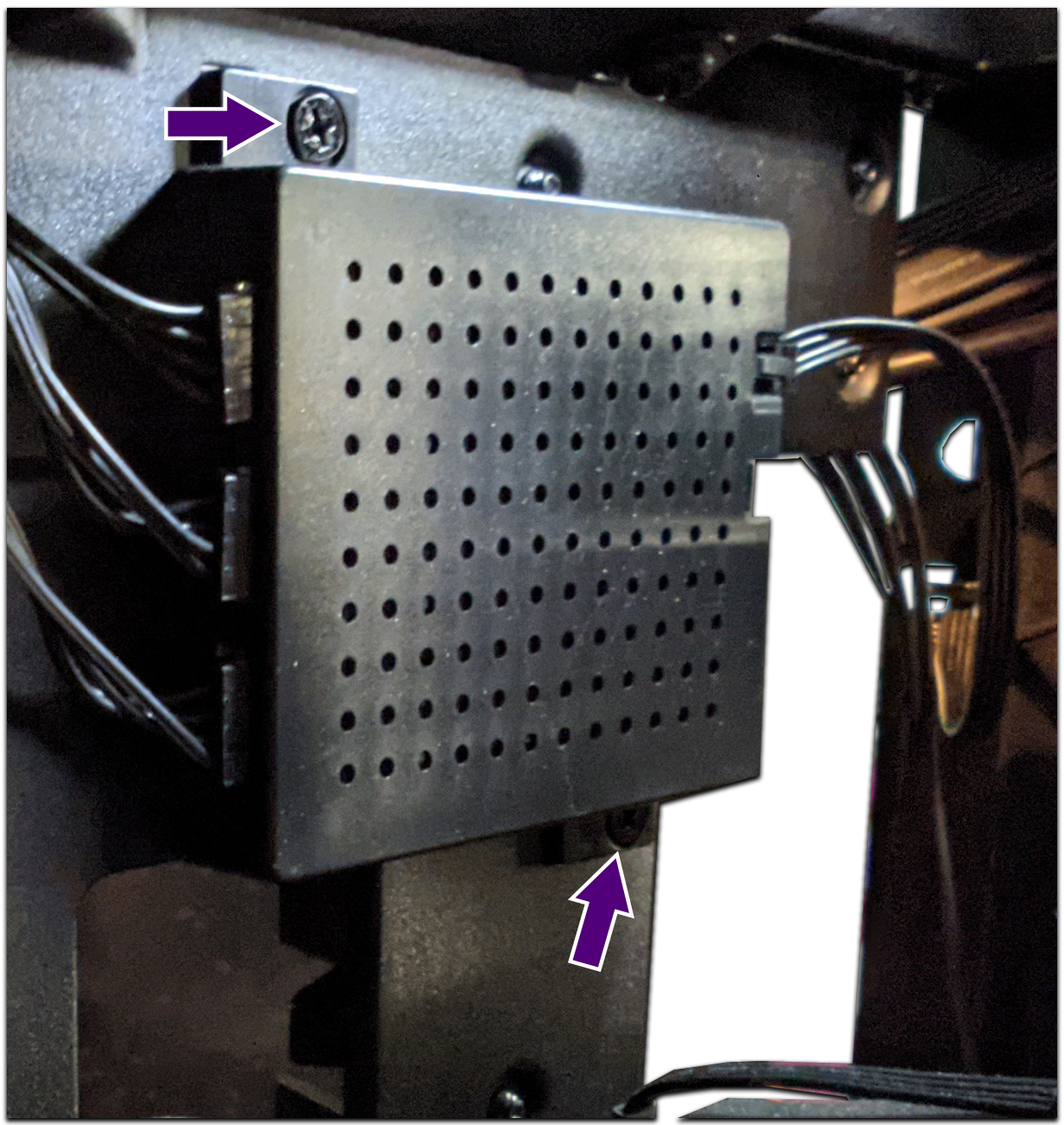

ここから、下図に示す2つのタブ付きネジを外す：

ネジを外せば、デバイスは簡単にケースから外れる。
