H210ガイド

このガイドは、2019年にリリースされたH210ケースに特化しています。このケースモデルは、ケース背面のモデル番号を確認することで簡単に識別できます。

このガイドでは、以下のものが必要です：

ケースの準備

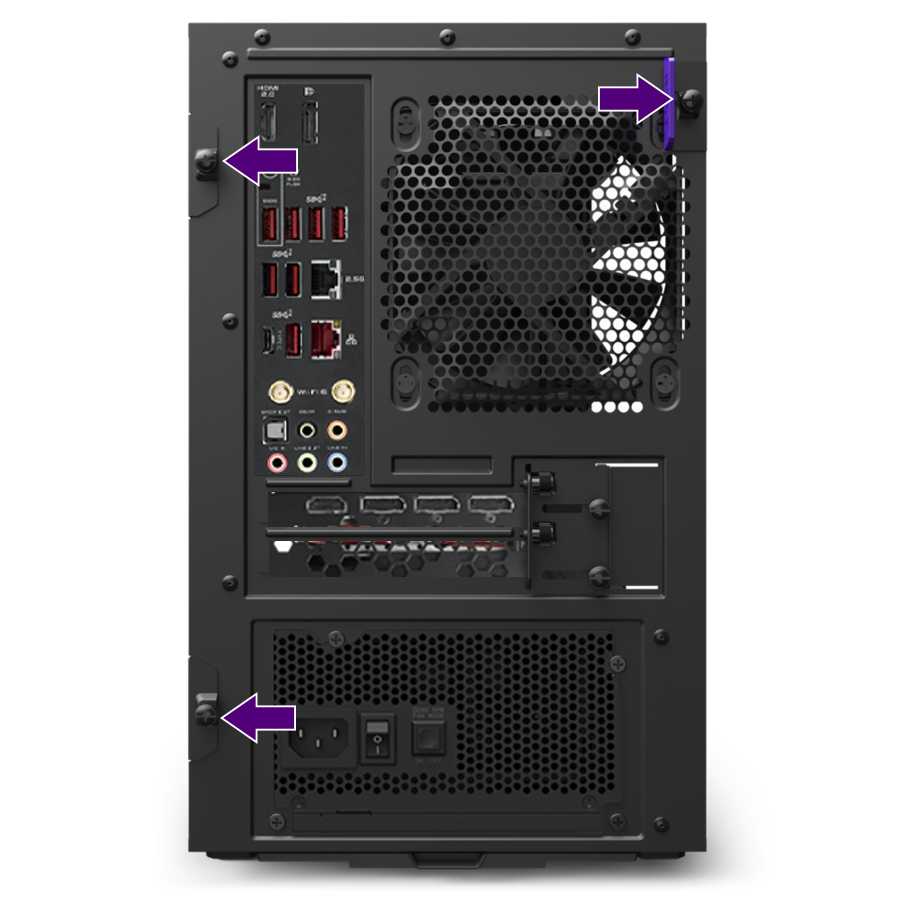

トップI/Oモジュールを交換するには、まず強化ガラスサイドパネルと金属製サイドパネルを、以下に示すようにケース背面のネジを緩めて取り外します。これらはキャプティブスクリューで、パネルに付いたままになります。ネジを外そうとしないでください。

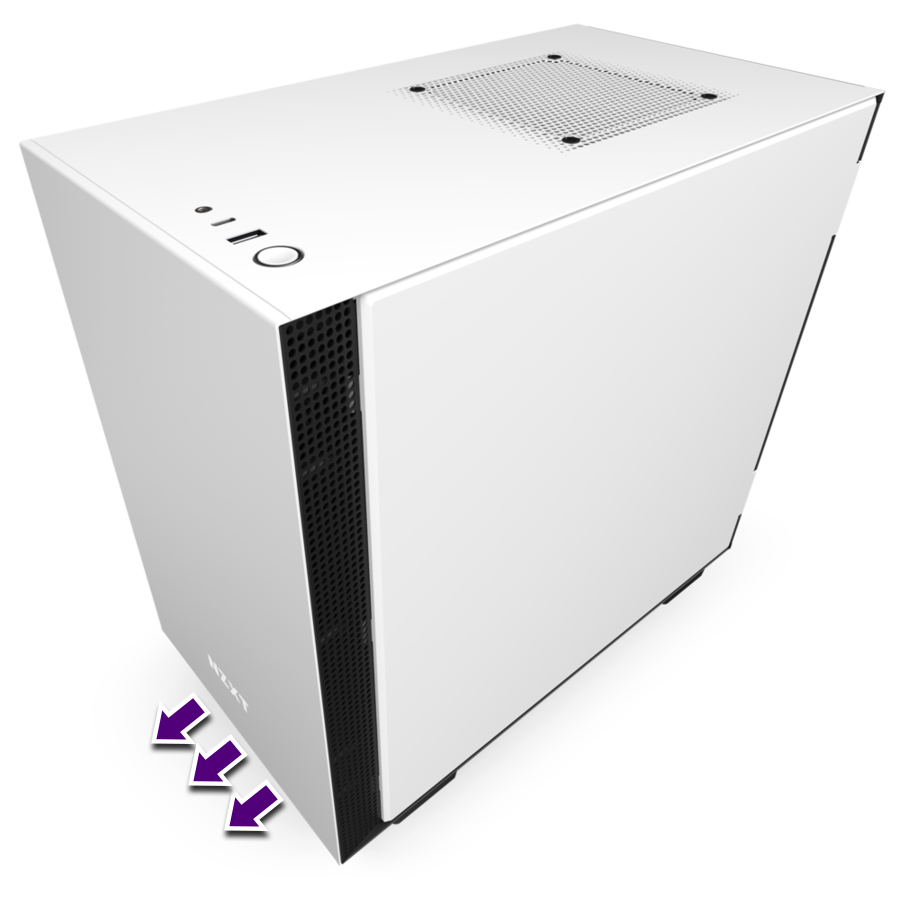

ネジを緩めたら、パネルを取り外して横に置きます。金属製フロントパネルを取り外すには、下端の裏側からパネルをつかみ、しっかりと外側に引っ張ります。パネルは摩擦で固定されているため、少し力を入れると外れます。

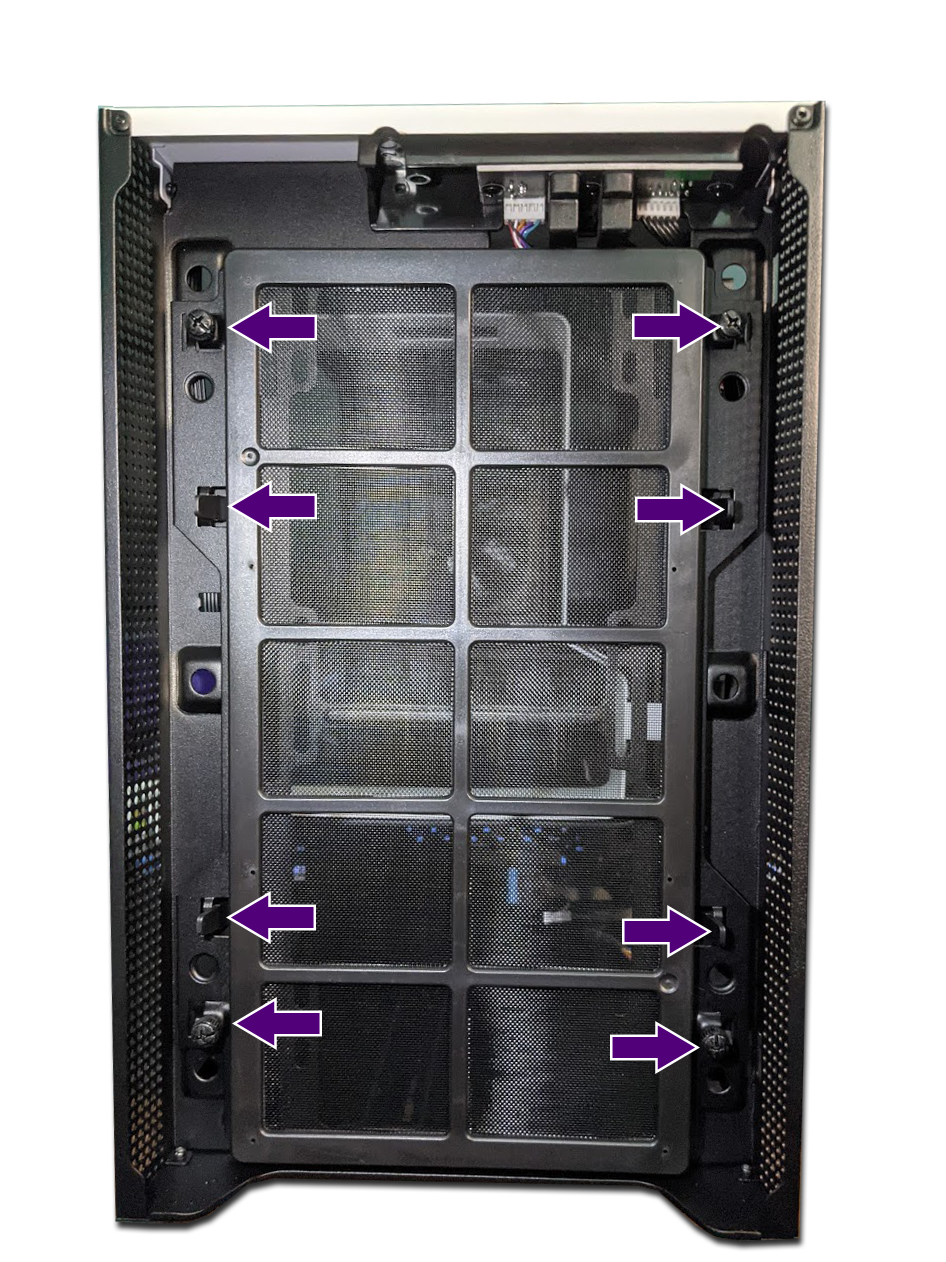

金属製フロントパネルを取り外した後、モジュールに完全にアクセスするために、フロントエアフィルターとフロントラジエーターブラケットを取り外す必要があります。フロントエアフィルターはプラスチッククリップで固定されており、ブラケットはキャプティブサムスクリューで固定されています。

フロントマウントラジエーターを使用している場合は、接続チューブを損傷しないよう、ブラケットを外す前にラジエーターをブラケットからネジで外すことを推奨します。
フロントマウントファンを使用している場合は、ファンを外さずにブラケットを取り外しても安全です。

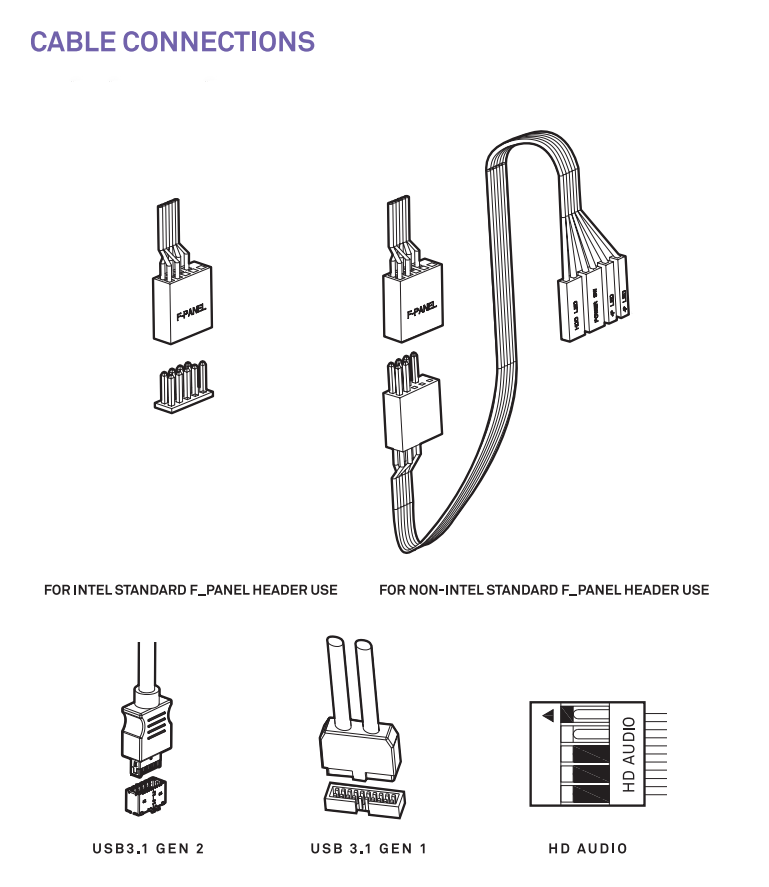

フロントエアフィルターとフロントラジエーターブラケットを取り外すと、フロントI/Oモジュールに完全にアクセスできるようになります。この段階で、モジュールをケースから外す前にフロントI/Oモジュールの接続を外すことを推奨します。すべてのH210シリーズケースは以下の接続を使用します：

フロントパネルUSBモジュールの取り外し

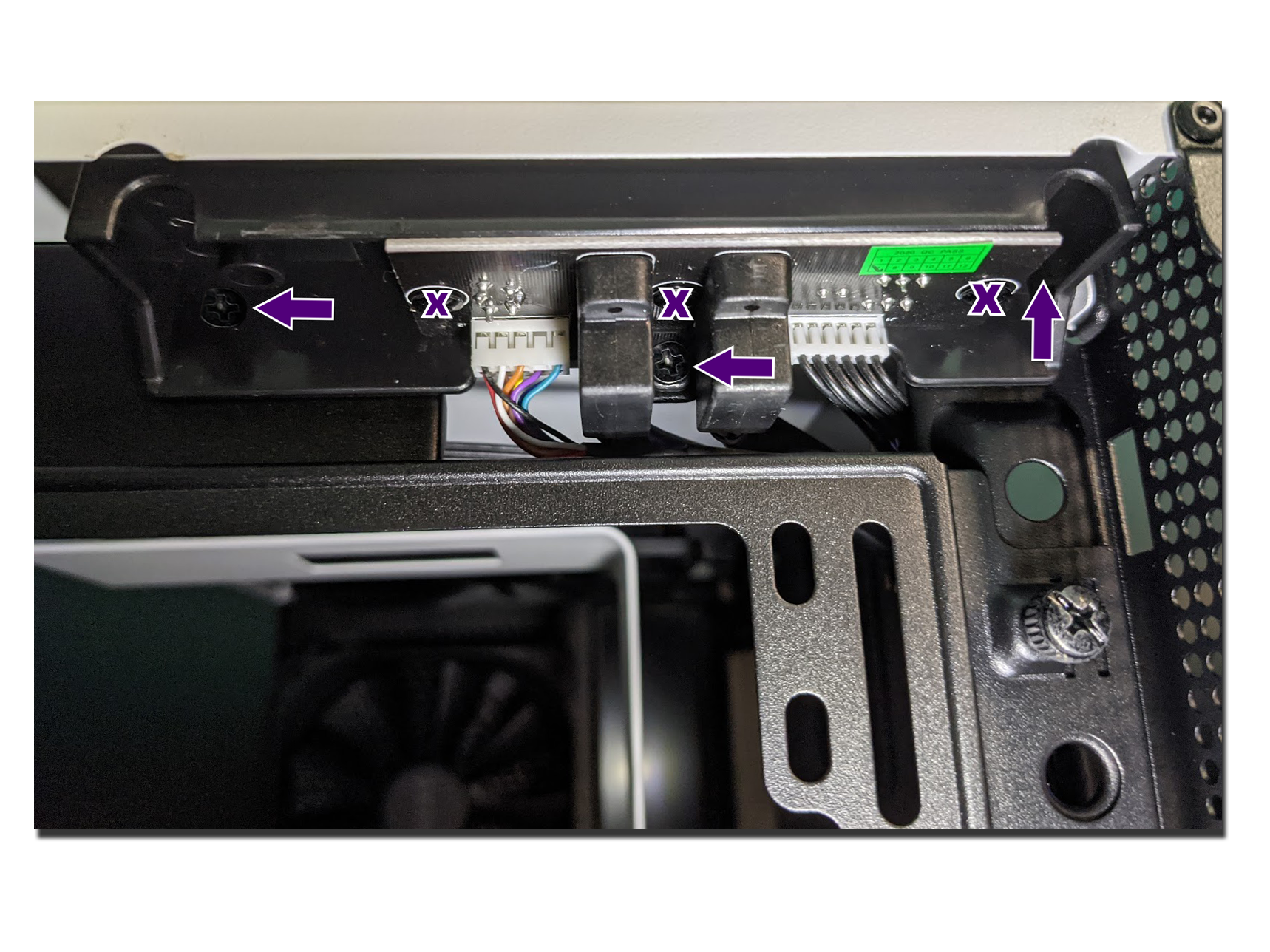

フロントパネルI/Oモジュールは、ケースの右上隅に位置しています。モジュールを取り外すには、下図の矢印で示された3つのネジを外します。X印の付いた3つのネジは外さないでください。

交換用モジュールを取り付けるには、上記の手順を逆の順序で行ってください。
