Abbiamo notato che, a causa di un errore di assemblaggio di alcuni dei nostri recenti case H1 V2, alcune unità acquistate prima di maggio 2022 potrebbero essere state spedite con la ventola AIO inclusa installata con un orientamento sbagliato, in cui la ventola è installata come aspirazione invece che come scarico. Questo errore di assemblaggio può causare un leggero calo delle prestazioni termiche, ma può essere facilmente corretto senza doverlo sostituire.
Questo articolo spiega come riorientare la ventola nella configurazione prevista. Per farlo, ti serviranno i seguenti elementi:
- Un cacciavite Phillips #1 (PH1)
- Una superficie di lavoro piana e priva di cariche elettrostatiche
Rimozione dei pannelli laterali e del coperchio dell'H1 V2

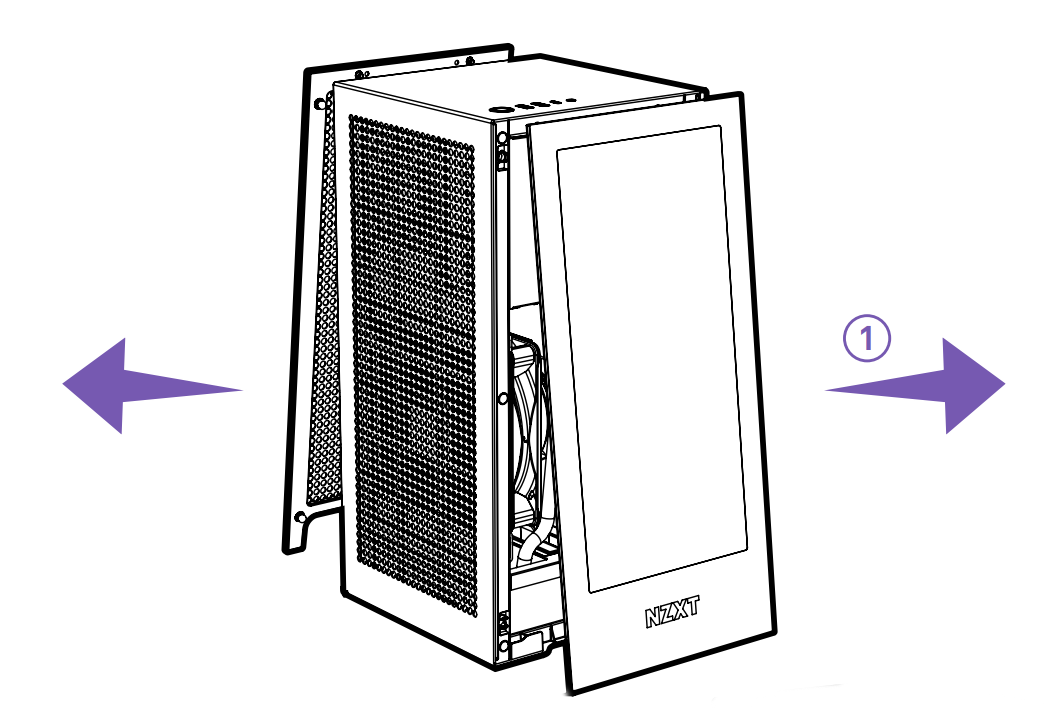

Per iniziare, metti il case H1 V2 in posizione verticale per rimuovere in modo sicuro il pannello frontale in vetro e i pannelli posteriori ventilati. Questi possono essere rimossi afferrando il pannello dalla parte inferiore del case e tirandolo verso l'esterno. I pannelli della cassa sono montati per attrito tramite giunti sferici, che dovrebbero sganciarsi con una trazione moderata come mostrato nel diagramma seguente.

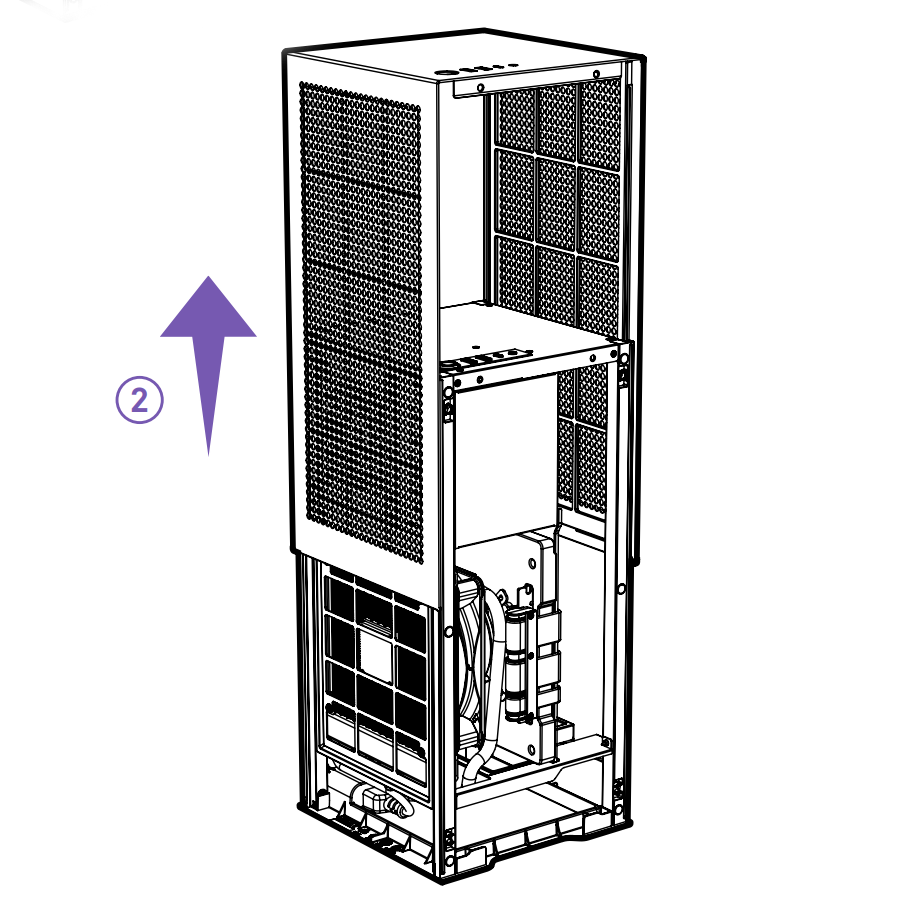

A questo punto, il coperchio superiore dovrebbe essere sbloccato e scorrere facilmente verso l'alto per rivelare il telaio del case.
Accesso alla ventola AIO

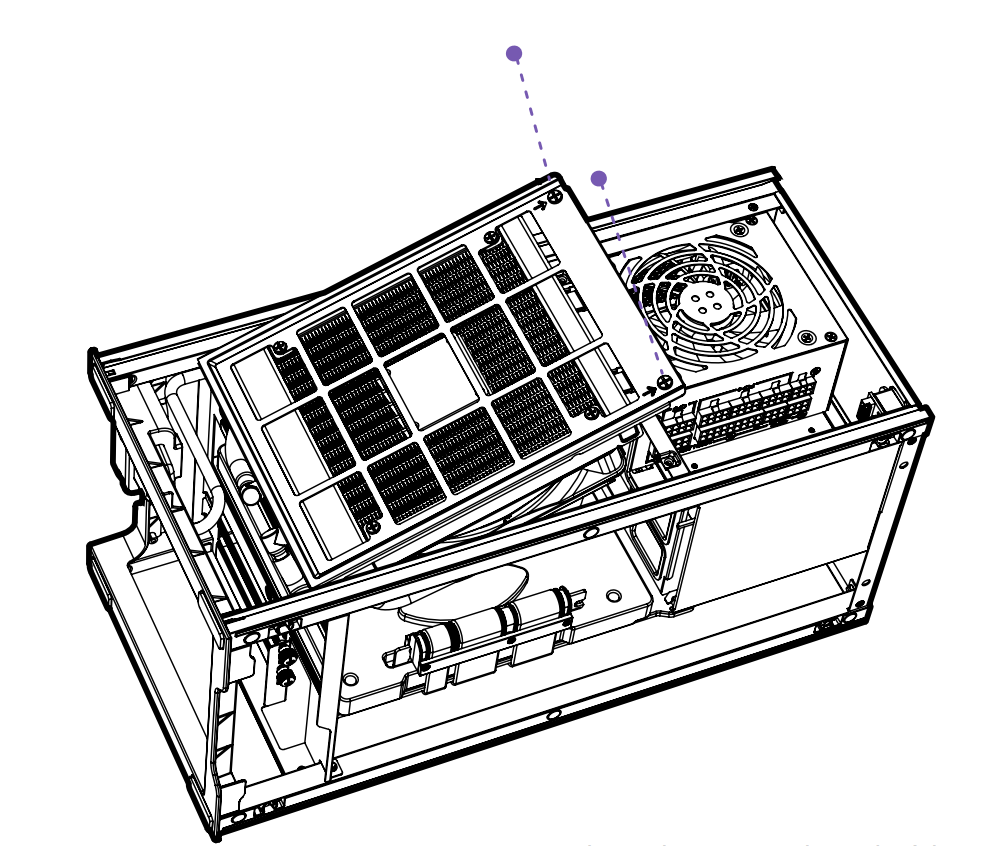

Dopo aver rimosso i pannelli del case dall'H1 V2, dovremmo avere facile accesso alla staffa di montaggio dell'AIO. Posiziona il case H1 V2 su un lato con la pompa/radiatore AIO rivolto verso l'alto, quindi individua le due viti contrassegnate dalle frecce sulla staffa di montaggio dell'AIO come mostrato nel diagramma sottostante.
Utilizzando il cacciavite, allenta le due viti fino a quando la staffa di montaggio dell'AIO potrà aprirsi liberamente e rivelare la ventola dell'AIO.
Se la tua ventola corrisponde all'immagine qui sotto con il lato aperto della ventola con l'adesivo grigio del logo NZXT visibile, allora si tratta di una ventola installata in modo errato e deve essere riorientata.Se il tuo ventilatore non corrisponde all'immagine qui sotto, salta questo passaggio.

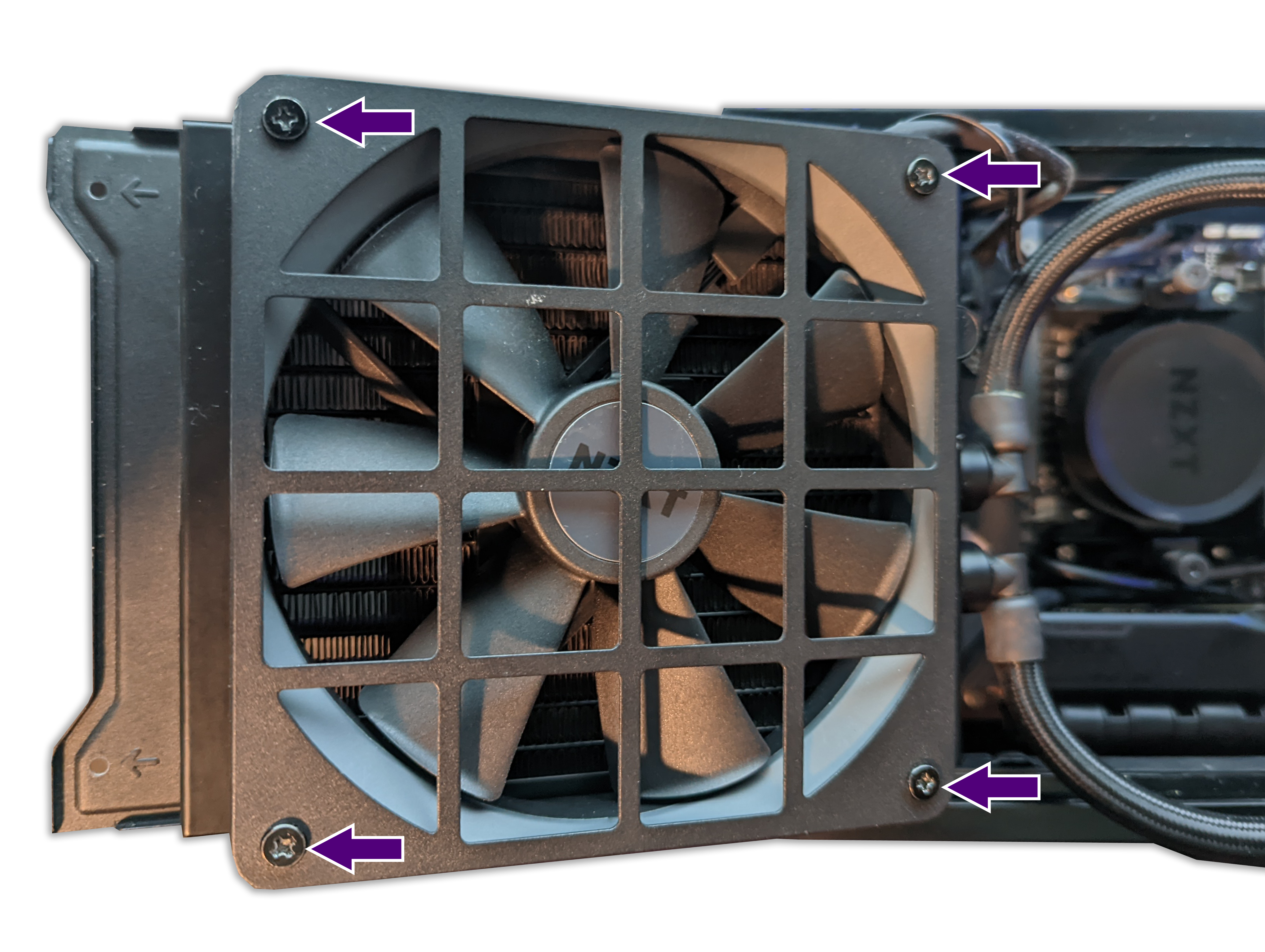

In questo modo potrai aprire il portello di accesso all'AIO per scoprire la ventola sull'altro lato del radiatore. Vedrai la ventola AIO con il logo grigio NZXT rivolto verso l'alto, il che significa che la ventola è in posizione di scarico. Per risolvere questo problema, rimuovi le quattro viti che fissano la ventola al radiatore, come mostrato di seguito.

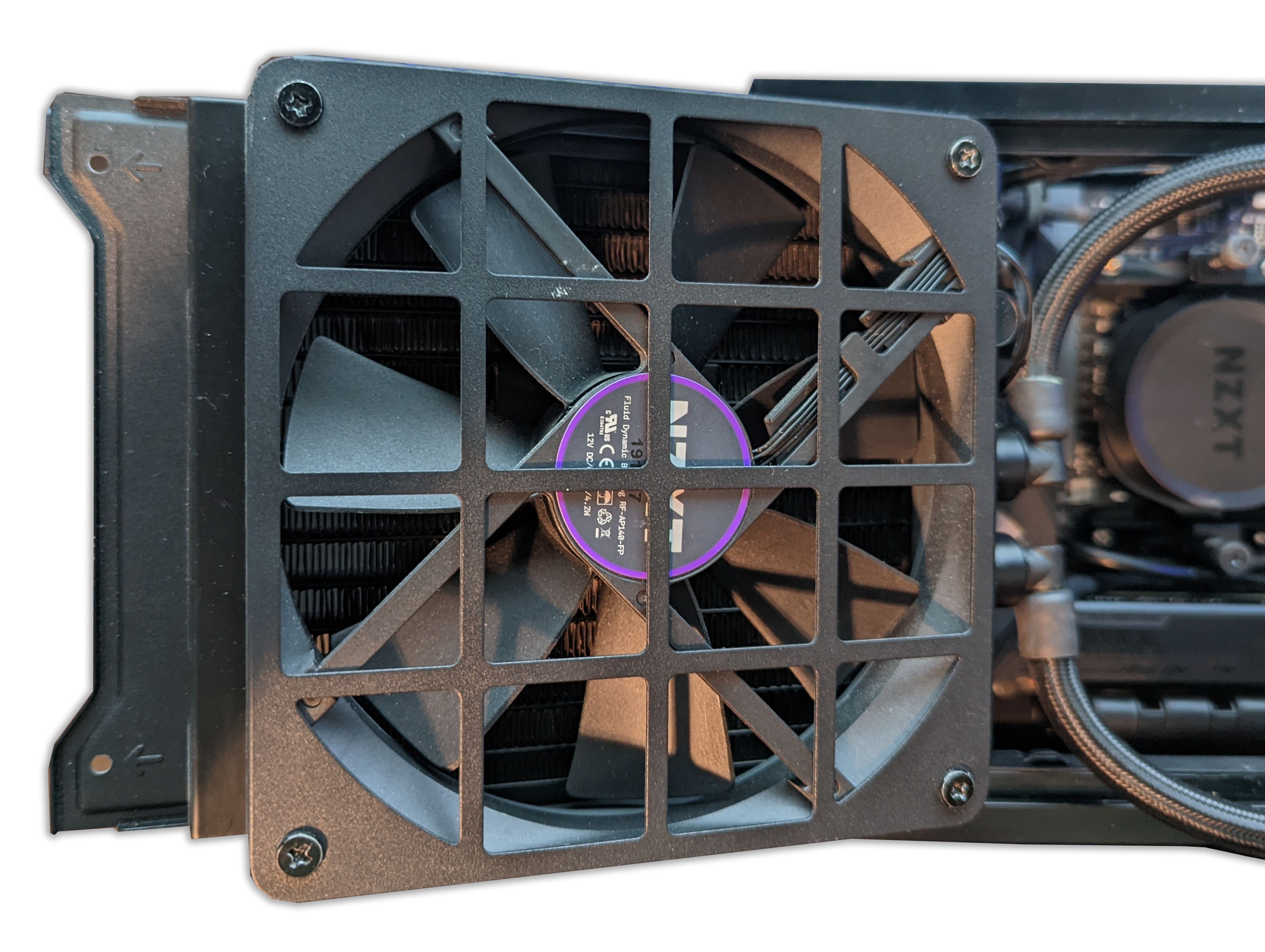

Per riorientare la ventola, rimuovi le quattro viti evidenziate sopra e rimuovi la ventola e il coperchio protettivo. Fai attenzione ai cavi che partono dalla ventola e prova a capovolgerla in modo che l'adesivo grigio del logo NZXT sia rivolto verso il radiatore e l'adesivo bianco del logo NZXT sia rivolto verso di te.
A questo punto, riposiziona il coperchio protettivo sulla ventola come mostrato di seguito e fissalo nuovamente al radiatore utilizzando le viti in dotazione.
Riassemblaggio dell'H1 V2
Dopo aver riorientato la ventola, chiudi il telaio partendo dalla staffa di montaggio dell'AIO. Mentre chiudi il case, fai attenzione ai tubi che vanno dal radiatore alla scheda madre.Se hai difficoltà a chiudere il caso, ti preghiamo di non tentare di forzare la chiusura del caso. Si consiglia di riaprire il case e di regolare manualmente i tubi in modo che si liberino correttamente dall'hardware del PC.
I danni causati ai tubi dalla chiusura forzata della custodia possono causare perdite e/o danni permanenti all'H1 V2 o ai tuoi componenti.
Con la staffa di montaggio AIO chiusa, fai scorrere il pannello superiore in posizione sul telaio utilizzando le guide, quindi fissa nuovamente i pannelli anteriore e posteriore allineando le giunzioni a sfera sul pannello con le prese sul telaio del telaio e spingendo con forza.
All'avvio del sistema, dovresti notare un leggero aumento delle prestazioni termiche del case e di conseguenza una diminuzione del rumore della ventola.
