Questa guida si occupa di collegare le ventole Aer RGB 2 a un controller RGB NZXT. Questa guida non si limita a descrivere le basi del collegamento al controller, ma anche il collegamento di più ventole a un singolo canale RGB o il collegamento a margherita.
Per questa guida utilizzeremo le ventole NZXT Aer RGB 2 e il controller NZXT RGB & Fan (V1) incluso nel multi-pack Aer RGB 2, ma gli stessi passaggi si applicano a qualsiasi controller RGB NZXT di seconda generazione o più recente:
-
Controller RGB e ventola NZXT (V2)
- Incluso anche in H9 Elite e H7 Elite (2022)
- NZXT Smart Device V2 incluso in alcuni casi della serie Elite e i-series
- Controller RGB NZXT incluso in alcuni prodotti NZXT
- Raffreddatori NZXT Kraken Z
- Raffreddatori NZXT della serie Kraken X3
- Schede madri NZXT serie N5 e N7
Limiti RGB (per dispositivo e per canale)
Prima di continuare, tieni presente che tutti i controller RGB NZXT hanno un limite totale che non può essere superato.
- 40 LED per canale
- 120 LED per dispositivo
Ad esempio, se possiedi il controller NZXT RGB & Fan (V2) che include 6 canali RGB, potrai utilizzare un massimo di 120 LED per l'intero dispositivo. Ciò significa che se utilizzi il numero massimo di LED per canale (40), solo 3 canali saranno utilizzabili.
Posso utilizzare più controller RGB NZXT nel mio PC?
Per aggirare questi limiti, puoi aggiungere ulteriori controller RGB NZXT al tuo sistema, a patto che ci siano header USB 2.0 disponibili. Se hai bisogno di ulteriori header USB 2.0, puoi utilizzare un hub interno USB alimentato come il nostro hub interno USB NZXT.
Tieni presente quanto segue:
Collegare la ventola al controller RGB
Tutte le ventole Aer RGB 2 includono una coppia di cavi che devono essere collegati per far funzionare la ventola:
- Un cavo integrato per la ventola da 12 V
- Un cavo RGB NZXT staccabile
Entrambi i cavi devono essere collegati affinché la ventola funzioni, ma per questa guida ci concentreremo sul lato RGB. Sia che tu abbia acquistato una singola ventola NZXT Aer RGB 2 o una confezione multipla come quella di questo esempio, troverai quattro tipi di cavi NZXT RGB, tutti contrassegnati da una bandiera In e Out alle loro estremità.
- Cavo di collegamento della ventola RGB NZXT
- Cavo da ventola a ventola NZXT
- Cavo da ventola ad accessori NZXT
- Cavo da accessorio a ventola NZXT

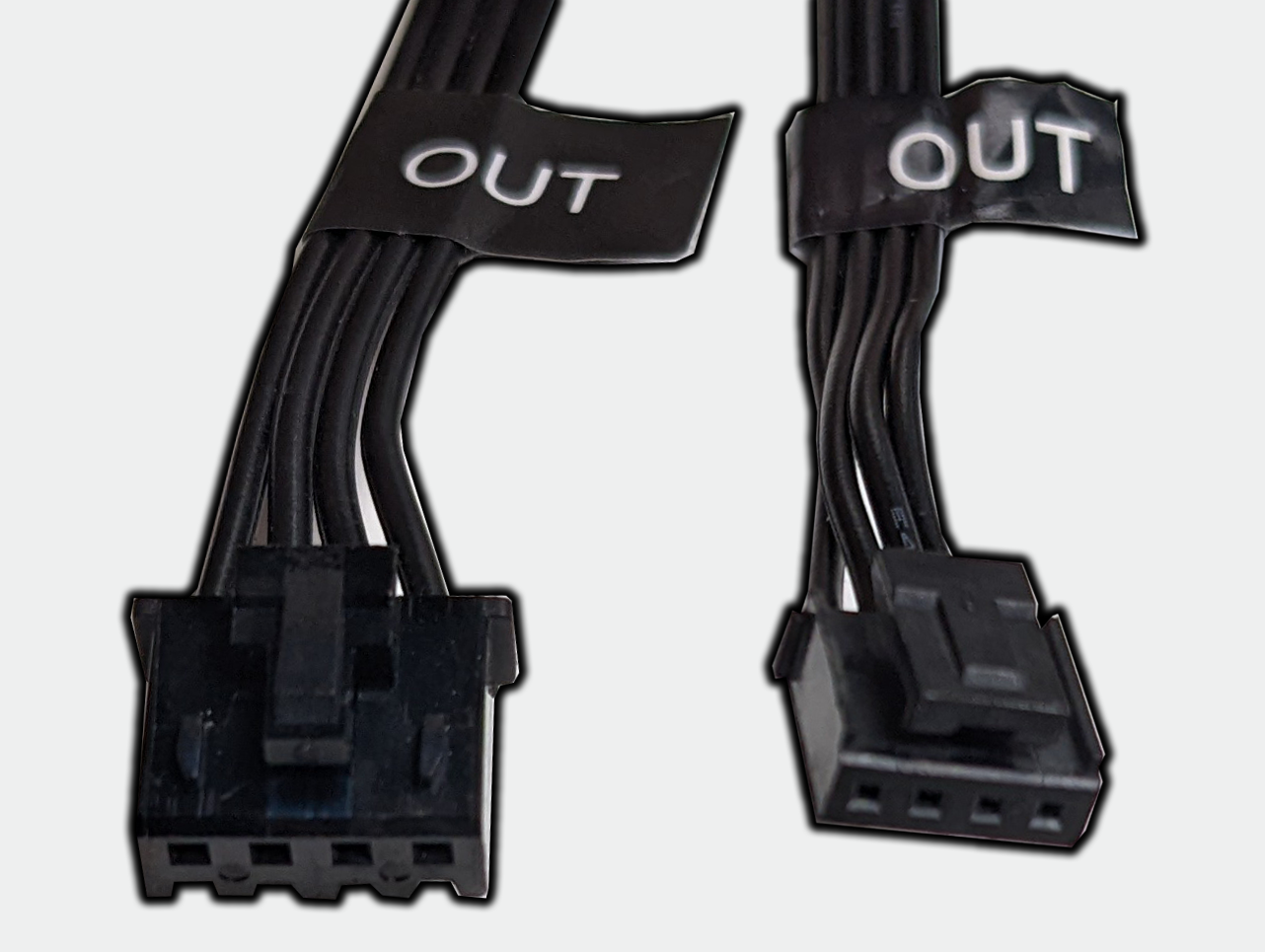

Per iniziare, colleghiamo il cavo di connessione Fan Connection Cable alla nostra ventola Aer RGB 2. Rispetto agli altri cavi inclusi nel kit, l'estremità di Out sarà più grande per il cavo di connessione della ventola come mostrato di seguito.
Il cavo più grande Out collegherà il controller alla ventola, mentre quello più piccolo Out collegherà una ventola a un altro dispositivo RGB NZXT.

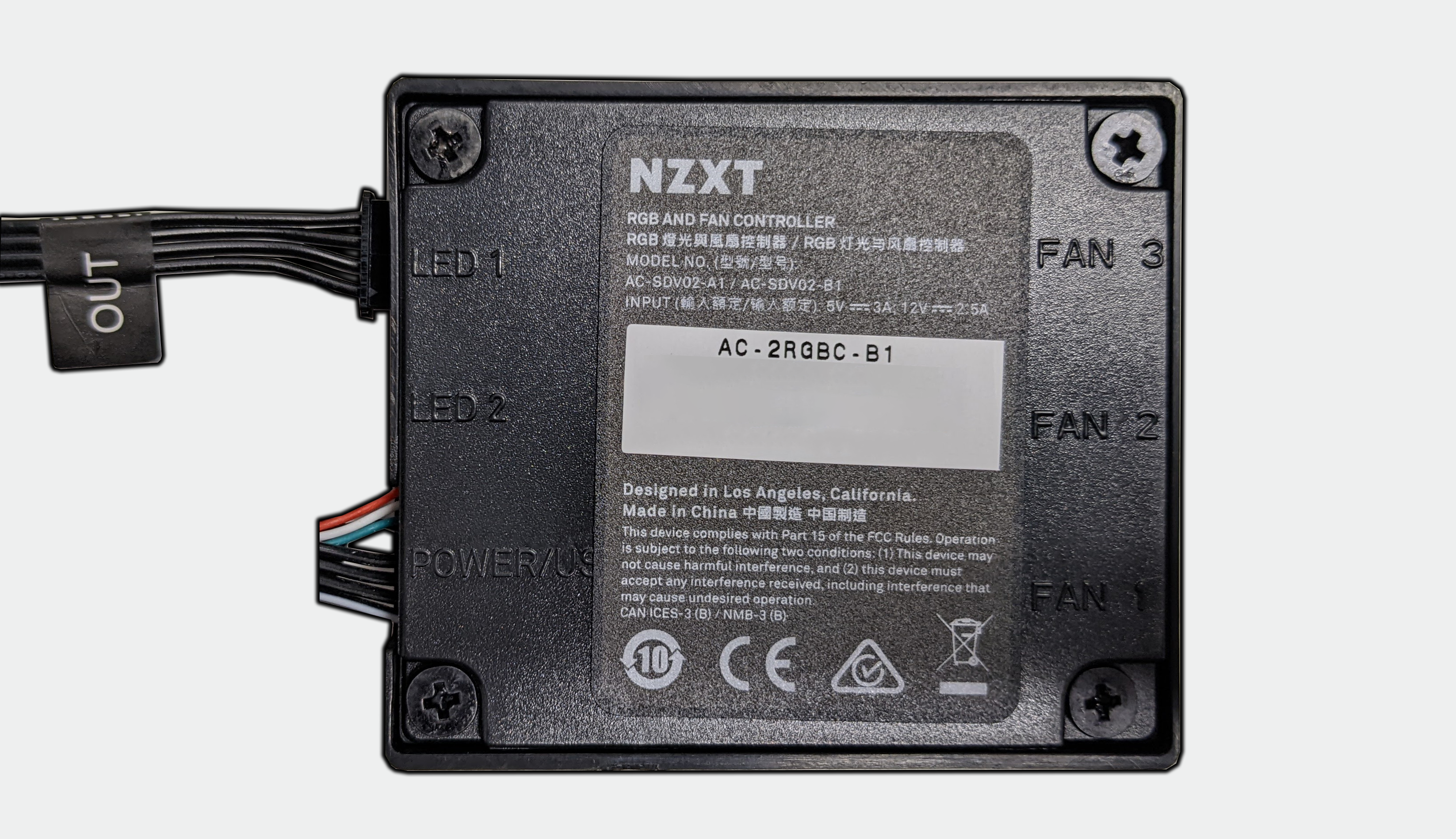

Prendi l'estremità Out del cavo di connessione della ventola e collegala a una porta RGB o LED aperta del tuo controller. Per il nostro esempio, ci collegheremo a LED 1 come mostrato di seguito.
Da qui, collegheremo l'estremità In alla porta etichettata In della ventola Aer RGB 2. Da qui, avvia il PC e, se collegata correttamente, la ventola Aer RGB 2 dovrebbe illuminarsi nel colore bianco predefinito o nello spettro arcobaleno per alcuni controller.
Come posso collegare altre ventole Aer RGB 2 (daisy-chaining)?
Il collegamento di altre ventole Aer RGB 2 è abbastanza semplice e richiede solo una ventola aggiuntiva e il cavo NZXT Fan-to-Fan Cable incluso nel kit di ventole. Questi cavi sono disponibili in due diverse dimensioni:
- Una versione lunga, da 500 mm
- Una versione corta, da 200 mm

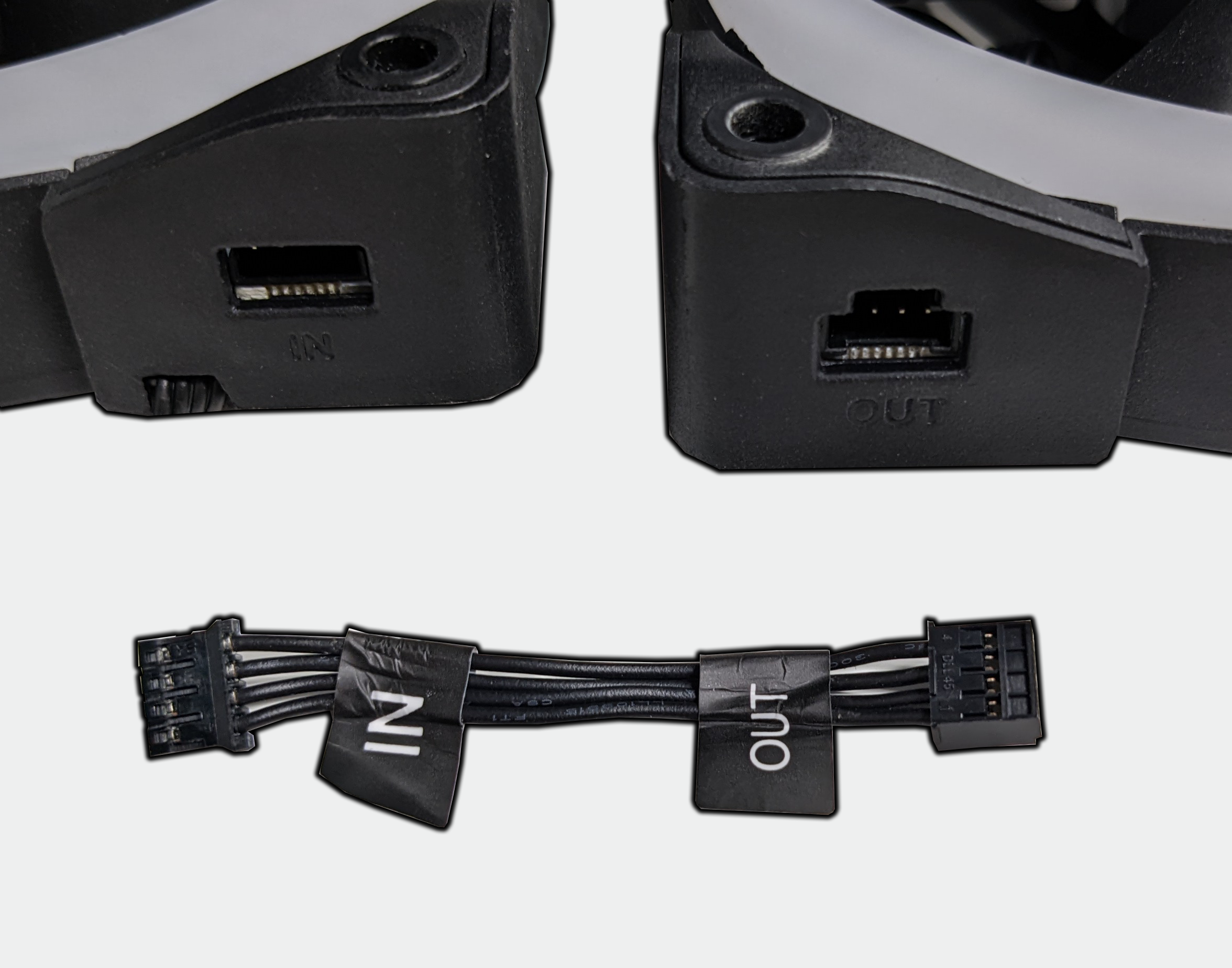

Le versioni disponibili variano in base al prodotto acquistato, quindi controlla il manuale per verificare il tipo di versione inclusa. Per il nostro esempio, utilizzeremo la variante corta da 200 mm, come mostrato di seguito

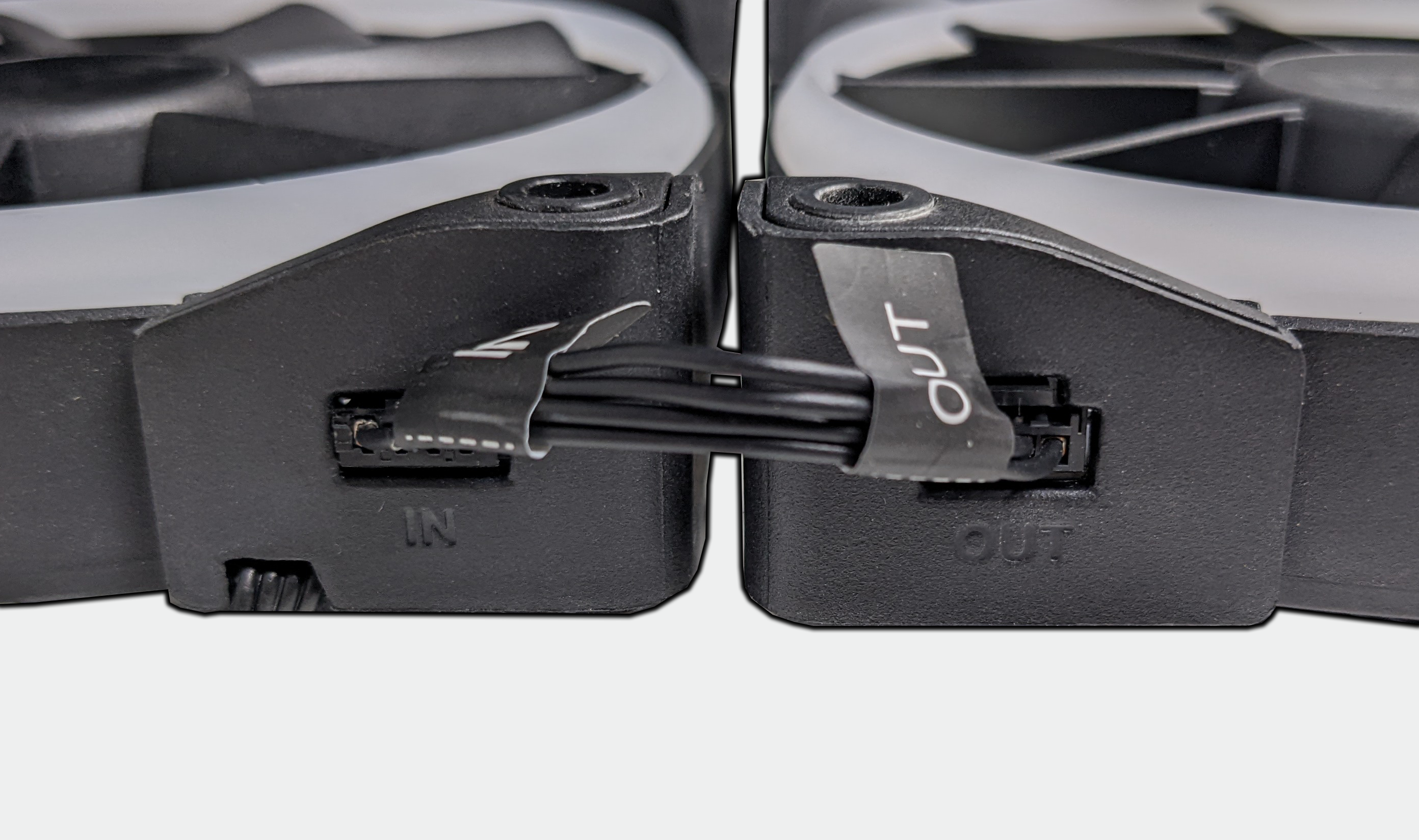

Su tutte le ventole Aer RGB 2 troverai due porte etichettate come In e Out, proprio come le bandiere sui cavi. Quando colleghi due ventole tra loro, fai combaciare i cavi con l'estremità appropriata di ciascun cavo, quindi spingili in posizione. Questi connettori sono dotati di una chiave che permette di collegarli in un solo modo, quindi non ci si deve preoccupare di danneggiare i pin o di inserire l'estremità sbagliata nella porta. Per quanto riguarda la porta Out , troverai anche un'ulteriore clip di blocco per fissare la ventola.
Da qui, ripeti il processo per tutte le ventole aggiuntive che hai, fino a raggiungere il limite di RGB. Per le ventole Aer RGB 2, si tratta di un totale di 5 ventole senza altri dispositivi RGB collegati per canale.
Posso collegare altri dispositivi NZXT RGB alle mie ventole Aer RGB 2?
Se desideri collegare un dispositivo RGB NZXT aggiuntivo come una striscia RGB NZXT, un Underglow o un set Cable Comb puoi farlo utilizzando i cavi NZXT Fan-to-Accessory o NZXT Accessory-to-Fan inclusi. Tuttavia, tieni presente il limite complessivo di LED per canale quando colleghi altri dispositivi RGB.
Hai delle domande che non sono coperte da questa guida o hai bisogno di ulteriore assistenza? Non esitare a contattare il nostro team di assistenza clienti e uno dei nostri simpatici agenti di supporto sarà lì per aiutarti.
