Il processo per collegare le ventole RGB NZXT nel tuo PC varierà a seconda del modello delle ventole e di altri componenti hardware nel PC. La maggior parte delle ventole NZXT richiederà un Controller RGB aggiuntivo per il collegamento, ma ci sono alcune eccezioni come la serie Performance Fan e le ventole Case Version incluse in alcuni case RGB.

Le mie ventole richiedono un controller RGB NZXT?

Questo dipenderà dal modello di ventola che stai utilizzando e da come è stata acquistata, tuttavia una suddivisione base si trova di seguito:

Le ventole Case Version includeranno un connettore RGB NZXT a 4 pin integrato con un pigtail ARGB 5V a 3 pin oppure potrebbero includere un adattatore o un controller preinstallato. Per ulteriori informazioni, si prega di fare riferimento al manuale utente del case.

La mia ventola non è elencata, cosa devo fare?

Ventole più vecchie come la serie Aer RGB possono utilizzare lo stesso header RGB NZXT a 4 pin oppure potrebbero avere un tipo di connessione dedicato. Per maggiori informazioni, si prega di fare riferimento al manuale utente della ventola.

Il Kraken Core è unico in quanto non è compatibile con nessun controller RGB NZXT e si basa invece su RGB indirizzabile a 5V. Per ulteriori informazioni, vedere la guida qui:

• Installazione del Kraken Core - Collegamento del Radiatore e della Ventola

Collegamento delle ventole NZXT a 8 pin

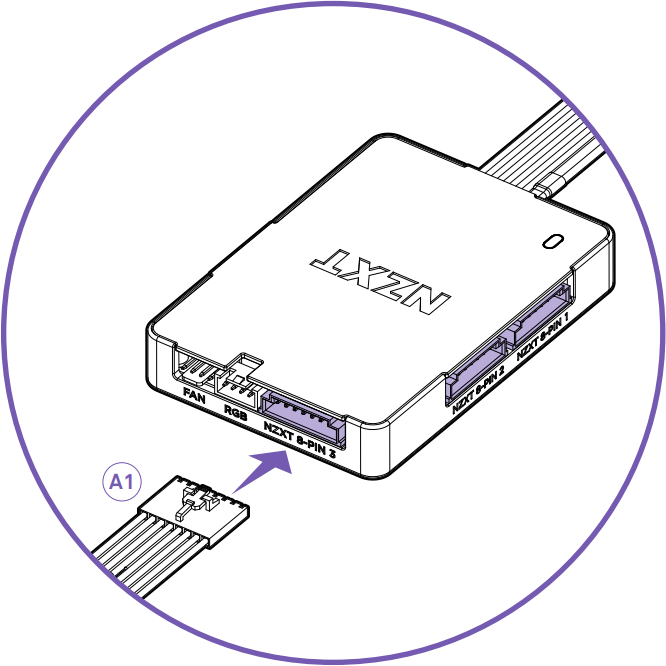

Il connettore PWM + RGB NZXT a 8 pin è stato introdotto per semplificare il processo di installazione delle ventole, dotato di un connettore con chiave per collegarsi direttamente a controller come il NZXT Control Hub o altri prodotti compatibili. Per collegare una ventola a 8 pin, allineare il connettore con una porta a 8 pin e inserirlo fino a sentire un clic. Per scollegarlo, premere la clip per sbloccare il cavo e tirarlo fuori.

Il connettore a 8 pin permette a un controller di identificare la ventola collegata e accedere a informazioni come il numero di LED e quali animazioni saranno compatibili. Di seguito è riportato un elenco di prodotti che utilizzano il connettore a 8 pin:

Se non possiedi un prodotto compatibile a 8 pin e hai acquistato una ventola standalone nuova, un controller per ventole non è richiesto. Le ventole a 8 pin come la serie Single-frame RGB Core e Single-frame Performance Fan includeranno un adattatore aggiuntivo nella confezione per dividere il connettore a 8 pin nei seguenti connettori:

• Ventola PWM a 4 pin
• RGB NZXT a 4 pin
  • Include pigtail RGB indirizzabile (ARGB) 5V a 3 pin

Per ulteriori informazioni sull'uso di questi adattatori, consulta la sezione per il collegamento delle ventole RGB NZXT a 4 pin.

Collegamento delle ventole RGB NZXT a 4 pin

Il connettore RGB NZXT a 4 pin è un connettore specializzato per dispositivi RGB NZXT basato su RGB indirizzabile a 5V con un pin di sincronizzazione aggiuntivo per identificare prodotti RGB come ventole, strisce luminose, ecc. Questo permette a un controller NZXT di rilevare il modello esatto di ventola collegata e accedere a dati come il numero di LED presenti e quali effetti di illuminazione saranno compatibili.

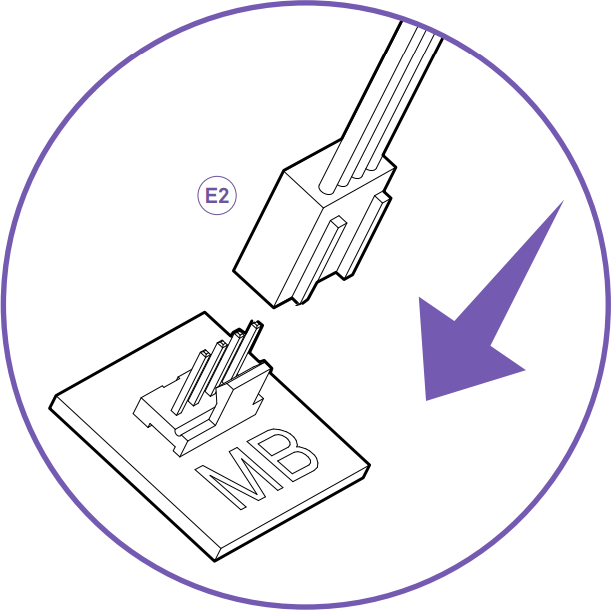

La ventola PWM a 4 pin può essere collegata a un header ventola a 4 pin sulla scheda madre o a un controller compatibile.

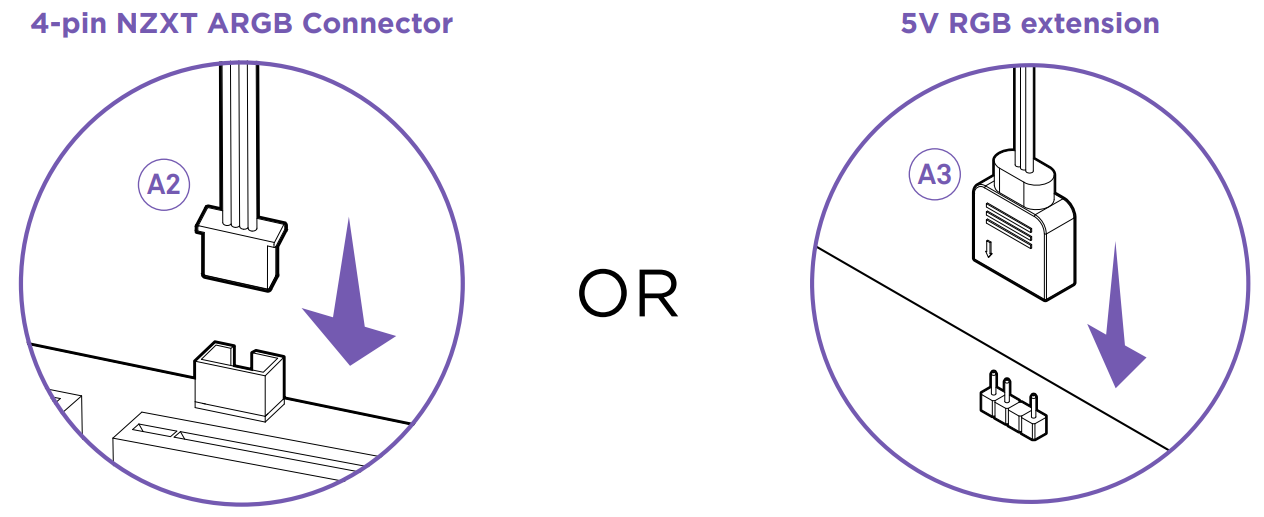

Non collegare contemporaneamente RGB NZXT e ARGB 5V, poiché ciò può causare gravi danni alle ventole e/o alla scheda madre/controller. Quando colleghi la connessione RGB assicurati di usare solo RGB NZXT a 4 pin o ARGB 5V a 3 pin.

Collegamento delle ventole NZXT Case

Se hai acquistato un case NZXT con ventole preinstallate, il modo esatto di collegare le ventole dipenderà dal modello. La maggior parte delle ventole NZXT Case saranno ventole Case Version che presenteranno le seguenti connessioni:

• Ventola PWM a 4 pin
• RGB NZXT a 4 pin
  • Include pigtail RGB indirizzabile (ARGB) 5V a 3 pin

Altri case includeranno invece un adattatore NZXT RGB a ARGB 5V preinstallato, come l'H6 Flow RGB. Questi si collegano direttamente a un header ARGB 5V o possono essere collegati a un controller rimuovendo l'adattatore.

Alcuni modelli possono includere altre ventole, come la F420 RGB Core inclusa con l'H9 Flow RGB (CM-H92FX-R1 & CM-H92FX-R2) con un adattatore preinstallato oppure potrebbero includere un controller RGB preinstallato come l'H9 Flow RGB+ (CM-H92FX-P1 & CM-H92FX-P2).

Per ulteriori informazioni sulle ventole con adattatore preinstallato, consulta la sezione per il collegamento delle ventole RGB NZXT a 4 pin.
