Se hai inviato un Kraken M22 per una sostituzione e hai ricevuto un Kraken 120, non preoccuparti! Questo è del tutto intenzionale. Poiché il Kraken M22 è un prodotto fuori produzione, forniamo invece un Kraken 120 per assicurarci che il tuo PC possa tornare a funzionare quanto prima!

Installazione della backplate

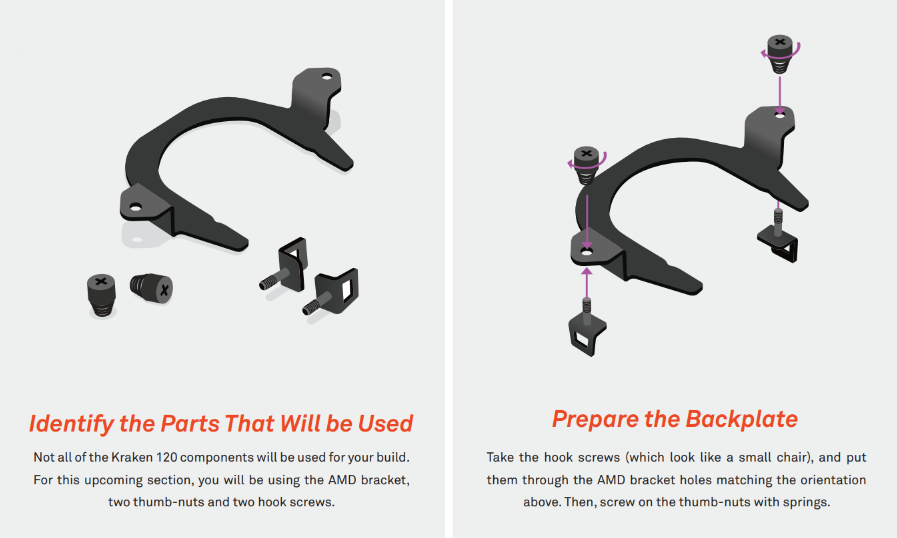

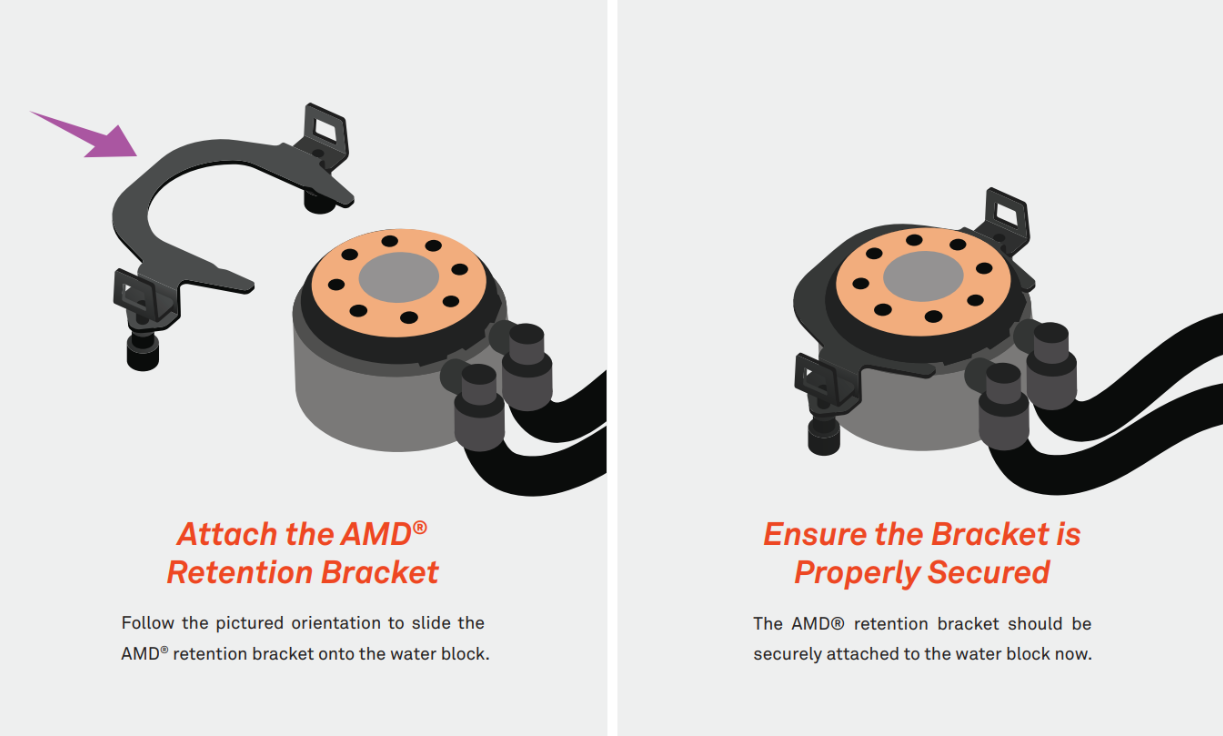

Nota: se hai un processore AMD, puoi saltare questo passaggio!

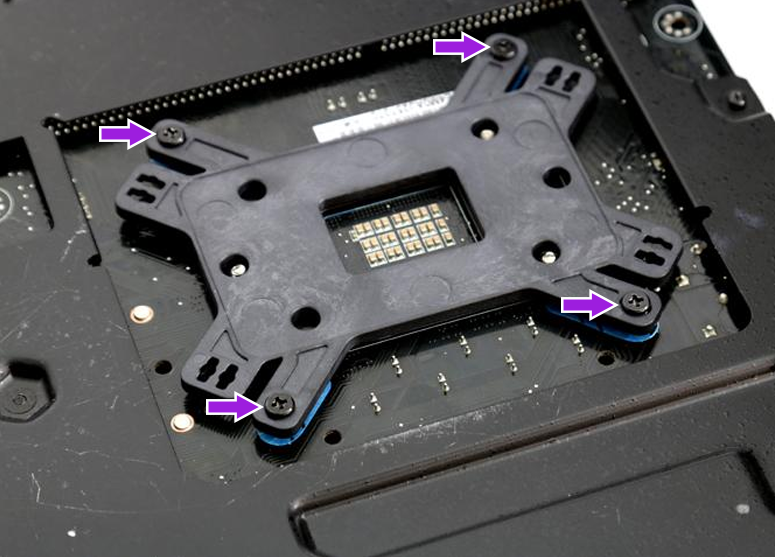

Per installare la backplate, assicurati di aver rimosso quella vecchia. Se hai problemi a far scorrere la backplate per rimuoverla dalla scheda madre, puoi allentare le viti che si trovano sul suo lato posteriore.

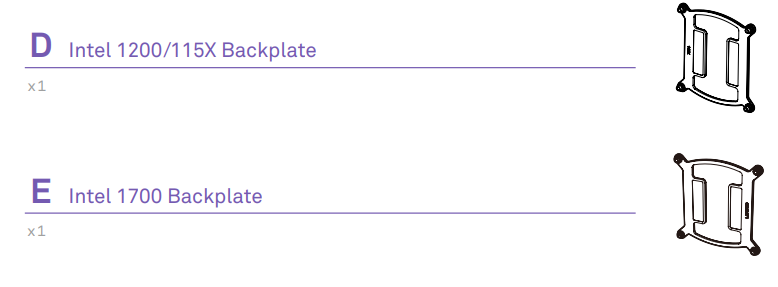

Innanzitutto, devi procurarti la backplate corretta per il socket Intel; nel manuale dei prodotti è elencata come una backplate Intel 1200/115X o una backplate Intel 1700. Quindi stabilisci quale tipo di socket utilizza la scheda madre; questo è in genere indicato nel manuale della scheda madre incluso con la build (se non sei sicuro, contatta il nostro servizio di assistenza clienti).

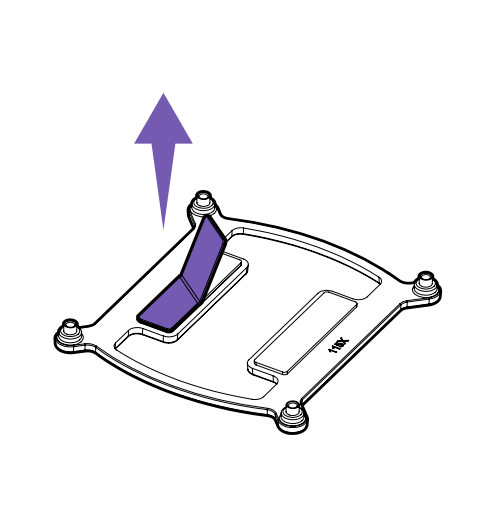

L'installazione della nuova backplate a questo punto è molto semplice! Prima dell'installazione, è necessario rimuovere la pellicola che copre i cuscinetti termici sulla backplate, come mostrato di seguito.

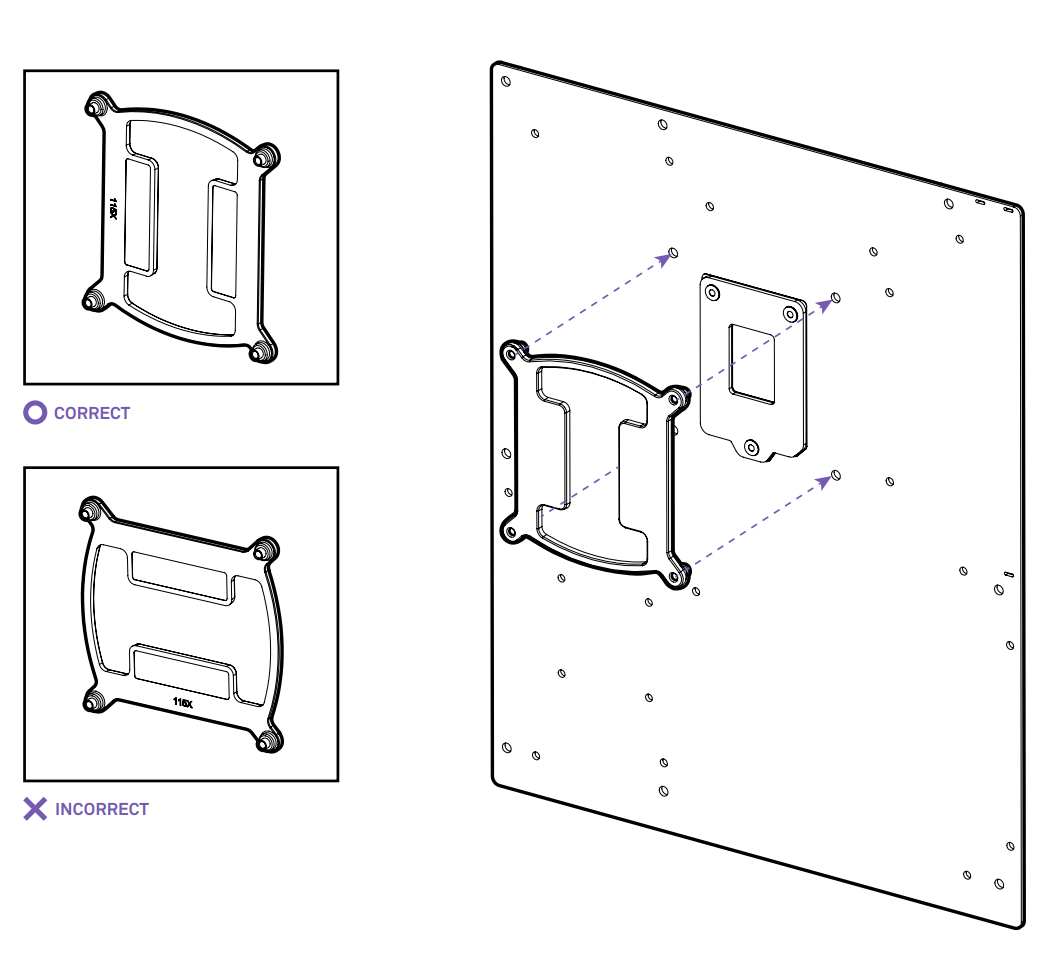

Quindi dovrai allinearegli elementi sporgenti della backplate ai fori della scheda madre, con i cuscinetti rivolti verso la scheda e con la backplate orientata verticalmente, come mostrato di seguito.

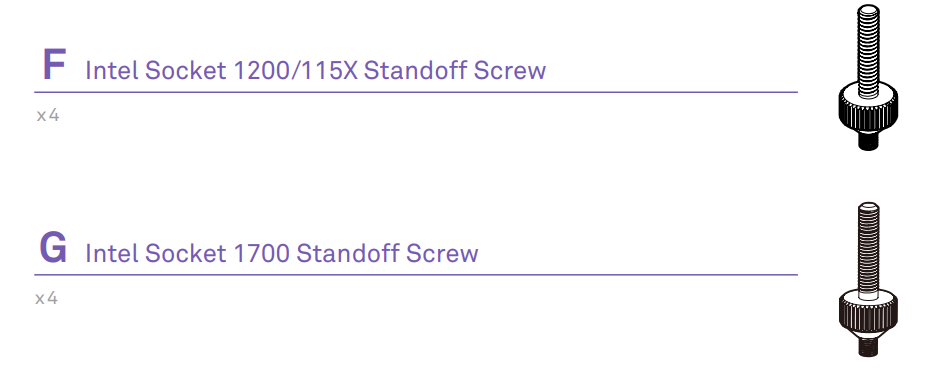

Successivamente, dovrai trovare le viti appropriate per il tipo di socket per montare la backplate sulla scheda madre, come mostrato di seguito.

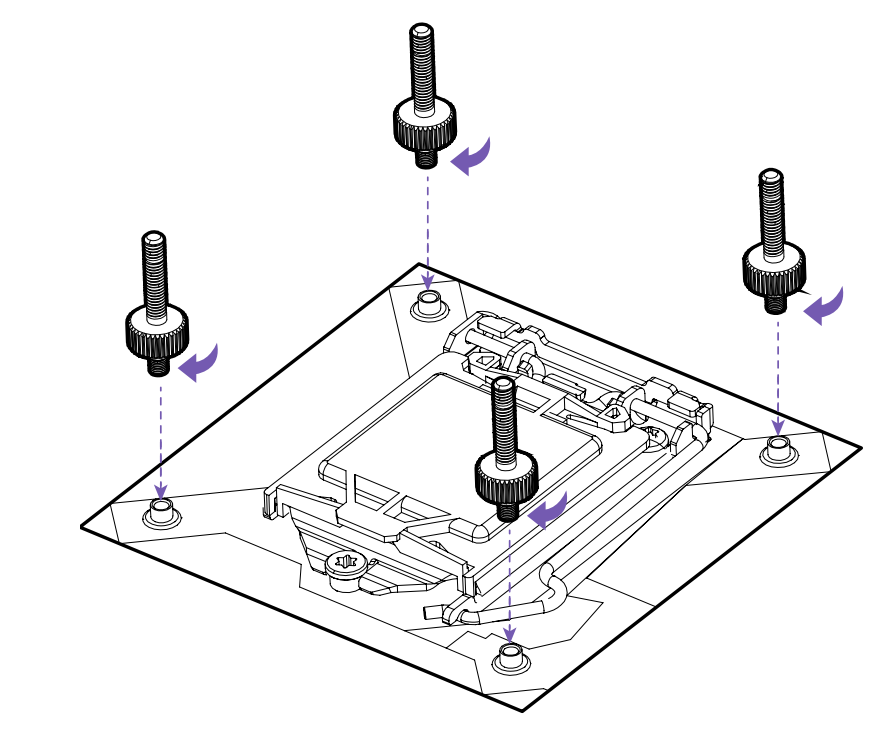

Ora che hai la parte giusta, dovrai avvitare lo standoff nella backplate, come mostrato di seguito. Si consiglia di tenere la backplate con una mano per evitare che salti fuori.

Montaggio della ventola e del radiatore del Kraken 120

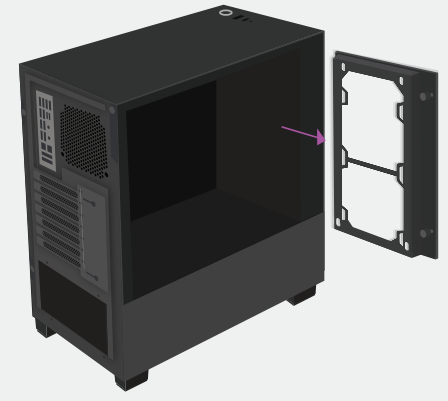

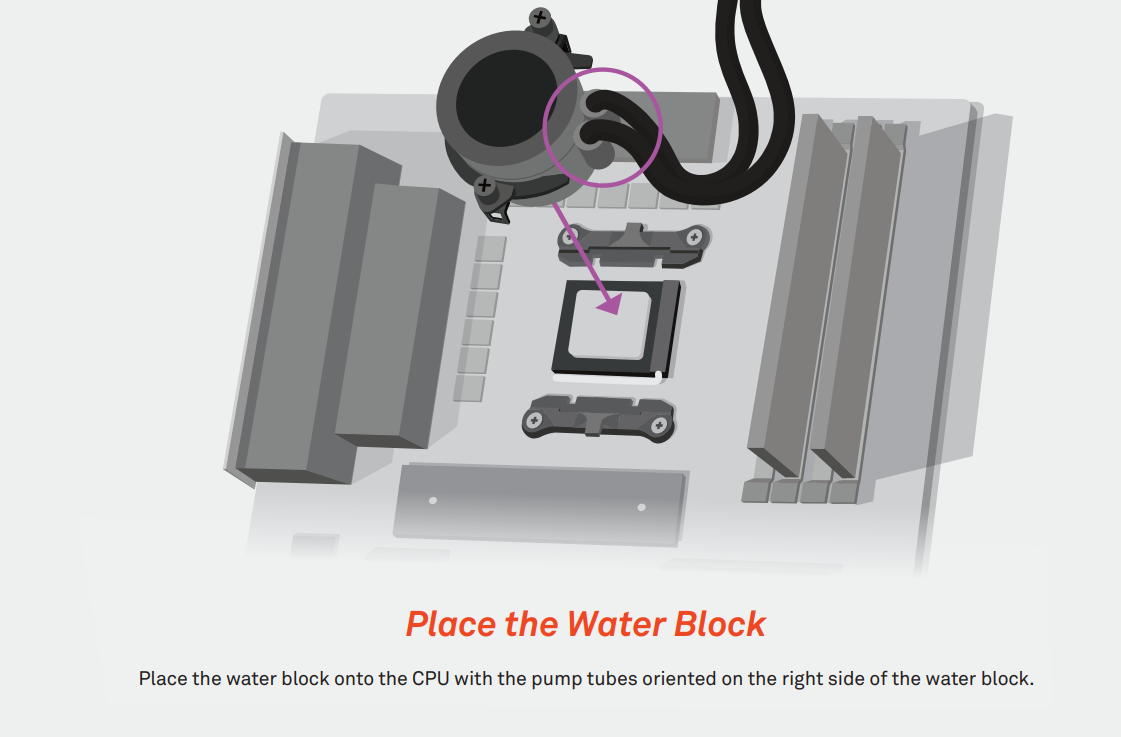

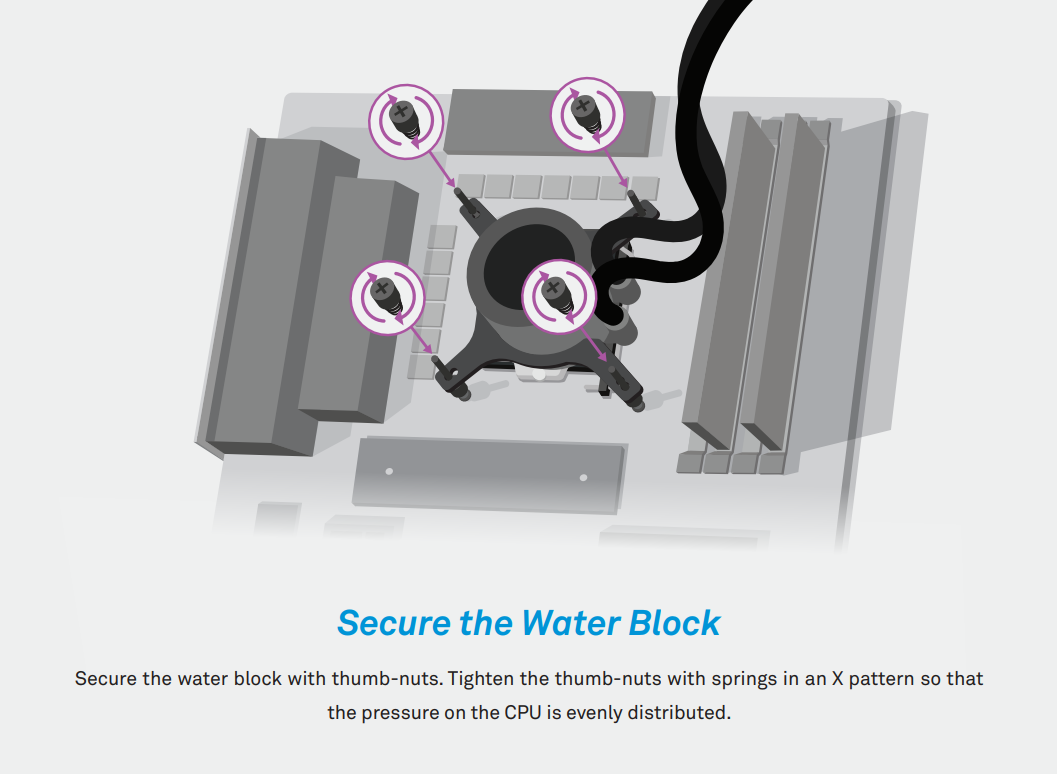

Prima di installare la pompa, dovremo installare la ventola e il radiatore; dovrai prima svitare la staffa della ventola sul case se è ancora installata. Questa è tenuta da due viti situate sul lato destro della staffa.

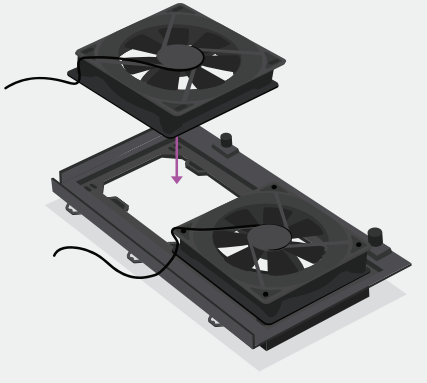

Dovresti comunque avere una ventola aggiuntiva nella parte inferiore della staffa, quindi nello spazio sopra di essa, posizionerai la ventola inclusa con il Kraken 120. Assicurati che la protezione a X mostri e corrisponda al posizionamento della direzione del filo della prima ventola.

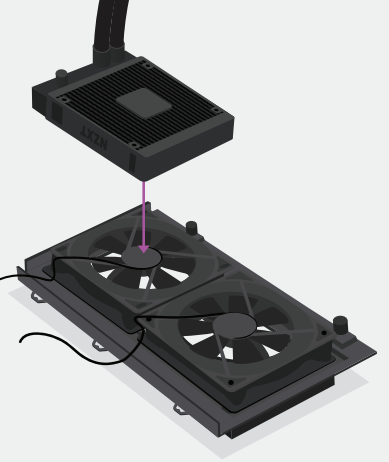

Quindi posiziona il blocco del radiatore AIO sopra la seconda ventola, con i due tubi della pompa orientati verso l'alto e rivolti verso l'esterno.

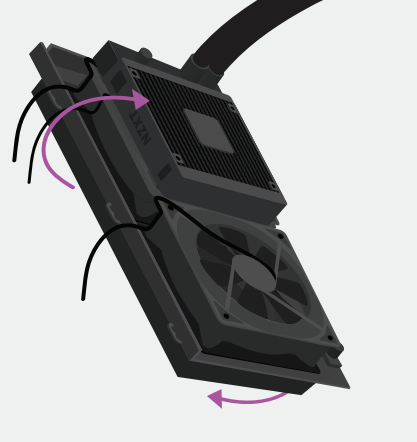

Ora, tenendo saldamente la staffa, la ventola e il radiatore, capovolgi la staffa mantenendo in posizione tutte le parti.

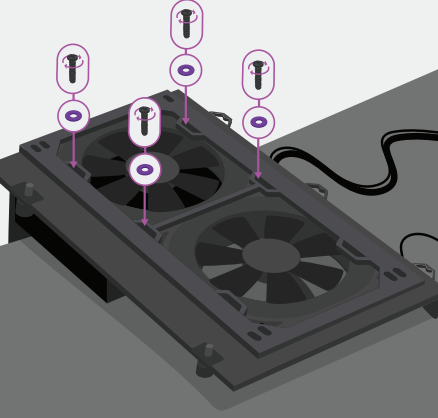

Ora dovrai installare la ventola e il radiatore sulla staffa utilizzando le viti della ventola 6-32 da 30 mm (lunghe) e le rondelle metalliche fornite con l'AIO.

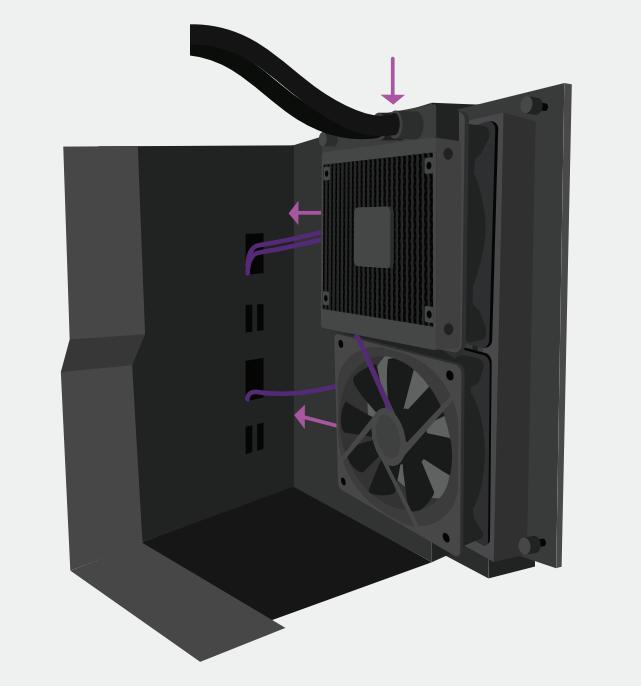

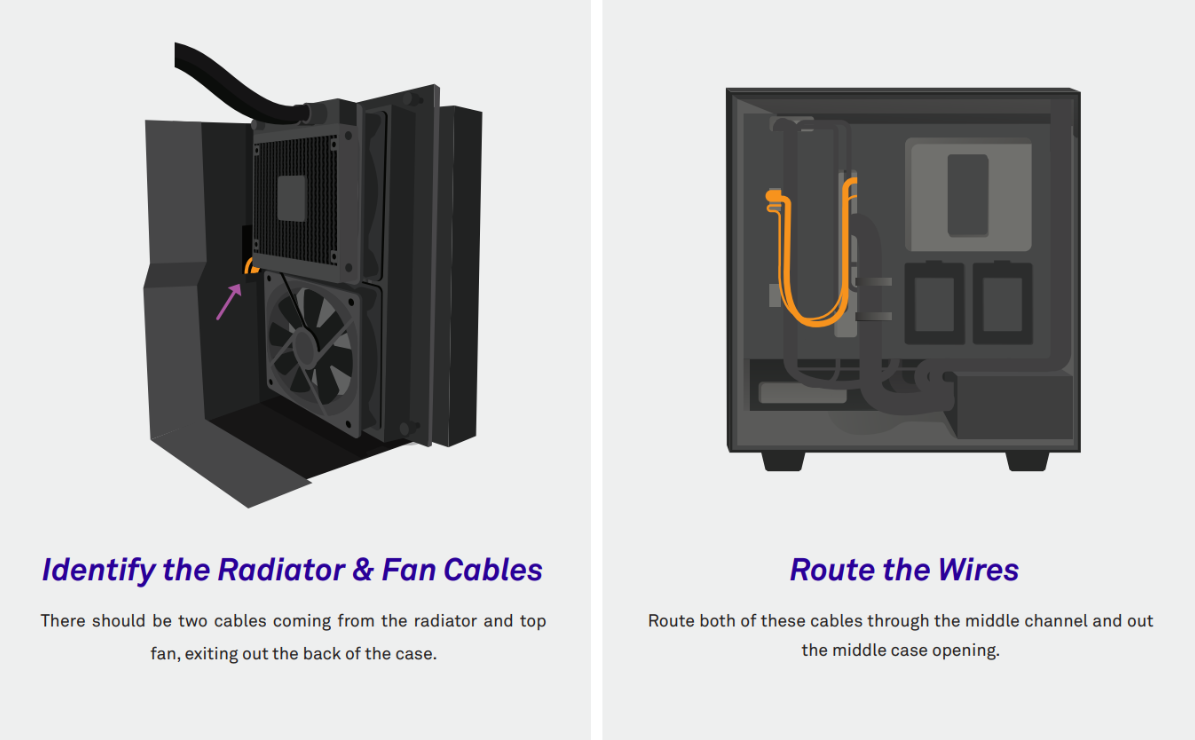

Quindi sarà necessario far scorrere nuovamente la staffa della ventola nel case. Inoltre, fai scorrere i cavi dalle ventole e dai radiatori verso il basso.

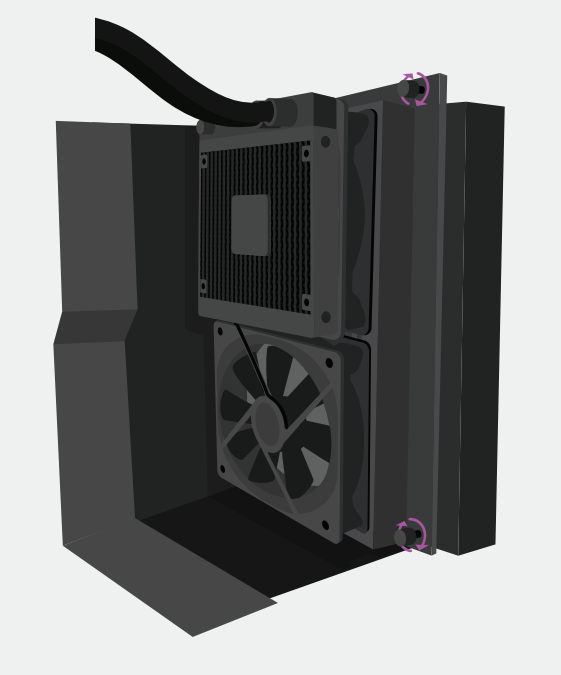

Infine, ricollega la staffa della ventola alla parte interna frontale del PC utilizzando le due viti a testa zigrinata.

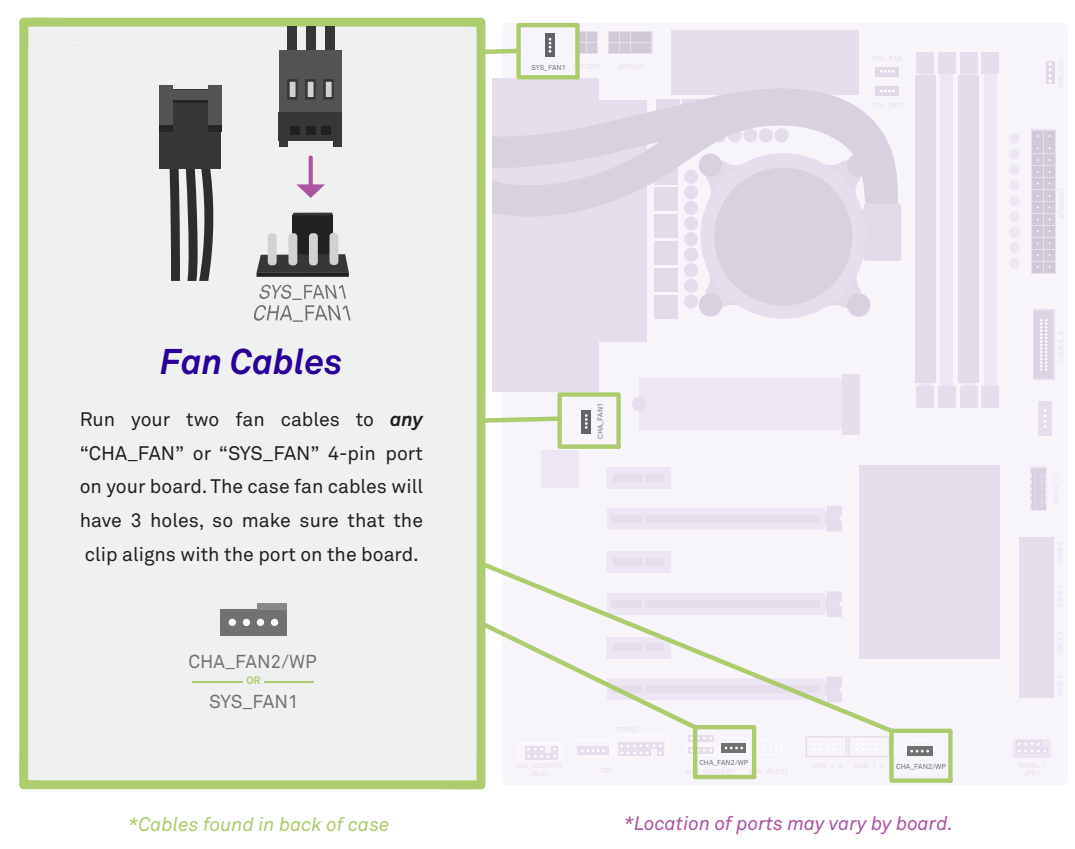

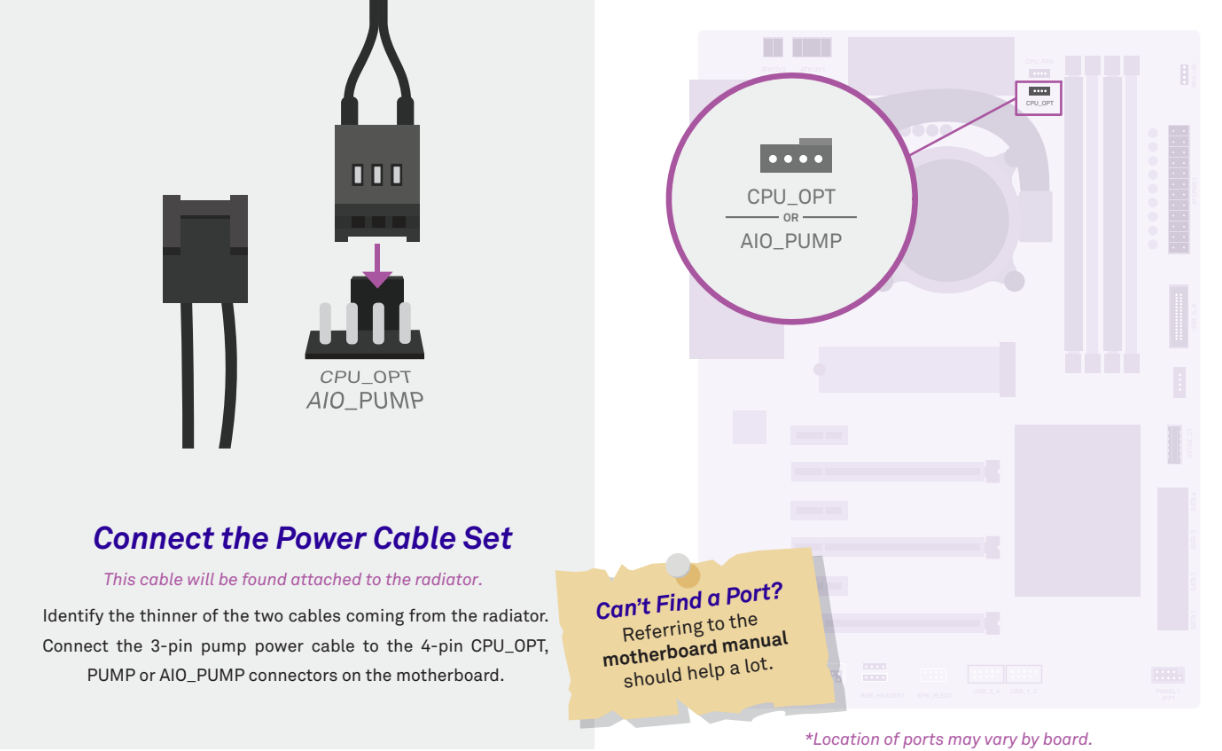

Collegamento della ventola

Questo passaggio riguarda il ricollegamento della ventola di riserva nella parte inferiore della staffa della ventola, non la ventola del dissipatore Kraken.
