Differenze tra i cavi in bronzo della serie C

Con l'introduzione degli alimentatori C-Series Bronze, dobbiamo affrontare le differenze tra i cavi degli alimentatori Gold e Bronze. Ci sono solo due cavi che presentano differenze visive all'interno della confezione. Indipendentemente dal fatto che altri connettori siano fisicamente identici, non utilizzare connettori Gold e Bronze in modo intercambiabile. Questi connettori sono fondamentalmente diversi e possono causare guasti elettrici.

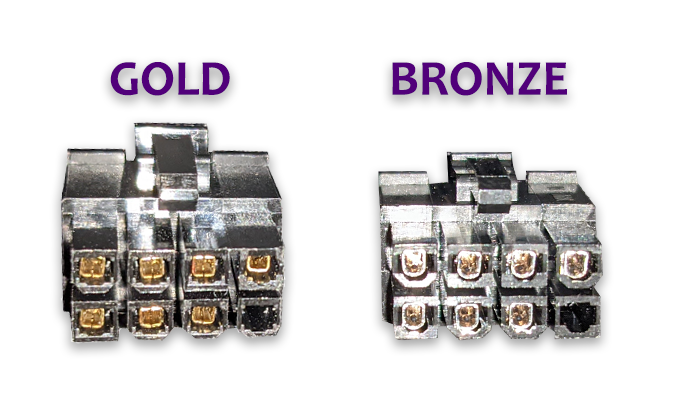

L'immagine qui sopra mostra la differenza tra i connettori PCIe Gold e Bronze. Anche se le differenze sono minime per questo connettore, l'alimentatore Bronze ha il pin in basso a destra squadrato mentre quello Gold è arrotondato.

L'immagine qui sopra mostra le differenze tra i connettori SATA Gold e Bronze. La differenza principale è che l'alimentatore Gold ha un pin vuoto in basso a destra, mentre l'alimentatore Bronze ha un pin vuoto al centro.

La piedinatura e la codifica sono identiche a quelle di tutti gli altri connettori, ma questo non significa che tu debba intercambiare questi cavi. Per ribadire, non riutilizzare il cavo Gold con l'alimentatore Bronze o viceversa. Questo può causare guasti elettrici al sistema, quindi non scambiare questi cavi tra le PSU.
