Questa guida coprirà la sostituzione del modulo Front I/O sul case H9 Flow.  Per questa sostituzione avrai bisogno dei seguenti elementi:

• Un modulo Top I/O di ricambio (alias modulo USB)
• Un cacciavite Phillips #1
• (Consigliato) Un vassoio magnetico per parti o un organizzatore
  • In alternativa, puoi usare i magneti presenti sul filtro antipolvere rimovibile.

Preparazione del case

Per sostituire il modulo Front I/O, sarà necessario rimuovere i seguenti pannelli dal case:

• Pannello superiore
• Pannello anteriore in rete
• Pannello anteriore in vetro temperato
• Pannello laterale in vetro temperato
• Pannello laterale in metallo

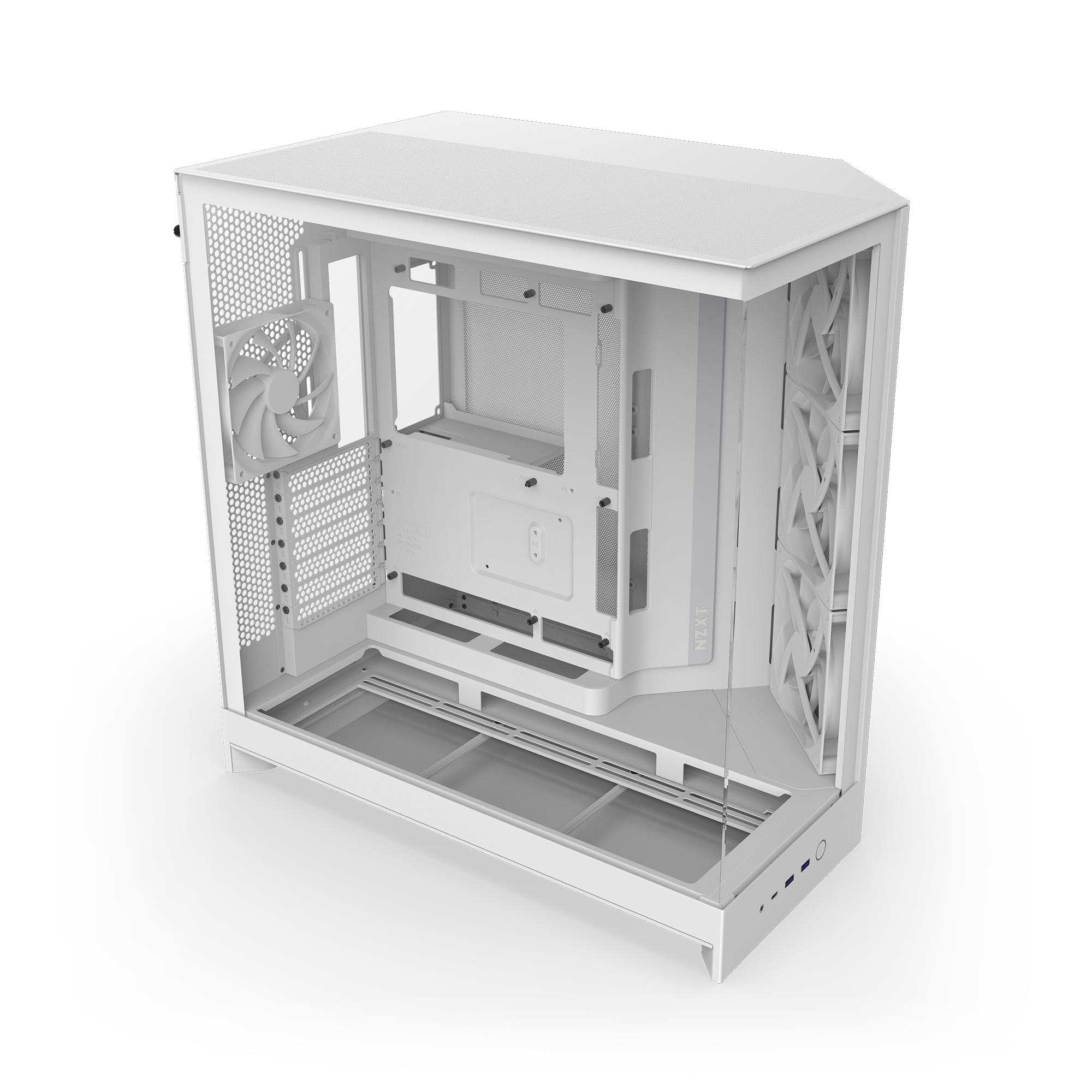

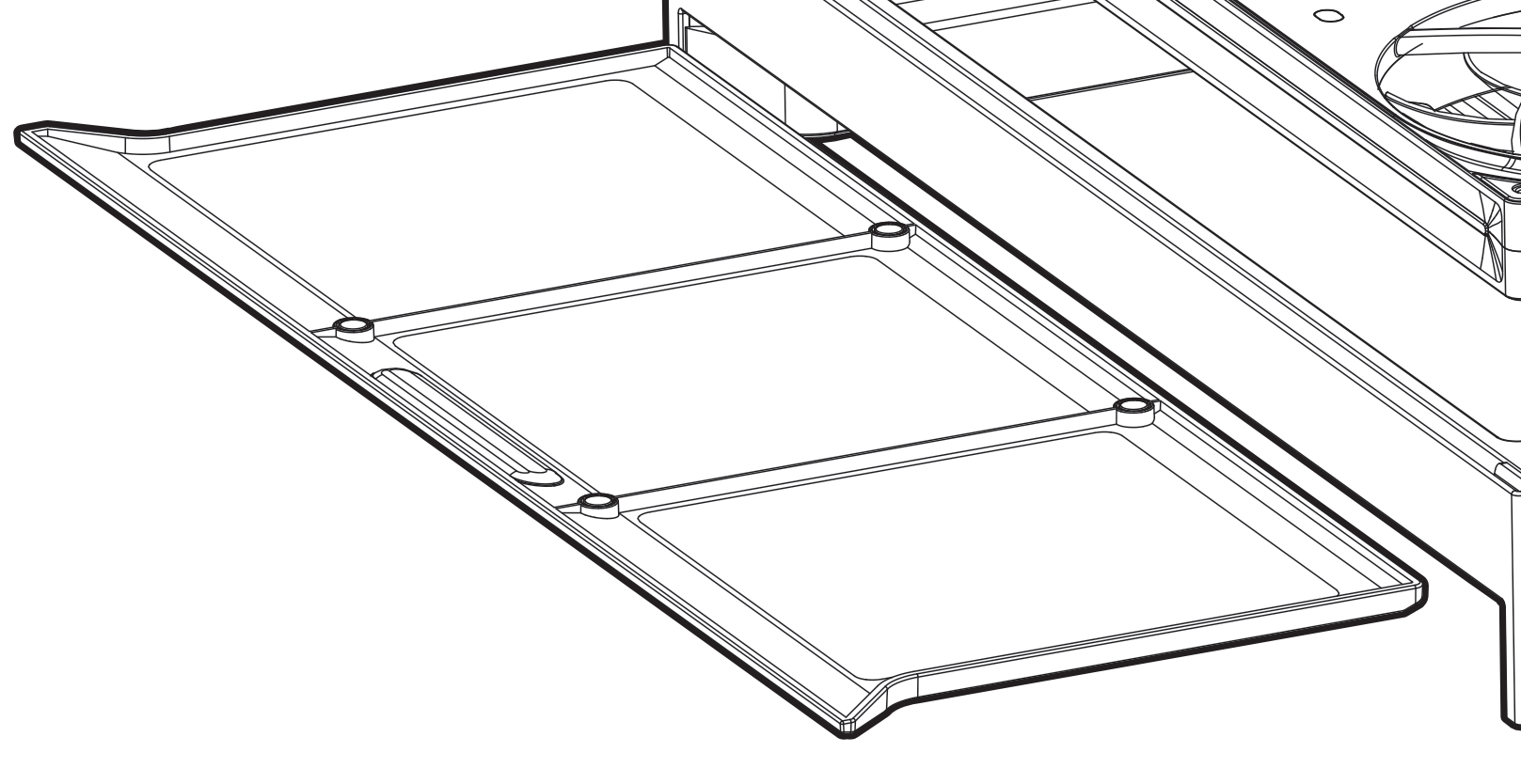

Oltre a questi pannelli, sarà anche necessario rimuovere il supporto per ventola, la copertura del pavimento rimovibile e il filtro antipolvere.  Il filtro antipolvere può essere rimosso attraverso la fessura nella parte inferiore del case.

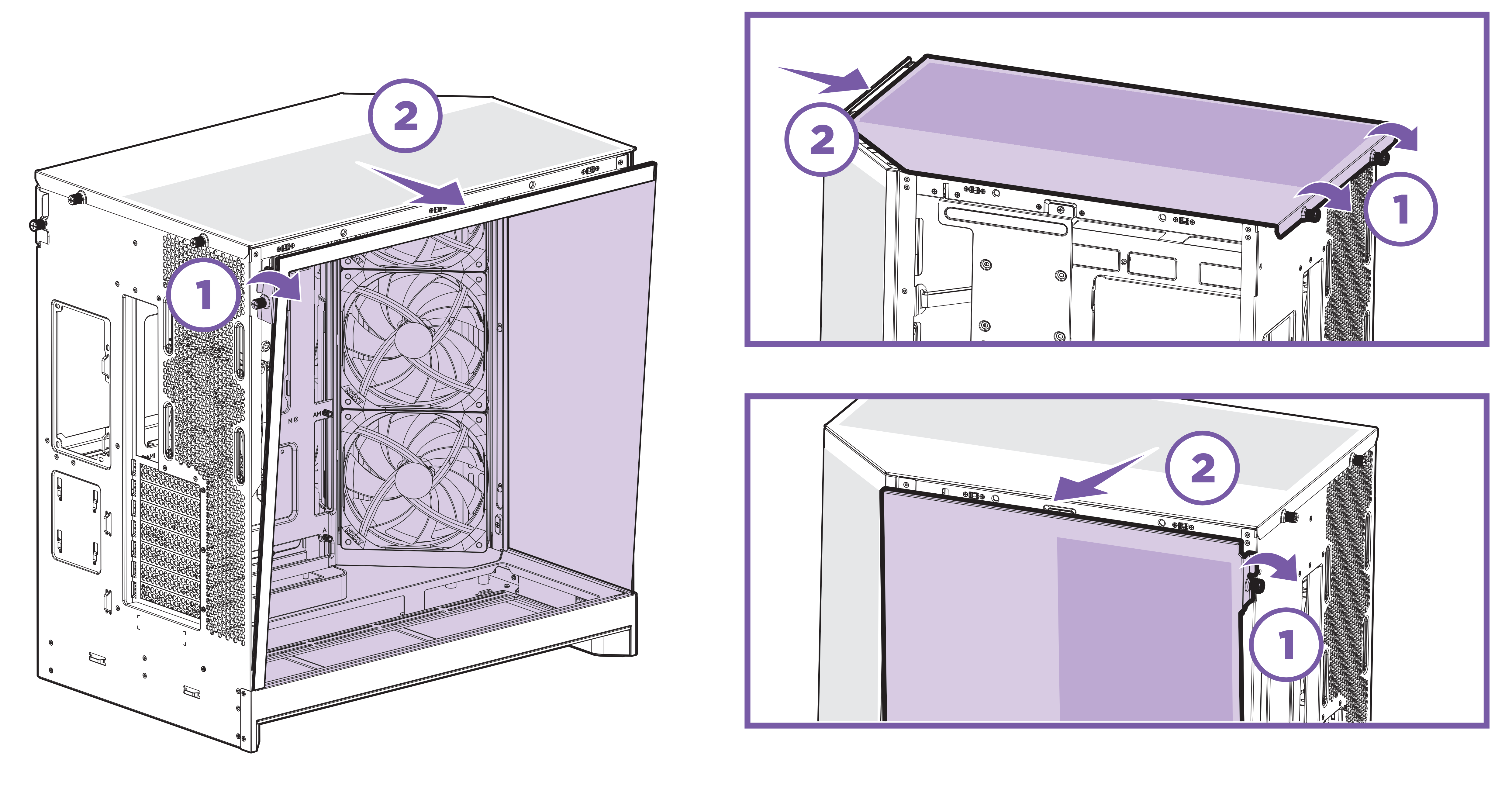

Per rimuovere i pannelli, inizia allentando le viti di bloccaggio (1).  Queste sono viti captive e rimarranno con i pannelli una volta rimosse.  Una volta sbloccate le viti, puoi rimuovere i pannelli facendo quanto segue:

• Pannelli laterali in vetro temperato e metallo - Usando la linguetta con la vite di bloccaggio, tira il pannello dalla parte superiore lontano dal case per rilasciare i giunti a sfera.  Una volta rilasciati, solleva il pannello fuori dalla fessura in basso.
• Pannello superiore - Scorri il pannello verso la parte posteriore del case, quindi solleva il pannello.

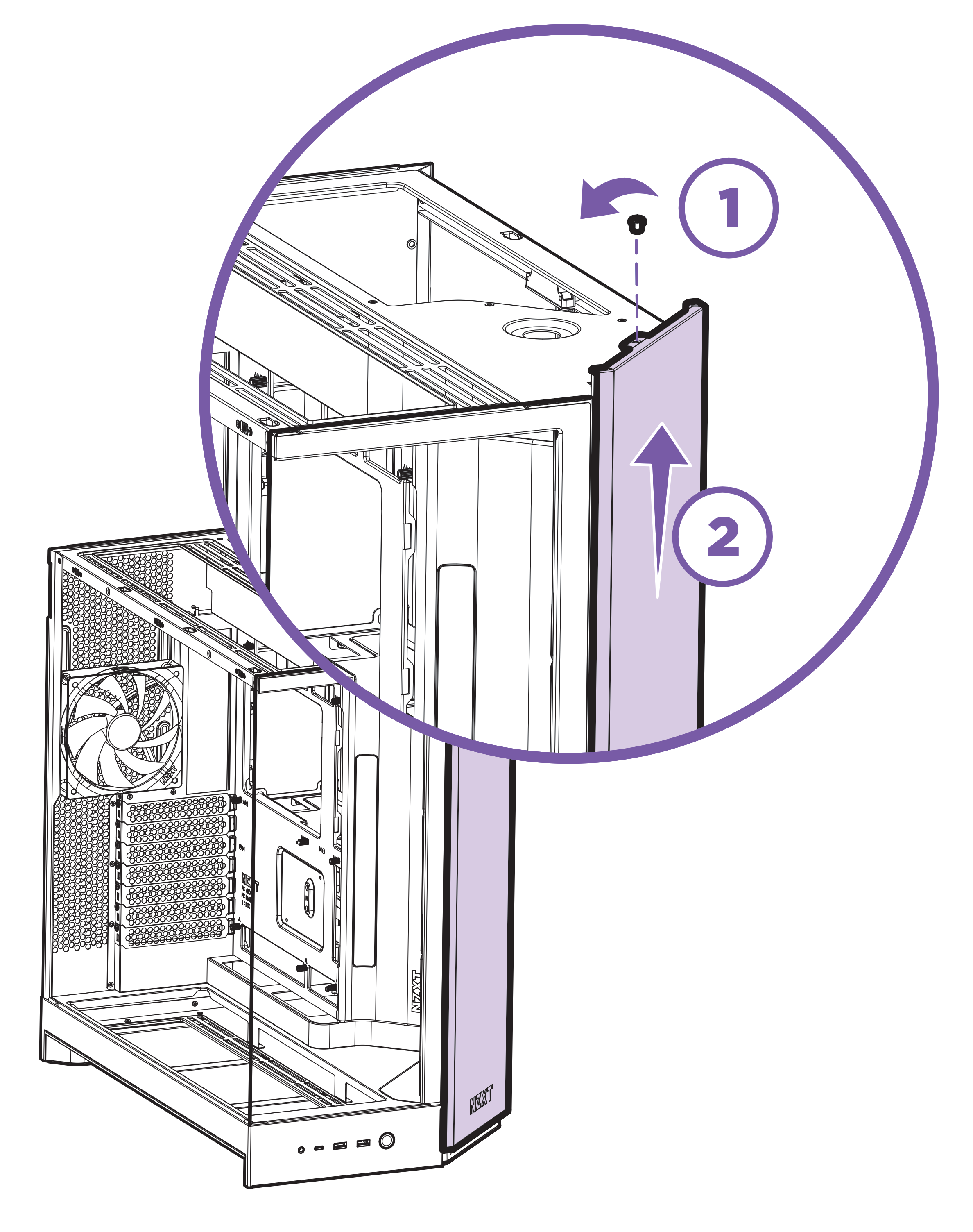

Con i pannelli rimossi, è consigliato rimuovere il pannello anteriore in rete e il supporto per ventola.  Usa il tuo cacciavite Phillips #1 per rimuovere la vite di bloccaggio nella parte superiore del pannello.  Con la vite rimossa, solleva il pannello verso l'alto e lontano dal case.

Nota bene: questa non è una vite captive, quindi è consigliato posizionarla in un vassoio per parti o riavvitarla dopo aver rimosso il pannello.

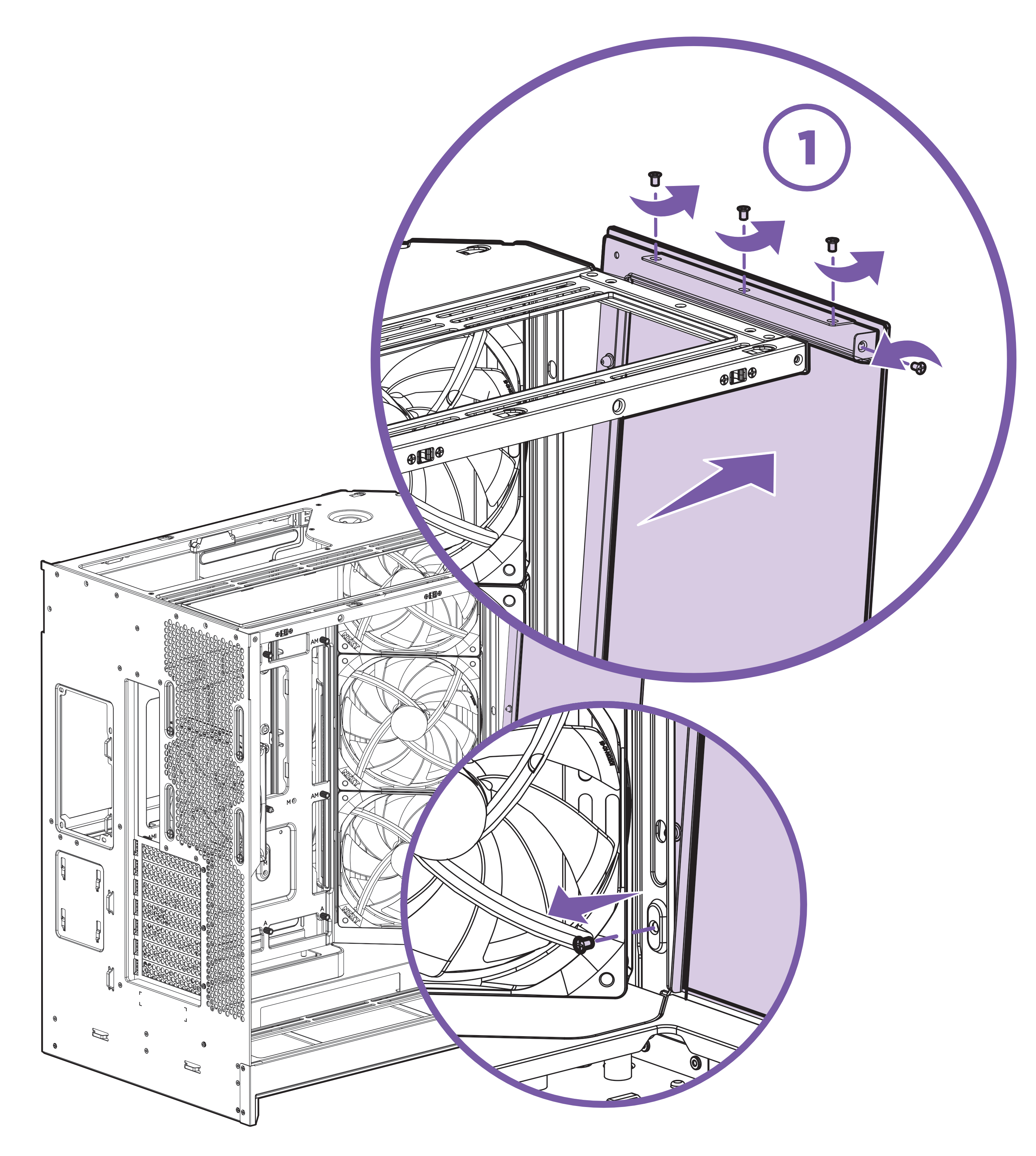

Con il pannello laterale in metallo rimosso, allenta le due viti captive nella parte superiore del supporto per ventola e quindi inclina il supporto lontano dal case finché non puoi sollevarlo.  Non tirare con forza le ventole, poiché i loro cavi potrebbero essere ancora collegati all'interno del case.  Metti il supporto da parte vicino al case.

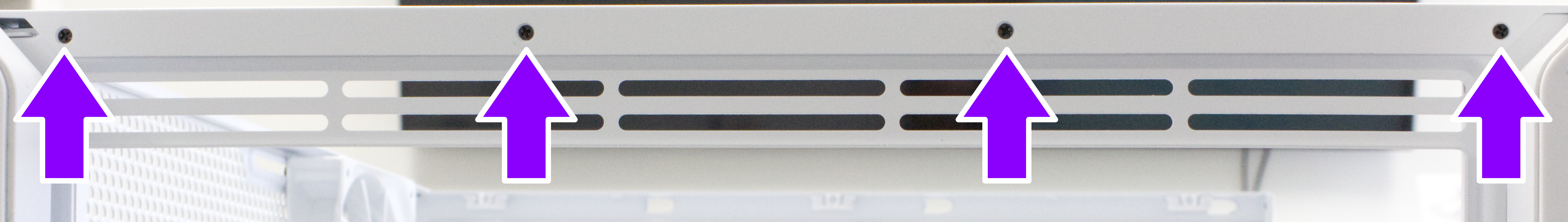

Infine possiamo rimuovere il pannello anteriore in vetro.  Per farlo, inizia rimuovendo la vite interna mostrata nell'immagine sottostante.  Con la vite interna rimossa, rimuovi le quattro viti nella parte superiore del pannello.  Con tutte le viti rimosse, inclina il pannello lontano dalla parte superiore del case e sollevalo dalla fessura sottostante.

Nota bene: queste non sono viti captive, quindi è consigliato posizionarle in un vassoio o organizzatore per parti.  Tutte queste viti sono uguali e possono essere contrassegnate come viti corte.

Con i pannelli rimossi, rimuovi la copertura del pavimento rimovibile sollevandola dal foro esposto.  Si consiglia quindi di riattaccare il supporto per ventola in questo passaggio e fissarlo temporaneamente con una (1) delle viti captive.

Rimozione della cornice inferiore

Per accedere al modulo Front I/O, sarà necessario rimuovere la cornice inferiore dal case.  Questa cornice è fissata al case con un totale di 14 viti:

• 12 viti corte (della stessa dimensione di quelle che tengono il pannello in vetro frontale)
• 2 viti lunghe

Tutte queste viti possono essere rimosse usando il tuo cacciavite Phillips #1.  È altamente consigliato avere un vassoio magnetico o un organizzatore per parti durante questo passaggio.  Inizia dal lato inferiore del case, rimuovendo le sei (6) viti piccole evidenziate qui sotto:

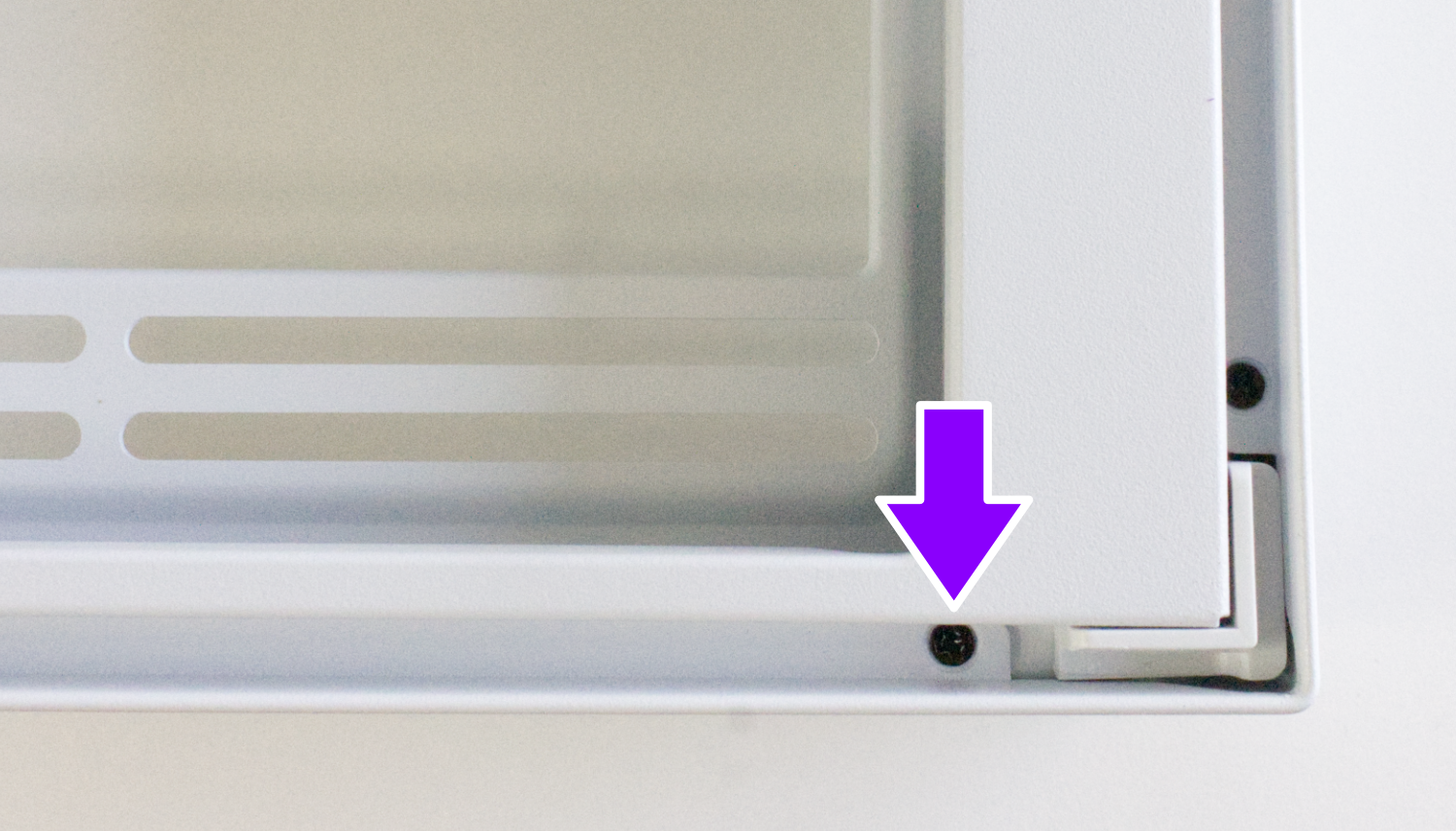

Bordo lato sinistro (vetro temperato).

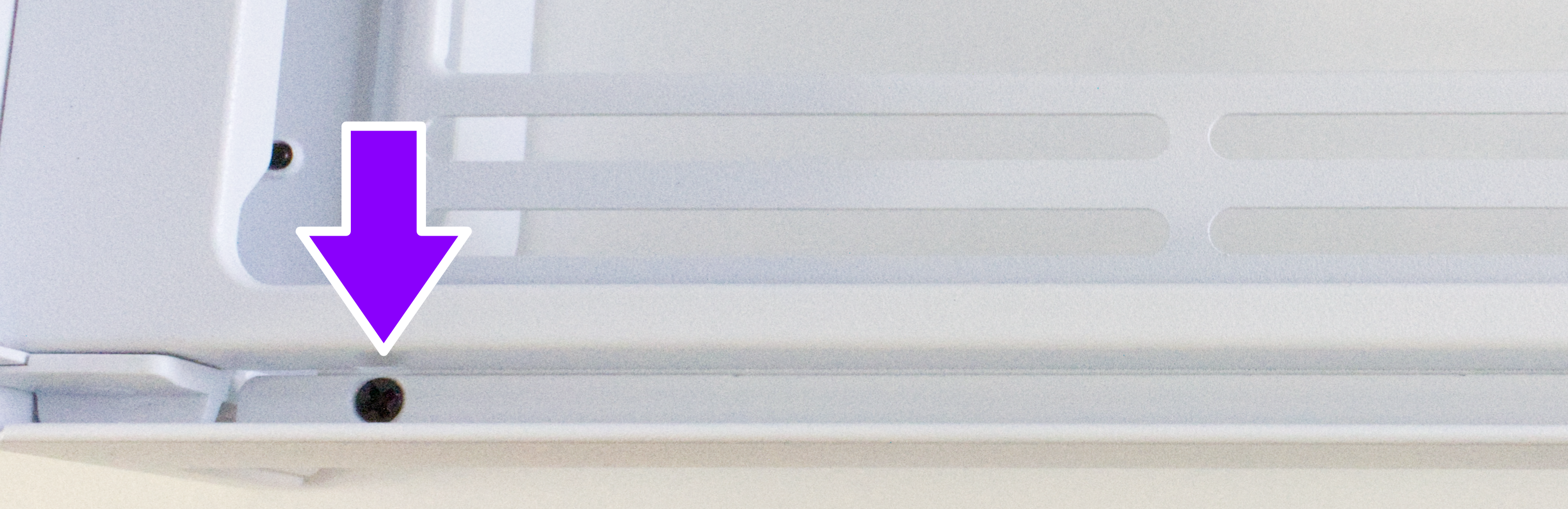

Bordo anteriore

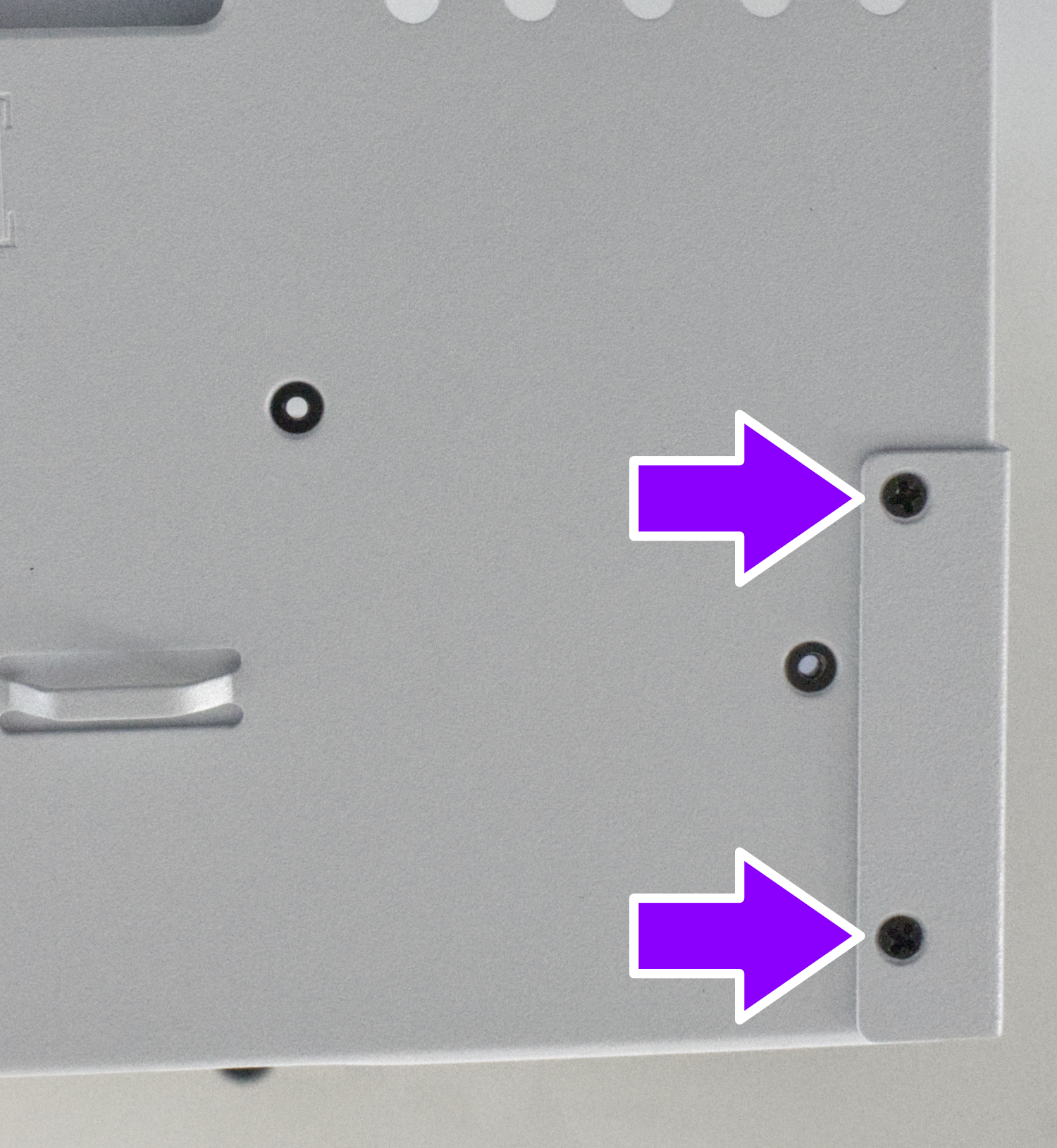

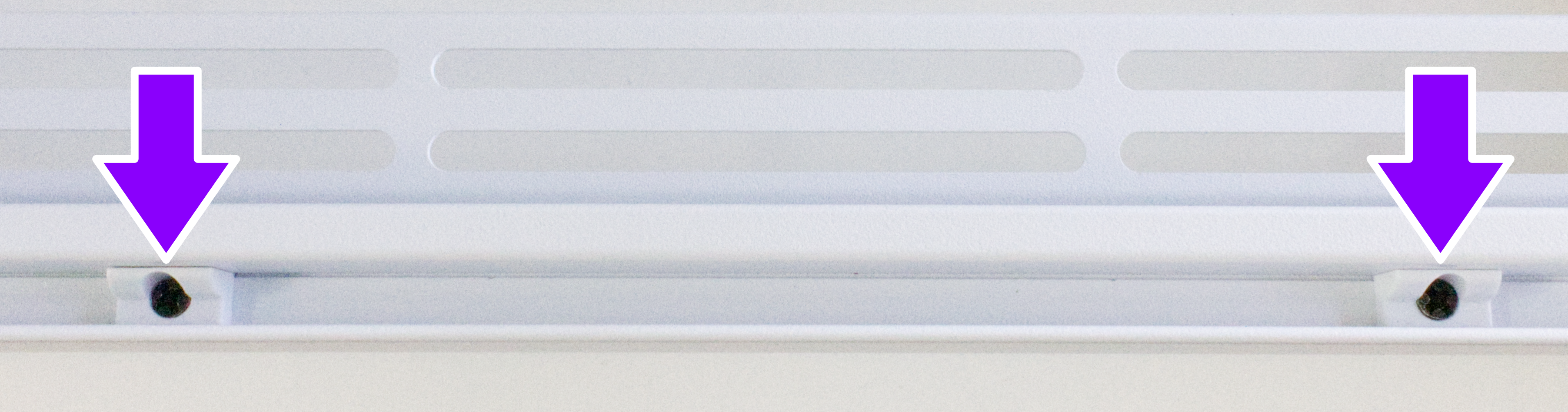

Spostati verso la parte posteriore del case e rimuovi le due (2) viti corte situate nell'angolo in basso a destra.

Successivamente rimuovi le quattro (4) viti piccole trovate nei bordi interni dove era fissato il vetro.  Ce ne saranno due (2) situate nel bordo sotto il pannello di vetro piccolo e due (2) nel bordo sotto il pannello di vetro grande.

Bordo pannello grande, sinistro.

Bordo pannello grande, destro

Bordo pannello piccolo

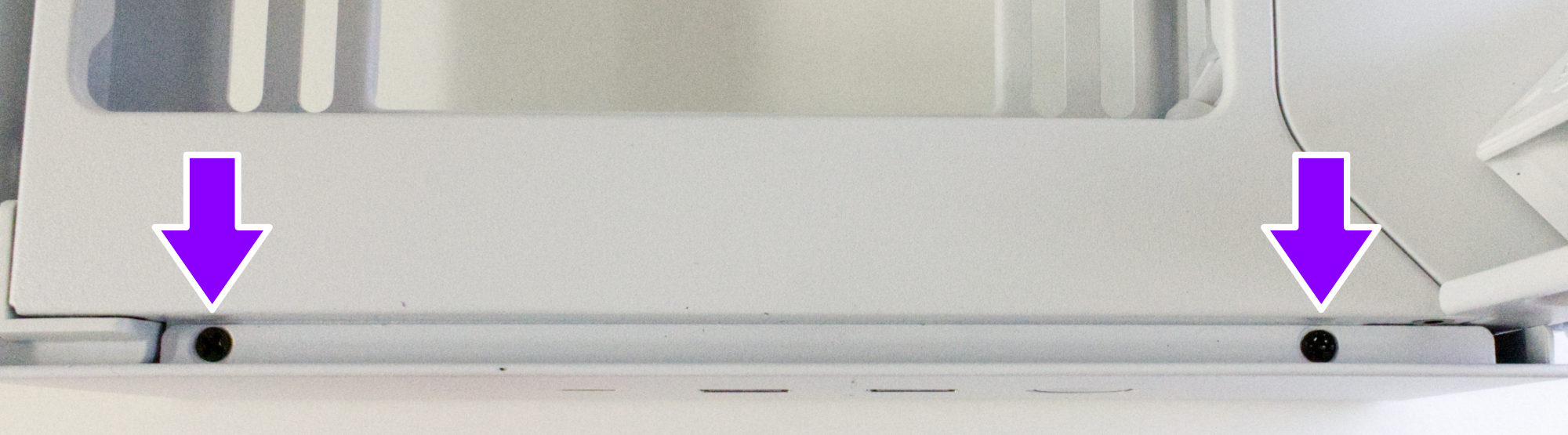

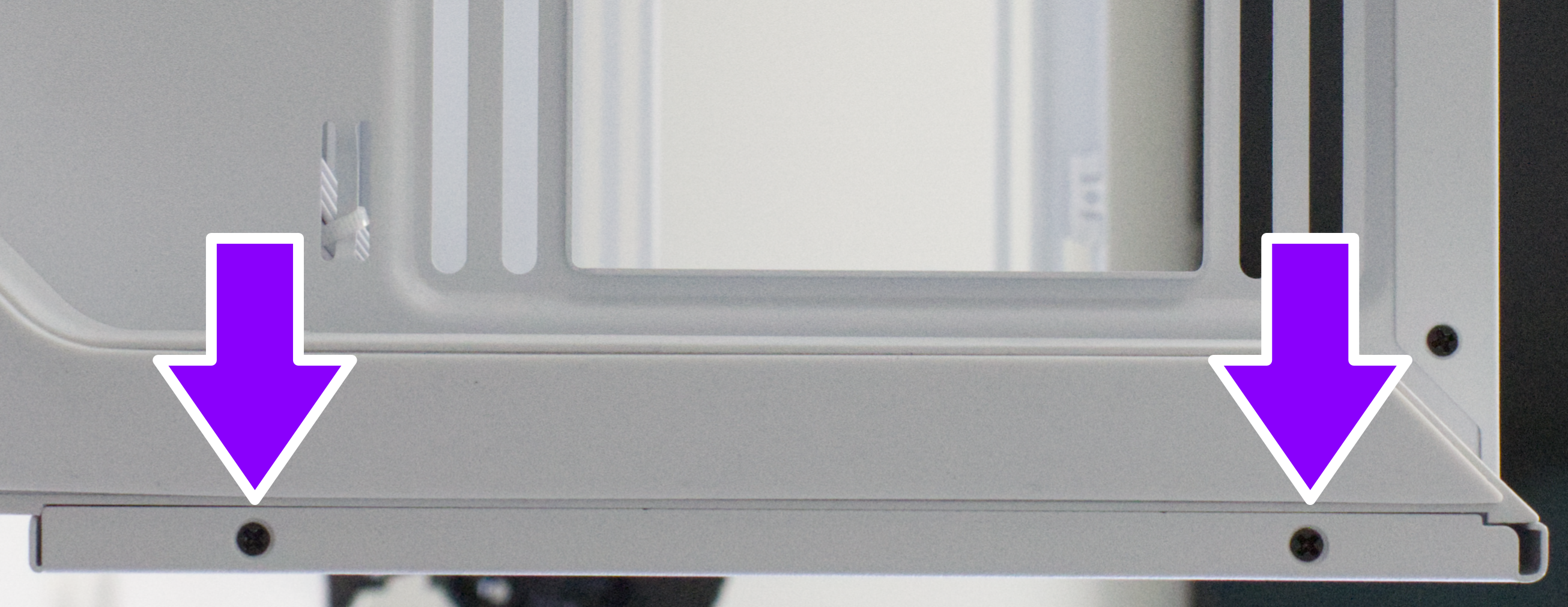

Rimuovi le due viti lunghe che tengono in posizione le clip di paraurti in plastica al centro del bordo del pannello grande, quindi rimuovi le due clip di paraurti in plastica dal bordo del case.  Nota:  quando reinstalli le clip in seguito, assicurati che il lato alto dei paraurti sia rivolto verso l'interno del case come mostrato di seguito:

Con le viti rimosse, tira la cornice dalla parte posteriore del case e rimuovi la cornice.

Rimozione del modulo I/O

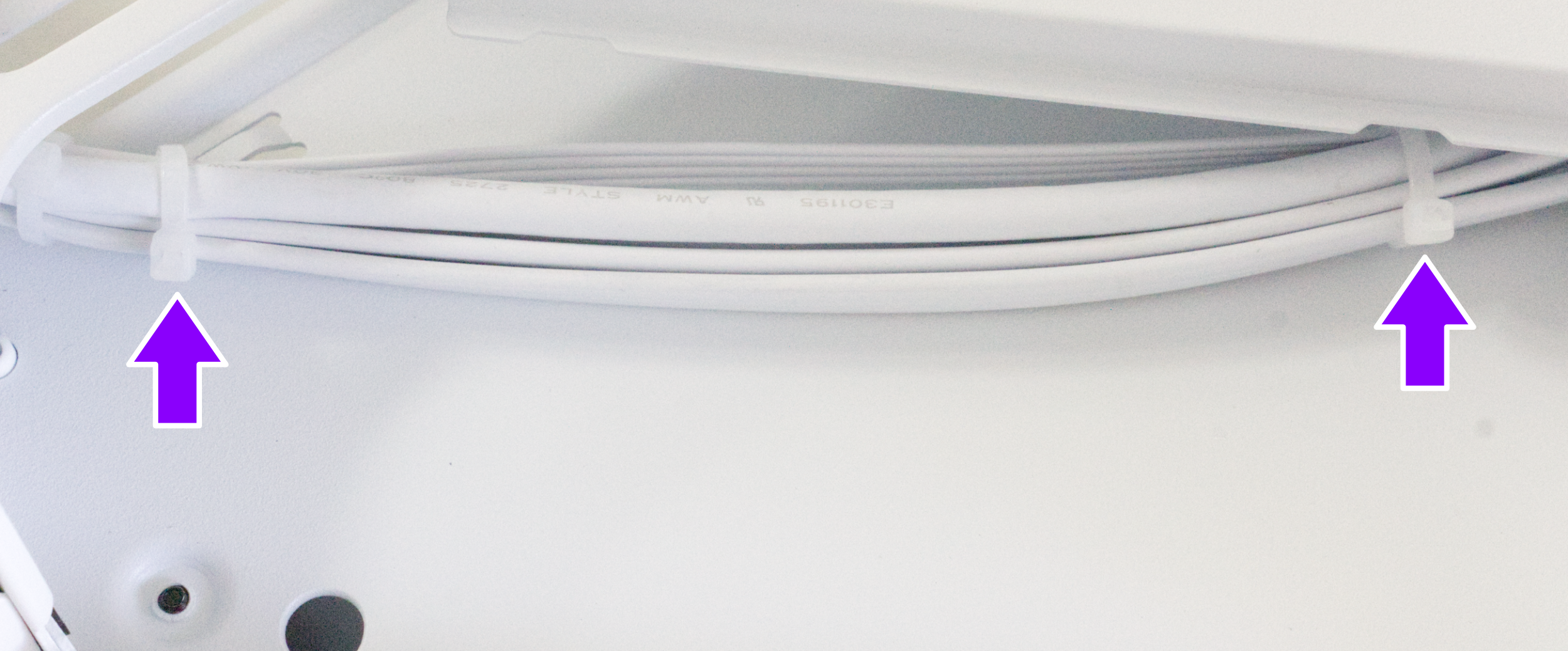

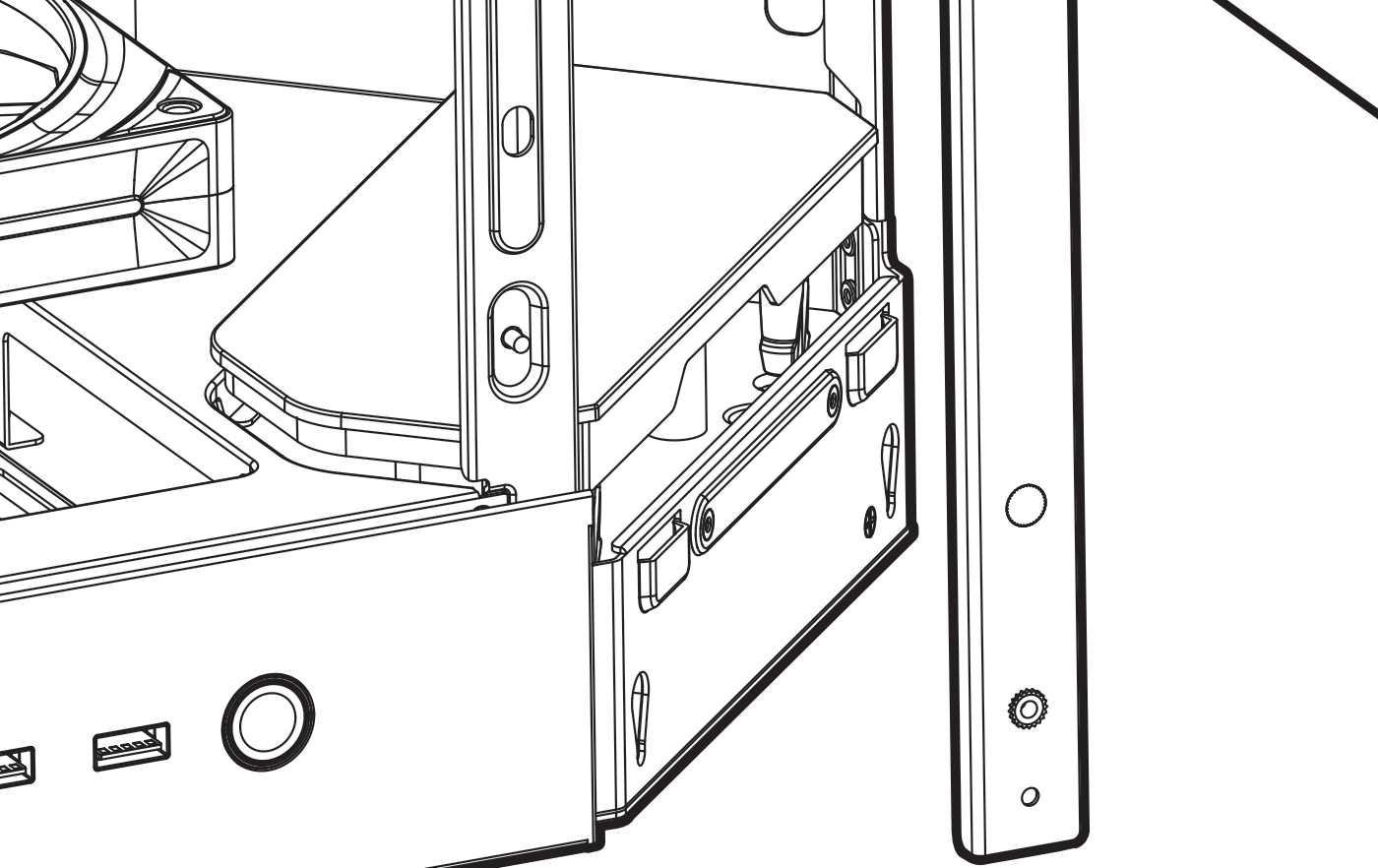

Con la cornice inferiore rimossa, ora puoi accedere al modulo I/O.  Per rilasciare il modulo, inizia tagliando le due fascette che tengono i cavi I/O all'interno del case come mostrato di seguito:

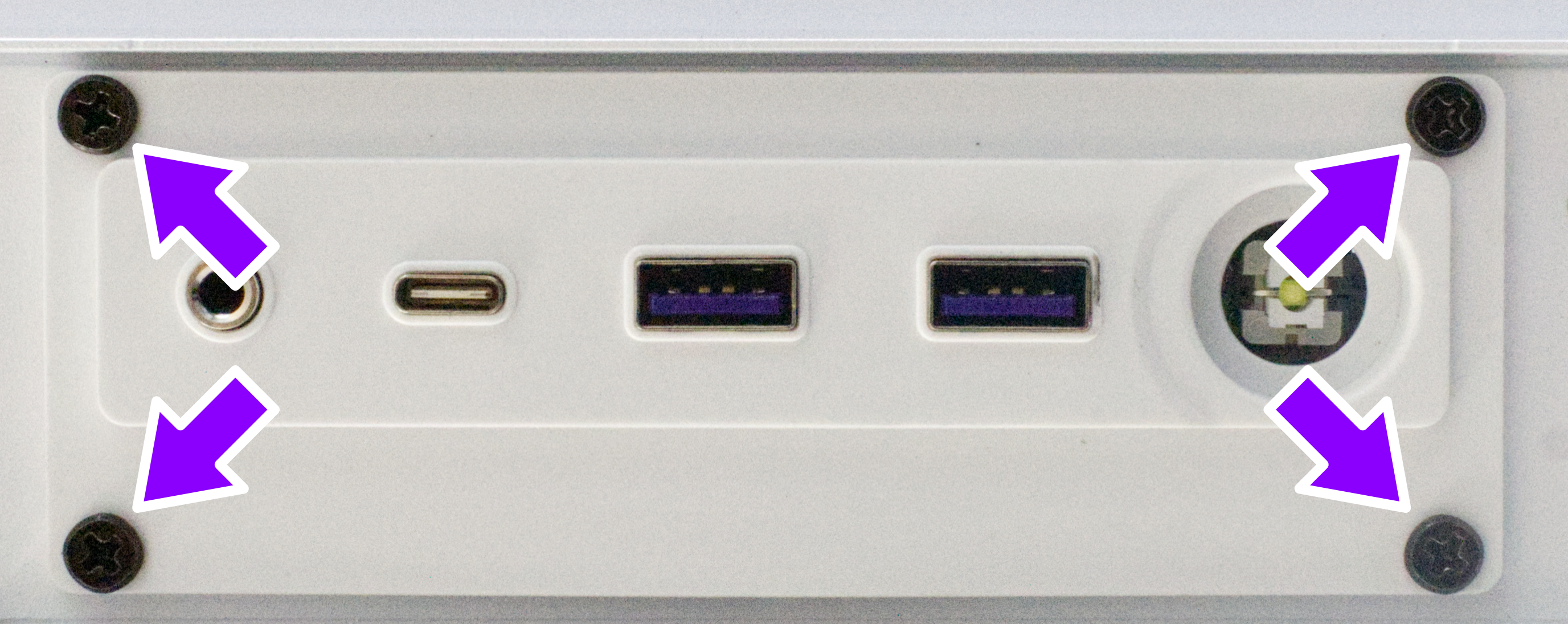

Con le fascette tagliate, rimuovi le quattro (4) viti dalla faccia del modulo Front I/O e tira il modulo fuori dalla parte anteriore del case.

Per installare il modulo Front I/O di ricambio, segui queste istruzioni in ordine inverso.
