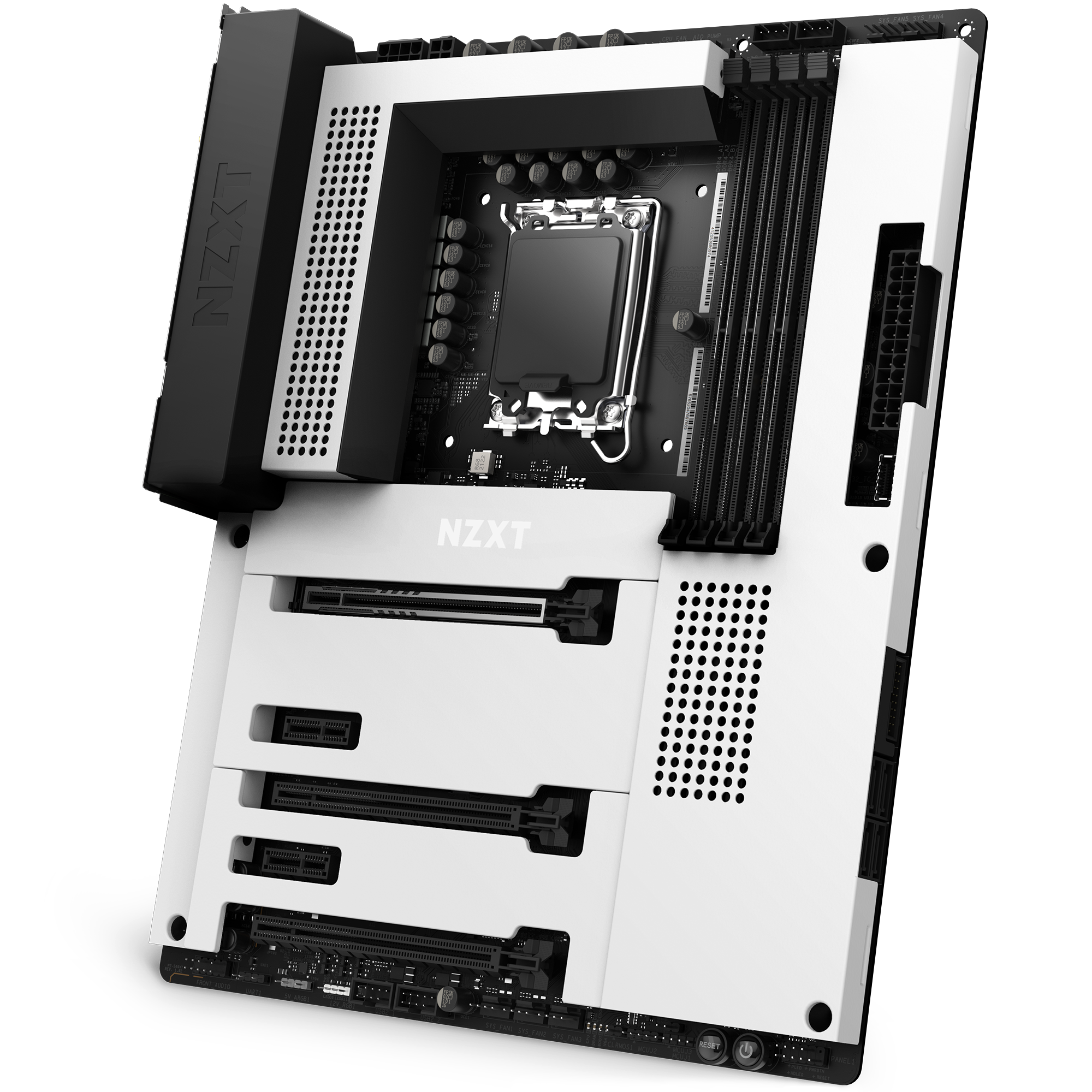

N7 Z690
Scheda madre da gioco Intel® Z690 ATX


Generale
Fattore di forma ATX
Chipset Intel® Z690
Tipo di socket Intel® LGA 1700
Supporto CPU
  • CPU Intel® 14a generazione *
  • CPU Intel® 13a generazione *
  • CPU Intel® 12a generazione

Consulta la lista di supporto CPU per maggiori dettagli.
* Il supporto per le generazioni Intel® 13a e 14a potrebbe richiedere un aggiornamento BIOS aggiuntivo prima dell'installazione.

Slot DIMM 4
Supporto wireless WiFi 6E, Bluetooth 5.2
Sistema operativo Windows® 10 64-bit o versioni successive
Supporto Multi-GPU

AMD Quad CrossFireX™ e CrossFireX™ *

* Supportato solo su slot PCIe Gen 4 x1

Caratteristiche aggiuntive
  • Tecnologia ibrida Intel®
  • Tecnologia Intel® Turbo Boost Max 3.0
Garanzia 3 anni
Memoria
Tipo DIMM DDR4 288-pin
Capacità massima memoria 128 GB
Architettura memoria Dual Channel
Supporto frequenza base
  • 2933 MHz
  • 2800 MHz
  • 2666 MHz
  • 2400 MHz
  • 2133 MHz
Velocità massima memoria
  • 5000+ MHz (Overclock) *

Consulta la QVL della memoria per maggiori dettagli.

* Supporta nativamente DDR4 3200 MHz

Memoria supportata
  • Memoria non ECC non bufferizzata
  • Supporta memoria ECC UDIMM (opera in modalità non ECC)
Supporto Intel® XMP 2.0 Sì
Grafica integrata
Controller grafico
  • Intel® Xe Graphics
Uscita grafica integrata
  • HDMI™ 2.1 compatibile TMDS
Risoluzione massima
  • 4096 x 2160 @ 60Hz
Caratteristiche aggiuntive
  • Compatibile HDCP 2.3
Slot di espansione
Slot PCIe x16 (modalità x16) 1
Slot PCIe x16 (modalità x4) 2
Slot PCIe  x1 2
Tipo PCIe
  • PCIEX16_1 *
    • PCIe Gen 5 x16
  • PCIEX16_2 *
    • PCIe Gen 4 x4
  • PCIEX16_3 *
    • PCIe 3.0 x4
  • PCIEX1_1, PCIEX1_2
    • PCIe Gen 4 x1

* Supporta SSD NVMe come dischi di avvio

Supporto archiviazione
Slot M.2 tipo 2242/2260/2280
(M-Key)
2 (M2_1, M2_3)
Slot M2 tipo 2242/2260/2280/22110
(M-Key)
1 (M2_2)
Tipo M.2
  • M2_1, M2_2
    • PCIe Gen 4 x4 *
  • M2_3
    • PCIe Gen 4 x4 * o SATA

* Supporta Intel® Volume Management Device, Intel® Optane Technology e SSD NVMe come dischi di avvio

Porte SATA 6Gb/s 4
Supporto RAID
  • Supporta RAID 0/1/5/10 per dispositivi di archiviazione SATA
  • Supporta RAID 0/1/5 per dispositivi di archiviazione M.2 NVMe
Caratteristiche aggiuntive
  • Tecnologia Intel® Smart Response
  • Tecnologia Intel® Rapid Storage
  • Memoria Intel® Optane
Supporto rete e wireless
Controller LAN integrato

Realtek® RTL8125BG LAN 2.5G

  • Supporto Wake-on-LAN
  • Supporta Energy Efficient Ethernet 802.3az
Controller WLAN (WiFi) integrato

Intel Dual Band Wireless-AX210 Wi-Fi 6E

  • Supporta WiFi 802.11 a/b/g/n/ac/ax
  • Supporta Bluetooth
  • Supporto per frequenze dual band (2.4/5GHz, 6GHz *)
  • Supporta MU-MIMO

*Wi-Fi 6E (banda 6GHz) è supportato da Microsoft® Windows® 11, la disponibilità può variare in base a paese e regione.  È necessario un router compatibile con 6GHz per la funzionalità 6E.

Versione Bluetooth Bluetooth V5.2
Antenna(e) inclusa(e) 2x compatibile RP-SMA maschio "tipo penna"
Audio integrato
Controller audio Codec Realtek® ALC1220
Canali Audio ad alta definizione 8 canali
Riproduzione DAC 32-bit @ 192.000 Hz
I/O posteriore
USB 3.2 Gen 2 (Tipo C) 1
USB 3.2 Gen 2 (Tipo A) 2
USB 3.2 Gen 1 (Tipo A) 3
USB 2.0 (Tipo A) 2
HDMI™ 2.1 1
Antenna wireless 2 (2T2R)
LAN (RJ45) 1
Jack audio 5.1 canali
  • 1 x Surround anteriore/Stereo LR
  • 1 x Centrale/Subwoofer
  • 1 x Surround posteriore
  • 1 x Line-In
  • 1 x Microfono
  • 1 x Uscita SPDIF ottica
Caratteristiche aggiuntive
  • 1 x Pulsante Clear CMOS
  • 1 x Pulsante BIOS Flashback
I/O interno
Slot M.2 (M-Key) 3
Slot M.2 (E-Key) 1 *
* Per scheda wireless inclusa
Porte SATA 6Gbps 4
Header USB 3.2 Gen 2 (per Tipo C) 1
Header USB 3.2 Gen 1 (per Tipo A) 1 (fino a 2 porte per header)
Header USB 2.0 2 (fino a 2 porte per header)
Audio pannello frontale 1
Header ventola PWM 4-pin
  • 1 x CPU_FAN (fino a 24W)
  • 1 x AIO_PUMP (fino a 24W)
  • 5 x SYS_FAN (fino a 24W)
Header NZXT RGB 2 *
* Supporta fino a 5 dispositivi NZXT RGB, 40 LED totali per header.
Header ARGB 5V 1 *
* Supporta fino a 40 LED per header
Header RGB 12V 1 *
* Supporta strisce LED RGB 5050 con potenza massima di 12V 3A (36W) e lunghezza entro 2 metri.
Header alimentazione ATX
  • 1 x Alimentazione ATX 24-pin
  • 1 x Alimentazione ATX 12V 8-pin
  • 1 x Alimentazione ATX 12V 4-pin
Caratteristiche aggiuntive
  • 1 x Pulsante di accensione
  • 1 x Pulsante di reset
  • 1 x LED POST
Informazioni sul prodotto
Numero modello
  • N7-Z69XT-B1 (Nero)
  • N7-Z69XT-W1 (Bianco)
UPC
  • 810074840194 (Nero)
  • 810074840187 (Bianco)
EAN
  • 5056547200125 (Nero)
  • 5056547200118 (Bianco)
