Edificio della serie NZXT H6

Questa guida esaminerà il processo di costruzione nella serie NZXT H6 di custodie.Tieni presente che la seguente guida si basa sull'esperienza di un costruttore con parti immediatamente a portata di mano.La tua build potrebbe variare notevolmente da questa e in realtà la incoraggeremmo.Se hai una build di cui sei particolarmente orgoglioso nel tuo case della serie NZXT H6, non esitare a condividerla con noi sui nostri account di social media:

• Ufficiale #NZXTSetups Gruppo su Facebook
• @NZXT su Twitter
• @NZXT su Instagram
• @NZXT su Tiktok
• La discordia ufficiale della community NZXT

Costruire nella serie NZXT H6 è un'esperienza incredibilmente semplice e diretta che non è solo invitante per i costruttori alle prime armi, ma incredibilmente flessibile per i costruttori esperti che desiderano costruire un pezzo importante.Per questa guida, daremo un'occhiata ad alcune caratteristiche chiave dell'H6 per iniziare la tua build.

Preparare la tua build

Come con qualsiasi build di PC, è sempre meglio assicurarsi che tutti i componenti funzionino correttamente prima di iniziare a montare il case.Questo può essere fatto assemblando il PC all'esterno del case, solitamente sopra la scatola della scheda madre in un processo chiamatobreadboarding.Lo scopo principale di ciò è assicurarsi che tutto funzioni prima di intervenire sul caso, nel caso in cui una parte sia arrivata con un problema che dovrebbe essere sostituita.

Tratteremo il breadboarding nel suo insieme in un'altra guida in futuro, ma il primo passo qui sarà lo stesso del breadboarding del tuoPC che preparerà la tua scheda madre.

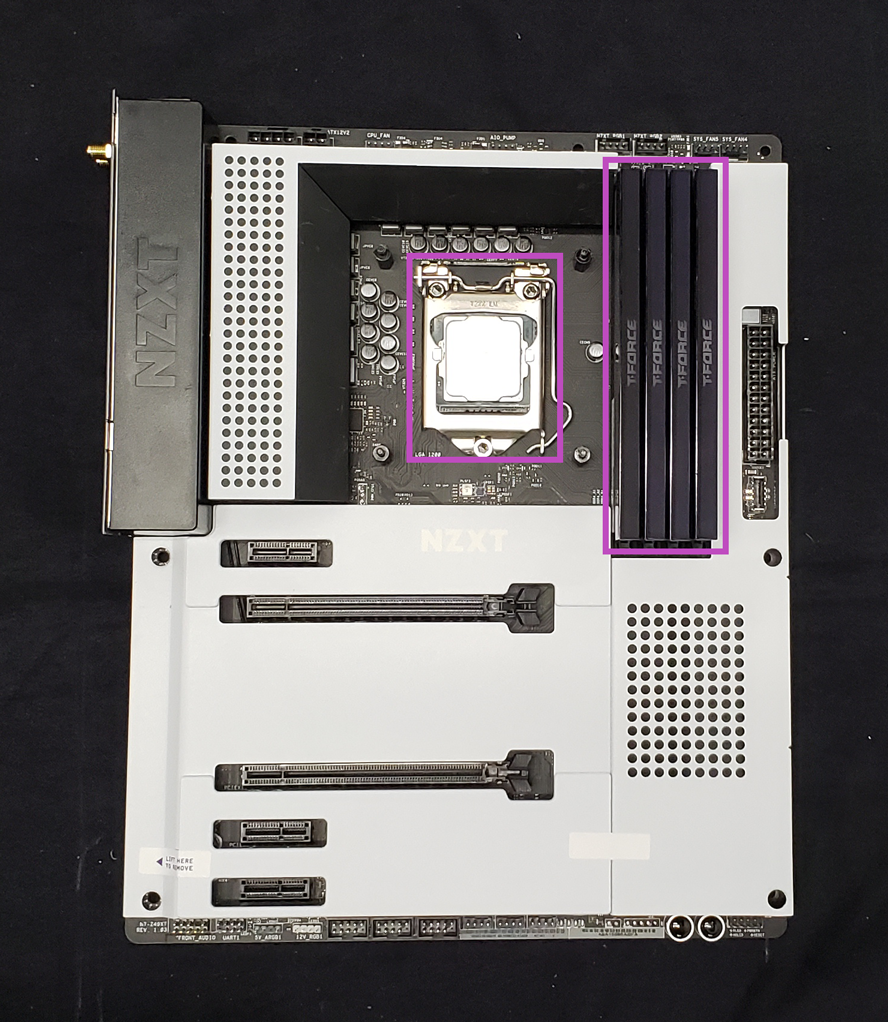

Preparazione della scheda madre

Si consiglia di preparare la scheda madre e tutti i componenti collegatiprimadi lavorare nel case poiché ciò renderà molto più semplici le installazioni successive.Questo processo solitamente include quanto segue:

• Installare la CPU nel socket della CPU
• Installa la RAM seguendo il manuale dell'utente della scheda madre

  • Per la maggior parte delle configurazioni a due stick e doppio canale installerai la RAM negli slot 2 e 4. Per la nostra build, utilizzeremo una configurazione a quattro stick e doppio canale.
• Se utilizzi SSD M.2, installali seguendo il manuale utente della scheda madre
• Se il dispositivo di raffreddamento della CPU include una piastra posteriore o hardware di montaggio speciale, installalo ora.
• Se si utilizza un dispositivo di raffreddamento CPU tower come la serieNZXT T120, si consiglia di installare il dispositivo di raffreddamento ora

Una volta preparata la scheda madre, procedi e mettila da parte mentre prepariamo il case stesso.

Preparazione del caso

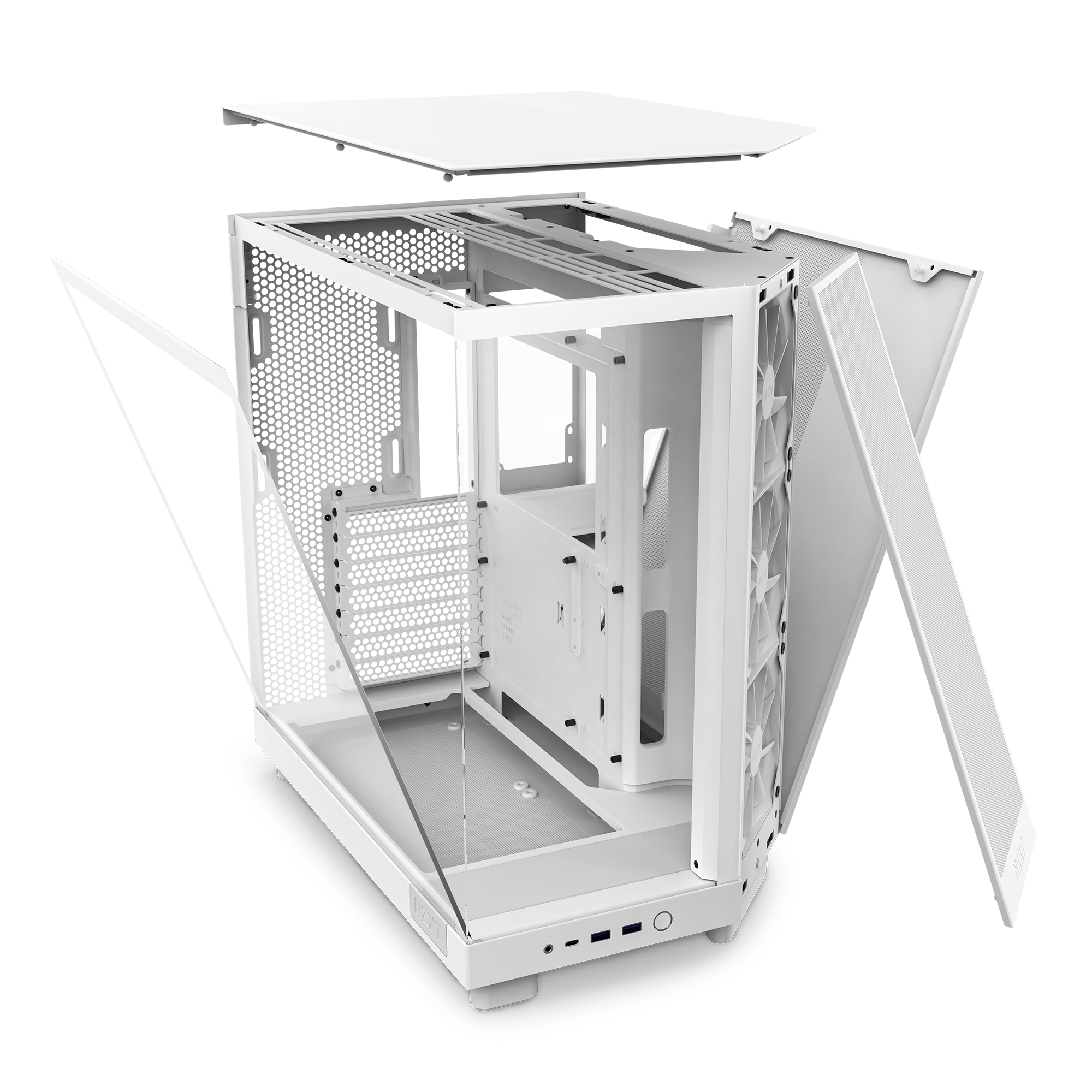

A differenza della scheda madre in cui aggiungevamo parti per prepararla, preparare il case stesso significa ridurlo all'essenziale per accedere nel modo più efficace a ogni angolo del case e rendere la nostra costruzione il più semplice possibile.

Inizia allentando le viti di fissaggio sul retro del case che fissano il pannello laterale temperato sinistro e il pannello laterale destro in metallo.Tieni presente che queste viti sono viti prigioniere, quindi non usciranno una volta allentate e invece cadranno flosce una volta sbloccate.Con queste viti allentate, rimuoveremo questi due pannelli tirandoli dalla parte superiore posteriore del case e mettendoli da parte.Per il pannello in vetro, si consiglia di posizionarlo su una superficie morbida e piana per evitare danni al pannello.

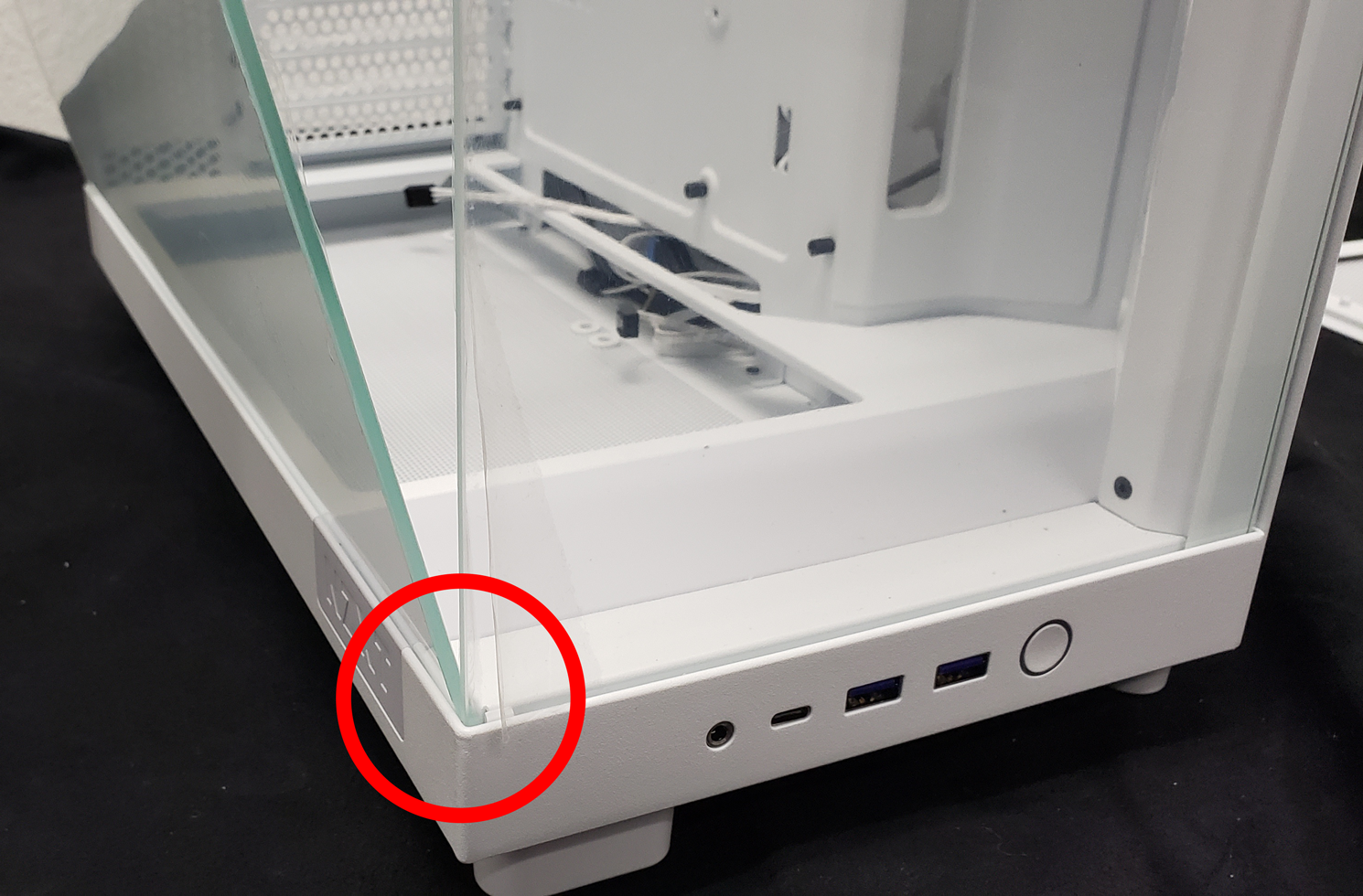

Note:  Fare attenzione quando si rimuove il pannello in vetro temperato sul lato sinistro.Il pannello si inserisce nella parte inferiore del case e può frantumarsi se sollecitato lungo questo bordo.

Per i pannelli a rete superiore e anteriore destro, questi saranno completamente fissati alla custodia mediante attrito utilizzando una serie di clip e giunti sferici.Questi possono essere facilmente rimossi trovando un bordo esposto dove è stato rimosso uno dei pannelli più grandi o utilizzando il labbro che si trova nella parte posteriore e inferiore del case e tirando verso l'esterno.

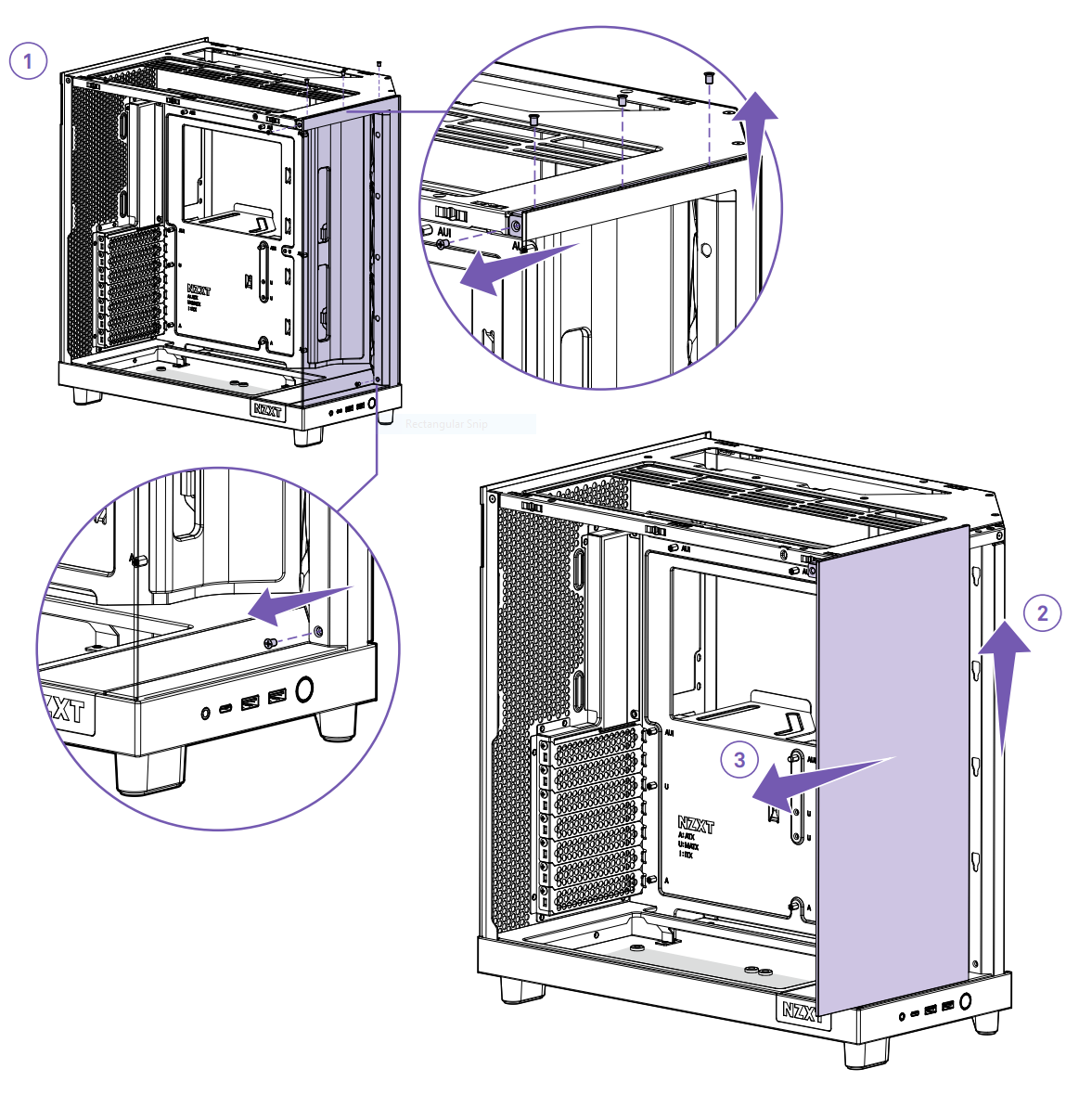

Infine, possiamo rimuovere il vetro temperato anteriore dal case per avere un migliore accesso ai nostri componenti interni durante la costruzione.Per fare ciò, svitare le tre viti situate lungo il bordo superiore del pannello di vetro, seguite dalla vite in alto a sinistra del pannello esterno al case e infine dalla vite in basso a destra del pannello all'interno del case. .Una volta rimosse tutte e 5 le viti, sollevare il pannelloverso l'altoper sbloccarlo dal lato del case e rimuoverlo.Come per il pannello laterale sinistro, si consiglia di posizionare questo pannello su una superficie morbida e piana per evitare danni.

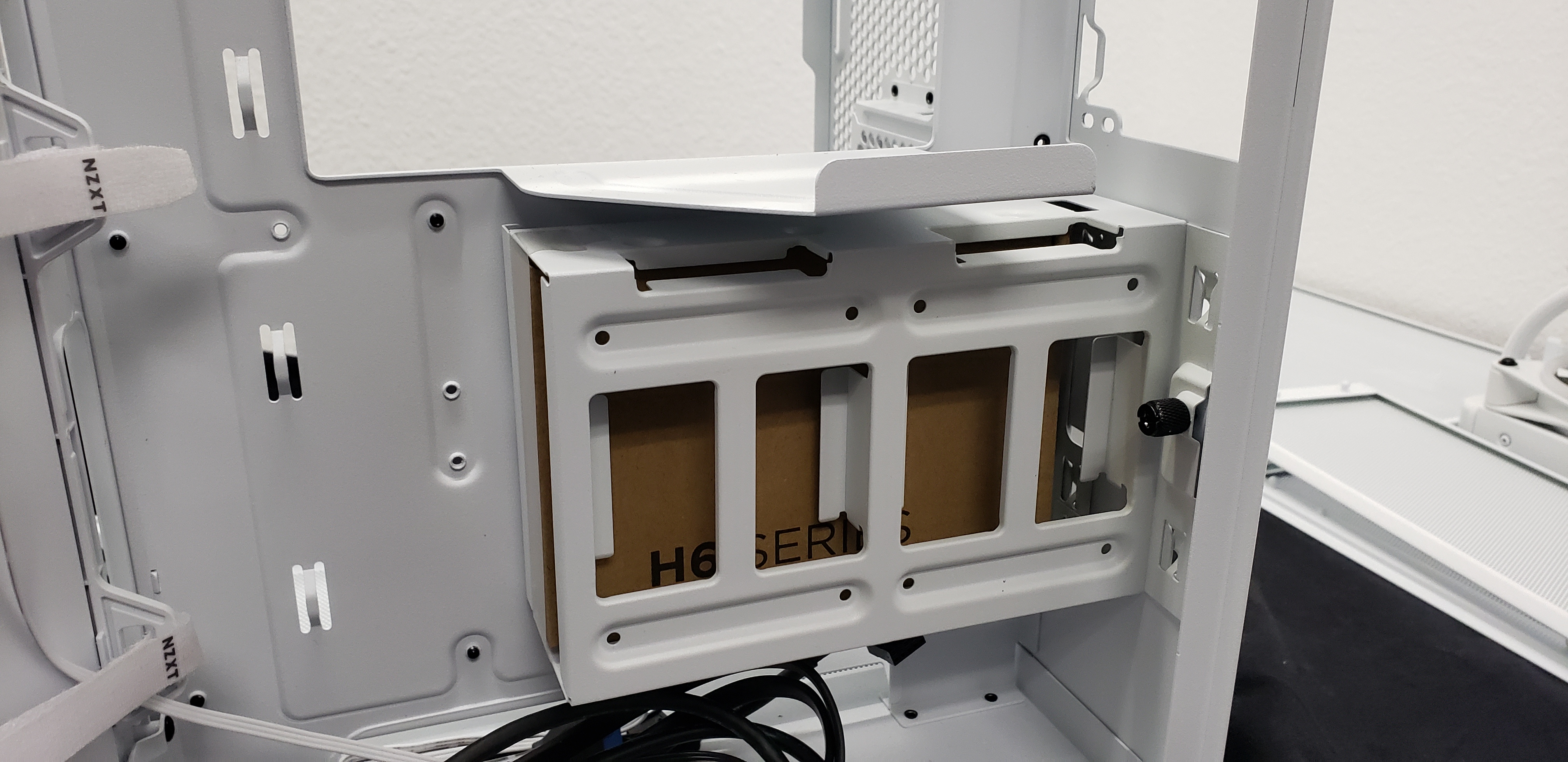

L'ultima cosa da rimuovere sarà la gabbia dell'unità e la scatola degli accessori dalla camera destra del case.Per fare ciò, allenta la vite di fissaggio come hai fatto con i pannelli laterali e solleva il Drive Cage per sbloccarlo dal retro del case ed estrarlo.All'interno della gabbia dell'unità troverai la scatola degli accessori che includerà varie viti, elementi di fissaggio e fascette necessarie per la tua costruzione.

Installazione della scheda madre

Una volta preparati il case e la scheda madre, il passo successivo è procedere con l'installazione della scheda madre.Inizia controllando il case stesso per assicurarti che siano preinstallati i giusti distanziatori.Per impostazione predefinita, i case della serie NZXT H6 saranno configurati per entrambe le schede madriATXeITX.Se utilizzi una scheda madremATX (Micro ATX), dovrai riposizionare alcuni dei distanziatori preinstallati dai supporti inferiori etichettatiAai supporti superiori etichettatiUin per montare correttamente la scheda madre.

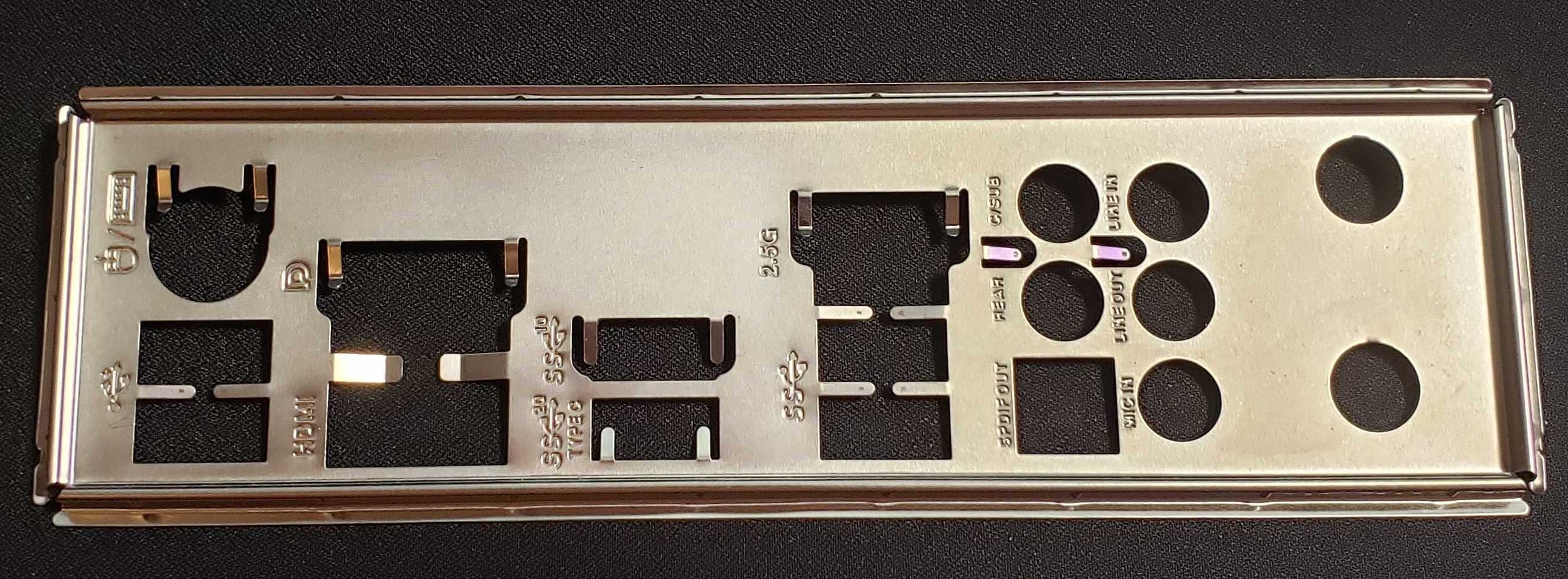

Se la tua scheda madrenoninclude un integrato I/O piastra, dovrai assicurarti che sia installata saldamente anche sul retro della custodia in questo passaggio, premendola nell'apertura dall' internodella custodia.Fare attenzionedurante l'installazione di un file I/O piastra, poiché solitamente sono realizzate in metallo stampato e possono essere molto affilate.

Molte schede madri, incluse le nostre Schede madri NZXT serie N includeranno unintegratoI/O piastra, rendendo l'installazione molto più semplice.

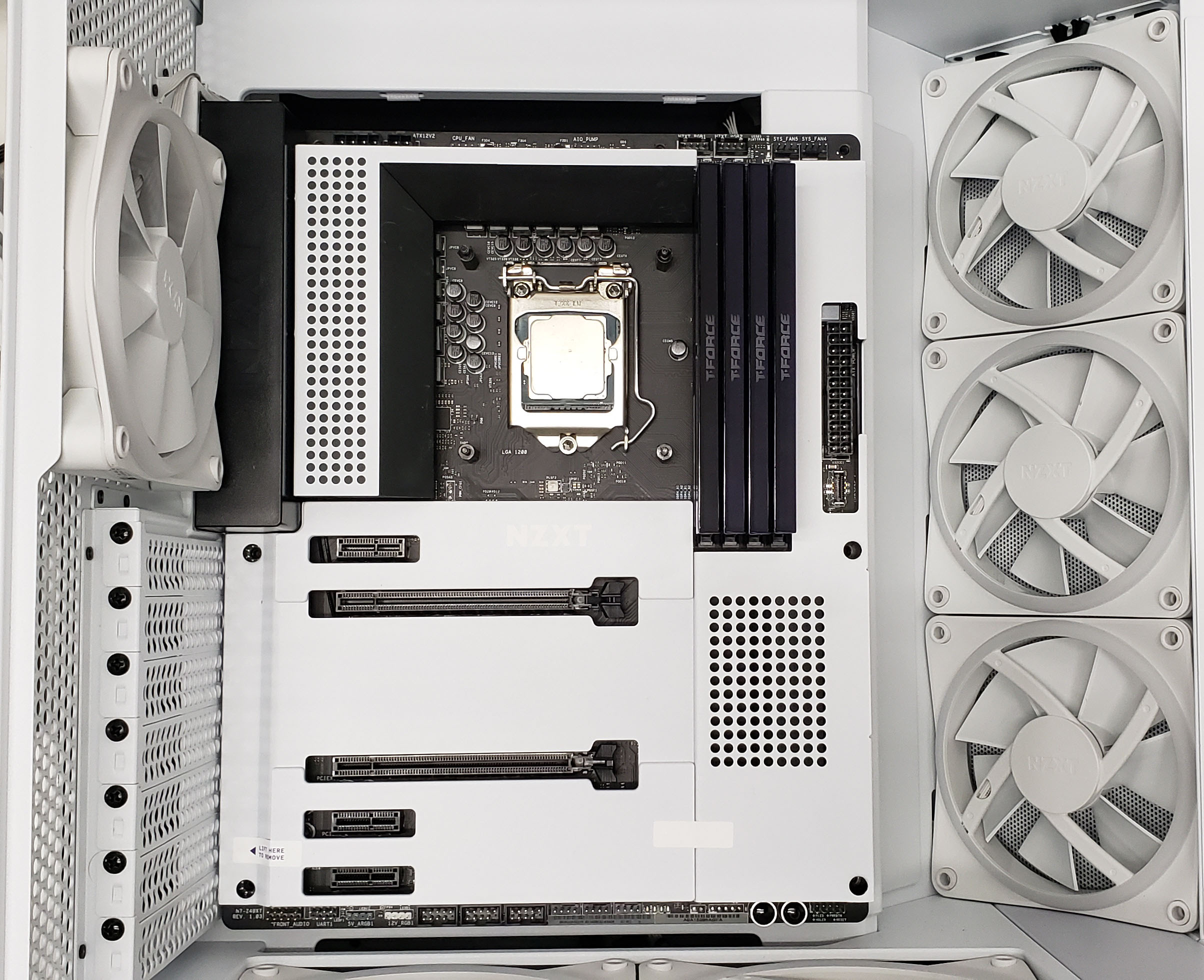

Allineare la scheda madre con I/O piastra o ritaglio sul retro del case, quindi abbassare la scheda madre in modo che i distanziatori siano tutti correttamente allineati ai fori delle viti sulla scheda madre.Il case NZXT H6 includerà un distanziatore centrale rialzato che aiuterà ad allineare la scheda madre in posizione.Una volta posizionata la scheda madre, fissala al case utilizzando le viti di montaggio6-32 x 5 mmincluse nella scatola degli accessori.

Installazione di ventole e radiatori

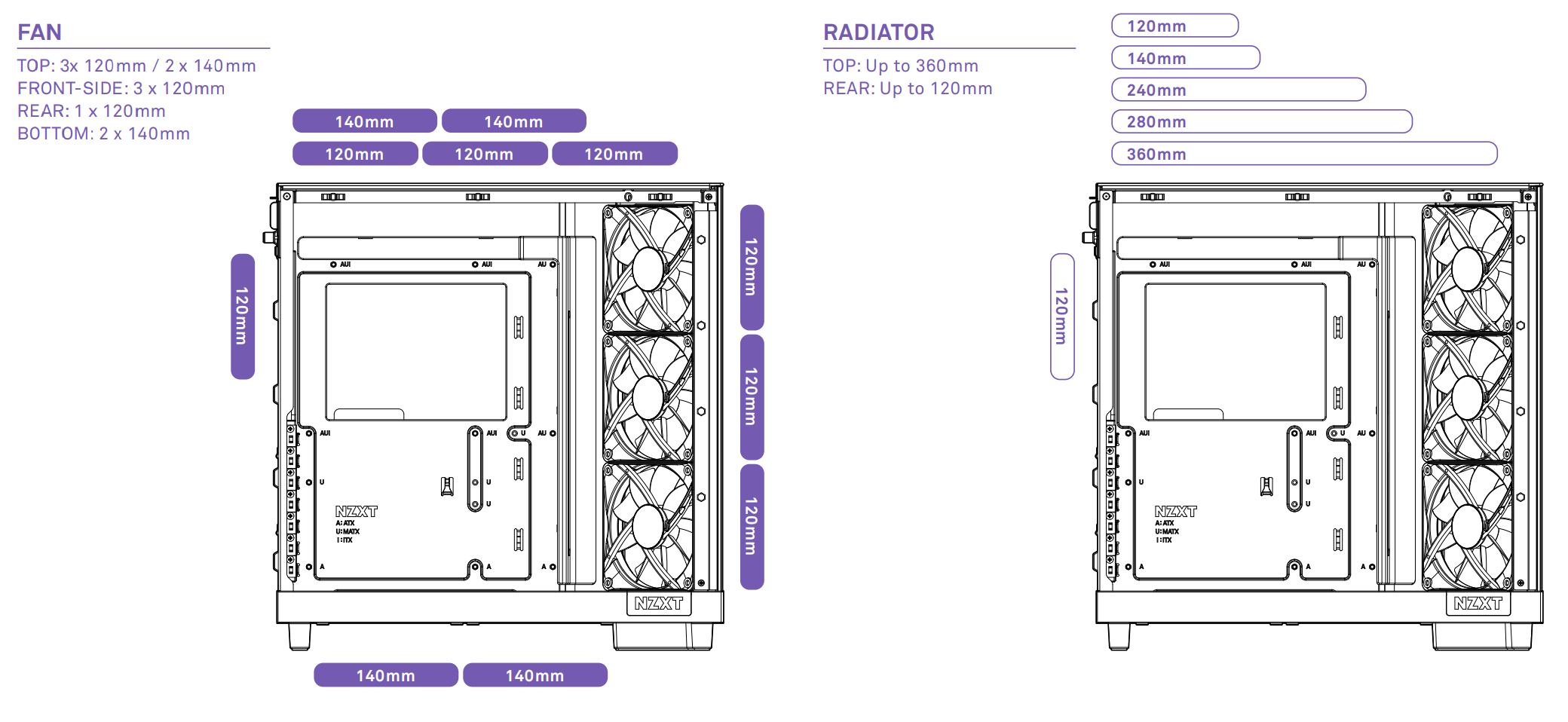

La serie NZXT H6 include alcune opzioni per l'installazione di ventole e radiatori nel case, che saranno suddivise nella tabella seguente:

	Fan	Termosifone
Anteriore destro	Fino a tre (3) ventole da 120 mm	No
Superiore	Fino a tre (3) ventole da 120 mmo Fino a due (2) ventole da 140 mm	120, 240 o 360 mmo140 o 280 mm
Posteriore	Una (1) ventola da 120 mm	120 mm
Metter il fondo a	Fino a due (2) ventole da 140 mm	No

Potresti anche notare che i case della serie H6 includeranno 3 ventole preinstallate nella sezione anteriore destra con il modello esatto a seconda del tipo di case che hai:

• NZXT H6 Flow: tre (3) ventole con flusso d'aria silenzioso NZXT F120Q da 120 mm (versione case)
• NZXT H6 Flow RGB - Tre (3) ventole NZXT F120 RGB Core da 120 mm (versione case)

Per coloro che desiderano utilizzare ventole diverse in anticipo, qualsiasi ventola standard per case da 120 mm dovrebbe adattarsi senza problemi.Per questa build, utilizzeremo le ventoleNZXT F120 RGB Duo da 120 mm.Tieni presente, tuttavia, che a causa dell'altezza libera nonè possibileinstallare un radiatore nella sezione anteriore destra.

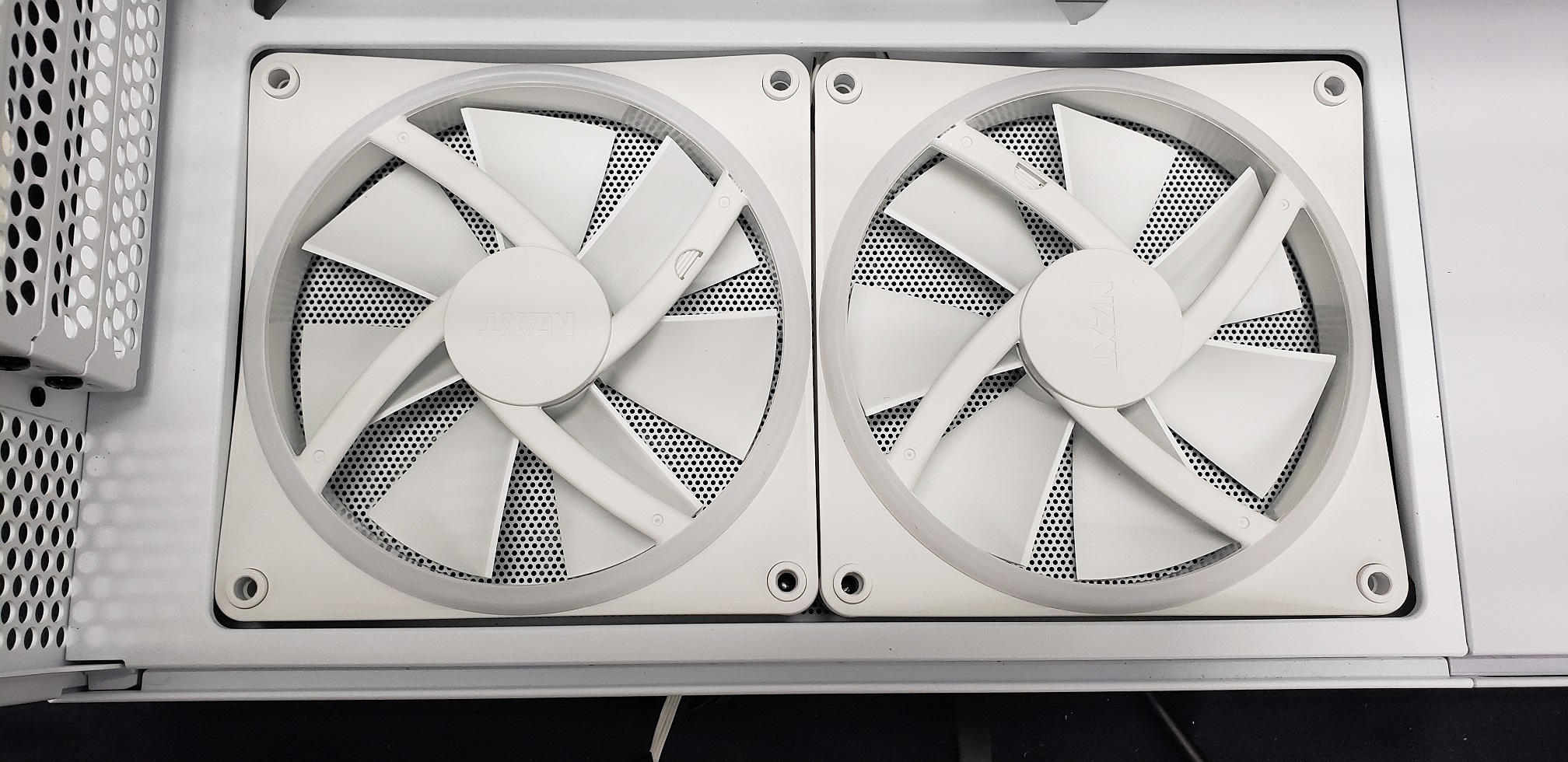

Nella parte inferiore del case c'è spazio anche per una coppia di ventole da 140 mm per fornire un flusso diretto di aria fresca direttamente alla scheda grafica e ad eventuali altre schede di espansione installate.Per la nostra build, utilizzeremo le ventoleNZXT F140 RGB Duo da 140 mm.Come con la sezione anteriore destra, a causa della larghezza libera nonè possibileinstallare un radiatore sulla sezione inferiore.

Nella parte posteriore del case troverai una ventola singola da 120 mm e un supporto per radiatore.Questo supporto può essere utilizzato per installare facilmente un dispositivo di raffreddamento a liquido compatto da 120 mm con le ventole appropriate o una singola ventola da 120 mm come la ventola NZXT F120 RGB Duo per fornire al tuo sistema uno scarico molto apprezzato per l'aria calda.Oltre a questo, in questa sezione troverai un punto di ancoraggio per facilitare la gestione dei cavi per eventuali ventole o radiatori installati.

Quando si installa un radiatore, è meglio iniziare con gli angoli opposti a forma di X per fissare il radiatore, quindi avvitare le viti interne.

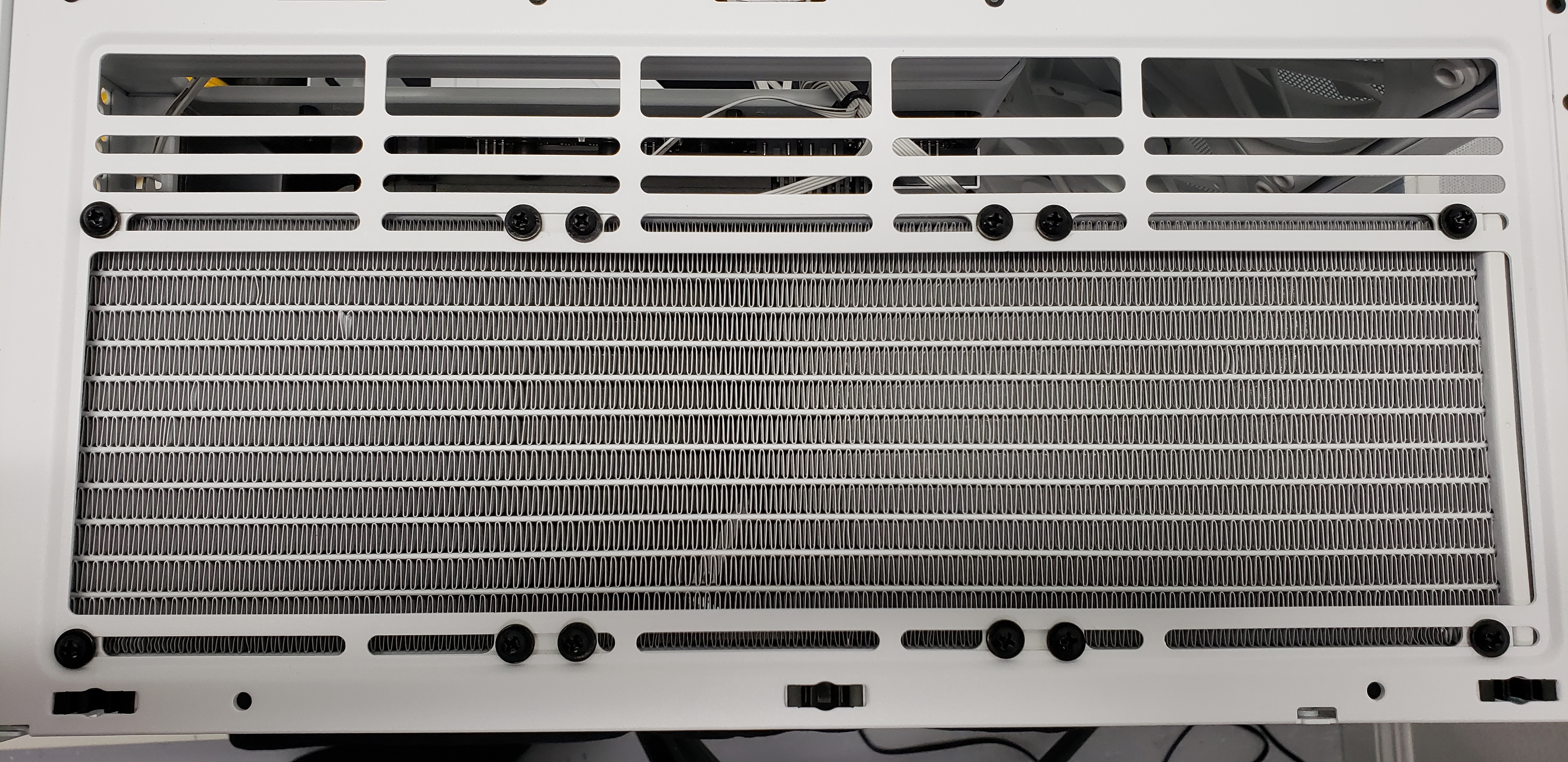

Infine, nella parte superiore del case troverai i supporti per le ventole superiori.Questi non solo supporteranno fino a tre (3) ventole da 120 mm o due (2) ventole da 140 mm senza problemi, ma possono anche supportare dispositivi di raffreddamento a liquido fino a 280 o 360 mm di lunghezza.Se utilizzi un dispositivo di raffreddamento a torre come il dispositivo di raffreddamento NZXT T120, ti consigliamo di lasciare questo spazio libero in quanto può allontanare l'aria fresca dal dispositivo di raffreddamento della CPU e influire sulle prestazioni, tuttavia se stai utilizzando un dispositivo di raffreddamento AIO più grande, allora il supporto superiore ha molta flessibilità per la maggior parte dei dispositivi di raffreddamento a liquido AIO come le nostreserie Kraken e Kraken Elite.

Quando monti le ventole sul radiatore, assicurati che i cavi siano rivolti verso la parte posteriore del case.

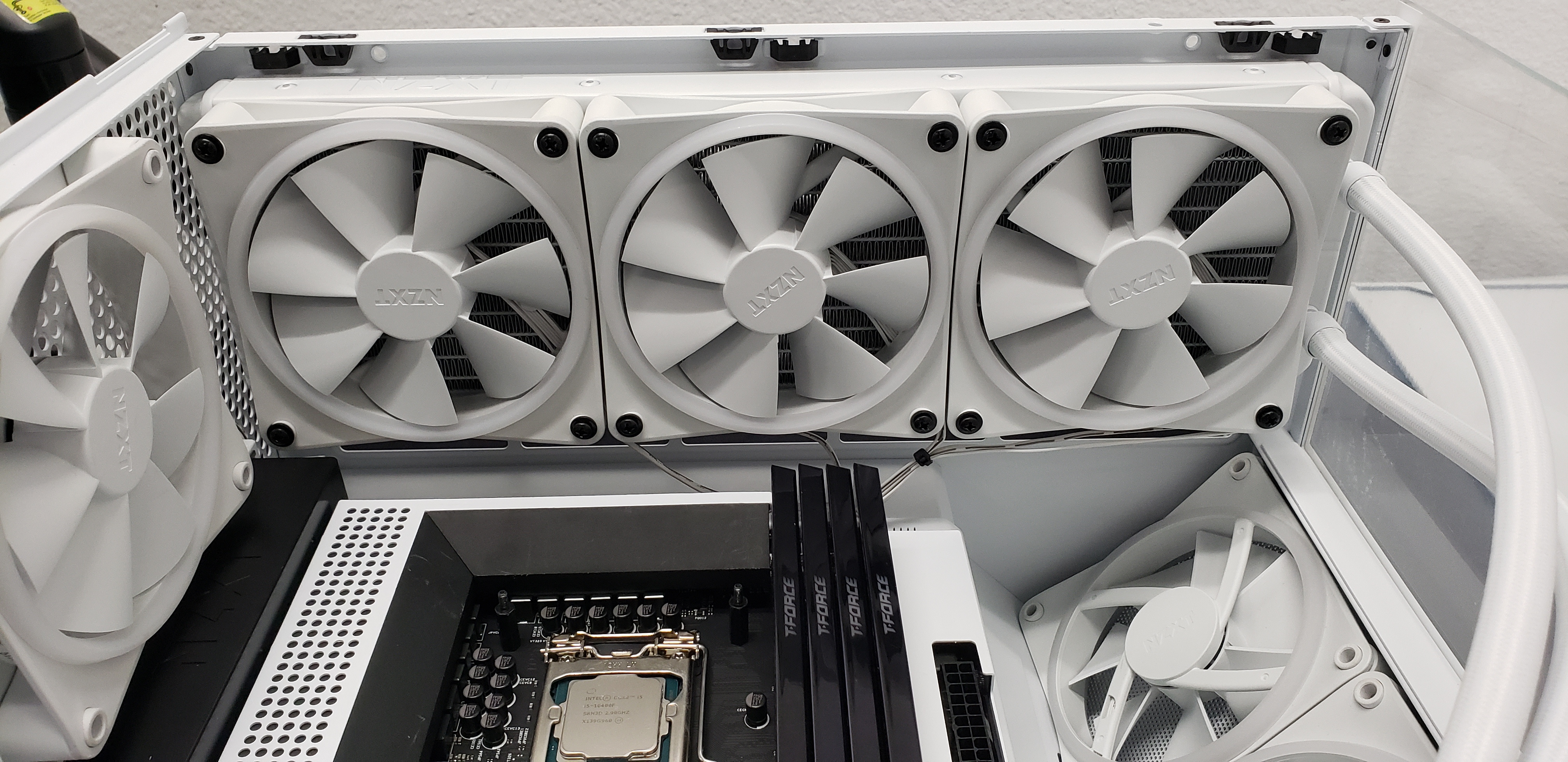

Per la nostra build, utilizzeremoNZXT Kraken 360 RGB in bianco, ma sostituiremo le ventole con le ventole F120 RGB Duo come abbiamo fatto prima per abbinare il resto della build.

Montaggio del dispositivo di raffreddamento a liquido AIO

Mentre abbiamo trattato il montaggio del radiatore nell'ultima sezione e della piastra posteriore durante la preparazione della scheda madre, dobbiamo ancora montare il cappuccio della piastra fredda dal nostro dispositivo di raffreddamento alla scheda madre stessa.

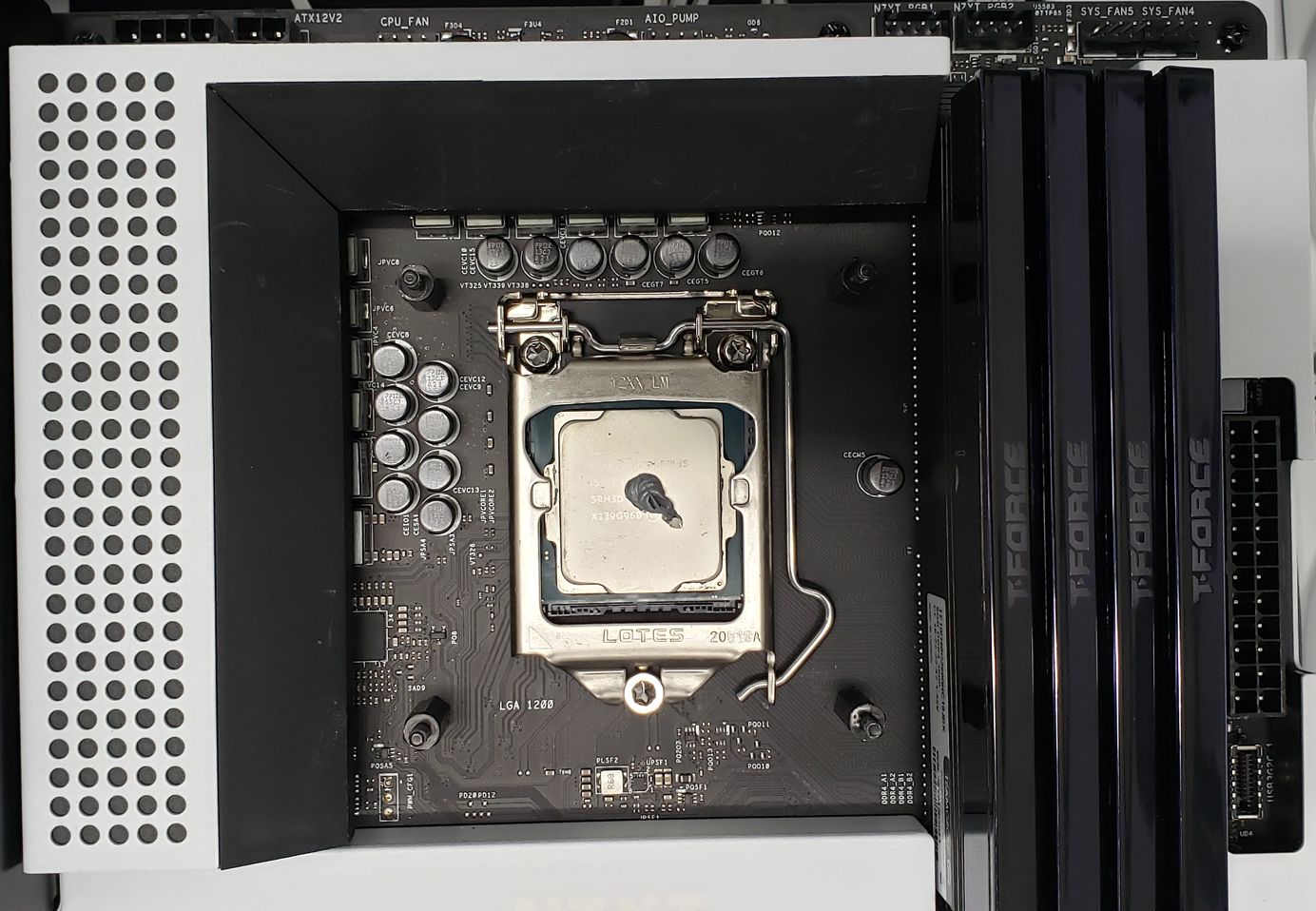

Se il tuo dispositivo di raffreddamentononha un composto termico pre-applicato, dovrai applicarne una quantità adeguata direttamente suldiffusore di calore integrato (IHS)sulla CPU.Esistono molti metodi per farlo, tuttavia il metodo che utilizzeremo è una quantità grande quanto un pisello al centro dell'IHS.Se disponi di un dispositivo di raffreddamento della serie NZXT Kraken nuovo, mai installato, puoi saltare questo passaggio perché il composto termico sarà già preapplicato e pronto per l'uso.

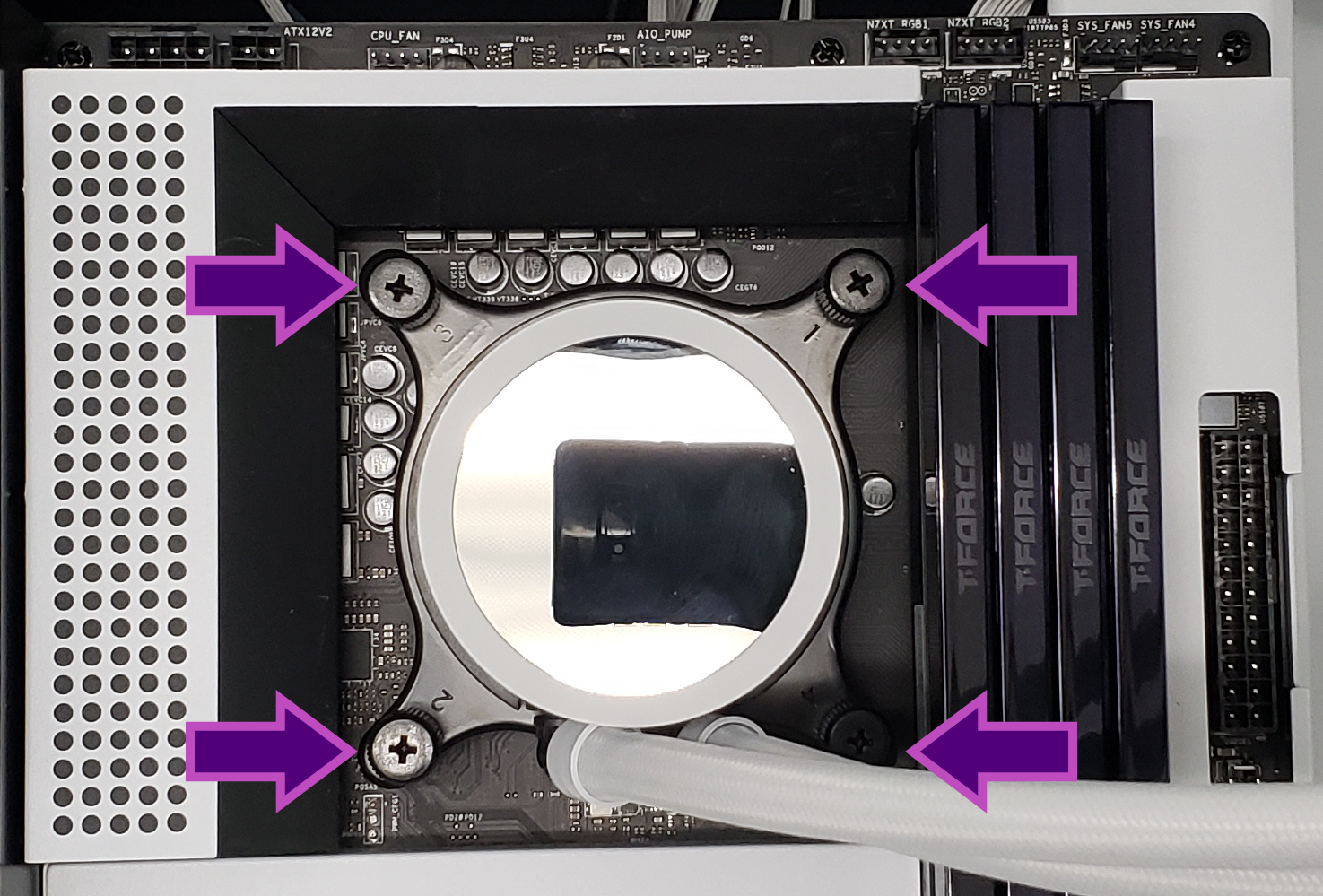

Assicurati che l'hardware di montaggio appropriato sia installato sul tappo della piastra fredda dell'AIO (per i dispositivi di raffreddamento NZXT Kraken, questi verranno preinstallati con l'anello di montaggio Intel.Se hai una CPU AMD, fai riferimento al manuale dell'utente per come sostituire l'anello di montaggio).Allineare il dispositivo di raffreddamento della CPU con i distanziatori sulla scheda madre, quindi fissare il cappuccio della piastra fredda secondo il manuale dell'utente incluso per il dispositivo di raffreddamento.Per i dispositivi di raffreddamento della serie NZXT Kraken, si consiglia di fissare tutte e quattro le viti senza stringere ai distanziatori, quindi di serrarle secondo uno schema a forma di X iniziando da in alto a destra, in basso a sinistra, in alto a sinistra e infine in basso a destra.Assicurati di stringere queste viti solo fino a quando tutte e quattro sonoserrate con le ditapoiché un serraggio eccessivo di queste viti può causare instabilità del sistema.

Installazione della GPU

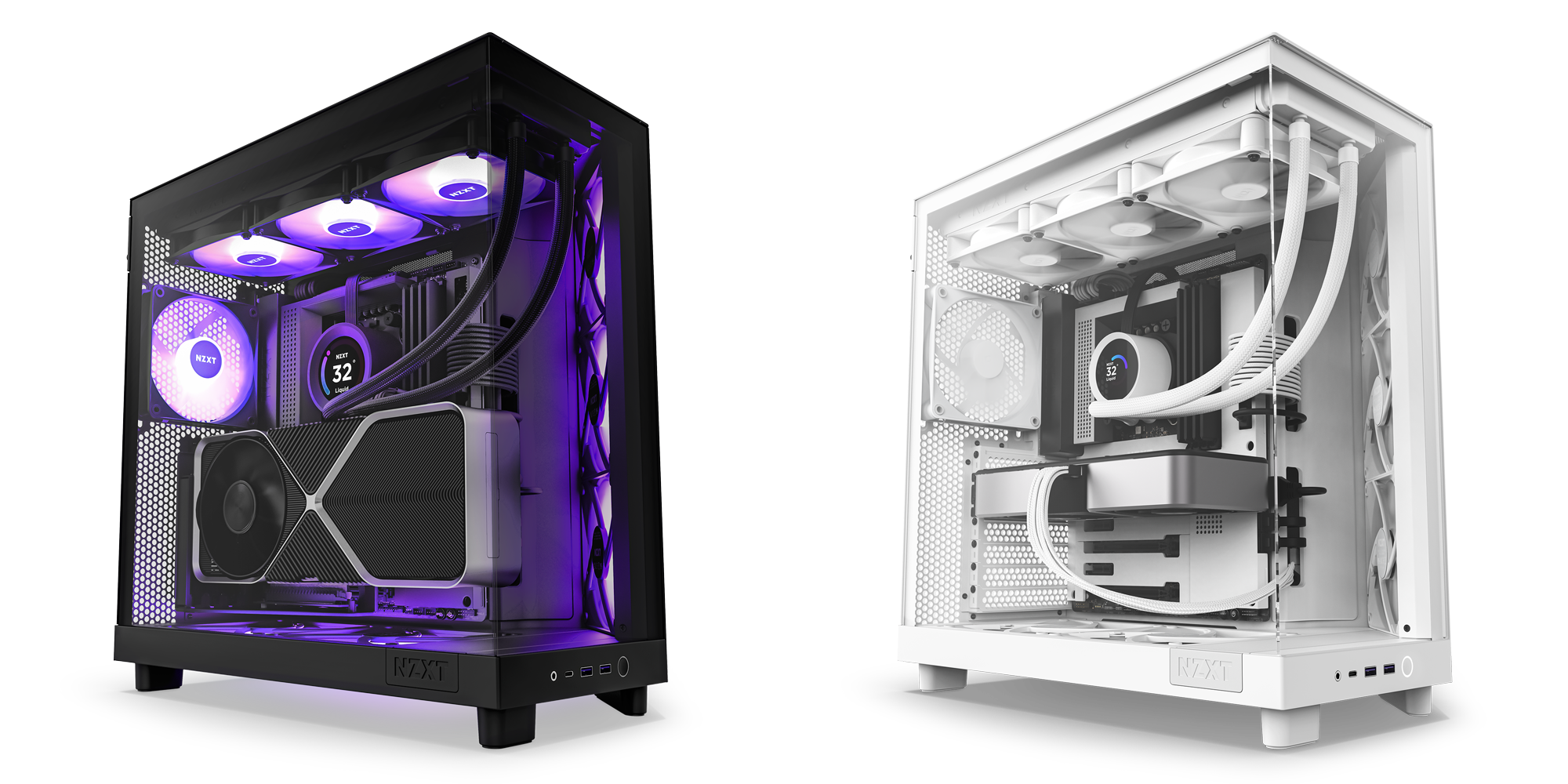

Montaggio GPU verticale o standard

Quando installi una scheda grafica o unaGPUnella serie H6, avrai due opzioni:

• Montaggio standard, noto anche comeMontaggio orizzontaleo


• Montaggio verticale tramiteKit di montaggio GPU verticale NZXT

Tra i due tempi di montaggio, la scelta da seguire dipenderà solitamente dalle preferenze personali piuttosto che dalle prestazioni.Il montaggio verticale semplifica la messa in mostra delle ventole e del frontalino della tua GPU, il che può essere molto interessante per la tua build a seconda della GPU che hai utilizzato.Vale la pena tenere presente, tuttavia, che un supporto verticale bloccherà eventuali slot PCIe rimanenti sulla scheda madre e richiede l'uso di un kit di montaggio aggiuntivo (venduto separatamente).

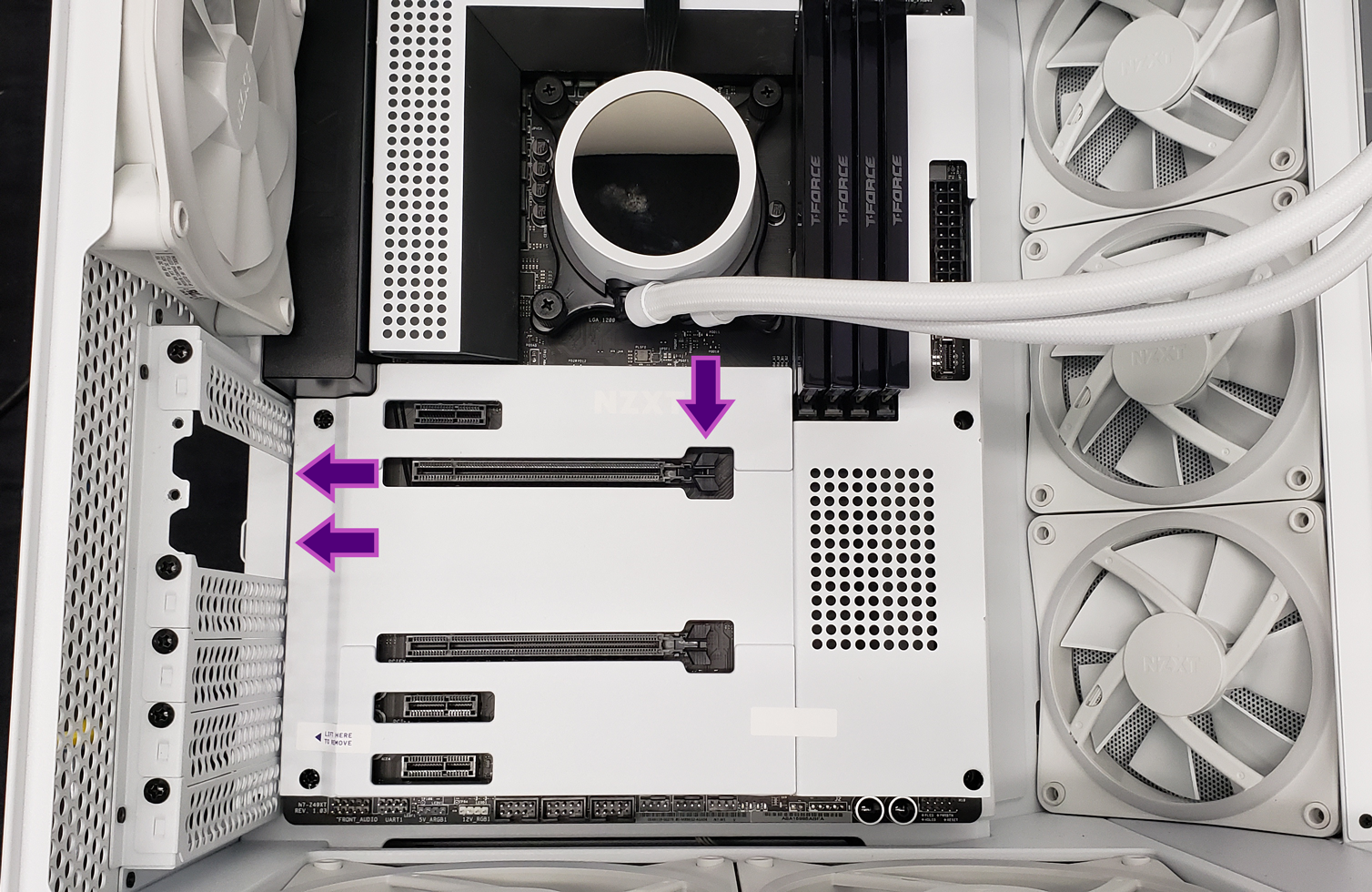

Quando installi la GPU, inizia identificando il numero di slot di cui avrai bisogno per la tua particolare GPU e lo slot che si allinea con lo slot PCIe più alto della scheda madre installata.Per la nostra build, utilizzeremo una GPU a 2 slot iniziando con la copertura del secondo slot come mostrato sopra.Dovremo anche assicurarci che la clip a sirena in plastica situata sul bordo destro dello slot PCIe siaaperta.

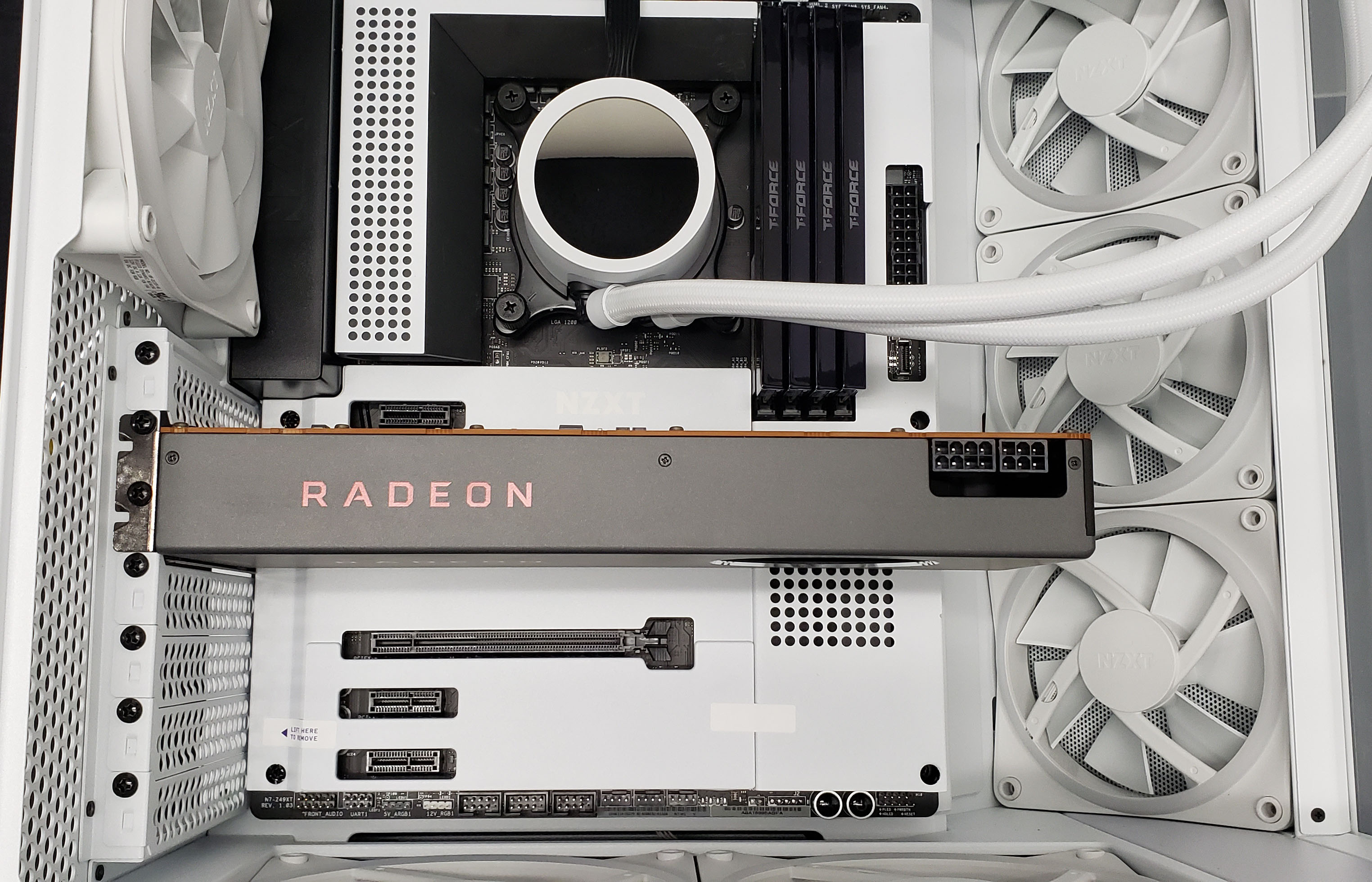

Allineare la GPU allo slot PCIe, quindicon decisionepremere la scheda nello slot finché la clip a sirena non si blocca in posizione.Fissa la GPU utilizzando le viti rimosse dai coperchi degli slot PCIe e la scheda deve essere montata saldamente sul case.Molte GPU possono anche includere cavi di alimentazione supplementari sotto forma di uno o più 6+2 Cavi PCIe Pin o cavo 12VHPWR a 16 pin (nella foto sopra, la nostra GPU utilizza una coppia di 6+2 cavi con la sola parte a 6 pin utilizzata su uno dei due).

Quando utilizzi il kit di montaggio GPU verticale, dovrai invece rimuovere tutte le coperture degli slot PCIe posteriori.Per ulteriori informazioni sull'utilizzo del kit di montaggio GPU verticale, fare riferimento al manuale dell'utente del prodotto.

Installazione 3.5 " e 2.5 " Unità di archiviazione

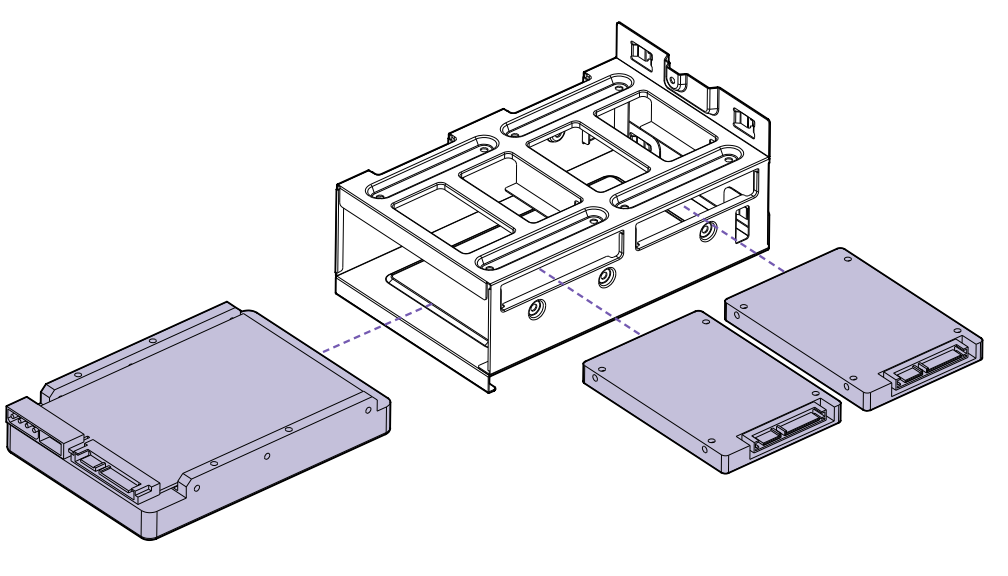

Una caratteristica utile della serie NZXT H6 è una gabbia per unità facilmente rimovibile che può essere utilizzata per installare sia un singolo 3,5 " unità di archiviazione e una coppia di 2.5 " unità di archiviazione.

Quando si installano le unità, assicurarsi che tutti i connettori siano rivolti verso i latiapertidel telaio dell'unità.Se non hai intenzione di utilizzare nessuna versione 3.5 " o 2.5 " unità all'interno del PC, puoi anche scegliere di reinstallare la gabbia dell'unità o lasciarla rimossa dal case.

Per la nostra build, anche se non utilizziamo unità di archiviazione aggiuntive, reinstalleremo la gabbia per contenere il nostro NZXT [RGB & Fan Controller per le ventole che abbiamo aggiunto al case.

Installazione dell'alimentatore

Per installare l'alimentatore oPSU, iniziare identificando il tipo di alimentatore che si sta utilizzando.La serie H6 è compatibile con la maggior parte degli alimentatori di tipo ATX, che rientrano in una delle tre categorie:

• Modulare: tutti i cavi dell'alimentatore possono essere rimossi e utilizzati secondo necessità.Ciò consente una facile gestione dei cavi poiché è necessario utilizzare solo i cavi necessari per la costruzione.Questo è il tipo di alimentatore che utilizzeremo per la nostra build.
• Semi-modulare: la maggior parte dei cavi dell'alimentatore può essere rimossa e utilizzata secondo necessità, tuttavia i cavi principali come l'alimentazione ATX a 24 pin e 4+4pin CPU Power può essere integrata nell'alimentatore e nonrimovibile.
• Standard (ovvero non modulare): tutti i cavi dell'alimentatore saranno integrati nell'unità e non saranno rimovibili.

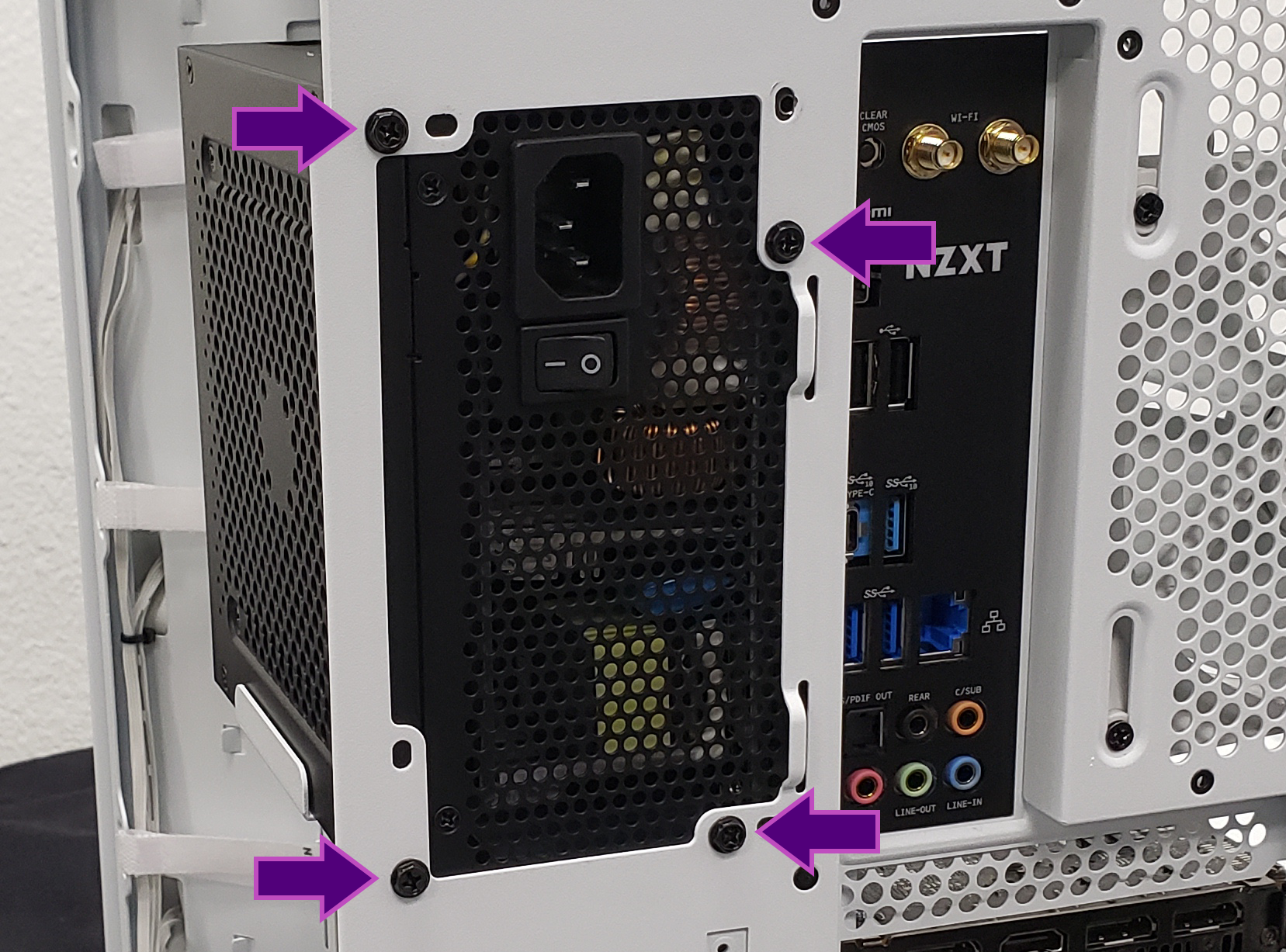

Allineare l'alimentatore in modo che la ventola sia rivolta verso l'esternodel case e l'interruttore e il connettore di alimentazione CA siano rivolti versoil retro del case.Utilizzando le quattro viti di montaggio dell'alimentatore incluse nella scatola degli accessori della custodia o con l'alimentatore stesso, fissare l'alimentatore alla custodia come mostrato di seguito.

Successivamente dovremo identificare quali cavi saranno necessari per la nostra build.Questo può essere fatto controllando tutto l'hardware che abbiamo installato nel PC, quindi per questa build avremo bisogno di:

• Un (1) cavo di alimentazione ATX a 24 pin (alla scheda madre)
• Uno (1) 4+4-pin Cavo di alimentazione della CPU (alla scheda madre)
• Due (2) 6+2-pin Cavi di alimentazione PCIe (alla GPU)
• Un (1) cavo di alimentazione SATA (al controller RGB, RGB & Controller ventola e dispositivo di raffreddamento Kraken 360)

Ciascuno di questi cavi dovrà essere collegato sia all'alimentatore che alle parti di destinazione.Se si dispone di un alimentatore non modulare, si consiglia di raggruppare e legare eventuali cavi di alimentazione non utilizzati in modo che non siano d'intralcio durante la fase di costruzione.Per gli alimentatori modulari e semi-modulari, puoi semplicemente lasciare questi cavi scollegati.

Completamento della costruzione: gestione dei cavi

L'ultimo passaggio quando si assembla il PC è collegare tutti i cavi rimanenti alla scheda madre e qualsiasi altro hardware necessario.Il più semplice da cui iniziare sarà il pannello frontale I/O cavi dal case stesso:

• F_PANEL Cavo
• HD_Audio Cavo
• Cavo USB 3.1 Gen 2 (Tipo A).
• Cavo USB 3.2 Gen 1 (tipo C).

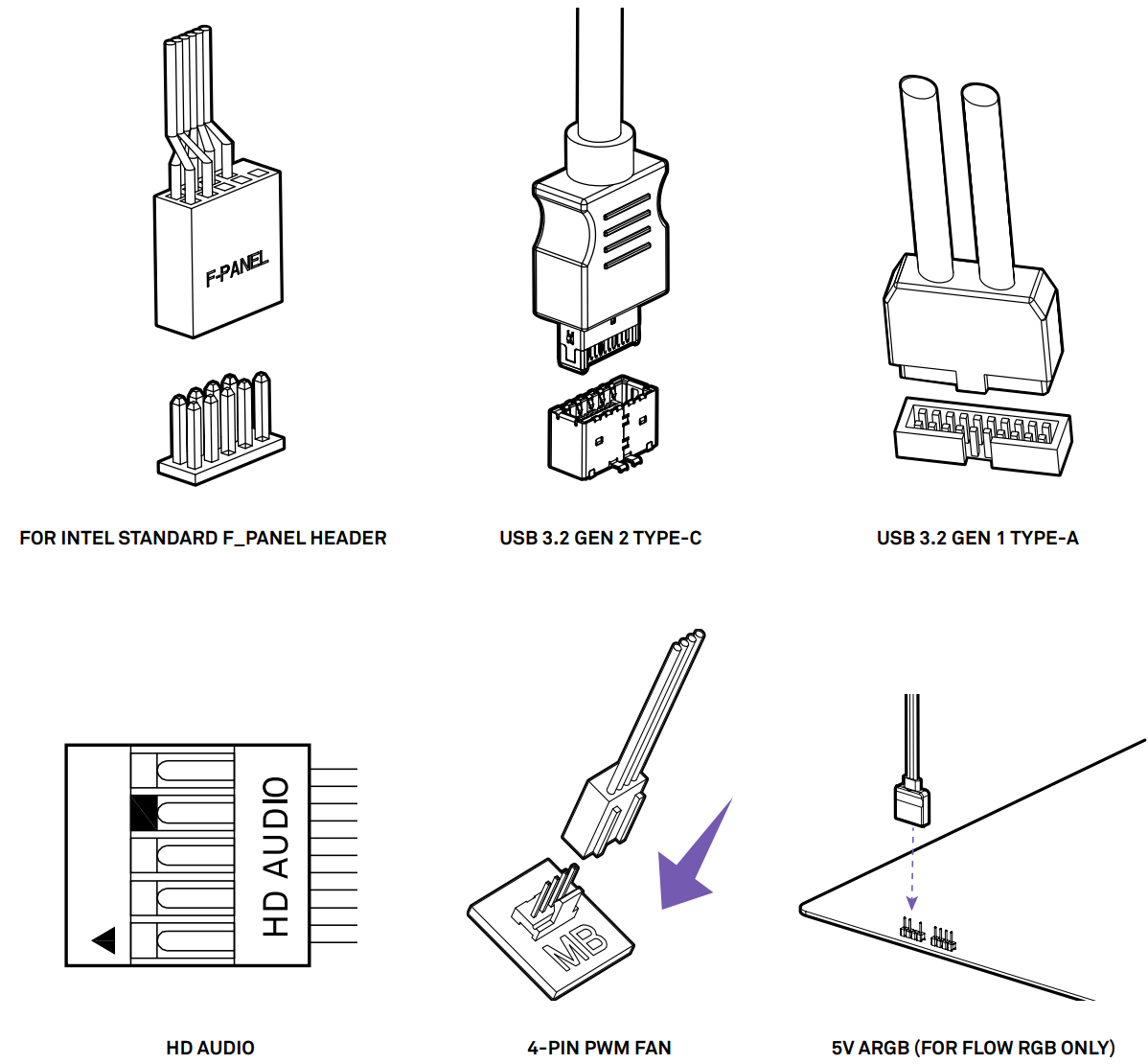

Potresti notare che il manuale si riferisce specificamente a F_PANEL cavo come " Per Intel standard F_Panel Intestazione " .Se sei un utente AMD, è molto probabile che la tua scheda madre sia fisicamente compatibile con questo connettore poiché la maggior parte dei produttori di schede madri ha adottato questo particolare schema di montaggio nelle ultime generazioni di schede madri (a partire dal chipset X370).Se non sei sicuro che la tua scheda madre sia compatibile, contatta il produttore della scheda madre o il nostro team diCcliente Supporto.In alternativa, puoi consultare la nostra guida collegata di seguito che tratta questo particolare argomento:

Supporto NZXT - Cavo breakout serie H

Il punto appropriato in cui collegare ciascuno di questi cavi varierà da modello a modello, tuttavia per la maggior parte delle schede madriATXemATXqueste tenderanno a seguire lo stesso schema:

• F_PANEL - Angolo in basso a destra della scheda madre
• HD_Audio - Angolo in basso a sinistra della scheda madre
• USB 3.1 Gen 2 (Tipo A) - Bordo inferiore della scheda madre, vicino al F_PANEL connettoreobordo destro della scheda madre, vicino ai connettori SATA
• USB 3.2 Gen 1 (Tipo C) - Bordo destro della scheda madre, vicino al connettore di alimentazione ATX a 24 pin

Successivamente vorremo collegare tutte le connessioni interne USB 2.0 provenienti dai controller della ventola e dell'illuminazione o dal dispositivo di raffreddamento a liquido AIO (se applicabile) alla scheda madre, seguite dalle connessioni dati SATA dalla scheda madre a qualsiasi unità di archiviazione SATA installata.Se utilizzi hardware 5V ARGB o 12V RGB nel PC come strisce luminose, piastre posteriori, ecc., questo è anche un buon momento per collegarli alle porte appropriate.Se non stai utilizzando un controller della ventola dedicato come stiamo utilizzando la nostra build, dovrai anche assicurarti di collegare i cavi di alimentazione da 12 V di tutte le ventole ai connettori appropriati sulla scheda madre.Per ulteriori informazioni su questi collegamenti, consultare il manuale dell'utente incluso per la scheda madre e per eventuali componenti aggiuntivi.

Da qui, dovrai collegare eventuali connessioni di alimentazione rimanenti, come il cavo di alimentazione ATX a 24 pin (generalmente sul lato destro della scheda madre), il cavo/i di alimentazione CPU da 12 V (generalmente nell'angolo in alto a sinistra della scheda madre). scheda madre, cavo/i di alimentazione PCIe o 12VHPWR (generalmente sul lato più a destra della GPU) e infine eventuali cavi di alimentazione SATA o periferici necessari.

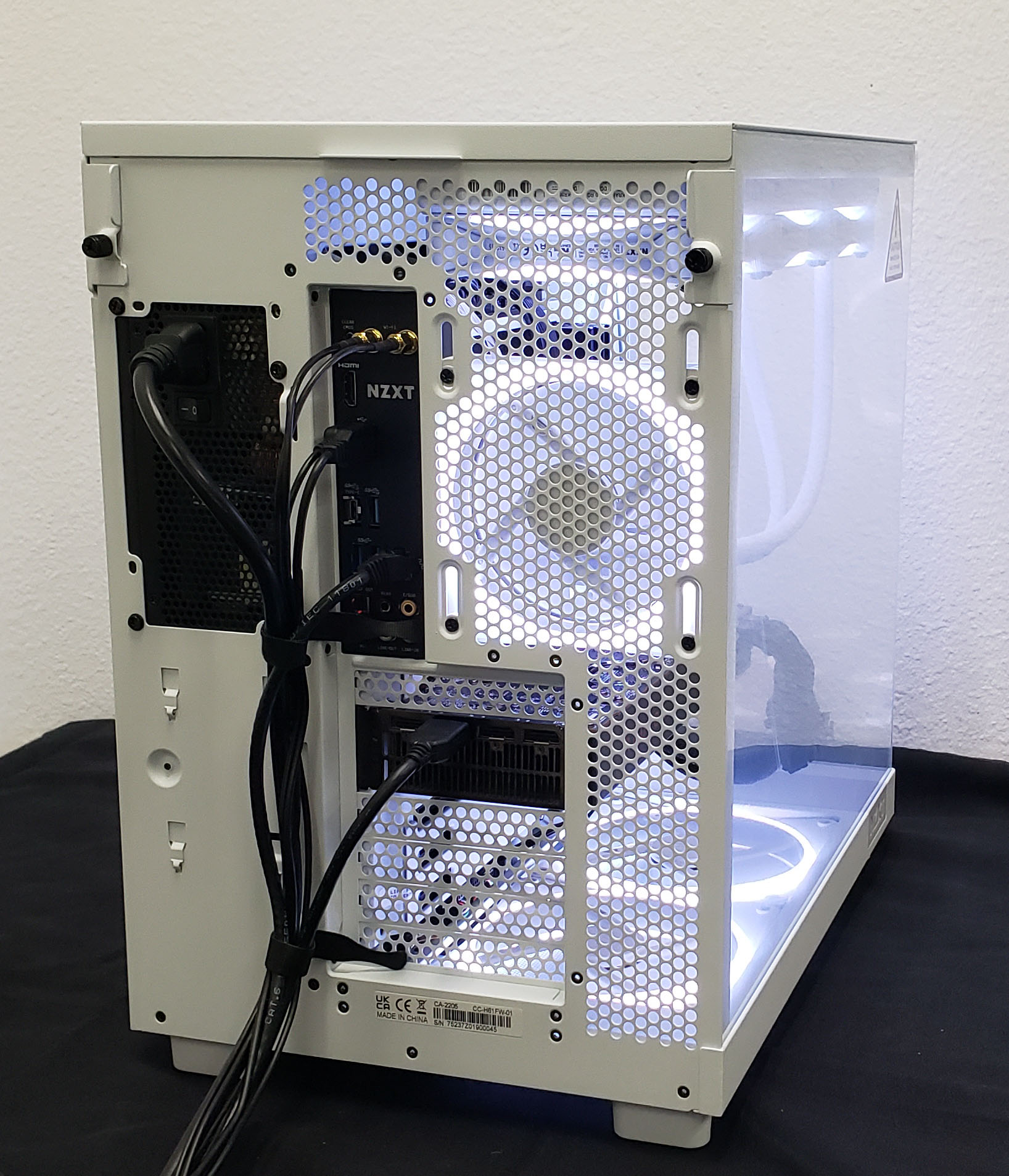

A questo punto, una volta collegati tutti i cavi, puoi rimontare i pannelli e avviare il PC senza problemi... tuttavia potresti notare che il sistema stesso potrebbe sembrare un po' disordinato così com'è.A questo punto, è qui che la maggior parte degli utenti vorrà riordinare il proprio sistema tramite Gestione cavi.

Per fortuna, immediatamente la serie NZXT H6 include alcune opzioni per instradare, raggruppare e gestire i cavi in modo pulito, richiedendo solo un po' di tempo e alcuni materiali di consumo aggiuntivi.Per la gestione dei cavi, gli strumenti più comunemente utilizzati saranno:

• Fascette per cavi, note anche come " fascette " O " cravatte attorcigliate "
• Fascette per cavi, note anche come cinghie in velcro
• Nastro elettrico
• Manicotti per cavi
• Involucro termoretraibile
• Avvolgicavo
• Tronchesi ad angolo, tronchesi o forbici

Per questa guida, semplificheremo le cose con alcune fascette (incluse nella scatola degli accessori), le fascette fermacavi integrate, alcune fascette fermacavi aggiuntive e un paio di tronchesi ad angolo piatto.

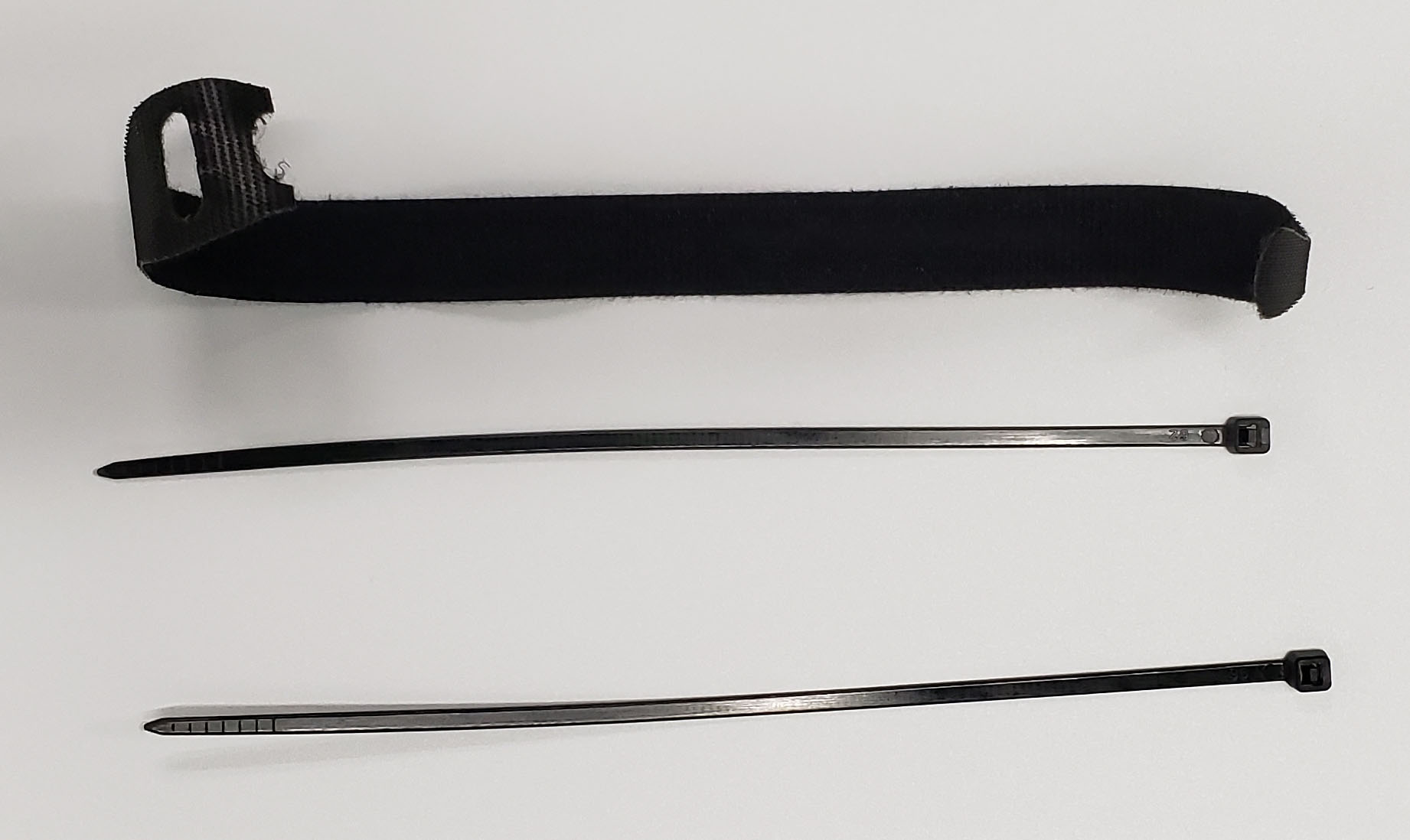

Le fascette e le cinghie in velcro sono risorse inestimabili per una gestione pulita dei cavi.

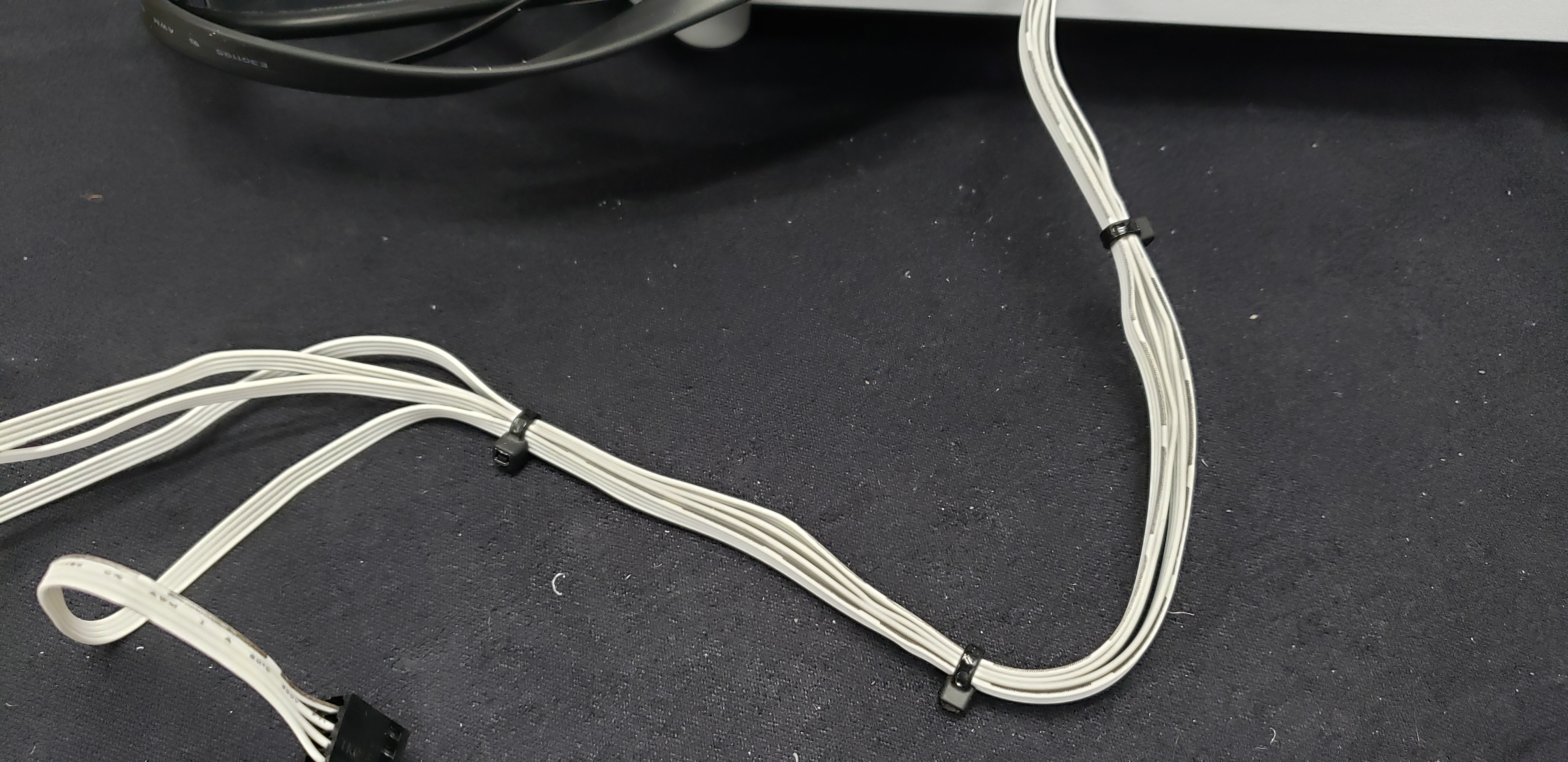

Inizia raccogliendo cavi simili provenienti da luoghi vicini nella custodia, quindi raggruppali insieme utilizzando fascette o fascette per cavi.Per questa build, siamo già andati avanti e abbiamo raccolto alcuni di questi cavi in alcuni gruppi utilizzando le fascette:

• L'RGB delle ventole inferiori & Cavi ventola (4 cavi)
• L'RGB delle ventole frontali & Cavi ventola (6 cavi)
• L'RGB delle ventole migliori & Cavi ventola (6 cavi), ventola posteriore RGB & Cavi ventola (2 cavi) e cavo breakout Kraken (2 cavi)
• La parte anteriore I/O Cavi del pannello (4 cavi)
• Cavi di alimentazione PCIe della GPU (2 cavi)

Il modo in cui raggruppi i cavi dipende interamente dalle tue preferenze personali, tuttavia un modo pulito per tenere insieme i cavi di più dispositivi è quello di introdurre una nuova fascetta ogni volta che un nuovo cavo viene aggiunto al fascio and/or aggiungere una nuova fascetta ogni 4-6 pollici.Inoltre,nonè consigliabile legare i cavi di alimentazione dell'alimentatore con cavi di alimentazione non appartenenti all'alimentatore e utilizzare invece avvolgicavi, poiché ciò può facilitare la manutenzione e l'aggiornamento dei componenti.Per questa build, abbiamo deciso di legare insieme le parti correlate (come le ventole superiori e i cavi di breakout Kraken), ma abbiamo utilizzato fascette per cavi per parti non correlate come il cavo di alimentazione della CPU e il cavo di alimentazione posteriore.

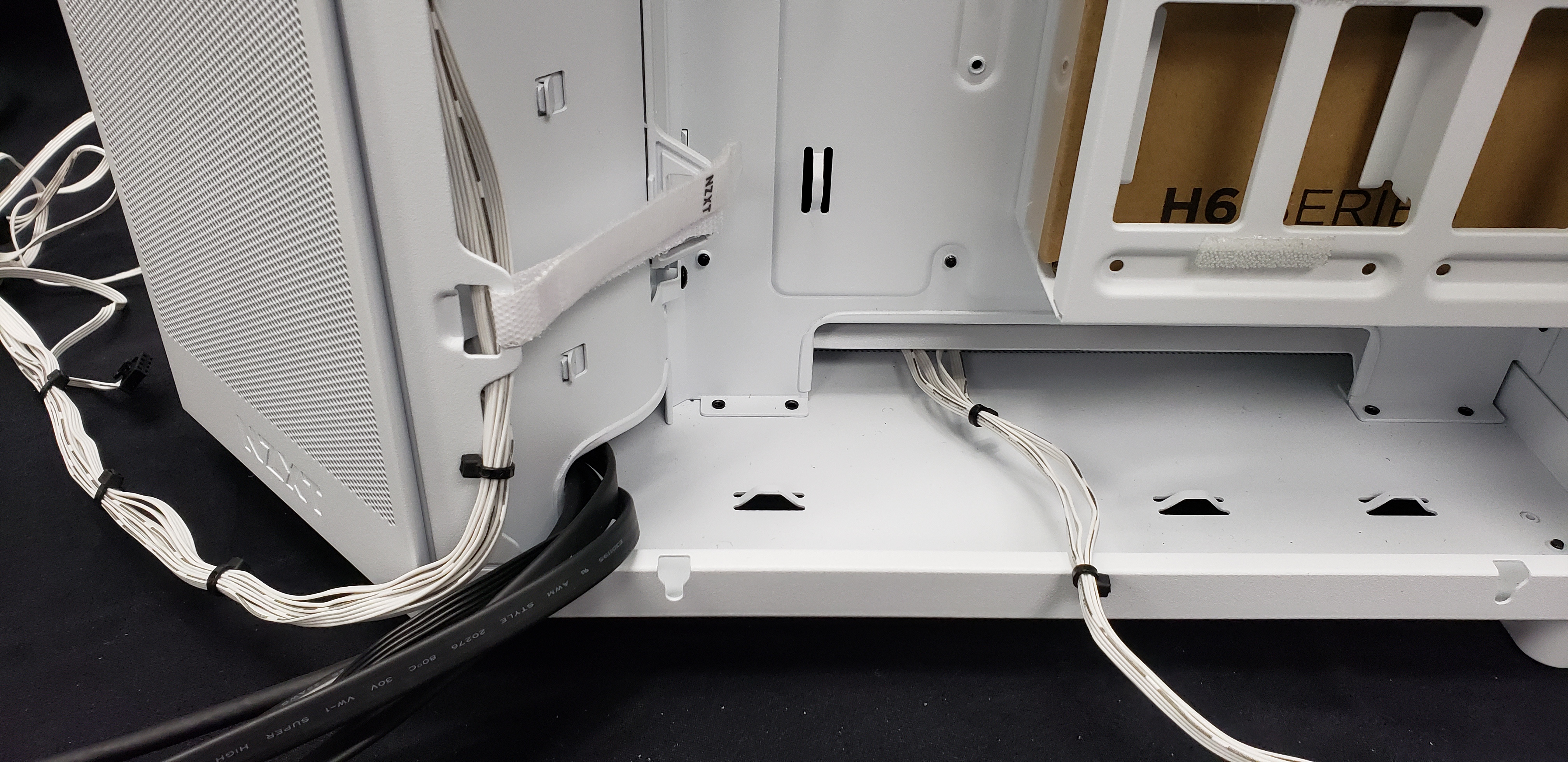

I sistemi di fissaggio come gli anelli metallici mostrati nell'immagine sopra sono un ottimo punto per aggiungere una fascetta o una fascetta per fissare i cavi raggruppati alla custodia e tenerli lontani.

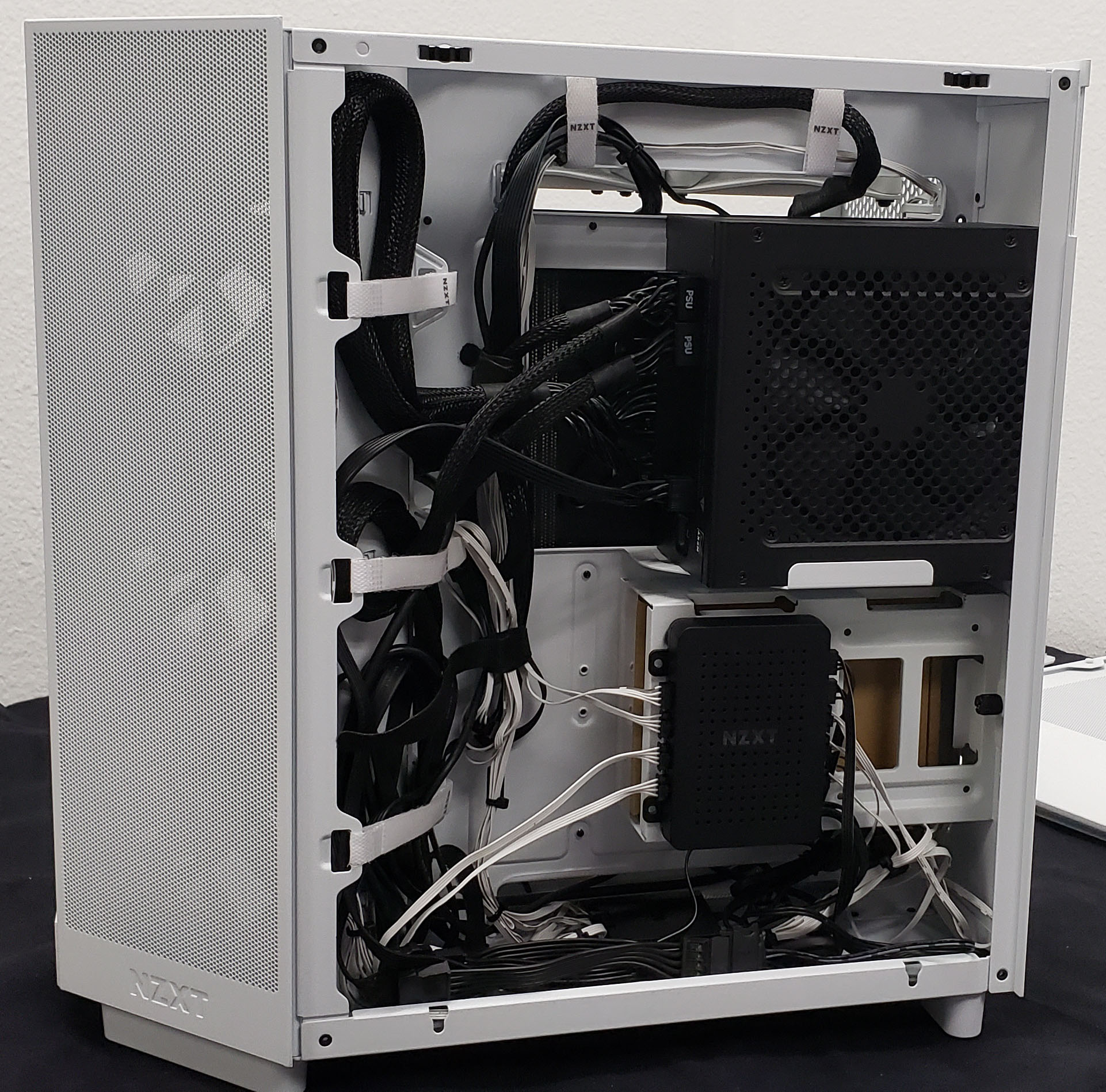

Da qui, possiamo assicurarci che i cavi siano instradati in modo pulito nella camera sul lato destro del case e iniziare a fissarli al case stesso utilizzando le fascette fermacavi integrate e vari punti di fissaggio all'interno del case stesso.Quando si raggruppano i cavi nell'area posteriore, è meglio iniziare raggruppando i cavi in base all'hardware e poi alla loro provenienza.Ad esempio, i cavi Top Fan e Kraken sono raggruppati insieme e corrono fino alle fascette fermacavi superiori dove si uniscono ai cavi della ventola posteriore e 4+4pin Cavo di alimentazione della CPU prima di spostarlo lungo il canale centrale dove vengono fissati utilizzando fascette per cavi aggiuntive.

La serie H6 include fascette per cavi lungo i bordi superiore e anteriore destro della scheda madre.Il modo in cui vedi questi cinturini dipende dalle tue preferenze personali, tuttavia per questa build abbiamo seguito i seguenti percorsi:

• Percorso 1 (Gruppo superiore > Centro > Metter il fondo a) - 4+4-pin Potenza della CPU + Cavi della ventola posteriore > Canale migliore, fan migliori + Fuga del Kraken > Canale principale > Canale centrale > Alimentatore, controller RGB, scheda madre, alimentazione SATA
• Percorso 2 (Gruppo anteriore-destra > In basso) - Ventole anteriori > Canale anteriore destro, anteriore I/O Cavi > Canale anteriore destro > Scheda madre, RGB & Controllore della ventola
• Percorso 3 (Gruppo centrale anteriore destro > Alimentazione) - Cavo di alimentazione ATX a 24 pin + 2x 6+2 Cavo di alimentazione PCIe > Canale anteriore destro > Alimentazione elettrica
• Percorso 4 - (anteriore-destro > In basso) - Cavo di alimentazione SATA, canale anteriore destro > Metter il fondo a > Controller RGB, RGB & Controllore della ventola

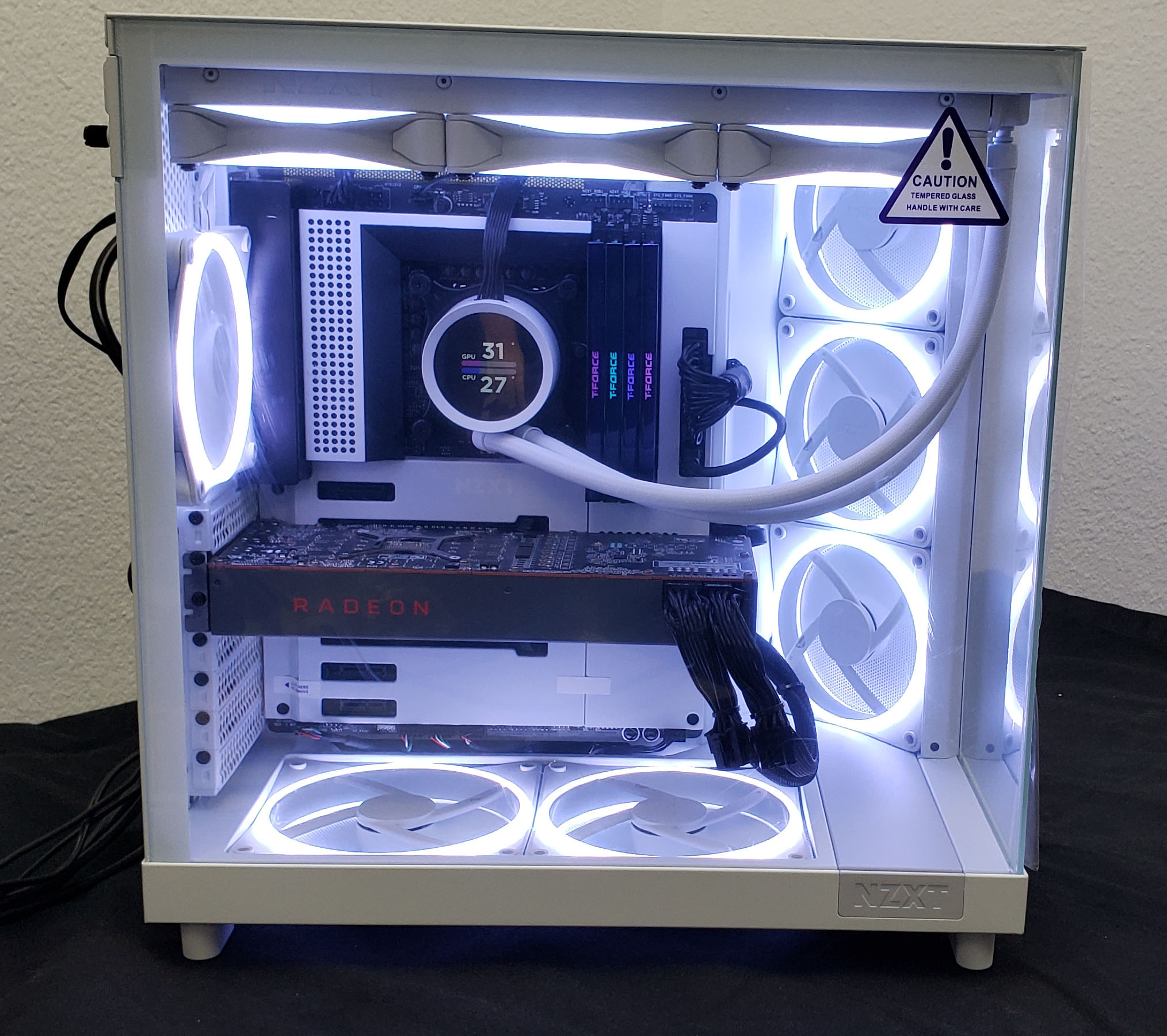

Con tutti i nostri cavi sistemati e fissati, è il momento di ricollegare eventuali pannelli rimossi dal case e posizionare il PC sulla scrivania in modo da poter ammirare il nostro lavoro.

Prima di chiudere completamente il libro sulla nostra build H6, un'ultima cosa da sottolineare è che la gestione dei cavi non deve essere limitata all'internodel tuo PC ma può estendersi alla tua scrivania nel suo complesso.Per fortuna, una piccola caratteristica bonus della serie H6 è che la custodia include una serie di punti di ancoraggio esterni sulla custodia stessa.Sfruttando questi punti di ancoraggio, puoi riordinare i cavi del tuo PC invece di avere un caos caotico di cavi che escono dal retro del tuo PC.

Hai qualche domanda non trattata in questa guida o hai bisogno di ulteriore assistenza?Non esitare a contattare il nostro team diAssistenza clienti e uno dei nostri amichevoli agenti di supporto sarà lì per aiutarti.
