Questo articolo spiega come sostituire lo Smart Device V2 nella tua custodia H210i. Per questa guida ti serviranno i seguenti elementi:
- Un cacciavite Phillips #1
- Un case NZXT compatibile della serie i-Series o Elite:
- H510i o H510 Elite
- H710i
- H210i
- Sostituzione del dispositivo intelligente V2
Per i passi da seguire per rimuovere lo Smart Device dalla custodia, clicca sulla versione della tua custodia per espandere la guida qui sotto:
H510 & H210
Fase 1 - Preparazione del caso

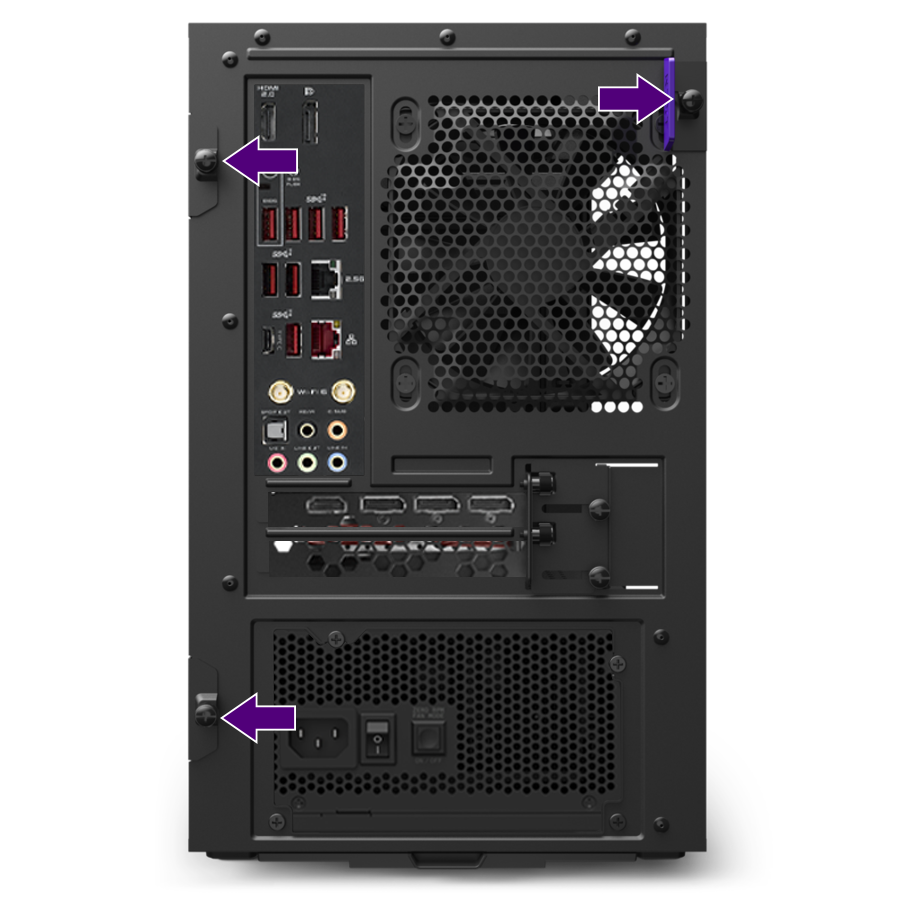

Per iniziare, allenta le tre viti che tengono i pannelli laterali sul telaio, come evidenziato di seguito:
Punto di controllo - Le tre viti sono imperdibili e cadranno una volta allentate.Queste viti dovrebbero non essere rimosse completamente.
Una volta allentate le viti, rimuovi il pannello laterale in metallo angolandolo dalla parte posteriore del case, quindi il pannello in vetro tirandolo dalla parte superiore del case. Appoggia entrambi i pannelli su una superficie sicura per evitare di danneggiarli.
Passo 2 - Rimozione dello Smart Device V2
Lo Smart Device V2 si troverà nell'angolo in alto a sinistra, dietro al pannello laterale in metallo precedentemente installato. Disconnetti i seguenti collegamenti dallo Smart Device V2:
- Tutte le ventole collegate agli header FAN 1-3
- Qualsiasi dispositivo RGB collegato agli header LED 1 e 2
- Il collegamento USB 2.0 interno alla scheda madre
- Il collegamento di alimentazione SATA al cavo di alimentazione

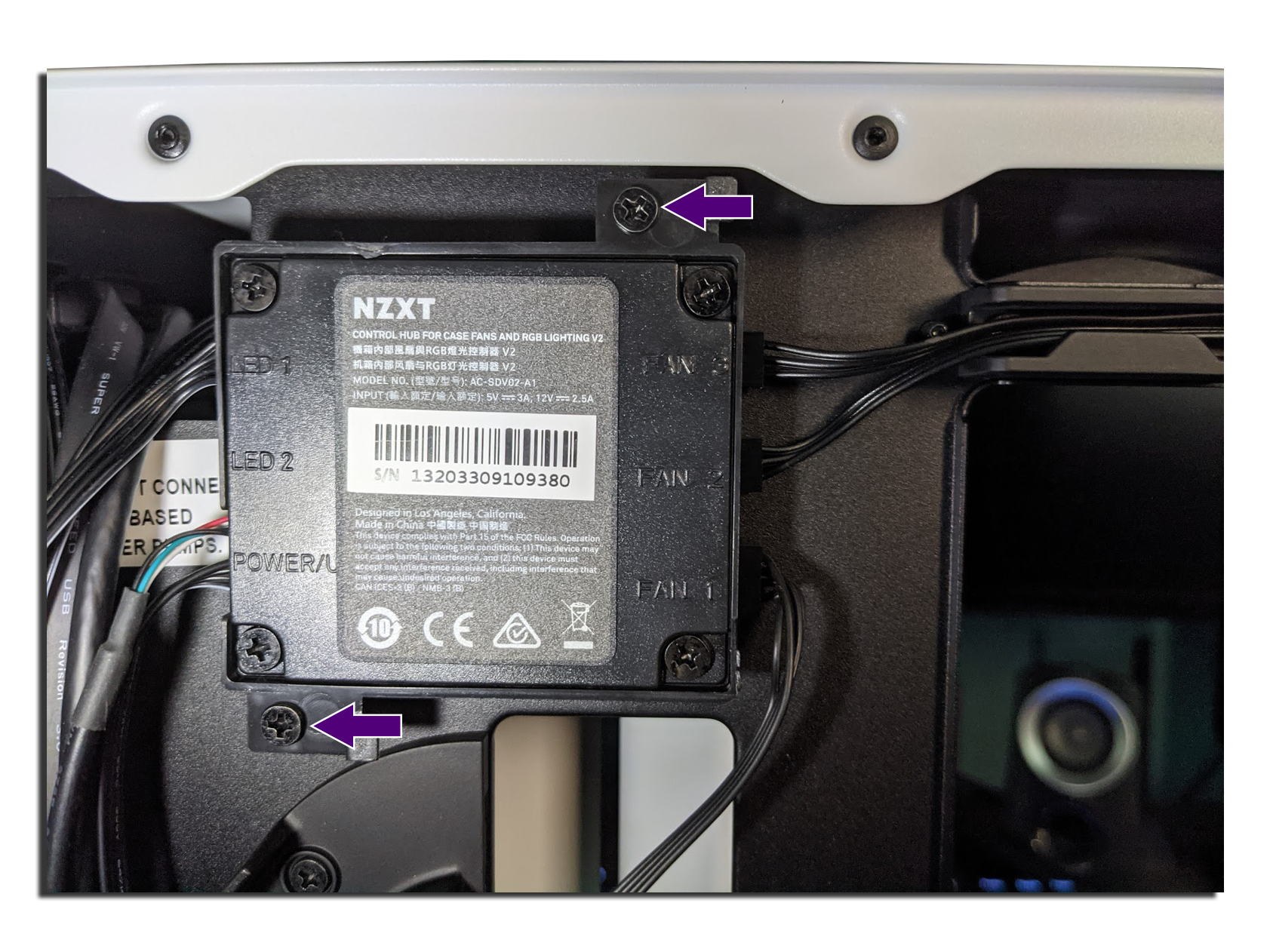

Da qui, rimuovi le due viti con linguetta mostrate nell'immagine sottostante:
Una volta rimosse le viti, il dispositivo uscirà facilmente dalla custodia.
H710
Fase 1 - Preparazione del caso

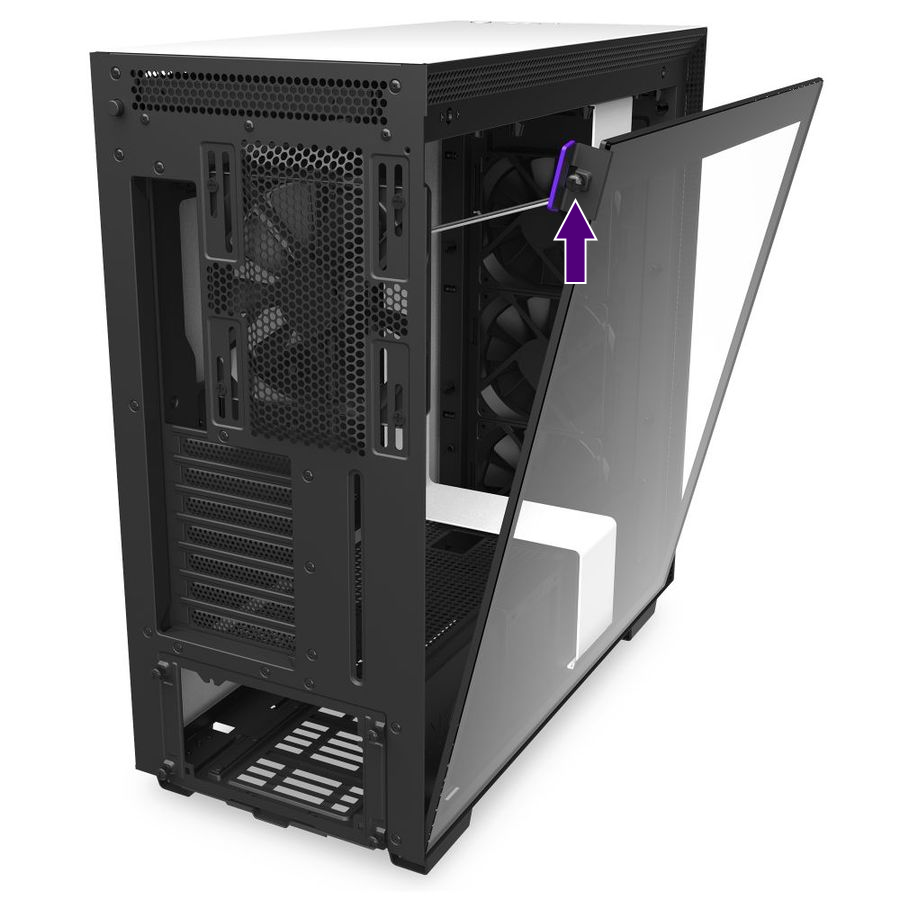

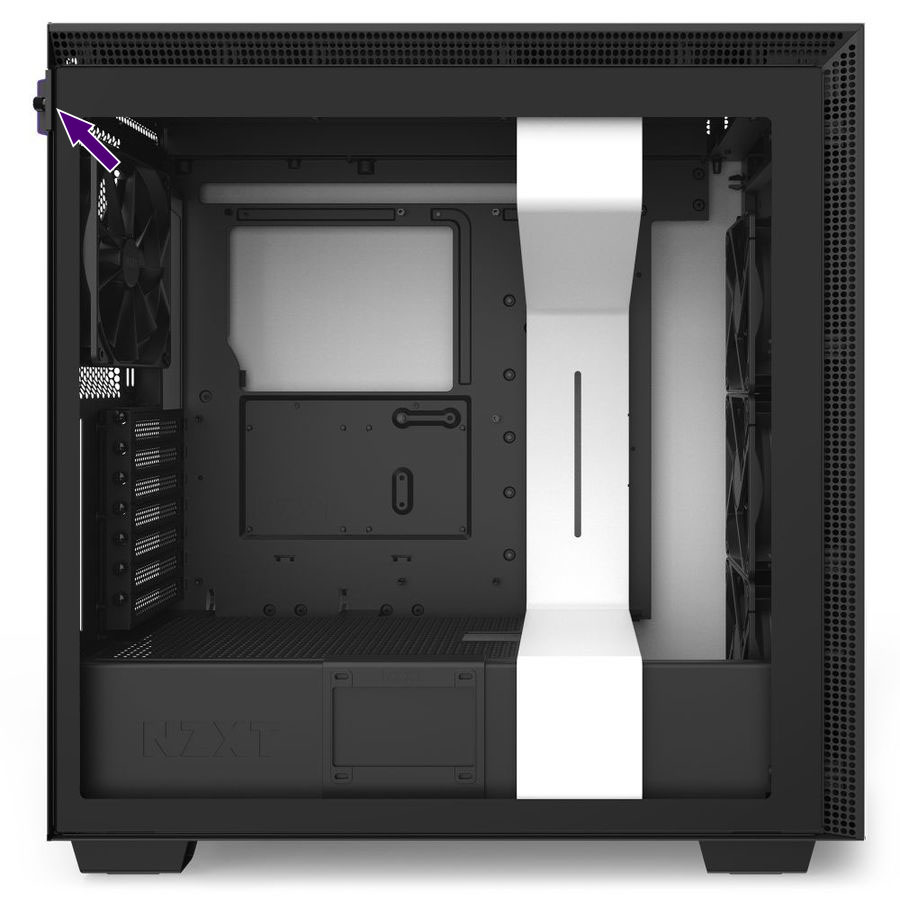

Per iniziare, allenta la vite di bloccaggio che tiene il pannello di vetro al telaio, come evidenziato di seguito: Per rimuovere il pannello di vetro, usa la linguetta metallica per staccare il pannello di vetro dalla parte superiore del case e sollevalo.

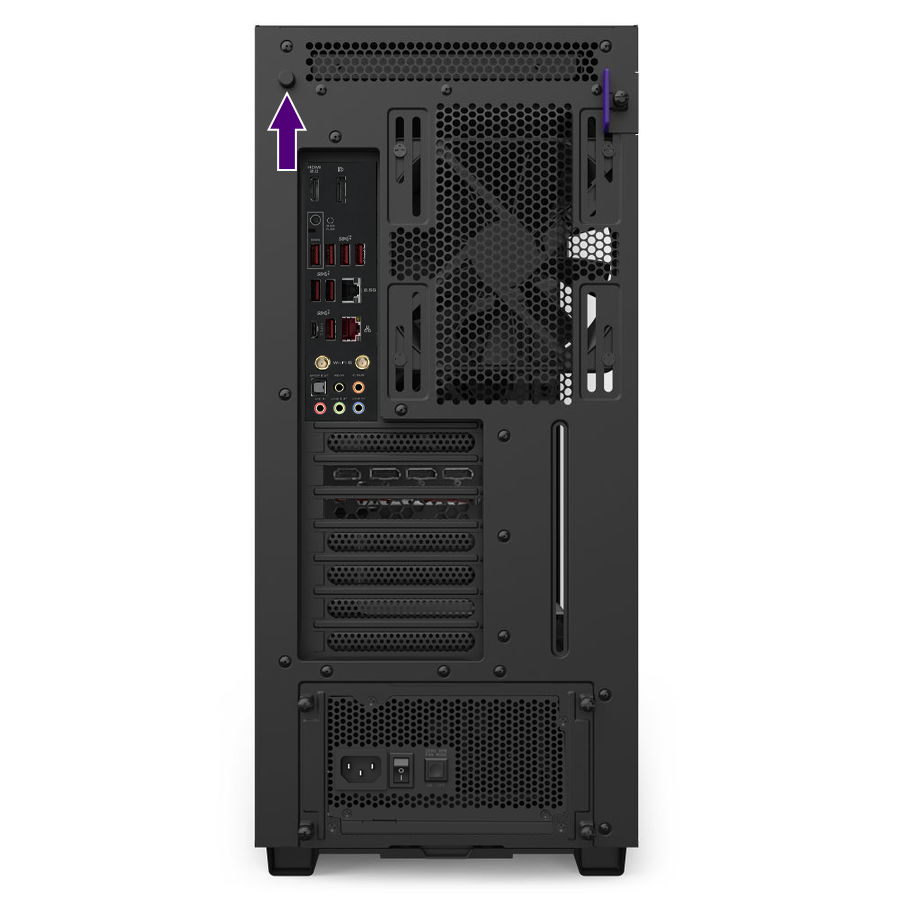

Per accedere ai cavi, premi il pulsante di rilascio del pannello situato nella parte posteriore del case per sbloccare il pannello.
Infine, rimuovi la barra dei cavi svitando le tre viti nei seguenti punti:
- Fondo della barra dei cavi
- La parte superiore della barra dei cavi (vedi la guida qui sotto)

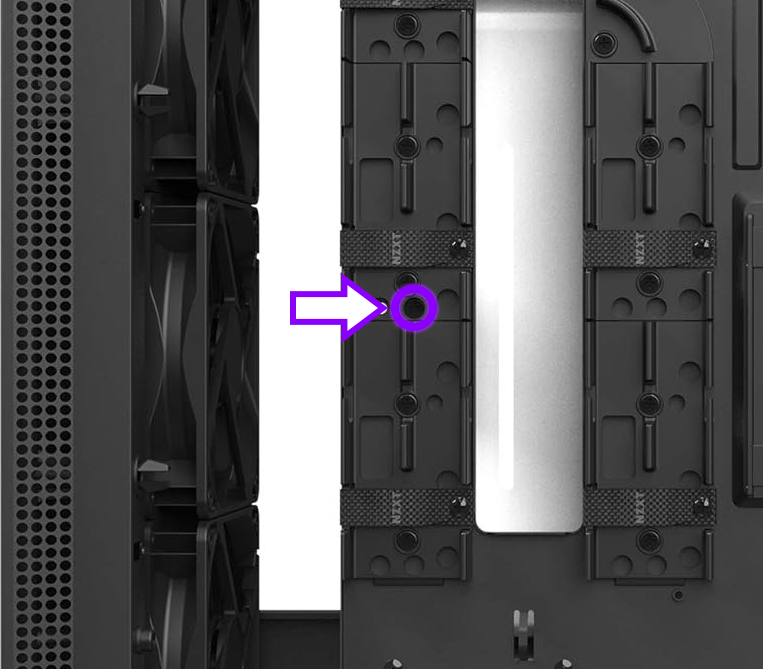

- Parte posteriore della barra dei cavi (foto sotto)
Passo 2 - Rimozione dello Smart Device V2
Lo Smart Device V2 si troverà nell'angolo in alto a destra, dietro al punto in cui era stata installata la barra dei cavi. Disconnetti i seguenti collegamenti dallo Smart Device V2:
- Tutte le ventole collegate agli header FAN 1-3
- Qualsiasi dispositivo RGB collegato agli header LED 1 e 2
- Il collegamento USB 2.0 interno alla scheda madre
- Il collegamento di alimentazione SATA al cavo di alimentazione

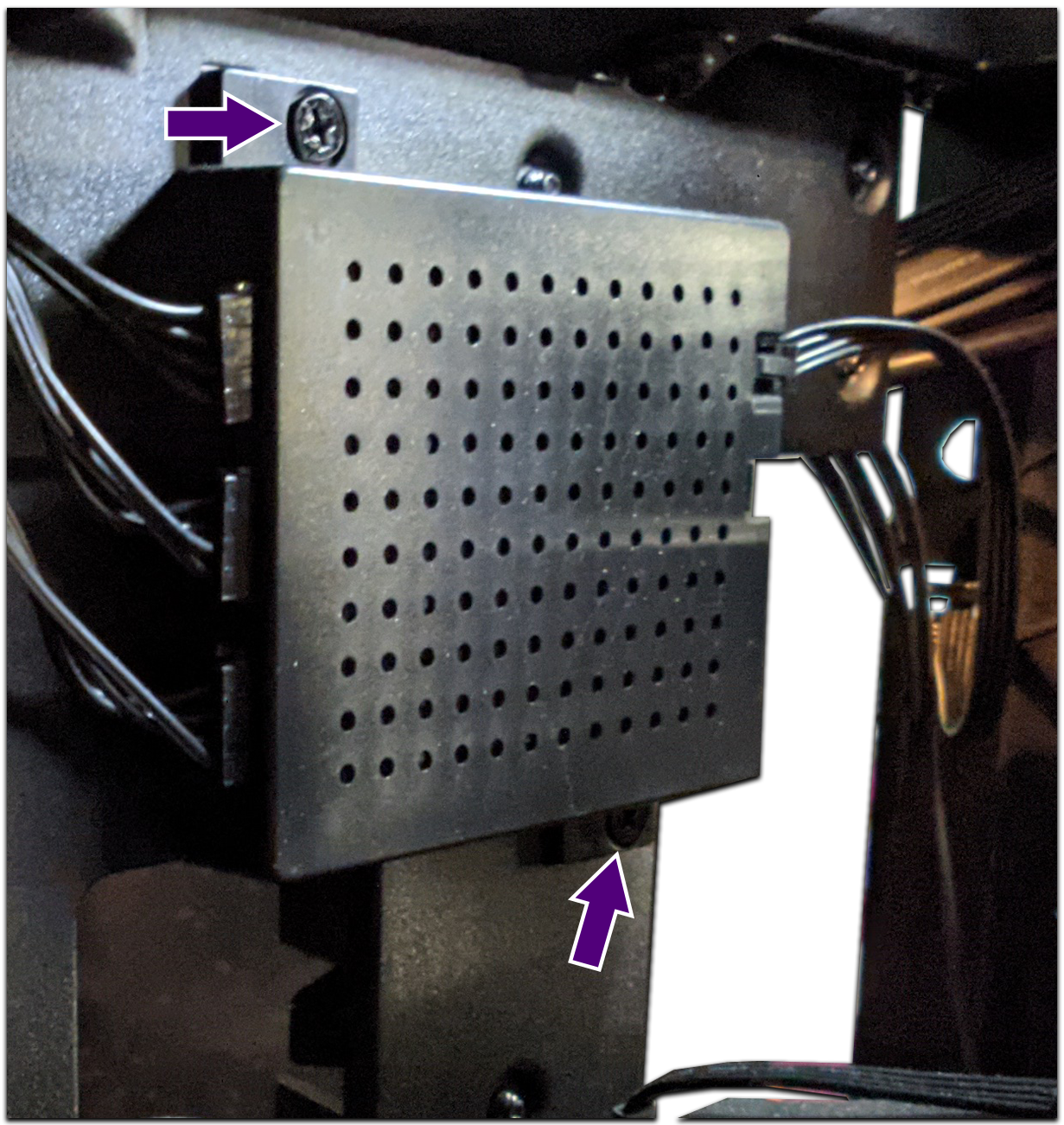

Da qui, rimuovi le due viti con linguetta mostrate nell'immagine sottostante:
Una volta rimosse le viti, il dispositivo uscirà facilmente dalla custodia.
Installazione dello Smart Device V2 sostitutivo
Una volta rimosso lo Smart Device V2 dalla custodia, ripeti la procedura precedente al contrario, avvitando le due viti con linguetta nella custodia con l'etichetta rivolta verso pannello metallico della custodia.
Punto di controllo - Il lato ventilato dello Smart Device deve essere rivolto verso la camera interna della custodia, in direzione della parte posteriore della barra dei cavi.

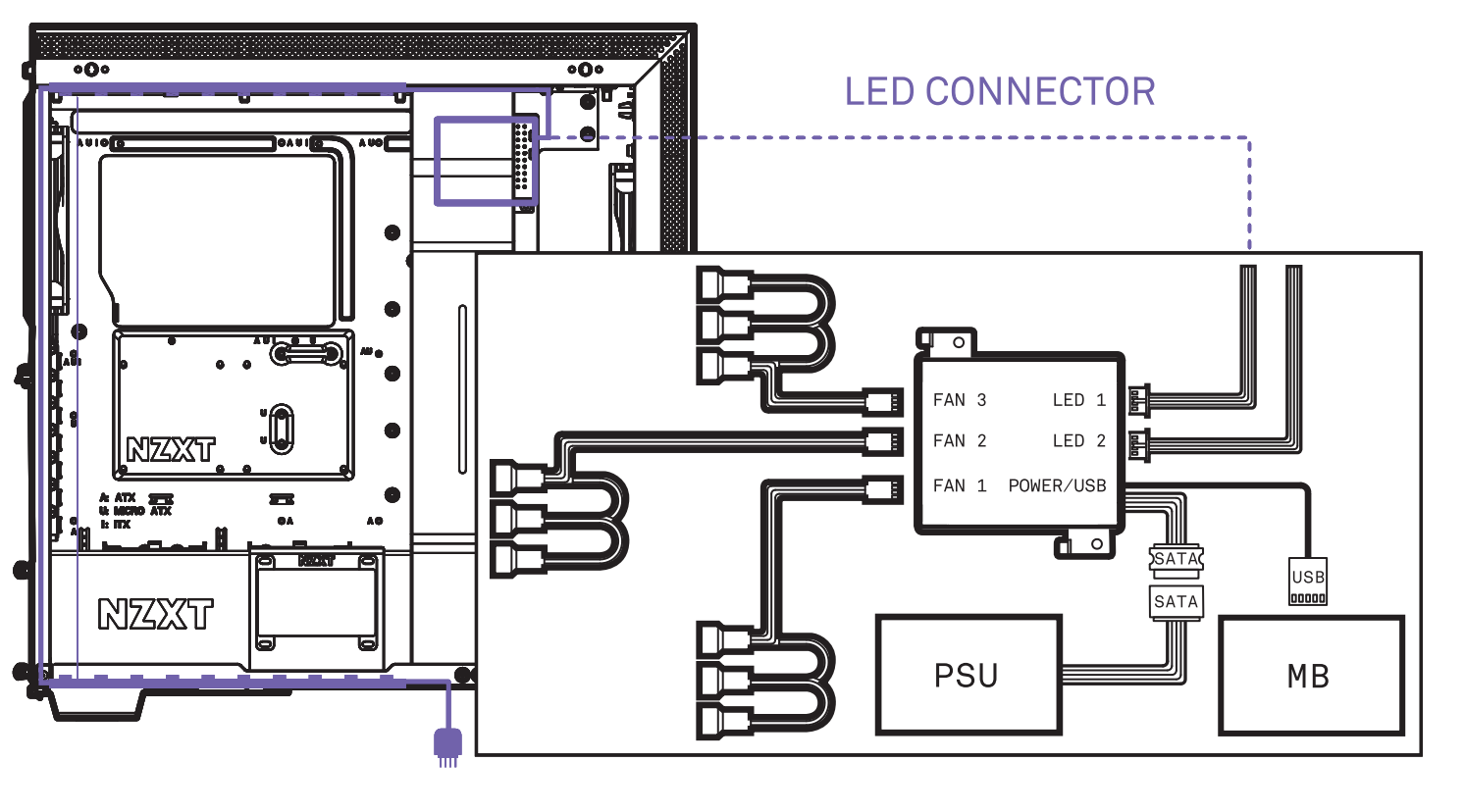

Ricollegare tutti i dispositivi precedentemente collegati a Smart Device V2, nonché la connessione interna USB 2.0 e la connessione di alimentazione SATA. Per maggiori informazioni, consulta lo schema di cablaggio qui sotto:
