Questo articolo illustrerà il processo di test della propria unità di alimentazione per un segnale di accensione.

Questo test, noto anche come Test Jumper o Test della Graffetta, consiste nel collegare i pin Power On e Ground sul cavo di alimentazione ATX a 24 pin dell'alimentatore. Per farlo, avrai bisogno di quanto segue:

• Una graffetta di metallo o un filo metallico rigido.
• Un paio di forbici, tronchesine o pinze tagliafili

Preparazione del PC

Per preparare il sistema, posiziona l'interruttore dell'alimentatore sulla posizione O  e scollega il cavo di alimentazione.  Da qui, dovrai rimuovere entrambi i pannelli laterali del PC.

• Per molti case della serie NZXT H ad eccezione dell'NZXT H1, dovrai rimuovere una singola vite di ritenzione che tiene il vetro, oltre a eventuali viti di ritenzione sul pannello laterale in metallo come mostrato di seguito.
• Per l'H710, ci sarà un pulsante di rilascio nell'angolo in alto a sinistra del case per sganciare il pannello laterale in metallo.
• Per la serie di case H7, entrambi i pannelli laterali sono a incastro e possono essere rimossi utilizzando le maniglie situate sul retro del PC.

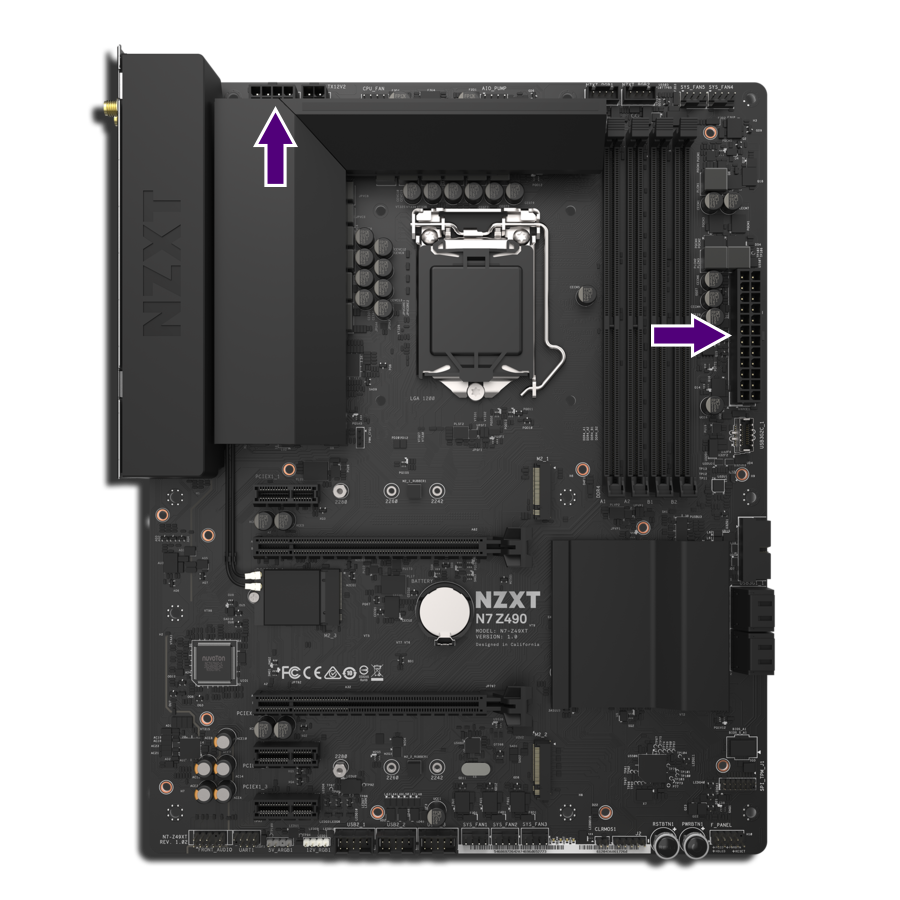

Una volta rimossi questi pannelli, dovrai prima scollegare l'alimentatore dalla scheda madre e dalla scheda grafica. Nell'immagine qui sotto puoi vedere dove si trovano i connettori dell'alimentatore sulla scheda madre. Ogni connettore ha una clip a pressione che dovrai premere per poter estrarre il connettore.

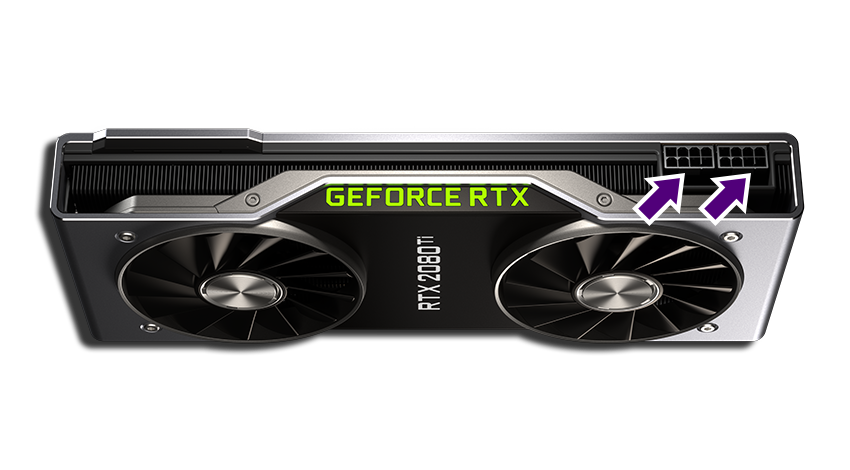

Anche la tua scheda grafica avrà un connettore simile, come mostrato nella foto qui sotto, ma potrebbe avere cavi aggiuntivi che dovrai scollegare. Anche in questo caso c'è una clip a pressione che dovrai premere per rimuovere il cavo.

Creazione di un Jumper

Con l'alimentatore scollegato dal sistema, ora possiamo realizzare il Jumper necessario per questo test.  Alcuni alimentatori potrebbero includere un jumper nella confezione, tuttavia, nei casi in cui il jumper sia perso o non disponibile, puoi facilmente crearne uno utilizzando una graffetta o un pezzo di filo rigido come menzionato sopra.

Per creare un jumper usando una graffetta, taglia la parte interna della graffetta con un paio di forbici affilate, tronchesine o pinze tagliafili.  Otterrai così un jumper a forma di U come mostrato di seguito.

Se la graffetta ha un rivestimento in gomma, rimuovi il rivestimento in gomma prima di procedere.

Con il jumper in mano, orienta il connettore in modo che la clip di ritenzione sia rivolta verso l'alto e inserisci il jumper nel 4° e 5° pin come mostrato di seguito.

Una volta inserito il jumper, collega nuovamente il cavo di alimentazione all'alimentatore e assicurati che, se il tuo alimentatore dispone della modalità Zero RPM, questa sia disattivata.  Questa funzione può avere diversi nomi e sarà controllata da un interruttore accanto all'interruttore di alimentazione.

• Modalità Silenziosa
• Modalità Eco
• Modalità Zero RPM

Per istruzioni su come disattivare la modalità Zero RPM, consulta il manuale utente del tuo alimentatore.

Con l'alimentazione collegata e qualsiasi modalità Zero RPM disattivata, sposta l'interruttore dell'alimentatore sulla posizione I . Da qui potresti sentire la ventola dell'alimentatore girare, tuttavia è meglio verificare visivamente che la ventola stia effettivamente girando.  Se l'alimentatore è installato nel case, potrebbe essere necessario rimuovere un filtro dell'aria per avere una visuale chiara dell'unità di alimentazione e della sua ventola.

Se la ventola dell'alimentatore gira, questo è un forte indicatore che l'alimentatore sta ricevendo corrente e un segnale di accensione, il che può aiutare a escludere l'alimentatore stesso come punto di guasto.

Se la ventola dell'alimentatore non gira, ciò indica che l'alimentatore non sta ricevendo corrente oppure non è in grado di ricevere un segnale di accensione.

Terminato il test, spegni l'alimentatore e scollega il cavo di alimentazione, quindi contatta il tuo agente del Servizio Clienti con i risultati per ulteriore assistenza.
